OTF 3331 W - Ventilator OK - Gratis gebruiksaanwijzing en handleiding

Merk	OK
Model	OTF 3331 W
Producttype	Staande ventilator
Diameter van de propeller	12 inch (304 mm)
Nominale spanning	220-240 V~, 50 Hz
Nominaal vermogen	40 W
Nettogewicht	1,68 kg
Aantal snelheden	3 (1-3) + stop (0)
Oscillatiefunctie	Ja, met drukknop
Kantelinstelling	Handmatig (verstelbare hoek)
Bedieningstype	Mechanische knoppen
Maximale luchtstroom	36,05 m³/min
Geluidsvermogensniveau	48,83 dB(A)
Servicewaarde	1,27 (m³/min)/W
Standby-verbruik	0 W
Jaarlijks stroomverbruik	9,07 kWh/jaar
Materiaal behuizing	ABS-kunststof (schatting)
Beschermrooster	Voor en achter, met clips en schroeven
Aanbevolen gebruik	Binnen, huishoudelijk
Onderhoud	Zachte doek, niet onderdompelen
Veiligheid	Gebruik door kinderen >8 jaar onder toezicht
Inhoud verpakking	Ventilator, basis, roosters, schroeven, handleiding

Veelgestelde vragen - OTF 3331 W OK

Hoe monteer ik de ventilator?

Volg de omgekeerde volgorde van demontage: bevestig het achterrooster met de plastic moer, steek de propeller op de as, zet vast met de propellermoer, hang het voorrooster van bovenaf vast, installeer de schroef en moer aan de onderkant, monteer dan de motorunit in de basis en zet vast met de 4 schroeven. Sluit pas aan na volledige montage.

Hoe reinig ik de ventilator?

Voor het reinigen, schakel uit en trek de stekker uit het stopcontact. Gebruik een zachte doek. Indien nodig een mild schoonmaakmiddel. Gebruik geen oplosmiddelen, schuurmiddelen, metalen voorwerpen of harde borstels. Dompel de ventilator nooit onder in water. Droog goed af voordat u hem weer in elkaar zet of opbergt.

Wat te doen als de ventilator niet draait?

Controleer eerst of het apparaat is aangesloten en het stopcontact werkt. Zorg ervoor dat de schakelaar op een snelheid (1-3) staat. Als het probleem aanhoudt, haal de stekker eruit en controleer of de propeller vrij kan draaien en het rooster goed gesloten is. Neem contact op met een erkende reparateur indien nodig.

Hoe activeer ik de oscillatie?

Druk op de oscillatieknop (G) op de motorunit om de zijwaartse beweging te activeren. Om te stoppen, trekt u aan dezelfde knop.

De ventilator maakt lawaai, wat te doen?

Zorg ervoor dat de propeller goed vastzit en gecentreerd is. Controleer of de roosters goed gesloten zijn en de schroeven vastzitten. Plaats de ventilator op een vlakke, stabiele ondergrond. Als het geluid aanhoudt, kan er een mechanisch defect zijn; raadpleeg een professional.

Kan ik de ventilator buitenshuis gebruiken?

Nee, deze ventilator is alleen ontworpen voor gebruik binnenshuis in een droge, niet-vochtige omgeving. Stel hem niet bloot aan zon, regen of warmtebronnen.

Hoe stel ik de kanteling in?

Schakel eerst uit en trek de stekker eruit. Kantel de ventilatorhandmatig naar boven of beneden tot de gewenste hoek. De instelling is handmatig; forceer niet als het weerstand biedt.

Wat te doen bij een storing?

Probeer niet zelf te repareren. Haal de stekker eruit en neem contact op met een erkende klantenservice of de verkoper. Voor vervanging van het netsnoer mag alleen een erkende professional ingrijpen.

De ventilator is instabiel, hoe stabiliseer ik hem?

Zorg ervoor dat de basis goed aan de motorunit is bevestigd met de 4 meegeleverde schroeven. Plaats de ventilator op een vlak, stevig en antislip oppervlak. Vermijd hellende of oneffen oppervlakken.

Waar vind ik reserveonderdelen?

Neem contact op met de klantenservice van de fabrikant (Imtron GmbH) of uw verkoper. Onderdelen zoals roosters, propeller of schroeven worden niet apart verkocht in de reguliere handel. Raadpleeg de handleiding voor contactgegevens.

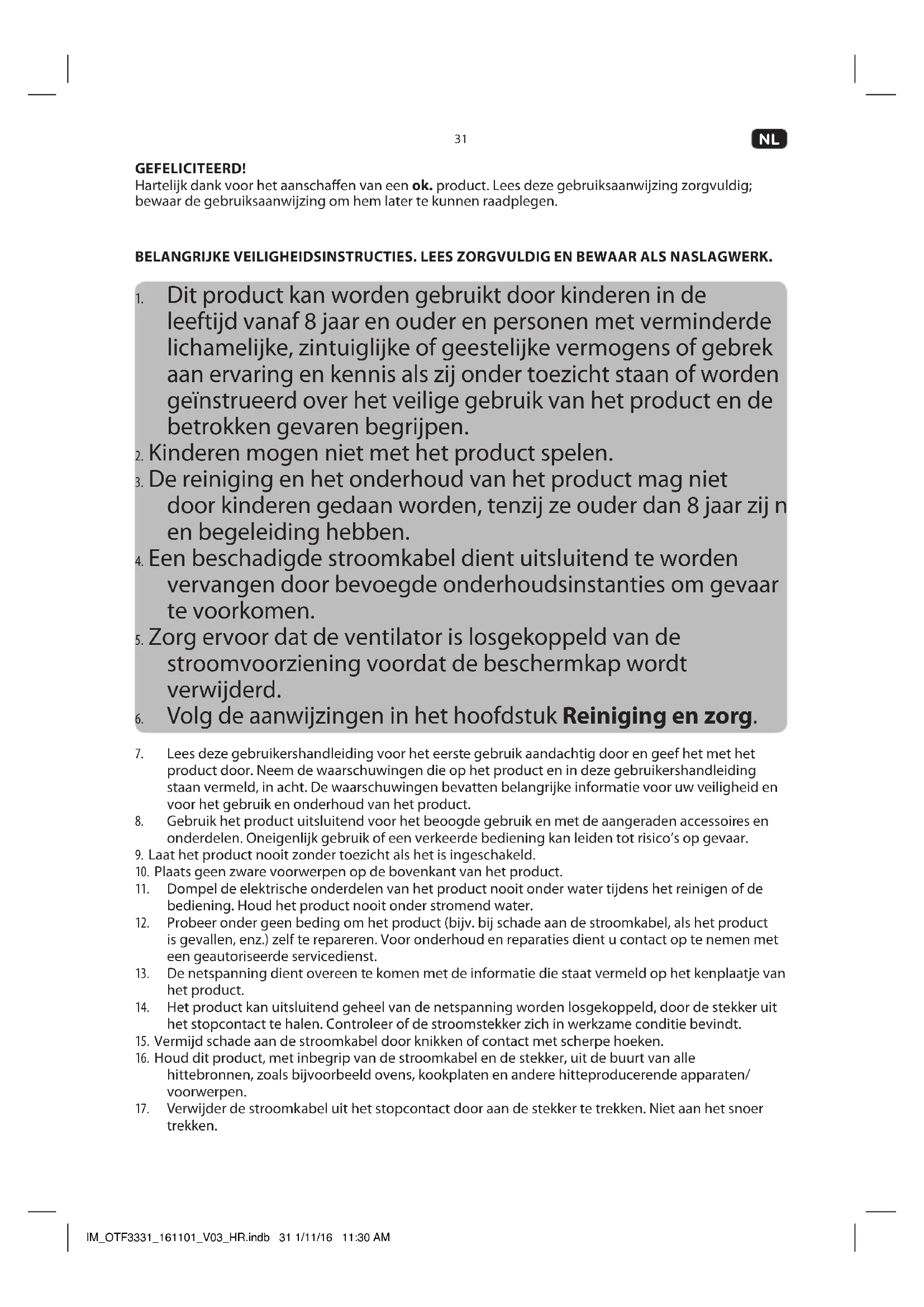

GEBRUIKSAANWIJZING OTF 3331 W OK

Hartelijk dank voor het aanschaffen van een ok. product. Lees deze gebruiksaanwijzing zorgvuldig; bewaar de gebruiksaanwijzing om hem later te kunnen raadplegen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES. LEES ZORGVULDIG EN BEWAAR ALS NASLAGWERK.

1. Dit product kan worden gebruikt door kinderen in de leeftijd vanaf 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis als zij onder toezicht staan of worden geïinstrueerd over het veilige gebruik van het product en de betrokken gevaren begrijpen.
2. Kinderen mogen niet met het product spelen.
3. De reiniging en het onderhoud van het product mag niet door kinderen gedaan worden, tenzij ze ouder dan 8 jaar zijn en begeleiding hebben.
4. Een beschadigde stroomkabel dient uitsluitend te worden vervangen door bevoegde onderhoudsinstanties om gevaar te voorkomen.
5. Zorg ervoor dat de ventilator is losgekoppeld van de stroomvoorziening voordat de beschermkap wordt verwijderd.

6. Volg de aanwijzingen in het hoofdstuk Reiniging en zorg.

7. Lees deze gebruikershandleiding voor het eerste gebruik aandachtig door en geef het met het product door. Neem de waarschuwingen die op het product en in deze gebruikershandleiding staan vermeld, in acht. De waarschuwingen bevatten belangrijke informatie voor uw veiligheid en voor het gebruik en onderhoud van het product.

8. Gebruik het product uitsluitend voor het beoogde gebruik en met de aangeraden accessoires en onderdelen. Oneigenlijk gebruik of een verkeerde bediening kan leiden tot risico's op gevaar.

9. Laat het product nooit zonder toezicht als het is ingeschakeld.

10. Plaats geen zware voorwerpen op de bovenkant van het product.

11. Dompel de elektrische onderdelen van het product nooit onder water tijdens het reinigen of de bediening. Houd het product nooit onder stromend water.

12. Probeer onder geen beding om het product (bijv. bij schade aan de stroomkabel, als het product is gevallen, enz.) zelf te repareren. Voor onderhoud en reparaties dient u contact op te nemen met een geautoriseerde servicedienst.

13. De netspanning dient overeen te komen met de informatie die staat vermeld op het kenplaatje van het product.

14. Het product kan uitsluitend geheel van de netspanning worden losgekoppeld, door de stekker uit het stopcontact te halen. Controleer of de stroomstekker zich in werkzame conditie bevindt.

15. Vermijd schade aan de stroomkabel door knikken of contact met scherpe hoeken.

16. Houd dit product, met inbegrip van de stroomkabel en de stekker, uit de buurt van alle hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproducerende apparaten/ voorwerpen.

17. Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.

NL

32

1. Koppel het product los van het voedingsnet als het product niet in gebruik is of als er sprake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke reinigingshandeling.
2. Gebruik dit product uitsluitend op droge plaatsen en binnen, niet geschikt voor gebruik buiten.
3. Plaats het product op een vlak, stevig en antislip oppervlak.
4. Gebruik het product nooit in de buurt van en stel het nooit bloot aan:
5. direct zonlicht en stof;
6. open vuur (open haard, grill, kaarsen), water (opspattend water, vazen, vijvers, badkuip) of hoge mate van vochtigheid.
7. Dit product is niet geschikt voor commercieel gebruik. Het is alleen ontworpen voor huishoudelijk gebruik.
8. Verwijder niet de afscherming en steek geen voorwerpen tijdens het gebruik erin.
9. Laat het product altijd tot volledig stilstand komen voordat u gaat schoonmaken en haal de stekker uit het stopcontact.
10. Om oververhitting te voorkomen, dek het product niet af.
11. Kleine kinderen, kinderen en oudere mensen mogen voor een lange tijd niet aan koude luchtstromingen worden blootgesteld.
12. Houd het product uit de buurt van losse objecten zoals planten, gordijnen, enz.
13. Het product mag alleen op het lichtnet worden aangesloten zodra het volledig is gemonteerd.

VOORGENOMEN GEBRUIK

Het product is alleen bedoeld voor het circuleren van de lucht in een kamer. Gebruik alleen volgens deze instructies. Elk ander gebruik kan tot schade aan het toestel of tot letsel leiden.

De Imtron GmbH aanvaardt geen aansprakelijkheid voor schade aan het product, voor materiële schade of persoonlijk letsel als gevolg van onzorgvuldig of onjuist gebruik van het product, of het gebruik van het product dat niet voldoet aan het doel zoals aangegeven door de fabrikant.

ONDERDELEN

A. Voorbescherming
B. Moer voor ventilatorblad
C. Ventilatorblad
D. Plastic moer
E. Achterbescherming
F. Motoreenheid
G. Oscillatieknop
H. Netsnoer en stekker (niet afgebeeld)
I. Basis
J. Bedieningsknoppen (snelheidsinstellingen: 1-3, Uit: 0)
K. Schroef (4x)

• Verwijder het product en de accessoires voorzichtig uit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijke bepalingen te doen. Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum.
• Controleer de inhoud van de verpakking op compleetheid en schade. Indien de inhoud incompleet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.
• Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking heeft verwijderd.

MONTAGE VAN DE ACHTERSTE BESCHERMKAP

1 Verwijder de moer van het ventilatorblad en de plastic moer (LOOSEN), indien nog steeds bevestigd. Bevestig de achterbescherming tegen de behuizing van de motor met het hendel omhoog en het schroefgat omlaag gericht, richt met de pinnen uit.
2 Zet de achterste beschermkap vast met de plastic moer (TIGHTEN).

MONTAGE VAN HET VENTILATORBLAD

3 Schuif het ventilatorblad op de motorschacht, zodat de pin wordt vergrendeld in de groef.
4 Bevestig het ventilatorblad met de moer voor het ventilatorblad.

MONTAGE VAN DE VOORSTE BESCHERMKAP

5 Open de klemmen en verwijder de schroef en moer, haak de voorbescherming vanaf de bovenzijde tegen de achterbescherming, richt beide schroefgaten uit.
6 Bevestig de schroef en moer aan de lage zijde om de beschermingen te vergrendelen.
7 Sluit de clips.

MONTAGE VAN DE BASIS

8 Druk de motoreenheid in de basis en zorg ervoor dat deze stevig en goed is gemonteerd.
9 Bevestig de motoreenheid en basis vanaf de onderzijde met de 4 meegeleverde schroeven.

Let Op:

• Het product dient uitsluitend te worden aangesloten op een stopcontact, wanneer het volledig is gemonteerd.
• Dit product dient niet te worden gedemonteerd, onderhouden of gereinigd tijdens de werking.
• Het is niet toegestaan om het product zonder de standaard of in een horizontale positie te gebruiken.

Opmerking: Schakel het product uit, alvorens de hoogte of de hellingshoek aan te passen.

BEDIENING

Opmerking: Plaats op een stabiel en glad oppervlak.

10 Druk op de oscillatieknop om de oscillatiefunctie te activeren. Trek de knop omhoog om de oscillatie te stoppen.
11 Stel af op de gewenste hoek.
12 Sluit het product aan.
13 Om het toestel aan te zetten druk op de snelheidsknop 1-3. Druk op 0 om het uit te zetten.
14 Koppel het product los, indien deze voor enige niet gebruikt gaat worden.

Let Op:

• De beschermkap dient geheel gesloten te zijn tijdens de werking van het product.
• Plaats geen vingers of andere voorwerpen in de beschermkap tijdens de werking.

NL

34

REINIGING EN ZORG

• Let op! Laat het product altijd volledig tot stilstand komen voordat u gaat schoonmaken en haal de stekker uit het stopcontact.
• Gebruik een zacht stuk doek voor het reinigen. Als het vuil of de vervuiling moeilijk blijkt te verwijderen, gebruik een mild schoonmaakmiddel.
• Gebruik geen oplosmiddelen of schuurmiddelen, metalen gebruiksvoorwerpen of harde borstels voor het reinigen.
• Niet onderdompelen in water of andere vloeistoffen. Laat geen water op of in de motorbehuizing van de ventilator druppelen.
• Droog alle onderdelen grondig alvorens op te bergen.
• Bewaar het toestel op een koele, droge en schone plek, buiten bereik van kinderen.

DEMONTAGE

Demonteer de ventilator voor het reinigen door de stappen voor de montage in omgekeerd volgorde uit te voeren.

SPECIFICATIE

Nominale spanning : 220 - 240 V\~, 50 Hz

Nominaal vermogen : 40 W

Diameter ventilator : 12" (ca. 304 mm)

Beschrijving Symbol Waarde Eenheid
Maximale doorstroomsnelheid van de ventilator F 36,05 m			^3 /min
Opgenomen vermogen van de ventilator P 28,34 W
Servicewaarde	SV	1,27	( m^3 /min)/W
Standby-energieverbruik	P_SB	0,00	W
Geluidsniveau van de ventilator	L_WA	48,83 dB(A)
Maximale luchtsnelheid	c	2,25	m/s
Seizoesgebonden elektriciteitsverbruik	Q	9,07	KWh/a
Meetstandaard voor de servicewaarde	Verordening (Eu) Nr. 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Contactgegevens voor het verkrijgen van meer informatie	Imtron GmbHWankelstraße 585046 IngolstadtGermany

AFVAL

Gooi dit product niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met uw detailhandelaar of met de lokale autoriteiten voor meer informatie.
