Super Bassman - Amplificador de guitarra FENDER - Manual de utilização gratuito

Tipo de produto	Cabeçote amplificador a válvulas para baixo
Marca	Fender
Modelo	Super Bassman
Potência de saída	300 W RMS sob 8 Ω, 4 Ω ou 2 Ω (DHT < 5 %)
Consumo elétrico	900 W
Alimentação	100–240 V AC, 50/60 Hz conforme versão
Canais	2 (Vintage e Overdrive) com seleção por pedal
Equalização Vintage	Bass passivo, Mid passivo, Treble passivo + Deep/Bright (Pull)
Equalização Overdrive	Bass ±15 dB, Mid Frequência variável 200 Hz–3,3 kHz ±18 dB, Treble ±15 dB
Válvulas de potência	6 × 6550C
Válvulas de pré-amplificador	3 × 12AX7A, 1 × 12AT7
Polarização automática	Sim (Fender Automatic Bias) com ajuste WARM/NORMAL/COOL
Saídas para caixas	Main Speaker + Extension, chave de impedância 2/4/8 Ω
Saída XLR	Sim, nível de linha, pré/pós com Ground Lift
Loop de efeitos	Sim (PREAMP OUT / POWER AMP IN) no nível de linha
Saída para afinador	Sim (TUNER OUT)
Entradas de instrumento	2 (entrada 1 alta sensibilidade, entrada 2 a -6 dB)
Pedaleira fornecida	Sim, para mudança de canal
Dimensões (A × L × P)	25,4 × 62,2 × 34,3 cm
Peso	29,5 kg
Fusível principal	F 10 A L (125 V) ou F 5 A L (250 V) conforme versão
Fusíveis de potência	3 × T100 mA L (250 V)
Manutenção	Limpar com um pano seco. Substituir as válvulas gastas. Confiar qualquer reparação complexa a um centro autorizado.

Perguntas frequentes - Super Bassman FENDER

Qual é a potência do amplificador Super Bassman?

O cabeçote fornece 300 watts RMS sob 8 Ω, 4 Ω ou 2 Ω com distorção inferior a 5%.

Como ligar o amplificador corretamente?

Coloque o interruptor POWER em ON, depois aguarde 60 segundos na posição STANDBY antes de passar para ON para prolongar a vida útil das válvulas.

Como alternar entre os canais Vintage e Overdrive?

Use o seletor CHANNEL SELECT no painel frontal ou conecte a pedaleira fornecida na entrada FOOTSWITCH para comutar por pedal.

O que fazer se o amplificador não produzir som?

Verifique se os volumes (Vintage/Overdrive e Master) não estão em zero, se o MASTER não está na posição MUTE (puxado), se o STANDBY está em ON, e se o comutador SPEAKER OUTPUT não está em MUTE. Verifique também o cabo da caixa e o instrumento.

Como ajustar a polarização das válvulas?

A polarização automática se ajusta através dos botões ADJUST (cima/baixo) na parte traseira. Você pode escolher entre WARM, NORMAL e COOL. Mantenha os dois botões pressionados para retornar ao ajuste de fábrica.

Como substituir uma válvula defeituosa?

Desligue o amplificador e desconecte-o. Aguarde o resfriamento. Remova as grades frontal e traseira, depois substitua a válvula indicada por um LED vermelho por uma válvula do mesmo tipo (6550C para potência, 12AX7A/12AT7 para pré-amplificador). Substitua também o fusível correspondente. Siga o procedimento de reinicialização após a substituição.

Posso gravar em silêncio com este amplificador?

Sim, coloque o comutador SPEAKER OUTPUT em MUTE: as saídas para caixas são cortadas mas a saída XLR permanece ativa para gravação.

Quais caixas Fender são recomendadas?

As caixas recomendadas são as Bassman 810, 610, 410 e 115.

Como usar o loop de efeitos?

Conecte a saída PREAMP OUT à entrada do seu efeito e a entrada PWR AMP IN à saída do efeito. O nível nominal é de +4 dBu, adequado para efeitos rack.

O que significam os LEDs de status das válvulas?

LED verde fixo: válvula OK. LED verde piscando: ajuste de polarização em andamento. LED laranja: válvula a ser substituída em breve. LED vermelho: válvula com defeito. LED laranja + vermelho em um par: uma válvula está isolada, o amplificador funciona com potência reduzida. Todos vermelhos ou laranjas: amplificador silencioso.

MANUAL DE UTILIZADOR Super Bassman FENDER

INSTRUCCIONES DE FUNCIONAMIENTO

MODE D'EMPLOI

ISTRUZIONI OPERATIVE

BEDIENUNGSANLEITUNG

Obrigado por ter escolhido o Super Bassman Fender® de cabeçote valvulado de 300 watts. Este amplificador foi projetado para fornecer a mais completa experiência para instrumentistas de baixo, com dois canais (Vintage/Overdrive), visual clássico belo e tecnologia moderna projetada para maximizar a tecnologia clássica.

O canal Vintage oferece um controle de tons passivo clássico Fender. Este circuito interativo "cut-only" oferece uma densidade às notas que é típica do som das antigas. O canal Overdrive tem um controle de tons ativo bem rápido e responsável que tem a capacidade de ser incrivelmente agressivo. Alterne entre um e o outro, pisando no pedal, para obter

uma renovação instantânea de tom no palco.

O Fender Automatic Bias remove "a excitação da válvula" pois faz um constante monitoramento e o re-bias das válvulas, possibilitando um desempenho perfeito e alertando quando o serviço de manutenção for necessário. Gravação silenciosa é fácil de se fazer. Simplesmente coloque o botão de saída do alto-falante no modo MUTE e capture o tom do pré-amp para a saída do XLR sem acordar os vizinhos.

Super Bassman oferece uma vida inteira de tons densos, naturais e balanceados que se assentam de maneira que se encaixam plenamente na sua mixagem ao vivo ou em estúdio.

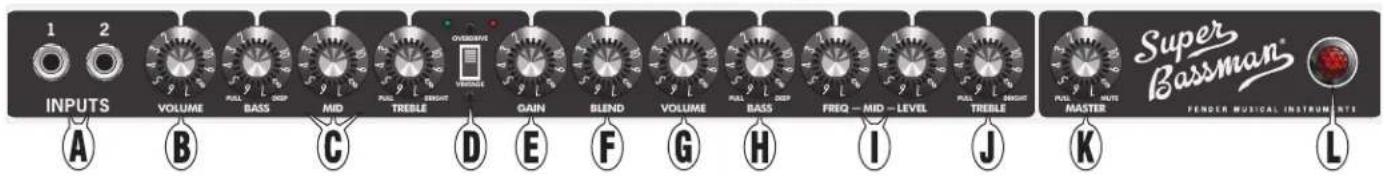

Painel Frontal

A. INPUTS: Ligue o seu baixo na entrada (input) que soar melhor de acordo com o seu gosto! A entrada (Input) 2 tem sensibilidade mais baixa (-6dB) e fornece uma resposta mais limpa com alta saída ou instrumentos ativos. Se ambas as entradas forem usadas simultaneamente, suas sensibilidades de entrada se tornam idênticas, ambas em -6dB.
B. VOLUME: Ajusta o nível de volume do canal Vintage.
C. BASS/MID/TREBLE: Controle de tons clássico tipo "cut-only" (passivo). Puxe o botão BASS para fora para enfatizar o alcance de baixa frequência (DEEP). Puxe o botão TREBLE para fora para aumentar o alcance de alta frequência (BRIGHT).
D. CHANNEL SELECT: Seleciona o canal ativo conforme indicado pelos LEDs verdes e vermelhos. Quando o canal VINTAGE for selecionado (apertado para baixo, LED verde), os botões à esquerda (B-C) ficarão ativos. Quando o canal OVERDRIVE for selecionado (puxado para cima, LED vermelho), os botões à direita (E-J) ficarão ativos.

Os Pedais inclusos também podem ser usados para selecionar canais. Verificar seção FOOTSWITCH (U) na próxima página.

E. GAIN: Ajusta a quantidade da distorção valvulada do préamplificador no canal Overdrive.

F. BLEND: Controla a quantidade de sinal distorcido (ajustado pelo controle GAIN) a ser misturado com o sinal de baixo limpo. Ajustes mais baixos podem manter um tom mais limpo, com um pouco de fricção adicionada. Ajustes mais altos produzem tons mais distorcidos e aumentam a sustentação. Para obter somente o sinal limpo das válvulas, ajuste para 1.

G. VOLUME: Ajusta o nível do volume do canal Overdrive. Use junto com o botão de ganho GAIN (E) para ajustar a sonoridade geral do canal Overdrive.

H. BASS: Ajusta a quantidade de aumento ou de corte de baixa frequência (±15dB) do canal Overdrive. Ajuste este botão para a posição central do detentor para obter uma resposta de baixo mais bemol. Puxe este botão para fora para dar ênfase à baixa frequência (DEEP).

I. MID FREQ/MID LEVEL: Use o botão FREQ para ajustar a frequência na qual o botão de nível 'LEVEL' ajusta o aumento ou corte de frequência média (±18dB) do canal Overdrive. Ajuste o botão de nível 'LEVEL' para a posição central do detentor para obter uma resposta de bemol médio.

É mais fácil ajustar o MID quando o controle de níveis 'LEVEL' está no máximo ou no mínimo, para que o efeito do botão de frequência 'FREQ' seja mais facilmente ouvido. Quando o ajuste correto de frequência 'FREQ' tiver sido encontrado, coloque o botão LEVEL no ajuste desejado.

J. TREBLE: Ajusta a quantidade de aumento ou de corte de alta frequência (±15dB) do canal Overdrive. Ajuste este botão para a posição central do detentor para obter uma resposta de treble mais bemol. Puxe este botão para fora para obter um aumento da alta frequência (BRIGHT).

K. MASTER: Ajusta o volume geral do amplificador. Puxe este botão para fora para colocar todas as saídas do amplificador, exceto a saída do TUNER, em modo MUTE. Este recurso é útil para se fazer afinação de instrumento silenciosa.

L. POWER INDICATOR: Ilumina-se quando a unidade está ligada.

Conexões TRS

Observação: Os jacks TUNER OUT (V), POWER AMP IN e PRE AMP OUT (W) são jacks do tipo TRS (Tip/Ring/Sleeve) balanceados, com tip=positivo (+), ring=negativo (-) e sleeve=terra (GND). Enquanto que os cabos de guitarra padrão TS (Tip/Sleeve) "mono" blindados podem com certeza ser usados, o uso de cabos TRS "stereo" pode melhorar a relação sinal/ruído e reduzir zumbido causado pelo ruído da linha.

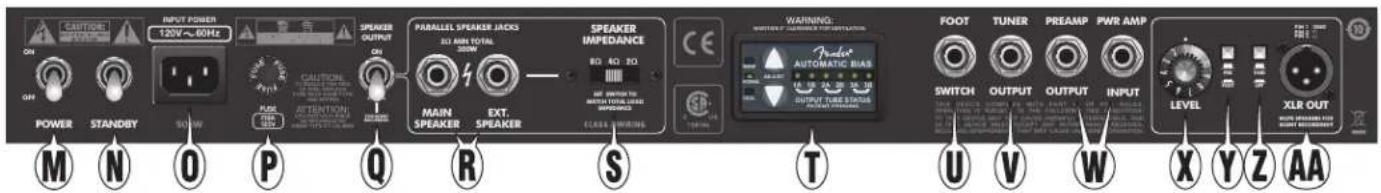

Painel Traseiro

M. POWER SWITCH: Liga e desliga a unidade. Ambos os botões POWER e STANDBY (N) devem estar ligados na posição "ON" para tocar o amplificador. Coloque na posição "OFF" para desligar o amplificador completamente.

Pode-se estender a vida útil das válvulas do amplificador ao se manter o botão Standby na posição "STANDBY" durante os primeiros 60 segundos, sempre que se ligar a unidade em "ON."

N. STANDBY SWITCH: Na posição "STANDBY", a potência de alta voltagem para as válvulas do pré-amplificador e do amplificador de potência são desligadas, isso estende a vida útil do amplificador e o silencia. Ainda há fornecimento de energia aos filamentos das válvulas, então ele se mantém morno até que esteja pronto para tocar.

Use STANDBY em vez de desligar o botão POWER durante intervalos curtos para estender a vida útil da válvula e para evitar que haja atraso no aquecimento da válvula quando for voltar a tocar o amplificador.

O. POWER SOCKET: Conecte a uma tomada terra de acordo com a voltagem e frequência de entrada 'INPUT POWER' especificadas acima da tomada de alimentação (power socket) no seu amplificador.

P. PRIMARY/MAINS FUSE: Protege o amplificador contra falhas elétricas. Substitua o fusível queimado somente por um do mesmo tipo e mesma classificação especificada abaixo do recipiente de fusível no seu amplificador.

Q. SPEAKER OUTPUT SWITCH: Coloque na posição de modo MUTE se quiser desabilitar as saídas de alto-falantes MAIN e EXTENSION (R) mas não a saída XLR OUT (AA). Isso possibilita a gravação "silenciosa" mantendo o pré-amplificador ativo enquanto o amplificador de potência é protegido se o alto-falante for desconectado, e reduz o desgaste das válvulas do amplificador de potência.

R. MAIN SPEAKER/EXTENSION SPEAKER: Conecte as caixas de som, e só então ajuste o botão de impedância do alto-falante (SPEAKER IMPEDANCE) {S} da maneira adequada.

Um alto-falante deve SEMPRE estar conectado ao jack do alto-falante principal (MAIN SPEAKER) quando o amplificador estiver LIGADO, caso contrário pode haver danos à unidade. Coloque o amplificador na posição STANDBY (N) ou coloque a saída do alto-falante (SPEAKER OUTPUT) (Q) no modo MUTE enquanto estiver trocando as conexões do alto-falante.

S. SPEAKER IMPEDANCE: Configure este botão para que ele corresponda à impedância da carga total dos alto-falantes que você conectou, de acordo com a tabela abaixo:

PRINCIPAL ALTO-FALANTE		EXTENSÃO ALTO-FALANTE		TOTAL IMPEDÂNCIA	IMPEDÂNCIA SWITCH CONFIGURACÃO
8Ω	+	Nenhuma	=	8Ω	8Ω
8Ω	+	8Ω	=	4Ω	4Ω
4Ω	+	8Ω	=	2.6Ω	4Ω
4Ω	+	Nenhuma	=	4Ω	4Ω
4Ω	+	4Ω	=	2Ω	2Ω
2Ω	+	Nenhuma	=	2Ω	2Ω

Coloque o amplificador na posição STANDBY (N) ou coloque a saída do alto-falante SPEAKER OUTPUT (Q) no modo MUTE enquanto estiver mudando as configurações de impedância do alto-falante (SPEAKER IMPEDANCE).

T. AUTOMATIC BIAS: Monitora e ajusta a configuração bias das válvulas de saída do seu amplificador. Favor, verificar a seção Fender Automatic Bias na próxima página para obter mais detalhes.

U. FOOTSWITCH: Ligue o pedal incluído aqui para habilitar a mudança de canais remota. Quando o pedal estiver conectado, o botão CHANNEL SELECT (D) do painel frontal será desabilitado, mas os LEDs indicadores de canal operarão normalmente.

V. TUNER: Ligue o afinador do seu instrumento aqui.

W. PREAMP OUT/POWER AMP IN: Jacks de entrada/saída multi-funcionais que podem ser usados em uma variedade de configurações:

1. Effects Loop: Conecte a saída do pré-amplificador 'PREAMP OUTPUT' à entrada do seu dispositivo de efeitos e conecte PWR AMP INPUT ao jack de saída do seu dispositivo de efeitos. O nível de sinal aqui é nominalmente nível de linha (+4dBu) e é mais apropriado para efeitos rack-style profissionais. MASTER (K) afeta o nível de envio, e o dispositivo de efeitos controla o nível de retorno.
2. Multiple Super Bassman® Amps: Conecte a saída do pré-amplificador PREAMP OUTPUT na unidade primária POWER AMP IN para uma unidade auxiliar. Os botões na unidade primária controlam a unidade auxiliar.

X. LEVEL: Use-o para ajustar o nível de saída do jack XLR OUT (AA) para acomodar as sensibilidades da entrada de equipamento de som externo.

Y. PRE/POST: Seleccione "POST" para incluir todos os ajustes de pré-amplificador (B-C ou E-J) no sinal XLR OUT. Seleccione "PRE" para obter um sinal orientado a válvulas DIRETO, não afetado pelos controles do pré-amplificador.

Z. GROUND/LIFT: Selezione "LIFT" para desconectar a conexão terra no jack XLR OUT, isto pode reduzir o zunido ou ruído de linha em alguns casos. Mantenha o hábito de deixar este botão para fora, na posição "GND" (terra).

AA. XLR OUT: Uma saída de nível de linha balanceada para conexão com mesas de mistura e equipamento de gravação. Ajuste o botão de saída de alto-falante SPEAKER OUTPUT (Q) no modo "MUTE" para obter uma gravação silenciosa.

BB. POWER TUBE SCREEN FUSES: Esses fusíveis protegem o amplificador de falhas na válvula no respectivo par de válvulas de potência. Substitua o fusível queimado somente por outro

que seja do tipo e tenha a classificação especificada abaixo do recipiente de fusível no seu amplificador.

Fender Automatic Bias

Muitos instrumentistas desejam obter tons ricos e amplos produzidos por um amplificador a válvulas, mas os amplificadores pesados cheios de válvulas de vidro que devem sofrer manutenção e ser ocasionalmente concertados podem ser intimidantes. O objetivo do Automatic Bias é de maximizar a vida útil da válvula e garantir o mel

Bias: O que Significa? Porque é Importante?

O ajuste bias no seu amplificador de potência determina o fluxo de corrente ocioso em cada válvula. Em outras palavras, o bias (WARM [QUENTE]/NORMAL [NORMAL]/COOL [FRIO]), determina quanta potência flui através de cada válvula ociosa (enquanto o amplificador não está sendo tocado).

Válvulas são dispositivos complexos que são difíceis de se fabricar de maneira consistente. Levando isso em consideração, as válvulas são frequentemente medidas e após isso recebem "classificações" que as classificam acordo com suas características de desempenho. Todas as válvulas que têm a mesma classificação podem ser ajustadas no mesmo bias; é por isso que em amplificadores a válvula tradicionais (sem o Bias Automático "Fender Automatic Bias") é necessário substituir todas as válvulas de saída ao mesmo tempo e por um " jogo correspondente " de classificação igual. Além disso, se o jogo correspondente não tiver a mesma classificação que o jogo correspondente antigo, seria necessário levar o amplificador a um prestador de serviços de manutenção para ajustar o bias.

Fender Automatic Bias monitora o bias de cada válvula individualmente. Se uma válvula apresenta defeito, não é necessário substituir todas as válvulas de saída por um jogo correspondente. Simplesmente substitua a única válvula defeituosa por uma válvula de mesmo tipo e classificação. Quando for necessário ou desejado substituir todas as seis válvulas de saída (6550C) ao mesmo tempo, um jogo correspondente (de seis válvulas) de QUALQUER classificação pode ser usado.

O ajuste do bias afeta o tom, dinâmica, vida útil da válvula e consumo de energia do amplificador, da seguinte maneira:

WARM: Tom mais agressivo (sujo), ataque mais rápido. Vida útil da válvula mais curta, maior consumo de energia.

COOL: Tom menos agressivo (mais limpo), ataque mais suave. Vida útil da válvula mais longa, menos consumo de energia.

Ajuste do Bias da Válvula:

Pressione os botões "up/down ADJUST" para obter ajustes WARM (MORNO) / COOL (FRIO). Cada botão pode ser pressionado 5 vezes a partir do ajuste NORMAL para se obter a gama completa de ajustes de bias. O alcance de bias (por válvula) é de 23mA (COOL [FRIO]) a 28mA (NORMAL) a 33mA (WARM [MORNO]). O amplificador não precisar estar no modo standby para se fazer este ajuste. Espere de 10 a 20 segundos para que o ajuste seja concluído. Os LEDs irão parar de piscar quando o ajuste estiver completo.

OBSERVAÇÃO: Para preservar o tom rico da válvula do amplificador, o Fender Automatic Bias não fará nenhum ajuste bias enquanto o amplificador for tocado. O Fender Automatic Bias irá sempre esperar até que o amplificador esteja ocioso ou que seja tocado em níveis bem baixos antes de fazer quaisquer ajustes.

Pressione e segure as setas que apontam para cima e para baixo para restaurar os ajustes de fábrica (NORMAL) do bias. Restaure sempre os ajustes de fábrica depois de instalar um jogo completo de válvulas novas com uma classificação diferente do jogo anterior.

LEDs Indicadores do Status da Válvula de Saída:

FO Fender Automatic Bias tem um LED indicador para cada válvula de saída, correspondente à localização de cada válvula de saída da esquerda para a direita, na parte traseira do amplificador. Estes LEDs mostram o status atual das válvulas de saída e podem auxiliar quando serviços de manutenção e resolução de problemas forem necessários. Eis uma definição de cada função dos mostradores dos LEDs:

LED verde movimentando-se da esquer-da para a direita	As válvulas estão se aquecendo. Deve-se sempre esperar mais do que um minuto antes de tirar o amplificador do modo STANDBY. O botão de saída do alto-falante SPEAKER OUTPUT deve estar ligado na posição ON, se não, o amplificador permanecerá no estado de aquecimento (warm up).OBSERVAÇÃO: Se o botão STANDBY estiver na posição ligada ON ates de um minuto (não recomendado), o display não se atualizará até que o período de aquecimento (warm up) de um minuto tenha passado.
LED em verde sólido	A válvula está OK, operando no nível de bias desejado (WARM [MORNO]/ NORMAL /COOL [FRIO]).
LED está verde e piscando	O bias daquela válvula está sendo ajustado. Pode levar até 20 segundos para que o ajuste seja concluído.OBSERVAÇÃO: Se um LED piscar sem parar por mais do que 5 minutos (após o início de alimentação de energia ou ajustes de bias), é sinal de que aquela válvula está desgastada e deve ser substituída.
LED está laran-ja	Esta válvula está se desgastando e deve ser substituída por uma válvula nova com a mesma classificação.
Dentro de qual-quer um dos pares (1A/1B, 2A/2B, 3A/3B) um LED está vermelho e o outro LED está laranja	A válvula indicada pelo LED vermelho apresenta defeito, e deve ser substituída (verifique a seção de substituição de válvulas na próxima página para obter instruções). A válvula indicada pelo LED laranja, foi desligada para permitir que o amplificador funcione de maneira segura com o(s) par(es) de válvulas remanescente(s) (LEDs verdes).OBSERVAÇÃO: Nesta condição, o amplificador continuará a operar de maneira segura (e lhe possibilitará terminar a apresentação), mas irá operar somente com as válvulas de potência remanescentes e com potência reduzida.
Dentro de qual-quer um dos pares (1A/1B, 2A/2B, 3A/3B) ambos os LEDs estão verme-lhos	Às vezes, se uma válvula falha sob certas condições de sinais altos, o Fender Automatic Bias não pode determinar qual par de válvulas falhou, e então, mostra ambos como pares verme-lhos. Pode-se operar o amplificador de maneira segura neste modo, mas ele operará com potência reduzida (conforme demonstrado acima).Há duas opções de serviços nesta situação (verificar a seção de Substituição de Válvulas para obter informações sobre o procedimento de substituição de válvulas):1. Substitua ambas as válvulas que estão vermelhas, e o fusí-vel adequado (BB).OU2. Solucione o problema de acordo com “Resolução de problemas” para substituir somente a válvula defeituosa. Esta é a melhor opção se a substituição de ambas as válvulas não for uma solução prática (como durante uma apresentação), e fusíveis sobressalentes estão disponíveis.A. Substitua cada uma das válvulas que estão vermelhas, por uma válvula nova ou que você saiba que esteja operando bem. Mantenha a válvula removida em mãos, caso ela não seja a válvula que apresentou defeito.B. Substitua o fusível da válvula correto (BB) por outro do mesmo tipo e classificação.C. Ligue o botão POWER (M) na posição “on”, mantenha o amplificador no modo STANDBY (N) por pelo menos 1 minuto.D. Tire o amplificador do modo STANDBY, aguarde entre 10 a 15 segundos para que o Fender Automatic Bias determine o status das válvulas e atualize o mostrador.E. Se todos os LEDs estiverem verdes agora, a válvula ruim foi substituída (descarte a válvula removida de maneira adequada).F. Se ambos os LEDs permanecerem vermelhos, a válvula errada foi substituída. Mantenha a válvula removida e prossiga para a etapa G.G. Remova a outra válvula do par com o indicador de LED vermelho e a substitua pela válvula que foi removida durante a etapa A. Repita as etapas B-E.H. Se ainda tiverem dois LEDs vermelhos, ambas as válvulas estão defeituosas. Substitua a válvula da etapa g por uma válvula nova em folha (descarte a válvula removi-da de maneira adequada). Repita as etapas B-E.
Todos os LEDs estão verme-lhos ou laranja	Defeitos em válvulas múltiplas, o amplificador ficará silencioso. Faça a manutenção de cada par de válvulas conforme descrito acima. Isto dificilmente ocorrerã.OBSERVAÇÃO: Se estiver faltando alguma válvula (não insta-lada), o indicador de LED para aquela válvula ficará laranja. Um par de válvulas também pode ficar vermelho se o fusível daquele par de válvulas estiver faltando e o Fender Automatic Bias não tiver detectado o defeito da válvula.
Todos os LEDs piscam vagaro-samente	O amplificador foi colocado no modo STANDBY (N) ou o botão de saída de alto-falante SPEAKER OUTPUT (Q) foi colocado no modo MUTE.

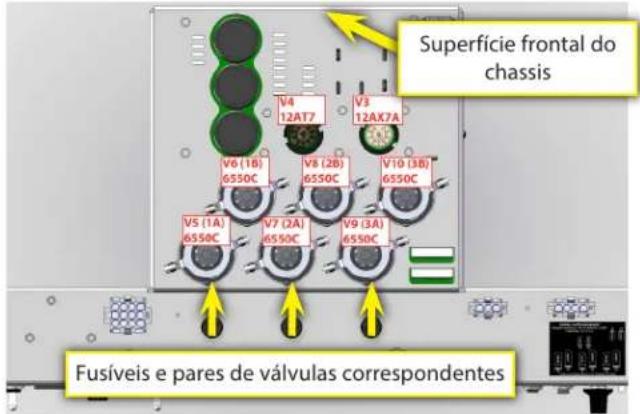

Troca de Válvulas

(Chassis Superior, visão inferior)

Amplificador de Potência: Uma válvula 12AX7A (V3), Uma válvula 12AT7 (V4), e Seis válvulas de potência 6550C (V5, V6, V7, V8, V9 e V10).

(Chassis Inferior, visão superior)

Se o seu amplificador não tiver o desempenho esperado, verifique a seção "Resolução de problemas" abaixo. De maneira geral, as válvulas da maioria dos amplificadores de áudio são o item mais suscetível a defeitos e podem ser substituídas sem que seja necessário levar o amplificador a um técnico especializado. Se alguma válvula precisar ser substituída, leia atenciosamente e siga as etapas passo a passo. Caso não se sinta a vontade para trocar as válvulas dos amplificadores, leve-o a um centro de serviços autorizado da Fender. Todos os outros serviços necessários devem ser levados a um centro de serviços autorizado da Fender. Não há nenhuma peça de manutenção para usuários dentro do chassis do produto eletrônico. O interior do amplificador a válvula possui voltagens letais. Os componentes do amplificador a válvula ficam muito quentes. O não seguimento destas instruções pode resultar em danos ao amplificador, ou danos físicos pessoais.

Como Substituir as Válvulas do seu Amplificador

1. Se o Fender Automatic Bias indicar defeito na válvula, anote qual(is) válvula(s) apresenta(m)-se defeituosa(s). OBSERVAÇÃO: Válvulas ruins serão mostradas como ruins até que sejam substituídas, mesmo que a energia esteja ligada ou desligada.
2. Desligue o amplificador e remova o cabo de alimentação da entrada IEC (O). Pode-se também desconectar outros cabos (tais como alto-falante, saída de áudio, loop de efeitos, etc) para que eles não atrapalhem.
3. Atenção! As válvulas e transformadores ficam muito quentes durante a operação, e podem causar ferimentos devido a queimaduras. Espere até que o amplificador resfrie antes de proceder à etapa 4.

4. Depois que o amplificador tiver resfriado, use uma chave Phillips número 2 para remover os 4 parafuso de níquel que seguram a frente da grelha sob os controles do painel frontal para conseguir acesso às válvulas do pré-amplificador. Válvulas de amplificadores de potência podem ser acessadas usando uma chave Phillips para remover os 5 parafusos pretos que seguram a grelha de metal traseira. Remova a grelha aos poucos e desconecte o conector dos fios do VENTILADOR.

5. Agora você tem acesso a todas as válvulas. Válvulas de préamplificadores têm blindagem de metal que devem ser torcidas ou puxadas para baixo para serem removidas. Puxe as válvulas diretamente para baixo para removê-las. Os Drivers de válvulas menores perto das válvulas de potência não têm blindagem e podem ser simplesmente puxados diretamente para cima para serem removidos. Cada válvula de potência tem um anel retentor no topo (e arruela de isolamento) que é preso para baixo por molas. Levante gentilmente cada retentor, puxe-o por cima da válvula, para fora e para o lado. Puxe as válvulas diretamente para cima para removê-las e evite que elas balancem de um lado para o outro para que não se quebrem. Elas devem ser um pouco difíceis de se remover. Atenção: Movimentos para os lados excessivos podem fazer com que o pino localizador na parte inferior da válvula quebre no soquete, isso não tem cobertura da Garantia de Produto Eletrônico da Fender que não irá removê-lo. Se você não se sentir a vontade para fazer esse processo, deve procurar assistência de um Centro de Serviços Eletrônicos Autorizado Fender.

1. Verifique o gráfico da válvula para obter o tipo de válvula e sua localização. Suportes de fusíveis são marcados para indicar os pares de válvulas correspondentes.
2. Substitua válvulas defeituosas por válvulas do mesmo tipo. Verifique a observação abaixo que lista os métodos de manuseio apropriados. Qualquer válvula de saída deve ser substituída somente por uma do mesmo tipo (6550C) e classificação.
3. Substitua todos os fusíveis necessários. OBSERVAÇÃO: O tipo de fusíveis usado para as válvulas pode estar queimado, sem que demonstre qualquer sinal de defeito visível. Se o Fender Automatic Bias indicar que uma ou mais válvulas estão defeituosas, você deve substituir o fusível pelo(s) par(es) de válvulas correspondente(s), mesmo que eles aparentemente estejam em bom estado.
4. Substitua a grelha frontal e instale os quatro parafusos de montagem de níquel, se necessário. Substitua a grelha de metal traseira e instale os cinco parafusos de montagem pretos. Não esqueça de re-conectar os fios do VENTILADOR (FAN) antes de instalar a grelha de metal traseira.
5. Re-conecte o cabo do alto-falante e quaisquer outros cabos de sinais que tenham sidos desconectados na etapa 2.
6. Re-conecte o cabo de alimentação.
7. Ligue o amplificador, mas mantenha-o em standby por pelo menos 1 minuto.
8. Pressione e segure os botões de ajuste up/down (para cima/para baixo) por 2 segundos para re-configurar os ajustes do Automatic Bias.
9. Tire o amplificador do modo standby e aguarde até que o mostrador do Fender Automatic Bias faça a atualização (10 a 15 segundos). Se o mostrador ainda estiver indicando que as válvulas estão ruins, ou o fusível ou as válvulas usadas como substitutas não estão funcionando, repita as etapas 1 a 14, com novas válvulas e fusíveis.

Observação ao se Manusear Válvulas

É importante que não fiquem impressões digitais, gordura ou outro tipo de substância estranha na superfície de vidro das válvulas. Principalmente quando se manuseia as válvulas de potência de saída. Se impressões digitais ou outras substâncias estranhas forem deixadas na superfície da válvula, elas farão com que a válvula fique mais quente do que o normal naquele ponto, o que pode causar rachaduras no vidro e defeito prematuro da válvula. Algumas pessoas recomendam nunca tocar nas válvulas com as mãos descobertas. No entanto, isto geralmente é difícil de se evitar. Siga os seguintes passos para certificar-se de que as válvulas estejam limpas e para que tenham vida útil prolongada:

1. Lave suas mãos antes de manusear as válvulas.
2. Evite manusear as válvulas de maneira excessiva.
3. Após a instalação das válvulas, limpe-as com um pano limpo para remover impressões digitais ou substâncias estranhas.

Resolução de Problemas

Favor, verificar o diagrama do circuito do amplificador Super Bassman na página 6 como referência.

PROBLEMA: Não consigo ouvir som algum saindo do meu Super Bassman ^® , mas meu instrumento está ligado, a energia do amplificador está ligada e a pedra vermelha (L) na frente está brilhando.

SOLUÇÕES:

• Certifique-se de que os botões de VOLUME (B e G) e MASTER Volume (K) estejam ajustados para mais de "1."
• Certifique-se de que o botão MASTER Volume (K) esteja pressionado para anular o modo "MUTE" (defeat "MUTE").
• Certifique-se de que o botão STANDBY (N) esteja na posição para cima up.
• Verifique a posição do botão (Q).
• Se um equipamento externo estiver conectado no loop de efeitos (W) (entre PREAMP OUTPUT e PWR AMP INPUT) certifique-se de que ele esteja ligado e funcionando. Se o problema for resolvido quando o cabo do jack PWR AMP INPUT for desligado, o problema é do equipamento externo no loop de efeitos, não do Super Bassman.
• Verifique o status das válvulas de SAÍDA no painel Automatic Bias (T). Se houver problemas com as válvulas de saída, verifique a seção 'Fender Automatic Bias' para obter mais instruções sobre resoluções de problemas com válvulas.
• Verifique se o cabo do alto-falante está conectado corretamente entre o jack do alto-falante principal MAIN SPEAKER (R) e a caixa acústica.
• Tente substituir os cabos do alto-falante e instrumento.
• Experimente um instrumento diferente.
  Se nenhuma dessas soluções resolver o problema, examine as válvulas do pré-amplificador. (verifique abaixo).

PROBLEMA: Nenhum som está saindo do amplificador quando o instrumento está conectado à entrada INPUT (A), mas o amplificador FUNCIONA quando conecta-se o instrumento diretamente à entrada POWER AMP INPUT (W).

SOLUÇÕES: Uma das válvulas do pré-amplificador V1 ou V2 (ambas 12AX7) está ruim. Se o amplificador funcionar normalmente no canal VINTAGE, mas não funcionar direito no canal OVERDRIVE (a não ser que o BLEND (F) esteja ajustado para 1), substitua a válvula do pré-amplificador V2 por uma válvula nova. Caso contrário, substitua a válvula de pré-amplificador V1 por uma válvula nova.

PROBLEMA: O amplificador tem um feedback que cria um som alto e agudo, mesmo quando nenhum instrumento está conectado, e principalmente quando Volume, Gain ou Tone Controls estão com ajustes altos em um dos canais. OU o amplificador cria ruídos ressonantes não intencionais, que soam como um carrilhão, quando se toca certas notas. OU ruídos mecânicos, tais como batidas no chassis do amplificador (ex. por uma palheta ou baqueta) são captados e amplificados pelos alto-falantes.

SOLUÇÕES: Válvulas de pré-amplificador estão se tornando "microfônicas." Substitua V1 e/ou V2 (ambas 12AX7) por uma válvula nova. Se o problema somente ocorrer no canal 'OVERDRIVE', tente substituir a V2 primeiro.

PROBLEMA: Os sinais estão presentes e funcionando normalmente no PREAMP OUT (W) e XLR (PRE ou posição POST) (AA) jacks -E- mostrador do Automatic Bias (T) indica que todas as válvulas estão boas (LEDs verde sólido), mas o amplificador de potência perdeu potência e "punch", tem um som diferente do normal, ou não produz som algum vindo do alto-falante.

SOLUÇÕES: A válvula driver de amplificador de potência V3 (12AX7) e/ou V4 (12AT7) está defeituosa. Substitua a V3 por uma válvula nova. Se o amplificador ainda não produzir som, substitua a V4 por uma válvula nova.

PROBLEMA: Um ou mais fusíveis POWER TUBE SCREEN FUSES (BB) ficam queimando, mesmo depois de se substituí-los por fusíveis do mesmo tipo e classificação (T100mA L). Mostrador AUTOMATIC BIAS (T) indica que o par de válvulas criando a perturbação estão ruins (LEDs VERMELHOS).

SOLUÇÕES: Um ou ambas as válvulas de potência no par estão defeituosas. Substitua as válvulas por outras do mesmo tipo e classificação.

TIP: Verifique a seção 'Fender Automatic Bias' para obter instruções sobre resoluções de problemas causados por válvulas de potência defeituosas.

PROBLEMA: PRIMARY/MAINS FUSE (P) fusíveis primários ou de alimentação ficam queimando, mesmo depois de substituí-los por fusíveis do mesmo tipo e classificação.

SOLUÇÕES: Há uma falha elétrica que precisa de manutenção. Leve o amplificador para um centro de serviços autorizados para que a manutenção seja feita por um técnico qualificado.

TIP: Tente substituir os fusíveis primários/de alimentação PRIMARY/MAINS FUSE (P) (por outros de tipo e classificação corretos) e ligue o botão POWER e STANDBY na posição ON, com todos os fusíveis POWER TUBE SCREEN FUSES (BB) removidos. Se o defeito cessar (o fusível não queima), o problema provavelmente está em uma ou mais válvulas de potência defeituosas. Verifique a seção 'Fender Automatic Bias' para obter instruções de soluções de problemas em válvulas de potência defeituosas.

Especificações
TIPO PR 1160
NÚMEROS DAS PEÇAS	2249000000 (120V, 60Hz)2249005000 (220V, 50Hz) ARG	2249001000 (110V, 60Hz) TW2249006000 (230V, 50Hz) EUR	2249003000 (240V, 50Hz) AUS2249007000 (100V, 50/60Hz) JPN	2249004000 (230V, 50Hz) UK2249009000 (220V, 60Hz) ROK
POTÊNCIA	REQUERIMENTOS: 900W	SAÍDA: 300W em 8Ω, 4Ω ou 2Ω @ <5% THD
IMPEDÂNCIAS DE ENTRADA	ENTRADA 1: >820kΩ	ENTRADA 2: 136kΩ (-6dB)	POWER AMP: 43kΩ (balanceado)
IMPEDÂNCIAS DE SAÍDA	XLR OUT: 50Ω (balanceado)	TUNER: 220Ω (balanceado)	PREAMP: 220Ω (balanceado)
CONTROLES DE TOM VINTAGE	BASS: 10dB alcance @ 40Hz (MID: 5, TREBLE: 5)	MID: 15dB alcance @ 400Hz (BASS: 5, TREBLE: 5)	TREBLE: 9dB alcance @ 4kHz (BASS: 5, MID: 5)
CONTROLES DE TOM OVERDRIVE	BASS: ±15dB @ 80Hz (Deep: -18dB @ 640Hz)	MID LEVEL/FREQ: ±18dB @ 200Hz to 3.3kHz	TREBLE: ±15dB @ 4kHz (Bright: +10dB @ 6KHz)
ALTO-FALANTES (RECOMENDADO)	Bassman 810 (P/N: 2249200000)	Bassman 610 (P/N: 2249300000)	Bassman 410 (P/N: 2249400000)	Bassman 115 (P/N: 2249500000)
VÁLVULAS	Seis Correspondentes 6550C (P/N: 0048489000); Três 12AX7A (P/N: 0013341000);		Uma 12AT7 (P/N: 0023531000);
FUSÍVEIS	VERSÕES 100V–120V: F 10A L, 125V (Principal); Três T100mA L, 250V (Válvulas de potência)		VERSÕES 220V–240V: F 5A L, 250V (Principal); Três T100mA L, 250V (Válvulas de potência)
ACESSÓRIOS (INCLUÍDOS)	PEDAL: 1 botão, Vintage (P/N: 0057172000)
DIMENSÕES	ALTURA: 10 pol. (25,4 cm)	LARGURA: 24,5 pol. (62,2 cm)	PROFUNDIDADE: 13,5 pol. (34,3 cm)	PESO: 65 lb (29,5 kg)
Especificações dos produtos estão sujeitas a mudanças sem aviso prévio.
