BEDIENUNGSANLEITUNG Super Bassman FENDER

Herzlichen Dank für den Kauf des 300 Watt Fender® Super Bassman® Röhren-Amptops. Mit zwei Vintage/Overdrive-Kanälen, typisch elegantem Look sowie klassischer und ergänzender moderner Technik verkörpert dieser Verstärker das Optimum an Bass Performance.

Der Vintage-Kanal bietet die klassische passive Fender-Klangregelung. Diese ausschließlich bedämpfende interaktive Schaltung verleiht den Tönen eine prägnante sahnige "old-school" Dichte, während der Overdrive-Kanal mit seiner schnellen und sensiblen aktiven Klangregelung unglaublich aggressiv werden kann. Auf der Bühne lassen sich via Fußschalter dramatische Soundwechsel erzeugen.

Dank Fenders Automatic Bias-Funktion werden die Röhren ständig überwacht und neu eingemessen, um einen perfekten Betrieb und eine rechtzeitige Wartung sicherzustellen. Lautlose Aufnahmen sind problemlos möglich. Sie stellen den Speaker Output-Schalter einfach auf MUTE und zeichnen das Preamp-Signal über den XLR-Ausgang auf, ohne die Nachbarn zu wecken.

Der Super Bassman liefert fette, natürliche und ausgewogene Klänge, die sich in Ihren Live- oder Studiomischungen kraftvoll durchsetzen.

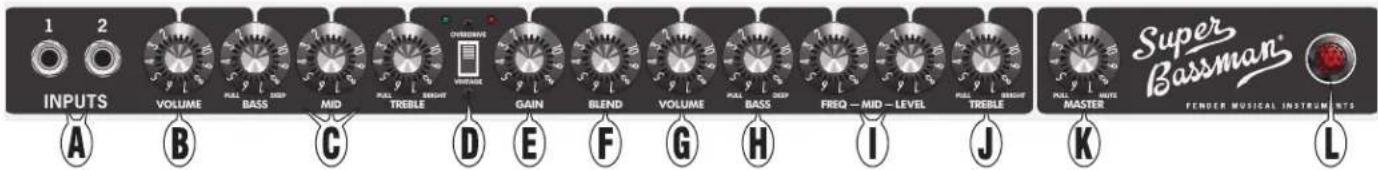

Vorderseite

A. INPUTS: 📄 Schließen Sie Ihren Bass an den Eingang an, dessen Klang Ihnen am besten gefällt. Input 2 ist weniger empfindlich (-6dB) und spricht bei Instrumenten mit hoher Ausgangsleistung oder aktiver Elektronik sauberer an. Bei gleichzeitiger Belegung beider Eingänge ist deren Eingangs- empfindlichkeit identisch (-6dB).
B. VOLUME: Regelt die Lautstärke des Vintage-Kanals.
C. BASS/MID/TREBLE: Klassische, nur bedämpfende (passive) Klangregelung. Ziehen Sie den BASS-Regler heraus, um die Tiefbässe zu betonen (DEEP). Ziehen Sie den TREBLE-Regler heraus, um die hohen Frequenzen zu betonen (BRIGHT).
D. KANALWAHL: Wählt den aktiven Kanal. Die entsprechende grüne/rote LED leuchtet. Ist der VINTAGE-Kanal gewählt (Schalter unten, grüne LED), sind die linken Regler (B – C) aktiv. Ist der OVERDRIVE-Kanal gewählt (Schalter oben, rote LED), sind die rechten Regler (E – J) aktiv.

Die Kanäle lassen sich auch mit dem mitgelieferten Fußschalter wählen – siehe FOOTSWITCH (U) auf der nächsten Seite.

E. GAIN: Regelt die Verzerrungsstärke der Vorverstärkerröhren auf dem Overdrive-Kanal.
F. BLEND: Regelt den Anteil an verzerrtem Signal (GAIN-Regler), das dem sauberen Bassignal beigemischt wird. Niedrigere Werte erzeugen saubere Klänge mit etwas Körnung. Höhere Werte erzeugen verzerrte Klänge mit mehr Sustain. Auf 1 erhalten Sie nur das saubere Röhrensignal.

G. VOLUME: Regelt die Lautstärke des Overdrive-Kanals. VOLUME- und GAIN-Regler (E) zusammen bestimmen die Gesamtlautstärke des Overdrive-Kanals.
H. BASS: Regelt die Verstärkung/Bedämpfung der Bässe (±15dB) auf dem Overdrive-Kanal. In der mittigen rastenden Regler-position verläuft der Bassfrequenzgang linear. Ziehen Sie den Regler heraus, um die Tiefbässe zu betonen (DEEP).
I. MID FREQ/MID LEVEL: Mit dem FREQ-Drehregler bestimmen Sie die Frequenz, bei der der LEVEL-Regler die Mitten des Overdrive-Kanals verstärkt oder bedämpft (±18dB). In der mittigen rastenden LEVEL-Reglerposition verläuft der Mittenfrequenzgang linear.

Auf der Maximal- oder Minimalposition des LEVEL-Reglers lässt sich MID am einfachsten einstellen, da man dann die Wirkung des FREQ-Reglers am besten hört. Wenn Sie die richtige FREQ-Einstellung gefunden haben, stellen Sie den LEVEL-Regler auf den gewünschten Wert ein.

J. TREBLE: Regelt die Verstärkung/Bedämpfung der Höhen (±15dB) auf dem Overdrive-Kanal. In der mittigen rastenden Regler-position verläuft der Höhenfrequenzgang linear. Ziehen Sie den Regler heraus, um die Höhen noch stärker zu betonen (BRIGHT).
K. MASTER: Regelt die Gesamtlautstärke des Amps. Ziehen Sie den Regler heraus, um alle Ausgänge mit Ausnahme des TUNER-Ausgangs stummzuschalten und Ihr Instrument lautlos zu stimmen.
L. NETZANZEIGE: Leuchtet, wenn das Gerät eingeschaltet ist.

TRS-Anschlüsse

HINWEIS: Die Anschlüsse TUNER OUT (V), POWER AMP IN und PRE AMP OUT (W) sind symmetrische TRS-Buchsen (Spitze/Ring/Schirm) – Spitze = positiv (+), Ring = negativ (−) und Schirm = Erdung (GND). Obwohl man auch abgeschirmte TS (Spitze/Schirm) "Mono"-Gitarrenkabel verwenden kann, verbessern TRS "Stereo"-Kabel den Geräuschspannungsabstand und verringern leitungsbedingte Brummgeräusche.

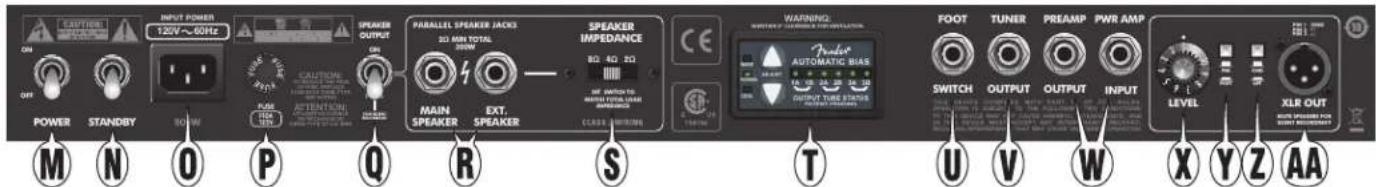

Rückseite

M. POWER-SCHALTER: Schaltet das Gerät ein/aus. Der Verstärker ist erst spielbereit, wenn der POWER- und der STANDBY-Schalter (N) auf "ON" stehen. Schalten Sie auf "OFF", um den Verstärker ganz auszuschalten.

Sie können die Lebensdauer der Verstärkerröhren verlängern, indem Sie zunächst den Power-Schalter auf "ON" einstellen, 60 Sekunden warten und dann erst den "STANDBY"-Schalter auf "ON" einstellen.

N. STANDBY-SCHALTER: In der "STANDBY"-Position wird die Zufuhr von Hochspannung zu den Vorverstärker- und Endstufen-Röhren unterbrochen. Dies verlängert die Lebensdauer der Röhren und schaltet den Amp stumm. Die Heizfäden der Röhren werden weiterhin mit Spannung versorgt, um sie warm und einsatzbereit zu halten.

In kurzen Pausen sollten Sie den Amp nicht ganz aus, sondern nur auf STANDBY schalten, um die Lebensdauer der Röhren zu verlängern und die übliche Aufwärmverzögerung nach dem kompletten Ausschalten zu vermeiden.

O. NETZANSCHLUSS: Verbinden Sie diesen Anschluss mit einer geerdeten Netzsteckdose, die den unter INPUT POWER angegebenen Spannungs- und Frequenzwerten entspricht.

P. HAUPT/NETZSICHERUNG: Schützt den Amp vor elektrischen Fehlern. Verwenden Sie als Ersatz nur eine Sicherung des Typs und Nennwerts, der unter dem Sicherungsfach Ihres Verstärkers angegeben ist.

Q. SPEAKER OUTPUT-SCHALTER: Wählen Sie die MUTE-Position, um die MAIN- und EXTENSION-Boxenausgänge (R) zu deaktivieren und den XLR OUT-Ausgang (AA) in Betrieb zu lassen. Der Vorverstärker bleibt aktiviert und Sie können "lautlos" Aufnahmen machen. Zudem sind die Endstufe und ihre Röhren geschützt, wenn man die Verbindung zu den Boxen unterbricht.

R. MAIN SPEAKER/EXTENSION SPEAKER: Schließen Sie die Boxen an und stellen Sie den SPEAKER IMPEDANCE-Schalter (S) entsprechend ein.

Bei eingeschaltetem Verstärker (ON) muss IMMER eine Box an die MAIN SPEAKER-Buchse angeschlossen sein, um Beschädigungen des Amps zu vermeiden. Bevor Sie Boxenanschlüsse ändern, schalten Sie den Amp auf STANDBY (N) oder SPEAKER OUTPUT (Q) auf MUTE.

S. SPEAKER IMPEDANCE: Stellen Sie diesen Schalter auf die Gesamtlastimpedanz der angeschlossenen Boxen ein – siehe Tabelle unten:

MAIN SPEAKER	EXTENSION SPEAKER		GESAMT-IMPEDANZ	IMPEDANZ-SCHALTER-EINSTELLUNG
8Ω	+	keine	= 8Ω	8Ω
8Ω	+	8Ω	= 4Ω	4Ω
4Ω	+	8Ω	= 2,6Ω	4Ω
4Ω	+	keine	= 4Ω	4Ω
4Ω	+	4Ω	= 2Ω	2Ω
2Ω	+	keine	= 2Ω	2Ω

Schalten Sie den Amp auf STANDBY (N) oder SPEAKER OUTPUT (Q) auf MUTE, während Sie SPEAKER IMPEDANCE-Einstellungen ändern.

T. AUTOMATIC BIAS: Überwacht und regelt die Vorspannung der Endstufenröhren Ihres Verstärkers. Detaillierte Infos finden Sie im Abschnitt "Fender Automatic Bias" auf der nächsten Seite.
U. FOOTSWITCH: Schließen Sie hier den mitgelieferten Fußschalter an, um die Kanäle ferngesteuert umzuschalten. Bei angeschlossenem Fußschalter ist der vorderseitige KANALWAHL-Schalter (D) deaktiviert, aber die Kanalanzeige-LEDs funktionieren normal.
V. TUNER: Schließen Sie hier Ihren Instrumenten-Tuner an.
W. PREAMP OUT/POWER AMP IN: Diese multifunktionalen Eingangs/Ausgangsbuchsen sind in vielen Konfigurationen einsetzbar:

1. Effekt-Loop: Verbinden Sie PREAMP OUTPUT mit dem Eingang Ihres Effektgeräts und PWR AMP INPUT mit dessen Ausgang. Die anliegenden Signale mit nominalem Line-Pegel (+4dBu) eignen sich am besten für professionelle Rack-Effektgeräte. Der Send-Pegel wird mit MASTER (K) und der Return-Pegel am Effektgerät geregelt.
2. Mehrere Super Bassman Amps: Verbinden Sie PREAMP OUTPUT des ersten Geräts mit POWER AMP IN des Zusatzgeräts. Das Zusatzgerät wird mit den Reglern des ersten Geräts gesteuert.

X. LEVEL: Regelt den Ausgangspegel der XLR OUT-Buchse (AA), um die Signale an die Eingangsempfindlichkeit der Peripheriegeräte anzupassen.
Y. PRE/POST: In der Position "POST" sind alle Einstellungen des Preamps (B – C oder E – J) im XLR OUT-Signal enthalten. In der Position "PRE" erhalten Sie ein DIREKTES Röhrensignal ohne Modifikationen durch die Preamp-Regler.
Z. GROUND/LIFT: In der Position "LIFT" ist die Erdungsverbindung an der XLR OUT-Buchse unterbrochen, wodurch sich u. U. leitungsbedingte Brumm- und andere Störgeräusche verringern lassen. Normalerweise sollte die Taste gelöst bleiben (GND/geerdet).
AA. XLR OUT: Symmetrischer Line-Pegel-Ausgang zum Anschließen von Mischpulten und Aufnahmegeräten. Für lautlose Aufnahmen stellen Sie den SPEAKER OUTPUT-Schalter (Q) auf "MUTE".
BB. LEISTUNGSRÖHREN-SICHERUNGEN: Diese Röhren schützen den Amp vor Fehlern im entsprechenden Paar Leistungs- röhren. Verwenden Sie als Ersatz nur Sicherungen des Typs

und Nennwerts, der unter dem Sicherungsfach Ihres Verstärkers angegeben ist.

Viele Musiker bevorzugen die nuancenreichen und vollen Klänge von Röhrenverstärkern, obwohl deren Gewicht und die Vielzahl an Röhren, die in Stand gehalten und regelmäßig gewartet werden müssen, manchmal abschreckend wirkt. Ziel der Automatic Bias-Funktion ist es, die Lebensdauer der Röhren zu verlängern und deren optimale Leistung sicherzustellen.

Vorspannung: Was ist das und Warum ist sie Wichtig?

Die für Ihren Röhrenverstärker eingestellte Vorspannung bestimmt den Blindstrom, der jede Röhre durchfließt. Die Bias-Einstellung (WARM/NORMAL/COOL) legt also fest, wieviel Strom im Leerlauf durch jede Röhre fließt (während der Amp nicht gespielt wird).

Röhren sind komplexe Bauteile und selten mit exakt identischen Eigenschaften herstellbar. Folglich werden Röhren gemessen, in "Klassen" eingeteilt und nach Leistungskriterien sortiert. Alle Röhren der gleichen Klasse können auf die gleiche Vorspannung eingestellt werden, weshalb man in herkömmlichen Röhrenverstärkern (ohne Fender Automatic Bias) alle Ausgangsröhren gleichzeitig und durch ein "abgestimmtes" Set der gleichen Klasse ersetzen muss. Sollte die Klasse des neuen abgestimmten Sets nicht mit der Klasse des alten Sets übereinstimmen, muss man den Amp zu einem Service-Center bringen und die Vorspannung nachregeln lassen.

Fenders Automatic Bias-Funktion überwacht die Vorspannung jeder Röhre individuell. Wenn eine Röhre ausfällt, muss man nicht alle Ausgangsröhren durch ein abgestimmtes Set ersetzen. Man tauscht die einzelne defekte Röhre durch eine Röhre gleichen Typs und gleicher Klasse aus. Sollte es notwendig oder erwünscht sein, alle sechs Ausgangsröhren (6550C) gleichzeitig zu ersetzen, kann man ein abgestimmtes Set (von sechs Röhren) einer BELIEBIGEN Klasse benutzen.

Die eingestellte Vorspannung wirkt auf den Klang, die Dynamik, die Röhrenlebensdauer und die Leistungsaufnahme des Verstärkers in folgender Weise:

WARM: Aggressiverer (schmutzigerer) Klang, schnellere Attack. Kürzere Röhrenlebensdauer, höhere Leistungsaufnahme.

NORMAL: Typische Einstellung. Gute Balance zwischen Klang und Röhrenlebensdauer.

COOL: Weniger aggressiver (saubererer) Klang, gleichmäßigere Attack. Längere Röhrenlebensdauer, geringere Leistungsaufnahme.

Vorspannung Einstellen:

Um die WARM/COOL-Einstellungen zu wählen, drücken Sie die Auf/Ab ADJUST-Tasten. Um die ganze Bandbreite der Vorspannung zu nutzen, kann man jede Taste ausgehend von der NORMAL-Einstellung fünfmal drücken. Der Vorspannungsbereich (pro Röhre) beträgt 23mA (COOL) über 28mA (NORMAL) bis zu 33mA (WARM). Um diese Einstellung vorzunehmen, muss der Amp nicht auf Standby geschaltet sein. Warten Sie 10 - 20 Sekunden, bis die Einstellung abgeschlossen ist und die LEDs nicht mehr blinken.

HINWEIS: Um den nuancenreichen Röhrensound des Amps zu bewahren, nimmt die Fender Automatic Bias-Funktion keine Einstellungen an der Vorspannung vor, während der Verstärker gespielt wird. Fender Automatic Bias nimmt Einstellungen nur dann vor, wenn sich der Amp im Leerlauf befindet oder nur sehr leise gespielt wird.

Halten Sie die Auf- und Ab-Tasten gleichzeitig gedrückt, um die Vorspannung auf die Werkseinstellungen (NORMAL) zurückzusetzen. Setzen Sie die Vorspannung immer auf die Werkseinstellungen zurück, nachdem Sie ein ganzes Set neuer Röhren mit einer anderen Klasse als das vorherige Set installiert haben.

LED-Anzeigen des Ausgangsröhrenstatus

Die Fender Automatic Bias-Funktion besitzt für jede Ausgangsröhre eine LED-Anzeige, deren Positionen auf der Rückseite des Amps der Anordnung der Ausgangsröhren von links nach rechts entsprechen. Diese LEDs zeigen den aktuellen Status der Ausgangsröhren an und können bei der Wartung und Fehlersuche behilflich sein. Die unterschiedlichen LED-Anzeigen haben folgende Bedeutung:

GRÜNE LED wandert von links nach rechts	Die Röhren werden aufgewärmt. Warten Sie immer länger als eine Minute, bevor Sie den Amp aus dem STANDBY-Modus in Betrieb nehmen. Der SPEAKER OUTPUT-Schalter muss auf ON stehen. Andernfalls bleibt der Verstärker in der Aufwärmphase. HINWEIS: Wenn Sie den STANDBY-Schalter vor Ablauf einer Minute auf ON setzen (nicht empfehlenswert), aktualisiert sich das Display erst, nachdem die einminütige Aufwärmphase beendet ist.
LED leuchtet grün	Die Röhre ist OK und arbeitet mit dem gewünschten Vorspannungspegel (WARM/NORMAL/COOL).
LED blinkt grün	Die Vorspannung dieser Röhre wird gerade eingestellt. Dies kann bis zu 20 Sekunden dauern.HINWEIS: Wenn eine LED mehr als 5 Minuten ständig blinkt (nach dem Einschalten oder nach Vorspannungseinstellungen), ist die zugehörige Röhre abgenutzt und sollte ersetzt werden.
LED leuchtet orange	Die Lebensdauer der Röhre neigt sich dem Ende zu. Ersetzen Sie die Röhre durch ein neues Exemplar gleichen Nennwerts.
Bei einem Paar (1A/1B, 2A/2B, 3A/3B) leuchtet eine LED rot und die andere LED orange	Die der roten LED zugehörige Röhre ist ausgefallen und sollte ersetzt werden (Anleitungen finden Sie im Abschnitt "Röhren ersetzen" auf der nächsten Seite). Die der orangefarbenen LED zugehörige Röhre wurde abgeschaltet, um einen sicheren Betrieb des Amps mit den restlichen Röhrenpaaren (grüne LEDs) zu ermöglichen.HINWEIS: In diesem Zustand lässt sich der Amp sicher weiterbetreiben (und der Gig problemlos beenden), wobei die restlichen Endstufenröhren eine geringere Gesamtleistung liefern.
Bei einem Paar (1A/1B, 2A/2B, 3A/3B) leuchten beide LEDs rot	Wenn eine Röhre bei hohen Signalpegeln ausfällt, kann Fender Automatic Bias manchmal nicht erkennen, welche Röhre des Paars versagt hat, und markiert beide Röhren mit einer roten LED. Man kann den Amp in diesem Modus weiterhin sicher, aber mit verringerter Leistung, betreiben (siehe oben).In dieser Situation gibt es zwei Wartungsoptionen (das Ersetzen der Röhren wird im Abschnitt "Röhren ersetzen" beschrieben):1. Ersetzen Sie beide rot markierten Röhren und die entsprechende Sicherung (BB).ODER2. Starten Sie die Fehlersuche und ersetzen Sie nur die defekte Röhre. Dies ist die beste Option, wenn das Ersetzen beider Röhren nicht zweckmäßig ist (beispielsweise während eines Gigs) und Ersatzsicherungen verfügbar sind.A. Ersetzen Sie eine der rot markierten Röhren durch eine neue oder funktionsfähige Röhre. Halten Sie die entfernte Röhre griffbereit, falls sie gar nicht defekt war.B. Ersetzen Sie die entsprechende Röhrensicherung (BB) mit einem Exemplar gleichen Typs und Nennwerts.C. Aktivieren Sie den POWER-Schalter (M) und lassen Sie den Amp mindestens eine Minute im STANDBY-Modus (N).D. Schalten Sie den Amp mit STANDBY ganz ein und warten Sie 10 - 15 Sekunden, bis Fender Automatic Bias den Röhrenstatus erkannt und das Display aktualisiert hat.E. Wenn jetzt alle LEDs grün leuchten, haben Sie die defekte Röhre ersetzt (entsorgen Sie die entfernte Röhre ordnungsgemäß).F. Wenn die beiden LEDs weiterhin rot leuchten, haben Sie die falsche Röhre ersetzt. Behalten Sie die entfernte Röhre und fahren Sie mit Schritt G fort.G. Entfernen Sie die andere Röhre des rot markierten Paars und ersetzen Sie sie durch die Röhre, die Sie in Schritt A entfernt haben. Wiederholen Sie die Schritte B - E.H. Wenn immer noch zwei LEDs rot leuchten, sind beide Röhren ausgefallen. Ersetzen Sie die Röhre aus Schritt g durch eine fabrikneue Röhre (entsorgen Sie die entfernte Röhre ordnungsgemäß). Wiederholen Sie die Schritte B - E.
Alle LEDs leuchten rot oder orange	Mehrere Röhren sind ausgefallen und der Amp ist stumm. Warten Sie jedes Röhrenpaar wie oben beschrieben. Dieser Fall ist sehr unwahrscheinlich.HINWEIS: Wenn Röhren fehlen (nicht installiert), leuchtet die zugehörige LED-Anzeige orange. Ein Röhrenpaar wird auch dann orange markiert, wenn dessen Sicherung fehlt und Fender Automatic Bias keinen Röhrenausfall erkannt hat.
Alle LEDs blinken langsam	Der Amp ist auf STANDBY (N) geschaltet oder der SPEAKER OUTPUT-Schalter (Q) wurde auf MUTE gesetzt.

Röhren Ersetzen

Der Super Bassman® verwendet folgende Röhrentypen:

Vorverstärker: Zwei 12AX7A Röhren (V1, V2).

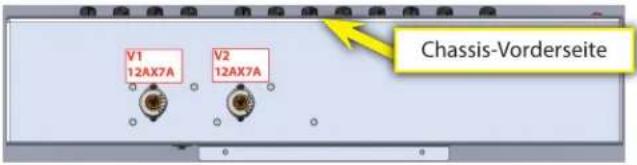

(oberes Chassis, von unten gesehen)

Endstufe: Eine 12AX7A Röhre (V3), eine 12AT7 Röhre (V4) und sechs 6550C Leistungsröhren (V5, V6, V7, V8, V9 und V10).

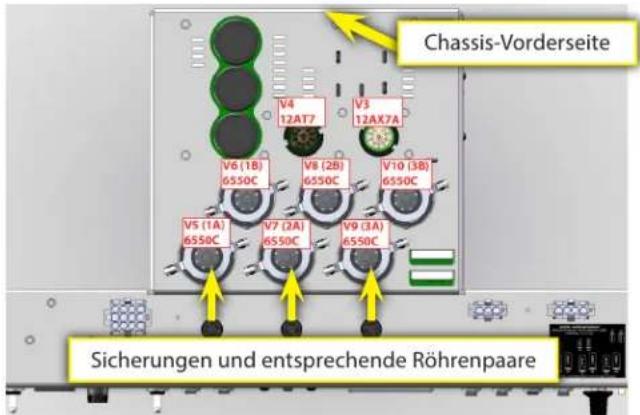

(unteres Chassis, von oben gesehen)

Wenn Ihr Verstärker nicht richtig funktioniert, informieren Sie sich bitte im Abschnitt "Fehlersuche" weiter unten. Generell fallen bei Audio-Röhrenverstärkern am häufigsten die Röhren aus. Man kann sie ersetzen, ohne den Amp zu einem qualifizierten Wartungstechniker bringen zu müssen. Wenn Röhren ersetzt werden müssen, sollten Sie folgende Schritte sorgfältig lesen und befolgen. Falls Sie sich das Ersetzen der Verstärkerröhren nicht zutrauen, bringen Sie den Amp zu einem autorisierten Fender Service-Center. Alle anderen Wartungsarbeiten sollten einem autorisierten Fender Service-Center übertragen werden. Im Elektronikchassis befinden Sie keine Bauteile, die vom Nutzer gewartet werden können. In Ihrem Röhrenverstärker treten lebensgefährliche Spannungen auf. Die Bauteile eines Röhrenamps werden sehr heiß. Durch Nichtbeachten der Anleitungen können Sie den Verstärker beschädigen und sich selbst verletzen.

Röhren des Verstärkers Ersetzen

1. Wenn die Fender Automatic Bias-Funktion einen Röhrenausfall anzeigt, notieren Sie sich, welche Röhren defekt sind. HINWEIS: Defekte Röhren werden auch nach dem Aus/Einschalten des Amps so lange als defekt angezeigt, bis sie ersetzt werden.
2. Schalten Sie den Verstärker aus und ziehen Sie das Netzkabel aus dem IEC-Netzanschluss {O}. Ziehen Sie bei Bedarf noch weitere Kabel (Boxen, Line-Out, Effekt-Loop usw.) ab, um ungehindert arbeiten zu können.
3. Vorsicht: Die Röhren und Transformatoren werden während des Betriebs sehr heiß und können Brandverletzungen verursachen. Lassen Sie den Amp abkühlen, bevor Sie mit Schritt 4 fortfahren.

4. Um nach der Abkühlung des Amps auf die Vorverstärkerröhren zugreifen zu können, entfernen Sie mit einem Kreuzschlitzschraubenzieher (Größe 2) die 4 Nickelschrauben, mit denen das vordere Schutzgitter unter dem vorderen Bedienfeld befestigt ist. Um auf die Endstufenröhren zuzugreifen, entfernen Sie mit einem Kreuzschlitzschraubenzieher die 5 schwarzen Schrauben, mit denen das rückseitige Metallschutzgitter befestigt ist. Entfernen Sie das Schutzgitter langsam und ziehen Sie den Anschluss für die VENTILATOR-Kabel ab.

5. Jetzt können Sie auf alle Röhren zugreifen. Die Vorverstärkerröhren verfügen über Metallschirme, die man drehen und nach unten ziehen muss, um sie zu entfernen. Um die Röhren zu entnehmen, zieht man sie einfach gerade nach unten. Die kleinen Treiberröhren neben den Leistungsröhren besitzen keine Schirme und können gerade nach oben gezogen und entfernt werden. Die Leistungsröhren verfügen jeweils über einen oberen Sicherungsring (plus isolierende Unterlegscheibe), der von Federn unten gehalten wird. Heben Sie den Sicherungsring vorsichtig hoch, ziehen Sie ihn über die Röhre und zur Seite hin weg. Ziehen Sie die Röhren ohne Seitwärtsbewegungen gerade nach oben heraus, damit sie nicht zerbrechen. Sie könnten etwas schwierig zu entfernen sein. Vorsicht: Durch starke Seitwärtsbewegungen kann der Führungsstift auf der Röhrenunterseite im Sockel abbrechen. Das Entfernen des Stifts fällt nicht unter Fenders Elektronikprodukt-Garantie. Wenn Sie sich das Verfahren nicht zutrauen, wenden Sie sich bitte an ein autorisiertes Fender Elektronikservice-Center.

1. Röhrentyp und -position entnehmen Sie bitte der Röhrentabelle. Die Sicherungsfächer sind markiert und bezeichnen die entsprechenden Röhrenpaare.
2. Ersetzen Sie die Röhren durch Exemplare gleichen Typs. Lesen Sie auch den Hinweis über die korrekte Handhabung von Röhren weiter unten. Alle Ausgangsröhren sollten durch Exemplare des gleichen Typs (6550C) und der gleichen Klasse ersetzt werden.
3. Ersetzen Sie alle notwendigen Sicherungen. HINWEIS: Der für die Röhren verwendete Sicherungstyp kann ohne sichtbare Anzeichen eines Defekts durchbrennen. Wenn Fender Automatic Bias den Ausfall einer oder mehrerer Röhren anzeigt, sollten Sie die Sicherung des entsprechenden Röhrenpaars ersetzen, auch wenn keine Defekte erkennbar sind.
4. Setzen Sie das vordere Schutzgitter wieder ein und installieren Sie die vier Nickelschrauben. Setzen Sie das hintere Metallschutzgitter wieder ein und installieren Sie die fünf schwarzen Montageschrauben. Vergessen Sie vor dem Installieren des hinteren Metallschutzgitters nicht, die VENTILATOR-Kabel wieder anzuschließen.
5. Schließen Sie die Boxenkabel und alle anderen Signalkabel, die Sie in Schritt 2 entfernt haben, wieder an.
6. Schließen Sie das Netzkabel wieder an.
7. Schalten Sie den Verstärker ein, aber lassen Sie ihn mindestens 1 Minute im Standby-Modus.
8. Halten Sie die Auf/Ab-Tasten zwei Sekunden gedrückt, um die Automatic Bias-Einstellungen zurückzusetzen.
9. Heben Sie den Standby-Modus auf und warten Sie, bis sich das Fender Automatic Bias Display aktualisiert hat (10 - 15 Sekunden). Wenn immer noch ein Röhrendefekt angezeigt wird, sind entweder die Sicherung oder die Ersatzröhren fehlerhaft. Wiederholen Sie die Schritte 1-14 mit neuen Röhren/Sicherungen.

Hinweis zur Handhabung von Röhren

Man sollte auf keinen Fall Fingerabdrücke, Fett oder andere Fremdsubstanzen auf der Glasoberfläche der Röhren zurücklassen. Dies ist besonders wichtig bei den Ausgangsröhren. Wenn Fingerabdrücke oder andere Substanzen auf der Röhrenoberfläche zurückbleiben, wird die Röhre an dieser Stelle heißer als normal, was zu Sprüngen im Glas und einem vorzeitigen Ausfall der Röhre führen kann. Manchmal wird empfohlen, die Röhre gar nicht mit bloßen Händen anzufassen. Dies lässt sich allerdings normalerweise nicht vermeiden. Stellen Sie mit folgenden Schritten sicher, dass die Röhren sauber sind und möglichst lange funktionieren:

1. Waschen Sie sich vor der Arbeit mit Röhren die Hände.
2. Fassen Sie die Röhren möglichst wenig an.
3. Wischen Sie die Röhren nach der Installation mit einem sauberen Tuch ab, um Fingerabdrücke und andere Substanzen zu entfernen.

Fehlersuche

Bitte beziehen Sie sich auf das Blockdiagramm der Super Bassman-Verstärkerschaltung auf Seite 6.

PROBLEM: Mein Super Bassman erzeugt keine Klänge, obwohl mein Instrument angeschlossen und der Verstärker eingeschaltet ist und die vorderseitige rote Netzanzeige (L) leuchtet.

LÖSUNGEN:

• Stellen Sie sicher, dass die VOLUME-Regler (B und G) und MASTER Volume (K) höher als "1" eingestellt sind.
• Stellen Sie sicher, dass der MASTER Volume-Regler (K) gedrückt ist ("MUTE" deaktiviert).
• Stellen Sie sicher, dass der STANDBY-Schalter (N) nach oben gekippt ist.
• Prüfen Sie die Stellung von Schalter (Q).
• Stellen Sie sicher, dass eventuell in den Effekt-Loop (W) eingeschleifte Peripheriegeräte (zwischen PREAMP OUTPUT und PWR AMP INPUT) eingeschaltet und funktionsfähig sind. Wenn Sie das Problem durch Abziehen des Kabels aus der PWR AMP INPUT-Buchse lösen können, liegt die Ursache im Effekt-Loop und Peripherie gerät und nicht beim Super Bassman.
• Prüfen Sie den Status der OUTPUT-Röhren auf dem Automatic Bias-Bedienfeld (T). Bei Problemen mit den Ausgangsröhren fin den Sie weitere Anleitungen zur Fehlersuche bei Röhren im Abschnitt "Fender Automatic Bias".
• Stellen Sie sicher, dass das Boxenkabel zwischen der MAIN SPEAKER-Buchse (R) und der Box korrekt angeschlossen ist.
• Ersetzen Sie probeweise die Boxen- und Instrumentenkabel.
• Spielen Sie probeweise ein anderes Instrument.
  Wenn keines dieser Verfahren das Problem löst, untersuchen Sie die Vorverstärkerröhren (siehe unten).

PROBLEM: Der Verstärker erzeugt keine Klänge, wenn das Instrument an INPUT (A) angeschlossen ist, aber er FUNKTIONIERT, wenn das Instrument direkt an den POWER AMP INPUT (W) angeschlossen ist.

LÖSUNGEN: Eine der Vorverstärkerröhren V1 oder V2 (beide 12AX7) ist defekt. Wenn der Amp auf dem VINTAGE-Kanal normal, aber auf dem OVERDRIVE-Kanal nicht funktioniert (und BLEND F nicht auf 1 steht), ersetzen Sie Preamp-Röhre V2 durch ein neues Exemplar. Im umgekehrten Fall ersetzen Sie Preamp-Röhre V1 durch ein neues Exemplar.

PROBLEM: Der Verstärker erzeugt Feedback in Form eines lauten hohen Tons – sogar wenn kein Instrument angeschlossen ist und besonders wenn Volume, Gain oder die Klangregler auf einem der Kanäle hoch eingestellt sind. ODER der Verstärker erzeugt beim

Spielen bestimmter Noten ungewollte klingelnde, glockenähnliche Geräusche. ODER mechanische Geräusche, z. B. Klopfen auf das Verstärkerchassis mit einem Plektrum oder Trommelstock, werden aufgenommen und über die Lautsprecher verstärkt.

LÖSUNGEN: Die Vorverstärkerröhren werden mikrofonisch. Ersetzen Sie V1 und/oder V2 (beide 12AX7) durch ein neues Exemplar. Wenn das Problem nur auf dem OVERDRIVE-Kanal auftritt, ersetzen Sie probeweise zuerst V2.

PROBLEM: An den Buchsen PREAMP OUT (W) und XLR (PRE oder POST Position) (AA) liegen ganz normale Signale an - UND - auf dem Automatic Bias Display (T) werden alle Ausgangsröhren als fehlerfrei angezeigt (grün leuchtende LEDs), aber die Endstufe hat weniger Leistung und Druck, klingt anders als normal oder erzeugt keine Klänge über die Boxen.

LÖSUNGEN: Die Endstufenröhre V3 (12AX7) und/oder V4 (12AT7) ist defekt. Ersetzen Sie V3 durch eine neue Röhre. Wenn der Amp noch immer keine Klänge erzeugt, ersetzen Sie V4 durch eine neue Röhre.

PROBLEM: Eine oder mehrere LEISTUNGSRÖHREN-SICHERUNGEN (BB) brennen wiederholt durch, obwohl sie durch Exemplare gleichen Typs und Nennwerts (T100mA L) ersetzt wurden. Das AUTOMATIC BIAS Display (T) zeigt an, dass das problematische Röhrenpaar defekt ist (ROTE LEDs).

LÖSUNGEN: Eine oder beide Leistungsröhren des Paares sind defekt. Ersetzen Sie die Röhren durch Exemplare gleichen Typs und Nenn werts.

TIPP: Die Fehlersuche bei defekten Leistungsröhren wird im Abschnitt "Fender Automatic Bias" detailliert beschrieben.

PROBLEM: Die HAUPT/NETZSICHERUNG (P) brennt ständig durch, obwohl sie durch ein Exemplar gleichen Typs und Nennwerts ersetzt wurde.

LÖSUNGEN: Es liegt ein elektrischer Fehler vor, der gewartet werden muss. Lassen Sie den Amp bei einem autorisierten Service-Center von einem qualifizierten Techniker warten.

TIPP: Entfernen Sie alle LEISTUNGSRÖHREN-SICHERUNGEN (BB), ersetzen Sie die HAUPT/NETZSICHERUNG (P) (durch ein Exemplar gleichen Typs und Nennwerts) und setzen Sie die POWER- und STANDBY-Schalter auf ON. Tritt der Fehler nicht mehr auf (Sicherung brennt nicht durch), liegt das Problem wahrscheinlich bei einer oder mehreren defekten Leistungsröhren. Die Fehlersuche bei defekten Leistungsröhren wird im Abschnitt "Fender Automatic Bias" detailliert beschrieben.

Technische Daten
TYP PR 1160
ARTIKELNUMMERN	2249000000 (120V, 60Hz)2249005000 (220V, 50Hz) ARG	2249001000 (110V, 60Hz) TW2249006000 (230V, 50Hz) EU	2249003000 (240V, 50Hz) AUS2249007000 (100V, 50/60Hz) JPN	2249004000 (230V, 50Hz) UK2249009000 (220V, 60Hz) ROK
LEISTUNG	LEISTUNGSAUFNAHME: 900W	AUSGANGSLEISTUNG: 300W in 8Ω, 4Ω oder 2Ω @ <5% Klirrfaktor
EINGANGSIMPEDANZEN	INPUT 1: >820kΩ	INPUT 2: 136kΩ (-6dB)	ENDSTUFE: 43kΩ (symmetrisch)
AUSGANGSIMPEDANZEN	XLR OUT: 50Ω (symmetrisch)	TUNER: 220Ω (symmetrisch)	PREAMP: 220Ω (symmetrisch)
KLANGREGLER VINTAGE	BASS: 10dB Bereich @ 40Hz (MID: 5, TREBLE: 5)	MID: 15dB Bereich @ 400Hz (BASS: 5, TREBLE: 5)	TREBLE: 9dB Bereich @ 4kHz (BASS: 5, MID: 5)
KLANGREGLER OVERDRIVE	BASS: ±15dB @ 80Hz (Deep: -18dB @ 640Hz)	MID LEVEL/FREQ: ±18dB @ 200Hz bis 3,3kHz	TREBLE: ±15dB @ 4kHz (Bright: +10dB @ 6kHz)
BOXEN (EMPFOHLEN)	Bassman 810 (ArtNr: 2249200000)	Bassman 610 (ArtNr: 2249300000)	Bassman 410 (ArtNr: 2249400000)	Bassman 115 (ArtNr: 2249500000)
RÖHREN	sechs abgestimmte 6550C (ArtNr: 0048489000); drei 12AX7A (ArtNr: 0013341000);		eine 12AT7 (ArtNr: 0023531000);
SICHERUNGEN	100V–120V VERSIONEN: F 10A L, 125V (Haupt); drei T100mA L, 250V (Leistungsröhren)		220V–240V VERSIONS: F 5A L, 250V (Haupt); drei T100mA L, 250V (Leistungsröhren)
ZUBEHÖR (INKLUSIVE)	FUSSSCHALTER: 1 Taste, Vintage (ArtNr: 0057172000)
ABMESSUNGEN	HÖHE: 25,4 cm	BREITE: 62,2 cm	TIEFE: 34,3 cm	GEWICHT: 29,5 kg
Technische Daten können unangekündigt geändert werden.
