| Type de produit | Tête amplificatrice à lampes pour basse |
| Marque | Fender |
| Modèle | Super Bassman |
| Puissance de sortie | 300 W RMS sous 8 Ω, 4 Ω ou 2 Ω (DHT < 5 %) |
| Consommation électrique | 900 W |
| Alimentation | 100–240 V AC, 50/60 Hz selon version |
| Canaux | 2 (Vintage et Overdrive) avec sélection au pied |
| Égalisation Vintage | Bass passif, Mid passif, Treble passif + Deep/Bright (Pull) |
| Égalisation Overdrive | Bass ±15 dB, Mid Fréquence variable 200 Hz–3,3 kHz ±18 dB, Treble ±15 dB |
| Lampes de puissance | 6 × 6550C |
| Lampes de préampli | 3 × 12AX7A, 1 × 12AT7 |
| Polarisation automatique | Oui (Fender Automatic Bias) avec réglage WARM/NORMAL/COOL |
| Sorties enceintes | Main Speaker + Extension, commutateur d'impédance 2/4/8 Ω |
| Sortie XLR | Oui, niveau ligne, pré/post avec Ground Lift |
| Boucle d'effets | Oui (PREAMP OUT / POWER AMP IN) au niveau ligne |
| Sortie accordeur | Oui (TUNER OUT) |
| Entrées instrument | 2 (entrée 1 haute sensibilité, entrée 2 à -6 dB) |
| Pédalier fourni | Oui, pour changement de canal |
| Dimensions (H × L × P) | 25,4 × 62,2 × 34,3 cm |
| Poids | 29,5 kg |
| Fusible principal | F 10 A L (125 V) ou F 5 A L (250 V) selon version |
| Fusibles de puissance | 3 × T100 mA L (250 V) |
| Entretien | Nettoyer avec un chiffon sec. Remplacer les lampes usées. Confier toute réparation complexe à un centre agréé. |
FOIRE AUX QUESTIONS - Super Bassman FENDER
Questions des utilisateurs sur Super Bassman FENDER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ampli guitare au format PDF gratuitement ! Retrouvez votre notice Super Bassman - FENDER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Super Bassman de la marque FENDER.
MODE D'EMPLOI Super Bassman FENDER
Merci d'avoir choisi la tête amplificatrice à lampes Super Bassman Fender® de 300 watts. Cet amplificateur a été conçu pour vous offrir le meilleur en amplification basse, avec deux canaux (Vintage/Overdrive), un Look Vintage et des technologies modernes optimisant les circuits Vintage.
Le canal Vintage est équipé d'un circuit de timbre passif Fender classique. Ce circuit interactif à "atténuation uniquement", ajoute une teneur veloutée Vintage à vos notes, reconnaissable entre toutes. Le canal Overdrive possède un circuit de correction actif, très rapide, efficace, pouvant devenir agressif. Passez de l'un à l'autre au pied sur scène pour changer instantanément complètement de son.
Le Super Bassman vous offrira une vie entière de gros son, épais, naturel, et équilibré qui s'imposera sans concession sur scène et en studio. Le système de gestion automatique de la polarité supprime tout "souci" en surveillant et en modifiant la polarisation des lampes de sortie en temps réel et en vous alertant lorsque vous devez intervenir. De plus, il est facile d'enregistrer en silence. Placez le commutateur Speaker Output sur MUTE et enregistrez le son du préampli à lampes avec la sortie XLR sans réveiller les voisins.

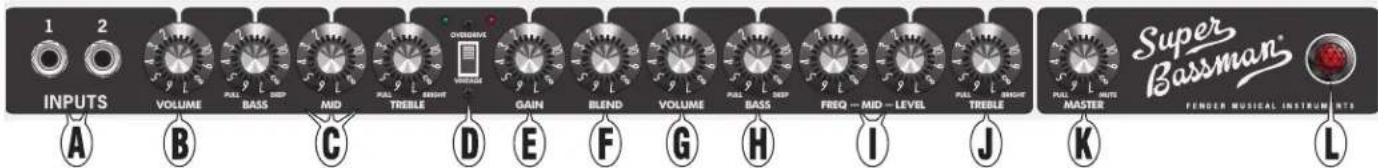

Face avant
A. INPUTS: Connectez votre basse à l'entrée qui sonne le mieux. L'entrée 2 est moins sensible (-6 dB) avec une réponse plus claire avec les basses actives ou à niveau de sortie élevé. Si vous utilisez les deux entrées en même temps, leur sensibilité est identique, à -6 dB. B. VOLUME: Détermine le niveau du canal Vintage. C. BASS/MID/TREBLE: Réglages de timbre classiques à atténuation (passifs). Tirez sur le bouton BASS pour accentuer les basses (DEEP). Tirez sur le bouton TREBLE pour étendre la plage des fréquences aiguës vers le haut (BRIGHT). D. SÉLECTEUR DE CANAL: Sélectionne le canal actif comme indiqué par les Leds verte et rouge. Lorsque le canal VINTAGE est sélectionné (position basse, Led verte), les boutons de gauche (B–C) sont actifs. Lorsque le canal OVERDRIVE est sélectionné (position haute, Led rouge), les boutons de droite (E–J) sont actifs.
Vous pouvez utiliser le pédalier fourni pour sélectionner les canaux. Voir FOOTSWITCH (U) en page suivante.
E. GAIN: Détermine le taux de distorsion à lampes du préampli du canal Overdrive. F. BLEND: Détermine le niveau de la distorsion (bouton GAIN) mélangée au signal clair de la basse. Une valeur faible permet de conserver un signal clair, avec du mordant. Les valeurs plus élevées produisent des sons plus saturés et ajoutent du Sustain. Réglez sur 1 pour obtenir un son clair d'amplificateur basse à lampes.
G. VOLUME: Détermine le volume du canal Overdrive. Utilisez avec le réglage de GAIN (E) pour régler le volume sonore global du canal Overdrive. H. BASS: Détermine l'atténuation/accentuation des basses fréquences (±15 dB) du canal Overdrive. Placez le bouton en position centrale crantée pour obtenir une réponse plate dans les basses. Tirez sur le bouton pour accentuer les basses fréquences (DEEP). I. MID FREQ/MID LEVEL: Utilisez le bouton FREQ pour sélectionner la fréquence de travail du bouton LEVEL, qui atténue/accentue cette fréquence médium (±18 dB) du canal Overdrive. Placez le bouton LEVEL en position centrale crantée pour obtenir une réponse plate dans les médiums.
Il est plus facile de régler les médiums lorsque le bouton LEVEL est au maximum ou au minimum, car le choix de la fréquence FREQ est évidente. Une fois que vous avez trouvé la fréquence FREQ, réglez le niveau avec le bouton LEVEL.
J. TREBLE: Détermine l'atténuation/accentuation des hautes fréquences (±15 dB) du canal Overdrive. Placez le bouton en position centrale crantée pour obtenir une réponse plate dans les aigus. Tirez sur le bouton pour accentuer les hautes fréquences (BRIGHT). K. MASTER: Volume général de l'amplificateur. Tirez sur le bouton pour couper toutes les sorties sauf la sortie TUNER, vous permettant de vous accorder en silence. L. TÉMOIN SECTEUR: S'allume lorsque l'amplificateur est sous tension.
Connexion des jacks 6,35 mm
REMARQUE : Les Jacks TUNER OUT (V), POWER AMP IN et PRE AMP OUT (W) sont de type symétrique stéréo (pointe/bague/corps). T = Pointe (point chaud +), R = Bague (point froid -) et GND = masse. Bien qu'il soit possible d'utiliser des cordons blindés guitare standards mono (pointe/corps), l'utilisation de cordons symétriques en Jacks stéréo avec ces connecteurs améliore le rapport signal/bruit et réduit les bruits de ronflement.

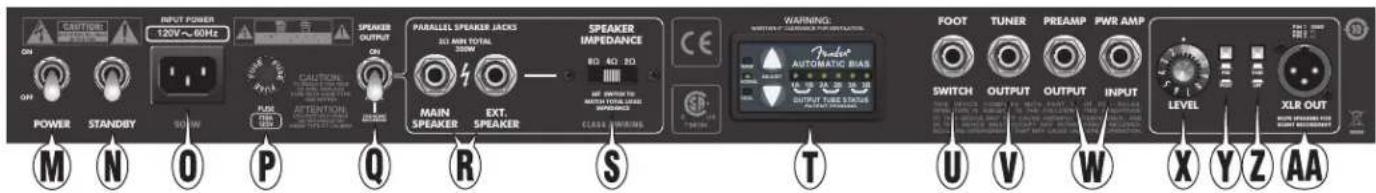

Face arrière
M. INTERRUPTEUR POWER: Place l'amplificateur sous/hors tension. Pour utiliser l'ampli, l'interrupteur POWER et le commutateur STANDBY (N) doivent être sur "ON". Placez-les sur "OFF" pour placer l'ampli complètement hors tension.
Vous pouvez accroître sensiblement l'espérance de vie des lampes en maintenant la position "STANDBY" pendant 60 secondes après avoir placé l'interrupteur Power sur "ON".
N. STANDBY: En position "STANDBY", la haute tension n'est plus appliquée aux lampes préamplificatrices et de sortie, ce qui accroît leur espérance de vie et coupe le signal. Les filaments restent en chauffe et sont prêts à l'utilisation.
Utilisez le STANDBY et non l'interrupteur POWER lors des pauses pour étendre l'espérance de vie des lampes et éviter toute attente de chauffe des lampes avant de pouvoir jouer.
O. EMBASE SECTEUR: Connectez à une prise secteur de tension/fréquence identique à celle indiquée par la sérigraphie INPUT POWER au-dessus de l'embase secteur.
P. FUSIBLE GÉNÉRAL: Protège l'amplificateur des défaillances secteur. Remplacez-le par un autre absolument identique (caractéristiques sérigraphiées sous le fusible).
Q. SPEAKER OUTPUT: Sélectionnez la position MUTE pour couper les sorties des enceintes MAIN et EXTENSION (R) mais pas la sortie XLR OUT (AA). Ceci vous permet d'enregistrer en "silence" le signal du préampli, tout en protégeant les étages de sortie lorsque les haut-parleurs sont déconnectés, et pour réduire l'usure les lampes de puissance.
R. SORTIES MAIN SPEAKER/EXT. SPEAKER: Connectez les enceintes, puis réglez le sélecteur SPEAKER IMPEDANCE (S).
Vous devez TOUJOURS connecter une enceinte à la sortie MAIN SPEAKER avant de placer l'ampli SOUS TENSION au risque de l'endommager. Placez-le en STANDBY (N) ou placez le commutateur SPEAKER OUTPUT (Q) sur MUTE pendant que vous modifiez la connexion aux enceintes.
S. SPEAKER IMPEDANCE: Réglez sur la position correspondant à l'impédance totale des enceintes connectées, comme suit :
| ENCEINTE PRIMAIRE (MAIN) | ENCEINTE SECONDAIRE (EXT.) | IMPÉDANCE TOTALE | POSITION DU SÉLECTEUR D'IMPÉDANCE | ||
| 8 Ω | + | Aucune | = | 8 Ω | 8 Ω |
| 8 Ω | + | 8 Ω | = | 4 Ω | 4 Ω |
| 4 Ω | + | 8 Ω | = | 2,6 Ω | 4 Ω |
| 4 Ω | + | Aucune | = | 4 Ω | 4 Ω |
| 4 Ω | + | 4 Ω | = | 2 Ω | 2 Ω |
| 2 Ω | + | Aucune | = | 2 Ω | 2 Ω |
Placez l'ampli en STANDBY (N) ou réglez le commutateur SPEAKER OUTPUT (Q) sur MUTE lorsque vous modifiez le réglage SPEAKER IMPEDANCE.
T. AUTOMATIC BIAS: Surveille et adapte la polarisation des lampes de sortie. Consultez la section sur la fonction Fender Automatic Bias en page suivante pour de plus amples détails. U. FOOTSWITCH: Connectez le pédalier fourni à cette embase pour changer de canal au pied. Lorsque le pédalier est connecté, la touche CHANNEL SELECT (D) de face avant est désactivée, mais la Led de repère de canal fonctionne toujours. V. TUNER: Connectez votre accordeur à cette sortie. W. PREAMP OUT/POWER AMP IN: Jacks d'entrée/sortie multifonctions pouvant être utilisés de diverses façons :
- Boucle d'Effets Externes: Reliez la sortie PREAMP OUTPUT à l'entrée de l'effet et reliez l'entrée PWR AMP INPUT à la sortie de l'effet. Le niveau nominal du signal est à niveau ligne (+4 dBu) et convient aux effets en Rack professionnels. Le bouton MASTER (K) affecte le niveau de départ — le niveau de retour se règle sur le processeur externe.
- Utilisation de Plusieurs Amplis Super Bassman: Reliez la sortie PREAMP OUTPUT du premier ampli à l'entrée POWER AMP IN de l'ampli esclave. Les boutons du premier ampli contrôlent l'ampli esclave.
X. LEVEL: Utilisez ce bouton pour régler le niveau de la sortie XLR OUT (AA) en fonction de la sensibilité des équipements connectés en aval. Y. PRE/POST: Sélectionnez "POST" pour que le signal de la sortie XLR OUT comprenne tous les réglages du préamplificateur (B-C ou E-J). Sélectionnez "PRE" pour obtenir un signal à lampe DIRECT, indépendant des réglages du préamplificateur. Z. GROUND/LIFT: Sélectionnez "LIFT" pour découpler la masse de l'embase XLR OUT, ce qui peut réduire les ronflements dans certaines situations. En utilisation normale, laissez cette touche relâchée, en position "GND" (pour Ground = masse). AA. XLR OUT: Sortie ligne symétrique pour la connexion à une console de mixage ou d'enregistrement. Réglez le commutateur SPEAKER OUTPUT (Q) sur "MUTE" pour enregistrer en silence. BB. FUSIBLES DE GRILLE DE LAMPES DE SORTIE: Ces fusibles protègent l'amplificateur des pannes liées aux dysfonctionnements des paires de lampes de puissance.
Remplacez les fusibles uniquement par d'autres de valeurs identiques à celles sérigraphiées sous le porte-fusible.
Polarisation automatique fender
Quasiment tous les musiciens sont à la recherche du son incomparable des amplis à lampes, mais ces amplis lourds remplis de lampes qui doivent être surveillées et parfois remplacées peuvent intimider. La fonction de polarisation automatique optimise le
fonctionnement, les performances et l'espérance de vie des lampes.
Polarisation: de quoi s'agit-il ? en quoi est-ce important?
Le réglage de polarisation (Bias, en anglais) de votre ampli détermine le courant de repos de chaque lampe. En d'autres termes, le réglage de polarisation (WARM-Chaud/NORMAL/COOL-Froid), détermine la puissance délivrée par chaque lampe au repos (sans signal en entrée).
Les lampes sont complexes à fabriquer de façon homogène. De ce fait, elles sont ensuite mesurées et "organisées" par groupes de performances identiques. Toutes les lampes de même catégorie peuvent utiliser la même valeur de polarisation. Pour cette raison, dans le cas des amplis à lampes traditionnels (sans système de polarisation automatique Fender Automatic Bias), il est nécessaire de remplacer toutes les lampes de sortie en même temps, par des lampes "appairées" de même catégorie. De plus, si la nouvelle paire n'est pas de même catégorie, l'ampli doit être confié à un technicien qui doit régler la polarité.
La polarisation automatique Fender surveille la polarisation de chaque lampe. En cas de panne d'une lampe, il n'est plus nécessaire de toutes les remplacer par des lampes appairées. Il vous suffit de remplacer la lampe défectueuse par une autre de même type et de même catégorie. Lorsque le temps est venu de remplacer les six (6550C) lampes de sortie en même temps, vous pouvez utiliser six lampes appairées de N'IMPORTE QUELLE catégorie.
La polarisation affecte le son de l'amplificateur, la dynamique, l'espérance de vie des lampes, et la consommation électrique, comme suit :
WARM : Son plus agressif (moins clair), attaque plus rapide. Durée de vie moins longue des lampes, consommation accrue.
NORMAL : Réglage type. Bon équilibre entre son et durée de vie des lampes.
COOL : Son moins agressif (plus clair), attaque plus douce. Durée de vie plus longue des lampes, consommation électrique réduite.
Réglage de la polarisation:
Appuyez sur les touches haut/bas ADJUST de réglage WARM/COOL. En partant de NORMAL, vous pouvez appuyer 5 fois pour faire défiler tous les réglages de polarisation, de (par lampe) 23 mA (COOL) à 28 mA (NORMAL) et 33 mA (WARM). L'amplificateur n'a pas besoin d'être en Standby pour ce réglage. Attendez 10-20 secondes pour que le réglage se stabilise. Les Leds cessent de clignoter à la fin du réglage.
REMARQUE : Pour conserver la richesse sonore des lampes, la fonction de polarisation automatique ne modifie pas la polarisation pendant que vous jouez. Elle attend que l'amplificateur soit au repos ou qu'il soit utilisé à très faible niveau.
Maintenez les touches haut/bas enfoncées en même temps pour régler la polarisation sur sa valeur d'usine (NORMAL). Revenez au réglage d'usine après avoir remplacé toutes les lampes par un jeu complet de catégorie différente.
Leds de statut des lampes desortie
La fonction de polarisation automatique Fender affiche une Led par lampe de sortie avec sa position de gauche à droite, à l'arrière de l'amplificateur. Ces Leds indiquent le statut des lampes et peut vous aider en cas de réparation ou de problème :
| LED verte se déplaçant de gauche à droite | Les lampes se mettent en chauffent. Attendez toujours au moins une minute avant de sortir du STANDBY. Le commutateur SPEAKER OUTPUT doit être sur ON, sinon l'amplificateur reste en phase de mise en chauffe.REMARQUE: Si le commutateur STANDBY est placé sur ON avant une minute (non conseillé), l'affichage ne se met à jour qu'après la minute de mise en chauffe. |
| LED verte non clignotante | La lampe est OK et fonctionne avec une bonne polarisation pour le niveau souhaité (WARM/NORMAL/COOL). |
| LED verte clignotante | La polarité de la lampe est en cours de réglage, ce qui peut prendre 20 secondes.REMARQUE: Si la Led clignote pendant plus de 5 minutes (après la mise en chauffe ou le réglage de polarisation), la lampe est usée et doit être remplacée. |
| LED orange | La lampe se dégrade et doit être remplacée par une autre de la même catégorie. |
| Dans l'une des paires (1A/1B, 2A/2B, 3A/3B), l'une des LEDS est rouge et l'autre est orange | La lampe indiquée par la Led rouge est en panne et doit être remplacée (consultez la section sur le remplacement des lampes en page suivante). La lampe indiquée par la Led orange a été isolée et retirée du circuit pour que l'ampli fonctionne correctement avec les lampes restantes (paires indiquées par les Leds vertes).REMARQUE: Dans ces conditions, l'amplificateur continue de fonctionner en sécurité (et vous permet de finir votre concert), mais avec les lampes restantes et moins de puissance. |
| Dans l'une des paires (1A/1B, 2A/2B, 3A/3B) les deux LEDS sont rouges | Parfois, si une lampe tombe en panne en présence de certains niveaux de signaux élevés, la polarisation automatique ne peut pas déterminer quelle lampe dans la paire est en panne, et affiche les deux en rouge. L'utilisation reste sécurisée dans ce mode, mais la puissance est limitée. Il y a deux façons de réparer cet incident (consultez le chapitre sur le remplacement des lampes):1. Remplacez les deux lampes rouges, puis le fusible (BB).OU2. Trouvez la lampe défectueuse pour ne remplacer que celle-ci. C'est la meilleure solution si vous ne pouvez pas remplacer les deux lampes (comme en concert ...), et si vous avez des fusibles.A. Remplacez l'une des lampes en rouge par une lampe qui fonctionne correctement. Conservez l'ancienne lampe, au cas où elle serait bonne.B. Remplacez le fusible (BB) par un autre identique.C. Placez sous tension avec l'interrupteur POWER (M), et laissez l'ampli en STANDBY (N) au moins 1 minute.D. Sortez du STANDBY, attendez 10-15 secondes que la polarisation automatique détermine le statut des lampes et rafraîchisse l'affichage.E. Si toutes les Leds sont maintenant vertes, vous avez remplacé la lampe défectueuse (débarrassez vous-en comme il convient).F. Si les deux Leds restent rouges, vous avez remplacé la mauvaise lampe. Conservez la lampe et passez à l'étape G.G. Retirez l'autre lampe rouge et remplacez-la par la lampe retirée à l'étape A. Répétez les étapes B-E.H. Si les deux Leds restent rouges, les deux lampes sont défectueuses. Remplacez la lampe de l'étape g par une lampe neuve (débarrassez vous-en comme il convient). Répétez les étapes B-E. |
| Toutes les LEDS sont rouges ou oranges | Plusieurs lampes sont en panne : l'amplificateur est silencieux. Vérifiez chaque paire de lampes comme décrit (cas très rare).REMARQUE: En cas d'absence d'une lampe, la Led s'allume en orange. Une paire de lampes peut aussi s'allumer en orange si le fusible de la paire est absent et si le système de polarisation ne détecte pas de dysfonctionnement des lampes. |
| Toutes les LEDS clignotent lente-ment | L'amplificateur est en STANDBY (N) ou le commutateur SPEAKER OUTPUT (Q) a été réglé sur MUTE. |
Remplacement des lampes
Le Super Bassman® utilise les lampes suivantes :

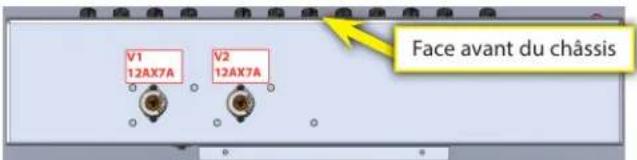

Préamplificateur : Deux lampes 12AX7A (V1, V2)
(Châssis supérieur, vu de dessous)

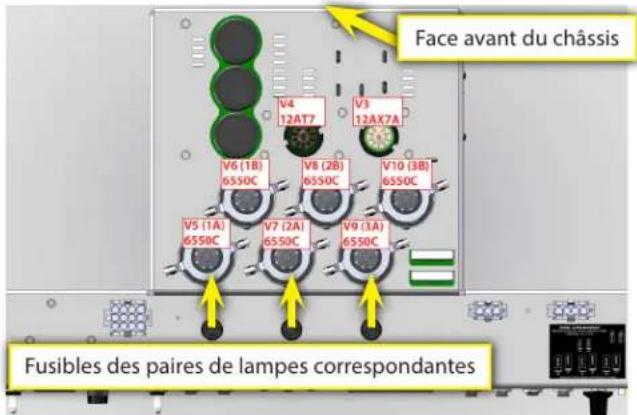

Amplificateur de puissance : Une 12AX7A (V3), une 12AT7 (V4) et six lampes de puissance 6550C (V5, V6, V7, V8, V9 et V10)
(Châssis inférieur, vu de dessus)
Si l'amplificateur ne fonctionne pas comme il le devrait, consultez l'assistance technique ci-dessous. Avec les amplificateurs à lampes, les lampes sont les composants les plus fragiles et peuvent être remplacées par l'utilisateur. Si vous devez les remplacer, lisez et suivez les étapes suivantes avec soin. Si vous ne souhaitez pas le faire vous-même, confiez l'ampli à un centre de réparation Fender. Toutes les autres pannes doivent être confiées à un centre de réparation Fender. Cet appareil ne contient aucune autre pièce remplaçable par l'utilisateur. Cet amplificateur utilise des tensions électriques qui peuvent vous être fatales. Les composants des amplificateurs à lampes sont également très chauds. Le non respect de ces consignes peut entraîner des dommages aux équipements et des blessures aux personnes.
Comment remplacer les lampes de votre amplificateur
- Si le circuit de polarisation automatique Fender indique une lampe défectueuse, notez laquelle ou lesquelles. REMARQUE : Les lampes défectueuses s'affichent comme telles jusqu'à leur remplacement, même après la mise hors tension.
- Placez l'ampli hors tension et retirez le cordon secteur de l'embase (O). Déconnectez les autres câbles s'ils vous gênent (enceintes, sortie ligne, effets, etc.).
- Attention : Les lampes et transformateurs sont très chauds et peuvent vous brûler. Attendez que l'ampli refroidisse avant de passer à l'étape 4.
- Une fois l'ampli refroidi, pour accéder aux lampes préamplificatrices, utilisez un tournevis cruciforme n° 2 et desserrez les 4 vis au nickel retenant la grille avant sous les réglages de la face avant. Vous pouvez accéder aux lampes de sortie avec un tournevis cruciforme, en retirant les 5 vis noires retenant la grille arrière en métal. Retirez la grille lentement et déconnectez le VENTILATEUR.
5 Vous pouvez maintenant accéder à toutes les lampes. Les lampes préamplificatrices sont équipées de blindages en métal que vous devez faire tourner en tirant pour les ôter. Tirez sur les lampes en les maintenant droites. Les petites lampes Driver à côté des lampes de puissance ne sont pas blindées et vous pouvez directement les extraire. Les lampes de puissance possèdent chacune une bague de retenue (et une rondelle isolante) avec ressorts. Tirez doucement sur les fixations, pardessus la lampe et laissez-les sur les côtés. Tirez tout droit sur la lampe en évitant de la faire pivoter sur les côtés (attention : risque de casse). Les lampes offrent une certaine résistance. Attention : ne faites pas tourner la lampe sur son support, car le repère de positionnement de la lampe risque de fracturer le support de la lampe sur le châssis, ce qui n'est pas couvert par la garantie Fender Electronic. Si vous préférez confier cette opération à un technicien, confiez l'amplificateur à un centre agréé par Fender.
6 Consultez cette illustration pour repérer les lampes. Les porte-fusibles indiquent les paires de lampes correspondantes. 7. Remplacez les lampes défectueuses par d'autres de même type. Lisez les chapitres suivants pour en savoir plus sur la manipulation des lampes. Les lampes de sortie doivent être remplacées par le même modèle (6550C) de même catégorie. 8. Remplacez tous les fusibles nécessaires. REMARQUE : Les fusibles utilisés peuvent être fondus sans montrer aucun signe extérieur visible. Si la polarisation automatique Fender indique une panne sur une ou plusieurs lampes, remplacez le fusible correspondant, même s'il a l'air en bon état. 9. Installez la grille avant avec les quatre vis en nickel. Installez la grille arrière avec les cinq vis noires. Connectez les fils du ventilateur avant de remettre la grille arrière. 10. Reconnectez les câbles déconnectés à l'étape 2. 11. Reconnectez le cordon secteur. 12. Placez l'ampli sous tension—attendez 1 minute en Standby. 13. Maintenez les touches haut/bas enfoncées pendant 2 secondes pour initialiser le circuit de polarisation automatique. 14. Sortez l'ampli du Standby et attendez que le circuit Fender de polarisation automatique mette à jour l'affichage (de 10 à 15 secondes). Si le système indique que les lampes sont toujours défectueuses, le nouveau fusible ou les nouvelles lampes ne sont pas bons. Répétez les étapes 1-14, avec de nouveaux fusibles et/ou de nouvelles lampes.
Remarque sur la manipulation des lampes
Il est important de ne pas laisser d'empreintes, de traces de graisses, ou toute autre substance étrangère sur le verre des lampes. C'est notamment important avec les lampes de sortie. En présence de traces de doigts ou autre, la lampe surchauffe sur cette zone, ce qui peut entraîner des craquements dans le verre et une panne prématurée de la lampe. Certaines personnes conseillent de ne pas toucher du tout les lampes avec les doigts, mais ceci est difficilement évitable. Procédez comme suit pour garantir une espérance de vie optimale de vos lampes :
- Lavez-vous les mains avant de manipuler les lampes.
- Touchez-les le moins possible.
- Pour terminer, essuyez les lampes avec un tissu sec et propre afin d'effacer toutes les empreintes ou substances étrangères.
Consultez le synoptique de l'amplificateur Super Bassman en page 6 pour toute référence.
PROBLÈME : Il n'y a pas de son en sortie de mon Super Bassman", bien que ma basse soit connectée, et que le témoin de mises sous tension rouge (L) soit allumé.
Solutions:
- Vérifiez que les boutons de VOLUME (B et G) et le MASTER Volume (K) soient réglés au-dessus de 1.
- Vérifiez que le bouton MASTER (K) soit enfoncé (pas en "MUTE").
- Vérifiez que le STANDBY (N) soit en position haute. • Vérifiez la position du commutateur (Q).
- Si vous avez connecté des équipements à la boucle externe {W} (entre la sortie PREAMP OUTPUT et l'entrée PWR AMP INPUT), vérifiez qu'ils soient sous tension et en ordre de fonctionnement. Si le fait de déconnecter la fiche de l'embase PWR AMP INPUT résout le problème, la source du dysfonctionnement vient des équipements externes, pas du Super Bassman.
- Contrôlez le statut des lampes de SORTIE avec le système de polarisation (T). En cas de problème avec les lampes de sortie, consultez le chapitre 'Polarisation automatique Fender'.
- Vérifiez que le câble d'enceinte soit correctement connecté à l'ampli par l'embase MAIN SPEAKER (R).
- Essayez de remplacer les câbles d'enceintes et d'instrument.
- Essayez un autre instrument. SI aucune de ces solutions ne fonctionne, regardez du côté des lampes préamplificatrices (voir plus bas).
PROBLÈME : Il n'y a pas de son en sortie de l'ampli avec un instrument connecté à l'entrée INPUT (A), mais l'ampli FONCTIONNE lorsque je connecte l'instrument directement à l'entrée POWER AMP INPUT (W).
SOLUTIONS : L'une des lampes préamplificatrices V1 ou V2 (deux lampes 12AX7) est défectueuse. Si l'amplificateur fonctionne normalement avec le canal VINTAGE, mais pas avec le canal OVERDRIVE (sauf si le réglage BLEND F est réglé sur 1), remplacez la lampe V2 par une lampe neuve. Sinon, remplacez la lampe V1 par une nouvelle lampe.
PROBLÈME : L'amplificateur génère un bruit de Larsen puissant, même sans instrument relié, en particulier lorsque le Volume, le Gain, ou les réglages de timbre sont poussés dans chaque canal. Ou l'amplificateur génère des bruits de résonance, qui sonnent comme des cloches sur certaines notes. Ou il y a des bruits mécaniques qui s'entendent dans les haut-parleurs lorsque je touche l'ampli (par exemple, avec une baguette).
SOLUTIONS : Les lampes préamplificatrices deviennent microphoniques. Remplacez V1 et/ou V2 (deux lampes 12AX7) par des neuves. Si le problème ne se manifeste que dans le canal OVERDRIVE, commencez par remplacer V2, et voyez.
PROBLÈME : Les signaux sont présents et normaux dans les sorties PREAMP OUT (W) et XLR (AA) (position PRE ou POST) -ET- le circuit de polarisation (T) indique que toutes les lampes de sortie sont bonnes (Leds vertes), mais l'ampli manque de puissance et de punch, le son est différent, ou il n'y a pas de son dans les enceintes.
SOLUTIONS : La lampe Driver V3 (12AX7) et/ou V4 (12AT7) est en panne. Remplacez V3 par une nouvelle lampe. Si l'ampli ne fonctionne toujours pas normalement, remplacez aussi V4.
PROBLÈME : Un ou plusieurs fusibles de grille de lampes DE PUISSANCE (BB) fondent constamment, même après remplacement par un autre identique (T100 mA L). La fonction AUTOMATIC BIAS (T) indique les lampes défectueuses (Leds allumées en rouge).
SOLUTIONS : L'une ou les deux lampes de la paire sont en panne. Remplacez les lampes par des lampes de même type et catégorie.
ASTUCE : Consultez le chapitre 'Polarisation automatique Fender' sur le diagnostic des lampes de puissance.
PROBLÈME : Le fusible PRIMARY/MAINS FUSE (P) fond constamment, même en le remplaçant par un autre exactement identique.
SOLUTIONS : Il y a une défaillance électrique qui doit être réparée par un centre autorisé par Fender.
ASTUCE : Essayez de remplacer le fusible PRIMARY/MAINS (P) (par un autre exactement identique) et placez les commutateurs POWER et STANDBY sur ON, avec tous les fusibles POWER TUBE SCREEN FUSES (BB) sortis. Si le problème disparaît (le fusible ne fond pas), le problème vient d'une ou plusieurs lampes de puissance. Consultez le chapitre 'Polarisation automatique Fender' sur la façon de diagnostiquer les lampes de puissance défectueuses.
Caractéristiques Techniques
| RÉFÉRENCE | 2249000000 (120 V, 60 Hz) | 2249001000 (110 V, 60 Hz) TW | 2249003000 (240 V, 50 Hz) AUS | 2249004000 (230 V, 50 Hz) UK |
| 2249005000 (220 V, 50 Hz) ARG | 2249006000 (230 V, 50 Hz) EUR | 2249007000 (100 V, 50/60 Hz) JPN | 2249009000 (220 V, 60 Hz) ROK | |
| PUISSANCE | CONSOMMATION : 900 W | SORTIE : 300 W dans 8 Ω, 4 Ω ou 2 Ω pour une DHT <5 % | ||
| IMPÉDANCES D'ENTRÉE | INPUT 1 : >820 kΩ | INPUT 2 : 136 kΩ (-6 dB) | POWER AMP : 43 kΩ (symétrique) | |
| IMPÉDANCES DE SORTIE | XLR OUT : 50 Ω (symétrique) | TUNER : 220 Ω (symétrique) | PREAMP : 220 Ω (symétrique) | |
| RÉGLAGES DE TIMBRE VINTAGE | BASS : Plage de 10 dB à 40 Hz (MID : 5, TREBLE : 5) | MID : Plage de 15 dB à 400 Hz (BASS : 5, TREBLE : 5) | TREBLE : Plage de 9 dB à 4 kHz (BASS : 5, MID : 5) | |
| RÉGLAGES DE TIMBRE OVERDRIVE | BASS : ±15 dB à 80 Hz (Deep : -18 dB à 640 Hz) | MID LEVEL/FREQ : ±18 dB 200 Hz à 3,3 kHz | TREBLE : ±15 dB à 4 kHz (Bright : +10 dB à 6 kHz) | |
| ENCEINTES (CONSEILLÉES) | Bassman 810 (Réf. : 2249200000) | Bassman 610 (Réf. : 2249300000) | Bassman 410 (Réf. : 2249400000) | Bassman 115 (Réf. : 2249500000) |
| LAMPES | Six lampes appairées 6550C (Réf. : 0048489000) | Trois12AX7A (Réf. : 0013341000) | Une 12AT7 (Réf. : 0023531000) | |
| FUSIBLES | VERSIONS 100 V–120 V : F 10 A L, 125 V (principal) ; Trois T100 mA L, 250 V (lampes de puissance) | VERSIONS 220 V–240 V : F 5 A L, 250 V (principal) ; Trois T100 mA L, 250V (lampes de puissance) | ||
| ACCESSOIRES (FOURNIS) | PÉDALIER : 1 contacteur, Vintage (Réf. : 0057172000) | |||
| DIMENSIONS | HAUTEUR : 25,4 cm) | LARGEUR : 62,2 cm | PROFONDEUR : 34,3 cm | POIDS : 29,5 kg |
Caractéristiques sujettes à modifications sans préavis.
