Tipo de producto	Cabezal amplificador de válvulas para bajo
Marca	Fender
Modelo	Super Bassman
Potencia de salida	300 W RMS a 8 Ω, 4 Ω o 2 Ω (THD < 5 %)
Consumo eléctrico	900 W
Alimentación	100–240 V CA, 50/60 Hz según versión
Canales	2 (Vintage y Overdrive) con selección a pedal
Ecualización Vintage	Graves pasivo, Medios pasivo, Agudos pasivo + Deep/Bright (PULL)
Ecualización Overdrive	Graves ±15 dB, Medios Frecuencia variable 200 Hz–3,3 kHz ±18 dB, Agudos ±15 dB
Válvulas de potencia	6 × 6550C
Válvulas de previo	3 × 12AX7A, 1 × 12AT7
Polarización automática	Sí (Fender Automatic Bias) con ajuste WARM/NORMAL/COOL
Salidas de altavoz	Main Speaker + Extension, conmutador de impedancia 2/4/8 Ω
Salida XLR	Sí, nivel de línea, pre/post con Ground Lift
Bucle de efectos	Sí (PREAMP OUT / POWER AMP IN) a nivel de línea
Salida de afinador	Sí (TUNER OUT)
Entradas de instrumento	2 (entrada 1 alta sensibilidad, entrada 2 a -6 dB)
Pedal incluido	Sí, para cambio de canal
Dimensiones (Al. × An. × Pr.)	25,4 × 62,2 × 34,3 cm
Peso	29,5 kg
Fusible principal	F 10 A L (125 V) o F 5 A L (250 V) según versión
Fusibles de potencia	3 × T100 mA L (250 V)
Mantenimiento	Limpiar con un paño seco. Reemplazar las válvulas gastadas. Confíe cualquier reparación compleja a un centro autorizado.

Preguntas frecuentes - Super Bassman FENDER

¿Cuál es la potencia del amplificador Super Bassman?

El cabezal entrega 300 vatios RMS a 8 Ω, 4 Ω o 2 Ω con una distorsión inferior al 5%.

¿Cómo encender correctamente el amplificador?

Coloque el interruptor POWER en ON, luego espere 60 segundos en posición STANDBY antes de conmutar a ON para prolongar la vida útil de las válvulas.

¿Cómo cambiar entre los canales Vintage y Overdrive?

Use el selector CHANNEL SELECT en el panel frontal o conecte el pedal incluido en la entrada FOOTSWITCH para conmutar a distancia.

¿Qué hacer si el amplificador no produce sonido?

Verifique que los volúmenes (Vintage/Overdrive y Master) no estén a cero, que el MASTER no esté en posición MUTE (tirado), que el STANDBY esté en ON, y que el conmutador SPEAKER OUTPUT no esté en MUTE. Verifique también el cable de altavoz y el instrumento.

¿Cómo ajustar la polarización de las válvulas?

La polarización automática se ajusta mediante los botones ADJUST (arriba/abajo) en la parte trasera. Puede elegir entre WARM, NORMAL y COOL. Mantenga ambos botones presionados para volver al ajuste de fábrica.

¿Cómo reemplazar una válvula defectuosa?

Apague y desenchufe el amplificador. Espere a que se enfríe. Retire las rejillas delantera y trasera, luego reemplace la válvula indicada por un LED rojo por una válvula del mismo tipo (6550C para potencia, 12AX7A/12AT7 para previo). Reemplace también el fusible correspondiente. Siga el procedimiento de reinicio después del reemplazo.

¿Puedo grabar en silencio con este amplificador?

Sí, coloque el conmutador SPEAKER OUTPUT en MUTE: las salidas de altavoz se cortan pero la salida XLR permanece activa para la grabación.

¿Qué altavoces Fender se recomiendan?

Los altavoces recomendados son los Bassman 810, 610, 410 y 115.

¿Cómo usar el bucle de efectos?

Conecte la salida PREAMP OUT a la entrada de su efecto y la entrada PWR AMP IN a la salida del efecto. El nivel nominal es de +4 dBu, adecuado para efectos rack.

¿Qué significan los LED de estado de las válvulas?

LED verde fijo: válvula OK. LED verde parpadeante: ajuste de polarización en curso. LED naranja: válvula por reemplazar próximamente. LED rojo: válvula averiada. LED naranja + rojo en un par: una válvula está aislada, el amplificador funciona a potencia reducida. Todas rojas o naranjas: amplificador silencioso.

MANUAL DE USUARIO Super Bassman FENDER

Felicidades y gracias por el escoger el cabezal de bajo de 300 watios a válvulas Fender® Super Bassman. Este amplificador ha sido diseñado para ofrecerle la experiencia definitiva en cuanto a sonido de bajo con dos canales (Vintage/Overdrive), una imagen clásica y una tecnología de última generación diseñada para maximizar el potencial de los diseños clásicos.

El canal Vintage le ofrece el clásico bloque de control de tono pasivo. Este circuito interactivo "solo de corte" añade un distintivo acaramelado a las notas. El canal Overdrive tiene un circuito de control de tono activo, muy rápido y con una gran respuesta, lo que ofrece sonidos muy agresivos. Cambie entre estos sonidos en el escenario con el pedal si quiere una transformación inmediata de su sonido.

El Bias automático Fender elimina la "ansiedad de válvulas" monitorizando y reajustando el bias de las válvulas continuamente para un rendimiento perfecto y advierte en el momento en que es necesaria una reparación. Si quiere realizar una grabación totalmente silenciosa, es fácil. ¡Simplemente coloque el interruptor Speaker Output en MUTE y grabe el sonido del previo a través de la salida XLR sin despertar a sus vecinos.

El Super Bassman le ofrece toda una vida de sonidos naturales, balanceados y potentes, perfectos tanto en el directo como en su mezcla de estudio.

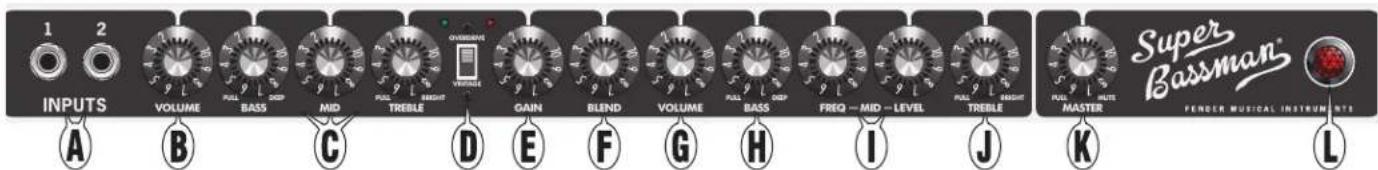

Panel Frontal

A. INPUTS: □ Conecte su bajo en la entrada que le dé el mejor sonido para usted. La toma 2 es una entrada de menor sensibilidad (-6 dB) y ofrece una respuesta más limpia con instrumentos activos o de alto nivel de salida. Si usa a la vez ambas entradas, la sensibilidad de entrada de ambas será la misma, -6 dB las dos.
B. VOLUME: Ajusta el nivel de volumen del canal Vintage.
C. BASS/MID/TREBLE: Clásico circuito de tono solo de corte (pasivo). Tire del mando BASS hacia fuera para ajustar el énfasis del rango de graves (DEEP). Haga lo mismo con el mando TREBLE para realizar el rango de frecuencias agudas (BRIGHT).
D. CHANNEL SELECT: Le permite elegir el canal activo, tal como verá indicado con los pilotos verde y rojo. Cuando haya elegido el canal VINTAGE (interruptor abajo, piloto verde), estarán activos los mandos de la izquierda (B-C). Cuando haya elegido el canal OVERDRIVE (interruptor arriba, piloto rojo), estarán activos los mandos de la derecha (E-J).

También puede usar la pedalera incluida para elegir los canales. Vea FOOTSWITCH (U) en la página siguiente.

E. GAIN: Esto ajusta la cantidad de distorsión del previo a válvulas en el canal Overdrive.
F. BLEND: Controla la cantidad de señal distorsionada (ajustada con GAIN) que se mezclará con la señal de bajo limpia. Los ajustes bajos pueden conservar un sonido más limpio, con una ligera distorsión. Los valores altos producirán sonidos más

distorsionados y añadirán sustain. Ajuste esto a 1 si solo quiere una señal de bajo a válvulas limpia.

G. VOLUME: Esto ajusta el nivel de volumen del canal Overdrive. Uselo junto con el mando GAIN (E) para ajustar el volumen percibido global del canal Overdrive.
H. BASS: Esto ajusta la cantidad de realce o corte (±15 dB) de bajas frecuencias del canal Overdrive. Ajuste este mando a su muesca central para una respuesta plana de los graves. Tire de este mando para ajustar el énfasis de graves (DEEP).
I. MID FREQ/MID LEVEL: Use el mando FREQ para ajustar la frecuencia de medios sobre la que se aplicará el realce o corte (±18 dB) del mando LEVEL en el canal Overdrive. Ajuste LEVEL a su muesca central para una respuesta plana en los medios.

Resulta más sencillo ajustar MID cuando el control LEVEL esté al máximo o mínimo, de forma que el efecto del mando FREQ resulte más evidente. Una vez que haya localizado el ajuste FREQ correcto, ajuste el mando LEVEL al valor deseado.

J. TREBLE: Esto ajusta la cantidad de realce o corte (±15 dB) de frecuencias agudas del canal Overdrive. Ajuste este mando a su muesca central para una respuesta plana de los agudos. Tire de este mando para ajustar el énfasis de agudos (BRIGHT).
K. MASTER: Esto ajusta el volumen global del amplificador. Tire de este mando hacia fuera para anular (mute) todas las salidas del amplificador excepto la salida TUNER, muy útil para afinar el instrumento en silencio.
L. INDICADOR POWER: Se iluminará cuando la unidad esté encendida.

Conexiones TRS

NOTA: Las tomas TUNER OUT (V), POWER AMP IN y PRE AMP OUT (W) son clavijas de tipo TRS (punta/anillo/lateral) balanceadas, con la punta=positivo (+), anillo=negativo (−) y el lateral=masa (GND). Aunque puede usar cables de guitarra "mono" con blindaje de tipo TS (punta/lateral), el uso de cables TRS "stereo" mejorará la relación señal-ruido y reducirá los zumbidos debidos a ruidos de línea.

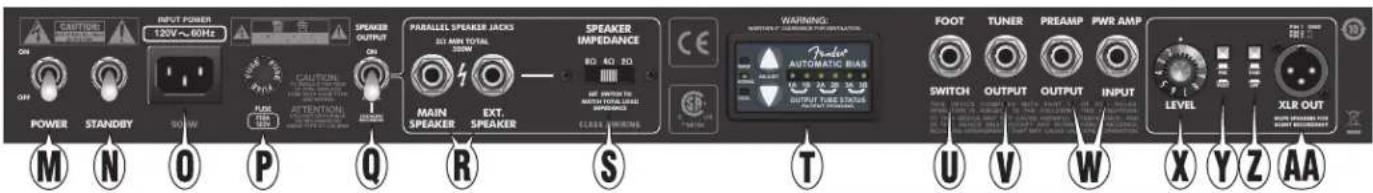

Panel Trasero

M. INTERRUPTOR POWER: Le permite encender y apagar la unidad. Tanto el interruptor POWER como el STANDBY (N) deben estar en la posición "ON" para poder usar el amplificador. Colóquelo en la posición "OFF" para apagarlo completamente.

Puede alargar la vida de las válvulas del amplificador dejando el interruptor Standby en la posición "STANDBY" los 60 primeros segundos después de encender el amplificador.

N. INTERRUPTOR STANDBY: En la posición "STANDBY", la alimentación de alto voltaje es desactivada de las válvulas de previo y etapa de potencia, alargando su vida y anulando el amplificador. Sigue pasando corriente a los filamentos de las válvulas, manteniéndolas calientes y listas para funcionar.

Durante las pequeñas pausas, use este interruptor STANDBY en lugar de apagar el amplificador para alargar la vida de las válvulas y evitar el retardo de calentamiento de las mismas cuando vaya a volver a tocar.

O. TOMA DE CORRIENTE: Conéctela a una salida de corriente con conexión a tierra, del voltaje y amperaje que aparecen especificados encima de esta toma.

P. FUSIBLE PRINCIPAL: Protege el amplificador contra fallos eléctricos. Sustitúyalo solo por otro de idénticas características, especificadas en el receptáculo de fusible de su amplificador.

Q. INTERRUPTOR SPEAKER OUTPUT: Elija la posición MUTE si quiere desactivar las salidas de altavoz MAIN y EXTENSION (R) pero no la salida XLR OUT (AA). Esto le permite una grabación "silenciosa" haciendo que el previo siga activo y protegiendo la etapa de potencia si el altavoz está desconectado y reduciendo el desgaste de las válvulas de la etapa de potencia.

R. MAIN SPEAKER/EXTENSION SPEAKER: Conecte recintos acústicos y ajuste el interruptor SPEAKER IMPEDANCE (S) de acuerdo a sus valores.

Para evitar posibles daños en la unidad, SIEMPRE debe haber un altavoz conectado a la toma MAIN SPEAKER cuando el amplificador esté encendido. Active el interruptor STANDBY (N) o coloque el interruptor SPEAKER OUTPUT (Q) en MUTE cuando vaya a cambiar las conexiones de los altavoces.

S. SPEAKER IMPEDANCE: Ajuste este interruptor a la misma impedancia de carga total de los altavoces que haya conectado, de acuerdo a la tabla siguiente:

MAIN SPEAKER	EXTENSION SPEAKER		IMPEDANCIA TOTAL	AJUSTE SPEAKER IMPEDANCE
8 Ω	+	ninguno	= 8 Ω	8 Ω
8 Ω	+	8 Ω	= 4 Ω	4 Ω
4 Ω	+	8 Ω	= 2.6 Ω	4 Ω
4 Ω	+	ninguno	= 4 Ω	4 Ω
4 Ω	+	4 Ω	= 2 Ω	2 Ω
2 Ω	+	ninguno	= 2 Ω	2 Ω

Active el interruptor STANDBY (N) o coloque el interruptor SPEAKER OUTPUT (Q) en MUTE cuando vaya a cambiar el ajuste SPEAKER IMPEDANCE.

T. AUTOMATIC BIAS: Esto monitoriza y ajusta el valor bias de las válvulas de etapa de potencia de su amplificador. Consulte la sección de Bias automático Fender de la página siguiente para más detalles.

U. FOOTSWITCH: Conecte aquí la pedalera incluida para poder cambiar de canal de forma remota. Cuando la pedalera esté conectada, el interruptor CHANNEL SELECT (D) del panel frontal estará desactivado, pero los pilotos indicadores de canal seguirán funcionando normalmente.

V. TUNER: Conecte aquí su afinador de instrumento.

W. PREAMP OUT/POWER AMP IN: Clavijas de entrada/salida multifuncionales que puede usar en distintas configuraciones:

1. Bucle de efectos: Conecte la salida PREAMP OUTPUT a la entrada de su unidad de efectos y PWR AMP INPUT a la salida de dicha unidad. El nivel de señal aquí es nivel de línea nominal (+4 dBu) y resulta perfecto para efectos profesionales de tipo rack. MASTER {K} afecta al nivel de envío y la unidad de efectos controla el nivel de retorno.
2. Varios amplificadores Super Bassman: Conecte la salida PREAMP OUTPUT de la primera unidad a la entrada POWER AMP IN de la unidad auxiliar. Los mandos de la primera unidad controlarán a la segunda.

X. LEVEL: Use esto para ajustar el nivel de salida de la toma XLR OUT {AA} y adaptarlo a la sensibilidad de entrada de dispositivos de sonido externos.

Y. PRE/POST: Elija "POST" para incluir todos los ajustes del previo {B-C o E-J} en la señal de salida XLR OUT. Elija "PRE" para disponer de una señal con saturación a válvulas DIRECTA, sin que se vea afectada por los controles del previo.

Z. GROUND/LIFT: Elija la opción "LIFT" para desconectar la toma de tierra de la salida XLR OUT, lo que puede reducir los zumbidos o ruidos de línea en algunos casos. Por lo general, deje este botón sin pulsar, en la posición "GND" (conexión a tierra).

AA. XLR OUT: Una salida balanceada de nivel de línea para la conexión de este amplificador a mesas de mezclas y sistemas de grabación. Ajuste el interruptor SPEAKER OUTPUT {Q} a "MUTE" si quiere realizar una grabación en silencio.

BB. FUSIBLES DE VÁLVULAS DE POTENCIA: Estos fusibles protegen el amplificador contra fallos de las válvulas en el

correspondiente par de las válvulas de potencia. Sustituya una válvula averiada solo por otra de idénticas características,

especificadas debajo de este receptáculo de fusible.

Bias Automático Fender

Muchos músicos adoran los sonidos ricos y amplios de los amplificadores a válvulas, pero a veces el enorme peso que implica una gran cantidad de válvulas, que además requieren un mantenimiento, intimida un poco. La ventaja de este Bias automático es que alarga al

máximo la vida de las válvulas y asegura un rendimiento sin igual.

Bias: ¿Qué es Eso? y ¿Por Qué es Importante?

El ajuste de bias de su amplificador a válvulas determina la corriente en reposo que fluye a través de cada válvula. En otras palabras, este ajuste (WARM/NORMAL/COOL), determina qué cantidad de potencia fluye a través de cada válvula en el estado de reposo (cuando no esté haciendo pasar ninguna señal a través del amplificador).

Las válvulas son dispositivos complejos y es difícil fabricarlos de forma estandarizada. Por este motivo, se suele hacer test y pruebas sobre ellas y se les asignan "categorías" para ordenarlas en base a sus características de rendimiento. Toda las válvulas que tengan la misma categoría o grado pueden ser ajustadas al mismo bias, que es la razón por la que en los amplificadores a válvulas tradicionales (que no tienen este Bias automático Fender) es necesario sustituir todas las válvulas de salida a la vez y con un "grupo emparejado" del mismo grado. Además, si el nuevo grupo no tiene el mismo grado que el antiguo, el amplificador debe ser llevado al servicio técnico para el reajuste del bias.

El Bias automático de Fender monitoriza el bias de cada válvula de forma individual. Si una válvula falla, ya no es necesario sustituir todas las válvulas de salida por un grupo emparejado. Simplemente sustituya la válvula averiada por otra del mismo tipo y grado. Cuando sea necesario o le interese sustituir las seis válvulas de salida (6550C) a la vez, puede hacerlo por un grupo emparejado (de seis válvulas) de CUALQUIER grado.

El ajuste del bias afecta al sonido del amplificador, su respuesta dinámica, duración de las válvulas y consumo de las siguientes formas:

WARM: Sonido más agresivo (sucio), ataque más rápido. Acorta la vida de las válvulas y conlleva un mayor consumo.

NORMAL: Ajuste típico. Un buen balance entre sonido y duración de las válvulas.

COOL: Un sonido menos agresivo (más limpio), con un ataque más lento. Mayor duración de las válvulas y menor consumo.

Ajuste del Bias de Válvulas

Pulse los botones ADJUST arriba/abajo para los ajustes WARM/COOL. Puede pulsar cada botón hasta 5 veces desde el ajuste NORMAL para llegar al rango máximo de ajuste de bias. El rango de bias (por válvula) va de 23 mA (COOL) a 28 mA (NORMAL) y hasta 33 mA (WARM). No hace falta que el amplificador esté en espera (standby) para este ajuste. Haga una pausa de 10-20 segundos para que el ajuste sea completado. Los pilotos dejarán de parpadear al final del ajuste.

NOTA: Para conservar el precioso sonido a válvulas del amplificador, el Bias automático Fender no realizará ningún ajuste de bias mientras esté pasando señal a través del amplificador y siempre esperará hasta que el amplificador esté en reposo o siendo usado a un nivel muy bajo antes de realizar ningún ajuste.

Mantenga pulsadas las flechas arriba y abajo para restaurar el ajuste de fábrica (NORMAL). Restaure siempre el ajuste de bias al valor de fábrica después de instalar un grupo completo de nuevas válvulas con un grado distinto al del grupo instalado hasta ese momento.

Pilotos de Estado de Válvulas de Salida

El Bias automático Fender tiene un piloto para cada válvula de salida, que se corresponde a la ubicación de cada válvula de izquierda a derecha mirando desde la parte posterior del amplificador. Estos pilotos le muestran en estado activo de las válvulas de salida y pueden ayudarle a la hora de resolver posibles problemas. Aquí tiene una descripción de las funciones de esos pilotos:

Piloto VERDE pasando de izquierda a derecha	Calentamiento de las válvulas. Debería esperar un minuto o más antes de desactivar el modo STANDBY. Debe colocar en ON el interruptor SPEAKER OUTPUT o el amplificador seguirá en el modo de calentamiento.NOTA: Si coloca el interruptor STANDBY en ON antes de un minuto (no recomendable), la indicación no se actualizará hasta pasado el periodo de calentamiento de un minuto.
Piloto iluminado en VERDE	La válvula está OK y funcionando al nivel de bias elegido (WARM/NORMAL/COOL).
Piloto parpadea en VERDE	El bias de esa válvulas está siendo ajustado. Este proceso puede tardar unos 20 segundos.NOTE: Si el parpadeo dura más de 5 minutos (tras el encendido o el ajuste de bias), eso indicará que la válvula está dañada y que debe sustituirla.
Piloto NARANJA	La válvula está gastada, por lo que debería sustituirla por otra nueva del mismo tipo.
En un par (1A/1B, 2A/2B, 3A/3B) un piloto es ROJO y el otro NARANJA	La válvula indicada por el piloto rojo está averiada y debe sustituirla (consulte la sección de Sustitución de válvulas de la página siguiente). La válvula indicada con el piloto naranja ha sido desactivada para hacer que el amplificador funcione de forma segura con los otros pares de válvulas (pilotos verdes).NOTA: En este caso el amplificador seguirá funcionando de forma segura (y podrá terminar su gira), pero solo lo hará con las válvulas de potencia restantes y con menor potencia.
En un par (1A/1B, 2A/2B, 3A/3B) ambos pilotos en ROJO	A veces, si una válvula falla bajo determinadas condiciones de señales de alto nivel, el Bias automático Fender no puede determinar cuál de las válvulas del par ha fallado, por lo que ilumina los dos pilotos del par en rojo. Sigue siendo seguro usar el amplificador en este modo, pero funcionará con una menor potencia (tal como hemos comentado arriba).Hay dos posibles salidas para este caso (consulte la sección de Sustitución de válvulas de la página siguiente):1. Sustituya las dos válvulas cuyos pilotos estén iluminados en rojo y el fusible correspondiente (BB).O2. Trate de localizar cuál es la válvula realmente averiada. Esta es la mejor opción si no puede sustituir ambas válvulas (como en una gira) y no dispone de fusibles de recambio.A. Sustituya una de las válvulas que tenga el piloto en rojo por una nueva o verificada. Conserve la válvula extraída a mano por si finalmente no es la válvula averiada.B. Sustituya el fusible de válvula correspondiente (BB) por otro de idénticas características.C. Coloque POWER (M) en ON, pero deje el amplificador en el modo de espera STANDBY (N) al menos 1 minuto.D. Desactive el modo STANDBY, espere unos 10-15 segundos a que el Bias automático Fender determine el estado de la válvula y actualice la indicación.E. Si ahora todos los pilotos están en verde es que habrá extraído la válvula averiada (deshágase de ella siguiendo las normas de la empresa de limpieza).F. Si los dos pilotos siguen en rojo es que habrá quitado la válvula que no es. Conserve la válvula extraída y pase a G.G. Extraíga la otra válvula del par con el piloto rojo y sustitúyala por la válvula que extrajo en el paso A. Repita los pasos B-E.H. Si siguen estando iluminados los dos pilotos rojos es que LAS DOS válvulas estaban averiadas. Sustituya la válvula del paso g por otra nueva (elimínela también de la forma adecuada) y repita los pasos B-E.
Todos los pilotos en ROJO o NARANJA	Fallan varias válvulas; el amplificador quedará en silencio. Realice los paso anteriores con cada par de válvulas. Esto no es nada habitual.NOTA: Si falta alguna de las válvulas (no está instalada), el piloto de dicha válvula se iluminará en naranja. También se puede iluminar en naranja el piloto de un par de válvulas si el fusible de dicho par no está instalado y el Bias automático Fender no detecta un fallo en la válvula.
Parpadeo lento de todos los pilotos	Ha activado el modo STANDBY (N) en el amplificador o el interruptor SPEAKER OUTPUT (Q) ha sido ajustado a MUTE.

Sustitución de Válvulas

El Super Bassman® usa los siguientes tipos de válvulas:

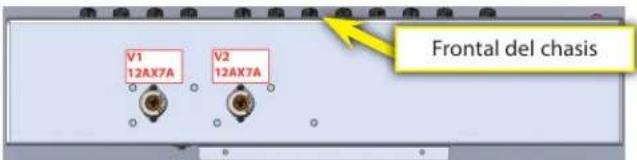

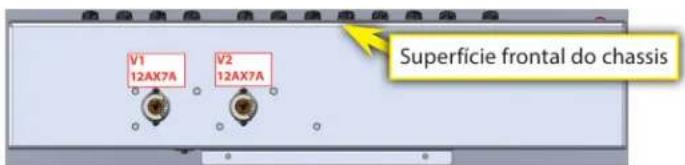

Previo: Dos válvulas 12AX7A (V1, V2)

(Parte superior del chasis, visto desde abajo)

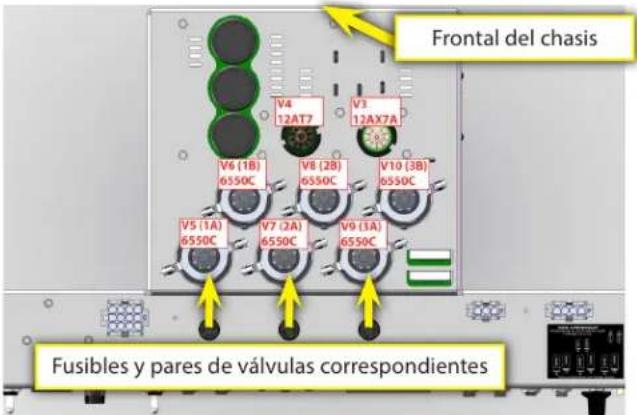

Etapa de potencia: Una válvula 12AX7A (V3), una válvula 12AT7 (V4), y seis válvulas de potencia 6550C (V5, V6, V7, V8, V9 y V10)

(Parte inferior del chasis, visto desde arriba)

Si su amplificador no suena como debería, consulte luego la sección de Resolución de problemas. Por lo general, en la mayoría de amplificadores a válvulas, esas válvulas son el elemento que más suele fallar y pueden ser sustituidas sin llevar su amplificador al servicio técnico oficial. Si debe sustituir alguna de las válvulas, lea y siga estos pasos con cuidado. Si no se ve capaz de sustituir estas válvulas, lleve el amplificador al servicio técnico oficial Fender. Cualquier otra posible reparación deberá ser consultada con el servicio técnico oficial. Dentro de este aparato no hay piezas susceptibles de ser reparadas por el propio usuario. Existe el riesgo de descargas eléctricas mortales dentro de este amplificador. Los componentes de un amplificador a válvulas pueden calentarse mucho. El no seguir al pie de la letra estas instrucciones puede dar lugar a una avería en el amplificador o a daños personales.

Cómo Sustituir las Válvulas de su Amplificador

1. Si el proceso de Bias automático Fender le indica una válvula averiada, tome nota de cuál es la que falla. NOTA: las válvulas averiadas serán indicadas como dañadas hasta que las sustituya, incluso aunque apague y encienda el amplificador.
2. Apague el amplificador y extraiga el cable de alimentación de la toma de entrada IEC (O). También puede desconectar el resto de cables (el de altavoz, salida de línea, bucle de efectos, etc.) para que no le molesten al realizar los pasos siguientes.
3. Cuidado: Las válvulas y transformadores se calientan mucho durante el uso normal y pueden producirle quemaduras. Deje que el amplificador se refrigere antes de pasar al paso 4.

4. Una vez que el amplificador se haya refrigerado, para acceder a las válvulas de previo use un destornillador de estrella del #2 para quitar los 4 tornillos de níquel que sujetan la parrilla frontal debajo de los controles del panel frontal. Para acceder a las válvulas de potencia quite los 5 tornillos negros que sujetan la parrilla metálica posterior con un destornillador de estrella. Separe la parrilla lentamente y desconecte el conector de los cables del ventilador.

5. Ahora tendrá acceso a TODAS las válvulas. Las válvulas de previo tienen unos casquillos metálicos que deberá girar y bajar para poder extraerlas. Tire de las válvulas hacia abajo para extraerlas. Las pequeñas válvulas de control que están cerca de las válvulas de potencia no tienen casquillo y solo debe tirar de ellas hacia arriba para extraerlas. Cada una de las válvulas de potencia tienen un anillo de fijación superior (y una arandela aislante) sujeto por muelles. Tire suavemente de estos anillos hacia arriba y llévelos hacia un lado para liberar la válvula. Tire después de las válvulas hacia arriba para extraerlas, evitando moverlas de un lado a otro para que no se rompan. A veces resulta un poco difícil su extracción. Cuidado: Un excesivo movimiento de un lado a otro puede hacer que la punta de fijación de la parte inferior de la válvula se rompa dentro del conector, en cuyo caso su extracción no quedará cubierta por la Garantía de Fender Electronic Product. Si no se ve capaz de realizar este paso, lleve el aparato al servicio técnico oficial para que lo hagan allí.

6. Consulte en la tabla de válvulas el tipo y ubicación de cada una. Los receptáculos de los fusibles están marcados para indicarle cuáles son los pares de válvulas correspondientes.

1. Sustituya las válvulas averiadas por otras del mismo tipo. Consulte la nota siguiente relativa al método correcto de manejo de las válvulas. Todas las válvulas de salida deben ser sustituidas por otra del mismo tipo (6550C) y categoría o grado.

2. Sustituya todas las válvulas necesarias. NOTA: El tipo de fusible usado con las válvulas puede fundirse sin dar ningún signo evidente de fallo. Si el proceso de Bias automático Fender indica que una o más de las válvulas han fallado, sustituya también el fusible del par de válvulas correspondiente, incluso aunque parezca que está bien.

3. Vuelva a colocar la parrilla frontal y reinstale los cuatro tornillos de níquel si es necesario. Coloque de nuevo la parrilla metálica posterior e instale los cinco tornillos negros. No se olvide de reconectar los cables del VENTILADOR antes de instalar la parrilla metálica trasera.

4. Vuelva a conectar el cable de altavoz y cualquier otro cable de señal que desconectó en el paso 2.

5. Vuelva a conectar el cable de alimentación.

6. Encienda el amplificador, pero déjelo en el modo de espera o standby durante un minuto como mínimo.

7. Mantenga pulsados durante 2 segundos los botones de ajuste arriba/abajo para reiniciar los ajustes de Bias automático.

8. Desactive el modo standby y espere hasta que aparezca la indicación de Bias automático Fender (10-15 segundos). Si la indicación sigue marcando que hay alguna válvula averiada, eso indicará que el fusible o las válvulas de recambio que ha instalado no funcionan bien. Repita los pasos 1-14 con otras válvulas o fusibles nuevos.

Nota Acerca del Manejo de las Válvulas

Es importante que no deje marcadas sus huellas, o grasa, sudor u otras substancias extrañas sobre la superficie de cristal de las válvulas. Esto resulta de una importancia esencial con las válvulas de potencia. En caso de que la superficie de cristal quede con alguna huella dactilar o con grasa, eso puede producir que la válvula se recaliente más de lo normal en ese punto, lo que puede dar lugar a roturas en el cristal y fallos prematuros de la válvula. Hay técnicos que recomiendan que nunca se toquen las válvulas con las manos desnudas. No obstante, eso suele ser casi siempre algo imposible de evitar. Por ello, y para asegurarse de que las válvulas estén limpias y alargar al máximo su vida útil, siga estos pasos:

1. Lávese las manos antes de tocar las válvulas.
2. Toque el mínimo tiempo las válvulas con las manos.
3. Después de instalar las válvulas, límpielas con un trapo suave y seco para eliminar cualquier resto de huellas dactilares y otras substancias extrañas.

Vea en la página 6 el diagrama de bloques de los circuitos del amplificador Super Bassman como referencia.

PROBLEMA: No escucho ningún sonido procedente de mi Super Bassman ^® , pero mi instrumento está conectado, el amplificador está encendido y el piloto rojo (L) del panel frontal está iluminado.

SOLUCIONES:

• Asegúrese de que los mandos VOLUME (B y G) y el volumen MASTER {K} estén ajustados a un valor superior al "1".
• Asegúrese de que el mando de volumen MASTER (K) esté pulsado (y que por tanto no esté activo el "MUTE").
• Compruebe que el interruptor STANDBY (N) no esté pulsado.
• Compruebe la posición del interruptor (Q).
• Si tiene algún dispositivo externo conectado al bucle de efectos (W) (entre PREAMP OUTPUT y PWR AMP INPUT) asegúrese de que esté encendido y funcionando. Si el desconectar el cable de la toma PWR AMP INPUT soluciona el problema, eso indica que el fallo está en el dispositivo externo conectado al bucle de efectos, no en el Super Bassman.
• Compruebe el estado de las válvulas OUTPUT en el panel del Bias automático (T). Si hay algún problema con alguna de ellas, consulte la sección 'Bias automático Fender' para encontrar información acerca de cómo resolver problemas con las válvulas.
• Compruebe que el cable de altavoz esté correctamente conectado entre la toma MAIN SPEAKER (R) y el recinto acústico.
• Sustituya los cables de instrumento y de altavoz.
• Pruebe a conectar un instrumento distinto.
  Si ninguna de estas soluciones arregla el problema, compruebe las válvulas de previo (vea luego).

PROBLEMA: No es emitido ningún sonido desde el amplificador cuando el instrumento está conectado a INPUT (A), pero el amplificador SI FUNCIONA cuando conecta el instrumento directamente a la toma POWER AMP INPUT (W).

SOLUCIONES: Una de las válvulas de previo V1 o V2 (ambas 12AX7) está dañada. Si el amplificador funciona normalmente en el canal VINTAGE pero no lo hace en el canal OVERDRIVE (salvo que BLEND F esté ajustado a 1), sustituya la válvula de previo V2 por otra nueva. En caso contrario, sustituya la válvula de previo V1 por otra.

PROBLEMA: Realimentación del amplificador, produciendo un fuerte pitido, incluso aunque no haya ningún instrumento conectado y especialmente cuando los controles Volume, Gain o de tono están en valores altos en cualquier canal. O el amplificador crea ruidos de repique no deseados, parecidos a campanas, al tocar determinadas nota. O ruidos mecánicos como si fuesen golpes en el chasis del amplificador (como con una baqueta o una púa) son reproducidos a través de los altavoces.

SOLUCIONES: Las válvulas de previo se están volviendo lo que se conoce como microfónicas. Sustituya V1 y/o V2 (ambas 12AX7) por otras nuevas. Si este problema solo se produce en el canal OVERDRIVE, pruebe a sustituir primero la válvula V2.

PROBLEMA: Hay señal presente y suena normalmente en las tomas PREAMP OUT (W) y XLR (posición PRE o POST) (AA) -Y- la indicación de Bias automático (T) muestra que todas las válvulas de salida están bien (pilotos en verde), pero parece como que le falta potencia y pegada a la etapa de potencia, suena distinta o no produce sonido a través del altavoz.

SOLUCIONES: La válvula de control de la etapa de potencia V3 (12AX7) y/o V4 (12AT7) ha fallado. Sustituya V3 por una nueva. Si el amplificador sigue sin producir sonido, sustituya también V4.

PROBLEMA: Uno o más FUSIBLES DE LA PARRILLA DE VÁLVULAS DE POTENCIA (BB) siguen saltando, incluso después de sustituirlos por otros de idénticas características (T100mA L). La indicación de BIAS AUTOMÁTICO (T) indica un par de válvulas dañadas (pilotos rojos).

SOLUCIONES: Una o más de las válvulas de potencia del par han fallado. Sustitúyalas por otras del mismo tipo y grado.

CONSEJO: Consulte en la sección 'Bias automático Fender' las instrucciones relativas a posibles problemas con las válvulas.

PROBLEMA: El FUSIBLE PRINCIPAL (P) sigue saltando, incluso después de sustituirlo por otro de idénticas características.

SOLUCIONES: Hay un fallo eléctrico que debe ser reparado. Diríjase al servicio técnico oficial para que reparen el amplificador.

CONSEJO: Pruebe a sustituir el FUSIBLE PRINCIPAL (P) (por otro de idénticas características) y colocar los interruptores POWER y STANDBY en ON, sin ningún FUSIBLE DE LA PARRILLA DE VÁLVULAS DE POTENCIA (BB) instalado. Si se soluciona el problema (si el fusible ya no salta), eso indica que el problema es causado por el fallo de una o más válvulas de potencia. Consulte en 'Bias automático Fender' las instrucciones relativas a posibles problemas con las válvulas.

Especificaciones Técnicas
TIPO PR 1160				CE
REFERENCIAS	2249000000 (120 V, 60 Hz)	2249001000 (110 V, 60 Hz) TW	2249003000 (240 V, 50 Hz) AUS	2249004000 (230 V, 50 Hz) UK UK
	2249005000 (220 V, 50 Hz) ARG	2249006000 (230 V, 50 Hz) EUR	2249007000 (100 V, 50/60 Hz) JPN	2249009000 (220 V, 60 Hz) ROK
POTENCIA	CONSUMO: 900 W	SALIDA: 300 W a 8, 4 ó 2 Ω @ <5% THD
IMPEDANCIA ENTRADA	INPUT 1: >820 kΩ	INPUT 2: 136 kΩ (-6 dB)	POWER AMP: 43 kΩ (balanceado)
IMPEDANCIA SALIDA	XLR OUT: 50 Ω (balanceado)	TUNER: 220 Ω (balanceado)	PREAMP: 220 Ω (balanceado)
CONTROLES TONO VINTAGE	BASS: 10 dB rango @ 40 Hz (MID: 5, TREBLE: 5)	MID: 15 dB rango @ 400 Hz (BASS: 5, TREBLE: 5)	TREBLE: 9 dB rango @ 4 kHz (BASS: 5, MID: 5)
CONTROLES TONO OVERDRIVE	BASS: ±15 dB @ 80 Hz (Deep: -18 dB @ 640 Hz)	MID LEVEL/FREQ: ±18 dB @ 200 Hz a 3.3 kHz	TREBLE: ±15 dB @ 4 kHz (Bright: +10 dB @ 6 kHz)
ALTAVOCES (RECOMENDADO)	Bassman 810 (referencia: 2249200000)	Bassman 610 (referencia: 2249300000)	Bassman 410 (referencia: 2249400000)	Bassman 115 (referencia: 2249500000)
VÁLVULAS	Seis 6550C emparejadas (ref.: 0048489000);	Tres 12AX7A (referencia: 0013341000);	Una 12AT7 (referencia: 0023531000);
FUSIBLES	VERSIONES 100–120 V: F 10A L, 125V (principal); tres T100mA L, 250V (válvulas de potencia)		VERSIONES 220–240 V: F 5A L, 250V (principal); tres T100mA L, 250V (válvulas de potencia)
ACCESORIOS (INCLUIDOS)	PEDALERA: 1 botón, Vintage (referencia: 0057172000)
DIMENSIONES	ALTURA: 25.4 cm	ANCHURA: 62.2 cm	PROFUNDIDAD: 34.3 cm	PESO: 29.5 kg
Las especificaciones de este aparato están sujetas a cambios sin previo aviso.

Super Bassman®

NORMAL: Ajuste típico. Bom equilíbrio entre tom e vida útil da válvula.

Pré-Amplificador: Duas válvulas 12AX7A (V1, V2).

AMPLIFICADOR DE AUDIO

IMPORTADO POR: Fender Ventas de México, S. de R.L. de C.V.

Calle Huerta #279, Int. A. Col. El Naranjo. C.P. 22785. Ensenada, Baja California, México.

RFC: FVM-140508-CIO

Servicio al Cliente: 01(800) 7887395, 01(800) 7887396, 01(800) 7889433
