MANUAL DE UTILIZADOR TDC 184 5 04 0 ISet FESTOOL

Declaração de conformidade UE. Sob nossa in- teira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes diretivas UE, tendo sido tomadas por base as seguintes normas ou documentos normativos:

10.2 Compartimento para puntas [1-13]

• 3 Utilização de acordo com as disposi ções p. 77
• 4 Dados técnicos p. 77
• 5 Elementos do aparelho p. 78
• 6 Bateria p. 78
• 7 Colocação em funcionamento p. 78
• 8 Ajustes p. 78
• 9 Fixação de ferramentas, aparelhos de adaptação p. 79
• 10 Trabalhar com a ferramenta elétrica p. 80
• 11 Sinais de advertência p. 80
• 12 Manutenção e conservação p. 81
• 13 Ambiente p. 81

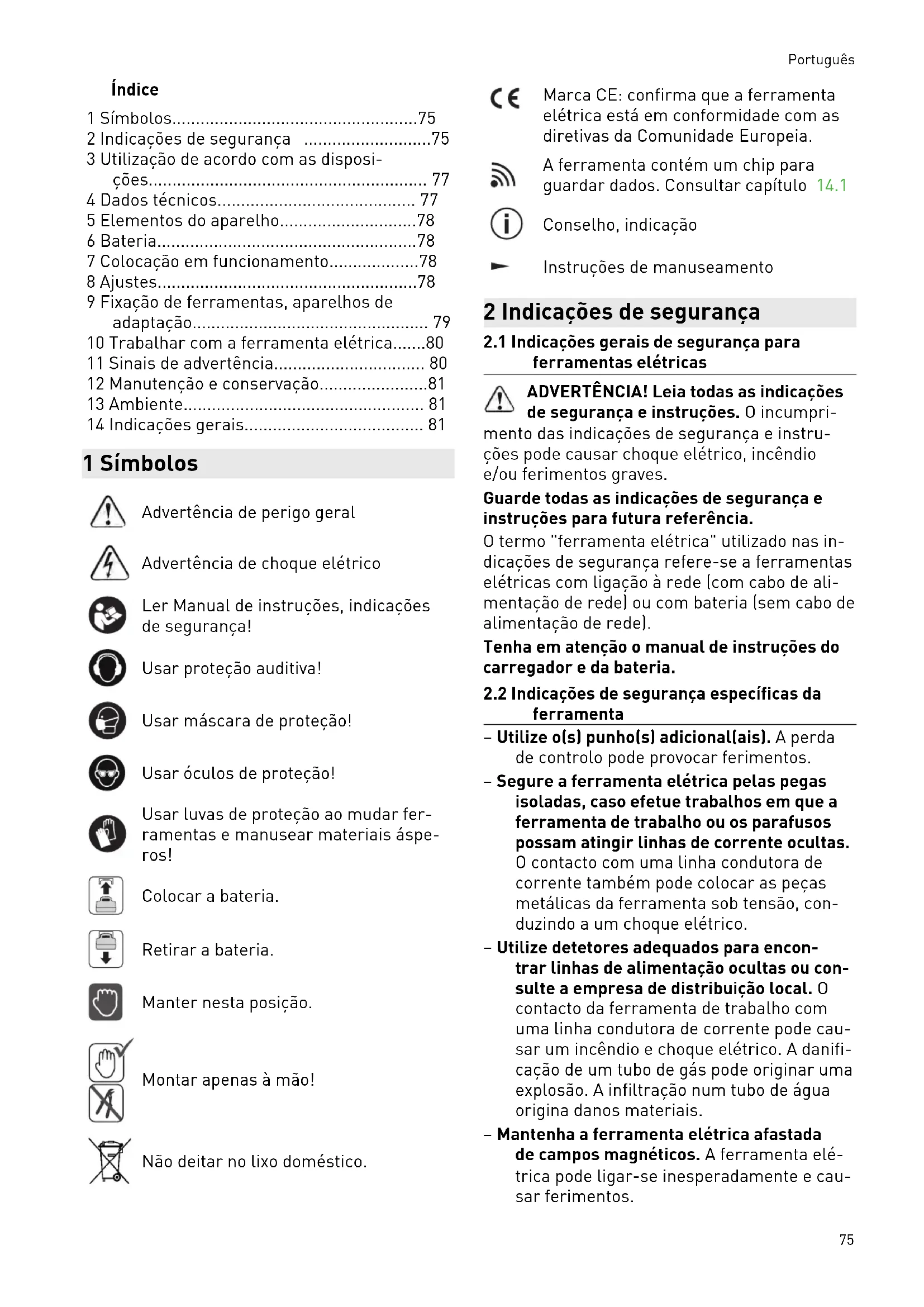

• 14 Indicações gerais 1 Símbolos Advertência de perigo geral Advertência de choque elétrico Ler Manual de instruções, indicações de segurança! Usar proteção auditiva! Usar máscara de proteção! Usar óculos de proteção! Usar luvas de proteção ao mudar fer ramentas e manusear materiais áspe ros! Colocar a bateria. Retirar a bateria. Manter nesta posição. Montar apenas à mão! Não deitar no lixo doméstico. Marca CE: confirma que a ferramenta elétrica está em conformidade com as diretivas da Comunidade Europeia. A ferramenta contém um chip para guardar dados. Consultar capítulo 14.1 Conselho, indicação Instruções de manuseamento 2 Indicações de segurança p. 81

2.1 Indicações gerais de segurança para

ferramentas elétricas ADVERTÊNCIA! Leia todas as indicações de segurança e instruções. O incumpri mento das indicações de segurança e instru ções pode causar choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para futura referência. O termo "ferramenta elétrica" utilizado nas in dicações de segurança refere-se a ferramentas elétricas com ligação à rede (com cabo de ali mentação de rede) ou com bateria (sem cabo de alimentação de rede). Tenha em atenção o manual de instruções do carregador e da bateria.

2.2 Indicações de segurança específicas da

ferramenta – Utilize o(s) punho(s) adicional(ais). A perda de controlo pode provocar ferimentos. – Segure a ferramenta elétrica pelas pegas isoladas, caso efetue trabalhos em que a ferramenta de trabalho ou os parafusos possam atingir linhas de corrente ocultas. O contacto com uma linha condutora de corrente também pode colocar as peças metálicas da ferramenta sob tensão, con duzindo a um choque elétrico. – Utilize detetores adequados para encon trar linhas de alimentação ocultas ou con sulte a empresa de distribuição local. O contacto da ferramenta de trabalho com uma linha condutora de corrente pode cau sar um incêndio e choque elétrico. A danifi cação de um tubo de gás pode originar uma explosão. A infiltração num tubo de água origina danos materiais. – Mantenha a ferramenta elétrica afastada de campos magnéticos. A ferramenta elé trica pode ligar-se inesperadamente e cau sar ferimentos. Português 75– Use equipamento de proteção individual adequado: proteção auditiva, óculos de proteção, máscara contra pós no caso de trabalhos com produção de pó. CUIDADO! A ferramenta elétrica pode bloquear e causar repentinamente um contragolpe! Desligar imediatamente! – Segure bem a ferramenta elétrica com as duas mãos, nomeadamente com uma mão no punho [1-10] e a outra no punho adicio nal [1-7]. Ao aparafusar, ajuste correta mente o número de rotações. Esteja pre parado para um elevado binário de reação que poderá fazer com que a ferramenta elétrica rode, dando origem a ferimentos. – Não utilize a ferramenta elétrica à chuva ou em ambientes húmidos. Humidade na ferramenta elétrica poderá dar origem a um curto-circuito e incêndio. – Antes de pousar a ferramenta elétrica, aguarde até que esta pare por completo. A ferramenta de trabalho pode ficar presa e provocar a perda de controlo sobre a ferra menta elétrica. – Evite ligar involuntariamente a ferramen ta. O transporte da ferramenta elétrica com o dedo no interruptor de ativação/ desativação pode dar origem a acidentes. Se não utilizar a ferramenta elétrica, colo que o interruptor de rotação para a direita/ esquerda [1-9] na posição central para blo quear o interruptor de ativação/desativa ção. – Não utilizar fontes de alimentação ou ba terias de outros fabricantes para operar a ferramenta elétrica de bateria. Não utili zar carregadores de outros fabricantes para carregar as baterias. A utilização de acessórios não previstos pelo fabricante pode causar um choque elétrico e/ou aci dentes graves.

Aviso de feixes de luz prejudiciais. Não olhe prolongadamente para o feixe de luz. Não deve virar o feixe de luz para ou tras pessoas ou animais. A radiação ótica pode lesionar os olhos - [4]

– Para trabalhos com produção de pó utilize uma aspiração de pó. – Utilize apenas ferramentas de trabalho e acessórios aprovados pela Festool para esta ferramenta elétrica. A utilização de ferramentas de trabalho ou acessórios não aprovados pode aumentar o perigo de feri mentos e provocar desequilíbrios conside ráveis. Daqui resultam uma pior qualidade dos resultados de trabalho e um aumento do desgaste da ferramenta elétrica.

2.3 Indicações de segurança para a

utilização de brocas compridas – Nunca trabalhe com um número de rota ções superior ao número de rotações má ximo permitido para a broca. Em caso de números de rotações superiores, a broca pode deformar-se ligeiramente, se puder rodar livremente sem contacto com a peça a trabalhar, e originar ferimentos. – Comece o procedimento de perfuração sempre com rotações baixas e enquanto a broca tiver contacto com a peça a traba lhar. Em caso de números de rotações su periores, a broca pode deformar-se ligeira mente, se puder rodar livremente sem con tacto com a peça a trabalhar, e originar fe rimentos. – Não exerça pressão excessiva e apenas no sentido longitudinal em relação à broca. As brocas podem deformar-se e, por isso, partir ou levar à perda de controlo e a feri mentos.

2.4 Valores de emissões

Nível de pressão acústica L

, nível de potência acústica L

e insegurança K determinados se gundo EN 62841:

[dB(A)] K [dB] Aparafusar 73 84 5 Furar 73 84 5 CUIDADO Ruído que surge ao trabalhar Perturbação da audição ► Utilizar proteção auditiva. Nível de emissão de vibrações a

(soma vetorial em três direções) e insegurança K determina dos segundo EN 62841:

Aparafusar < 2,5 1,5 Furar 3 1,5 Português 76Os valores de emissão indicados (vibração, ruí do) – servem de comparativo de ferramentas, – são também adequados para uma avalia ção provisória do coeficiente de vibrações e do nível de ruído durante a aplicação, – representam as aplicações principais da ferramenta elétrica. CUIDADO Os valores de emissão podem divergir dos valores apresentados. Isto depende da utili zação da ferramenta e do tipo de peça a tra balhar. ► Tem de ser avaliada a carga real durante todo o ciclo de trabalho. ► Dependendo da carga real, devem ser de terminadas medidas de segurança adequa das para a proteção do operador. 3 Utilização de acordo com as disposições Aparafusadoras de acumulador adequadas – para furar em metal, madeira, plásticos e materiais semelhantes, – para enroscar e apertar parafusos. – para a utilização com as baterias Festool da série BP da mesma classe de tensão. O utilizador é responsável por danos e acidentes decorrentes de uma utilização incorreta; aqui também estão incluídos danos e desgaste devidos a um funcionamento industri al contínuo. 4 Dados técnicos Aparafusadora de bateria TDC 18/4 Tensão do motor 18 V Nº rotações/vazio* 1.ª velocidade 0 - 500 rpm 2.ª velocidade 0 - 800 rpm 3.ª velocidade 0 - 2350 rpm 4.ª velocidade 0 - 3600 rpm Binário máx. Tipo de aparafusamento suave (madeira) 50 Nm Tipo de aparafusamento duro (metal) 75 Nm Binário ajustável** 1.ª velocidade / 2.ª velocidade 2 - 20 Nm Fixação do porta-brocas 1,5 - 13 mm Diâmetro máx. de furo Madeira 70 mm Metal 13 mm Aparafusar em abeto até ∅ 10 mm Fixação de ferramentas no fuso porta-brocas 1/4 ’’ Peso de acordo com EPTA-Procedure 01:2014 (com punho adicio nal, bateria BP 18 Li 6,2 AS e porta-brocas) 2,6 kg Peso com Centrotec, sem punho adicional, sem bateria. 1,4 kg

• Dados sobre o número de rotações com a bateria completamente carregada. ** Nos escalões de binário inferiores, o número de rotações máximo é reduzido (valores na rota ção para a direita). Português 775 Elementos do aparelho [1-1] Teclas para soltar a bateria [1-2] Botão Indicação da capacidade na ba teria [1-3] Indicação da capacidade [1-4] Lâmpada LED [1-5] Interruptor de ativação/desativação [1-6] Colar de fixação [1-7] Punho adicional [1-8] Interruptor de velocidades [1-9] Interruptor de rotação para a direita/ esquerda e bloqueio à ativação/ bloqueio de transporte [1-10] Punho [1-11] Roda de ajuste para Binário / Furar / Duração da Iluminação Ligada e Des ligada [1-12] Gancho para cinto [1-13] Suporte para bits [1-14] Áreas de pega isoladas (área som breada a cinzento) O acessório ilustrado ou descrito não está, par cialmente, incluído no âmbito de fornecimento. As figuras indicadas encontram-se no início do manual de instruções. 6 Bateria Antes de inserir a bateria, verificar que a inter face da bateria está limpa. Qualquer contami nação da interface da bateria pode impedir o contacto correto e levar a que os contatos fi quem danificados. Um mau contacto pode fazer com que a ferra menta sobreaqueça e fique danificada. [2A] Retirar a bateria. [2B]

lick Inserir a bateria – até engatar. Poderá encontrar mais informações sobre o carregador e a bateria com indicação de capacidade nos respetivos manuais de ins truções. 7 Colocação em funcionamento CUIDADO Perigo de ferimentos ► Realizar a montagem apenas com a ferra menta elétrica desligada!

7.1 Gancho para cinto [1-12]

O gancho para cinto permite uma fixação tem porária da ferramenta elétrica na roupa de tra balho. A montagem é possível à direita ou à es querda da ferramenta elétrica através de para fuso [3].

7.2 Montar o punho adicional [5]

ADVERTÊNCIA! Utilizar sempre o punho adicio nal. ► Verificar o encaixe seguro do punho adicio nal [5-1]

A haste de batente [6-1] permite ajustar a pro fundidade de perfuração.

7.4 Ligar/desligar [1-5]

Premir = ON, soltar = OFF Em função da pressão sobre o interruptor de ativação/desativação, é possível contro lar progressivamente o número de rota ções. Colocar o interruptor de rotação para a direita/ esquerda [1-9] na posição central para bloque ar o interruptor de ativação/desativação. A lâmpada LED [1-4] acende-se com o inter ruptor de ativação/desativação premido [1-5], consultar o capítulo 8.4

8 Ajustes CUIDADO Perigo de ferimentos ► Efetuar os ajustes apenas com a ferramen ta elétrica desligada!

8.1 Alterar o sentido de rotação [1-9]

– Interruptor para a esquerda = rotação para a direita – Interruptor para a direita = rotação para a esquerda

8.2 Mudar velocidade

Com o interruptor de velocidades [1-8], é pos sível comutar a engrenagem com a ferramenta elétrica desligada. Português

788.3 Ajustar o binário [1-11]

Aparafusar Binário de acordo com o ajuste na roda de ajus te [1-11]: Posição 1 = binário baixo Posição 13 = binário elevado Sinal acústico ao alcançar o binário regulado; a ferramenta elétrica desliga-se. A ferramenta elétrica só volta a funcionar quando se soltar e voltar a premir o interruptor de ativação/desati vação [1-5]. Furar A marcação aponta para o símbolo da broca = binário máximo.

8.4 Ajustar a iluminação [1-11]

Configurar a iluminação na roda de ajus

[1-11]. A marcação aponta para a posição 1 a 13 ou para o símbolo da broca

A lâmpada LED [1-4] liga-se e desliga-se automaticamen te com a ferramenta elétrica. Após a desativa ção, a lâmpada LED mantém-se acesa por um breve tempo. A marcação aponta para Duração da Ilu minação Ligada / Binário Máximo. Premir brevemente o interruptor de ativação/desativa ção [1-5], para ligar permanentemente a lâm pada LED. Após 10 minutos, a lâmpada LED apaga-se automaticamente. A marcação aponta para Duração da Ilu minação Desligada / Binário Máximo. A lâmpada LED está apagada permanentemente.

8.5 App Festool Work

Com auxílio da App Festool Work, é possível configurar a ferramenta elétrica. Ligação da bateria por Bluetooth

, consul tar o manual de instruções da bateria. 9 Fixação de ferramentas, aparelhos de adaptação ADVERTÊNCIA Perigo de ferimentos ► Antes de efetuar qualquer trabalho na fer ramenta elétrica é necessário remover a bateria da ferramenta elétrica. CUIDADO Perigo de ferimentos na ferramenta de tra balho quente e afiada ► Não utilizar quaisquer ferramentas de tra balho embotadas e danificadas. ► Usar luvas de proteção ao manusear a fer ramenta de trabalho. Antes da primeira utilização: aplicar um pouco de massa lubrificante multiusos no fuso porta-brocas.

9.1 Porta-ferramentas CENTROTEC [7]

Mudança rápida de ferramentas de trabalho com o fuste CENTROTEC. ADVERTÊNCIA! Fixar as ferramentas de traba lho CENTROTEC apenas no porta-ferramentas CENTROTEC. Ao efetuar a substituição, deverá usar lu vas de proteção!

[8] Para fixar brocas e bits com diâmetro de fuste máx. de 13 mm. ADVERTÊNCIA! Fixar a ferramenta de trabalho de modo centrado no porta-brocas.

9.3 Adaptador angular [9]

Furar e aparafusar em ângulo reto relativa mente à ferramenta elétrica (em parte, acessó rios).

9.4 Fixação de ferramentas no fuso porta-

brocas [10] Os bits podem ser introduzidos directamente no encaixe de sextavado interior do fuso porta- brocas.

9.5 Adaptador excêntrico

[11] Aparafusar próximo de bordos com bits segun do a norma ISO 1173 (em parte, acessórios).

9.6 Batente de profundidade [12]

O batente de profundidade (em parte, acessó rios) permite enroscar um parafuso com uma profundidade definida. Pode ajustar quanto a cabeça do parafuso deve sobressair ou mergu lhar na superfície da peça a trabalhar. Ajuste da profundidade Rodando a carcaça [12-1], de fina a profundidade de apara fusamento pretendida. Cada detenção modifica a profundidade de aparafu samento em 0,1 mm. Para desenroscar um parafuso, é necessário retirar primeiro o casquilho A/B. Português 7910 Trabalhar com a ferramenta elétrica ADVERTÊNCIA Perigo de ferimentos ► A ferramenta elétrica só deve ser colocada no parafuso desligada! ► Fixar a peça a trabalhar, de modo a que não se possa mover ao ser trabalhada. ► Manter as mãos afastadas da ferramenta de trabalho em rotação. CUIDADO Risco de queimaduras Durante o funcionamento, a fixação de ferra mentas e a ferramenta de trabalho podem fi car muito quentes! ► Antes de pendurar a ferramenta no gancho para cinto, deixe-a arrefecer.

ADVERTÊNCIA Perigo de ferimentos A função KickbackStop não garante uma pro teção completa contra um contragolpe. ► Concentre-se sempre no seu trabalho e observe todas as indicações de segurança e de advertência. O KickbackStop ativa-se quando a fer ramenta de trabalho bloqueia e, por es se motivo, a ferramenta elétrica roda súbita e inesperadamente em torno do eixo roscado. A ferramenta elétrica desliga-se, emi te um som de bipe e a lâmpada LED pisca con tinuamente. Após a ativação do KickbackStop: ► Soltar o interruptor de ativação/desativa ção [1-5]. ► Eliminar a causa do bloqueio. ► Premir novamente o interruptor de ligar/ desligar .

10.2 Suporte para bits

[1-13] CUIDADO Perigo de ferimentos devido a limalhas me tálicas no suporte para bits. ► Limpar regularmente o suporte para bits e remover as limalhas. Magnético, para o alojamento de bits ou supor tes para bits. 11 Sinais de advertência Os sinais de advertência ocorrem nos seguintes estados de funcionamento e a ferramenta elétri ca desliga-se: Sinal acústico Lâmpada LED Causa Medida Emite um som de bipe. - Bateria descarregada/ incompatível. Carregar/substituir a bate ria. Ferramenta elétrica so brecarregada. Submeter a ferramenta elétrica a menor esforço. Ao acionar o interruptor de ativação/desativação: a ferramenta elétrica so breaqueceu. Depois de arrefecer, colo car novamente a ferramen ta elétrica em funciona mento. Emite um som de bipe. Pisca continuamente. KickbackStop ativado. Consultar o capítulo 10.1. Português 80Sinal acústico Lâmpada LED Causa Medida Emite dois sons de bipe. - Alcançado o binário ajus tado.

Emite um som de bipe contínuo. - Ferramenta elétrica com defeito. Para a eliminação das fa lhas, contactar o fabrican te. 12 Manutenção e conservação ADVERTÊNCIA Perigo de ferimentos, choque elétrico ► Antes de qualquer trabalho de manutenção e de conservação, é necessário remover sempre a bateria da ferramenta elétrica. ► Todos os trabalhos de manutenção e repa ração que exijam uma abertura da carcaça do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autori zada. Serviço Após-Venda e Reparação somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt/ serviço Utilizar apenas peças sobresselen tes originais da Festool! Referência em: www.festool.pt/serviço EKAT

Para assegurar a circulação do ar, as aberturas do ar de refrigeração na carcaça do motor de vem ser mantidas sempre desobstruídas e lim pas. Manter limpos os contactos de ligação na ferra menta elétrica, carregador e bateria. 13 Ambiente Não deite a ferramenta no lixo domésti co! Encaminhar as ferramentas, acessó rios e embalagens para reaproveitamen to ecológico. Respeitar as normas nacionais em vigor. Apenas países da UE: de acordo com a Diretiva Europeia sobre resíduos de equipamentos elé tricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente. Informações sobre REACh: www.festool.com/ reach 14 Indicações gerais

14.1 Informações sobre a proteção de dados

A ferramenta elétrica possui um chip para a memorização automática de dados da ferra menta e de funcionamento. Os dados guarda dos não contêm qualquer associação direta a pessoas. Os dados podem ser lidos sem que haja contac to, através de ferramentas especiais, e são uti lizados pela Festool, apenas para o diagnóstico de erros, a resolução de situações de repara ção e garantia, bem como para a melhoria da qualidade ou o aperfeiçoamento da ferramenta elétrica. Sem consentimento expresso do clien te, não há nenhuma utilização adicional dos da dos.

e os logótipos são marcas registadas da Bluetooth SIG, Inc. e são utilizados sob licença pela TTS Tooltechnic Systems AG & Co. KG e, por conseguinte, pela Festool. Português 81Оглавление 1 Символы
