GEBRUIKSAANWIJZING TDC 184 5 04 0 ISet FESTOOL

EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grondslag gelegd werden:

• 8 Instellingen p. 46
• 9 Gereedschapopname, aanzetstukken p. 47
• 10 Werken met het elektrische gereed schap p. 48
• 11 Waarschuwingssignalen p. 48
• 12 Onderhoud en verzorging p. 49
• 13 Milieu p. 49

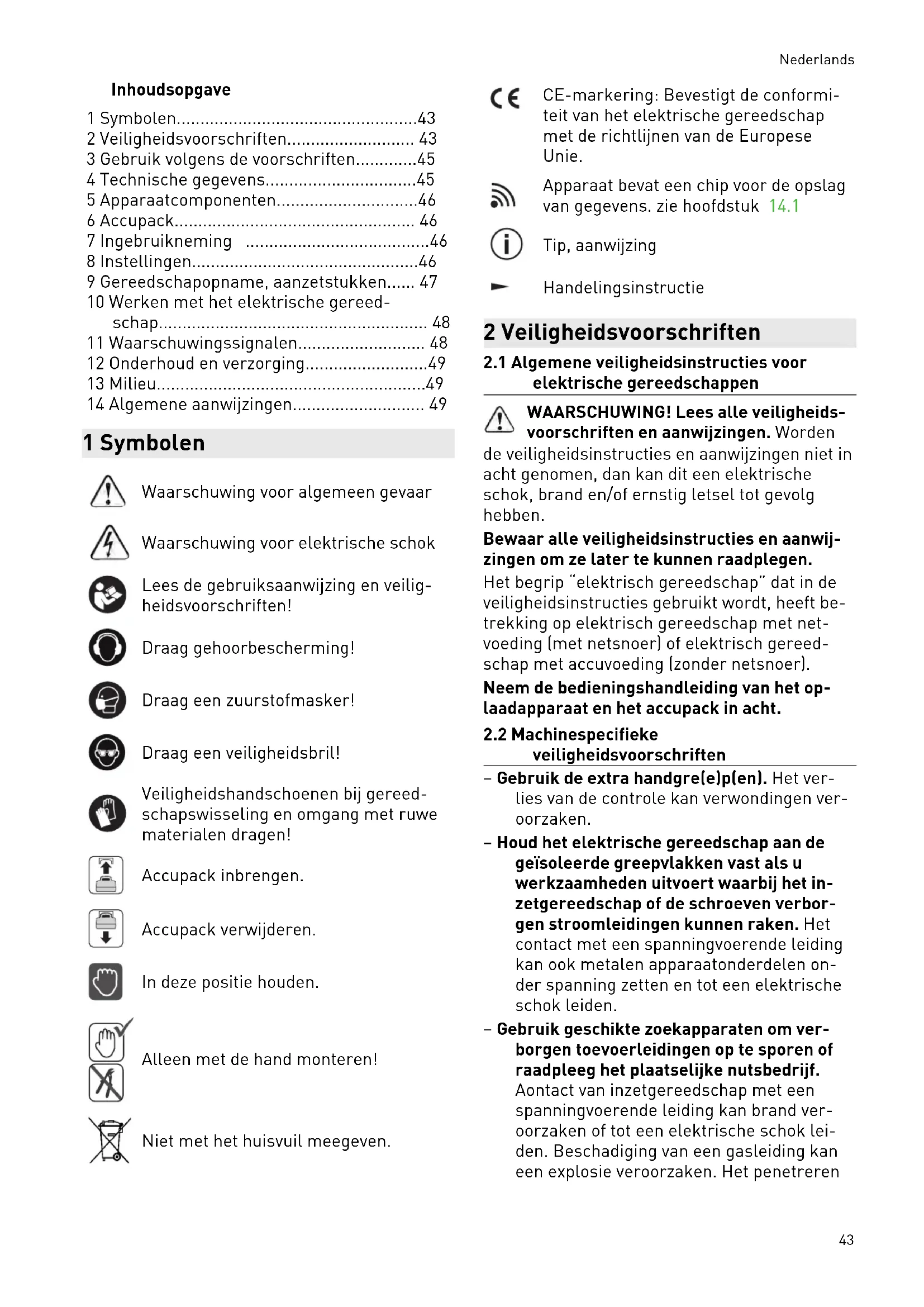

• 14 Algemene aanwijzingen 1 Symbolen Waarschuwing voor algemeen gevaar Waarschuwing voor elektrische schok Lees de gebruiksaanwijzing en veilig heidsvoorschriften! Draag gehoorbescherming! Draag een zuurstofmasker! Draag een veiligheidsbril! Veiligheidshandschoenen bij gereed schapswisseling en omgang met ruwe materialen dragen! Accupack inbrengen. Accupack verwijderen. In deze positie houden. Alleen met de hand monteren! Niet met het huisvuil meegeven. CE-markering: Bevestigt de conformi teit van het elektrische gereedschap met de richtlijnen van de Europese Unie. Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 14.1 Tip, aanwijzing Handelingsinstructie 2 Veiligheidsvoorschriften p. 49

2.1 Algemene veiligheidsinstructies voor

elektrische gereedschappen WAARSCHUWING! Lees alle veiligheids voorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwij zingen om ze later te kunnen raadplegen. Het begrip “elektrisch gereedschap” dat in de veiligheidsinstructies gebruikt wordt, heeft be trekking op elektrisch gereedschap met net voeding (met netsnoer) of elektrisch gereed schap met accuvoeding (zonder netsnoer). Neem de bedieningshandleiding van het op laadapparaat en het accupack in acht.

2.2 Machinespecifieke

veiligheidsvoorschriften – Gebruik de extra handgre(e)p(en). Het ver lies van de controle kan verwondingen ver oorzaken. – Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het in zetgereedschap of de schroeven verbor gen stroomleidingen kunnen raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen on der spanning zetten en tot een elektrische schok leiden. – Gebruik geschikte zoekapparaten om ver borgen toevoerleidingen op te sporen of raadpleeg het plaatselijke nutsbedrijf. Aontact van inzetgereedschap met een spanningvoerende leiding kan brand ver oorzaken of tot een elektrische schok lei den. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren Nederlands 43van een waterleiding veroorzaakt materiële schade. – Houd het elektrisch gereedschap uit de buurt van magnetische velden. Het elek trisch gereedschap kan onverwacht inscha kelen en letsel veroorzaken.

Draag geschikte persoonlijke bescher mingsmiddelen: Gehoorbescherming, vei ligheidsbril, stofmasker bij stofproduceren de werkzaamheden. ATTENTIE! Elektrisch gereedschap kan blokkeren en een plotselinge terugslag veroorzaken! Direct uitschakelen! – Houd het elektrisch gereedschap met bei de handen vast. Houd hierbij de ene hand op de handgreep [1-10] en de andere op de extra handgreep [1-7]. Stel bij het schroeven het toerental correct in. Wees voorbereid op een hoog reactiemoment dat een draai van het elektrisch gereed schap veroorzaakt en letsel tot gevolg kan hebben. – Gebruik het elektrisch gereedschap niet in de regen of in een vochtige omgeving. Vocht in het elektrisch gereedschap kan tot kortsluiting en brand leiden. – Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het weglegt. Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden. – Vermijd onbedoeld inschakelen. Het dra gen van elektrisch gereedschap met uw vinger aan de in-/uit-schakelaar kan tot on gelukken leiden. Als u het elektrische gereedschap niet ge bruikt, de schakelaar voor links-/rechts loop [1-9] in de middelste stand zetten om de aan-/uit-schakelaar te vergrendelen. – Geen netvoeding of accupacks van andere leveranciers voor het gebruik van het ac cugereedschap toepassen. Geen oplaad apparaten van andere leveranciers voor het laden van de accupacks gebruiken. Het gebruik van accessoires die niet door de fa brikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden. – Waarschuwing voor schadelijke lichtstraling. Kijk niet gedurende langere tijd in de lichtstraal. Richt de lichtstraal niet op andere personen of dieren. De op tische straling kan de ogen beschadigen - [4]

– Gebruik bij stofproducerende werkzaamhe den een stofafzuiging. – Gebruik alleen inzetgereedschappen en accessoires die door Festool voor dit elek trische gereedschap zijn goedgekeurd. Het gebruik van niet-goedgekeurd inzetge reedschap of accessoires kan tot een ver hoogd letselrisico en aanzienlijke onbalans leiden. Dit kan de kwaliteit van de werkre sultaten verslechteren en de slijtage van het elektrisch gereedschap verhogen.

2.3 Veiligheidsinstructie bij gebruik van

lange boren – Werk in geen geval met een hoger toeren tal dan het voor de boor toegestane toe rental. Bij hogere toerentallen kan de boor gemakkelijk verbuigen als hij zich zonder contact met het werkstuk vrij kan draaien. Dit kan tot letsel leiden. – Begin het boren altijd met een laag toe rental terwijl de boor contact maakt met het werkstuk. Bij hogere toerentallen kan de boor gemakkelijk verbuigen als hij zich zonder contact met het werkstuk vrij kan draaien. Dit kan tot letsel leiden. – Oefen geen overmatige druk uit en alleen in de lengterichting tot de boor. Boren kunnen verbuigen en daardoor breken of tot controleverlies en letsel leiden.

en onzekerheid K bepaald volgens EN 62841

[dB(A)] K [dB] Schroeven 73 84 5 Boren 73 84 5 VOORZICHTIG Geluid dat bij het werk optreedt Beschadiging van het gehoor ► Gehoorbescherming gebruiken. Trillingsemissiewaarde a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841: Nederlands 44a

Schroeven < 2,5 1,5 Boren 3 1,5 De aangegeven emissiewaarden (trilling, ge luid) – zijn geschikt om machines te vergelijken, – om tijdens het gebruik een voorlopige in schatting van de trillings- en geluidsbelas ting te maken – en gelden voor de belangrijkste toepassin gen van het elektrische gereedschap. VOORZICHTIG Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het ge bruik van het gereedschap en de soort van het bewerkte werkstuk. ► De werkelijke belasting tijdens de gehele bedrijfscyclus moet beoordeeld worden. ► Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd. 3 Gebruik volgens de voorschriften Accuschroefboormachine geschikt – voor het boren in metaal, hout, kunststof e.d., – voor het in- en vastdraaien van schroeven. – voor gebruik met Festool-accupacks van de serie BP uit dezelfde spanningsklasse. Voor schade en ongevallen bij niet-regle mentair gebruik is de gebruiker aanspra kelijk; daaronder valt ook schade en slijtage door industrieel permanent gebruik. 4 Technische gegevens Accuschroefboormachine TDC 18/4 Motorspanning 18 V Onbelast toerental* 1e versnelling

Max. draaimoment bij schroeven in zacht materiaal (hout) 50 Nm Bij schroeven in hard materiaal (metaal) 75 Nm Draaimoment instel baar** 1e versnelling / 2e versnelling 2 - 20 Nm Boorhouder-spanbereik 1,5 - 13 mm Boordiameter max. Hout 70 mm Metaal 13 mm Schroeven in vuren/ grenen tot ∅ 10 mm Gereedschapsopname in boorspindel 1/4’’ Gewicht conform EPTA-procedure 01:2014 (met extra handgreep, accupack BP 18 Li 6,2 AS en boorhouder) 2,6 kg Gewicht met Centrotec, zonder extra handgreep, zonder accupack. 1,4 kg Nederlands 45* Toerentalopgaven met volledig geladen accupack. ** In de onderste niveaus van het toerental is het maximale toerental gereduceerd (waarden rechtsdraaiend). 5 Apparaatcomponenten [1-1] Toetsen voor het losmaken van het accupack [1-2] Toets capaciteitsindicatie op het ac cupack [1-3] Capaciteitsindicatie [1-4] LED-lamp [1-5] Aan/uit-schakelaar [1-6] Spanhals [1-7] Extra handgreep [1-8] Versnellingsschakelaar [1-9] Schakelaar voor links-/rechtsloop en inschakelvergrendeling/transportver grendeling [1-10] Handgreep [1-11] Instelwiel voor draaimoment/boren/ verlichting continu aan en continu uit [1-12] Riemclip [1-13] Bithouder [1-14] Geïsoleerde greepvlakken (grijs gear ceerd gebied) Afgebeelde of beschreven accessoires behoren voor een deel niet tot de leveringsomvang. De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing. 6 Accupack Vóór de plaatsing van het accupack moet de ac cu-aansluiting op verontreiniging gecontroleerd worden. Een verontreiniging van de accu-aan sluiting kan een goed contact belemmeren en tot schade aan de contacten leiden. Een gestoord contact kan tot oververhitting en beschadiging van het apparaat leiden. [2A] Accupack verwijderen. [2B]

lick Accupack plaatsen - tot aan het vastklikken. Meer informatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accu pack en oplaadapparaat. 7 Ingebruikneming VOORZICHTIG Gevaar voor letsel ► Montage alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

[1-12] Met de riemclip is het mogelijk korte tijd het elektrisch gereedschap aan de werkkleding te bevestigen. De bevestiging is zowel links als rechts met een schroef op het elektrisch ge reedschap mogelijk [3].

7.3 Aanslagstaaf plaatsen [6]

Met de aanslagstaaf [6-1] kan de boordiepte worden ingesteld.

7.4 In-/uitschakelen

[1-5] Indrukken = AAN, loslaten = UIT Afhankelijk van de druk op de aan-/uit- schakelaar is het toerental traploos regel baar. De schakelaar voor links-/rechtsloop [1-9] in de middelste stand zetten om de aan-/uit-scha kelaar te vergrendelen. De LED-lamp [1-4] brandt bij ingedrukte aan-/ uit-schakelaar [1-5] , zie hoofdstuk 8.4. 8 Instellingen VOORZICHTIG Gevaar voor letsel ► Instellingen alleen uitvoeren bij uitgescha keld elektrisch gereedschap!

8.1 Draairichting veranderen [1-9]

– Schakelaar naar links = rechtsdraaiend – Schakelaar naar rechts = linksdraaiend Nederlands

468.2 Veranderen van versnelling

Met de versnellingsschakelaar [1-8] kan de aandrijving bij uitgeschakeld elektrisch gereed schap omgezet worden.

8.3 Draaimoment instellen [1-11]

Schroeven Draaimoment volgens instelling van het instel wiel [1-11]: Stand 1 = laag draaimoment Stand 13 = hoog draaimoment Signaal bij het bereiken van het ingestelde draaimoment; elektrisch gereedschap schakelt uit. Elektrisch gereedschap schakelt pas weer in als de aan-/uit-schakelaar [1-5] losgelaten en opnieuw ingedrukt wordt. Boren Markering wijst op boorsymbool = maxi maal draaimoment.

8.4 Verlichting instellen [1-11]

Verlichting op instelwiel [1-11] instellen. Markering wijst naar stand 1 tot 13 of boor symbool . De LED-lamp [1-4] gaat tegelijk met het elektrisch gereedschap automatisch aan en uit. Na het uitschakelen brandt de LED- lamp nog eventjes. Markering wijst naar Verlichting continu aan / Maximaal draaimoment. Druk de aan-/uit-schakelaar [1-5] kort in om de LED- lamp continu in te schakelen. Na 10 minuten schakelt de LED-lamp automatisch uit. Markering wijst naar Verlichting continu uit / Maximaal draaimoment. LED-lamp is continu uitgeschakeld.

8.5 Festool Work app

Met behulp van de Festool Work-app kan het elektrische gereedschap geconfigureerd wor den. Verbinding van het accupack via Blue tooth

, zie gebruiksaanwijzing accupack. 9 Gereedschapopname, aanzetstukken WAARSCHUWING Gevaar voor letsel ► Vóór alle werkzaamheden aan het elektri sche gereedschap het accupack van het elektrische gereedschap verwijderen. VOORZICHTIG Gevaar voor letsel door heet en scherp ge reedschap ► Geen stomp en defect inzetgereedschap gebruiken. ► Veiligheidshandschoenen dragen bij het hanteren van inzetgereedschap. Vóór het eerste gebruik: Boorspindel met wat multi-purpose vet insmeren.

9.1 CENTROTEC gereedschapshouder [7]

Snelwisseling van inzetgereedschap met de CENTROTEC-schacht. WAARSCHUWING! CENTROTEC-inzetgereed schap alleen in CENTROTREC-boorkoppen spannen. Bij het wisselen veiligheidshandschoenen dragen!

[8] Voor het spannen van boren en bits met max. schachtdiameter 13 mm. WAARSCHUWING! Inzetgereedschap centrisch in de boorhouder spannen.

9.3 Hoekaanzetstuk [9]

Boren en schroeven in een rechte hoek tot het elektrisch gereedschap (gedeeltelijk accessoi res).

9.4 Gereedschapopname in de

boorspindel [10] Bits kunnen direct in de binnenzeskantopname van de boorspindel worden geplaatst.

9.5 Excenteraanzetstuk [11]

Schroeven nabij randen met bits volgens ISO 1173 (gedeeltelijk accessoires).

9.6 Diepteaanslag [12]

Met de diepteaanslag (gedeeltelijk accessoires) kan een schroef er met een bepaalde diepte in geschroefd worden. U kunt de maat instellen waarmee de schroefkop boven het werkstukop pervlak uitsteekt of in het werkstuk verzonken moet worden. Diepteafstelling Stel de gewenste schroefdiep te in door aan de behui zing [12-1] te draaien. Bij elke vergrendelingsstand wordt de schroefdiepte 0,1 mm gewijzigd. Voor het eruit draaien van een schroef moet eerst de huls A/B verwijderd worden. Nederlands 4710 Werken met het elektrische gereedschap WAARSCHUWING Gevaar voor letsel ► Elektrisch gereedschap alleen op de schroef plaatsen wanneer het uitgescha keld is! ► Werkstuk zo bevestigen dat het tijdens de bewerking niet kan bewegen. ► De handen weghouden van draaiend inzet gereedschap. VOORZICHTIG Verbrandingsgevaar Gereedschapsopname en inzetgereedschap kunnen tijdens het gebruik zeer heet wor den! ► Vóór het ophangen aan de riemclip laten afkoelen.

WAARSCHUWING Gevaar voor letsel De KickbackStop-functie garandeert geen volledige bescherming tegen een terugslag. ► Werk altijd geconcentreerd en neem alle veiligheidsinstructies en waarschuwingen in acht. De KickbackStop treedt in werking als het inzetgereedschap blokkeert en het elektrisch gereedschap daardoor plot seling en onverwacht om de schroefas draait. Het elektrisch gereedschap schakelt uit, piept eenmaal en de LED-lamp knippert continu. Na inwerkingtreding van de KickbackStop: ► Aan-/uit-schakelaar [1-5] loslaten. ► Oorzaak van de blokkade wegnemen. ► Aan-/uit-schakelaar opnieuw indrukken.

[1-13] VOORZICHTIG Letselgevaar door spanen in het bitmagazijn. ► Bitmagazijn regelmatig reinigen en van spanen ontdoen. Magnetisch, voor de opname van bits of bithou ders. 11 Waarschuwingssignalen Bij de volgende bedrijfsomstandigheden klinken er waarschuwingssignalen en wordt het elektri sche gereedschap uitgeschakeld: Signaal LED-lamp Oorzaak Maatregel Piept eenmaal. - Accupack leeg/incompatibel. Accupack laden/vervangen. Elektrisch gereedschap overbe last. Elektrisch gereedschap minder belasten. Bij het bedienen van de aan-/uit- schakelaar: Elektrisch gereed schap is oververhit. Na afkoeling elektrisch gereed schap weer in bedrijf nemen. Piept eenmaal. Knippert continu. KickbackStop in werking getre den. Zie hoofdstuk 10.1

Piept tweemaal. - Ingesteld draaimoment bereikt. - Piept continu. - Elektrisch gereedschap defect. Voor het verhelpen van de fout contact opnemen met de fabri kant. Nederlands 4812 Onderhoud en verzorging WAARSCHUWING Gevaar voor letsel, elektrische schokken ► Vóór alle onderhouds- en reparatiewerk zaamheden altijd het accupack van het elektrische gereedschap verwijderen. ► Alle onderhouds- en reparatiewerkzaam heden, waarvoor het vereist is om de mo torbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd. Klantenservice en reparatie alleen door fabrikant of door servicewerk plaatsen. Adres bij u in de buurt op: www.festool.nl/service Alleen originele Festool-reserveon derdelen gebruiken! Bestelnr. op: www.festool.nl/service EKAT

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden. De aansluitcontacten van het elektrisch ge reedschap, oplaadapparaat en accupack schoon houden. 13 Milieu Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht. Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische appara ten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu vriendelijke wijze te worden afgevoerd. Informatie voor REACH: www.festool.com/ reach 14 Algemene aanwijzingen

14.1 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine- en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op personen. De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdi agnose, reparatie- en garantieafwikkeling als mede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische ge reedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor an dere doeleinden gebruikt.

Het woordmerk Bluetooth

en de logo's zijn ge registreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt. Nederlands 49Innehållsförteckning 1 Symboler................................................... 50 2 Säkerhetsanvisningar............................... 50 3 Avsedd användning................................... 52 4 Tekniska data
