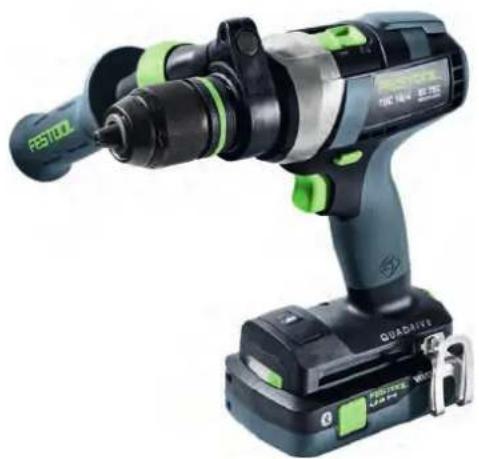

TDC 184 5 04 0 ISet - Vrtačka FESTOOL - Bezplatný návod k obsluze

NÁVOD K OBSLUZE TDC 184 5 04 0 ISet FESTOOL

Prohlášení o shodě EU. Prohlašujeme s veške- rou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní doku- menty:

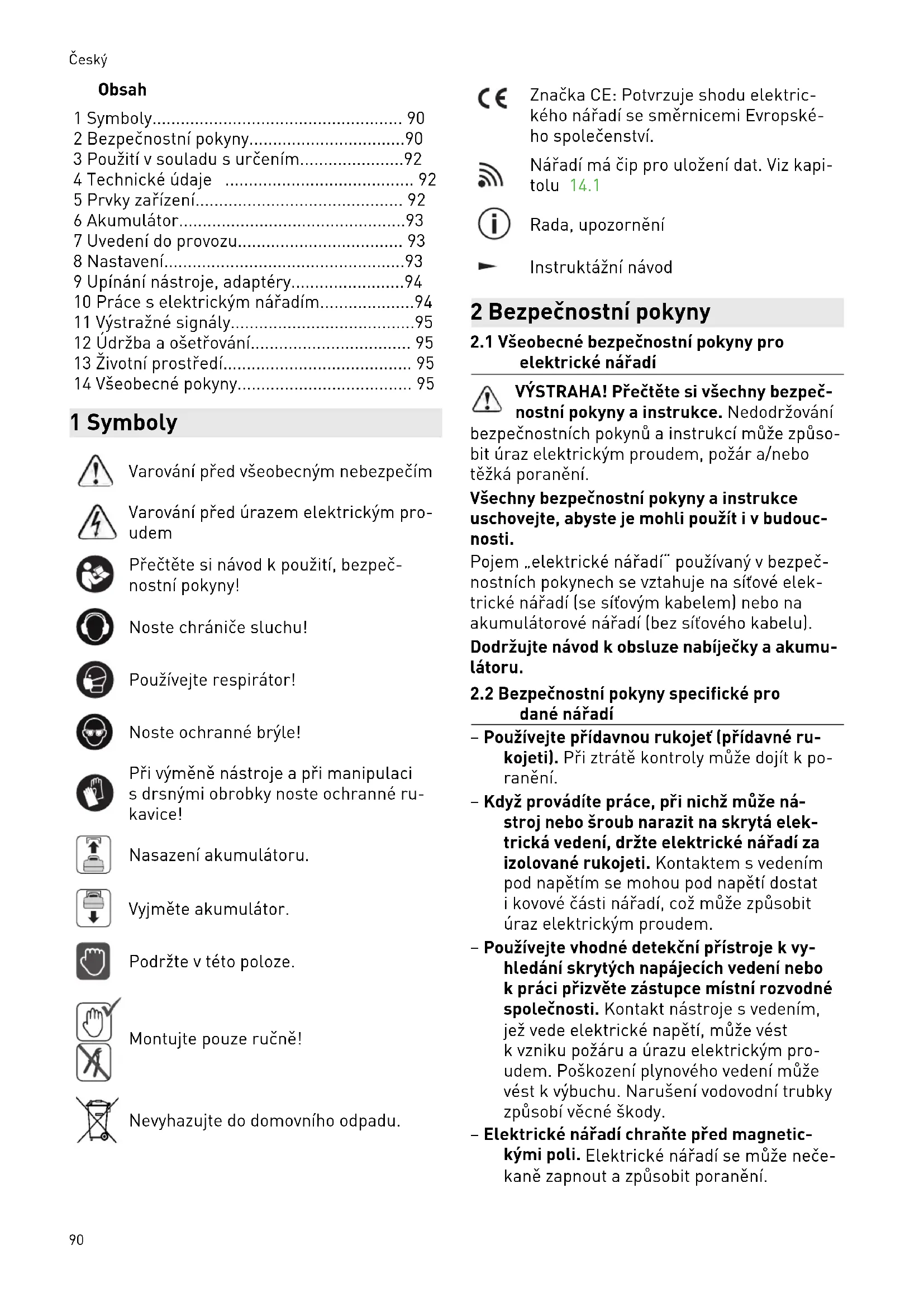

89Obsah 1 Symboly..................................................... 90 2 Bezpečnostní pokyny.................................90 3 Použití v souladu s určením......................92 4 Technické údaje

• 5 Prvky zařízení p. 92
• 6 Akumulátor p. 93
• 7 Uvedení do provozu p. 93
• 8 Nastavení p. 93
• 9 Upínání nástroje, adaptéry p. 94
• 10 Práce s elektrickým nářadím p. 94
• 11 Výstražné signály p. 95
• 12 Údržba a ošetřování p. 95
• 13 Životní prostředí p. 95
• 14 Všeobecné pokyny 1 Symboly Varování před všeobecným nebezpečím Varování před úrazem elektrickým pro udem Přečtěte si návod k použití, bezpeč nostní pokyny! Noste chrániče sluchu! Používejte respirátor! Noste ochranné brýle! Při výměně nástroje a při manipulaci s drsnými obrobky noste ochranné ru kavice! Nasazení akumulátoru. Vyjměte akumulátor. Podržte v této poloze. Montujte pouze ručně! Nevyhazujte do domovního odpadu. Značka CE: Potvrzuje shodu elektric kého nářadí se směrnicemi Evropské ho společenství. Nářadí má čip pro uložení dat. Viz kapi tolu p. 95

Rada, upozornění Instruktážní návod 2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny pro

elektrické nářadí VÝSTRAHA! Přečtěte si všechny bezpeč nostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způso bit úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budouc nosti. Pojem „elektrické nářadí“ používaný v bezpeč nostních pokynech se vztahuje na síťové elek trické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu). Dodržujte návod k obsluze nabíječky a akumu látoru.

2.2 Bezpečnostní pokyny specifické pro

dané nářadí – Používejte přídavnou rukojeť (přídavné ru kojeti). Při ztrátě kontroly může dojít k po ranění. – Když provádíte práce, při nichž může ná stroj nebo šroub narazit na skrytá elek trická vedení, držte elektrické nářadí za izolované rukojeti. Kontaktem s vedením pod napětím se mohou pod napětí dostat i kovové části nářadí, což může způsobit úraz elektrickým proudem. – Používejte vhodné detekční přístroje k vy hledání skrytých napájecích vedení nebo k práci přizvěte zástupce místní rozvodné společnosti. Kontakt nástroje s vedením, jež vede elektrické napětí, může vést k vzniku požáru a úrazu elektrickým pro udem. Poškození plynového vedení může vést k výbuchu. Narušení vodovodní trubky způsobí věcné škody. – Elektrické nářadí chraňte před magnetic kými poli. Elektrické nářadí se může neče kaně zapnout a způsobit poranění. Český 90– Používejte vhodné osobní ochranné po můcky: chrániče sluchu, ochranné brýle, respirátor při prašných pracích. POZOR! Elektrické nářadí se může za blokovat a způsobit náhlý zpětný ráz! Okamžitě ho vypněte! – Držte elektrické nářadí pevně oběma ru kama, jednou rukou za držadlo [1-10] a druhou rukou za přídavné držadlo [1-7]. Při šroubování nastavte správné otáčky. Buďte připraveni na silný reakční moment, který je způsobený otáčkami elektrického nářadí a může způsobit poranění. – Elektrické nářadí nepoužívejte v dešti ne bo ve vlhkém prostředí. Vlhkost v elektric kém nářadí může způsobit zkrat a požár. – Než elektrické nářadí odložíte, počkejte, dokud se nezastaví. Nástroj se může zahá knout a způsobit ztrátu kontroly nad elek trickým nářadím. – Zabraňte neúmyslnému zapnutí. Přenáše ní elektrického nářadí s prstem na hlavním vypínači může vést k úrazu. Pokud elektrické nářadí nepoužíváte, uveď te spínač pro chod vpravo/vlevo [1-9] do středové polohy, abyste zajistili vypínač. – K provozu akumulátorového elektrického nářadí nepoužívejte žádné síťové zdroje nebo cizí akumulátory. K nabíjení akumu látoru nepoužívejte žádné cizí nabíječky. Používání příslušenství neschváleného vý robcem může vést k elektrickému úrazu a/ nebo těžkému poranění.

Varování před škodlivým světelným zářením. Nedívejte se delší dobu do svě telného paprsku. Nemiřte světelný pa prsek na jiné osoby nebo zvířata. Optické záření může poškodit zrak – [4]. – Při prašné práci používejte odsávání pra chu. – Používejte pouze nástroje a příslušenství, které firma Festool schválila pro toto elektrické nářadí. Použití neschválených nástrojů nebo příslušenství může vést k zvýšenému riziku zranění a k značné ne vyváženosti. To může zhoršit kvalitu pra covních výsledků a zvýšit opotřebení elek trického nářadí.

2.3 Bezpečnostní pokyny při používání

dlouhých vrtáků – V žádném případě nepracujte s vyššími ot áčkami, než jsou maximálně přípustné ot áčky pro vrták. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit poranění. – Začínejte vždy vrtat s nízkými otáčkami, a když je vrták v kontaktu s obrobkem. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit poranění. – Nevyvíjejte nadměrný tlak, vyvíjejte při měřený tlak pouze v podélném směru vůči vrtáku. Vrtáky se mohou ohnout, v důsled ku toho prasknout nebo způsobit ztrátu kontroly a poranění.

, hladina akustic kého výkonu L

a nejistota K zjištěné pod le EN 62841:

[dB(A)] K [dB] Šroubování 73 84 5 Vrtání 73 84 5 UPOZORNĚNÍ Při práci vzniká hluk Poškození sluchu ► Používejte ochranu sluchu. Hodnota vibrací a

(součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 62841:

Šroubování < 2,5 1,5 Vrtání 3 1,5 Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí, – jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití ná řadí, – vztahují se k hlavním druhům použití elek trického nářadí. Český 91UPOZORNĚNÍ Hodnoty emisí se mohou od uvedených hod not lišit. Závisí to na použití nářadí a druhu obrobku. ► Je nutné posoudit skutečné zatížení během celého provozního cyklu. ► V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka. 3 Použití v souladu s určením Akušroubovák je vhodný – pro vrtání do kovu, dřeva, plastu a podob ných materiálů, – pro zašroubovávání a utahování šroubů. – pro použití s akumulátory Festool kon strukční řady BP stejné napěťové třídy. Za škody a úrazy vzniklé nesprávným použitím odpovídá uživatel; spadá sem také poškození a opotřebení vzniklé použitím v trvalém průmyslovém provozu. 4 Technické údaje Akušroubovák TDC 18/4 Napětí motoru 18 V Volnoběžné otáčky* 1. stupeň 0–500 min

Max. krouticí moment měkký šroubový spoj (dřevo) 50 Nm tuhý šroubový spoj (kov) 75 Nm Nastavitelný krouticí mo ment**

1. stupeň / 2. stupeň 2–20 Nm

Upínací rozsah sklíčidla 1,5–13 mm Průměr vrtání max. dřevo 70 mm kov 13 mm Šroubování do smrkového dřeva do ∅ 10 mm Upnutí nástroje ve vrtacím vřetenu 1/4" Hmotnost podle EPTA-Procedure 01:2014 (s přídavným držadlem, akumulátorem BP 18 Li 6,2 AS a sklíčidlem) 2,6 kg Hmotnost bez Centrotec, bez přídavného držadla, bez akumulátoru. 1,4 kg

• Údaje ohledně otáček jsou s plně nabitým akumulátorem. ** U dolních stupňů krouticího momentu jsou maximální otáčky nižší (hodnoty při chodu vpravo). 5 Prvky zařízení [1-1] Tlačítka pro uvolnění akumulátoru [1-2] Tlačítko ukazatele kapacity na aku mulátoru [1-3] Ukazatel kapacity [1-4] LED světlo [1-5] Vypínač [1-6] Upínací krk [1-7] Přídavné držadlo [1-8] Přepínač stupňů [1-9] Přepínač pravého/levého chodu a blo kování zapnutí / přepravní pojistka Český 92[1-10] Držadlo [1-11] Seřizovací kolečko pro krouticí mo ment / vrtání / trvalé zapnutí a trvalé vypnutí osvětlení [1-12] Spona na pásek [1-13] Zásobník bitů [1-14] Izolované plochy pro uchopení (oblast vyznačená šedou barvou) Zobrazené nebo popsané příslušenství zčásti není součástí dodávky. Uvedené obrázky se nacházejí na začátku návo du k použití. 6 Akumulátor Před nasazením akumulátoru zkontrolujte, zda je rozhraní akumulátoru čisté. Znečištěné roz hraní akumulátoru může zabránit správnému kontaktu a způsobit poškození kontaktů. Nesprávný kontakt může způsobit přehřátí a poškození nářadí. [2A] Vyjměte akumulátor. [2B]

lick Nasaďte akumulátor tak, aby zaskočil. Další informace k nabíječce a akumulátoru s ukazatelem kapacity najdete v návodech k obsluze nabíječky a akumulátoru. 7 Uvedení do provozu UPOZORNĚNÍ Nebezpečí poranění ► Montáž provádějte pouze při vypnutém elektrickém nářadí!

7.1 Spona na pásek [1-12]

Spona na pásek umožňuje upevnit elektrické nářadí na krátkou dobu na pracovní oděv. Po mocí šroubu ji lze namontovat vpravo nebo vle vo na elektrické nářadí [3].

7.2 Montáž přídavného držadla [5]

VÝSTRAHA! Vždy používejte přídavné držadlo. ► Zkontrolujte, zda je přídavné držadlo [5-1] pevně namontované.

7.3 Nasazení dorazové tyče

[6] Hloubku vrtání lze nastavit pomocí dorazové ty

Stisknutí = zapnutí, uvolnění = vypnutí Tlakem na vypínač lze plynule regulovat otáčky. Pro zajištění vypínače uveďte spínač pro chod vpravo/vlevo [1-9] do středové polohy. LED světlo [1-4] svítí při stisknutém vypína či [1-5], viz kapitolu 8.4

8 Nastavení UPOZORNĚNÍ Nebezpečí poranění ► Nastavení provádějte pouze při vypnutém elektrickém nářadí!

8.1 Změna směru otáčení

[1-9] – Přepínač doleva = pravý chod – Přepínač doprava = levý chod

Pomocí přepínače stupňů [1-8] lze přepínat převodovku při vypnutém elektrickém nářadí.

8.3 Nastavení krouticího momentu [1-11]

Šroubování Krouticí moment podle nastavení na seřizova cím kolečku [1-11]: poloha 1 = nízký krouticí moment poloha 13 = vysoký krouticí moment Akustický signál při dosažení nastaveného krouticího momentu, elektrické nářadí se vy pne. elektrické nářadí se znovu rozběhne, až když uvolníte a znovu stisknete vypínač [1-5]. Vrtání Značka ukazuje na symbol vrtání = maxi mální krouticí moment.

8.4 Nastavení osvětlení [1-11]

Osvětlení nakonfigurujte pomocí seřizovacího kolečka [1-11]. Značka ukazuje na polohu 1 až 13 nebo symbol vrtáku

LED světlo [1-4] se zapne a vypne vždy automaticky s elektrickým nářadím. LED světlo svítí ještě krátkou chvíli po vypnutí. Značka ukazuje na trvalé zapnutí osvě tlení / maximální krouticí moment. Pro trvalé zapnutí LED osvětlení krátce stiskněte vypínač [1-5]. Po 10 minutách se LED osvětlení automaticky vypne. Značka ukazuje na trvalé vypnutí osvětle ní / maximální krouticí moment. LED osvětlení je trvale vypnuté. Český

938.5 Aplikace Festool Work

Pomocí aplikace Festool Work lze nakonfiguro vat elektrické nářadí. Spojení akumulátoru přes Bluetooth

, viz návod k obsluze akumulátoru. 9 Upínání nástroje, adaptéry VAROVÁNÍ Nebezpečí poranění ► Před prací na elektrickém nářadí z něj vy jměte akumulátor. UPOZORNĚNÍ Nebezpečí poranění o horký a ostrý nástroj ► Nepoužívejte tupé a vadné nástroje. ► Při manipulaci s nástrojem noste ochranné rukavice. Před prvním použitím: vrtací vřeteno po třete malým množstvím univerzálního tu ku.

9.1 Sklíčidlo CENTROTEC

[7] Rychlá výměna nástrojů se stopkou CENTRO TEC. VÝSTRAHA! Nástroje CENTROTEC upínejte po uze do sklíčidla CENTROTEC. Při výměně noste ochranné rukavice!

[8] Pro upínání vrtáků a bitů s max. průměrem stopky 13 mm. VÝSTRAHA! Nástroj upněte do sklíčidla vystře děně.

9.3 Úhlový nástavec [9]

Vrtání a šroubování v pravém úhlu k elektrické mu nářadí (částečně příslušenství).

9.4 Upnutí nástroje ve vrtacím vřetenu [10]

Bity lze vsadit přímo do šestihranného upínání ve vrtacím vřetenu.

9.5 Excentrický nástavec [11]

Šroubování blízko okraje s bity podle ISO 1173 (zčásti příslušenství).

9.6 Hloubkový doraz [12]

Hloubkový doraz (částečně příslušenství) umo žňuje zašroubovat šroub do definované hloubky. Můžete nastavit vzdálenost, o kterou má hlava šroubu nad povrchem obrobku přečnívat, nebo naopak být v obrobku zapuštěna. Nastavení hloubky Otáčením krytu [12-1] nastavte požadovanou hloubku zašrou bování. Každé zapadnutí změní hloubku zašroubování o 0,1 mm. Pro vyšroubování šroubu se nejprve musí se jmout objímka A/B. 10 Práce s elektrickým nářadím VAROVÁNÍ Nebezpečí poranění ► Elektrické nářadí nasazujte na šroub pouze vypnuté! ► Upevněte obrobek tak, aby se při práci ne mohl pohnout. ► Udržujte ruce mimo dosah použitého rotu jícího nástroje. UPOZORNĚNÍ Nebezpečí popálení Upínání nástroje a nářadí se mohou během provozu velmi zahřát! ► Nechte je před zavěšením na sponu na pá sek vychladnout.

VAROVÁNÍ Nebezpečí poranění Funkce KickbackStop nezaručuje úplnou ochranu před zpětným rázem. ► Vždy se na práci soustřeďte a dodržujte všechny bezpečnostní a varovné pokyny. Funkce KickbackStop zareaguje, když se nástroj zablokuje a elektrické nářadí tak náhle a nečekaně začne rotovat okolo osy šroubování. Elektrické nářadí se vy pne, jednou pípne a LED světlo nepřetržitě bli ká. Po zareagování funkce KickbackStop: ► Uvolněte vypínač [1-5]

► Odstraňte příčinu zablokování. ► Znovu stiskněte vypínač.

[1-13] UPOZORNĚNÍ Nebezpečí poranění kovovými třískami v zá sobníku bitů. ► Zásobník bitů pravidelně čistěte a odstra ňujte třísky. Český 94Magnetický, pro uložení bitů nebo držáků bitů. 11 Výstražné signály Výstražné signály zní při následujících provozních stavech a elektrické nářadí se vypne: Akustický signál LED světlo Příčina Opatření Jednou pípne. - Vybitý/nekompatibilní akumulá tor. Nabijte/vyměňte akumulátor. Elektrické nářadí je přetížené. Snižte zatížení elektrického nářadí. Při stisknutí vypínače: elektrické nářadí je přehřáté. Po vychladnutí uveďte elektric ké nářadí opět do provozu. Jednou pípne. Nepřetržitě bliká. Zareagovala funkce Kickback Stop. Viz kapitolu 10.1

Dvakrát pípne. - Nastavený krouticí moment dosa žen.

Nepřetržitě pípá. - Elektrické nářadí je vadné. Pro odstranění poruchy kon taktujte výrobce. 12 Údržba a ošetřování VAROVÁNÍ Nebezpečí poranění elektrickým proudem ► Před prováděním údržby a ošetřování vždy vyjměte z elektrického nářadí akumulátor. ► Všechny práce údržby a opravy, které vyža dují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis. Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/ sluzby Používejte jen originální náhradní dí ly Festool! Obj. č. na: www.fe stool.cz/sluzby EKAT

Pro zajištění cirkulace vzduchu musí být chladi cí otvory udržovány stále volné a čisté. Připojovací kontakty elektrického nářadí, nabí ječky a akumulátory udržujte čisté. 13 Životní prostředí Nářadí nevyhazujte do domovního odpa du! Nářadí, příslušenství a obaly ode vzdejte k ekologické recyklaci. Dodržujte platné vnitrostátní předpisy. Pouze EU: Podle evropské směrnice o odpad ních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci. Informace k REACh: www.festool.com/reach 14 Všeobecné pokyny

14.1 Informace k ochraně údajů

Elektrické nářadí obsahuje čip pro automatické uložení údajů o nářadí a provozních údajů. Z uložených údajů nelze vyvozovat žádnou pří mou souvislost s určitými osobami. Údaje lze bezkontaktně načíst pomocí speciál ních zařízení a společnost Festool je používá vý hradně pro diagnostiku závad, provádění oprav a vyřizování záruky a dále pro zlepšování kvality, resp. další vývoj elektrického nářadí. Tyto údaje nejsou – bez výslovného souhlasu zákazníka – využívány nad tento rámec.
