BRUKSANVISNING TDC 184 5 04 0 ISet FESTOOL

EU-försäkran om överensstämmelse. Vi för- klarar på eget ansvar att denna produkt uppfyller alla relevanta krav enligt följande EU-direktiv och baseras på följande normer eller normgivande dokument:

• 5 Enhetskomponenter p. 52
• 6 Batteri p. 53
• 7 Driftstart p. 53
• 8 Inställningar p. 53
• 9 Verktygsfäste, tillsatser p. 54
• 10 Arbeta med elverktyg p. 54
• 11 Varningssignaler p. 55
• 12 Underhåll och skötsel p. 55
• 13 Miljö p. 55

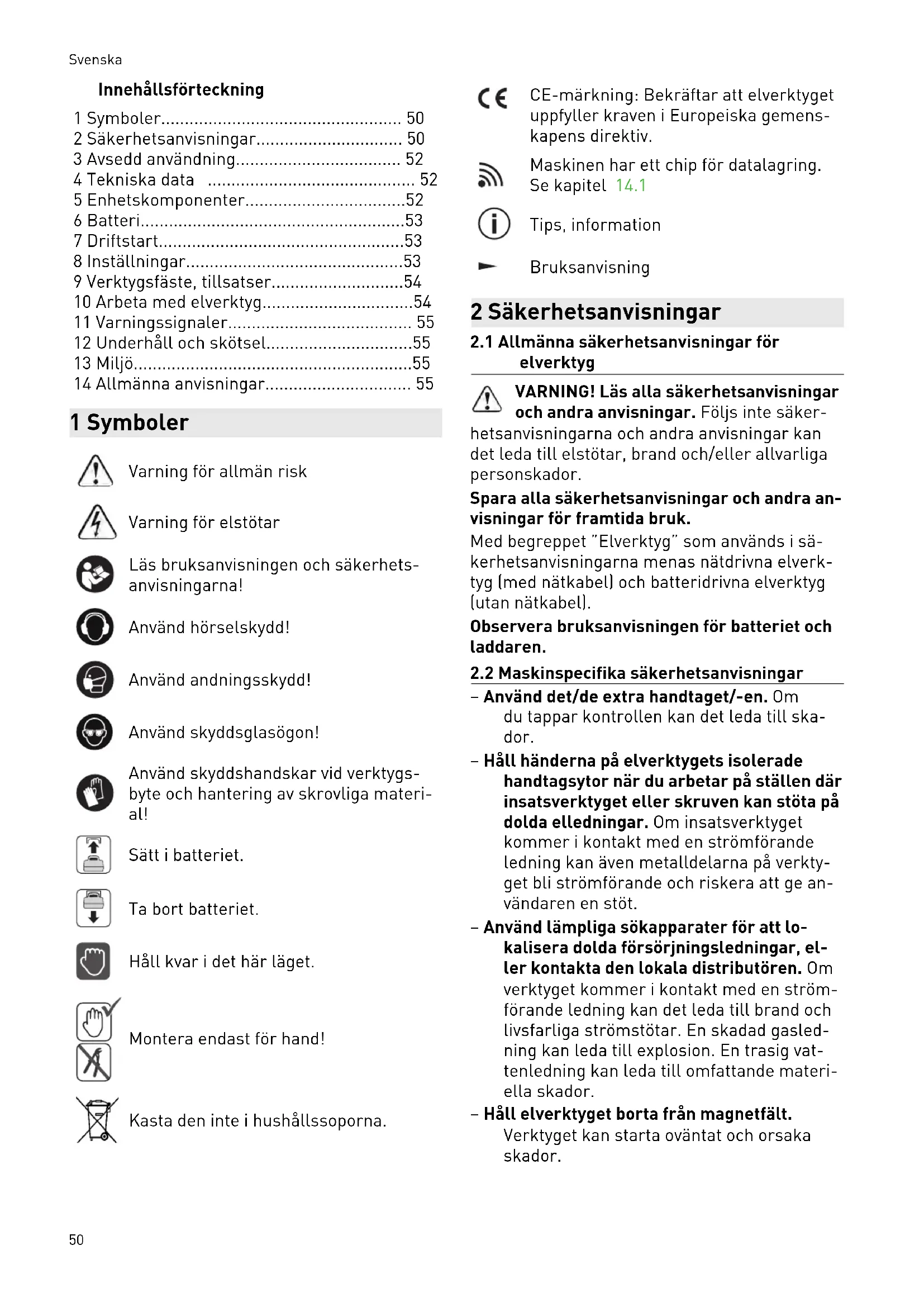

• 14 Allmänna anvisningar 1 Symboler Varning för allmän risk Varning för elstötar Läs bruksanvisningen och säkerhets anvisningarna! Använd hörselskydd! Använd andningsskydd! Använd skyddsglasögon! Använd skyddshandskar vid verktygs byte och hantering av skrovliga materi al! Sätt i batteriet. Ta bort batteriet. Håll kvar i det här läget. Montera endast för hand! Kasta den inte i hushållssoporna. CE-märkning: Bekräftar att elverktyget uppfyller kraven i Europeiska gemens kapens direktiv. Maskinen har ett chip för datalagring. Se kapitel 14.1 Tips, information Bruksanvisning 2 Säkerhetsanvisningar p. 55

2.1 Allmänna säkerhetsanvisningar för

elverktyg VARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador. Spara alla säkerhetsanvisningar och andra an visningar för framtida bruk. Med begreppet ”Elverktyg” som används i sä kerhetsanvisningarna menas nätdrivna elverk tyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel). Observera bruksanvisningen för batteriet och laddaren.

2.2 Maskinspecifika säkerhetsanvisningar

– Använd det/de extra handtaget/-en. Om du tappar kontrollen kan det leda till ska dor. – Håll händerna på elverktygets isolerade handtagsytor när du arbetar på ställen där insatsverktyget eller skruven kan stöta på dolda elledningar. Om insatsverktyget kommer i kontakt med en strömförande ledning kan även metalldelarna på verkty get bli strömförande och riskera att ge an vändaren en stöt. – Använd lämpliga sökapparater för att lo kalisera dolda försörjningsledningar, el ler kontakta den lokala distributören. Om verktyget kommer i kontakt med en ström förande ledning kan det leda till brand och livsfarliga strömstötar. En skadad gasled ning kan leda till explosion. En trasig vat tenledning kan leda till omfattande materi ella skador. – Håll elverktyget borta från magnetfält. Verktyget kan starta oväntat och orsaka skador. Svenska 50– Använd lämplig personlig skyddsutrust ning: Hörselskydd, skyddsglasögon, and ningsskydd vid dammalstrande arbeten. OBS! Elverktyget kan blockeras och or saka en plötslig rekyl! Stäng omedelbart av verktyget! – Håll ordentligt i elverktyget med båda händer; den ena handen på handta get [1-10] och den andra på extrahandta get [1-7]. Ställ in varvtalet för skruvning en korrekt. Var beredd på ett kraftigt reaktionsmoment som kan leda till att el verktyget roterar och därigenom orsakar skador. – Använd inte elverktyget i regn eller fuktig miljö. Fukt i elverktyget kan leda till kort slutning och brand. – Vänta tills elverktyget stannat innan du lägger ner det. Insatsverktyget kan fastna och du kan förlora kontrollen över elverkty get. – Undvik att verktyget kopplas till av miss tag. Bär inte elverktyget med fingret på strömbrytaren. Det kan leda till olyckor. När elverktyget inte används ska knappen för höger-/vänstergång [1-9] ställas i mitt läget för att låsa strömbrytaren. – Inga nätadaptrar eller batterier av annat fabrikat får användas till det batteridrivna elverktyget. Inga batteriladdare av annat fabrikat får användas för att ladda batteri et. Om man använder tillbehör av annat fabrikat finns risk för elstötar och/eller risk för svåra olyckor.

Varning för skadlig ljusstrålning. Se inte in i ljusstrålen en längre tid. Rikta inte ljusstrålen mot människor eller djur. Ljusstrålningen kan skada ögonen - [4]

– Använd ett dammutsug vid dammalstrande arbeten. – Använd endast insatsverktyg och tillbehör som är godkända av Festool för detta el verktyg. Ökad risk för personskador och obalans vid användning av ej godkända in satsverktyg eller tillbehör. Detta kan för sämra kvaliteten på arbetsresultaten och slita på elverktyget.

2.3 Säkerhetsanvisningar vid användning

av långt borr – Arbeta aldrig med högre varvtal än det maxvarvtal som är tillåtet för borret. Vid högre varvtal kan borret lätt böja sig om det roterar fritt utan att komma i kontakt med arbetsobjektet, vilket kan leda till per sonskador. – Börja alltid borra med ett lägre varvtal och medan borret har kontakt med ar betsobjektet. Vid högre varvtal kan borret lätt böja sig om det roterar fritt utan att komma i kontakt med arbetsobjektet, vilket kan leda till personskador. – Tryck inte för hårt, och tryck bara i bor rets längdriktning. Borret kan böjas och gå sönder eller också kan man förlora kon trollen och skada sig.

och osäk erhet K fastställd enligt EN 62841:

[dB(A)] K [dB] Skruvning 73 84 5 Borrning 73 84 5 OBS! Buller vid arbetet Hörselskador ► Använd hörselskydd. Vibrationsemissionsvärde a

(vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN 62841:

Skruvning < 2,5 1,5 Borrning 3 1,5 De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär upp skattning av vibrations- och bullernivån un der arbetet, – representerar elverktygets huvudsakliga användningsområden. Svenska 51OBS! Emissionsvärdena kan avvika från de angiv na värdena. Det beror på hur verktyget an vänds och typen av arbetsobjekt. ► Man måste bedöma den faktiska belas tningen under hela driftcykeln. ► Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användarna. 3 Avsedd användning Skruvdragaren lämplig – för borrning i metall, trä, plast och liknande material, – för i- och åtdragning av skruvar. – för användning med Festool-batterier i mo dellserien BP med samma spänningsklass. Användaren ansvarar för skador och olyckor som uppkommit på grund av att maskinen använts på ett otillåtet sätt; detta gäller även skador och slitage genom industri ell, konstant drift. 4 Tekniska data Skruvdragare TDC 18/4 Motorspänning 18 V Tomgångsvarvtal* 1:a växeln 0 - 500 varv/min 2:a växeln 0 - 800 varv/min 3:e växeln 0 - 2350 varv/min 4:e växeln 0 - 3600 varv/min Max. vridmoment Mjuk skruvning (trä) 50 Nm Hård skruvning (metall) 75 Nm Inställbart vridmoment** 1:a växeln / 2:a växeln 2 - 20 Nm Borrchuckens spännområde 1,5 - 13 mm Borrdiameter max. Trä 70 mm Metall 13 mm Skruva i gran till ∅ 10 mm Verktygsfäste i borrspindel 1/4 ’’ Vikt enligt EPTA-procedur 01:2014 (med extrahandtag, batteri BP 18 Li 6,2 AS och borrchuck) 2,6 kg Vikt med Centrotec, utan extrahandtag, utan batteri. 1,4 kg

• Varvtalsuppgifter med fulladdat batteri. ** I de lägre vridmomentstegen är maxvarvtalet reducerat (värden i högergång). 5 Enhetskomponenter [1-1] Knappar för lossning av batteri [1-2] Knapp för batteriindikator på batteri [1-3] Batteriindikator [1-4] LED-lampa [1-5] Strömbrytare [1-6] Spännhals [1-7] Extrahandtag [1-8] Växelreglage [1-9] Kontakt för höger-/vänstergång och tillkopplingsspärr/transportspärr [1-10] Handtag [1-11] Inställningsratt för vridmoment/borr ning/Belysning konstant till och kon stant från Svenska 52[1-12] Bältesklämma [1-13] Bits-depå [1-14] Isolerade handtagsytor (grått områ de) Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen. De angivna bilderna finns i början av bruksan visningen. 6 Batteri Kontrollera att batterianslutningen är ren innan batteriet sätts i. Smuts på batterianslutningen kan försämra kontakten och leda till skador på kontakterna. Om kontakten störs kan det leda till överhett ning och skador på maskinen. [2A] Ta bort batteriet. [2B]

lick Sätt i batteriet tills det hakar fast. Mer information om batteriet och laddaren med batteriindikator finns i deras respek tive bruksanvisningar. 7 Driftstart OBS! Risk för personskador ► Montering får endast göras när elverktyget är avstängt!

7.1 Bältesklämma [1-12]

Med bältesklämman kan man tillfälligt sätta fast elverktyget i arbetskläderna. Den monteras på höger eller vänster sida av verktyget med en skruv [3].

7.2 Montera extrahandtag [5]

VARNING! Använd alltid extrahandtaget. ► Kontrollera att extrahandtaget [5-1] sitter fast ordentligt.

7.3 Sätta i djupanslaget [6]

Borrdjupet kan ställas in med djupansla get [6-1].

7.4 Start/avstängning [1-5]

Tryck in strömbrytaren = TILL, släpp strömbry taren = FRÅN Varvtalet kan styras steglöst beroende hur hårt man trycker på strömbrytaren. Ställ knappen för höger-/vänstergång [1-9] i mittläget för att låsa strömbrytaren. LED-lampan [1-4] lyser när strömbryta ren [1-5] trycks in, se kapitel 8.4. 8 Inställningar OBS! Risk för personskador ► Inställningar får endast göras när elverkty get är avstängt!

8.1 Ändra rotationsriktning [1-9]

– Omkopplaren åt vänster = högergång – Omkopplaren åt höger = vänstergång

När elverktyget är avstängt kan transmissionen kopplas om med växelreglaget [1-8].

8.3 Ställa in vridmoment [1-11]

Skruvning Vridmoment enligt inställningen på rat ten [1-11]: Läge 1 = lågt vridmoment Läge 13 = högt vridmoment Ljudsignal när det inställda vridmomentet nås, elverktyget stängs av. För att sätta igång verk tyget igen, måste man släppa upp strömbryta ren [1-5] och sedan trycka på den igen. Borrning Markeringen pekar mot borrsymbolen

Konfigurera belysningen med inställningsrat ten [1-11]. Markeringen pekar mot läge 1 till 13 eller borrsymbolen

LED-lampan [1-4] tänds och släcks automatiskt när elverktyget an vänds. LED-lampan forsätter lysa en liten stund efter avstängningen. Markeringen pekar mot Belysning kon stant till / Maximalt vridmoment. Tryck kort på strömbrytaren [1-5] för att tända LED- lampan konstant. Efter 10 minuter släcks LED- lampan automatiskt. Markeringen pekar på Belysning kon stant från / Maximalt vridmoment. LED- lampan är konstant släckt.

8.5 Festool Work-app

Elverktyget kan konfigureras med hjälp av Fe stool Work-app. Svenska 53Ansluta batteriet via Bluetooth

, se batte riets bruksanvisning. 9 Verktygsfäste, tillsatser VARNING! Risk för personskador ► Före alla arbeten på elverktyget ska man ta ut batteriet. OBS! Risk för skador på grund av heta och vassa insatsverktyg ► Använd inte slöa eller defekta verktyg. ► Använd skyddshandskar när du hanterar insatsverktyget. Före första användningen: Applicera lite universalfett på borrspindeln.

9.1 CENTROTEC-verktygschuck

[7] Snabbt byte av insatsverktyg med CENTROTEC- skaft. VARNING! Spänn endast i CENTROTEC-verktyg i CENTROTEC-verktygschuck. Använd skyddshandskar vid bytet!

[8] Vid ispänning av borr och bits med max. 13 mm skaftdiameter. VARNING! Spänn fast insatsverktyget centrerat i borrchucken.

[9] Borrning och skruvning i rät vinkel mot verkty get (delvis tillbehör).

9.4 Verktygsfäste i borrspindel [10]

Bits kan användas direkt i borrspindelns hålla re med invändig sexkant.

9.5 Excentertillsats

[11] Kantnära skruvning med bits enligt ISO 1173 (delvis tillbehör).

Med djupanslaget (delvis tillbehör) kan man skruva i skruvar med inställt djup. Du kan ställa in hur mycket skruvhuvudet ska sticka upp över eller försänkas i arbetsstycket. Djupinställning Ställ in önskat iskruvningsdjup genom att vrida på höl jet [12-1]. Varje hack ändrar skruvdjupet med 0,1 mm. För att skruva ur en skruv måste man först ta av hylsan A/B. 10 Arbeta med elverktyg VARNING! Risk för personskador ► Elverktyget får bara sättas mot skruven när det är avstängt! ► Fäst alltid arbetsobjektet ordentligt, så att det inte kan förflytta sig under arbetet. ► Håll undan händerna från det roterande in satsverktyget. OBS! Risk för brännskador Verktygsfästet och insatsverktyget kan bli mycket heta vid användning! ► Låt verktyget svalna innan det hängs upp i bältesklämman.

VARNING! Risk för personskador KickbackStop-funktionen garanterar inte ett fullständigt skydd mot rekyl. ► Arbeta alltid koncentrerat och följ alla sä kerhets- och varningsanvisningar. Kickback-stoppet löser ut om insats verktyget blockeras och elverktyget plötsligt och oväntat börjar rotera runt skruvaxeln. Elverktyget stängs av, piper en gång och LED-lampan blinkar konstant. När Kickback-stoppet har utlösts: ► Släpp strömbrytaren [1-5]

► Åtgärda blockeringen. ► Tryck på strömbrytaren igen.

[1-13] OBS! Risk för personskador på grund av metalls pån i bits-depån. ► Rengör bits-depån regelbundet från spån. Magnetisk för fasthållning av bits eller bitshål lare. Svenska 5411 Varningssignaler Varningssignaler hörs vid följande driftstatusar och elverktyget stängs av: Ljudsignal LED-lampa Orsak Åtgärd Piper en gång. - Batteriet tomt/inte kompatibelt. Ladda/byt batteriet. Elverktyget överbelastat. Belasta elverktyget mindre. Vid manövrering av strömbryta ren: elverktyget är överhettat. Vänta med att använda verkty get tills det har svalnat. Piper en gång. Blinkar konstant. Kickback-stoppet utlöst. Se kapitel 10.1

Piper två gånger. - Det inställda vridmomentet upp nått.

Piper konstant. - Elverktyget defekt. Kontakta tillverkaren för fe låtgärder. 12 Underhåll och skötsel VARNING! Risk för personskador, elstötar ► Ta alltid bort batteriet från elverktyget före underhålls- och servicearbete. ► Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder. Service och reparation får endast utföras av tillverkaren eller service verkstäder. Hitta närmaste adress på: www.festool.se/service Använd bara Festools originalre servdelar! Art.nr på: www.festo ol.se/service EKAT

För att luftcirkulationen ska kunna garanteras, måste kylluftöppningarna i motorns hölje alltid hållas öppna och rena. Håll anslutningskontakterna på elverktyget, laddaren och batterierna rena. 13 Miljö Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och förpack ningar lämnas till miljövänlig återvin ning. Följ den nationella föreskrifterna. Endast EU: Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk tyg källsorteras och återvinnas på ett miljövän ligt sätt. Information om REACh: www.festool.com/ reach 14 Allmänna anvisningar

14.1 Information om dataskydd

Elverktyget innehåller ett chip för automatisk lagring av maskin- och driftdata. Dessa data in nehåller ingen information som är direkt per sonrelaterad. Data från chipet kan avläsas trådlöst med spe ciella enheter och används hos Festool endast för feldiagnos, reparations- och garantiända mål samt för kvalitetsförbättring resp. vidareu tveckling av elverktyget. Datainformationen ut nyttjas inte för ytterligare ändamål – såvida kunden inte uttryckligen har godkänt det.

Varumärkesnamnet Bluetooth

och logotyper na är registrerade märken som tillhör Blue tooth SIG, Inc. och används under licens av Tooltechnic Systems AG & Co. KG och därmed av Festool. Svenska 55Sisällys 1 Tunnukset
