KÄYTTÖOHJE TDC 184 5 04 0 ISet FESTOOL

EU-vaatimustenmukaisuusvakuutus. Vakuutam- me yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimuk- set ja se on seuraavien standardien tai standardiasia- kirjojen mukainen:

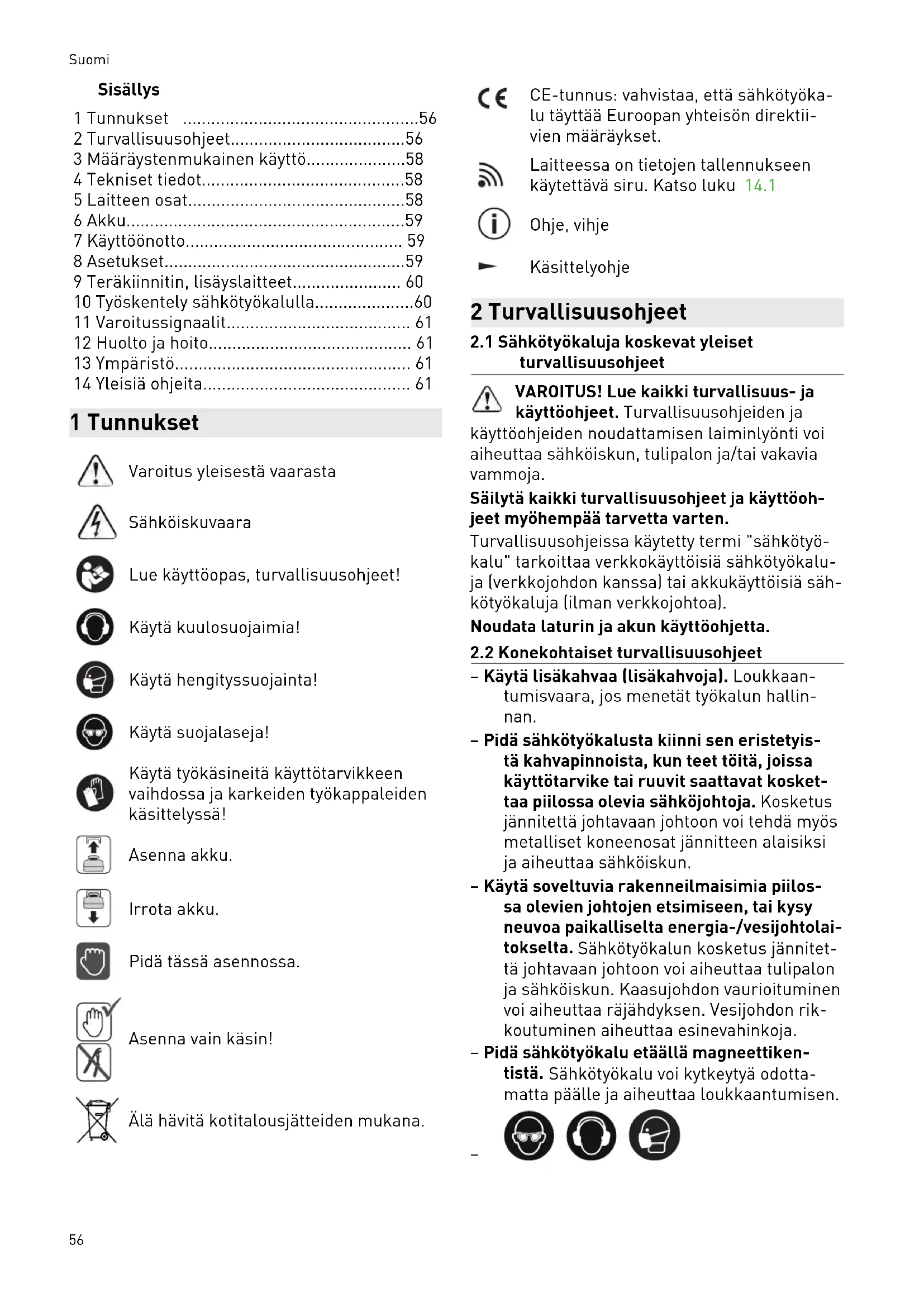

• 2 Turvallisuusohjeet p. 56
• 3 Määräystenmukainen käyttö p. 58
• 4 Tekniset tiedot p. 58
• 5 Laitteen osat p. 58
• 6 Akku p. 59
• 7 Käyttöönotto p. 59
• 8 Asetukset p. 59
• 9 Teräkiinnitin, lisäyslaitteet p. 60
• 10 Työskentely sähkötyökalulla p. 60
• 11 Varoitussignaalit p. 61
• 12 Huolto ja hoito p. 61
• 13 Ympäristö p. 61
• 14 Yleisiä ohjeita 1 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöopas, turvallisuusohjeet! Käytä kuulosuojaimia! Käytä hengityssuojainta! Käytä suojalaseja! Käytä työkäsineitä käyttötarvikkeen vaihdossa ja karkeiden työkappaleiden käsittelyssä! Asenna akku. Irrota akku. Pidä tässä asennossa. Asenna vain käsin! Älä hävitä kotitalousjätteiden mukana. CE-tunnus: vahvistaa, että sähkötyöka lu täyttää Euroopan yhteisön direktii vien määräykset. Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku 14.1 Ohje, vihje Käsittelyohje 2 Turvallisuusohjeet p. 61

2.1 Sähkötyökaluja koskevat yleiset

turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi "sähkötyö kalu" tarkoittaa verkkokäyttöisiä sähkötyökalu ja (verkkojohdon kanssa) tai akkukäyttöisiä säh kötyökaluja (ilman verkkojohtoa). Noudata laturin ja akun käyttöohjetta.

2.2 Konekohtaiset turvallisuusohjeet

– Käytä lisäkahvaa (lisäkahvoja). Loukkaan tumisvaara, jos menetät työkalun hallin nan. – Pidä sähkötyökalusta kiinni sen eristetyis tä kahvapinnoista, kun teet töitä, joissa käyttötarvike tai ruuvit saattavat kosket taa piilossa olevia sähköjohtoja. Kosketus jännitettä johtavaan johtoon voi tehdä myös metalliset koneenosat jännitteen alaisiksi ja aiheuttaa sähköiskun. – Käytä soveltuvia rakenneilmaisimia piilos sa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolai tokselta. Sähkötyökalun kosketus jännitet tä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rik koutuminen aiheuttaa esinevahinkoja. – Pidä sähkötyökalu etäällä magneettiken tistä. Sähkötyökalu voi kytkeytyä odotta matta päälle ja aiheuttaa loukkaantumisen.

Suomi 56Käytä soveltuvia henkilönsuojaimia: Kuu losuojaimet, suojalasit, pölysuojain töissä, joissa syntyy pölyä. VARO! Sähkötyökalu voi jumiutua ja ai heuttaa äkillisen takaiskun! Kytke välit tömästi pois päältä! – Pidä sähkötyökalusta kiinni molemmilla käsillä, yhdellä kädellä kahvasta [1-10] ja toisella kädellä lisäkahvasta [1-7]. Säädä kierrosluku ruuvauksen yhteydessä oi kean suuruiseksi. Ole varuillasi suuren reaktiomomentin varalta, koska se aiheut taa loukkaantumisvaaran sähkötyökalun mahdollisen kiertymisen takia. – Älä käytä sähkötyökalua sateessa tai kos teassa ympäristössä. Kosteus voi aiheuttaa sähkötyökalussa oikosulun tai tulipalon. – Odota, kunnes sähkötyökalu on pysähtynyt kokonaan, ennen kuin laitat koneen syr jään. Muuten käyttötarvike voi pureutua alustan pintaan ja aiheuttaa sähkötyökalun hallinnan menettämisen. – Vältä tahatonta päällekytkeytymistä. On nettomuusvaara, jos kannat sähkötyökalua sormi käynnistys-/sammutuskytkimellä. Kun et käytä sähkötyökalua, aseta oikealle/ vasemmalle käynnin kytkin [1-9] keski asentoon käynnistys-/sammutuskytkimen lukitsemiseksi. – Älä käytä akkusähkötyökalua verkkolait teilla tai vierailla akuilla. Älä käytä vierai ta latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisä tarvikkeita, tämä voi johtaa sähköiskuun ja/tai vakaviin tapaturmiin.

Varoitus haitallisen valosäteilyn vaarasta. Älä katso pitkäaikaisesti valon säteeseen. Älä kohdista valonsädettä ih misiin tai eläimiin. Optinen säteily voi va hingoittaa silmiä - [4]. – Käytä pölynpoistoa töissä, joissa syntyy pö lyä. – Käytä ainoastaan käyttötarvikkeita ja lisä varusteita, jotka Festool on hyväksynyt tässä sähkötyökalussa käytettäviksi. Mui den kuin hyväksyttyjen käyttötarvikkeiden tai lisävarusteiden käyttämisestä voi olla seurauksena suurempi loukkaantumisvaa ra ja huomattavia epätasapainotiloja. Tämä voi huonontaa työtulosten laatua ja lisätä sähkötyökalun kulumista.

2.3 Pitkien poranterien käyttöä koskevat

turvallisuusohjeet – Älä missään tapauksessa työskentele po ranterän suurimman sallitun kierrosluvun ylittävällä kierrosluvulla. Muuten syntyy tapaturmavaara, koska suuren kierrosno peuden yhteydessä poranterä saattaa hie man taipua, jos se saa pyöriä vapaasti il man kosketusta työkappaleeseen. – Aloita poraus aina matalalla kierrosluvul la ja poranterän ollessa työkappaletta vasten. Muuten syntyy tapaturmavaara, koska suuren kierrosnopeuden yhteydessä poranterä saattaa hieman taipua, jos se saa pyöriä vapaasti ilman kosketusta työkappa leeseen. – Paina poranterää kevyesti ja vain kohti suoraan työkappaletta vasten. Loukkaan tumisvaara, koska poranterä voi taipua ja katketa tai aiheuttaa työkalun hallinnan menettämisen.

ja epä varmuus K on määritetty standardin EN 62841 mukaan:

[dB(A)] K [dB] Ruuvaus 73 84 5 Poraus 73 84 5 HUOMIO Työskenneltäessä syntyy melua Kuulovaurioiden vaara ► Käytä kuulosuojaimia. Tärinäarvo a

(kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet tynä EN 62841:

Ruuvaus < 2,5 1,5 Poraus 3 1,5 Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä synty vän tärinä- ja melukuormituksen alusta vaan arviointiin, – edustavat sähkötyökalun pääasiallisia käyt tösovelluksia. Suomi 57HUOMIO Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta. ► Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa. ► Todellisesta kuormituksesta riippuen täy tyy määrittää asiaankuuluvat varotoimenpi teet käyttöturvallisuuden takaamiseksi. 3 Määräystenmukainen käyttö Akkukäyttöinen porakone/ruuvinväännin sovel tuu – poraamiseen metalliin, puuhun, muoviin yms. materiaaleihin, – ruuvien kiinnittämiseen ja kiristämiseen. – Festoolin saman jänniteluokan BP-malli sarjan akkujen kanssa käyttöön. Käyttäjä on vastuussa epäasianmukai sesta käytöstä aiheutuvista vaurioista ja tapaturmista; näihin kuuluvat myös teollisen jatkokäytön aiheuttamat vauriot ja kuluminen. 4 Tekniset tiedot Akkuruuvinväännin TDC 18/4 Moottorin jännite 18 V Tyhjäkäyntikierrosluku* 1. vaihde

Maks. vääntömomentti Pehmeä ruuvausalusta (puu) 50 Nm Kova ruuvausalusta (metalli) 75 Nm Vääntömomentti säädettä vissä**

1. vaihde / 2. vaihde 2 - 20 Nm

Poraistukan kiinnitysalue 1,5 - 13 mm Poraushalkaisija maks. Puu 70 mm Metalli 13 mm Ruuvaus kuusipuuhun maks. ∅ 10 mm Teräkiinnitin porankarassa 1/4 ’’ Paino EPTA-Procedure 01:2014 -ohjeiden mukaan (lisäkahvan, akun BP 18 Li 6,2 AS ja poraistukan kanssa) 2,6 kg Paino Centrotec-istukan kanssa, ilman lisäkahvaa, ilman akkua. 1,4 kg

• Kierroslukutiedot täyteen ladatulla akulla. ** Alemmissa vääntömomenttiportaissa maksimikierrosluku on pienempi (arvot mitattu myötä päivään). 5 Laitteen osat [1-1] Akun vapautuspainikkeet [1-2] Kapasiteettinäytön painike akussa [1-3] Kapasiteettinäyttö [1-4] LED-valo [1-5] Käynnistyskytkin [1-6] Kiinnityskaula [1-7] Lisäkahva [1-8] Vaihdekytkin Suomi 58[1-9] Suunnanvaihtokytkin ja käynnistys salpa/kuljetuslukitus [1-10] Kahva [1-11] Säätöpyörä toiminnoille vääntömo mentti/poraus/valo pysyvästi päälle ja pysyvästi pois päältä [1-12] Vyöpidike [1-13] Ruuvikärkien säilytyspaikka [1-14] Eristetyt kahvapinnat (harmaan värin en alue) Kuvassa esitetyt tai tekstissä kuvaillut lisäva rusteet eivät osittain sisälly toimitukseen. Mainitut kuvat ovat käyttöoppaan alussa. 6 Akku Tarkasta akkuliitännän puhtaus ennen akun asennusta. Likainen akkuliitäntä voi estää kun nollisen kosketuksen ja vioittaa koskettimia. Viallinen kosketin voi johtaa laitteen ylikuume nemiseen ja vaurioitumiseen. [2A] Irrota akku. [2B]

lick Asenna akku - niin että se lu kittuu paikalleen. Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisätietoja saat laturin ja akun käyttöohjeista. 7 Käyttöönotto HUOMIO Loukkaantumisvaara ► Tee asennus vain silloin, kun sähkötyökalu on kytketty pois päältä!

[1-12] Vyöpidikkeellä voit kiinnittää sähkötyökalun ly hytaikaisesti työvaatteeseen. Sen voi asentaa ruuvilla sähkötyökalun oikealle tai vasemmalla puolelle [3]

7.2 Lisäkahvan kiinnittäminen [5]

VAROITUS! Käytä aina lisäkahvaa. ► Tarkista lisäkahvan [5-1] kunnollinen kiin nitys.

7.3 Rajoitintangon asentaminen [6]

Rajoitintangolla [6-1] voit säätää poraussyvyy den.

7.4 Päälle-/poiskytkentä [1-5]

Paina = PÄÄLLE, päästä irti = POIS Kierroslukua voi ohjata portaattomasti sen mukaan, kuinka voimakkaasti käynnistys kytkintä painetaan. Aseta suunnanvaihtokytkin [1-9] keskiasentoon käynnistyskytkimen lukitsemiseksi. LED-valo [1-4] palaa, kun painat käynnistyskyt kintä [1-5], katso luku 8.4. 8 Asetukset HUOMIO Loukkaantumisvaara ► Tee säätöjä vain silloin, kun sähkötyökalu on kytketty pois päältä!

8.1 Pyörintäsuunnan muuttaminen [1-9]

– Kytkin vasemmalle = pyörintä myötäpäi vään – Kytkin oikealle = pyörintä vastapäivään

8.2 Vaihteen vaihtaminen

Vaihdekytkimellä [1-8] voi vaihtaa vaihdetta, kun sähkötyökalu on sammutettuna.

8.3 Vääntömomentin säätö [1-11]

Ruuvaus Vääntömomentti säätöpyörän [1-11] asetusta vastaavasti: Asento 1 = pieni vääntömomentti Asento 13 = suuri vääntömomentti Äänimerkki säädetyn vääntömomentin kohdal la, sähkötyökalu sammuu. Sähkötyökalu käyn nistyy uudelleen vasta sen jälkeen kun vapautat käynnistyskytkimen [1-5] ja painat sitä uudel leen. Poraus Merkintä osoittaa poraustunnusta

maks. vääntömomentti.

8.4 Valon säätäminen [1-11]

Konfiguroi valo säätöpyörän [1-11] avulla. Merkki osoittaa asentoa 1 - 13 tai poraussym bolia . LED-valo [1-4] syttyy ja sammuu automaattisesti sähkötyökalun kanssa. Mootto rin sammutuksen jälkeen LED-valo palaa het ken aikaa edelleen. Merkki näyttää kohtaa valo pysyvästi päälle / suurin vääntömomentti. Paina ly hyesti käynnistyskytkintä [1-5] , jotta LED-valo syttyy pysyvästi päälle. 10 minuutin kuluttua LED-valo sammuu automaattisesti. Suomi 59Merkki näyttää kohtaa valo pysyvästi pois päältä / suurin vääntömomentti. LED-valo on pysyvästi pois päältä.

8.5 Festool Work -sovellus

Festool Work App -sovelluksen avulla voit kon figuroida sähkötyökalun. Akun yhteyden muodostaminen Blue tooth

kautta, katso akun käyttöohjeet. 9 Teräkiinnitin, lisäyslaitteet VAROITUS Loukkaantumisvaara ► Irrota akku sähkötyökalusta ennen kaikkia sähkötyökaluun kohdistuvia töitä. HUOMIO Kuuman ja terävän käyttötarvikkeen aiheut tama loukkaantumisvaara ► Älä käytä tylsiä tai viallisia käyttötarvikkei ta. ► Käytä työkäsineitä, kun käsittelet käyttö tarviketta. Ennen ensikäyttöä: Sivele porakaraan hie man monikäyttörasvaa.

9.1 CENTROTEC-istukka

[7] CENTROTEC-varrella varustettujen käyttötar vikkeiden nopea vaihto. VAROITUS! Kiinnitä CENTROTEC-käyttötarvik keita vain CENTROTEC-istukkaan. Käytä vaihdossa työkäsineitä!

Poranterien ja ruuvauskärkien kiinnittämiseen, joiden varren halkaisija enintään 13 mm. VAROITUS! Kiinnitä käyttötarvike keskiöidysti poraistukkaan.

Poraaminen ja ruuvaaminen suorassa kulmas sa sähkötyökaluun nähden (osittain lisätarvike).

9.4 Teräkiinnitin porankarassa [10]

Ruuvauskärjet voidaan laittaa suoraan poran karan kuusiokolokiinnittimeen.

[11] Ruuvaus reunan läheltä normin ISO 1173 mu kaisilla ruuvauskärjillä (osittain lisätarvike).

9.6 Syvyysvaste [12]

Syvyysvaste (osittain lisätarvike) mahdollistaa ruuvin kiinnittämisen määritettyyn syvyyteen. Voit säätää mitan, jonka verran ruuvinkanta jää työkappaleen yläpuolelle tai uppoaa työkappa leeseen. Syvyyssäätö Säädä pesää [12-1] kääntä mällä haluamasi ruuvaussy vyys. Jokainen naksahdus muuttaa ruuvaussyvyyttä 0,1 mm:n verran. Ruuvin irrottamiseksi täytyy ensin ottaa hylsy A/B pois. 10 Työskentely sähkötyökalulla VAROITUS Loukkaantumisvaara ► Aseta sähkötyökalu ruuvin päälle vain moottori sammutettuna! ► Kiinnitä työkappale aina niin, ettei se pääse liikkumaan työstön aikana. ► Pidä kädet loitolla pyörivästä käyttötarvik keesta. HUOMIO Palovammavaara Teräkiinnitin ja käyttötarvike voivat kuumen tua erittäin voimakkaasti käytön aikana! ► Anna jäähtyä ennen ripustamista vyöpidik keen varaan.

VAROITUS Loukkaantumisvaara KickbackStop-toiminto ei voi estää takaiskua sataprosenttisen varmasti. ► Työskentele aina keskittyneesti ja noudata kaikkia turvallisuusohjeita ja varoituksia. KickbackStop laukeaa käyttötarvikkeen jumittumistilanteessa, jossa sähkötyö kalu voi pyörähtää äkillisesti ja odotta mattomasti ruuvausakselin ympäri. Sähkötyö kalu kytkeytyy pois päältä, piippaa kerran ja LED-valo palaa jatkuvasti. KickbackStopin lauettua: ► Vapauta käynnistyskytkin [1-5]. ► Poista jumittumisen aiheuttaja. ► Paina käynnistyskytkintä uudelleen. Suomi 6010.2 Ruuvikärkien säilytyspaikka [1-13] HUOMIO Loukkaantumisvaara ruuvikärkien säilytys paikkaan kerääntyneiden metallilastujen johdosta. ► Puhdista ruuvikärkien säilytyspaikka sään nöllisesti ja poista lastut. Magneettinen, ruuvikärkien tai kärjenpitimien säilytykseen. 11 Varoitussignaalit Varoitussignaalit annetaan seuraavissa käyttötiloissa ja sähkötyökalu sammuu: Äänimerkki LED-valo Aiheuttaja Toimenpide Piippaa kerran. - Akku tyhjä/epäsopiva. Lataa/vaihda akku. Sähkötyökalun ylikuormitus. Kuormita sähkötyökalua vä hemmän. Painettessa käynnistyskytkintä: Sähkötyökalu on ylikuumentu nut. Odota, että sähkötyökalu jääh tyy, ennen kuin otat sen uudel leen käyttöön. Piippaa kerran. Vilkkuu jatkuvasti. KickbackStop lauennut. Katso luku 10.1

Piippaa kahdesti. - Asetettu vääntömomentti saavu tettu.

Piippaa jatkuvasti. - Sähkötyökalu on rikki. Ota yhteys valmistajaan vian korjaamiseksi. 12 Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina akku sähkötyökalusta, ennen kuin alat tehdä koneeseen liittyviä huolto- ja kunnossapitotöitä. ► Kaikki moottorin rungon avaamista edellyt tävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi. Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis teen voit katsoa nettiosoitteesta: www.festool.fi/huolto Käytä vain alkuperäisiä Festool-va raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto EKAT

Ilmankierron varmistamiseksi moottorin kote lon jäähdytysilmarakojen täytyy olla aina vapai ta ja puhtaita. Pidä sähkötyökalun, latauslaitteen ja akun lii täntäkoskettimet puhtaina. 13 Ympäristö Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä. Vain EU: käytöstä poistettuja sähkö- ja elektro niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen. REACh:iin liittyvät tiedot: www.festool.com/ reach 14 Yleisiä ohjeita

14.1 Tietosuojaa koskevat tiedot

Sähkötyökalu sisältää sirun, joka tallentaa au tomaattisesti kone- ja käyttötiedot. Tallenne Suomi 61tuista tiedoista ei voi päätellä suoraan henkilöl lisyyttä. Tiedot voidaan lukea erikoislaitteilla ilman kos ketusta. Festool käyttää näitä tietoja yksin omaan sähkötyökalun vianmääritykseen, kor jaus- ja takuutöihin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä tätä pidemmälle ilman asiakkaan erikseen an tamaa lupaa.

Tavaramerkki Bluetooth

ja logot ovat rekiste röityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä. Suomi 62Indholdsfortegnelse 1 Symboler................................................... 63 2 Sikkerhedsanvisninger............................. 63 3 Bestemmelsesmæssig brug.....................65 4 Tekniske data
