INSTRUKCJA OBSŁUGI TDC 184 5 04 0 ISet FESTOOL

Deklaracja zgodności UE. Niniejszym oświadcz- amy na własną odpowiedzialność, że produkt ten speł- nia wszystkie obowiązujące wymogi następujących dyrektyw UE, norm lub dokumentów normatywnych. 2006/42/EC, 2014/30/ EU

• 5 Elementy urządzenia p. 99
• 6 Akumulator p. 99
• 7 Rozruch p. 99
• 8 Ustawienia p. 99
• 9 Uchwyt narzędziowy, nasadki p. 100
• 10 Praca z narzędziem elektrycznym p. 101
• 11 Sygnały ostrzegawcze p. 101
• 12 Konserwacja i utrzymanie w czystości p. 102
• 13 Środowisko p. 102

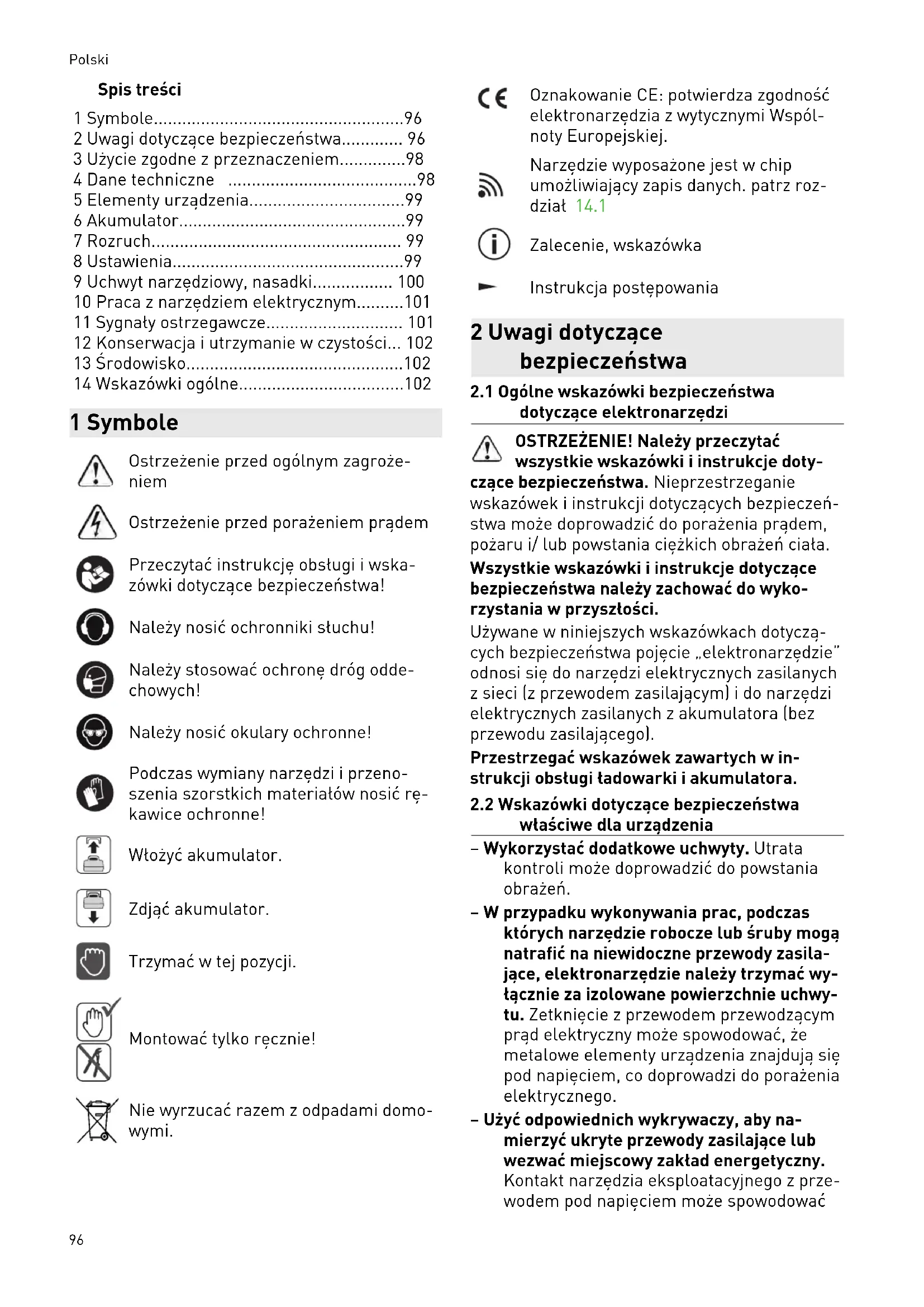

• 14 Wskazówki ogólne 1 Symbole Ostrzeżenie przed ogólnym zagroże niem Ostrzeżenie przed porażeniem prądem Przeczytać instrukcję obsługi i wska zówki dotyczące bezpieczeństwa! Należy nosić ochronniki słuchu! Należy stosować ochronę dróg odde chowych! Należy nosić okulary ochronne! Podczas wymiany narzędzi i przeno szenia szorstkich materiałów nosić rę kawice ochronne! Włożyć akumulator. Zdjąć akumulator. Trzymać w tej pozycji. Montować tylko ręcznie! Nie wyrzucać razem z odpadami domo wymi. Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Wspól noty Europejskiej. Narzędzie wyposażone jest w chip umożliwiający zapis danych. patrz roz dział p. 102

Zalecenie, wskazówka Instrukcja postępowania 2 Uwagi dotyczące bezpieczeństwa

2.1 Ogólne wskazówki bezpieczeństwa

dotyczące elektronarzędzi OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje doty czące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeń stwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała. Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wyko rzystania w przyszłości. Używane w niniejszych wskazówkach dotyczą cych bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego). Przestrzegać wskazówek zawartych w in strukcji obsługi ładowarki i akumulatora.

2.2 Wskazówki dotyczące bezpieczeństwa

właściwe dla urządzenia – Wykorzystać dodatkowe uchwyty. Utrata kontroli może doprowadzić do powstania obrażeń. – W przypadku wykonywania prac, podczas których narzędzie robocze lub śruby mogą natrafić na niewidoczne przewody zasila jące, elektronarzędzie należy trzymać wy łącznie za izolowane powierzchnie uchwy tu. Zetknięcie z przewodem przewodzącym prąd elektryczny może spowodować, że metalowe elementy urządzenia znajdują się pod napięciem, co doprowadzi do porażenia elektrycznego. – Użyć odpowiednich wykrywaczy, aby na mierzyć ukryte przewody zasilające lub wezwać miejscowy zakład energetyczny. Kontakt narzędzia eksploatacyjnego z prze wodem pod napięciem może spowodować Polski 96pożar i zwarcie elektryczne. Uszkodzenie przewodu gazowego może spowodować wy buch. Wdzieranie się w przewód wodny po woduje szkody rzeczowe. – Trzymać elektronarzędzie z dala od pól magnetycznych. Elektronarzędzie może się nieoczekiwanie włączyć i spowodować ob rażenia.

Należy stosować odpowiednie środki ochrony indywidualnej: ochronniki słuchu, okulary ochronne, maska przeciwpyłowa w przypadku prac, podczas których powstaje pył. OSTROŻNIE! Urządzenie elektryczne może się zablokować i spowodować na gły odrzut! Natychmiast wyłączyć! – Mocno trzymać elektronarzędzie obiema rękami, jedną ręką za uchwyt [1-10], a drugą za uchwyt dodatkowy [1-7]. Ustawić prawidłową prędkość obrotową w przy padku śrub. Przygotować się na wysoki moment reakcji, który może spowodować obrót elektronarzędzia i zranienie . – Nie używaj elektronarzędzia w deszczu lub w wilgotnym otoczeniu. Wilgoć w elek tronarzędziu może doprowadzić do zwarcia. – Należy zaczekać, aż elektronarzędzie za trzyma się, zanim zostanie odłożone. Ist nieje ryzyko zahaczenia się narzędzia, co może prowadzić do utraty kontroli nad nim. – Należy unikać przypadkowego włączenia. Noszenie elektronarzędzia z palcem na przełączniku wł./ wył. może prowadzić do wypadków. Jeśli elektronarzędzie nie jest używane, us tawić przełącznik obrotów w prawo/ lewo [1-9] w położeniu środkowym, aby zabloko wać przełącznik wł./ wył. – Do zasilania elektronarzędzi akumulato rowych nie należy używać zasilaczy lub nieoryginalnych akumulatorów. Nie uży wać do ładowania akumulatorów nieorygi nalnych ładowarek. Zastosowanie wyposa żenia niedopuszczonego przez producenta może doprowadzić do porażenia prądem elektrycznym i/ lub poważnego wypadku. – Ostrzeżenie przed szkodliwym pro mieniowaniem świetlnym. Nie patrzeć przez dłuższy czas w promień światła. Nie kierować promienia światła na inne osoby lub zwierzęta. Promieniowanie świetlne może być szkodliwe dla oczu - [4]. – Prace, podczas których powstaje pył, wy magają użycia odsysania pyłu. – Używać wyłącznie narzędzi roboczych i wyposażenia zatwierdzonych dla tego elektronarzędzia przez Festool. Użycie niezatwierdzonych narzędzi roboczych lub wyposażenia może prowadzić do zwiększe nia ryzyka obrażeń ciała i znacznej poziomu niewyważenia. Może to pogorszyć jakość wyników pracy i zwiększyć zużycie elektro narzędzia.

2.3 Wskazówki bezpieczeństwa przy

używaniu długich wierteł – Nigdy nie używać prędkości większej niż maksymalna dopuszczalna prędkość ob rotowa dla wiertła. Przy wyższych pręd kościach wiertło może się wygiąć, jeśli bę dzie się swobodnie obracać bez kontaktu z obrabianym przedmiotem, co może spowo dować obrażenia. – Zawsze zaczynać wiercenie przy niskiej prędkości obrotowej i gdy wiertło ma kon takt z elementem obrabianym. Przy wy ższych prędkościach wiertło może się wy giąć, jeśli będzie się swobodnie obracać bez kontaktu z obrabianym przedmiotem, co może spowodować obrażenia. – Nie wywierać nadmiernego nacisku na wiertło. Wywierać nacisk tylko w kierunku wzdłuż wiertła. Wiertła mogą się zginać i łamać lub prowadzić do utraty kontroli nad urządzeniem i urazów.

Poziom ciśnienia akustycznego L

, poziom mo cy akustycznej L

i niepewność pomiaru K zos tały określone następująco EN 62841:

[dB(A)] K [dB] Wkręcanie 73 84 5 Wiercenie 73 84 5 OSTROŻNIE Parametry emisji Uszkodzenie słuchu ► Używać ochronników słuchu. Wartość emisji wibracji a

(suma wektorowa w trzech kierunkach) oraz tolerancja błędu K us talone wg EN 62841: Polski 97a

Wkręcanie < 2,5 1,5 Wiercenie 3 1,5 Podane wartości emisji (wibracje, szmery) – służą do porównania narzędzi, – nadają się do tymczasowej oceny obciąże nia wibracjami i hałasem podczas użytko wania, – odnoszą się do głównych zastosowań elek tronarzędzia. OSTROŻNIE Rzeczywiste wartości emisji hałasu mogą różnić się od wartości podanych. Zależy to od zastosowania narzędzia i rodzaju obrabiane go elementu. ► Rzeczywiste wartości należy określić dla całego cyklu pracy urządzenia. ► W zależności od rzeczywistego obciążenia hałasem należy określić odpowiednie środ ki bezpieczeństwa, w celu ochrony użyt kownika. 3 Użycie zgodne z przeznaczeniem Akumulatorową wiertarko-wkrętarkę można stosować do: – do wiercenia w metalu, drewnie, tworzy wach sztucznych i podobnych materiałach, – do wkręcania i dokręcania śrub. – do użytku z akumulatorami Festool serii BP o takiej samej klasie napięcia. Za szkody i wypadki spowodowane uży ciem niezgodnym z przeznaczeniem od powiedzialność ponosi użytkownik; w tym rów nież za szkody i zużycie spowodowane eksploa tacją przemysłową w trybie ciągłym. 4 Dane techniczne Akumulatorowe wiertarko-wkrętarki TDC 18/4 Napięcie silnika 18 V Prędkość obrotowa na bie gu jałowym*

Maks. moment obrotowy Wkręcanie miękkie (drewno) 50 Nm Wkręcanie twarde (metal) 75 Nm Regulowany moment obro towy ** 1 bieg / 2 bieg 2 - 20 Nm Zakres mocowania uchwytu wiertarskiego 1,5 - 13 mm Średnica wiertła maks. Drewno 70 mm Metal 13 mm Wkręty w drewnie świerko wym do ∅ 10 mm Uchwyt narzędziowy we wrzecionie wiertarki 1/4 ’’ Ciężar określany zgodnie z procedurą EPTA 01:2014 (z dodatkowym uchwytem, akumulatorem BP 18 Li 6,2 AS i uchwytem wiertarskim) 2,6 kg Ciężar z Centrotec, bez dodatkowego uchwytu, bez akumulatora. 1,4 kg Polski 98* Dane dotyczą prędkości obrotowej przy całkowicie naładowanym akumulatorze. ** Na dolnych stopniach momentu obrotowego maksymalna prędkość obrotowa jest zredukowana (wartości dla biegu w prawo) . 5 Elementy urządzenia [1-1] Przyciski do zwalniania akumulatora [1-2] Wskaźnik pojemności akumulatora [1-3] Wskaźnik pojemności [1-4] Lampka LED [1-5] Włącznik/Wyłącznik [1-6] Tuleja mocująca [1-7] Dodatkowy uchwyt [1-8] Przełącznik biegów [1-9] Przełącznik prawo/ lewo i zabezpie czenie przed włączeniem/ blokada transportowa [1-10] Uchwyt [1-11] Pokrętło do ustawiania momentu ob rotowego/ wiercenia/ oświetlenia Ciągłe włączenie i Ciągłe wyłączenie [1-12] Klips na pasek [1-13] Pojemnik na bity [1-14] Zaizolowane powierzchnie chwytania (obszar zaznaczony na szaro) Niektóre z przedstawionych lub opisanych ak cesoriów nie wchodzą w zakres dostawy. Podane rysunki znajdują się w załączniku in strukcji obsługi. 6 Akumulator Przed założeniem akumulatora sprawdzić złą cze akumulatora pod kątem czystości. Zanie czyszczenie złącza akumulatora może utrud niać prawidłowy kontakt i prowadzić do uszko dzenia styków. Zaburzony kontakt może spowodować prze grzanie i uszkodzenie urządzenia. [2A] Zdjąć akumulator. [2B]

lick Założyć akumulator aż do za blokowania. Dalsze informacje dotyczące ładowarki i akumulatora ze wskazaniem pojemności można znaleźć w instrukcjach obsługi ła dowarki i akumulaora. 7 Rozruch OSTROŻNIE Niebezpieczeństwo zranienia ► Montaż tylko przy wyłączonym elektrona rzędziu!

7.1 Klips na pasek [1-12]

Klips na pasek umożliwia tymczasowe zamoco wanie elektronarzędzia na odzieży roboczej. Można go zamontować po lewej lub po prawej stronie elektronarzędzia za pomocą śruby [3]

7.2 Montaż dodatkowego uchwytu [5]

OSTRZEŻENIE! Zawsze korzystać z dodatkowe go uchwytu. ► Sprawdzić stabilne osadzenie dodatkowego uchwytu [5-1].

7.3 Założyć ogranicznik głębokości [6]

Za pomocą ogranicznika głębokości [6-1] moż na ustawić głębokość wiercenia.

7.4 Włączanie/wyłączanie [1-5]

Naciśnięcie = WŁ., Puszczenie = WYŁ. W zależności od nacisku na włącznik/ wyłącznik prędkość jest regulowana bez stopniowo. Ustawić przełącznik prawo/ lewo [1-9] w połą czeniu środkowym, aby zablokować przełącznik wł./ wył. Lampka LED [1-4] świeci się przy naciśniętym włączniku/wyłączniku [1-5], patrz rozdział 8.4. 8 Ustawienia OSTROŻNIE Niebezpieczeństwo zranienia ► Wprowadzać ustawienia tylko przy wyłą czonym narzędziu elektrycznym!

8.1 Zmiana kierunku obrotów [1-9]

– Przełącznik w lewo = obroty w prawo – Przełącznik w prawo = obroty w lewo

Za pomocą przełącznika biegów [1-8] przekład nia może być przestawiana przy wyłączonym elektronarzędziu. Polski

998.3 Regulowanie momentu

obrotowego [1-11] Wkręcanie Moment obrotowy wg ustawienia na pokrętle do ustawiania [1-11]. Ustawienie 1 = mały moment obrotowy Ustawienie 13 = duży moment obrotowy Sygnał dźwiękowy po osiągnięciu ustawionego momentu obrotowego elektronarzędzie wyłącza się. Elektronarzędzie uruchomi się ponownie dopiero wtedy, gdy przełącznik wł./wył. [1-5] zostanie zwolniony i ponownie wciśnięty. Wiercenie Oznaczenie wskazuje symbol wiertła

maksymalny moment obrotowy.

8.4 Ustawianie oświetlenia

[1-11] Skonfigurować oświetlenie pokrętłem do usta wiania [1-11]. Oznaczenie wskazuje ustawienie od 1 do 13 lub symbol wiertła . Światło LED [1-4] włącza się i wyłącza automatycznie wraz z elektrona rzędziem. Po wyłączeniu lampa LED się świeci przez krótki czas. Oznaczenie wskazuje na czas włączenia oświetlenia/ maksymalny moment obro towy. Krótko naciśnij przełącznik włączania/ wyłączania [1-5], aby na stałe włączyć lampę LED. Po 10 minutach lampa LED wyłącza się automatycznie. Oznaczenie wskazuje na ciągłe wyłącze nie oświetlenia/ maksymalny moment ob rotowy. Lampa LED jest na stałe wyłączona.

8.5 Aplikacja Festool Work

Elektronarzędzie można skonfigurować za po mocą aplikacji Festool Work. Połączenie akumulatora poprzez Blue tooth

, patrz instrukcja użytkowania aku mulatora. 9 Uchwyt narzędziowy, nasadki OSTRZEŻENIE Niebezpieczeństwo zranienia ► Przed rozpoczęciem konserwacji elektro narzędzia, odłączyć od niego akumulator. OSTROŻNIE Niebezpieczeństwo zranienia związane z go rącymi i ostrymi narzędziami ► Nie stosować stępionych ani uszkodzonych narzędzi. ► Przy obsłudze narzędzie stosować rękawi ce ochronne. Przed pierwszym użyciem: Pokryć wrze ciono wiertarki niewielką ilością uniwer salnego smaru.

9.1 Uchwyt narzędziowy CENTROTEC [7]

Szybka wymiana elektronarzędzi z uchwytem CENTROTEC. OSTRZEŻENIE! Narzędzia robocze CENTROTEC należy mocować tylko w uchwytach narzędzio wych CENTROTEC. Podczas wymiany nosić rękawice ochron ne!

9.2 Uchwyt wiertarski

[8] Do mocowania wierteł i końcówek o maks. średnicy chwytu 13 mm. OSTRZEŻENIE! Zamocować narzędzie robocze centrycznie w uchwycie wiertarskim.

9.3 Nasadka kątowa [9]

Wiercenie i wkręcanie pod kątem prostym w stosunku do elektronarzędzia (częściowo wypo sażenie).

9.4 Uchwyt narzędziowy we wrzecionie

wiertarki [10] Końcówki można wkładać bezpośrednio w gniazdo sześciokątne wrzeciona wiertarskiego.

9.5 Nasadka mimośrodowa [11]

Wkręcanie blisko krawędzi za pomocą końcówki wg ISO 1173 (częściowo element wyposażenia).

9.6 Ogranicznik głębokości [12]

Ogranicznik głębokości (częściowo wyposaże nie) umożliwia wkręcanie śrub na zdefiniowaną głębokość. Można ustawić wymiar, na jaki łeb wkrętu wystaje ponad powierzchnię przykręca nego elementu lub na jaki jest w niej zagłębio ny. Ograniczenie głębokości Ustawić żądaną głębokość wkręcania poprzez obracanie obudowy [12-1]. Każdy stopień zatrzaskowy zmienia głębokość wkręcania o 0,1 mm. Aby wykręcić śrubę, należy najpierw zdjąć tuleję A/B. Polski 10010 Praca z narzędziem elektrycznym OSTRZEŻENIE Niebezpieczeństwo zranienia ► Elektronarzędzie umieszczać na śrubie tyl ko w stanie wyłączonym! ► Zamocować element obrabiany w taki spo sób, aby nie mógł poruszyć się w czasie ob róbki. ► Trzymać ręce z dala od obracającego się narzędzia roboczego. OSTROŻNIE Niebezpieczeństwo poparzenia Uchwyt narzędziowy i narzędzie robocze mo gą się znacznie nagrzewać podczas pracy! ► Przed zawieszeniem na klipsie przy pasku pozostawić do ostygnięcia

OSTRZEŻENIE Niebezpieczeństwo zranienia Funkcja KickbackStop nie gwarantuje pełnej ochrony przed odrzutem. ► Zawsze być skoncentrowanym podczas pracy i przestrzegać wszystkich wskazó wek dotyczących bezpieczeństwa i wskazó wek ostrzegawczych. KickbackStop uruchamia się, gdy na rzędzie robocze się zablokuje, a elek tronarzędzie nagle i niespodziewanie obróci się wokół osi śruby. Elektronarzędzie wyłącza się, emituje jeden sygnał dźwiękowy, a dioda LED miga w sposób ciągły. Po uruchomieniu KickbackStop: ► Zwolnić włącznik/wyłącznik [1-5]. ► Usunąć przyczynę blokady. ► Nacisnąć ponownie włącznik/wyłącznik.

10.2 Pojemnik na bity

[1-13] OSTROŻNIE Niebezpieczeństwo zranienia przez metalo we zwierciny w pojemniku na bity. ► Należy regularnie czyścić w pojemnik na bity i usuwać zwierciny. Magnetyczny, do montażu bitów lub uchwytów bitów. 11 Sygnały ostrzegawcze Dźwiękowe sygnały ostrzegawcze emitowane są przy następujących stanach po czym następuje wyłączenie elektronarzędzia: Sygnał dźwiękowy Lampka LED Przyczyna Środki zaradcze Jeden krótki sygnał dźwię kowy. - Akumulator rozładowa ny / niekompatybilny. Naładować/ wymienić akumulator. Elektronarzędzie jest przeciążone. Nie obciążać tak mocno narzędzia elektryczne go. Podczas naciskania prze łącznika wł./ wył.: Elek tronarzędzie uległo prze grzaniu. Po ostygnięciu elektro narzędzia można je uruchomić ponownie. Jeden krótki sygnał dźwię kowy. Miga w sposób ciągły. Uruchomienie Kickback Stop. Patrz rozdział 10.1

Polski 101Sygnał dźwiękowy Lampka LED Przyczyna Środki zaradcze Dwa krótkie sygnały dźwię kowe. - Ustawiony moment obro towy został osiągnięty.

Nieprzerwane krótkie syg nały dźwiękowe. - Elektronarzędzie uszko dzone. W sprawie usunięcia usterki skontaktować się z producentem. 12 Konserwacja i utrzymanie w czystości OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prą dem ► Przed wszelkimi pracami związanymi z konserwacją elektronarzędzia należy wyjąć z niego akumulator. ► Wszelkie prace związane z konserwacją i czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wyko nywane wyłącznie przez autoryzowany warsztat serwisowy. Serwis i naprawa wyłącznie u pro ducenta i w certyfikowanych warsz tatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis Stosować wyłącznie oryginalne częś ci zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis EKAT

Dla zapewnienia cyrkulacji powietrza, otwory wlotowe powietrza chłodzącego w obudowie sil nika muszą być zawsze odsłonięte i utrzymywa ne w czystości. Styki przyłączeniowe narzędzia elektrycznego, ładowarki i akumulatora należy utrzymywać w czystości. 13 Środowisko Nie wyrzucać urządzenia razem z odpa dami domowymi! Urządzenia, wyposaże nie i opakowania przekazywać do recy klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych. Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa kra jowego, zużyte elektronarzędzia podlegają se gregacji i recyklingowi w sposób przyjazny śro dowisku. Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach 14 Wskazówki ogólne

14.1 Informacje o ochronie danych

Elektronarzędzie wyposażone jest w chip służą cy do automatycznego zapisywania danych o maszynie i jej pracy. Zapisane dane nie zawiera ją bezpośrednich danych osobowych. Za pomocą specjalnych urządzeń można dane te bezprzewodowo odczytać. Będą one używane wyłącznie w przypadku diagnozy błędów, prze prowadzania naprawy czy gwarancji oraz w celu poprawy jakości lub ulepszania elektronarzę dzia. Użycie danych poza wymienionym obsza rem bez wyraźnej zgody Klienta nie jest możli we.

Znak słowny i loga Bluetooth

są zastrzeżonymi znakami towarowymi firmy Bluetooth SIG, Inc. i są używane na podstawie licencji przez TTS Tooltechnic Systems AG & Co. KG a tym samym przez Festool. Polski
