BEDIENUNGSANLEITUNG TDC 184 5 04 0 ISet FESTOOL

(T-Nr.) TDC 18/4 10039318

EU-Konformitätserklärung. Wir erklären in al- leiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender EU-Richtlinien übereinstimmt, und folgende Normen oder normative Dokumente zugrunde gelegt wurden:

, EN 50581:2012 Unterzeichnet für und im Namen von/ Signed on behalf of and in name of/ Signé pour et au nom de Festool GmbH Wertstr. 20, D-73240 Wendlingen GERMANY Wendlingen, 2020-12-21 Markus Stark Head of Product Development Ralf Brandt Head of Product Conformity

im definierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999/ in the specified serial number range (S-Nr.) from 40000000 - 49999999/ dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999

gilt in Kombination mit Bluetooth

• 5 Geräteelemente p. 11
• 6 Akkupack p. 11
• 7 Inbetriebnahme p. 11
• 8 Einstellungen p. 12
• 9 Werkzeugaufnahme, Vorsatzgeräte p. 12
• 10 Arbeiten mit dem Elektrowerkzeug p. 13
• 11 Warnsignale p. 13
• 12 Wartung und Pflege p. 14
• 13 Umwelt p. 14

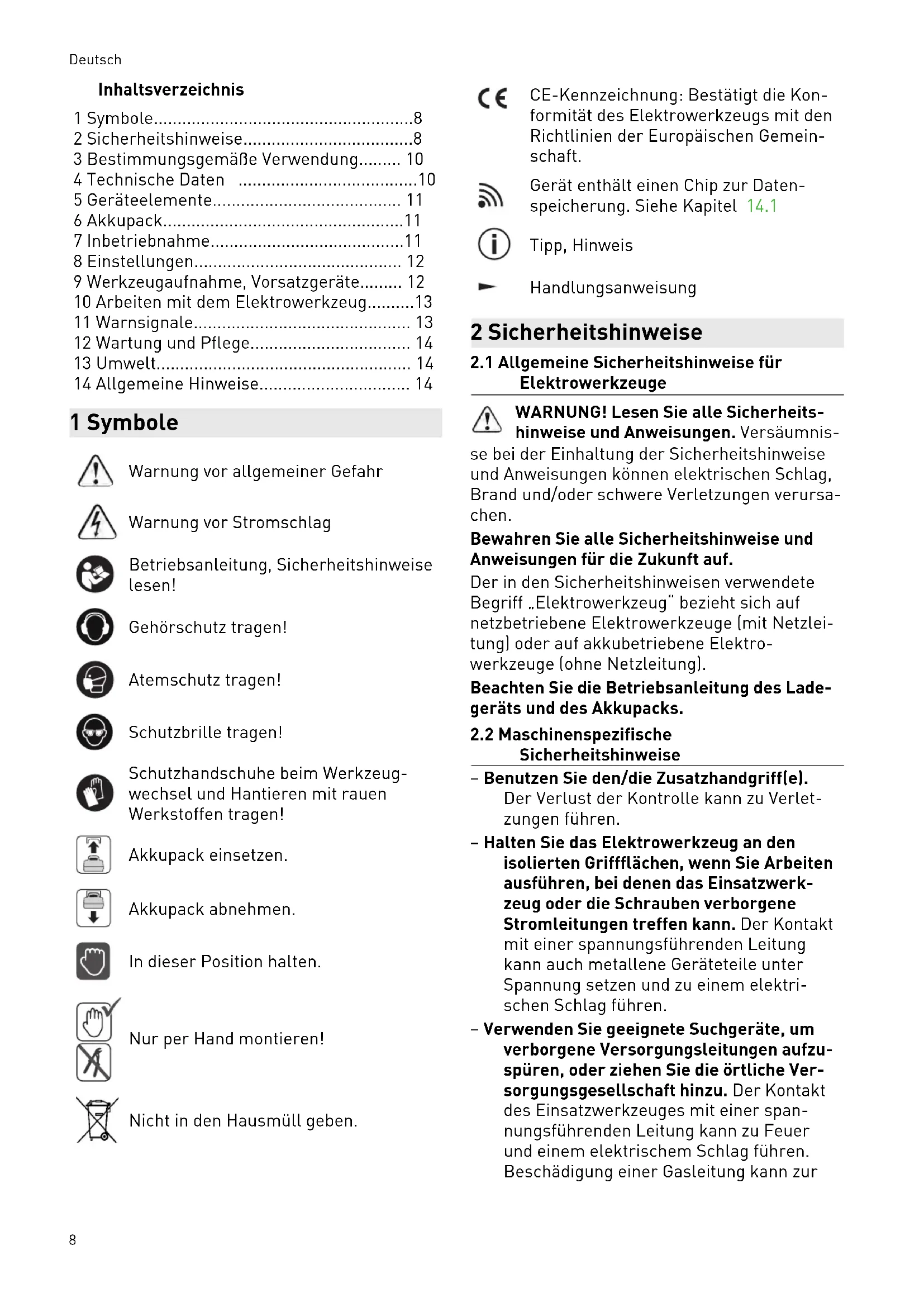

• 14 Allgemeine Hinweise 1 Symbole Warnung vor allgemeiner Gefahr Warnung vor Stromschlag Betriebsanleitung, Sicherheitshinweise lesen! Gehörschutz tragen! Atemschutz tragen! Schutzbrille tragen! Schutzhandschuhe beim Werkzeug wechsel und Hantieren mit rauen Werkstoffen tragen! Akkupack einsetzen. Akkupack abnehmen. In dieser Position halten. Nur per Hand montieren! Nicht in den Hausmüll geben. CE-Kennzeichnung: Bestätigt die Kon formität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemein schaft. Gerät enthält einen Chip zur Daten speicherung. Siehe Kapitel 14.1 Tipp, Hinweis Handlungsanweisung 2 Sicherheitshinweise p. 14

2.1 Allgemeine Sicherheitshinweise für

Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheits hinweise und Anweisungen. Versäumnis se bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursa chen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzlei tung) oder auf akkubetriebene Elektro werkzeuge (ohne Netzleitung). Beachten Sie die Betriebsanleitung des Lade geräts und des Akkupacks.

2.2 Maschinenspezifische

Sicherheitshinweise – Benutzen Sie den/die Zusatzhandgriff(e). Der Verlust der Kontrolle kann zu Verlet zungen führen. – Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerk zeug oder die Schrauben verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektri schen Schlag führen. – Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzu spüren, oder ziehen Sie die örtliche Ver sorgungsgesellschaft hinzu. Der Kontakt des Einsatzwerkzeuges mit einer span nungsführenden Leitung kann zu Feuer und einem elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Deutsch 8Explosion führen. Eindringen in eine Was serleitung verursacht Sachbeschädigung. – Halten Sie das Elektrowerkzeug von Mag netfeldern fern. Das Elektrowerkzeug kann sich unerwartet einschalten und Ver letzungen verursachen.

Tragen Sie geeignete persönliche Schutz ausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbei ten. VORSICHT! Elektrowerkzeug kann blo ckieren und plötzlichen Rückschlag ver ursachen! Sofort ausschalten! – Halten Sie das Elektrowerkzeug fest mit beiden Händen, jeweils mit einer Hand am Handgriff [1-10] und einer Hand am Zu satzhandgriff [1-7]. Stellen Sie die Dreh zahl beim Schrauben korrekt ein. Seien Sie auf ein hohes Reaktionsmoment ge fasst, das eine Drehung des Elektro werkzeugs verursachen und zu Verletzun gen führen kann. – Verwenden Sie das Elektrowerkzeug nicht im Regen oder in feuchter Umgebung. Feuchtigkeit im Elektrowerkzeug kann zu Kurzschluss und Brand führen. – Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ab legen. Das Einsatzwerkzeug kann sich ver haken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. – Vermeiden Sie ein versehentliches Ein schalten. Das Tragen des Elektro werkzeugs mit Ihrem Finger am Ein-/ Ausschalter kann zu Unfällen führen. Wenn Sie das Elektrowerkzeug nicht ver wenden, bringen Sie den Schalter für Rechts-/Links-Lauf [1-9] in Mittelstellung, um den Ein-/Ausschalter zu arretieren. – Keine Netzteile oder Fremd-Akkupacks zum Betreiben des Akku-Elektro werkzeugs verwenden. Keine Fremd-La degeräte zum Laden der Akkupacks ver wenden. Die Verwendung von nicht vom Hersteller vorgesehenem Zubehör kann zu einem elektrischen Schlag und/oder schweren Unfällen führen.

Warnung vor schädlicher Lichtstrah lung. Blicken Sie nicht längere Zeit in den Lichtstrahl. Richten Sie den Lichtstrahl nicht auf andere Personen oder Tiere. Die optische Strahlung kann die Augen schädi gen - [4]

– Verwenden Sie bei stauberzeugenden Ar beiten eine Staubabsaugung. – Verwenden Sie nur Einsatzwerkzeuge und Zubehöre, die von Festool für dieses Elek trowerkzeug freigegeben wurden. Durch die Verwendung von nicht freigegebenen Einsatzwerkzeugen oder Zubehör kann es zu erhöhter Verletzungsgefahr und erhebli chen Unwuchten kommen. Dies kann die Qualität der Arbeitsergebnisse verschlech tern und den Verschleiß des Elektro werkzeugs erhöhen.

2.3 Sicherheitshinweise bei Verwendung

langer Bohrer – Arbeiten Sie auf keinen Fall mit einer hö heren Drehzahl als der für den Bohrer maximal zulässigen Drehzahl. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen. – Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während der Boh rer Kontakt mit dem Werkstück hat. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen. – Üben Sie keinen übermäßigen Druck und nur in Längsrichtung zum Bohrer aus. Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrol le und zu Verletzungen führen.

, Schallleistungspegel L

und Unsicherheit K ermittelt entsprechend EN 62841:

[dB(A)] K [dB] Schrauben 73 84 5 Bohren 73 84 5 VORSICHT Beim Arbeiten eintretender Schall Schädigung des Gehörs ► Gehörschutz benutzen. Deutsch 9Schwingungsemissionswert a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841:

Schrauben < 2,5 1,5 Bohren 3 1,5 Die angegebenen Emissionswerte (Vibration, Geräusch) – dienen dem Maschinenvergleich, – eignen sich auch für eine vorläufige Ein schätzung der Vibrations- und Geräuschbe lastung beim Einsatz, – repräsentieren die hauptsächlichen An wendungen des Elektrowerkzeugs. VORSICHT Emissionswerte können von den angegebe nen Werten abweichen. Dies hängt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks. ► Die tatsächliche Belastung während des gesamten Betriebszyklus muss beurteilt werden. ► Abhängig von der tatsächlichen Belastung müssen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt wer den. 3 Bestimmungsgemäße Verwendung Akku-Bohrschrauber geeignet – zum Bohren in Metall, Holz, Kunststoffen und ähnlichen Materialien, – zum Ein- und Festschrauben von Schrau ben. – für die Verwendung mit den Festool Akku packs der Baureihe BP gleicher Span nungsklasse. Für Schäden und Unfälle bei nicht be stimmungsgemäßem Gebrauch haftet der Benutzer; darunter fallen auch Schäden und Verschleiß durch industriellen Dauerbe trieb. 4 Technische Daten Akku-Bohrschrauber TDC 18/4 Motorspannung 18 V Leerlaufdrehzahl* 1. Gang

max. Drehmoment weicher Schraubfall (Holz) 50 Nm harter Schraubfall (Metall) 75 Nm Drehmoment einstellbar** 1. Gang / 2. Gang 2 - 20 Nm Bohrfutter-Spannbereich 1,5 - 13 mm Bohrdurchmesser max. Holz 70 mm Metall 13 mm Schrauben in Fichte bis ∅ 10 mm Werkzeugaufnahme in Bohrspindel 1/4 ’’ Deutsch 10Akku-Bohrschrauber TDC 18/4 Gewicht entsprechend EPTA-Procedure 01:2014 (mit Zusatzhand griff, Akkupack BP 18 Li 6,2 AS und Bohrfutter) 2,6 kg Gewicht mit Centrotec, ohne Zusatzhandgriff, ohne Akkupack. 1,4 kg

• Drehzahl-Angaben mit voll geladenem Akkupack. ** In den unteren Drehmomentstufen ist die maximale Drehzahl reduziert (Werte im Rechtslauf). 5 Geräteelemente [1-1] Tasten zum Lösen des Akkupacks [1-2] Taster Kapazitätsanzeige am Akku pack [1-3] Kapazitätsanzeige [1-4] LED-Lampe [1-5] Ein-/Ausschalter [1-6] Spannhals [1-7] Zusatzhandgriff [1-8] Gang-Schalter [1-9] Schalter für Rechts-/Links-Lauf und Einschaltsperre/Transportverriege lung [1-10] Handgriff [1-11] Einstellrad für Drehmoment/Bohren/ Beleuchtung Dauer Ein und Dauer Aus [1-12] Gürtelclip [1-13] Bit-Depot [1-14] Isolierte Griffflächen (grau schattier ter Bereich) Abgebildetes oder beschriebenes Zubehör ge hört teilweise nicht in den Lieferumfang. Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung. 6 Akkupack Vor dem Einsetzen des Akkupacks die Akku schnittstelle auf Sauberkeit prüfen. Eine Ver schmutzung der Akkuschnittstelle kann den korrekten Kontakt behindern und zu Schäden an den Kontakten führen. Ein gestörter Kontakt kann zu Überhitzung und Beschädigung des Geräts führen. [2A] Akkupack abnehmen. [2B]

lick Akkupack einsetzen - bis zum Einrasten. Weitere Infos zu Ladegerät und Akkupack mit Kapazitätsanzeige finden Sie in den Betriebsanleitungen von Ladegerät und Akkupack. 7 Inbetriebnahme VORSICHT Verletzungsgefahr ► Montage nur bei ausgeschaltetem Elektro werkzeug!

7.1 Gürtelclip [1-12]

Der Gürtelclip ermöglicht ein kurzfristiges Be festigen des Elektrowerkzeugs an der Arbeits kleidung. Die Montage ist rechts oder links am Elektrowerkzeug mittels Schraube möglich [3]

7.2 Zusatzhandgriff montieren [5]

WARNUNG! Immer Zusatzhandgriff verwenden. ► Zusatzhandgriff [5-1] auf festen Sitz kon trollieren.

7.3 Anschlagsstab einsetzen [6]

Mit dem Anschlagsstab [6-1] kann die Bohrtiefe eingestellt werden.

7.4 Ein-/Ausschalten [1-5]

Drücken = EIN, Loslassen = AUS Je nach Druck auf den Ein-/Ausschalter ist die Drehzahl stufenlos steuerbar. Den Schalter für Rechts-/Links-Lauf [1-9]

Mittelstellung bringen, um den Ein-/Ausschal ter zu arretieren. Die LED-Lampe [1-4] leuchtet bei gedrücktem Ein-/Ausschalter [1-5], siehe Kapitel 8.4. Deutsch 118 Einstellungen VORSICHT Verletzungsgefahr ► Einstellungen nur bei ausgeschaltetem Elektrowerkzeug!

8.1 Drehrichtung ändern [1-9]

– Schalter nach links = Rechtslauf – Schalter nach rechts = Linkslauf

Mit dem Gang-Schalter [1-8] kann das Getriebe bei ausgeschaltetem Elektrowerkzeug umge schaltet werden.

8.3 Drehmoment einstellen [1-11]

Schrauben Drehmoment entsprechend Einstellung am Einstellrad [1-11]

Stellung 1 = kleines Drehmoment Stellung 13 = hohes Drehmoment Signalton bei Erreichen des eingestellten Dreh momentes, Elektrowerkzeug schaltet ab. Elek trowerkzeug läuft erst wieder, wenn der Ein-/ Ausschalter [1-5] losgelassen und erneut ge drückt wird. Bohren Markierung zeigt auf Bohrersymbol = ma ximales Drehmoment.

8.4 Beleuchtung einstellen [1-11]

Beleuchtung am Einstellrad [1-11] konfigurie ren. Markierung zeigt auf Stellung 1 bis 13 oder Bohrersymbol . Die LED-Lampe [1-4] schaltet sich jeweils automatisch mit dem Elek trowerkzeug ein und aus. Nach dem Ausschal ten leuchtet die LED-Lampe kurze Zeit nach. Markierung zeigt auf Beleuchtung Dauer Ein / Maximales Drehmoment. Kurzen Druck auf den Ein-/Ausschalter [1-5] ausüben, um die LED-Lampe dauerhaft einzuschalten. Nach 10 Minuten schaltet die LED-Lampe auto matisch aus. Markierung zeigt auf Beleuchtung Dauer Aus / Maximales Drehmoment. LED-Lam pe ist dauerhaft ausgeschaltet.

8.5 Festool Work App

Mithilfe der Festool Work App kann das Elek trowerkzeug konfiguriert werden. Verbindung des Akkupacks via Bluetooth

siehe Betriebsanleitung Akkupack. 9 Werkzeugaufnahme, Vorsatzgeräte WARNUNG Verletzungsgefahr ► Vor allen Arbeiten am Elektrowerkzeug den Akkupack vom Elektrowerkzeug ab nehmen. VORSICHT Verletzungsgefahr durch heißes und schar fes Einsatzwerkzeug ► Keine stumpfen und defekten Einsatzwerk zeuge verwenden. ► Schutzhandschuhe tragen beim Hantieren mit Einsatzwerkzeug. Vor dem ersten Gebrauch: Bohrspindel mit etwas Mehrzweckfett bestreichen.

9.1 CENTROTEC Werkzeugfutter

[7] Schneller Wechsel von Einsatzwerkzeugen mit CENTROTEC-Schaft. WARNUNG! CENTROTEC-Einsatzwerkzeuge nur in CENTROTEC-Werkzeugfutter einspan nen. Beim Wechseln Schutzhandschuhe tra gen!

[8] Zum Einspannen von Bohrern und Bits mit max. Schaftdurchmesser 13 mm. WARNUNG! Einsatzwerkzeug zentrisch im Bohrfutter einspannen.

9.3 Winkelvorsatz [9]

Bohren und Schrauben im rechten Winkel zum Elektrowerkzeug (teilweise Zubehör).

9.4 Werkzeugaufnahme in der

Bohrspindel [10] Bits können direkt in der Innensechskantauf nahme der Bohrspindel eingesetzt werden.

[11] Randnahes Schrauben mit Bits nach ISO 1173 (teilweise Zubehör).

[12] Der Tiefenanschlag (teilweise Zubehör) ermög licht eine Schraube mit definierter Tiefe einzu schrauben. Sie können das Maß einstellen, um welches der Schraubenkopf über die Werk stückoberfläche übersteht oder im Werkstück versenkt werden soll. Deutsch 12Tiefeneinstellung Stellen Sie durch Drehen des Gehäuses [12-1] die ge wünschte Einschraubtiefe fest ein. Jede Rastung ändert die Einschraubtiefe um 0,1 mm. Zum Ausschrauben einer Schraube, muss vor her die Hülse A/B abgenommen werden. 10 Arbeiten mit dem Elektrowerkzeug WARNUNG Verletzungsgefahr ► Elektrowerkzeug nur ausgeschaltet auf die Schraube aufsetzen! ► Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann. ► Die Hände vom drehenden Einsatzwerk zeug fernhalten. VORSICHT Verbrennungsgefahr Werkzeugaufnahme und Einsatzwerkzeug können im Betrieb sehr heiß werden! ► Vor dem Einhängen am Gürtelclip abküh len lassen.

WARNUNG Verletzungsgefahr Die KickbackStop Funktion garantiert keinen vollständigen Schutz vor einem Rückschlag. ► Arbeiten Sie stets konzentriert und beach ten Sie alle Sicherheits- und Warnhinwei se. Der KickbackStop löst aus, wenn das Einsatzwerkzeug blockiert und das Elektrowerkzeug dadurch plötzlich und unerwartet um die Schraubachse rotiert. Das Elektrowerkzeug schaltet ab, piept einmal und die LED-Lampe blinkt fortlaufend. Nach Auslösen des KickbackStops: ► Ein-/Ausschalter [1-5] loslassen. ► Ursache für Blockade beseitigen. ► Ein-/Ausschalter erneut drücken.

[1-13] VORSICHT Verletzungsgefahr durch Metallspäne im Bit-Depot. ► Bit-Depot regelmäßig reinigen und von Spänen befreien. Magnetisch, zur Aufnahme von Bits oder Bithal tern. 11 Warnsignale Warnsignale treten bei folgenden Betriebszuständen auf und das Elektrowerkzeug schaltet ab: Signalton LED-Lampe Ursache Maßnahme Piept einmal. - Akkupack leer/inkompatibel. Akkupack laden/wechseln. Elektrowerkzeug überlastet. Elektrowerkzeug weniger belas ten. Bei Betätigung des Ein-/ Ausschalters: Elektrowerkzeug ist überhitzt. Elektrowerkzeug nach dem Ab kühlen wieder in Betrieb neh men. Piept einmal. Blinkt fortlaufend. KickbackStop ausgelöst. Siehe Kapitel 10.1

Deutsch 13Signalton LED-Lampe Ursache Maßnahme Piept zweimal. - Eingestelltes Drehmoment er reicht.

Piept fortlaufend. - Elektrowerkzeug defekt. Zur Fehlerbehebung den Her steller kontaktieren. 12 Wartung und Pflege WARNUNG Verletzungsgefahr, Stromschlag ► Vor allen Wartungs- und Pflegearbeiten stets den Akkupack von dem Elektro werkzeug abnehmen. ► Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden dienstwerkstatt durchgeführt werden. Kundendienst und Reparatur nur durch Hersteller oder durch Ser vicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/ service Nur original Festool Ersatzteile ver wenden! Bestell-Nr. unter: www.festool.de/service EKAT

Zur Sicherung der Luftzirkulation müssen die Kühlluftöffnungen im Motorgehäuse stets frei und sauber gehalten werden. Die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber halten. 13 Umwelt Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen ei ner umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften be achten. Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umset zung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und ei ner umweltgerechten Wiederverwertung zuge führt werden. Informationen zur REACh: www.festool.com/ reach 14 Allgemeine Hinweise
