BRUKSANVISNING TDC 184 5 04 0 ISet FESTOOL

EU-samsvarserklæring. Vi erklærer under ene- ansvar at dette produktet oppfyller alle relevante krav i følgende EU-direktiver og at følgende standarder eller normative dokumenter er blitt lagt til grunn:

9.6 Dybdeanslag [12]

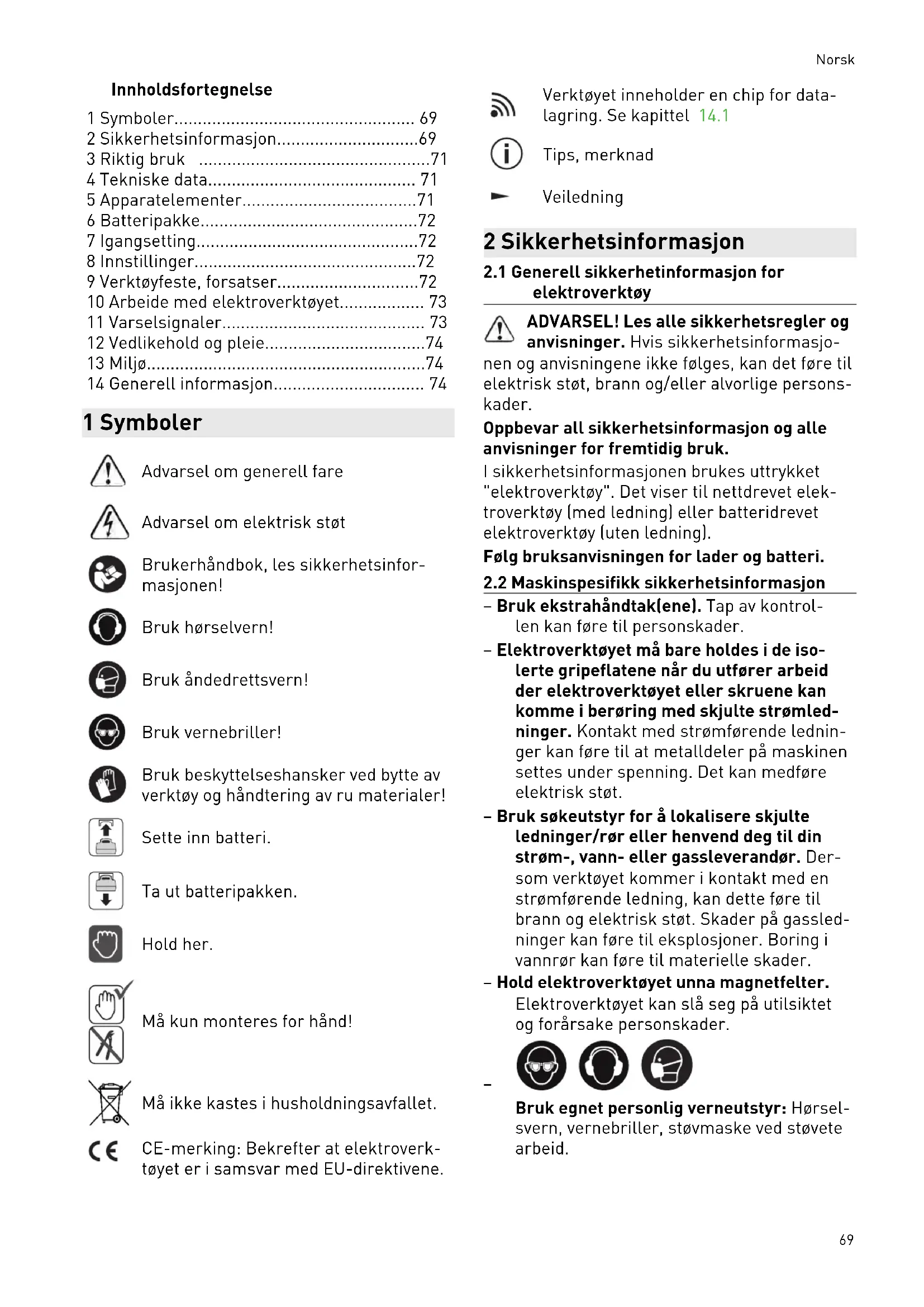

2.1 Generell sikkerhetinformasjon for

elektroverktøy ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjo nen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige persons kader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elek troverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning). Følg bruksanvisningen for lader og batteri.

2.2 Maskinspesifikk sikkerhetsinformasjon

– Bruk ekstrahåndtak(ene). Tap av kontrol len kan føre til personskader. – Elektroverktøyet må bare holdes i de iso lerte gripeflatene når du utfører arbeid der elektroverktøyet eller skruene kan komme i berøring med skjulte strømled ninger. Kontakt med strømførende lednin ger kan føre til at metalldeler på maskinen settes under spenning. Det kan medføre elektrisk støt. – Bruk søkeutstyr for å lokalisere skjulte ledninger/rør eller henvend deg til din strøm-, vann- eller gassleverandør. Der som verktøyet kommer i kontakt med en strømførende ledning, kan dette føre til brann og elektrisk støt. Skader på gassled ninger kan føre til eksplosjoner. Boring i vannrør kan føre til materielle skader. – Hold elektroverktøyet unna magnetfelter. Elektroverktøyet kan slå seg på utilsiktet og forårsake personskader.

Bruk egnet personlig verneutstyr: Hørsel svern, vernebriller, støvmaske ved støvete arbeid. Norsk 69FORSIKTIG! Elektroverktøyet kan blok keres og forårsake plutselig rekyl! Slå det av umiddelbart! – Hold elektroverktøyet godt fast med beg ge hender, med den ene hånden på hånd taket [1-10] og den andre på ekstrahånd taket [1-7]. Still inn riktig turtall ved skruing. Vær forberedt på et høyt reak sjonsmoment, som gjør at elektroverktøyet roterer og kan forårsake personskader. – Ikke bruk elektroverktøyet i regn eller fuktige omgivelser. Fuktighet i elektro verktøyet kan medføre kortslutning og brann. – Vent til elektroverktøyet har stanset før du legger det fra deg. Innsatsverktøyet kan feste seg og føre til at du mister kontrollen over elektroverktøyet. – Unngå at maskinen slås på utilsiktet. Ikke bær elektroverktøyet med fingeren på av/på-bryteren. Dette kan føre til ulykker. Når du ikke bruker elektroverktøyet, setter du bryteren for høyre-/venstregang [1-9] i midtstilling for å låse av/på-bryteren. – Ikke bruk det batteridrevne elektroverk tøyet med strømadaptere eller batterier fra andre produsenter. Ikke lad batteriet med ladere fra andre produsenter. Bruker du tilbehør som ikke er godkjent av produ senten, kan dette føre til elektrisk støt og/ eller alvorlige ulykker.

– Bruk støvoppsuging ved arbeid som fører til støvutvikling. – Bruk bare innsatsverktøy og tilbehør som er godkjent av Festool for dette elektro verktøyet. Bruk av innsatsverktøy eller til behør som ikke er godkjent kan medføre økt fare for personskader og stor ubalanse. Dette kan forringe kvaliteten på arbeidsre sultatene og føre til økt slitasje på elektro verktøyet.

2.3 Sikkerhetsinformasjon for bruk av

lange bor – Du må aldri under noen omstendigheter arbeide med høyere turtall enn det som er tillatt for boret. Ved høyere turtall kan bo ret bli litt bøyd hvis det kan rotere fritt uten kontakt med arbeidsemnet, og dette kan føre til personskader. – Du må alltid begynne å bore på lavt turtall og når boret er i kontakt med arbeidsem net. Ved høyere turtall kan boret bli litt bøyd hvis det kan rotere fritt uten kontakt med arbeidsemnet, og dette kan føre til personskader. – Du må ikke legge for mye trykk på boret, og trykket må kun legges i borets lengde retning. Boret kan bøyes, slik at det knek ker eller fører til tap av kontroll og per sonskader.

2.4 Støyemisjonsverdier

[dB(A)] K [dB] Skruing 73 84 5 Boring 73 84 5 FORSIKTIG Støy under arbeidet Hørselsskadelig ► Bruk hørselvern. Svingningsemisjonsverdi a

(vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 62841:

Skruing < 2,5 1,5 Boring 3 1,5 De angitte emisjonsverdiene (vibrasjon, støy) – brukes til å sammenligne maskiner, – men kan også brukes til en foreløpig vur dering av vibrasjons- og støybelastning ved bruk, – og representerer de viktigste bruksområ dene for elektroverktøyet. FORSIKTIG Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktøyet brukes og hvilken type arbeidsem ne som bearbeides. ► Den faktiske belastningen under den totale arbeidssyklusen må evalueres. ► Avhengig av den faktiske belastningen må det gjennomføres egnede sikkerhetstiltak for å beskytte brukeren. Norsk 703 Riktig bruk Batteridrevet bor-/skrumaskin egnet – til boring i metall, treverk, plast og lignen de materialer, – til inn- og fastskruing av skruer. – til bruk med Festool-batterier i serien BP i samme spenningsklasse. Brukeren har ansvaret for skader og ulykker som skyldes ikke-forskriftsmes sig bruk; herunder regnes også skader og slita sje som skyldes industriell, kontinuerlig bruk. 4 Tekniske data Batteridrevet bor-/skrumaskin TDC 18/4 Motorspenning 18 V Tomgangsturtall* 1. gir 0–500 o/min

• Opplysninger om turtall med fulladet batteri. ** På det laveste momenttrinnet er det maksimale turtallet redusert (verdier ved høyrerotasjon). 5 Apparatelementer [1-1] Knapp for å løsne batteripakken [1-2] Knapp for kapasitetsindikator på bat teriet [1-3] Kapasitetsindikator [1-4] LED-lampe [1-5] Av/på-bryter [1-6] Spennhals [1-7] Ekstrahåndtak [1-8] Girbryter [1-9] Bryter for høyre-/venstregang og inn koblingssperre/transportlås [1-10] Håndtak [1-11] Stillehjul for dreiemoment/boring/lys konstant på og av [1-12] Belteklips [1-13] Bitsmagasin [1-14] Isolerte gripeflater (område i grått) Det tilbehøret som er avbildet eller beskrevet, følger ikke nødvendigvis med. De oppgitte illustrasjonene finnes fremst i bruksanvisningen. Norsk 716 Batteripakke Før du setter inn batteripakken, må du kontrol lere at batterikoblingen er ren. Dersom batteri koblingen er tilsmusset, kan dette hindre kor rekt kontakt og føre til skader på kontaktene. Ødelagt kontakt kan føre til overoppheting og skader på apparatet. [2A] Ta ut batteripakken. [2B]

[1-12] Belteklipset gjør det mulig å henge elektrover tøyet på arbeidsklærne i en kort periode. Kan monteres på elektroverktøyets høyre eller ven stre side med en skrue [3]

7.4 Slå på og av [1-5]

Trykk = PÅ, slipp opp = AV Turtallet kan reguleres trinnløst med tryk king på av/på-bryteren. Sett bryteren for høyre-/venstregang [1-9] i midtstilling for å låse av/på-bryteren. LED-lampen [1-4] lyser når av/på-bryte ren [1-5] holdes inne, se kapittel 8.4. 8 Innstillinger FORSIKTIG Fare for personskade ► Innstillinger må kun foretas når elektro verktøyet er slått av!

8.1 Endre dreieretning [1-9]

– Bryter til venstre = høyregang – Bryter til høyre = venstregang

Med girbryteren [1-8] kan det gires mens elek troverktøyet er slått av.

8.3 Stille inn dreiemoment

[1-11] Skruing Dreiemoment tilsvarende innstilling på stille hjul [1-11]: Posisjon 1 = lavt dreiemoment Posisjon 13 = høyt dreiemoment Det lyder en signaltone når innstilt dreiemo ment er nådd, og elektroverktøyet slår seg av. Elektroverktøyet starter ikke igjen før av/på- bryteren [1-5] slippes opp og trykkes inn på nytt. Boring Markeringen viser boresymbolet = maksi malt dreiemoment.

8.4 Innstilling av lys [1-11]

Konfigurer lyset med stillehjulet [1-11]. Markeringen står på stilling 1 til 13 eller bor symbolet . LED-lampen [1-4] slår seg au tomatisk av og på sammen med elektroverktøy et. Etter at verktøyet er slått av, fortsetter LED- lampen å lyse en kort stund. Markeringen står på lys på / maks. dreiemoment. Trykk én gang på av/på- bryteren [1-5] for å slå på LED-lampen varig. LED-lampen slår seg av automatisk etter 10 minutter. Markeringen står på lys av / maks. dreie moment. LED-lampen er permanent slått av.

, se bruksanvisningen til batteripakken. 9 Verktøyfeste, forsatser ADVARSEL Fare for personskade ► Batteriet må tas av før alle typer arbeid med elektroverktøyet. Norsk 72FORSIKTIG Fare for personskader på grunn av varmt og skarpt innsatsverktøy ► Ikke bruk sløvt eller defekt verktøy. ► Bruk hansker ved håndtering av innsat sverktøy. Før første gangs bruk: Smør borspindelen med litt universalfett.

9.1 CENTROTEC-verktøyholder [7]

Raskere skifte av innsatsverktøy med CENTRO TEC-tange. ADVARSEL! CENTROTEC-innsatsverktøy må kun spennes fast i CENTROTEC-chucker. Bruk beskyttelseshansker ved bytte!

[8] Til fastspenning av bor og bits med tangedia meter på maks. 13 mm. ADVARSEL! Spenn fast innsatsverktøyet sen trisk i chucken.

[9] Boring og skruing i rett vinkel i forhold til elek troverktøyet (delvist tilbehør).

Dybdeanlegget (delvist tilbehør) gjør det mulig å skru inn en skrue i en definert dybde. Du kan stille inn lengden skruehodet skal stå opp over emnet eller senkes ned i emnet. Dybdeinnstilling Still inn ønsket innskruings dybde ved å vri på hu set [12-1]. På hvert innstil lingstrinn endres dybden med 0,1 mm. Når du skal skru ut en skrue, må du først ta av hylsen A/B. 10 Arbeide med elektroverktøyet ADVARSEL Fare for personskade ► Elektroverktøyet må kun settes på skruen når det er slått av! ► Fest emnet slik at det ikke kan bevege seg under bearbeiding. ► Hold hendene borte fra det roterende inn satsverktøyet. FORSIKTIG Fare for brannskader Verktøyfestet og innsatsverktøyet kan bli svært varme! ► La det avkjøles før det festes i belteklipset.

ADVARSEL Fare for personskade KickbackStop-funksjonen garanterer ikke fullstendig beskyttelse ved rekyl. ► Du må alltid jobbe konsentrert og følge alle sikkerhetsanvisninger og advarsler. KickbackStop utløses dersom innsat sverktøyet blokkeres og elektroverktøy et dermed brått og uventet begynner å rotere rundt skruaksen. Elektroverktøyet slår seg av og piper én gang, og LED-lampen blinker konstant. Etter at KickbackStop er utløst: ► Slip av/på-bryteren [1-5]. ► Fjern årsaken til blokkeringen. ► Trykk på av/på-bryteren igjen.

10.2 Bitsmagasin [1-13]

FORSIKTIG Fare for personskader på grunn av metal lspon i bitsmagasinet. ► Rengjør bitsmagasinet og fjern spon jevn lig. Magnetisk, til feste av bits eller bitsholdere. 11 Varselsignaler Varselsignaler avgis i følgende tilfeller, og elektroverktøyet slår seg av: Norsk 73Signaltone LED-lampe Årsak Tiltak Piper én gang. - Batteripakken er tom/inkompati bel. Lad opp / bytt ut batteripak ken. Elektroverktøyet er overbelastet. Reduser belastningen på elek troverktøyet. Når det trykkes på av/på-bryteren: Elektroverktøyet er overopphetet. Ta elektroverktøyet i bruk igjen etter at det er avkjølt. Piper én gang. Blinker konstant. KickbackStop utløst. Se kapittel 10.1

Piper konstant. - Elektroverktøyet er defekt. Kontakt produsenten for utbe dring av feilen. 12 Vedlikehold og pleie ADVARSEL Skaderisiko, elektrisk støt ► Ta alltid batteripakken fra elektroverktøyet før vedlikeholds- og pleiearbeid. ► Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservi ce-verksted. Kundeservice og reparasjon skal kun utføres av produsenten eller au toriserte verksteder. Nærmeste re presentant eller verksted, se: www.festool.com/service Bruk kun originale Festool-reserve deler! Best.-nr. finner du på: www.festool.com/service EKAT

For å sikre luftsirkulasjonen må kjøleluftåpnin gene på motorhuset alltid være åpne og rene. Hold tilkoblingskontaktene på elektroverktøyet, laderen og batteriet rene. 13 Miljø Apparatet skal ikke kastes i restavfal let! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter. Bare EU: I henhold til EU-direktivet om kasser te elektriske og elektroniske produkter og di rektivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjen vinning. Informasjon om REACh: www.festool.com/ reach 14 Generell informasjon

14.1 Informasjon om personvern

Elektroverktøyet inneholder en brikke som la grer maskin- og driftsdata automatisk. Data la gret på minnebrikken inneholder ingen perso nopplysninger om kunden. Data på minnebrikken kan leses av kontaktløst med spesielt utstyr, og brukes utelukkende til feildiagnose, reparasjons- og garantiavviklin ger, og til kvalitetssikring eller videreutvikling av elektroverktøyet av Festool. Dataene vil ikke brukes på noen annen måte, med mindre det er gitt uttrykkelig samtykke fra kunden.

Merkenavnet Bluetooth

og logoene er regi strerte varemerker som tilhører Bluetooth SIG, Inc., og de brukes på lisens av TTS Tooltechnic Systems AG & Co. KG og dermed av Festool. Norsk 74Índice 1 Símbolos....................................................75 2 Indicações de segurança
