MANUAL DE UTILIZADOR DJM750MK2 PIONEER

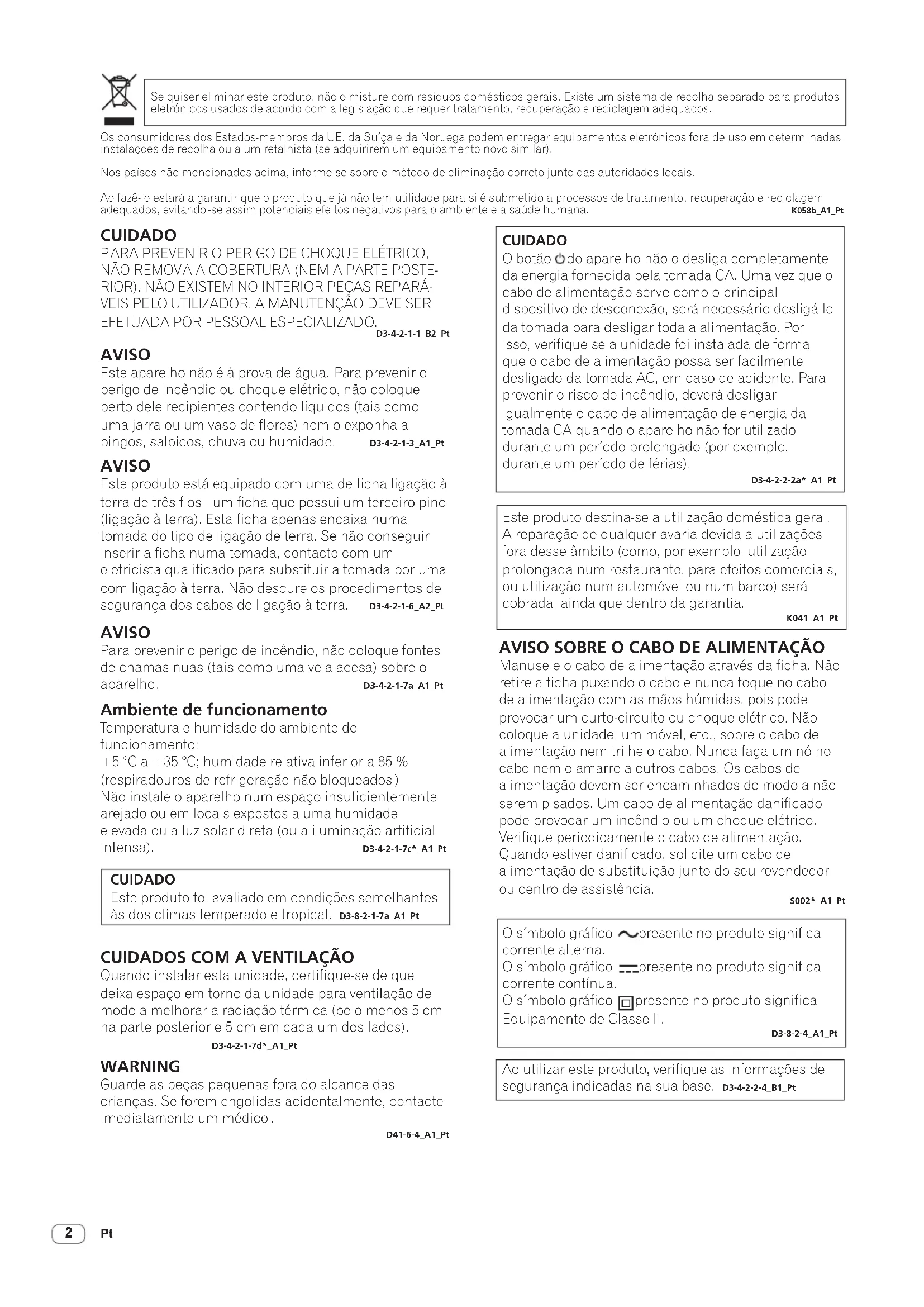

D3-4-2-1-1_B2_Pt AVISO Este aparelho não é à prova de água. Para prevenir o perigo de incêndio ou choque elétric o, não coloque perto dele recipientes contendo líquidos (tais como uma jarra ou um vaso de flores) nem o exponha a pingos, salpicos, chuva ou humidade.   D3-4-2-1-3_A1_Pt AVISO Este produto está equipado com uma de ficha ligação à terra de três fios - um ficha que possui um terceiro pino (ligação à terra). Esta ficha apenas encaixa numa tomada do tipo de ligação de terra. Se não conseguir inserir a ficha numa tomada, contacte com um

eletricista qualificado para substituir a tomada por uma com ligação à terra. Não descure os procedimentos de

segurança dos cabos de ligação à terra. D3-4-2-1-6_A2_Pt AVISO

ra prevenir o perigo de incêndio, não coloque fontes de chamas nuas (tais como uma vela acesa) sobre o aparelho .              D3-4-2-1-7a_A1_Pt Ambiente de funcionamento

mperatura e humidade do ambiente de funcionamento: +5 °C a +35 °C; humidade relativa inferior a 85 % (respiradouros de refrigeração não bloqueados

Não instale o aparelho num espaço insuficientemente arejado ou em locais expostos a uma humidade

elevada ou a luz solar direta (ou a iluminação artificial intensa).              D3-4-2-1-7c*_A1_Pt CUIDADO O botão do aparelho não o desliga completamente da energia fornecida pela tomada CA. Uma vez que o cabo de alimentação serve como o principal dispositivo de desconexão, será necessário desligá-lo da tomada para desligar toda a alimentação. Por isso, verifique se a unidade foi instalada de forma que o cabo de alimentação possa ser facilmente desligado da tomada AC, em caso de acidente. Para prevenir o risco de incêndio, deverá desligar igualmente o cabo de alimentação de energia da tomada CA quando o aparelho não for utilizado durante um período prolongado (por exemplo, durante um período de férias). D3-4-2-2-2a*_A1_Pt WARNING Guarde as peças pequenas fora do alcance das crianças. Se forem engolidas acidentalmente, contacte

imediatamente um médico

D41-6-4_A1_Pt Este produto destina-se a utilização doméstica geral. A reparação de qualquer avaria devida a utilizações fora desse âmbito (como, por exemplo, utilização prolongada num restaurante, para efeitos comerciais, ou utilização num automóvel ou num barco) será cobrada, ainda que dentro da garantia. K041_A1_Pt Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos eletrónicos fora de uso em determ inadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar). Nos países não mencionados acima, informe-se sobre o método de eliminação correto junto das autoridades locais. Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento , recuperação e reciclagem adequados, evitando -se assim potenciais efeitos negativos para o ambiente e a saúde humana.   K058b_A1_Pt Se quiser eliminar este produto, não o misture com resíduos domésticos gerais. Existe um sistema de recolha separado para produtos eletrónicos usados de acordo com a legislação que requer tratamento, recuperação e reciclagem adequados. AVISO SOBRE O CABO DE ALIMENTAÇÃO Manuseie o cabo de alimentação através da ficha. Não retire a ficha puxando o cabo e nunca toque no cabo de alimentação com as mãos húmidas, pois pode provocar um curto-circuito ou choque elétrico. Não coloque a unidade, um móvel, etc., sobre o cabo de alimentação nem trilhe o cabo. Nunca faça um nó no cabo nem o amarre a outros cabos. Os cabos de alimentação devem ser encaminhados de modo a não serem pisados. Um cabo de alimentação danificado pode provocar um incêndio ou um choque elétrico. Verifique periodicamente o cabo de alimentação. Quando estiver danificado, solicite um cabo de alimentação de substituição junto do seu revendedor ou centro de assistência. S002*_A1_Pt Ao utilizar este produto, verifique as informações de segurança indicadas na sua base. D3-4-2-2-4_B1_Pt

CUIDADOS COM A VENTILAÇÃO

Quando instalar esta unidade, certifique-se de que

deixa espaço em torno da unidade para ventilação de

modo a melhorar a radiação térmica (pelo menos 5 cm na parte posterior e 5 cm em cada um dos lados).

D3-4-2-1-7d*_A1_Pt O símbolo gráfico presente no produto significa corrente alterna. O símbolo gráfico presente no produto significa corrente contínua. O símbolo gráfico presente no produto significa Equipamento de Classe II. D3-8-2-4_A1_Pt CUIDADO Este produto foi avaliado em condições semelhantes às dos climas temperado e tropical. D3-8-2-1-7a_A1_PtPt

• Índice Como ler este manual Obrigado por adquirir este produto da Pioneer DJ. Antes de utilizar o produto, leia este guia de início rápido e o Manual de instruções disponível no site da Pioneer DJ. Ambos contêm informações importantes que deve compreender bem para poder utilizar correta- mente o produto. Em especial, leia as “INSTRUÇÕES DE SEGURANÇA IMPORTANTES”. Além disso, certifique-se de que guarda este manual juntamente com a “Garantia”. ! Neste guia, os nomes dos canais e botões do produto, os menus do software, etc., são indicados entre parêntesis retos ([ ]). (Por exem- plo, canal [MASTER], [ON/OFF], menu [Start]) ! Os ecrãs, o aspeto exterior e as especificações do software e hard- ware descritos neste guia baseiam-se num produto ainda na fase de desenvolvimento pelo que podem diferir das especificações finais. ! Dependendo do sistema operativo, das definições do browser web, etc., os procedimentos descritos neste guia podem ser diferentes das operações reais. Este guia fornece descrições resumidas dos nomes das peças e das ligações entre a unidade e os periféricos. Para obter mais instruções sobre como utilizar este produto, consulte o Manual de instruções respetivo. ! Para obter o Manual de instruções deste produto, consulte Obter o Manual de instruções na página 4 . Antes de começar Características p. 4
• Acessórios p. 4
• Obter o Manual de instruções p. 4
• Nomes de peças e funções Painel posterior p. 5
• Painel de controlo p. 6
• Ligações Ligar terminais de entrada p. 8
• Ligar terminais de saída p. 9
• Funcionamento Funcionamento básico p. 10
• Alterar as configurações p. 10
• Informações adicionais Resolução de problemas p. 11
• Marcas comerciais e marcas comerciais registadas p. 11
• Cuidados a ter relativamente aos direitos de autor p. 11
• Especificações PortuguêsPt p. 12

Antes de começar Características Esta mesa de mistura para DJ com 4 canais é o próximo modelo da série DJM da Pioneer DJ, padrão mundial para discotecas e bares. Suporta vários tipos de atuações de DJ incluindo as funções de mistura EQ FADER CURVE, SOUND COLOR FX, BEAT FX e SEND/RETURN recém-desenvolvidas para o modelo DJM-900NXS2, um equipamento para instalação fixa numa discoteca ou bar. Esta mesa de mistura é um elemento de suporte indispensável em qualquer atuação de DJ pois possui uma qualidade sonora elevada, um design de alta fiabilidade e um painel com uma disposição extremamente funcional, possibilitando, além disso, a ligação a uma vasta gama de dispositivos incluindo uma placa de som USB que pode ser ligada a um PC, Mac ou dispositivo iOS. Acessórios ! Cabo de alimentação ! Cabo USB ! Manual de instruções (Guia de início rápido) (Este documento) ! Garantia (apenas para algumas regiões)

! Cartão da chave de licença (rekordbox dj, rekordbox dvs) 1 A garantia incluída é para a região europeia. Cuidados Não é possível emitir uma nova chave de licença. Tenha cuidado para não perdê-la. Obter o Manual de instruções Para obter detalhes sobre o rekordbox dj e o software do controlador, consulte o Manual de instruções. Alguns Manuais de instruções são fornecidos como ficheiros PDF. Para ver os ficheiros PDF, é necessário o Adobe

1 Inicie um browser web num computador e aceda ao site da Pioneer DJ indicado abaixo. pioneerdj.com 2 Clique em [Support]. 3 Clique em [FIND TUTORIALS & MANUALS]. 4 Clique em [DJM-750MK2] na categoria [Mixer]. 5 Clique no idioma desejado na página de transferência.Pt

Português Nomes de peças e funções Painel posterior

1 Botão u (página 10 ) Liga ou desliga a alimentação desta unidade. 2 Terminais RETURN (página 9 ) Faça a ligação aos terminais de saída de uma unidade de efeitos externa. Se estiver ligado um cabo apenas ao terminal [L (MONO)], a entrada para o terminal [L (MONO)] também é a entrada para o canal [R]. 3 Terminal SIGNAL GND (página 8 ) Ligue um cabo de terra de um leitor analógico para reduzir o ruído que ocorre quando está ligado um leitor analógico. 4 Terminais PHONO (página 8 ) Ligue um dispositivo de saída de nível fono (cartucho MM). Não faça a entrada de sinais de nível de linha. 5 Terminais LINE (página 8 ) Ligue um leitor de DJ ou um componente de saída de nível de linha. 6 Terminal MIC (página 8 ) Permite ligar um microfone. A alimentação de corrente Phantom não é suportada. 7 Ranhura de segurança Kensington 8 Terminal USB Ligue um computador utilizando um cabo USB. 9 Terminais BOOTH (página 9 ) Estes são terminais de saída para um monitor de cabine. Certifique-se de que os utiliza como saídas balanceadas. a Terminais MASTER2 (página 9 ) Ligue aos terminais de entrada analógica de um amplificador de potência, etc. b Terminais MASTER1 (página 9 ) Ligue aos terminais de entrada analógica de um amplificador de potência, etc. Certifique-se de que os utiliza como saídas balanceadas. Tenha cuidado para não inserir acidentalmente o cabo de alimentação de outra unidade. Não ligue o terminal que pode fornecer a alimentação fan- tasma (phantom). c Terminais SEND (página 9 ) Ligue ao terminal de entrada de uma unidade de efeitos externa. Se estiver ligado um cabo apenas ao terminal [L (MONO)], a saída é de um sinal de áudio mono. d AC IN Ligue a uma tomada de corrente com o cabo de alimentação for- necido. Ligue o cabo de alimentação depois de todas as ligações estarem concluídas. Certifique-se de que utiliza o cabo de alimentação incluído.Pt

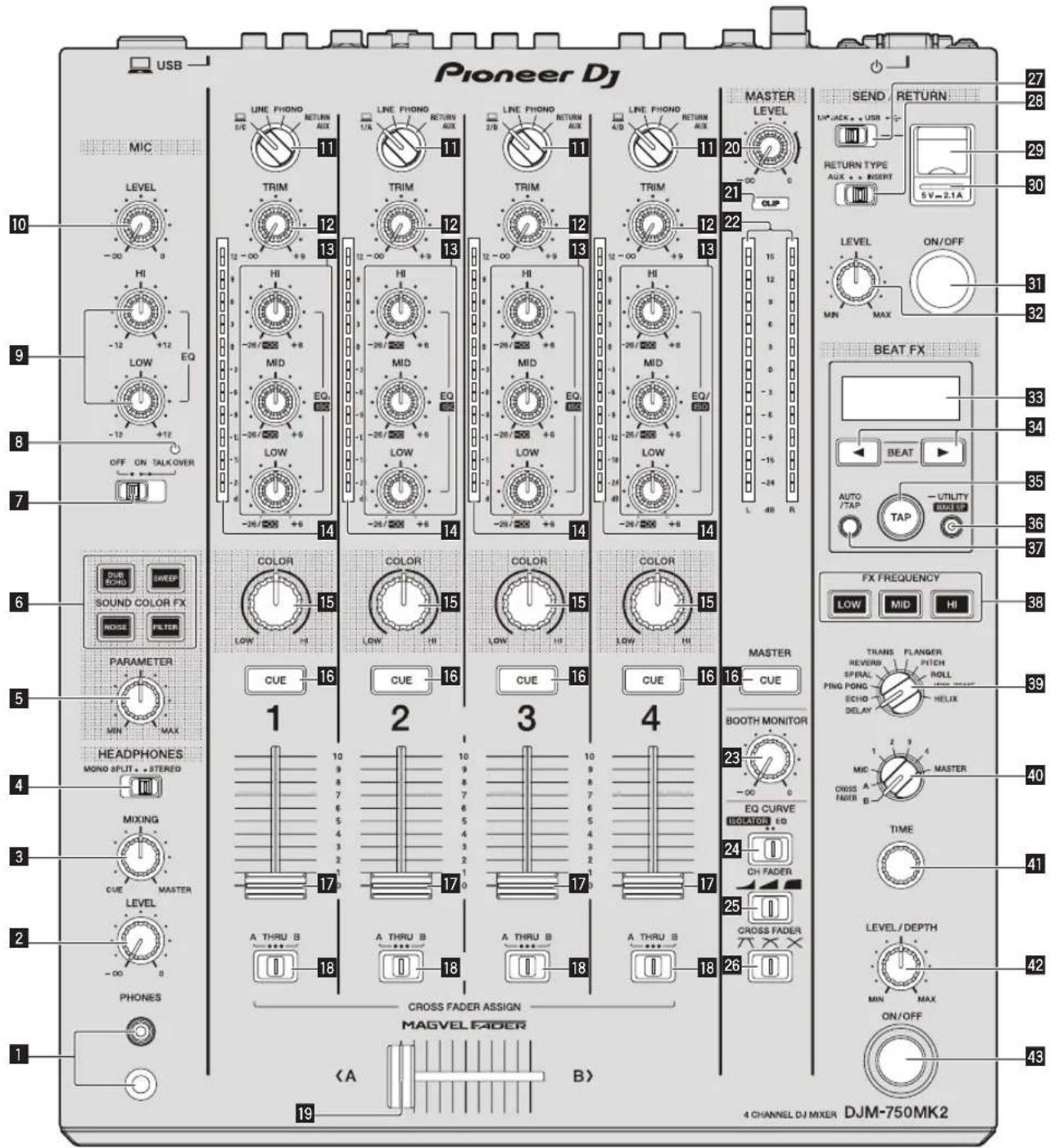

1 Terminal PHONES (página 10 ) Ligue os auscultadores. São suportadas fichas de auscultadores estéreo de 1/4” e mini fichas estéreo de 3,5 mm. 2 Controlo LEVEL (página 10 ) Ajusta a saída do nível de som dos auscultadores. 3 Controlo MIXING (página 10 ) Ajusta o balanço do volume do monitor do som do canal [MASTER] e o som do canal cujo botão [CUE] está premido. 4 Interruptor seletor MONO SPLIT, STEREO (página 10 ) Define a distribuição da saída de som do monitor dos auscultadores. 5 Controlo PARAMETER Ajusta o parâmetro SOUND COLOR FX. 6 Botões SOUND COLOR FX Ligam e desligam SOUND COLOR FX. 7 Interruptor seletor OFF, ON, TALK OVER (página 10 ) Liga e desliga o microfone. 8 Indicador do microfone (página 10 ) 9 Controlos EQ (HI, LOW) (página 10 ) Ajusta a qualidade de som dos microfones. a Controlo MIC LEVEL (página 10 ) Ajustam o nível da saída de som do microfone. b Interruptores seletores de entrada (página 10 ) Selecionam a fonte de entrada de cada canal dos componentes ligados a esta unidade. c Controlo TRIM (página 10 ) Ajusta o nível da entrada de som para cada canal.Pt

Português d Controlos EQ/ISO (HI, MID, LOW) (página 10 ) Ajustam a qualidade de som de cada canal. e Indicador do nível dos canais (página 10 ) Mostra o nível de som de cada canal antes de passar através dos faders dos canais. f Controlo COLOR Isto altera os parâmetros de SOUND COLOR FX dos diferentes canais. g Botão CUE (página 10 ) Prime o botão [CUE] do canal a controlar. h Fader do canal (página 10 ) Ajusta o nível da saída de som de cada canal. i Interruptor seletor CROSS FADER ASSIGN (A, THRU, B) (página 10 ) Define o destino de saída de cada canal como [A] ou [B]. j Crossfader (página 10 ) Emite sinais de áudio atribuídos pelo interruptor de atribuição do crossfader correspondentes às características da curva selecionada por [CROSS FADER] (interruptor seletor da curva do crossfader). k Controlo MASTER LEVEL (página 10 ) Ajusta o nível da saída de som dos terminais [MASTER1] e [MASTER2]. l Indicadores CLIP Principal: Pisca quando o nível de volume da saída de som dos terminais [MASTER1] ou [MASTER2] é demasiado alto. m Indicador do nível principal (página 10 ) Mostra o nível da saída de som dos terminais [MASTER1] e [MASTER2]. n Controlo BOOTH MONITOR (página 10 ) Ajusta o nível da saída de som do terminal [BOOTH]. o Interruptor selector EQ CURVE (ISOLATOR, EQ) (página 10 ) Define a função dos controlos [EQ/ISO (HI, MID, LOW)]. p Interruptor seletor CH FADER ( , , ) Define as características da curva de fader do canal. q Interruptor seletor CROSS FADER ( , , ) Define as características da curva de crossfader. r Interruptor seletor SEND/RETURN (1/4” JACK, ) Define as fontes de entrada e saída do canal SEND/RETURN. Pode selecionar o dispositivo ligado aos terminais [SEND/RETURN] no painel traseiro da unidade ou o dispositivo ligado ao terminal de ligação do dispositivo móvel do painel de operação. s Interruptor seletor RETURN TYPE (AUX, INSERT) Define o método de SEND/RETURN. t Terminal de ligação do dispositivo móvel (porta USB) Ligue um dispositivo móvel. u Indicador de ligação USB Acende-se quando é ligado um dispositivo móvel. Pisca se for ligado um dispositivo incompatível. v Botão SEND/RETURN ON/OFF Liga e desliga SEND/RETURN. w Controlo SEND/RETURN LEVEL Ajusta o nível de som do SEND/RETURN. x Visor principal Exibe o nome do efeito, as BPM, o parâmetro do efeito, etc. y Botões BEAT c, d Definem a fração de batida para sincronizar o som do efeito. z Botão TAP Quando o modo de medição BPM está definido para [TAP], toque neste botão com um dedo para introduzir manualmente as BPM. A Botão UTILITY (WAKE UP) — UTILITY: Mantenha premido este botão para visualizar o ecrã [UTILITY]. Acende quando o ecrã [UTILITY] é exibido. Prima este botão quando está a visualizar o ecrã [UTILITY] para voltar ao ecrã normal. — WAKE UP: Acende quando o produto entra no modo de espera. Prima este botão para sair do modo de espera. B Botão AUTO/TAP Define o modo de medição das BPM. C Botão FX FREQUENCY Define o intervalo de aplicação de BEAT FX. BEAT FX É aplicado ao botão que está aceso. D Interruptor seletor do efeito de batida Define o tipo de BEAT FX. E Interruptor seletor do canal do efeito Define o canal a que é aplicado o BEAT FX e SEND/RETURN. F Controlo TIME Ajusta o parâmetro do tempo de BEAT FX. G Controlo LEVEL/DEPTH Ajusta o parâmetro quantitativo de BEAT FX. H Botão ON/OFF do efeito de batida Liga e desliga BEAT FX. Não puxe os botões de fader e de crossfader dos canais com dema- siada força. Os botões têm uma estrutura que evita que sejam facil- mente removidos. Puxá-los com força pode danificar a unidade.Pt

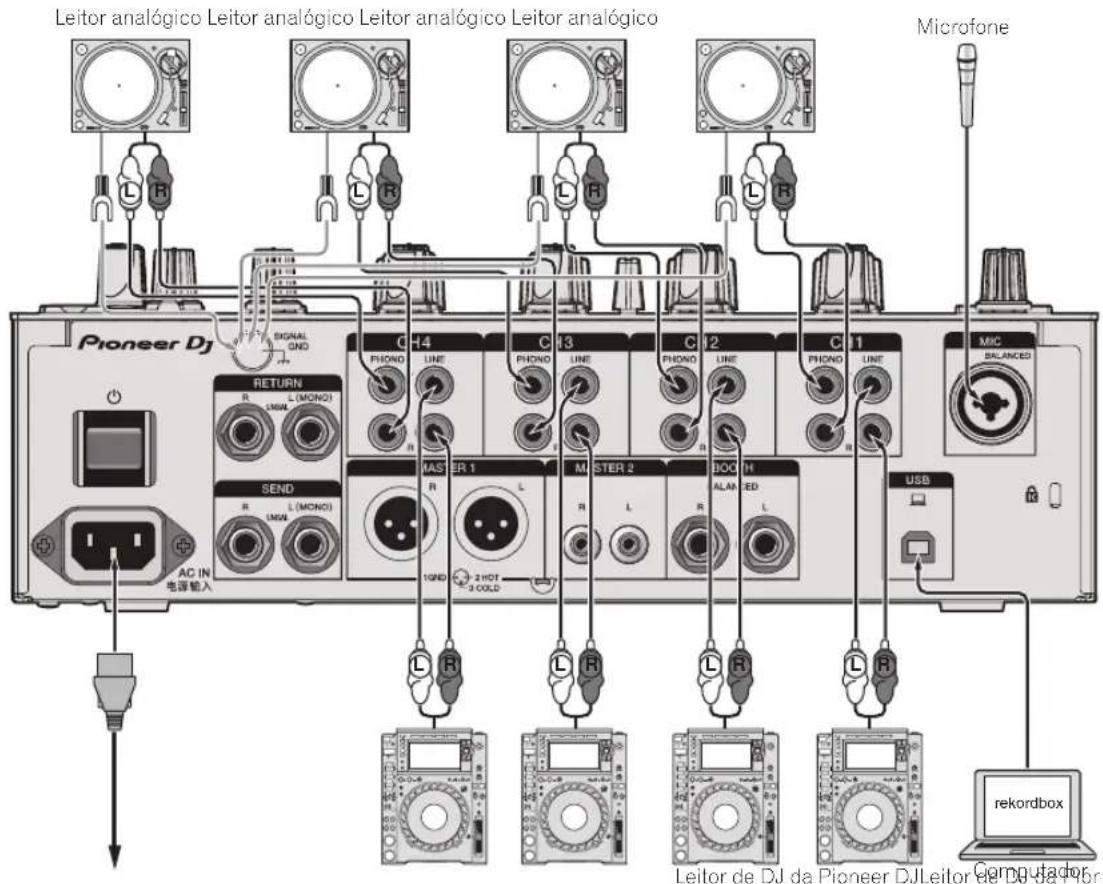

Ligações Antes de ligar componentes ou alterar as ligações, desligue a unidade e retire a ficha do cabo de alimentação da tomada de corrente. Uma vez concluídas todas as ligações, ligue o cabo de alimentação a uma tomada de corrente. Certifique-se de que está a utilizar o cabo de alimentação fornecido com esta unidade. Consulte o manual de instruções dos componentes que vai ligar. ! Ao ligar a unidade a um computador, certifique-se de que está a utilizar o cabo USB fornecido com a unidade. ! Não pode ser utilizado um hub USB. Ligar terminais de entrada

Leitor de DJ da Pioneer DJLeitor de DJ da Pioneer DJPara a saída de alimentação Computador rekordbox

Leitor analógico Leitor analógico Leitor analógico Leitor analógico MicrofonePt

Português Ligar terminais de saída

Processador de efeitos externo

Painel posterior Painel superior da unidade Tampa da porta USB Não podem ser utilizados hubs USB. Auscultadores

1 Quando fizer a ligação a um dispositivo móvel, utilize o cabo fornecido com o dispositivo. Para obter informações sobre os dispositivos móveis compatíveis, consulte o site da Pioneer DJ indicado abaixo. pioneerdj.com/support/ 2 Ligue também o processador de efeitos externo ao terminal [RETURN] (terminal de entrada). 3 Utilize os terminais [MASTER1] para uma saída balanceada. Se fizer a ligação a uma entrada não balanceada (por exemplo, RCA) com um cabo conversor XLR para RCA (ou um adaptador conversor), etc., pode ocorrer uma diminuição da qualidade sonora ou ruído. Utilize os terminais [MASTER2] para uma entrada não balanceada (por exemplo, RCA). 4 Tenha cuidado para não inserir acidentalmente o cabo de alimentação de outra unidade no terminal [MASTER1]. Não ligue o terminal que pode fornecer alimentação fantasma (phantom) ao terminal [MASTER1]. 5 Utilize os terminais [BOOTH] para uma saída balanceada. Se os ligar a uma entrada não balanceada (por exemplo, uma entrada RCA ou TS) com um cabo conversor TRS para RCA (ou um adaptador conversor), um cabo TS, etc., pode ocorrer uma diminuição da qualidade sonora ou ruído. 6 Ligue os auscultadores à tomada para auscultadores ou à mini tomada. Se utilizar ambas as tomadas ao mesmo tempo, a qualidade sonora e o volume de som podem diminuir.Pt

Funcionamento Funcionamento básico Emitir som 1 Pressione o botão [u]. Ligue a alimentação desta unidade. 2 Defina os interruptores seletores de entrada. Selecione uma fonte de entrada para cada um dos canais dos compo-nentes ligados a esta unidade. ! [ ]: Seleciona o computador ligado ao terminal [USB] como fonte de entrada. ! [LINE]: Seleciona o dispositivo ligado aos terminais [LINE] como fonte de entrada. ! [PHONO]: Seleciona o leitor analógico ligado aos terminais [PHONO] como fonte de entrada. ! [RETURN AUX]: Seleciona o som [SEND/RETURN] [RETURN]. Se utilizar [RETURN AUX], selecione [AUX] usando o [SEND/RETURN] [RETURN TYPE].Ao utilizar [SEND/RETURN], consulte o Manual de instruções. 3 Rode o controlo [TRIM]. Ajusta o nível da entrada de som para cada canal.O indicador de nível do canal acende quando os sinais de áudio estão a ser corretamente enviados para o canal. 4 Mova o fader de canal para cima. Ajusta o nível da saída de som de cada canal. 5 Defina o interruptor seletor [CROSS FADER ASSIGN (A, THRU, B)]. Defina o destino de saída de cada canal. — [A]: Faz a saída para [A] (esquerda) do crossfader. — [B]: Faz a saída para [B] (direita) do crossfader. — [THRU]: Selecione quando não quiser utilizar o crossfader. (Os sinais não passam através do crossfader.) 6 Defina o crossfader. Salte esta operação se o interruptor seletor [CROSS FADER ASSIGN (A, THRU, B)] estiver definido para [THRU]. 7 Rode o controlo [MASTER LEVEL]. A saída dos sinais de áudio é feita nos terminais [MASTER1] e [MASTER2].O indicador do nível principal acende. Ajustar a qualidade sonora 1 Defina o interruptor seletor [EQ CURVE (ISOLATOR, EQ)]. — [ISOLATOR]: Ajusta as definições do isolador. — [EQ]: Ajusta as definições do equalizador. 2 Rode os controlos [EQ/ISO (HI, MID, LOW)] de cada um dos canais. Os intervalos ajustáveis para cada um dos controlos são os indicados a seguir. — [HI]: –26 dB a +6 dB (20 kHz) — [MID]: –26 dB a +6 dB (1 kHz) — [LOW]: –26 dB a +6 dB (20 Hz) Monitorizar som com auscultadores 1 Ligue auscultadores ao terminal [PHONES]. 2 Prima o botão [CUE] do canal a controlar. 3 Defina o interruptor seletor [MONO SPLIT, STEREO]. — [MONO SPLIT]: Faz a saída do som do canal selecionado com o botão [CUE] para [L] e do som de MASTER para R. — [STEREO]: O som do canal cujo botão [CUE] está premido é emitido em estéreo pelos auscultadores. 4 Rode o controlo [HEADPHONES MIXING]. Ajuste o balanço do volume entre o canal selecionado com o botão [CUE] e MASTER. 5 Rode o controlo [LEVEL] para [HEADPHONES]. Ajuste o volume dos auscultadores. Utilizar o microfone 1 Ligue um microfone ao terminal [MIC]. 2 Defina o interruptor seletor [OFF, ON, TALK OVER] como [ON] ou [TALK OVER]. ! Quando definido para [TALK OVER], o som de todos os canais, com exceção do canal [MIC], é atenuado em 18 dB (predefinição) se for emitido, para o microfone, um som de –10 dB ou mais. ! O nível de atenuação do som de [TALK OVER] pode ser definido em [UTILITY]. Para obter detalhes, consulte o Manual de instruções. ! O modo TALK OVER tem um modo normal e um modo avançado (predefinição); pode alternar entre os dois modos. Para obter deta-lhes, consulte o Manual de instruções. 3 Rode o controlo [MIC LEVEL] para ajustar o nível de áudio do microfone. Ajusta o nível da saída de som do canal [MIC].! Se rodar o controlo todo para a direita, o som é emitido com um volume alto. 4 Faz a entrada de som para o microfone. Fazer a saída do som a partir dos terminais [BOOTH] Rode o controlo [BOOTH MONITOR]. Ajusta o nível da saída de som do terminal [BOOTH]. Alterar as configurações ! Para obter detalhes sobre como alterar as definições desta unidade, consulte “Changing the settings” no Manual de instruções.Pt

Português Informações adicionais Resolução de problemas ! Se a unidade não estiver a funcionar corretamente, verifique os pontos indicados a seguir; aceda também ao site da Pioneer DJ e consulte a sec- ção [FAQ] referente ao modelo [DJM-750MK2]. pioneerdj.com/support/ Às vezes o problema pode dever-se a outro componente. Inspecione os outros componentes e os aparelhos elétricos que estão a ser utilizados. Se não for possível resolver o problema, contacte o centro de assistência ou o fornecedor mais próximo para a realização do serviço de reparação. ! A unidade pode não funcionar corretamente devido a eletricidade estática ou outras causas externas. Nesses casos, desligue o cabo de alimenta- ção e volte a ligá-lo para voltar ao funcionamento normal. Problema Verificar Solução O som não se ouve ou está demasiado baixo. O interruptor seletor de entrada está na posição adequada? Mude a fonte de entrada do canal utilizando o interruptor seletor de entrada. (página 10 ) Os cabos de ligação estão ligados corretamente? Ligue corretamente os cabos de ligação. (página 8 ) Os terminais e fichas estão sujos? Limpe os terminais e as fichas antes de efetuar a respetiva ligação à unidade. [MASTER ATT.] está definido como [- 6 dB], etc.? Mude a definição de [MASTER ATT.] no ecrã [UTILITY]. O som está distorcido. O nível da saída de som do canal [MASTER] está definido corretamente? Ajuste o controlo [MASTER LEVEL] de modo a que o indicador do nível do canal principal acenda a cerca de [0 dB] no nível de pico. (página 10 ) O nível da entrada de áudio de cada canal está corretamente definido? Ajuste o controlo [TRIM] de modo a que o indicador do nível do canal acenda a aproximadamente [0 dB] no nível de pico. (página 10 ) A função de crossfader não funciona. Os interruptores seletores [CROSS FADER ASSIGN (A, THRU, B)] estão corretamente definidos? Defina corretamente os interruptores seletores [CROSS FADER ASSIGN (A, THRU, B)] para os diferentes canais. (página 10 ) O som fica distorcido quando liga um leitor analógico aos terminais [PHONO]. Ou a iluminação do indicador do nível dos canais não muda quando roda o controlo [TRIM]. Está algum leitor analógico com um equalizador fono integrado ligado à unidade? Ligue o leitor analógico com um equalizador fono integrado aos terminais [LINE]. (página 8 ) Defina o interruptor seletor PHONO/LINE do leitor analógico para PHONO, se estiver disponível. Existe uma interface de áudio para computadores ligados entre o leitor analógico e esta unidade? Se a saída da interface de áudio dos computadores for de nível de linha, ligue-a aos terminais [LINE]. (página 8 ) Defina o interruptor seletor PHONO/LINE do leitor analógico para PHONO, se estiver disponível. Marcas comerciais e marcas comerciais registadas ! “Pioneer DJ” é uma marca comercial da PIONEER CORPORATION e é utilizada sob licença. ! rekordbox é uma marca comercial ou uma marca comercial regis- tada da Pioneer DJ Corporation. Os nomes de empresas e produtos aqui mencionados são marcas comerciais ou marcas comerciais registadas dos seus respetivos proprietários. Cuidados a ter relativamente aos direitos de autor O rekordbox restringe a reprodução e duplicação de conteúdos de música protegidos por direitos de autor. ! Quando existirem dados codificados, etc., para proteger os direitos de autor integrados nos conteúdos de música, pode não ser possível utilizar o programa normalmente. ! Quando o rekordbox deteta que nos conteúdos de música estão inte- grados dados codificados, etc., para proteger os direitos de autor, o processamento (reprodução, leitura, etc.) pode ser interrompido. As gravações que fizer são para fruição pessoal e de acordo com as leis de direitos de autor não podem ser utilizadas sem o consentimento do detentor dos direitos de autor. ! A música gravada a partir de CDs, etc., poderá estar protegida por leis de direitos de autor de países individuais, assim como por acordos internacionais. É da inteira responsabilidade da pessoa que gravou a música garantir que é utilizada legalmente. ! Ao manusear músicas transferidas a partir da Internet, etc., é da inteira responsabilidade da pessoa que transferiu a música garantir que é utilizada de acordo com o contrato celebrado com o site a partir do qual fez as transferências.Pt
