MANUAL DE UTILIZADOR DDJ800 PIONEER

Se quiser eliminar este produto, não o misture com resíduos domésticos gerais. Existe um sistema de recolha separado para produtos eletrónicos usados de acordo com a legislação que requer tratamento, recuperação e reciclagem adequados.

Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos eletrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correto junto das autoridades locais.

Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana.

K058b_A1_Pt

CUIDADO

PARA PREVENIR O PERIGO DE CHOQUE ELÉTRICO, NÃO REMOVA A COBERTURA (NEM A PARTE POSTERIOR). NÃO EXISTEM NO INTERIOR PEÇAS REPARÁVEIS PELO UTILIZADOR. A MANUTENÇÃO DEVE SER EFETUADA POR PESSOAL ESPECIALIZADO.

D3-4-2-1-1_B2_Pt

AVISO

Este aparelho não é à prova de água. Para prevenir o perigo de incêndio ou choque elétrico, não coloque perto dele recipientes contendo líquidos (tais como uma jarra ou um vaso de flores) nem o exponha a pingos, salpicos, chuva ou humidade.

D3-4-2-1-3_A2_Pt

AVISO

Para prevenir o perigo de incêndio, não coloque fontes de chamas nuas (tais como uma vela acesa) sobre o aparelho.

D3-4-2-1-7a_A1_Pt

Ambiente de funcionamento

Temperatura e humidade do ambiente de funcionamento:

+5 °C a +35 °C; humidade relativa inferior a 85 % (respiradouros de refrigeração não bloqueados) Não instale o aparelho num espaço insuficientemente arejado ou em locais expostos a uma humidade elevada ou a luz solar direta (ou a iluminação artificial intensa).

D3-4-2-1-7c*_A1_Pt

CUIDADO

O botão do aparelho não o desliga completamente da energia fornecida pela tomada CA. Uma vez que o cabo de alimentação serve como o principal dispositivo de desconexão, será necessário desligá-lo da tomada para desligar toda a alimentação. Por isso, verifique se a unidade foi instalada de forma que o cabo de alimentação possa ser facilmente desligado da tomada AC, em caso de acidente. Para prevenir o risco de incêndio, deverá desligar igualmente o cabo de alimentação de energia da tomada CA quando o aparelho não for utilizado durante um período prolongado (por exemplo, durante um período de férias).

D3-4-2-2-2a*_A1_Pt

AVISO SOBRE O CABO DE ALIMENTAÇÃO

Manuseie o cabo de alimentação através da ficha. Não retire a ficha puxando o cabo e nunca toque no cabo de alimentação com as mãos húmidas, pois pode provocar um curto-circuito ou choque elétrico. Não coloque a unidade, um móvel, etc., sobre o cabo de alimentação nem trilhe o cabo. Nunca faça um nó no cabo nem o amarre a outros cabos. Os cabos de alimentação devem ser encaminhados de modo a não serem pisados. Um cabo de alimentação danificado pode provocar um incêndio ou um choque elétrico. Verifique periodicamente o cabo de alimentação. Quando estiver danificado, solicite um cabo de alimentação de substituição junto do seu revendedor ou centro de assistência.

S002*_A1_Pt

CUIDADO

Este produto foi avaliado em condições semelhantes às dos climas temperado e tropical.

D3-8-2-1-7a_A1_Pt

O símbolo gráfico ∼ presente no produto significa corrente alterna.
O símbolo gráfico = presente no produto significa corrente contínua.
O símbolo gráfico □ presente no produto significa Equipamento de Classe II.

D3-8-2-4_A1_Pt

CUIDADOS COM A VENTILAÇÃO

Quando instalar esta unidade, certifique-se de que deixa espaço em torno da unidade para ventilação de modo a melhorar a radiação térmica (pelo menos 5 cm na parte posterior e 5 cm em cada um dos lados).

D3-4-2-1-7d*A1_Pt

Ao utilizar este produto, verifique as informações de segurança indicadas na sua base.

D3-4-2-2-4_B1_Pt

Índice

Como ler este manual

• Obrigado por adquirir este produto da Pioneer DJ. Este manual descreve brevemente os procedimentos necessários até ligar a unidade ao seu PC/Mac e emitir som (áudio). Para obter informações mais detalhadas sobre os procedimentos, consulte o "Manual de instruções" no site da Pioneer DJ. Leia este manual e o "Manual de instruções" que incluem informações importantes que deve compreender antes de utilizar esta unidade. Certifique-se especialmente de que lê as normas de segurança.
• Neste manual, os nomes do botões e terminais indicados na unidade, nomes dos menus apresentados no ecrã do PC/Mac, etc. são indicados dentro de parêntesis retos ([ ]). (Por exemplo, [Ficheiro], botão [CUE], terminal de saída [PHONES])
• Os ecrãs e as especificações do software, bem como a aparência externa e as especificações do hardware, aqui descritos estão sujeitos a alterações sem aviso prévio para aperfeiçoamento e, por isso, podem ser diferentes dos apresentados nas explicações deste manual.
• Dependendo da versão do sistema operativo, das definições do browser Web, etc., a operação pode diferir dos procedimentos descritos neste manual.
• O idioma exibido nos ecrãs do software descrito neste manual pode ser diferente do idioma exibido nos ecrãs reais.

01 Antes de começar

Visualizar os manuais....94

rekordbox 95

Preparar o rekordbox 95

02 Nome das peças

Secção do browser....96

Secções dos decks....97

Secção do misturador 98

Painel posterior 99

Painel frontal 99

03 Funcionamento

Exemplo de ligações ....100

Ligações....101

Iniciar o sistema 103

Desligar o sistema....104

Alterar as configurações ....104

04 Informações adicionais

Resolução de problemas ....105

Marcas comerciais e marcas comerciais registadas ....105

Cuidados a ter relativamente aos direitos de autor....105

Especificações ....106

Antes de começar

Caraterísticas

Esta unidade é um controlador para DJ concebido especificamente para o rekordbox dj. Está equipado com funções como COLOR ON JOG DISPLAY, BEAT FX DISPLAY e JOG ADJUST que proporcionam ao DJ desempenhos intuitivos sem ter de olhar para o seu computador portátil. Na secção de reprodução e na secção de mistura, os botões e manípulos estão posicionados da mesma forma que os do nosso clube. O controlador é leve e compacto, pelo que pode levá-lo para onde quer que vá.

Acessórios

Cabo de alimentação
Transformador de CA
Cabo USB
Manual de instruções (Guía de início rápido) (Este documento)
Garantia (apenas para algumas regiões)* A garantia incluída é para a região europeia.
Cartão da chave de licença do rekordbox dj* Para obter as informações mais recentes, consulte o site indicado em seguida.rekordbox.comObservaçãoNão é possível emitir uma nova chave de licença. Tenha cuidado para não perdê-la.

Visualizar os manuais

Visualizar a versão mais recente do "Manual de instruções"

1 Inicie um browser Web no PC/Mac e aceda ao site da Pioneer DJ indicado em seguida. pioneerdj.com
- Para selecionar o seu idioma, clique no ícone da bandeira ou no ícone GLOBAL no canto superior direito do ecrã e, em seguida, selecione uma região e um idioma.
2 Clique em [Tutoriais, manuais e documentação] em [Assistência].
3 Clique em [DDJ-800] na categoria [CONTROLADOR].
4 Clique no idioma pretendido na lista do Manual de instruções.

Transfira o manual caso necessário.

Visualizar "Introdução"/"Manual de instruções" do rekordbox

• A "Introdução" orienta-o durante a instalação e configuração do rekordbox.
• O "Manual de instruções" apresenta uma explicação sobre a coleção de faixas, o modo EXPORT e o modo PERFORMANCE.

1 Inicie um browser Web no PC/Mac e aceda ao site indicado em seguida.
rekordbox.com
2 Clique em [Manual] em [Assistência].
3 Clique no idioma pretendido para a "rekordbox Introduction" ou para o "Operating Instructions".

rekordbox

• rekordbox O rekordbox é um software de gestão de música para DJs que permite preparar faixas e efetuar atuações de DJ.

- rekordbox dj A função de desempenho de DJ do rekordbox é denominada rekordbox dj. O rekordbox dj pode ser utilizado ligando simplesmente a unidade a um PC/Mac. Se pretender utilizar o rekordbox dj num PC/Mac sem ligar a unidade, insira a chave de licença mostrada no cartão da chave de licença do rekordbox dj fornecido com este produto para usar o rekordbox dj.

* Para obter as informações mais recentes, consulte o site indicado em seguida. rekordbox.com

Ambiente operativo

Sistemas operativos suportados	CPU e memória necessária
Mac:	Processador Intel ^ Core ^TM i7, i5, i3
macOS Mojave 10.14
macOS High Sierra 10.13
macOS Sierra 10.12	4 GB ou mais de RAM
(atualização mais recente)
Windows:	Processador Intel ^ Core ^TM i7, i5, i3
Windows ^ 10
Windows ^ 8.1
Windows ^ 7	4 GB ou mais de RAM
Versão de 32 bits ou versão de 64 bits (pacote de serviços mais recente)

Outros
Porta USB	É necessária uma porta USB 2.0 para ligar o PC/Mac a esta unidade.
Resolução de exibição 1 280 x 768 ou superior
Ligação à Internet	É necessária uma ligação à Internet para registar uma conta de utilizador do rekordbox e transferir o software.

• Não é garantido funcionamento em todos os PC/Mac, mesmo se todas as condições do ambiente operativo mínimas necessárias indicadas aqui forem cumpridas.
• Dependendo das definições de poupança de energia e outras do PC/Mac, a CPU e o disco rígido podem não fornecer capacidades de processamento suficientes. Para PC/Mac portáteis em particular, certifique-se de que o PC/Mac está nas devidas condições para proporcionar um elevado desempenho constante (por exemplo, mantendo a alimentação CA ligada) ao utilizar o rekordbox.
• São necessários um contrato separado com um fornecedor de serviços de Internet e o pagamento das taxas de utilização para aceder à Internet.
• Utilize a versão/service pack mais recente do sistema operativo.
• Para verificar a informação mais recente sobre o ambiente operativo e a compatibilidade do rekordbox e para adquirir o sistema operativo mais recente, consulte [Requisitos do sistema] em [Assistência] do site de produtos rekordbox indicado em seguida. rekordbox.com

Preparar o rekordbox

Quando utilizar o rekordbox pela primeira vez ou se estiver a utilizar o rekordbox 4.x ou uma versão anterior, instale o software de acordo com o procedimento indicado em seguida.

Se o rekordbox Ver.5.x já estiver instalado, atualize o rekordbox para a versão mais recente utilizando o Gestor de atualizações que é apresentado quando inicia o rekordbox.

Instalar o rekordbox

1 Inicie um browser Web no PC/Mac, abra a página de transferência do rekordbox a partir do site seguinte e, em seguida, faça a transferência do rekordbox.
rekordbox.com
Para o Windows, selecione a versão de 32 bits ou 64 bits de acordo com o seu PC.
2 Clique duas vezes no ficheiro transferido para o descomprimir.
3 Clique duas vezes no ficheiro descomprimido para executar o programa de instalação.
4 Leia com atenção o Acordo de Licença do Utilizador Final do Software e, se concordar com os termos respetivos, prossiga com a instalação seguindo as instruções apresentadas no ecrã.

- Se não concordar com o acordo de licença, cancele a instalação.

5 Quando o ecrã de conclusão da instalação aparecer, feche o programa de instalação seguindo as instruções apresentadas no ecrã.

A instalação está concluída.

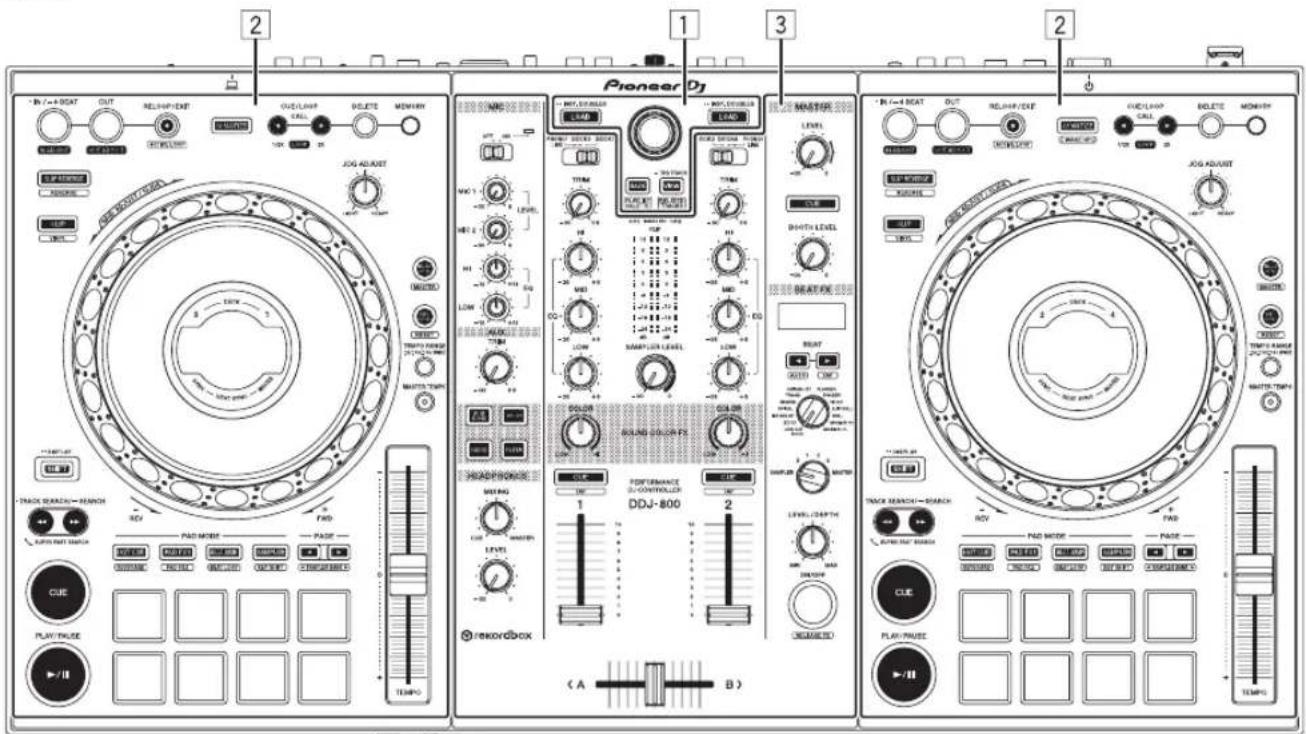

Nome das peças

Para obter informações mais detalhadas sobre as funções dos diversos botões e controlos, consulte "Nomes de peças e funções" no "Manual de instruções".

3 Secção do misturador

2 Secções dos decks

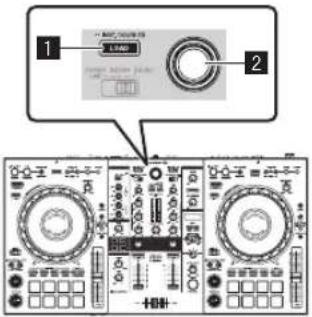

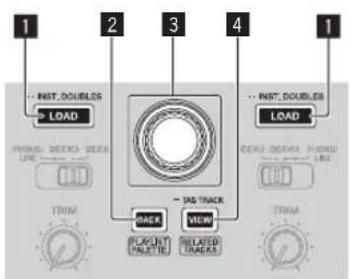

Secção do browser

1 2 3 4 1 INST. DOUBLES LOAD PHASM DECKS DECK LINE TRIM 2 INST. DOUBLES LOAD DECKI DECKS DECK LINE TRIM → 3D TRACK BACK VIEW FLAVUNT PALETTE RELATED TRACKS

1 LOAD botão
2 Botão BACK
3 Seletor rotativo
4 Botão VIEW

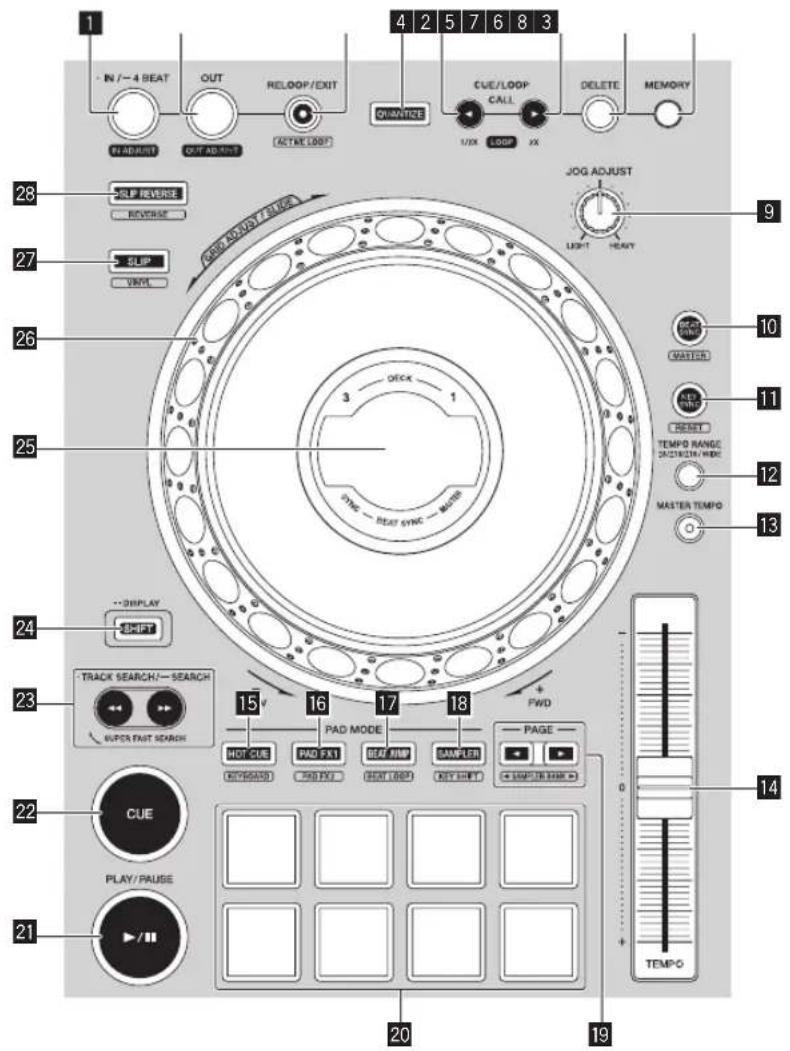

Secções dos decks

Esta secção é utilizada para controlar os quatro decks. Os botões e controlos para operar os decks 1 e 3 estão localizados no lado esquerdo do controlador, e os utilizados para operar os decks 2 e 4 estão localizados no lado direito do controlador.

IN / - 4 SEAT OUT RELOOP/EXIT QUANTICE CUE/LOOP CALL DELETE MEMORY IN ADJUST OFF ADJUST ACTIVE LOOP 1/JX LOOP XX JOG ADJUST LIGHT HEAVY 28 SLIP REVERSE REVERSE 27 SLIP VINYL 26 25 3 DECK 1 3 SYNC — BEAT SYNC — MAIN JOG ADJUST 9 10 MASTER 11 RESET TEMPD RANGE 24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/24/ 10 MASTER TEMPO 11 12 13 24 DISPLAY SHIFT 23 TRACK SEARCH/—SEARCH SUPER FAST SEARCH 15 V 16 17 18 FWD PAD MODE HOT CUE PAD FA1 BEAT RAMP SAMPLER PAGE — REFRAGE0 PAD FCF BEAT LOOP REFRHPFT CUMPION RAMP ID 15 V 16 V 17 V 18 V 0 14 CUE PLAY/ PAUSE 20 19 TEMPO

1 Botão LOOP IN/4 BEAT (IN ADJUST)

6 Botão CUE/LOOP CALL, ▶ (LOOP 2X)

7 Botão DELETE

8 Botão MEMORY

9 Controlo JOG FEELING ADJUST

10 Botão BEAT SYNC

11 Botão KEY SYNC

12 Botão TEMPO RANGE

13 Botão MASTER TEMPO

14 Cursor TEMPO

15 Botão do modo HOT CUE

16 Botão de modo PAD FX1

17 Botão de modo BEAT JUMP

18 Botão do modo SAMPLER

19 Botão PAGE ◀, ▶

20 Painel tátil de atuações

21 Botão PLAY/PAUSE ▶/II

22 Botão CUE

23 Botão TRACK SEARCH ◀◀, ▶▶/SEARCH

24 Botão SHIFT

25 Secção de exibição do jog dial

O visor LCD é fabricado usando tecnologia de alta precisão mas, mesmo assim, pixéis defeituosos (pequeno número de pontos pretos ou pontos vermelhos, azuis e verdes constantemente acesos) podem estar visíveis em algumas partes do ecrã. Além disso, os desníveis de cor e de luminosidade podem ser visíveis dependendo do ângulo de visão. Esses fenómenos devem-se às características dos visores LCD e não são uma indicação de falhas.

26 Jog dial

27 Botão SLIP

28 Botão SLIP REVERSE

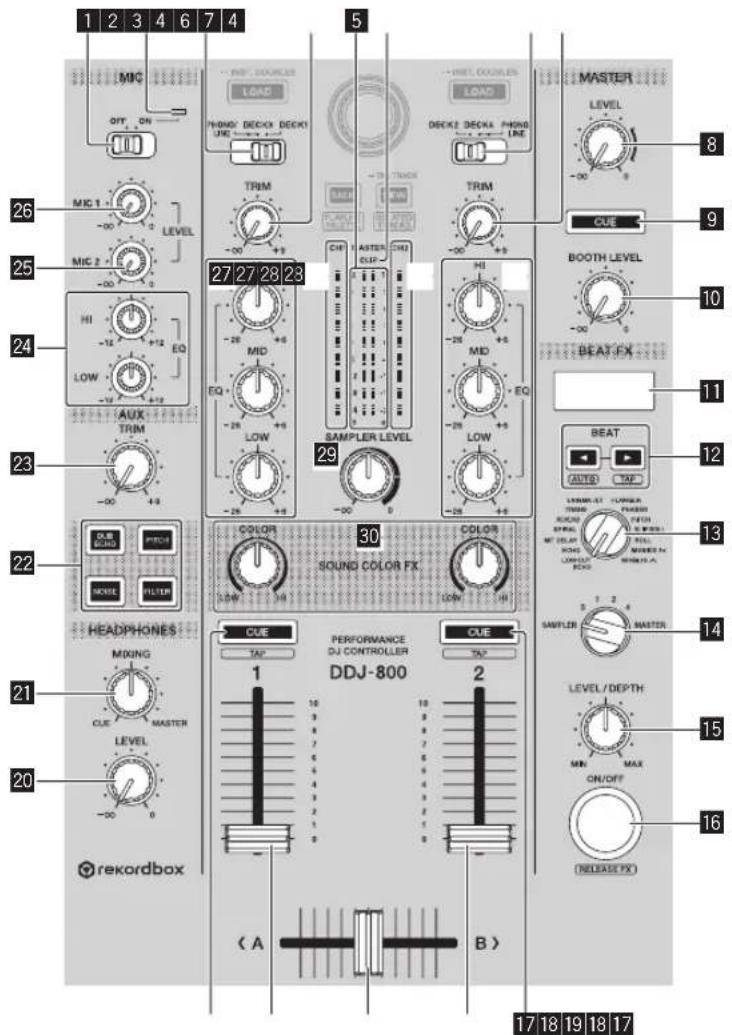

Secção do misturador

1 2 3 4 6 7 4 MIC OFF ON MIXI 1 - -00 -0 MIC 2 - -00 -0 HI LOW -12 +12 +12 AUX TRIM -00 +8 CUE PITCH MOREL FILTER HEADPHONES MIXING CUE MASTER LEVEL -00 0 RECordbox REV. SOURCES LOAD FONDO DECKX DECK1 LINE TRIM -00 +3 -25 +0 -25 +0 -25 +0 -25 +0 27 27 28 29 MID EQ -25 +0 -25 +0 -25 +0 SAMPLER LEVEL -00 0 COLOR 30 SOUND COLOR FX COLOR LOW 10 CUE TAP PERFORMANCE DJ CONTROLLER DDJ-800 CUE TAP LEVEL/DEPTH MIN MAX ON/OFF RELEASE FX 17 18 19 18 17

1 Interruptor seletor MIC ON, OFF
2 Indicador do microfone
3 Interruptor seletor PHONO/LINE, DECK3, DECK1
4 Controlo TRIM
5 Indicador do nível principal
6 Indicador CLIP
7 Interruptor seletor DECK2, DECK4, PHONO/LINE
8 Controlo MASTER LEVEL
9 Botão MASTER CUE
10 Controlo BOOTH LEVEL
11 Exibição da secção de efeitos
12 Botões BEAT ◀, ►
13 Controlo BEAT FX SELECT
14 Controlo BEAT FX CH SELECT
15 Controlo BEAT FX LEVEL/DEPTH
16 Botão BEAT FX ON/OFF
17 Botão CUE dos auscultadores
18 Fader dos canais

19 Crossfader
20 Controlo HEADPHONES LEVEL
21 Controlo HEADPHONES MIXING
22 Botões SOUND COLOR FX SELECT
23 Controlo AUX TRIM
24 Controlo MIC EQ (HI, LOW)
25 Controlo MIC 2 LEVEL
26 Controlo MIC 1 LEVEL
27 Controlo EQ (HI, MID, LOW)
28 Indicador do nível dos canais
29 Controlo SAMPLER LEVEL
30 Controlo COLOR

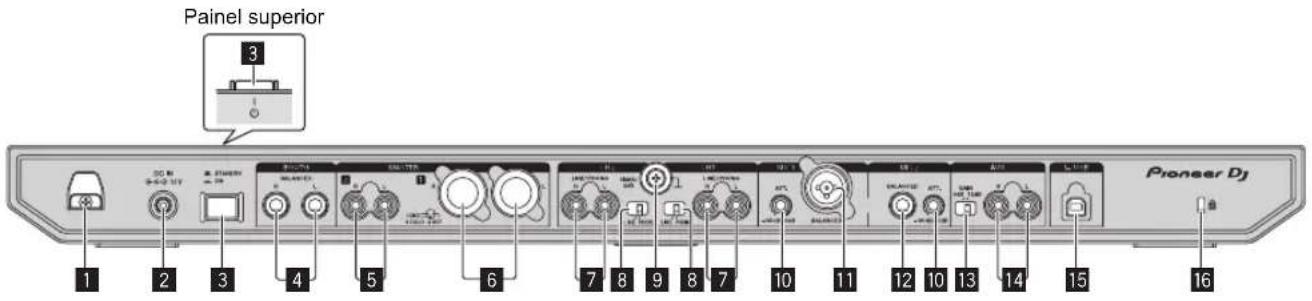

Painel posterior

Painel superior 3 1 2 3 4 5 6 7 8 9 8 7 10 11 12 10 13 14 15 16 PGNEER DJ

1 Gancho do cabo DC
2 Terminal DC IN
3 Interruptor ⏻

Liga esta unidade ou coloca a unidade em modo de espera.

• Tenha cuidado para não inserir acidentalmente a ficha do cabo de alimentação de outro produto num dos terminais de saída.
• Não ligue terminais que possam fornecer alimentação fantasma (phantom) aos terminais de saída.
  7 Terminais de entrada LINE/PHONO

8 Interruptores LINE/PHONO
9 Terminal SIGNAL GND

Este terminal ajuda a reduzir o ruído emitido quando é ligado um reprodutor analógico ou outro dispositivo.

10 Atenuador MIC
11 Terminal de entrada MIC 1
12 Terminal de entrada MIC 2
13 Interruptor seletor de ganho AUX
14 Terminais de entrada AUX
15 USB terminal
16 Ranhura de segurança Kensington

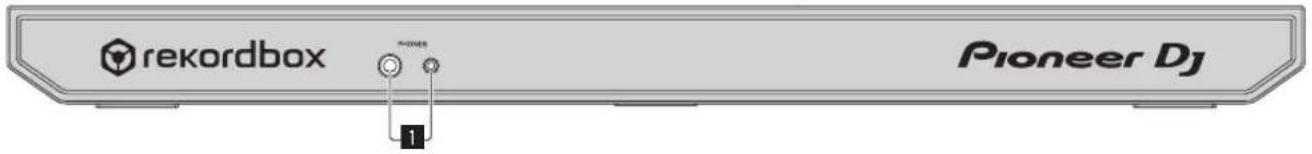

Painel frontal

rekordbox Pioneer DJ 1

Existem dois terminais de saída (um para uma tomada de auscultadores estéreo e uma para uma mini tomada de auscultadores estéreo), mas não utilize ambos os terminais em simultâneo. Se um for ligado ou desligado enquanto o outro está a ser utilizado, o volume do outro em utilização pode aumentar ou diminuir subitamente.

Funcionamento

• Uma vez concluídas todas as ligações, ligue o cabo de alimentação a uma tomada de corrente.
  Antes de ligar componentes ou alterar as ligações, desligue a unidade e retire a ficha do cabo de alimentação da tomada de corrente.
  Consulte o manual de instruções dos componentes que vai ligar.
• Certifique-se de que utiliza o cabo de alimentação e o transformador de CA fornecidos.
• Certifique-se de que utiliza o cabo USB fornecido com este produto ou um que esteja em conformidade com as normas USB 2.0.
• Não utilize um hub USB.

Exemplo de ligações

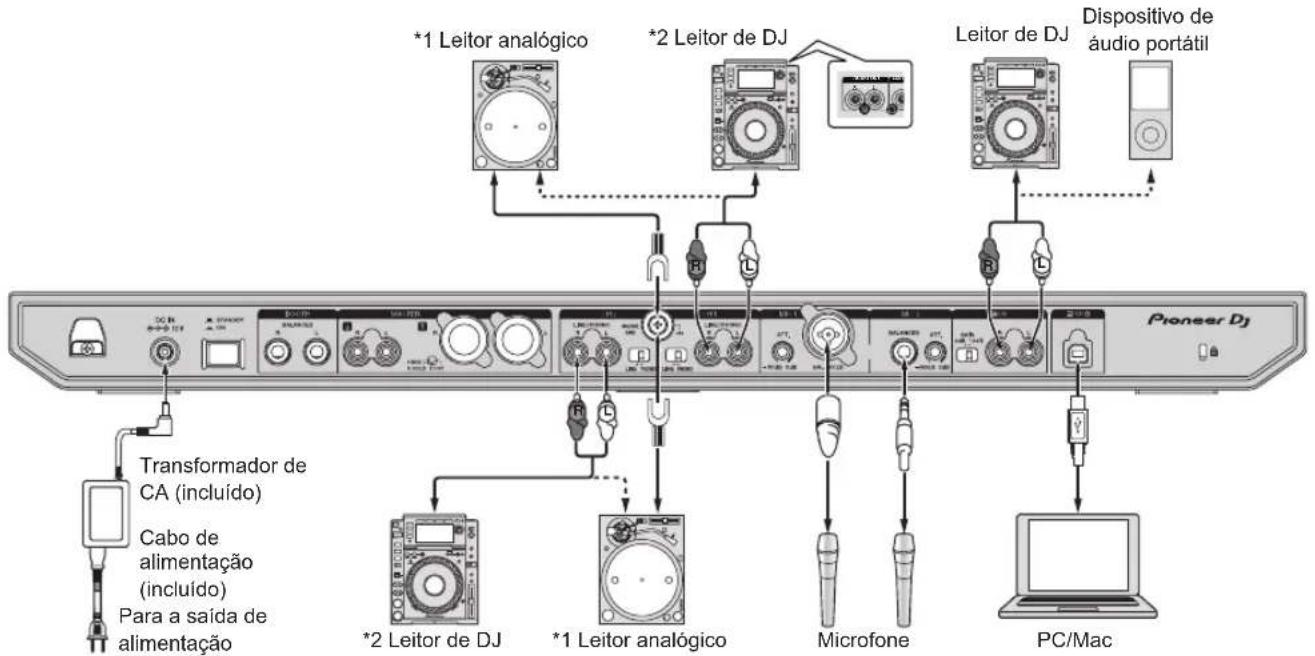

Ligar terminais de entrada

Painel posterior

*1 Leitor analógico *2 Leitor de DJ Leitor de DJ Dispositivo de áudio portátil Pioneer DJ Transformador de CA (incluído) Cabo de alimentação (incluído) Para a saída de alimentação *2 Leitor de DJ *1 Leitor analógico Microfone PC/Mac

*1 Quando ligar um leitor analógico, mude o interruptor [LINE/PHONO] situado junto aos terminais para [PHONO].
*2 Quando ligar um leitor de DJ, mude o interruptor [LINE/PHONO] situado junto aos terminais para [LINE].

Amplificador alimentado (para monitor da cabine), altifalantes alimentados, etc.

Amplificador alimentado, altifalantes alimentados, etc.

Componente, amplificador, altifalante amplificado, etc.

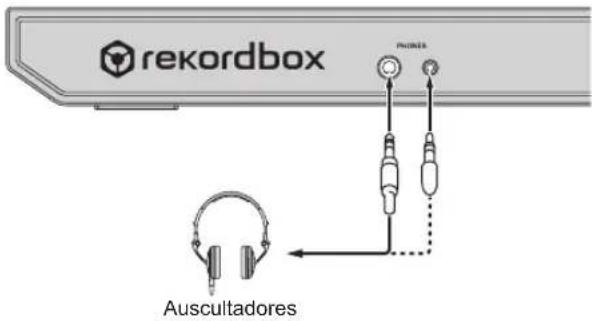

Painel frontal

rekordbox Pinners Auscultadores

- Certifique-se de que utiliza os terminais de saída [MASTER 1] para uma saída balanceada. Uma ligação a uma entrada não balan-ceada (tal como RCA) com um cabo conversor XLR para RCA (ou adaptador conversor), etc., pode diminuir a qualidade do som ou provocar ruído.

Para ligação a uma entrada não balanceada (tal como RCA), utilize os terminais de saída [MASTER 2].

- Tenha cuidado para não inserir acidentalmente a ficha do cabo de alimentação de outra unidade num dos terminais de saída [MASTER 1].

Não ligue terminals que possam fornecer alimentação fantasma (phantom) aos terminais de saída [MASTER 1].

- Certifique-se de que utiliza os terminais de saída [BOOTH] para uma saída balanceada. Uma ligação a uma entrada não balanceada (tal como um terminal RCA ou TS) com um cabo conversor TRS para RCA (ou adaptador conversor), um cabo TS, etc., pode diminuir a qualidade do som ou provocar ruído.

Ligações

Para obter mais informações sobre como utilizar este produto com o rekordbox dj, consulte o respetivo Manual de instruções disponível no site da Pioneer DJ.

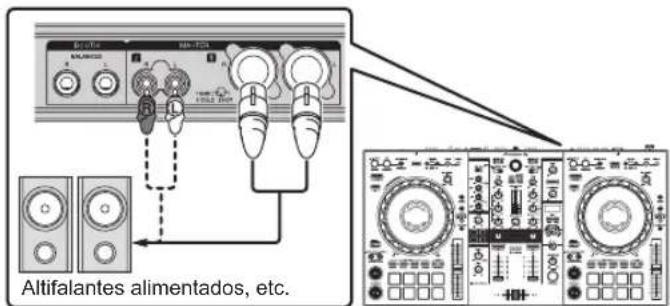

2 Ligue dispositivos como, por exemplo, altifalantes amplificados, um amplificador de potência e componentes aos terminais de saída [MASTER 1] ou [MASTER 2].

Altifalantes alimentados, etc.

- Para emitir o som a partir dos terminais de saída [BOOTH], ligue dispositivos como, por exemplo, altifalantes aos terminais de saída [BOOTH].

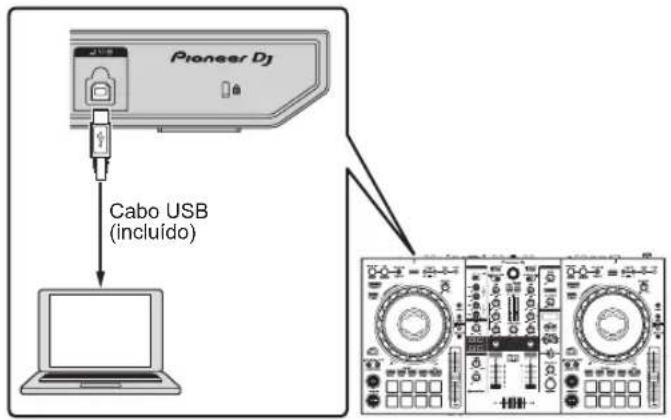

3 Ligue o seu PC/Mac à unidade através de um cabo USB.

Pioneer DJ Cabo USB (incluido)

4 Ligue o seu PC/Mac.

Transformador de CA (incluido) Cabo de alimentação (incluido) Para a saída de alimentação

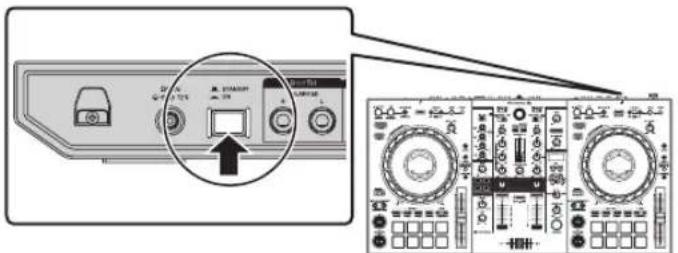

6 Prima o interruptor [☐] no painel posterior da unidade para ligar a unidade.

Ligue a alimentação desta unidade.

- Para o Windows A mensagem [A instalar software de controlador de dispositivo] pode aparecer quando esta unidade for ligada ao PC pela primeira vez ou quando for ligada a uma porta USB diferente no PC. Espere até que a mensagem [O dispositivo está pronto a ser utilizado] seja apresentada.

7 Ligue a alimentação dos dispositivos ligados aos terminais de saída (altifalantes alimentados, amplificador alimentado, componentes, etc.).

- Se ligar um microfone, um leitor de DJ ou outro dispositivo externo aos terminais de entrada, ligue a alimentação do dispositivo ligado.

Iniciar o sistema

Iniciar o rekordbox

É necessário registar uma conta para utilizar o rekordbox.

Para obter informações mais detalhadas sobre este procedimento, clique em [Manual] em [Assistência] no site indicado em seguida e consulte a "rekordbox Introduction". rekordbox.com

Para Mac

Abra a pasta [Aplicação] no Localizador e clique duas vezes em [rekordbox 5] > ícone [rekordbox.app].

Para o Windows 10

No menu [Iniciar], clique em [Pioneer] > ícone do [rekordbox].

Para o Windows 8.1

Clique no ícone do [rekordbox] em [vista Aplicações].

Para o Windows 7

No menu [Iniciar], clique em [Todos os Programas] > [Pioneer] > [rekordbox 5.X.X] e no icone [rekordbox].

Verificar as definições de áudio

Verifique se as definições de Áudio do menu [Preferências] do rekordbox estão definidas conforme indicado em seguida.

Para Mac

[Canais de Saída]:

[Master Output]: [DDJ-800: MASTER]

[Booth Output]: [DDJ-800: BOOTH]

- Se a função PC MASTER OUT estiver ativada, a informação “+ Nome do dispositivo de áudio no PC/Mac” também será exibida a seguir à opção [MASTER] do item [Master Output] nas definições Áudio.

Adicionar ficheiros de faixas à [Colecção]

No ecrã [Colecção], é apresentada uma lista dos ficheiros de faixas geridos pelo rekordbox.

Registar os ficheiros de faixas no PC/Mac como a coleção de faixas do rekordbox e analisá-los posteriormente permite que essas faixas sejam utilizadas com o rekordbox.

1 Clique em [Colecção] na vista de árvore.

É exibida uma lista das faixas registadas na [Colecção].

2 Abra o Localizador (Mac) ou o Explorador (Windows) e, em seguida, arraste e largue ficheiros de faixas ou pastas que contenham ficheiros de faixas na lista de faixas.

Os ficheiros de faixas são adicionados à [Colecção] e a análise da forma de onda dos ficheiros de faixas inicia-se. Aguarde até que a análise de todos os ficheiros de faixas termine.

Carregar uma faixa num deck da unidade

Esta secção explica como carregar uma faixa no Deck 1 (esquerdo), a título de exemplo.

1 2

1 LOAD botão

2 Seletor rotativo

Rode o seletor rotativo para selecionar uma faixa na [Colecção] e, em seguida, prima o botão [LOAD] no Deck 1 (lado esquerdo).

A faixa é carregada no Deck 1.

Reproduza faixas

Descreve-se abaixo o procedimento para emitir o som do deck 1 (lado esquerdo), como exemplo.

MK 1 2 3 4 5 6 7 8 9 10 MKT MKT 1 MKT 2 MKT 3 MKT 4 MKT 5 MKT 6 MKT 7 MKT 8 MKT 9 MKT 10 MKT 11 MKT 12 MKT 13 MKT 14 MKT 15 MKT 16 MKT 17 MKT 18 MKT 19 MKT 20 MKT 21 MKT 22 MKT 23 MKT 24 MKT 25 MKT 26 MKT 27 MKT 28 MKT 29 MKT 30 MKT 31 MKT 32 MKT 33 MKT 34 MKT 35 MKT 36 MKT 37 MKT 38 MKT 39 MKT 40 MKT 41 MKT 42 MKT 43 MKT 44 MKT 45 MKT 46 MKT 47 MKT 48 MKT 49 MKT 50 MKT 51 MKT 52 MKT 53 MKT 54 MKT 55 MKT 56 MKT 57 MKT 58 MKT 59 MKT 60 MKT 61 MKT 62 MKT 63 MKT 64 MKT 65 MKT 66 MKT 67 MKT 68 MKT 69 MKT 70 MKT 71 MKT 72 MKT 73 MKT 74 MKT 75 MKT 76 MKT 77 MKT 78 MKT 79 MKT 80 MKT 81 MKT 82 MKT 83 MKT 84 MKT 85 MKT 86 MKT 87 MKT 88 MKT 89 MKT 90 MKT 91 MKT 92 MKT 93 MKT 94 MKT 95 MKT 96 MKT 97 MKT 98 MKT 99 MKT 100 PANEO DECKO DECKI MDT TRIM H MD LOW COLOR SOUND COLOR FX DHT MP THD HIGH LOW COLOR SOUND COLOR FX SOUND COLOR FX PERFORMANCE D:\CONTROLLER DDJ-800 CUE INZ TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR TUR

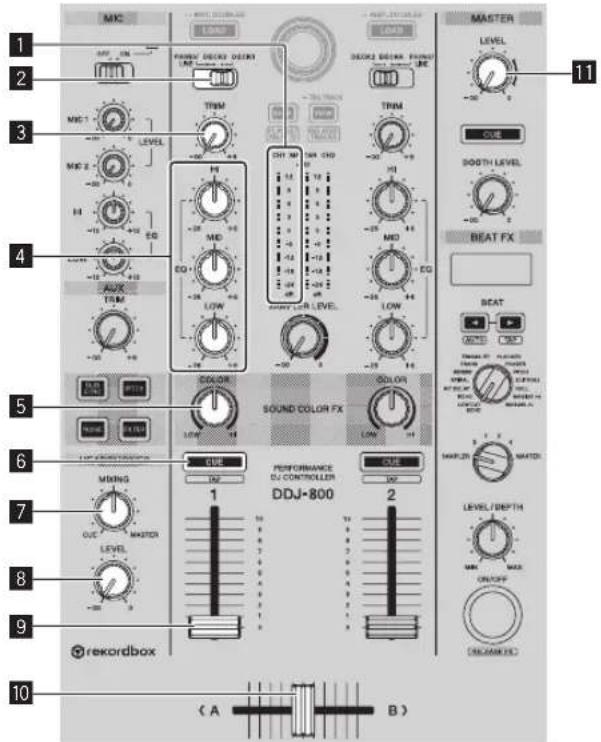

1 Indicador do nível dos canais
2 Interruptor seletor PHONO/LINE, DECK3, DECK1
3 Controlo TRIM
4 Controlo EQ (HI, MID, LOW)
5 Controlo COLOR
6 Botão CUE dos auscultadores
7 Controlo HEADPHONES MIXING
8 Controlo HEADPHONES LEVEL
9 Fader dos canais
10 Crossfader
11 Controlo MASTER LEVEL

1 Configure as posições dos controlos, etc., conforme apresentado abaixo.

Nome dos controlos, etc. Operação
Interruptor seletor PHONO/LINE, DECK3, DECK1	Posição [DECK1]
Controlo TRIM	Rode totalmente para a esquerda.
Controlo EQ (HI, MID, LOW)	Posição central
Controlo COLOR Posição central
Fader dos canais Mova para baixo.
Controlo MASTER LEVEL	Rode totalmente para a esquerda.
Crossfader Posição central

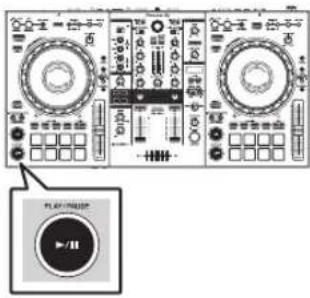

2 Prima o botão [PLAY/PAUSE ▶/III] para reproduzir a faixa.

Regule o controlo [TRIM] de modo a que o indicador cor de laranja do indicador do nível de canal se acenda no nível de pico.

4 Mova o fader do canal para cima.

5 Rode o controlo [MASTER LEVEL] para ajustar o nível de áudio dos altifalantes.

Ajuste o nível do som de saída dos terminais de saída [MASTER 1] e [MASTER 2] para o nível adequado.

- Para emitir som a partir dos altifalantes do PC/Mac, regule não o controlo [MASTER LEVEL] mas sim o volume dos altifalantes do PC/Mac.

Monitorizar o áudio do canal com auscultadores

Configure as posições dos controlos, etc., conforme apresentado abaixo.

Nome dos controlos, etc. Operação
Controlo HEADPHONES MIXING Posição central
Controlo HEADPHONES LEVEL	Rode totalmente para a esquerda.

1 Prima o botão [CUE] dos auscultadores.

2 Rode o controlo [HEADPHONES LEVEL].

Ajuste a saída do nível de som dos auscultadores para um nível apropriado.

Nota

Esta unidade e o rekordbox dj estão equipados com muitas funções que proporcionam ao DJ desempenhos mais individualistas. Para obter informações mais detalhadas sobre cada função, aceda ao site indicado em seguida e consulte o "Manual de instruções do rekordbox". rekordbox.com/manual

Desligar o sistema

1 Feche o rekordbox.
2 Prima o interruptor [◎] no painel posterior desta unidade para a colocar em modo de espera.
3 Desligue o cabo USB do PC/Mac.

Alterar as configurações

- Para obter informações mais detalhadas sobre como alterar as definições desta unidade, consulte "Alterar definições" no Manual de instruções.

Informações adicionais

Resolução de problemas

- Se suspeitar que existe algo errado com esta unidade, verifique os tópicos na secção "Resolução de problemas" no "Manual de instruções" desta unidade ou aceda à página de suporte da Pioneer DJ e, em seguida, consulte [Perguntas e Respostas Frequentes] de DDJ-800. pioneerdj.com/support/ Consulte também [Assistência] > [Perguntas mais frequentes] no site de produtos rekordbox. rekordbox.com

Alguns problemas são provocados pelos componentes ligados. Se não for possível resolver o problema depois de verificar os componentes ligados, contacte o centro de assistência ou o fornecedor para reparação.

- Esta unidade pode não funcionar corretamente devido a eletricidade estática ou outras influências externas. Nesses casos, desligue o cabo de alimentação, aguarde cerca de um minuto e volte a ligar o cabo de alimentação para repor o funcionamento normal.

Marcas comerciais e marcas comerciais registadas

• Pioneer DJ é uma marca comercial da PIONEER CORPORATION e é utilizada sob licença.
• rekordbox é uma marca comercial registada da Pioneer DJ Corporation.
• Mac, macOS e Finder são marcas comerciais da Apple Inc., registadas nos E.U.A. e noutros países.
• Windows é uma marca comercial registada da Microsoft Corporation nos E.U.A. e noutros países.
• Intel e Intel Core são marcas comerciais registadas da Intel Corporation nos E.U.A. e/ou noutros países.
• ASIO é uma marca comercial da Steinberg Media Technologies GmbH.

Os nomes de empresas e produtos aqui mencionados são marcas comerciais ou marcas comerciais registadas dos seus respetivos proprietários.

Cuidados a ter relativamente aos direitos de autor

O rekordbox restringe a reprodução e duplicação de conteúdos de música protegidos por direitos de autor.

• Quando existirem dados codificados, etc., para proteger os direitos de autor integrados nos conteúdos de música, pode não ser possível utilizar o programa normalmente.
• Quando o rekordbox deteta que nos conteúdos de música estão integrados dados codificados, etc., para proteger os direitos de autor, o processamento (reprodução, leitura, etc.) pode ser interrompido.

As gravações que fizer são para fruição pessoal e de acordo com as leis de direitos de autor não podem ser utilizadas sem o consentimento do detentor dos direitos de autor.

• A música gravada a partir de CDs, etc., poderá estar protegida por leis de direitos de autor de países individuais, assim como por acordos internacionais. É da inteira responsabilidade da pessoa que gravou a música garantir que é utilizada legalmente.
• Ao manusear músicas transferidas a partir da Internet, etc., é da inteira responsabilidade da pessoa que transferiu a música garantir que é utilizada de acordo com o contrato celebrado com o site a partir do qual fez as transferências.

Especificações

Transformador de CA

Requisitos de energia .... CA 100 V a 240 V, 50 Hz/60 Hz

Corrente nominal 0,6 A

Saída nominal.... CC 12 V, 2 A

Geral – Unidade principal

Consumo de energia....CC 12 V, 1 400 mA

Peso da unidade principal....4,7 kg

Dimensões máximas externas

.632 mm (largura) x 69,7 mm (altura) x 334,5 mm (profundidade)

Temperatura operacional tolerada....+5 °C a +35 °C

Humidade operacional tolerada .....5 % a 85 % (sem condensação)

Secção de áudio

Taxa de amostragem 44,1 kHz

Conversor A/D, D/A 24 bits

Característica de frequência

Relação sinal/ruído (saída nominal, A-WEIGHTED)

USB 111 dB

LINE....94 dB

PHONO....80 dB

AUX (0 dB) 94 dB

AUX (12 dB) 94 dB

MIC 1....77 dB

MIC 2 77 dB

Distorção total de harmónicas (20 Hz a 20 kHzBW)

USB 0,003 %

LINE 0,005 %

Nível de entrada/impedância de entrada padrão

LINE....-12 dBu/47 kΩ

PHONO....-52 dBu/47 kΩ

AUX (0 dB) -12 dBu/47 kΩ

AUX (12 dB) -24 dBu/47 kΩ

MIC 1 -57 dBu/3 kΩ

MIC 2 -57 dBu/3 kΩ

Nível de saída/impedância de carga/impedância de saída padrão

MASTER 1....+6 dBu/10 kΩ/410 Ω ou menos

MASTER 2....+2 dBu/10 kΩ/1 kΩ ou menos

BOOTH....+6 dBu/10 kΩ/820 Ω ou menos

PHONES....+8 dBu/32 Ω/10 Ω ou menos

Nível de saída/impedância de carga nominal

MASTER 1....25 dBu/10 kΩ

MASTER 2....21 dBu/10 kΩ

BOOTH 25 dBu/10 kΩ

Interferência

LINE 82 dB

Característica do equalizador de canais

HI....-26 dB a +6 dB (20 kHz)

MID ......-26 dB a +6 dB (1 kHz)

LOW....-26 dB a +6 dB (20 Hz)

Característica do equalizador do microfone

HI -12 dB a +12 dB (10 kHz)

LOW....-12 dB a +12 dB (100 Hz)

Terminais de entrada/saída

Terminais de entrada LINE/PHONO

- Certifique-se de que utiliza os terminais de saída [MASTER 1] para uma saída balanceada. Uma ligação a uma entrada não balanceada (tal como RCA) com um cabo conversor XLR para RCA (ou adaptador conversor), etc., pode diminuir a qualidade do som ou provocar ruído.

Para ligação a uma entrada não balanceada (tal como RCA), utilize os terminais de saída [MASTER 2].

- Certifique-se de que utiliza os terminais de saída [BOOTH] para uma saída balanceada. Uma ligação a uma entrada não balanceada (tal como um terminal RCA ou TS) com um cabo conversor TRS para RCA (ou adaptador conversor), um cabo TS, etc., pode diminuir a qualidade do som ou provocar ruído.

- As especificações e design deste produto estão sujeitos a alterações sem aviso prévio.

© 2019 Pioneer DJ Corporation. Todos os direitos reservados.
