РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DDJ800 PIONEER

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

K058b_A1_Ru

ВНИМАНИЕ

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

D3-4-2-1-1_B1_Ru

ПРЕДУПРЕЖДЕНИЕ

Данное оборудование не является

водонепроницаемым. Во избежание пожара или

поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя или влаги. D3-4-2-1-3_A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи).

D3-4-2-1-7a_A1_Ru

Условия эксплуатации

Изделие эксплуатируется при следующих температуре и влажности:

+5 °C до +35 °C; влажность менее 85 % (не заслоняйте охлаждающие вентиляторы)

Не устанавливайте изделие в плохо

проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света).

D3-4-2-1-7c*_A1_Ru

ВНИМАНИЕ

Выключатель ◎ данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

D3-4-2-2-2a*_A1_Ru

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ

Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший сервисный центр или к Вашему дилеру.

S002*_A1_Ru

ВНИМАНИЕ

Данное изделие испытывалось в условиях умеренного и тропического климата.

D3-8-2-1-7a_A1_Ru

Графический символ ∼, нанесенный на изделие, обозначает переменный ток.

Графический символ ——, нанесенный на изделие, обозначает постоянный ток.

Графический символ ☐, нанесенный на изделие, обозначает оборудование класса защиты II.

D3-8-2-4_A1_Ru

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 5 см сзади и по 5 см слева и справа).

D3-4-2-1-7d* A1 Ru

При использовании данного изделия, прочтите информацию по мерам безопасности на нижней стороне аппарата. D3-4-2-2-4_B1_Ru

Содержание

Как следует читать данное руководство

• Благодарим вас за покупку данного изделия Pioneer DJ. Данное руководство содержит краткое описание процедур, в том числе процесса подключения устройства к ПК / Мас и настроек звукового вывода. Дополнительную информацию см. в документе "Инструкции по эксплуатации" на сайте Pioneer DJ. Ознакомьтесь с данным руководством и документом "Инструкции по эксплуатации", где содержится важная информация, которую необходимо изучить перед использованием устройства. В частности, ознакомьтесь с мерами предосторожности.
• В этом руководстве названия кнопок и разъемов на изделии, а также названия меню на экране ПК / Мас и т. п. указаны в квадратных скобках ([ ]). (например, кнопки [Файл], [CUE], выходной разъем [PHONES]).
• Интерфейс и функции программного обеспечения, а также внешний вид и технические характеристики оборудования, упоминаемые в данном руководстве, могут быть изменены без предупреждения в рамках усовершенствования и, следовательно, могут отличаться от описаний, приводимых в данном руководстве.
• В зависимости от версии операционной системы, настроек веб-браузера и прочих условий способы управления могут отличаться от процедур, описанных в данном руководстве.
• Язык интерфейса программного обеспечения, описанного в данном руководстве, может отличаться от языка используемого вами программного обеспечения.

01 До начала

Свойства ....109

Принадлежности 109

Просмотр руководств 109

rekordbox 110

Подготовка rekordbox 110

02 Названия частей

Раздел браузера ....111

Области дек....112

Раздел микшера 113

Задняя панель....114

Фронтальная панель 114

03 Управление

Примеры подключений 115

Подключения ....116

Запуск системы....118

Выключение системы....119

Изменение настроек ....119

04 Дополнительная информация

Возможные неисправности и способы их устранения .....120

Товарные знаки и зарегистрированные товарные знаки.....120

Предупреждения по авторским правам 120

Технические характеристики .....121

До начала

Свойства

Данное устройство представляет собой универсальный

DJ-контроллер, предназначенный специально для rekordbox dj.

Такие функции, как COLOR ON JOG DISPLAY, BEAT FX DISPLAY и JOG ADJUST, позволяют интуитивно управлять процессом, не глядя на экран ноутбука. Кнопки и регуляторы в секции плеера и микшера расположены в таком же порядке, как и на нашей стандартной клубной установке. Благодаря малому весу и компактности контроллер можно всюду носить с собой.

Принадлежности

Силовой кабель
Адаптер переменного тока
USB кабель
Инструкции по эксплуатации (Краткое руководство пользователя) (этот документ)
Гарантия (для некоторых регионов)* Прилагающаяся гарантия предназначена для Европейского региона.
Карта с лицензионным ключом rekordbox dj* Актуальную информацию можно найти на указанном ниже сайте. rekordbox.comПримечаниеЛицензионный ключ не может выдаваться повторно. Не теряйте его.

Просмотр руководств

Просмотр последней версии документа "Инструкции по эксплуатации"

1 Запустите веб-браузер на ПК / Мас и зайдите на сайт Pioneer DJ.

pioneerdj.com

- Чтобы выбрать язык, нажмите флажок или значок GLOBAL в правом верхнем углу экрана, а затем выберите область и язык.

2 Нажмите [Инструкции, обучающие материалы и документация] в разделе [Поддержка].
3 Нажмите [DDJ-800] в категории [DJ Контроллеры].
4 Выберите нужный язык из списка инструкций по эксплуатации.

Загрузите необходимое руководство.

Просмотр разделов "Ознакомление" / "Инструкции по эксплуатации" к rekordbox

• В разделе "Ознакомление" рассказывается, как настроить rekordbox.
• Раздел "Инструкции по эксплуатации" содержит сведения о сборниках аудиодорожек, режимах EXPORT и PERFORMANCE.

1 Запустите веб-браузер на ПК / Мас и зайдите на этот сайт.

rekordbox.com

2 Нажмите [Manual] в разделе [Support].

3 Выберите язык интерфейса в разделах

"rekordbox Introduction" или"Operating Instructions".

rekordbox

• rekordbox rekordbox – это программное обеспечение для управления музыкой, предназначенное для диджеев и позволяющее подготавливать дорожки и проводить DJ-выступления.
• rekordbox dj Функция DJ-выступления в rekordbox называется rekordbox dj. Для использования rekordbox dj достаточно подключить устройство к ПК / Мас. Чтобы использовать rekordbox dj на ПК / Мас, не подключая устройство, введите лицензионный ключ с лицензионной карты rekordbox dj из комплекта поставки, и тогда функция rekordbox dj станет доступна.

* Актуальную информацию можно найти на указанном ниже сайте.

rekordbox.com

Операционная среда

Поддерживаемые операционные системы	ЦП и требуемая память
Mac:	Процессор Intel ^ Core ^TM i7, i5, i3
macOS Mojave 10.14
macOS High Sierra 10.13	ОЗУ 4 ГБ или более
macOS Sierra 10.12
(последнее обновление)
Windows:	Процессор Intel ^ Core ^TM i7, i5, i3
Windows ^ 10
Windows ^ 8.1
Windows ^ 7	ОЗУ 4 ГБ или более
32- или 64-разрядная версия (последний пакет обновления)

Другие неисправности

USB порт	Для подключения ПК / Мас к этому устройству требуется порт USB 2.0.
Разрешение дисплея	Разрешение 1 280 x 768 или выше
Подключение к Интернет	Для регистрации учетной пользователя rekordbox и загрузки программного обеспечения требуется подключение к Интернету.

• Не гарантируется функционирование на всех ПК / Мас, даже если выполняются все указанные здесь условия по операционной среде.
• В зависимости от настроек энергосбережения и других параметров ПК / Мас ЦП и жесткий диск могут не обеспечивать достаточную скорость обработки. В особенности это касается ноутбуков: перед началом использования rekordbox убедитесь, что характеристики ПК / Мас позволяют обеспечить бесперебойное высокоэффективное функционирование (например, при подключении к источнику питания переменного тока).
• Для получения доступа к Интернету необходимо заключить отдельный договор с поставщиком услуг Интернета и оплатить его услуги.
• Используйте последнюю версию/пакет обновления операционной системы.
• Просмотреть актуальную информацию об операционной системе и совместимости rekordbox, а также приобрести последнюю версию операционной системы можно в рубрике [System Requirements] раздела [Support] на указанном ниже сайте, посвященном rekordbox. rekordbox.com

Подготовка rekordbox

Установите программное обеспечение, следуя описанной ниже процедуре, при первом использовании rekordbox или в случае использования rekordbox 4.x или более ранней версии. Если rekordbox версии 5.x уже установлен, обновите rekordbox до последней версии с помощью Диспетчера обновлений, который отображается при запуске rekordbox.

Установка rekordbox

1 Запустите веб-браузер на ПК / Мас, откройте страницу загрузки rekordbox на указанном ниже сайте и загрузите rekordbox.
rekordbox.com
Для OC Windows выберите 32-разрядную или 64-разрядную версию в зависимости от параметров вашего ПК.
2 Дважды щелкните по скачанному файлу, чтобы разархивировать его.
3 Дважды щелкните по разархивированному файлу, чтобы запустить программу установки.
4 Внимательно прочтите Лицензионное соглашение и, если вы согласны с его условиями, продолжите установку, следуя инструкциям на экране.

- Если вы не принимаете условия соглашения, отмените установку.

5 Когда откроется окно с сообщением о завершении установки, закройте программу установки, следуя инструкциям на экране.

Установка завершена.

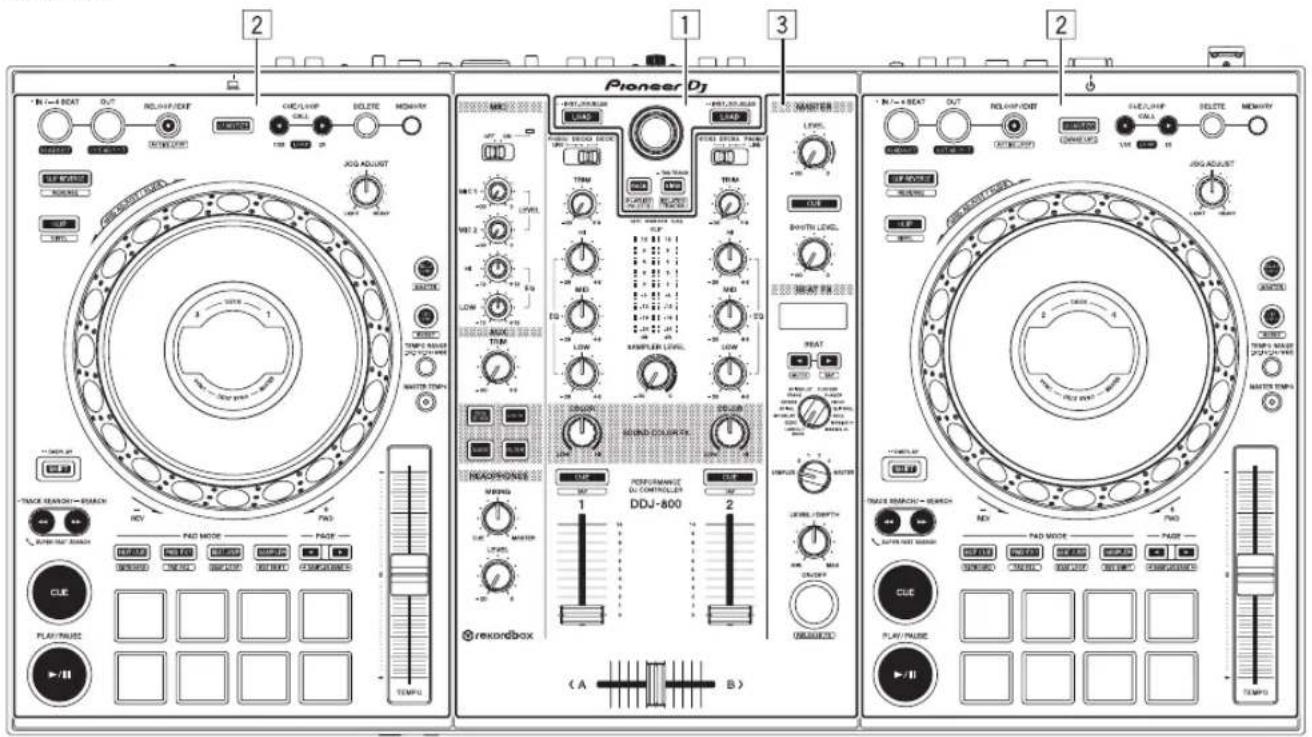

Названия частей

Назначение кнопок и элементов управления подробно описано в разделе "Названия деталей и их функции" в документе "Инструкции по эксплуатации".

2 1 3 2 Pioneer DJ 1 2 1 3 2 1 2 A B (A) B)

1 Раздел браузера
2 Области дек

3 Раздел микшера

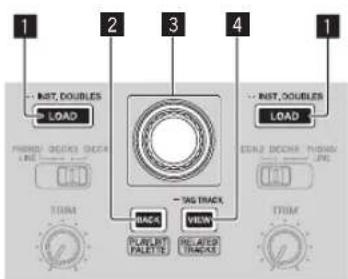

Раздел браузера

1 2 3 4 1 FAST, DOUBLES LOAD FROED DECKER LOCK LINE TIMI FAST, DOUBLES LOAD GENJ DECKER FLOWER LINE BACK PULLERT PALETTE RELATED TRACKS TIMI

1 Кнопка LOAD
2 Кнопка ВАСК
3 Поворотный селектор
4 Кнопка VIEW

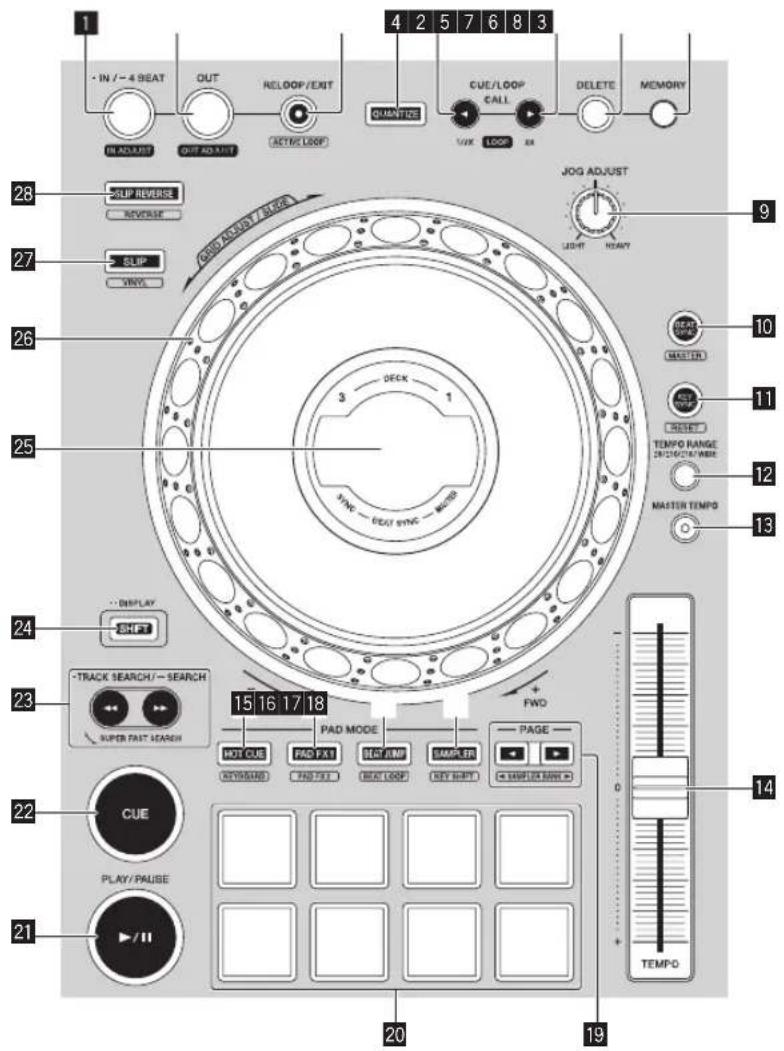

Области дек

Эта секция предназначена для управления четырьмя деками. Кнопки и ручки управления деками 1 и 3 расположены на левой стороне контроллера, для управления деками 2 и 4 – на его правой стороне.

IN / - 4 BEAT OUT RELOOP/EXIT QUANTITY CUE/LOOP CALL DELETE MEMORY IN ADJUST OUT ADJUST RESET LOOP JOG ADJUST JOG REVERSE REVERSE SLIP VINYL 3 DECK 1 SYNC - DEAT SYNC - REGID LIGHT WEAVY 9 10 11 12 13 28 27 26 25 24 23 22 21 - DISPLAY - SHIFT -TRACK SEARCH/—SEARCH SUPER FAST SEARCH 15 16 17 18 PAD MODE HOT CUE PAD FX1 SLET JUMP SAMPLER PAGE — HYBRAND FAST TIME BEET DROP KEY SHIFT CLAMPION SWITCH CUE PLAY/PAUSE /II 20 19 0 + TEMPD

1 Кнопка LOOP IN/4 BEAT (IN ADJUST)
2 Кнопка LOOP OUT (OUT ADJUST)
3 Кнопка RELOOP/EXIT
4 Кнопка QUANTIZE
5 Кнопка CUE/LOOP CALL, ◀ (LOOP 1/2X)
6 Кнопка CUE/LOOP CALL, ▶ (LOOP 2X)
7 Кнопка DELETE
8 Кнопка MEMORY
9 Регулятор JOG FEELING ADJUST
10 Кнопка BEAT SYNC
11 Кнопка KEY SYNC
12 Кнопка ТЕМРО RANGE
13 Кнопка MASTER TEMPO
14 Ползунок ТЕМРО
15 Кнопка режима HOT CUE
16 Кнопка режима PAD FX1
17 Кнопка режима BEAT JUMP

18 Кнопка режима SAMPLER
19 Кнопка PAGE ◀, ►
20 Площадки для исполнения
21 Кнопка PLAY/PAUSE ▶/II
22 Кнопка CUE
23 Кнопка TRACK SEARCH ◀◀, ►►/SEARCH
24 Кнопка SHIFT
25 Раздел дисплея поворотного переключателя ЖК-дисплей изготовлен по высочайшим стандартам качества, однако даже это не может гарантировать полного отсутствия на экране дефектных пикселей (небольшого количества черных точек или красных, синих и зеленых точек, которые не меняют цвет). Кроме того, под некоторым углом зрения может быть заметна неоднородность цвета или яркости. Это может быть связано с особенностями ЖК-дисплея и не является признаком неправильного функционирования.
26 Поворотный переключатель
27 Кнопка SLIP
28 Кнопка SLIP REVERSE

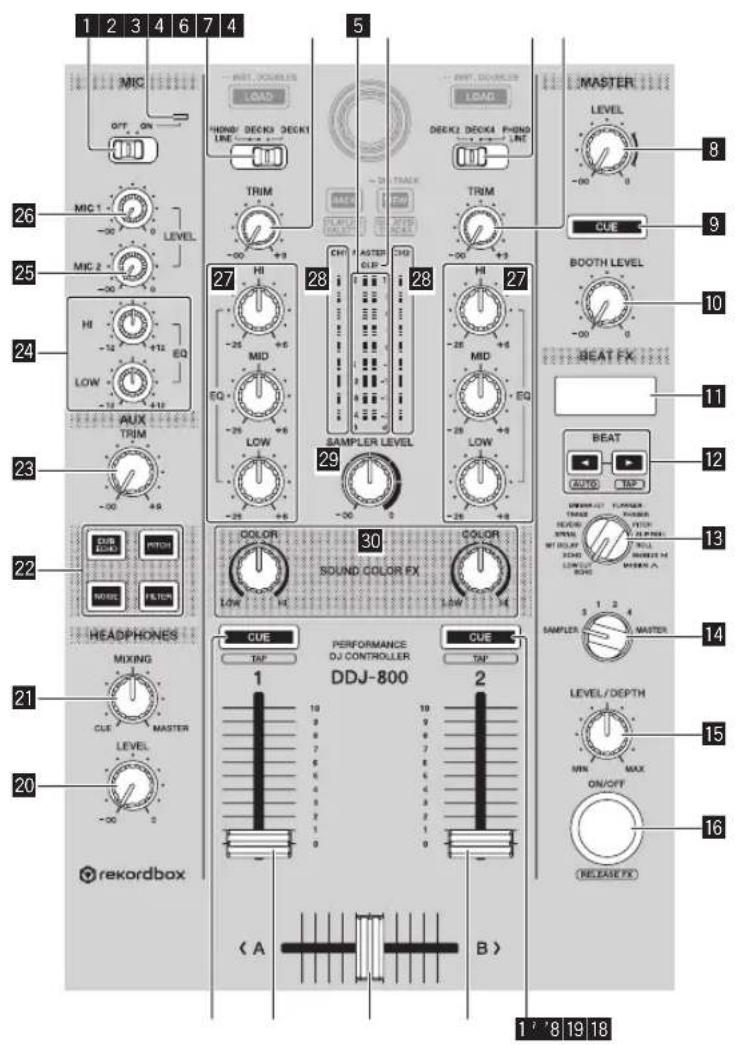

Раздел микшера

1 2 3 4 6 7 4 MIC OFF ON MIX OFF ON LEVEL MIC 1 -30 0 MIC 2 -30 0 HI -12 +12 EQ LOW -12 +12 AUX TRIM -30 +8 PITCH HOLD FILTER HEADPHONES MIXING CLE MASTER LEVEL -30 2 REC THI -25 +5 EQ -25 +5 LOW -25 +5 CUE TAP PERFORMANCE DJ CONTROLLER DDJ-800 19 2 CUE TAP ( A ) B ) RELEASE FX LEVEL/DEPTH MIN MAX ON/OFF BEAT AUTO TAP BEOTH LEVEL -300 0 BEAT FX BEAT SAMPLER LEVEL -30 0 SAMPLER LEVEL -25 0 SAMPLER LEVEL -25 0 SAMPLER LEVEL -25 0 SAMPLER LEVEL SAMPLER LEVEL SAMPLER LEVEL SAMPLER LEVEL SAMPLER LEVEL SAMPLER LEVEL SAMPLER LEVEL SAMPLER LEVEL SAMPLER LEVEL SAMPLER LEVEL SAMPLER LEVEL

1 Переключатель MIC ON, OFF
2 Индикатор микрофона
3 Переключатель PHONO/LINE, DECK3, DECK1
4 Регулятор TRIM
5 Индикатор контрольного уровня
6 Индикатор CLIP
7 Переключатель DECK2, DECK4, PHONO/LINE
8 Регулятор MASTER LEVEL
9 Кнопка MASTER CUE
10 Регулятор BOOTH LEVEL
11 Отображение раздел эффектов
12 Кнопки BEAT ◀, ▶
13 Регулятор BEAT FX SELECT
14 Регулятор BEAT FX CH SELECT
15 Регулятор BEAT FX LEVEL/DEPTH
16 Кнопка BEAT FX ON/OFF
17 Кнопка СUE наушников
18 Фейдер канала

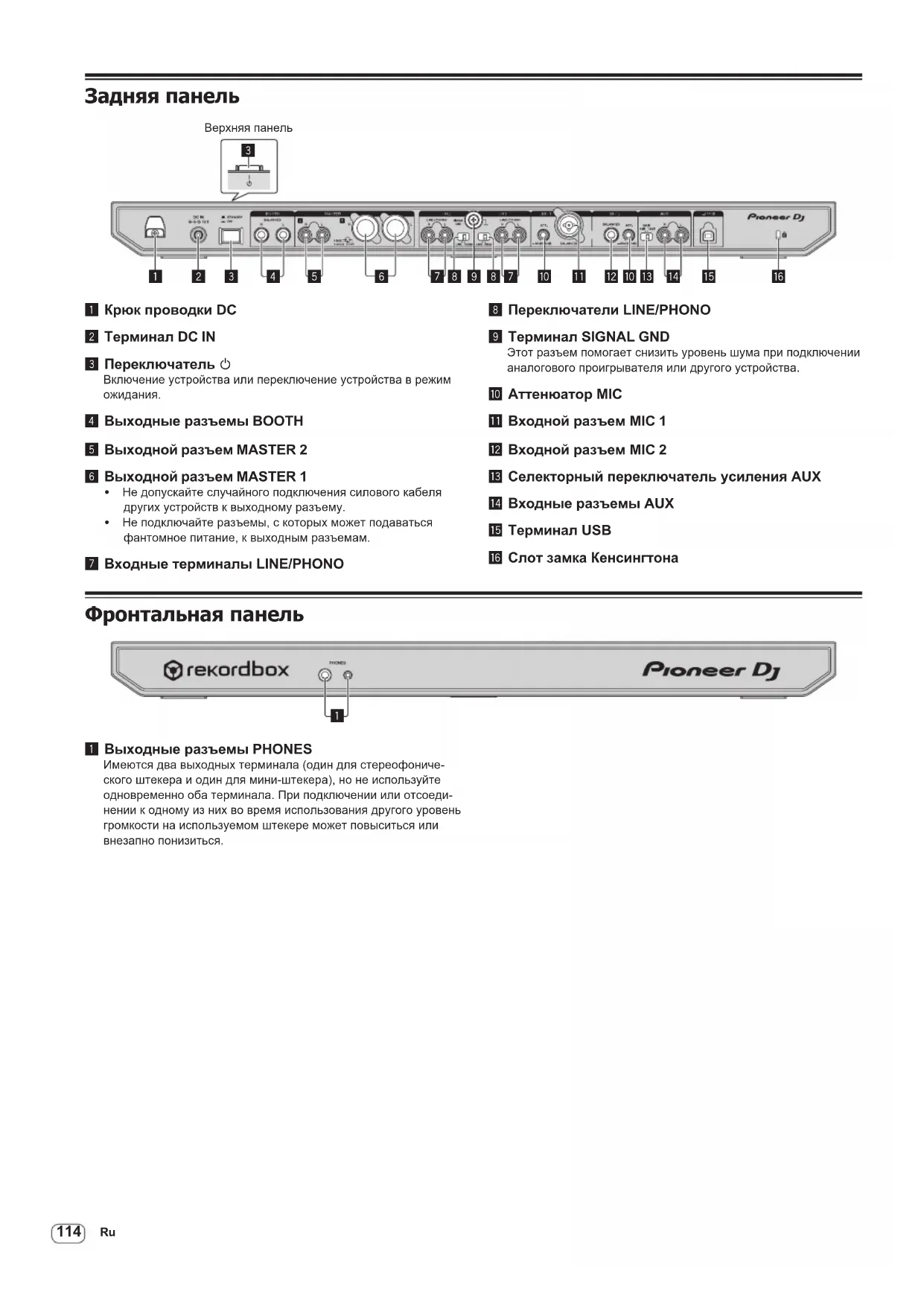

1 Крюк проводки DC
2 Терминал DC IN
3 Переключатель

Включение устройства или переключение устройства в режим ожидания.

4 Выходные разъемы ВООТН
5 Выходной разъем MASTER 2
6 Выходной разъем MASTER 1

• Не допускайте случайного подключения силового кабеля других устройств к выходному разъему.
• Не подключайте разъемы, с которых может подаваться фантомное питание, к выходным разъемам.

7 Входные терминалы LINE/PHONO

8 Переключатели LINE/PHONO
9 Терминал SIGNAL GND

Этот разъем помогает снизить уровень шума при подключении аналогового проигрывателя или другого устройства.

10 Аттенюатор MIC
11 Входной разъем MIC 1
12 Входной разъем MIC 2
13 Селекторный переключатель усиления AUX
14 Входные разъемы AUX
15 Терминал USB
16 Слот замка Кенсингтона

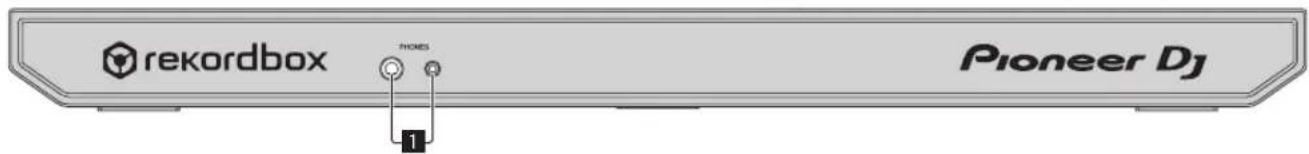

Фронтальная панель

rekordbox PHONES 1 Pioneer Dj

1 Выходные разъемы PHONES

Имеются два выходных терминала (один для стереофонического штекера и один для мини-штекера), но не используйте одновременно оба терминала. При подключении или отсоединении к одному из них во время использования другого уровень громкости на используемом штекере может повыситься или внезапно понизиться.

Управление

• По завершении всех подключений между устройствами включите вилку силового кабеля в розетку.
Перед подключением компонентов и изменением подключения выключите данный аппарат и отключите силовой кабель от розетки.
См. инструкции по эксплуатации подключаемого компонента.
- Используйте только поставляемый силовой кабель и адаптер переменного тока.
- Используйте комплектный кабель USB или любой другой кабель, поддерживающий стандарт USB 2.0.
• Не используйте USB-концентратор.

Примеры подключений

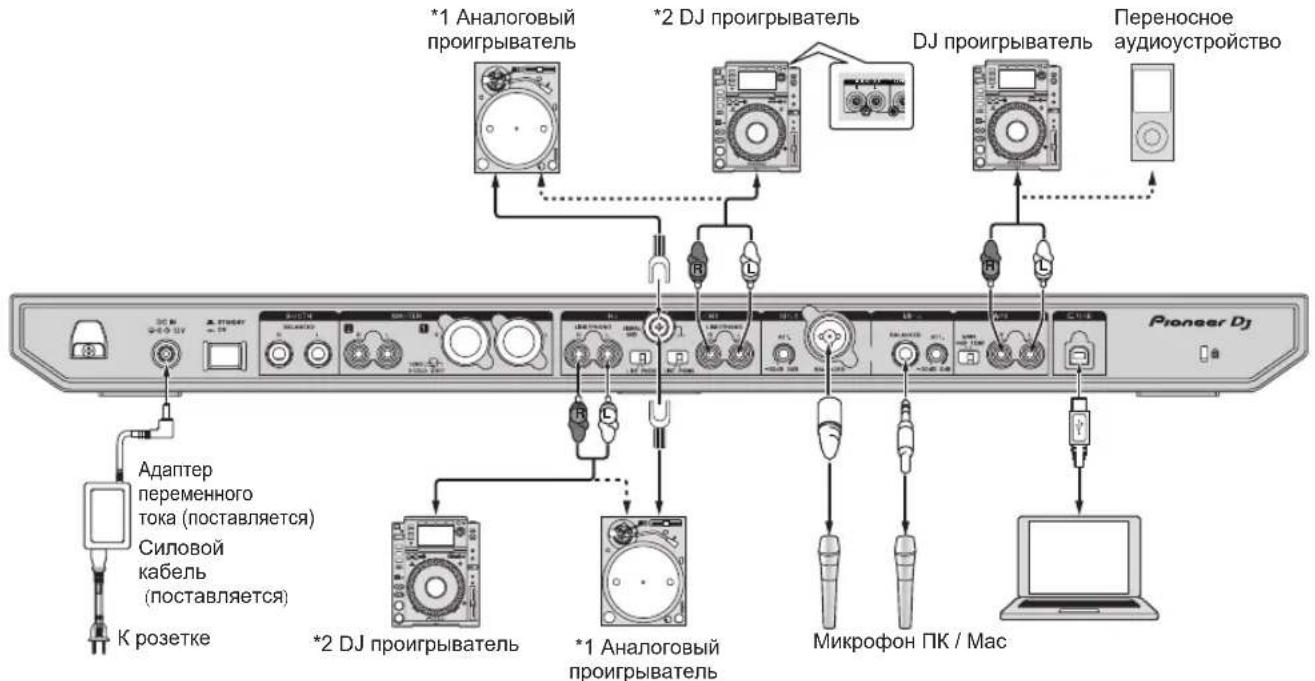

Подключение входных терминалов

Задняя панель

*1 Аналоговый проигрыватель *2 DJ проигрыватель DJ проигрыватель Переносное аудиоустройство Pioneer DJ Адаптер переменного тока (поставляется) Силовой кабель (поставляется) К розетке *2 DJ проигрыватель *1 Аналоговый проигрыватель Микрофон ПК / Мас

*1 При подключении к аналоговому проигрывателю переведите переключатель [LINE/PHONO] возле разъемов в положение [PHONO].
*2 При подключении к DJ-проигрывателю переведите переключатель [LINE/PHONO] возле разъемов в положение [LINE].

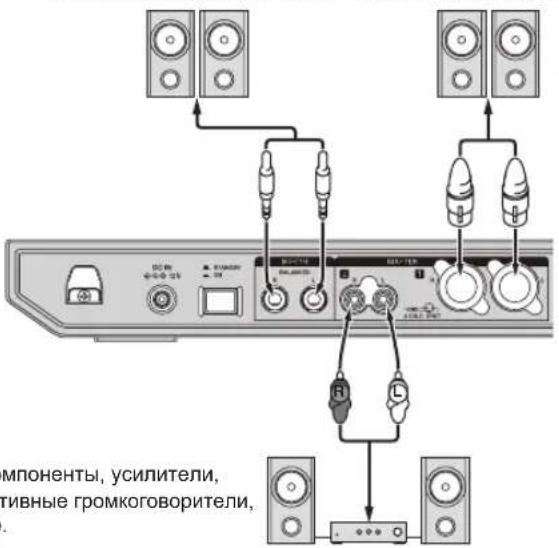

Подключение выходных терминалов

Задняя панель

Усилитель напряжения

(для контрольной кабинки),

активные громкоговорители, др.

Усилитель напряжения,

активные громкоговорители, др.

МПОНЕНТЫ, УСИЛТЕЛИ, ТИВНЫЕ ГРОМКОГОВОРИТЕЛИ,

Компоненты, усилители, активные громкоговорители, др.

Фронтальная панель

rekordbox Нашники

- Для симметричного выхода используйте выходные разъемы [MASTER 1]. Подключение к несимметричному входу (например, RCA) через преобразующий кабель XLR на RCA (или преобразующий адаптер) и т. п. может привести к снижению качества звучания или к возникновению шума. Для подключения к несимметричному входу (например, RCA) используйте выходные разъемы [MASTER 2].

- Будьте внимательны, избегайте случайного подключения силового кабеля другого устройства к выходным разъемам [MASTER 1].

Не подключайте разъемы, с которых может подаваться фантомное питание, к выходным разъемам [MASTER 1].

- Для симметричного выхода используйте выходные разъемы [ВООТН]. Подключение к несимметричному входу (например, RCA или TS) через преобразующий кабель TRS на RCA (или преобразующий адаптер), кабель TS и т. п. может привести к снижению качества звучания или к возникновению шума.

Подключения

Подробную информацию об использовании данного изделия с rekordbox dj см. в инструкциях по эксплуатации данного изделия, опубликованных на сайте Pioneer DJ.

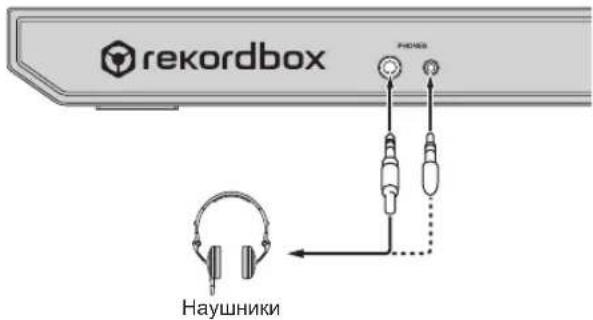

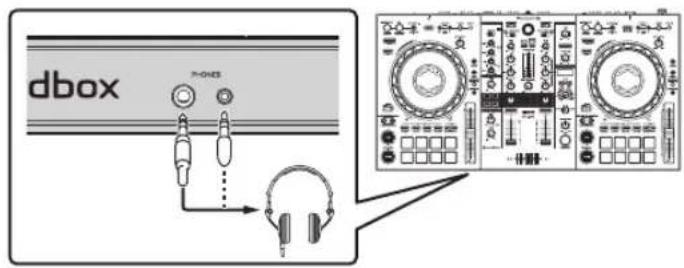

1 Подключайте наушники к выходным разъемам [PHONES].

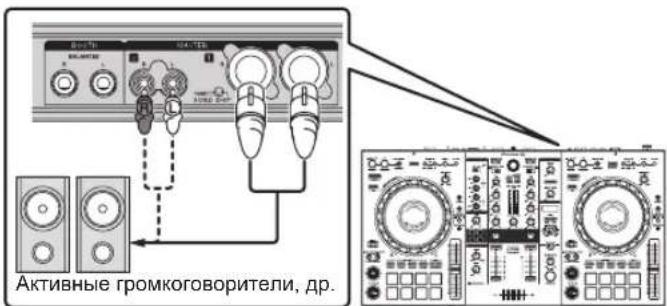

2 Подключите устройства, такие как громкоговорители или усилитель мощности, а также другие компоненты к разъему [MASTER 1] или [MASTER 2].

Активные громкоговорители, др.

- Для вывода звука с выходных разъемов [ВООТН] подключите громкоговорители или другие устройства к выходным разъемам [ВООТН].

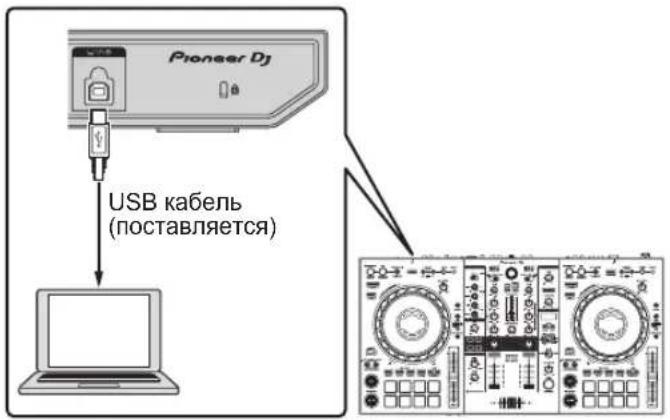

3 Подключите ПК / Мас к устройству с помощью кабеля USB.

Pioneer DJ USB кабель (поставляется)

4 Включите ПК / Мас.

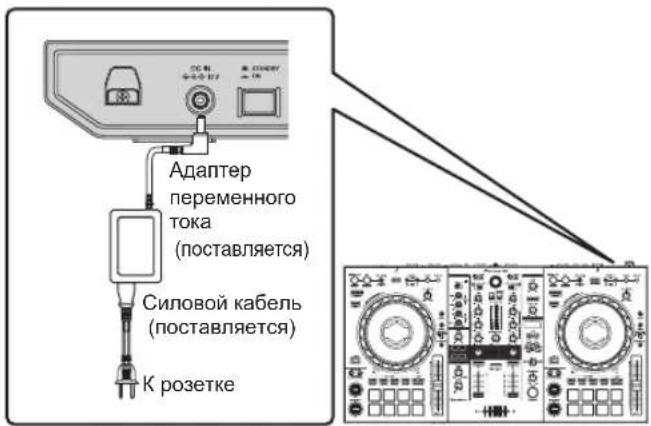

5 Подключите адаптер переменного тока.

Адаптер переменного тока (поставляется) Силовой кабель (поставляется) К розетке

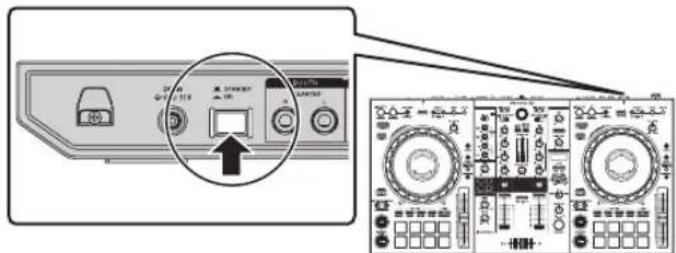

6 Включите устройство, нажав выключатель [💡] на его задней панели.

Включите питание данного аппарата.

- Для Windows

При первом подключении устройства к ПК или к другому порту USB на этом же компьютере на экране может появиться такое сообщение: [Установка программного обеспечения драйвера устройства]. Дождитесь появления сообщения [Устройство готово к использованию].

7 Включите питание устройств, подключенных к выходным терминалам (активные громкоговорители, усилитель мощности, компоненты, др.).

- Если к входным терминалам подключен микрофон, DJ-проигрыватель или другое внешнее устройство, включите питание подсоединенного устройства.

Запуск системы

Запуск rekordbox

Для работы с rekordbox необходимо зарегистрировать учетную запись.

Чтобы узнать, как это сделать, нажмите [Manual] в разделе

[Support] на указанном ниже сайте и откройте "rekordbox Introduction".

rekordbox.com

Для компьютеров Мас

В Finder откройте папку [Приложение] и дважды щелкните значок [rekordbox 5] > [rekordbox.app].

Для Windows 10

В меню [Пуск] нажмите [Pioneer] > значок [rekordbox].

Для Windows 8.1

Нажмите значок [rekordbox] в [представление приложения].

Для Windows 7

В меню [Пуск] выберите [Все программы] > [Pioneer] >

[rekordbox 5.X.X] и щелкните значок [rekordbox].

Проверка аудионастроек

Убедитесь, что настройки Аудио в разделе [Предпочтения] в rekordbox выставлены следующим образом.

Для компьютеров Мас

[выходные каналы]:

[Master Output]: [DDJ-800: MASTER]

[Booth Output]: [DDJ-800: BOOTH]

- Если выбрано PC MASTER OUT, после параметра [MASTER] в пункте [Master Output] меню настроек Аудио будет отображаться информация “+ название аудиоустройства в ПК / Мас”.

Добавление файлов дорожек в [Сборник]

Список дорожек, управление которых осуществляется с помощью rekordbox, отобразится на экране [Сборник].

Файлы дорожек, зарегистрированные на ПК / Мас как сборники дорожек rekordbox и затем проанализированные, могут использоваться с rekordbox.

1 Нажмите [Сборник] в меню отображения файловой структуры.

Отображается список дорожек, зарегистрированный в [Сборник].

2 Откройте Finder (для Mac) или Проводник (для Windows) и перетащите файлы дорожек или папки с такими файлами в список дорожек.

Дорожки добавляются в подборку [Сборник], после чего начинается анализ данных о форме колебаний в них. Подождите, пока завершится анализ всех дорожек.

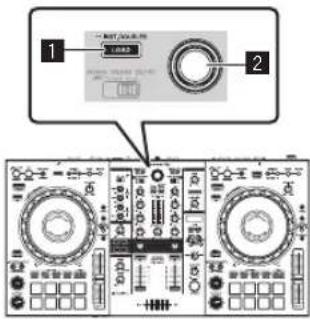

Загрузка аудиодорожки в деку устройства

В данном разделе описывается пример загрузки аудиодорожки в деку 1 (слева).

2 Поворотный селектор

Вращая селектор, выберите дорожку в [Сборник] и нажмите кнопку [LOAD] на деке 1 (слева).

Дорожка будет загружена в деку 1.

Запустите воспроизведение дорожек

Далее в качестве примера описан порядок вывода звука через деку 1 (левая сторона).

MIC 1 2 3 4 5 6 7 8 9 10 RECordbox TRIM THM THM BEAT-FK BEAT LEVEL LEVEL COLE BOOST LEVEL BEAT-FK BEAT SOUND COLOR FX COLOR CAPLO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO MAX/MAX/LO Max/AUX TRIM LOW SOUND COLOR FX CUE PERFORMANCE DJ CONTROLLER DDJ-800 CUE MINI CUE MINI CUE MINI CUE MINI CUE MINI

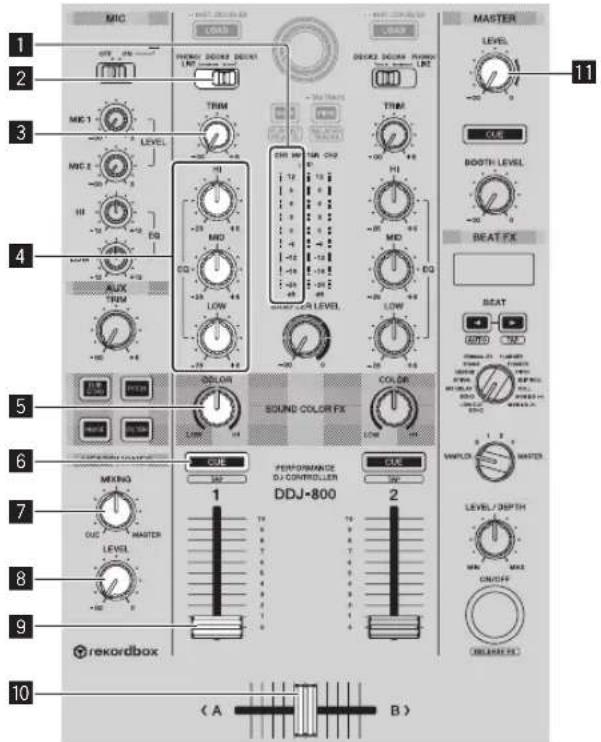

1 Установите позиции ручек и др., как показано ниже.

Названия ручек и др. Действие
Переключатель PHONO/LINE, DECK3, DECK1	Положение [DECK1]
Регулятор TRIM	Поверните против часовой стрелки до упора.
Регулятор EQ (HI, MID, LOW)	Среднее положение
Регулятор COLOR Среднее положение
Фейдер канала Опустите вниз.
Регулятор MASTER LEVEL	Поверните против часовой стрелки до упора.
Кроссфейдер Среднее положение

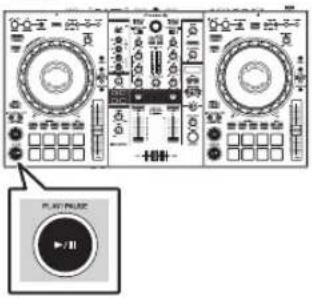

2 Нажмите кнопку [PLAY/PAUSE ▶/III], чтобы воспроизвести дорожку.

3 Поверните регулятор [TRIM].

Поверните регулятор [TRIM] так, чтобы уровень канала достиг максимального уровня и загорелся оранжевый индикатор.

4 Поднимите фейдер канала вверх.

5 Вращая [MASTER LEVEL], отрегулируйте уровень звучания динамиков.

Отрегулируйте по необходимости уровень звука, выводящегося с разъемов [MASTER 1] и [MASTER 2].

- Для вывода звучания с динамиков ПК / Мас вместо регулятора [MASTER LEVEL] используйте регулятор громкости динамиков на ПК / Мас.

Мониторинг звучания каналов через наушники

Установите позиции ручек и др., как показано ниже.

Названия ручек и др. Действие
Регулятор HEADPHONES MIXING	Среднее положение
Регулятор HEADPHONES LEVEL	Поверните против часовой стрелки до упора.

1 Нажмите кнопку наушников [CUE].

Отрегулируйте до соответствующего уровня уровень звучания, выводящийся от наушников.

Примечание

Это устройство и rekordbox dj обладают множеством функций, способных придать особую индивидуальность DJ-выступлению. Подробное описание каждой функции можно найти на указанном сайте в документе "Инструкции по эксплуатации rekordbox". rekordbox.com/manual

Выключение системы

1 Закройте rekordbox.
2 Нажмите выключатель [☐] на задней панели этого устройства, чтобы перевести его в режим ожидания.
3 Отсоедините кабель USB от ПК / Мас.

Изменение настроек

- Дополнительные сведения см. в разделе "Изменение настроек" в инструкциях по эксплуатации к данному устройству.

Дополнительная информация

Возможные неисправности и способы их устранения

- В случае неполадок в работе устройства ознакомьтесь с разделом "Возможные неисправности и способы их устранения" в инструкциях по эксплуатации или зайдите на сайт технической поддержки Pioneer DJ и прочитайте [Частые вопросы] к модели DDJ-800.

Решение проблемы можно найти также в разделе [Support] > [FAQ] на сайте продукции rekordbox.

rekordbox.com

Некоторые проблемы возникают из-за подключенных компонентов. Если проверка подключенных компонентов не решила проблему, обратитесь в сервисный центр или к дилеру для ремонта.

- Статическое электричество и другие внешние факторы могут препятствовать правильной работе устройства. В таких случаях отсоедините кабель питания, подождите около минуты и снова подключите кабель, чтобы восстановить нормальную работу устройства.

Товарные знаки и зарегистрированные товарные знаки

• Pioneer DJ является зарегистрированным товарным знаком корпорации PIONEER CORPORATION и используется по лицензии.
• rekordbox является зарегистрированной торговой маркой компании Pioneer DJ Corporation.
  • Mac, macOS и Finder являются торговыми марками Apple Inc., зарегистрированными в США и других странах.
• Windows является зарегистрированной торговой маркой Microsoft Corporation в США и в других странах.
• Intel и Intel Core являются зарегистрированными торговыми марками Intel Corporation в США и других странах.
  • ASIO является торговой маркой Steinberg Media Technologies GmbH.

Указанные здесь названия компаний и изделий являются торговыми марками или зарегистрированными торговыми марками соответствующих владельцев.

Предупреждения по авторским правам

rekordbox ограничивает воспроизведение и копирование музыкального материала, защищенного от копирования.

• Если в музыкальном материале содержатся закодированные данные, др., для защиты авторских прав, может быть невозможно управлять программой как обычно.
• Когда rekordbox обнаруживает такие законированные в музыкальном материале данные, др., для защиты авторских прав, обработка (воспроизведение, чтение, др.) может приостановиться.

Выполненные вами записи предназначены для вашего личного удовольствия и по законам о защите авторских прав не могут использоваться без согласия владельца авторских прав.

- Музыка, записанная на CD дисках, др., защищается законами о защите авторских правах отдельных стран и международными соглашениями. Ответственность за легальное использование записанной музыки полностью лежит на человеке, выполнившем запись.

- При обращении с музыкой, загруженной с Интернета, др., загрузивший музыку человек несет полную ответственность за использование музыки в соответствии с контрактом, заключенным с сайтом загрузки.

Технические характеристики

Адаптер переменного тока

Требования к питанию .....100 В до 240 В переменного тока, 50 Гц/60 Гц Номинальный ток .....0,6 А Номинальный выход .....постоянного тока 12 В, 2 А

Общий раздел – Основной блок

Потребление энергии ..... 12 В пост. тока, 1 400 мА Вес основного аппарата ..... 4,7 кг Макс. габариты ..... 632 мм (Ш) × 69,7 мм (В) × 334,5 мм (Г) Допускаемая рабочая температура ..... от +5 °C до +35 °C Допускаемая рабочая влажность ..... от 5 % до 85 % (без конденсации)

Аудиораздел

Частота дискретизации 44,1 кГц

Преобразователь A/D, D/A 24 бит

Частотная характеристика USB, LINE, MIC 1, MIC 2....20 Гц до 20 кГц

Соотношение сигнал/шум (номинальный выход, A-WEIGHTED) USB .... 111 дБ LINE .... 94 дБ PHONO .... 80 дБ AUX (0 dB) .... 94 дБ AUX (12 dB) .... 94 дБ MIC 1 .... 77 дБ MIC 2 .... 77 дБ

Общее нелинейное искажение (от 20 Гц до 20 кГцBW) USB....0,003 % LINE....0,005 %

Стандартный уровень входа / Импеданс входа LINE....-12 дБн/47 кΩ PHONO....-52 дБи/47 кΩ AUX (0 dB)....-12 дБн/47 кΩ AUX (12 dB)....-24 дБн/47 кΩ MIC 1....-57 дБи/3 кΩ MIC 2....-57 дБи/3 кΩ

Стандартный уровень выхода / Импеданс нагрузки / Импеданс выхода

MASTER 1 ....+6 дБи/10 кΩ/410 Ω или ниже

MASTER 2....+2 дБн/10 кΩ/1 кΩ или менее

ВООТН....+6 дБи/10 кΩ/820 Ω или менее

PHONES....+8 дБи/32 Ω/10 Ω или менее

Номинальный уровень выхода / Импеданс нагрузки MASTER 1....25 дБи/10 кΩ MASTER 2....21 дБи/10 кΩ BOOTH....25 дБи/10 кΩ

Переходное затухание LINE....82 дБ

Характеристики эквалайзера канала HI ......от -26 дБ до +6 дБ (20 кГц) MID ......от -26 дБ до +6 дБ (1 кГц) LOW ......от -26 дБ до +6 дБ (20 кГц)

Характеристики эквалайзера микрофона HI....от -12 дБ до +12 дБ (10 кГц) LOW....от -12 дБ до +12 дБ (100 Гц)

Терминалы входа / выхода

Входные разъемы LINE/PHONO Штырьковые гнезда RCA ....2 набора

Входной терминал AUX Штырьковые гнезда RCA ....1 набор

Входные терминалы MIC Разъем XLR и гнездо TRS 1/4"....1 набор Гнездо 1/4" TRS....1 набор

Выходной терминал MASTER 1 Коннектор XLR ....1 набор

Выходной терминал MASTER 2 Штырьковые гнезда RCA ....1 набор

Выходной терминал BOOTH Гнездо 1/4" TRS ....1 набор

Выходной терминал PHONES Стереофоническое гнездо 1/4" .....1 набор Стерео миништекер 3,5 мм .....1 набор

Терминалы USB Тип В ....1 набор

• Для симметричного выхода используйте выходные разъемы [MASTER 1]. Подключение к несимметричному входу (например, RCA) через преобразующий кабель XLR на RCA (или преобразующий адаптер) и т. п. может привести к снижению качества звучания или к возникновению шума. Для подключения к несимметричному входу (например, RCA) используйте выходные разъемы [MASTER 2].
• Для симметричного выхода используйте выходные разъемы [ВООТН]. Подключение к несимметричному входу (например, RCA или TS) через преобразующий кабель TRS на RCA (или преобразующий адаптер), кабель TS и т. п. может привести к снижению качества звучания или к возникновению шума.
• Технические характеристики и конструкция данного изделия могут изменяться без уведомления.

© Pioneer DJ Corporation 2019. Все права защищены.

Примечание:

Корпорация Пайонир Диджей устанавливает следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

D3-7-10-6b_B1_Ru

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства.

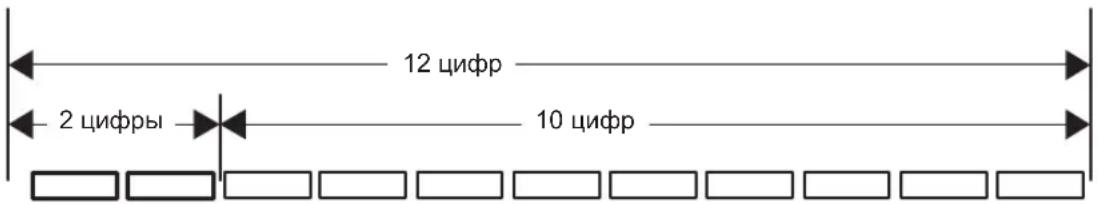

Серийный номер

12 цифр 2 цифры 10 цифр

P1 P2
Дата изготовления оборудования

P1 - Год изготовления

Год

2011 2012 2013

2014 2015

2016 2017

2018 2019

2020

Символ

K

L

M

N

O

P

Q

R

S

T

Год 2021	2022 2023 2024 2025 2026			2027 2028 2029 2030
Символ	A	B	C	D	E	F	G	H	I	J

P2 - Месяц изготовления

Месяц 1		2	3	4	5	6	7	8	9	10	11	12
Символ	A	B	C	D	E	F	G	H	I	J	K	L

D3-7-10-7_A2_Ru

Информация для покупателей в ЕАЭС:

Уполномоченной организацией в соответствии с требованиями ТР ТС 004/2011, 020/2011, 017/2011 является ООО "ПИОНЕР РУС", Россия, 105064, г. Москва, Нижний Сусальный переулок, дом 5, строение 19, т. (495) 9568901

D3-7-10-8b_A1_Ru

Корпорация Пайонир Диджей

6F, Йокогама i-Mark Place, 4-4-5 Минатомирай, Ниси-ку, Йокогама, Канагава 220-0012 ЯПОНИЯ
