Caractéristiques Techniques	Contrôleur DJ à 2 canaux, compatible avec Serato DJ Pro et rekordbox.
Dimensions	Dimensions : 12,8 x 32,7 x 4,6 cm
Poids	Poids : 2,4 kg
Connectivité	USB, RCA, XLR, et sortie casque 1/4"
Alimentation	Alimentation par USB, pas de source d'alimentation externe nécessaire.
Utilisation	Idéal pour les DJ professionnels et amateurs, facile à transporter.
Maintenance	Nettoyer régulièrement les faders et les boutons, vérifier les connexions.
Sécurité	Utiliser avec une source d'alimentation stable, éviter l'humidité.
Informations Générales	Compatible avec les logiciels de DJ populaires, interface intuitive.

FOIRE AUX QUESTIONS - DDJ800 PIONEER

Comment installer le PIONEER DDJ800 sur mon ordinateur ?

Pour installer le PIONEER DDJ800, téléchargez et installez le logiciel Rekordbox à partir du site officiel de Pioneer. Connectez ensuite le DDJ800 à votre ordinateur via un câble USB. Le logiciel devrait reconnaître automatiquement le contrôleur.

Pourquoi mon DDJ800 ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que l'alimentation est active. Essayez de brancher le DDJ800 sur une autre prise électrique pour exclure un problème de prise.

Comment résoudre des problèmes de son avec le DDJ800 ?

Assurez-vous que les câbles audio sont correctement connectés. Vérifiez également les paramètres de sortie audio dans Rekordbox et assurez-vous que le volume est suffisamment élevé sur le DDJ800 ainsi que sur votre système audio.

Mon DDJ800 ne répond pas aux commandes, que faire ?

Essayez de redémarrer le logiciel Rekordbox et le DDJ800. Si cela ne fonctionne pas, vérifiez les mises à jour du firmware du contrôleur et du logiciel, et assurez-vous que tous les pilotes sont correctement installés.

Comment utiliser le DDJ800 avec des platines vinyles ?

Le DDJ800 est un contrôleur numérique et ne peut pas être utilisé directement avec des platines vinyles. Pour intégrer des vinyles, vous aurez besoin d'un logiciel de timecode compatible et d'un système de vinyle numérique.

Comment configurer les effets sur le DDJ800 ?

Dans Rekordbox, accédez à l'onglet 'Effets' et sélectionnez les effets que vous souhaitez utiliser. Vous pouvez les activer ou les désactiver via les contrôles situés sur le DDJ800.

Le DDJ800 est-il compatible avec d'autres logiciels DJ ?

Oui, le DDJ800 est principalement conçu pour fonctionner avec Rekordbox, mais il est également compatible avec d'autres logiciels DJ tels que Serato DJ Pro, après avoir vérifié les mises à jour et les configurations nécessaires.

Comment régler la latence audio sur le DDJ800 ?

Dans Rekordbox, allez dans les paramètres audio et ajustez la taille du tampon. Une taille de tampon plus petite réduira la latence, mais peut causer des coupures si votre ordinateur ne peut pas suivre.

Comment mettre à jour le firmware du DDJ800 ?

Visitez le site officiel de Pioneer et accédez à la section de support pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware du DDJ800.

Comment résoudre un problème de connexion USB avec le DDJ800 ?

Essayez un autre port USB sur votre ordinateur et assurez-vous que le câble USB est en bon état. Si le problème persiste, essayez de réinstaller les pilotes USB.

MODE D'EMPLOI DDJ800 PIONEER

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.

K058b_A1_Fr

ATTENTION

POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

D3-4-2-1-1_B1_Fr

AVERTISSEMENT

Cet appareil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un récipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité.

D3-4-2-1-3_A1_Fr

AVERTISSEMENT

Pour éviter les risques d'incendie, ne placez aucune flamme nue (telle qu'une bougie allumée) sur l'appareil.

D3-4-2-1-7a_A1_Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement : De +5 °C à +35 °C (de +41 °F à +95 °F) ; Humidité relative inférieure à 85 % (orifices de ventilation non obstrués)

N'installez pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

D3-4-2-1-7c ^* _A1_Fr

ATTENTION

L'interrupteur Ⓧ de cet appareil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l'appareil soit complètement hors tension. Par conséquent, veillez à installer l'appareil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non utilisation (par exemple avant un départ en vacances).

D3-4-2-2-2a* _A1_Fr

NOTE IMPORTANTE SUR LE CABLE D'ALIMENTATION

Tenir le câble d'alimentation par la fiche. Ne pas débrancher la prise en tirant sur le câble et ne pas toucher le câble avec les mains mouillées. Cela risque de provoquer un court-circuit ou un choc électrique. Ne pas poser l'appareil ou un meuble sur le câble. Ne pas pincer le câble. Ne pas faire de noeud avec le câble ou l'attacher à d'autres câbles. Les câbles d'alimentation doivent être posés de façon à ne pas être écrasés. Un câble abîmé peut provoquer un risque d'incendie ou un choc électrique. Vérifier le câble d'alimentation de temps en temps. Contacter le service après-vente le plus proche ou le revendeur pour un remplacement.

S002* A1 Fr

ATTENTION

Ce produit a été testé dans des conditions de climats tempéré et tropical.

D3-8-2-1-7a_A1_Fr

Le symbole graphique ∼ indiqué sur le produit représente le courant alternatif. Le symbole graphique === indiqué sur le produit représente le courant continu. Le symbole graphique □ indiqué sur le produit représente un équipement de Classe II.

D3-8-2-4_A1_Fr

PRÉCAUTION DE VENTILATION

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 5 cm à l'arrière et 5 cm de chaque côté).

D3-4-2-1-7d*_A1_Fr

Lorsque vous utilisez ce produit, vérifiez les informations concernant la sécurité sous l'appareil. D3-4-2-2-4_B1_Fr

Sommaire

Comment lire ce manuel

- Merci d'avoir acheté ce produit Pioneer DJ.

Ce manuel décrit brièvement les procédures d'installation jusqu'au branchement de l'appareil à votre PC/Mac et à la sortie audio. Pour consulter les procédures détaillées, reportez-vous au "Mode d'emploi" sur le site Pioneer DJ. Veuillez lire ce manuel et le "Mode d'emploi" qui comprennent des informations importantes que vous devez connaître avant d'utiliser cet appareil. Veuillez notamment lire les règles de sécurité.
- Dans ce manuel, les noms des touches et des prises indiqués sur l'appareil, les noms des menus s'affichant sur l'écran de votre PC/Mac, etc., apparaissent entre crochets ([ ]). (Par exemple : [Fichier], touche [CUE], prise de sortie [PHONES])
- Les écrans et les spécifications du logiciel ainsi que l'apparence externe et les spécifications du matériel décrits dans ce manuel sont susceptibles d'être modifiés sans avis préalable à des fins d'amélioration, et peuvent donc être différents de ceux des explications de ce manuel.
- Selon la version du système d'exploitation, les réglages du navigateur Web, etc., le fonctionnement peut être différent des procédures décrites dans ce manuel.
- La langue sur les écrans du logiciel décrit dans ce manuel peut être différente de celle s'affichant sur les écrans réels.

01 Informations préliminaires

Caractéristiques ....19

Accessoires....19

Affichage des manuels....19

rekordbox 20

Préparation de rekordbox....20

02 Noms des éléments

Section d'exploration....21

Sections Platines....22

Section Mixeur....23

Panneau arrière 24

Face avant....24

03 Fonctionnement

Exemple de raccordements ....25

Raccordements....26

Ouverture du système....28

Fermeture du système ....29

Changement des réglages....29

04 Informations supplémentaires

En cas de panne ....30

Marques commerciales et marques déposées ....30

Précautions concernant les droits d'auteur....30

Spécifications 31

Informations préliminaires

Caractéristiques

Cet appareil est un contrôleur DJ conçu spécialement pour rekordbox dj. Il présente des fonctionnalités, telles que COLOR ON JOG DISPLAY, BEAT FX DISPLAY et JOG ADJUST, permettant des performances DJ intuitives sans avoir besoin de regarder votre ordinateur portable. La disposition des touches et des boutons rotatifs des sections lecteur et mixeur est la même que celle de nos modèles standard de discothèque. Le contrôleur est léger et compact, vous pouvez donc l'emporter partout.

Accessoires

Cordon d'alimentation
Adaptateur secteur
Câble USB
Mode d'emploi (Guide de démarrage rapide) (le présent document)
Garantie (pour certaines régions)* La garantie incluse est destinée à la région européenne.
Carte de clé de licence rekordbox dj* Pour obtenir les dernières informations, consultez le site ci-dessous.rekordbox.comRemarqueLa clé de licence ne peut pas être redélivrée. Veillez à ne pas la perdre.

Affichage des manuels

Affichage de la dernière version du "Mode d'emploi"

1 Lancez un navigateur Web sur votre PC/Mac et accédez au site Pioneer DJ suivant.

pioneerdj.com

• Pour sélectionner votre langue, cliquez sur l'icône du drapeau ou sur l'icône GLOBAL en haut à droite de l'écran, puis sélectionnez une région et une langue.
  2 Cliquez sur [Tutoriels, manuels & documentation] sous [Aide].
  3 Cliquez sur [DDJ-800] dans la catégorie [CONTRÔLEUR DJ].
  4 Cliquez sur la langue souhaitée dans la liste de modes d'emploi.

Téléchargez le manuel si nécessaire.

Affichage de la section "Présentation" / "Mode d'emploi" de rekordbox

• La section "Présentation" vous guide à travers la configuration de rekordbox.
• La section "Mode d'emploi" fournit des explications relatives à la collection de morceaux, au mode EXPORT et au mode PERFORMANCE.

1 Lancez un navigateur Web sur votre PC/Mac pour accéder au site suivant.
rekordbox.com
2 Cliquez sur [Guide] sous [Aide].
3 Cliquez sur la langue souhaitée de la section "rekordbox Introduction" ou "Operating Instructions".

rekordbox

• rekordbox rekordbox est un logiciel de gestion musicale permettant aux DJ de préparer des morceaux et d'exécuter des prestations DJ.
• rekordbox dj La fonction de performances DJ de rekordbox s'appelle rekordbox dj. rekordbox dj peut être utilisé en raccordant simplement l'appareil à un PC/Mac. Si vous souhaitez utiliser rekordbox dj sur un PC/Mac sans raccorder l'appareil, saisissez la clé de licence indiquée sur la carte de clé de licence rekordbox dj fournie avec ce produit pour utiliser rekordbox dj.
  * Pour obtenir les dernières informations, consultez le site ci-dessous. rekordbox.com

Environnement opérationnel

Systèmes d'exploitation pris en charge	Processeur et mémoire requise
Mac :	Processeur Intel ^ Core ^TM i7, i5, i3
macOS Mojave 10.14
macOS High Sierra 10.13
macOS Sierra 10.12	4 Go ou plus de RAM
(dernière mise à jour)
Windows :	Processeur Intel ^ Core ^TM i7, i5, i3
Windows ^ 10
Windows ^ 8.1
Windows ^ 7	4 Go ou plus de RAM
Version 32 bits ou version 64 bits (dernier service pack)

Divers
Port USB	Un port USB 2.0 est indispensable pour raccorder votre PC/Mac à cet appareil.
Résolution de l'écran 1 280 x 768 ou plus
Connexion Internet	Une connexion Internet est nécessaire pour l'enregistrement du compte utilisateur de rekordbox et pour le téléchargement du logiciel.

- Le fonctionnement sur tous les PC/Mac n'est pas garanti, même lorsque les conditions de fonctionnement mentionnées ci-dessus sont remplies.

- Selon les réglages d'économie d'énergie, etc. du PC/Mac, la capacité de traitement du processeur et du disque dur peut être insuffisante. Notamment pour un ordinateur portable PC/Mac, assurez-vous que le PC/Mac est en état de fournir sa performance optimale (par exemple, en laissant le cordon d'alimentation raccordé), lorsque vous utilisez rekordbox.

- Un contrat séparé avec un fournisseur de services Internet et le paiement de droits sont nécessaires pour accéder à Internet.

- Utilisez la dernière version/le dernier Service Pack du système d'exploitation.

- Pour consulter les dernières informations sur l'environnement opérationnel et la compatibilité de rekordbox et pour obtenir le dernier système d'exploitation, reportez-vous à la section [Configuration Requise] sous [Aide] du site du produit rekordbox ci-dessous. rekordbox.com

Préparation de rekordbox

Installez le logiciel en procédant de la façon suivante lorsque vous utilisez rekordbox pour la première fois ou si vous utilisez rekordbox 4.x ou une version antérieure.

Si la version 5.x de rekordbox est déjà installée, veuillez mettre à jour rekordbox pour passer à la dernière version à l'aide du Gestionnaire de mises à jour qui s'affiche lorsque vous démarrez rekordbox.

Installation de rekordbox

1 Lancez un navigateur Web sur votre PC/Mac, ouvrez la page de téléchargement de rekordbox à partir du site ci-après, puis téléchargez rekordbox.
rekordbox.com
Sous Windows, sélectionnez la version 32 bits ou 64 bits selon votre PC.
2 Double-cliquez sur le fichier téléchargé pour le décompresser.
3 Double-cliquez sur le fichier décompressé pour lancer le programme d'installation.
4 Lisez attentivement l'Accord de licence du logiciel et procédez à l'installation en suivant les instructions qui apparaissent à l'écran si vous acceptez les conditions.

- Si vous n'acceptez pas le contenu de l'accord de licence, annulez l'installation.

5 Lorsque l'écran de fin de l'installation apparaît, fermez le programme d'installation en suivant les instructions qui apparaissent à l'écran.

L'installation est terminée.

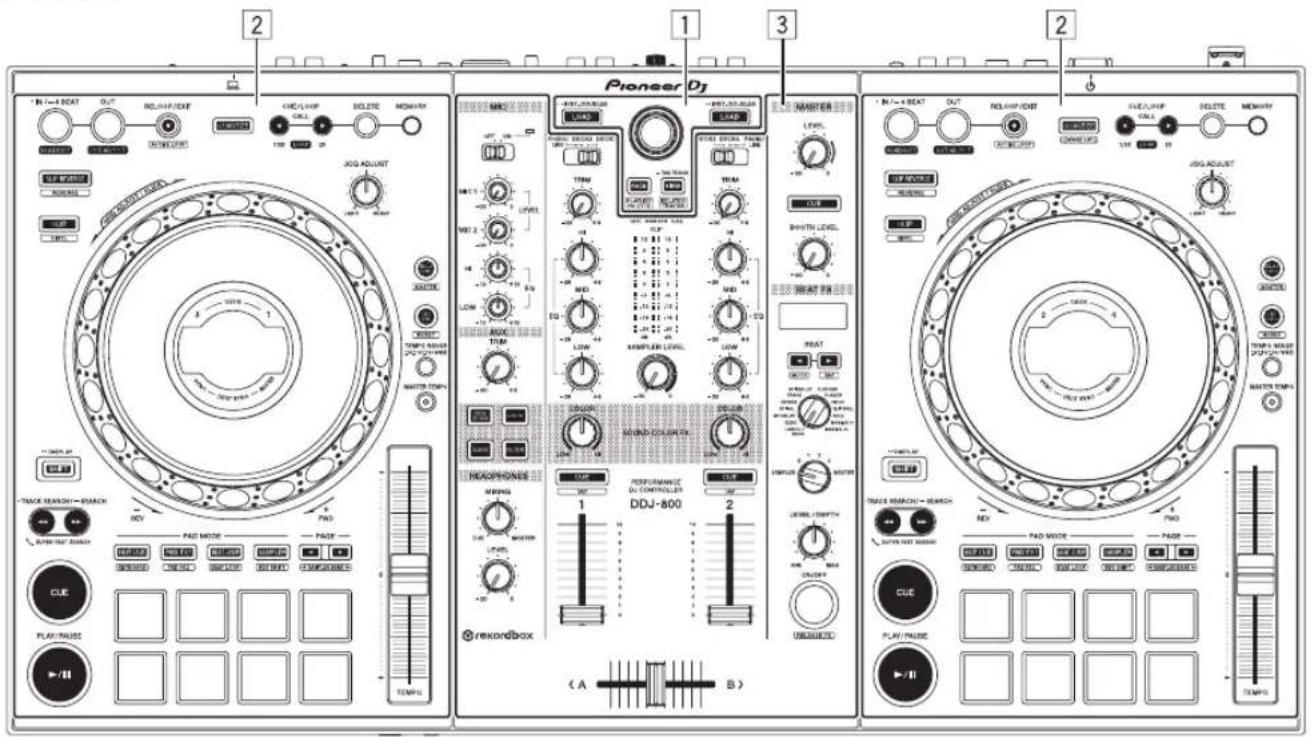

Noms des éléments

Pour plus d'informations sur les fonctions des diverses touches et commandes, reportez-vous à "Noms et fonctions des éléments" dans le "Mode d'emploi".

Pioneer DJ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200

1 Section d'exploration
2 Sections Platines

3 Section Mixeur

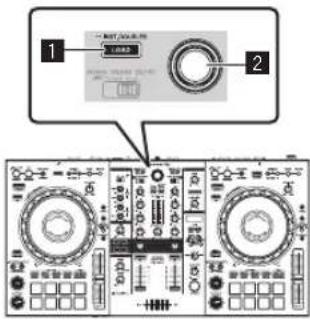

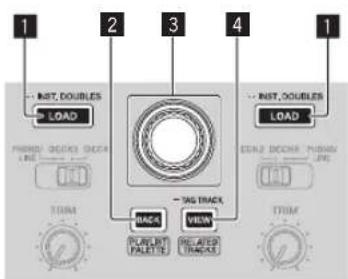

Section d'exploration

1 2 3 4 1 FAST. DOUBLES LOAD FROED DECKER LOCK LINE TIMI FAST. DOUBLES LOAD GENJ. DECKER PUSH LINE TOM TAG TRACK BACK PULLIT PALETTE RELATED TRACKS TIMI

1 Touche LOAD
2 Touche BACK
3 Sélecteur rotatif
4 Touche VIEW

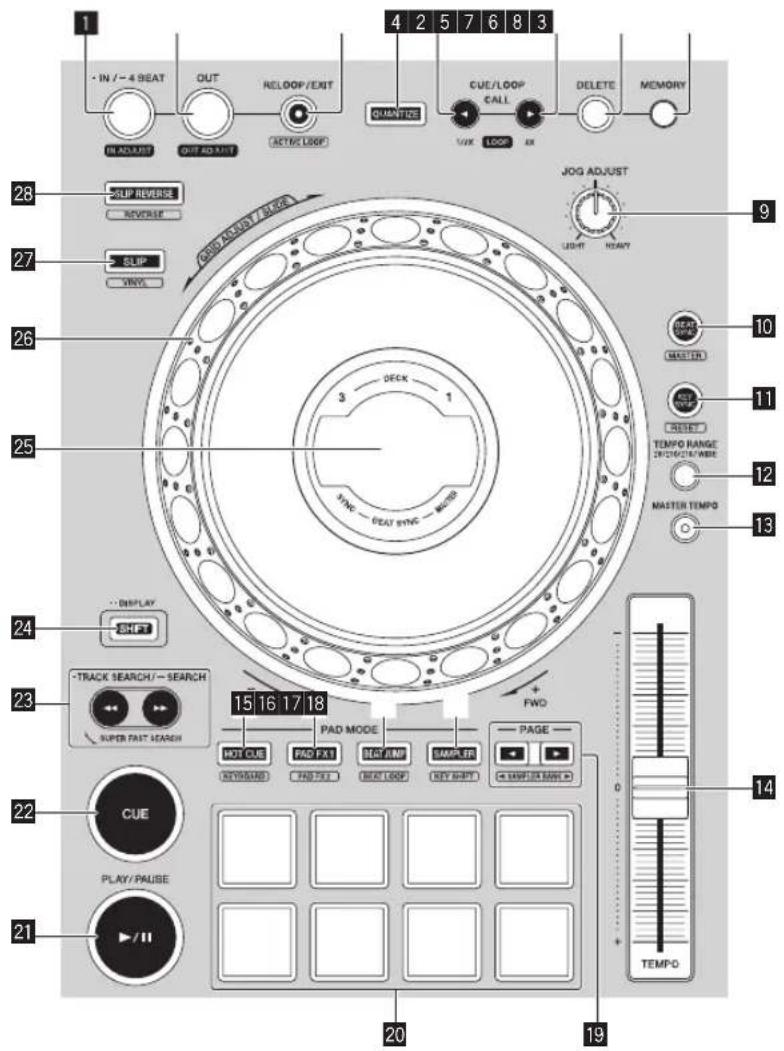

Sections Platines

Cette section permet de contrôler les quatre platines. Les touches et les commandes utilisées pour le fonctionnement des platines 1 et 3 se trouvent sur le côté gauche du contrôleur et celles pour le fonctionnement des platines 2 et 4 se trouvent sur le côté droit du contrôleur.

IN / - 4 BEAT OUT RELOOP/EXIT QUANTITY CUE/LOOP CALL DELETE MEMORY IN ADJUST OUT ADJUST ACTIVE LOOP JOG ADJUST JOG WEIGHT WEAVY 28 SLIP REVERSE REVERSE 27 SLIP VINYL 26 3 DECK 1 25 SYNC - CEAT SYNC - ROUND 9 10 DECK MASTER 11 RESET TEMPO RANGE 20 DEGREE/WBE 12 MASTER TEMPO 13 24 - DISPLAY - SHIFT 23 -TRACK SEARCH/- SEARCH SUPER FAIR SEARCH 15 16 17 18 + FWD PAD MODE HOT CUE PAD FX1 SEAT AMP SAMPLER PAGE - STANDARD FAST TIME RED LOOP KEY BAPT CHAMPION MIND. 22 CUE PLAY/ PAUSE 21 /II 20 19 0 TEMP0

1 Touche LOOP IN/4 BEAT (IN ADJUST)

2 Touche LOOP OUT (OUT ADJUST)

3 Touche RELOOP/EXIT

4 Touche QUANTIZE

5 Touche CUE/LOOP CALL, ◀ (LOOP 1/2X)

6 Touche CUE/LOOP CALL, ▶ (LOOP 2X)

7 Touche DELETE

8 Touche MEMORY

9 Commande JOG FEELING ADJUST

10 Touche BEAT SYNC

11 Touche KEY SYNC

12 Touche TEMPO RANGE

13 Touche MASTER TEMPO

14 Curseur TEMPO

15 Touche de mode HOT CUE

16 Touche de mode PAD FX1

17 Touche de mode BEAT JUMP

18 Touche de mode SAMPLER

19 Touche PAGE ◀, ▶

20 Pads performance

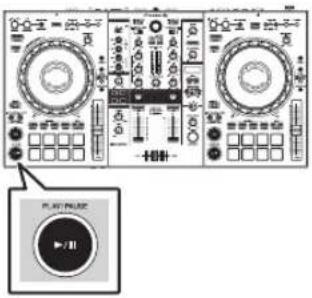

21 Touche PLAY/PAUSE ▶/II

22 Touche CUE

23 Touche TRACK SEARCH ◀◀, ▶▶/SEARCH

24 Touche SHIFT

25 Section d'affichage de la molette jog

L'écran LCD est fabriqué selon une technologie de très haute précision. Toutefois, des pixels défectueux (un petit nombre de points noirs ou de points lumineux rouges, bleus et verts) peuvent être visibles sur certaines parties de l'écran. En outre, des irrégularités de couleur et de luminosité peuvent être visibles selon l'angle de vue. Ces phénomènes sont dus aux caractéristiques des écrans LCD et ne sont pas une indication de panne.

26 Molette jog

27 Touche SLIP

28 Touche SLIP REVERSE

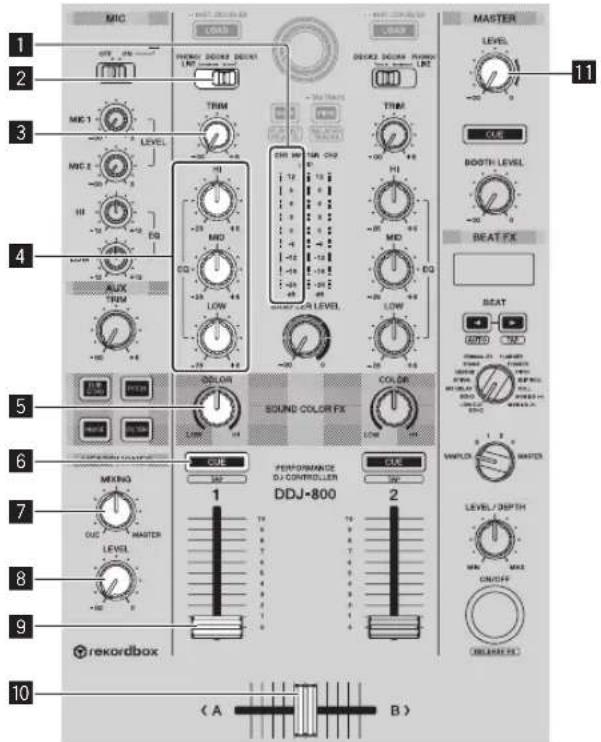

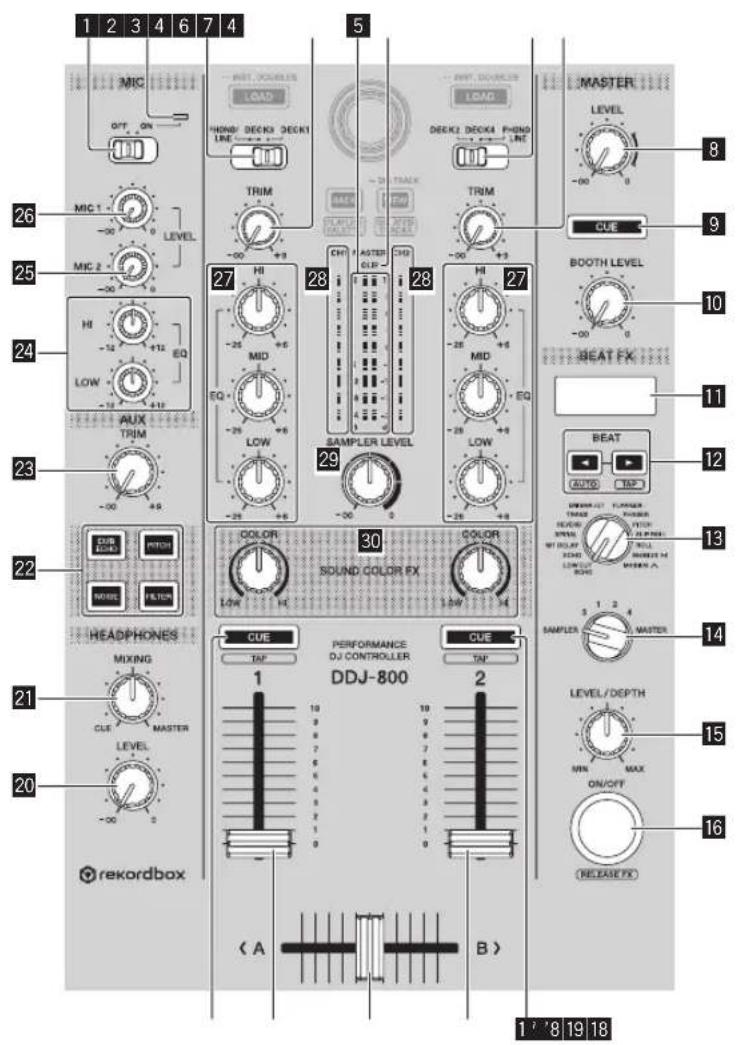

Section Mixeur

1 2 3 4 6 7 4 MIC OFF ON MIX OFF ON LEVEL MIC 1 -30 0 MIC 2 -30 0 HI -12 +12 EQ LOW -12 +12 AUX TRIM -30 +8 PITCH RESET HEADPHONES MIXING CLE MASTER LEVEL -30 2 RECORDBOX INT. SOURCE LOAD HOND DECKI DECKI LINE THINK DR. TRACK LETT. MAX LETT. MAIN LETT. THINK DECKI DECKI FOND LINE THINK LETT. MAIN LETT. THINK MASTER LEVEL -30 0 CUE 8 9 BOOTH LEVEL -30 0 BEAT FX 11 BEAT 12 SAMPLER LEVEL -30 0 SAMPLER LEVEL 29 COLOR 30 SOUND COLOR FX 1.0W 14 COLOR 1.0W 14 CUE TAP PERFORMANCE DJ CONTROLLER DDJ-800 19 CUE TAP LEVEL/DEPTH MIN MAX ON/OFF RELEASE FX 1 7 8 9 10 11 12 13 14 15 16

1 Sélecteur MIC ON, OFF
2 Indicateur du microphone
3 Sélecteur PHONO/LINE, DECK3, DECK1
4 Commande TRIM
5 Indicateur de niveau principal
6 Indicateur CLIP
7 Sélecteur DECK2, DECK4, PHONO/LINE
8 Commande MASTER LEVEL
9 Touche MASTER CUE
10 Commande BOOTH LEVEL
11 Écran de la section des effets
12 Touches BEAT ◀, ►
13 Commande BEAT FX SELECT
14 Commande BEAT FX CH SELECT
15 Commande BEAT FX LEVEL/DEPTH
16 Touche BEAT FX ON/OFF
17 Touche CUE de casque
18 Fader de canal

19 Crossfader
20 Commande HEADPHONES LEVEL
21 Commande HEADPHONES MIXING
22 Touches SOUND COLOR FX SELECT
23 Commande AUX TRIM
24 Commande MIC EQ (HI, LOW)
25 Commande MIC 2 LEVEL
26 Commande MIC 1 LEVEL
27 Commande EQ (HI, MID, LOW)
28 Indicateur de niveau de canal
29 Commande SAMPLER LEVEL
30 Commande COLOR

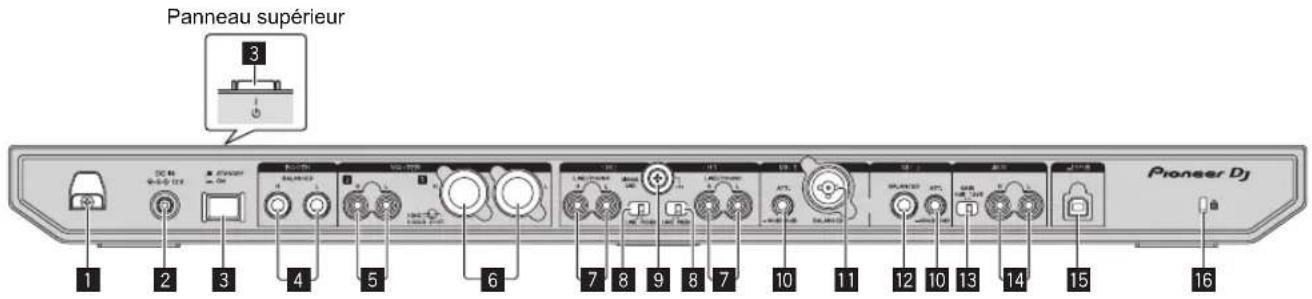

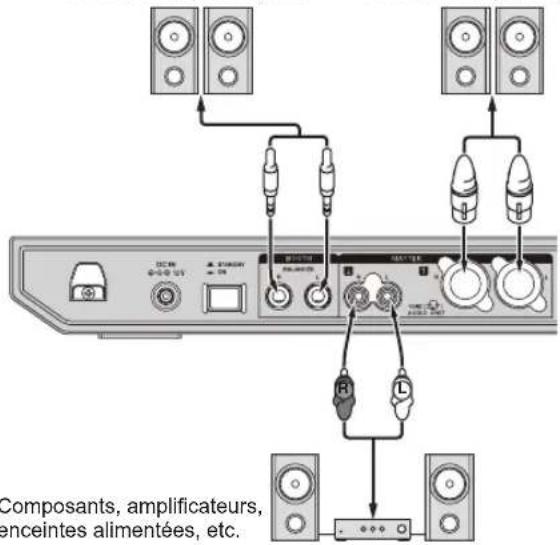

Panneau arrière

Panneau supérieur 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1 Crochet de cordon DC

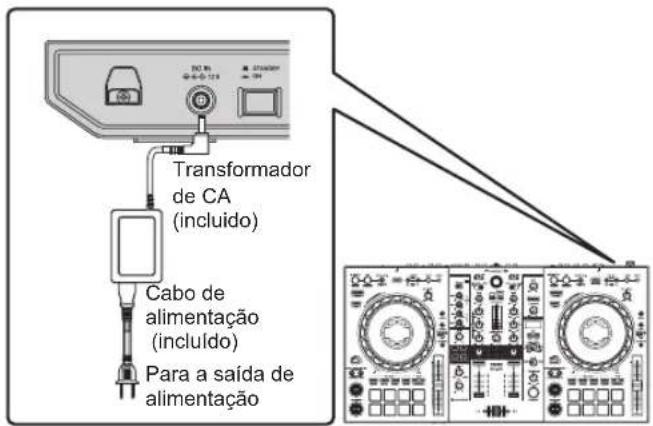

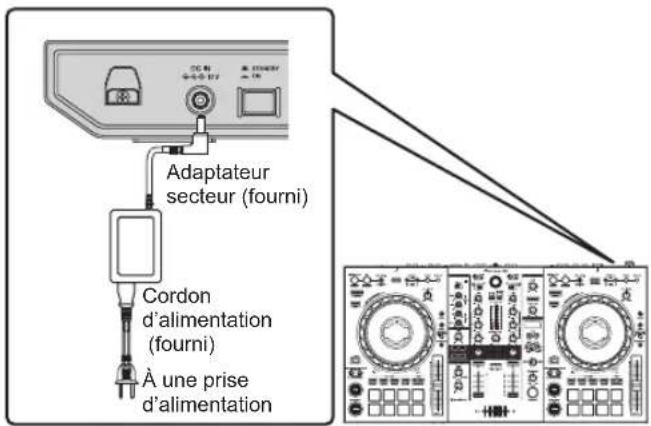

2 Prise DC IN

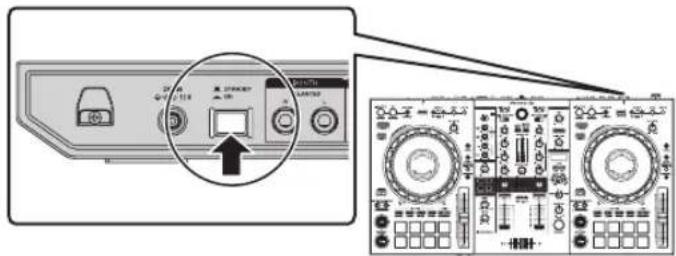

3 Commutateur

Active cet appareil ou passe cet appareil en mode de veille.

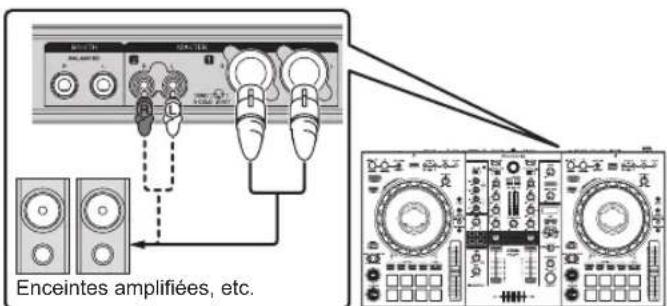

4 Prises de sortie BOOTH
5 Prises de sortie MASTER 2
6 Prises de sortie MASTER 1

- Veillez à ne pas insérer accidentellement une fiche de cordon d'alimentation d'un autre produit dans une prise de sortie.

- Ne raccordez pas des prises pouvant fournir une alimentation fantôme aux prises de sortie.

7 Prises d'entrée LINE/PHONO

8 Commutateurs LINE/PHONO
9 Prise SIGNAL GND

Cette prise permet de réduire le bruit lorsqu'un lecteur analogique ou un autre appareil est raccordé.

10 Atténuateur MIC
11 Prise d'entrée MIC 1
12 Prise d'entrée MIC 2
13 Sélecteur de gain AUX
14 Prises d'entrée AUX
15 Prise USB
16 Fente de sécurité Kensington

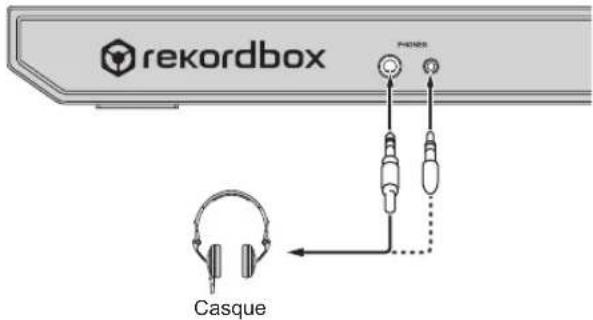

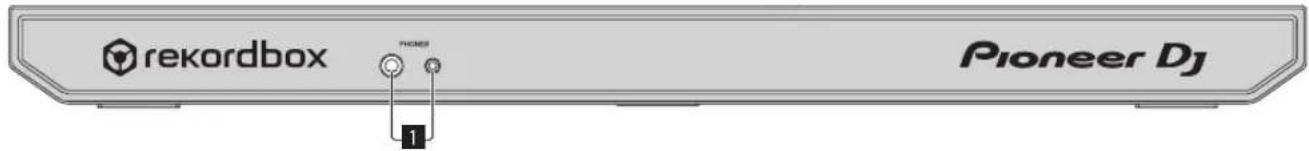

Face avant

rekordbox Pioneer DJ HOME 1

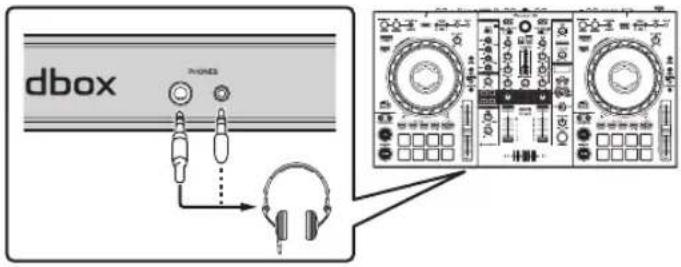

1 Prises de sortie PHONES

Il y a deux prises de sortie (une pour un jack téléphonique stéréo et une pour un minijack téléphonique), mais elles ne doivent pas être utilisées simultanément. Si l'une d'elles est branchée ou débranchée lorsque l'autre est utilisée, le volume de celle qui est utilisée peut augmenter ou baisser subitement.

Fonctionnement

- Branchez le cordon d'alimentation à une prise électrique lorsque tous les raccordements sont terminés. Éteignez cet appareil et débranchez le cordon d'alimentation de la prise électrique avant de raccorder des appareils ou de changer les branchements.

Reportez-vous au mode d'emploi des appareils à raccorder.

• Veillez à utiliser le cordon d'alimentation et l'adaptateur secteur fournis.
• Veillez à utiliser le câble USB fourni avec ce produit ou un câble conforme à USB 2.0.
• N'utilisez pas de concentrateur USB.

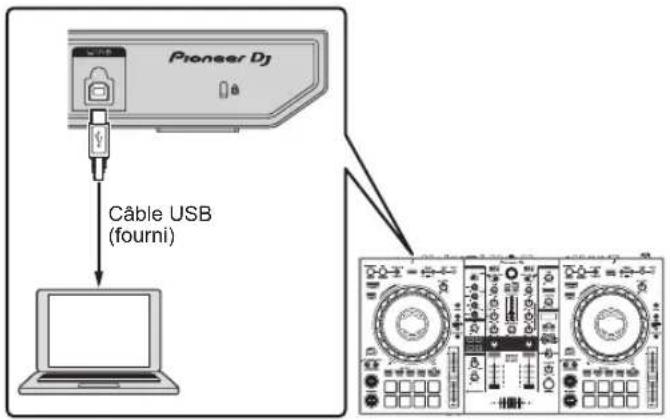

Exemple de raccordements

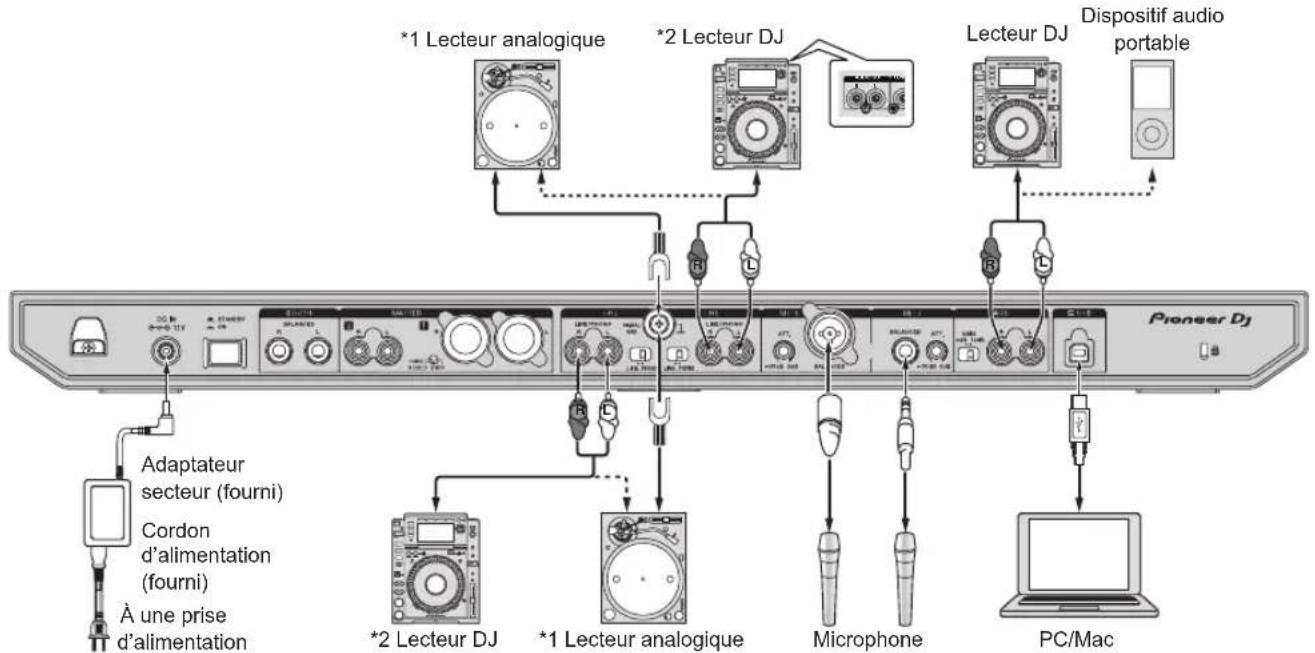

Raccordement des prises d'entrée

Panneau arrière

*1 Lors du raccordement d'un lecteur analogique, basculez le commutateur [LINE/PHONO] en regard des prises sur [PHONO].

*2 Lors du raccordement d'un lecteur DJ, basculez le commutateur [LINE/PHONO] en regard des prises sur [LINE].

Raccordement des prises de sortie

Panneau arrière

Amplificateur de puissance (pour le moniteur de cabine), enceintes amplifiées, etc.

Amplificateur de puissance, enceintes amplifiées, etc.

Composants, amplificateurs, enceintes alimentées, etc.

Face avant

- Veillez à utiliser les prises de sortie [MASTER 1] pour une sortie symétrique. En cas de raccordement à une entrée asymétrique (par exemple RCA) à l'aide d'un câble de conversion XLR à RCA (ou d'un adaptateur), etc., la qualité du son peut être réduite ou du bruit peut être produit.

Pour le raccordement à une entrée asymétrique (par exemple RCA), utilisez les prises de sortie [MASTER 2].

- Vellez à ne pas insérer accidentellement une fiche de cordon d'alimentation d'un autre appareil dans l'une des prises de sortie [MASTER 1].

Ne raccordez pas des prises pouvant fournir une alimentation fantôme aux prises de sortie [MASTER 1].

- Veillez à utiliser les prises de sortie [BOOTH] pour une sortie symétrique. En cas de raccordement à une entrée asymétrique (par exemple une prise RCA ou TS) avec un câble de conversion TRS à RCA (ou un adaptateur), un câble TS, etc., la qualité du son peut être réduite ou du bruit peut être produit.

Raccordements

Pour plus d'informations sur l'utilisation de ce produit avec rekordbox dj, reportez-vous au mode d'emploi du produit qui est disponible sur le site de Pioneer DJ.

1 Raccordez le casque aux prises de sortie [PHONES].

dbox PUNDS

2 Raccordez des dispositifs tels que des haut-parleurs amplifiés, un amplificateur de puissance et des composants sur les prises de sortie [MASTER 1] ou [MASTER 2].

Enceintes amplifiées, etc.

- Pour que le son soit restitué par les prises de sortie [BOOTH], raccordez des dispositifs tels que des haut-parleurs sur les prises de sortie [BOOTH].

3 Raccordez votre PC/Mac à l'appareil via un câble USB.

4 Allumez votre PC/Mac.
5 Raccordez l'adaptateur secteur.

Adaptateur secteur (fourni) Cordon d'alimentation (fourni) À une prise d'alimentation

6 Appuyez sur le commutateur [∅] sur le panneau arrière de cet appareil pour le mettre sous tension.

- Sous Windows Le message [Installation du pilote logiciel de périphérique] peut apparaître la première fois que cet appareil est raccordé à l'ordinateur ou lorsqu'il est raccordé à un autre port USB de l'ordinateur. Attendez un instant que le message [Vos périphériques sont prêts à être utilisés.] apparaisse.

7 Allumez les appareils raccordés aux prises de sortie (enceintes amplifiées, amplificateur de puissance, composants, etc.).

- Si un microphone, un lecteur DJ ou autre dispositif externe est raccordé aux prises d'entrée, allumez le dispositif connecté.

Ouverture du système

Lancement de rekordbox

Vous devez enregistrer un compte pour pouvoir utiliser rekordbox.

Pour plus d'informations concernant la procédure, cliquez sur [Guide] sous [Aide] du site ci-après, puis reportez-vous à la section "rekordbox Introduction".

rekordbox.com

Sous Mac

Ouvrez le dossier [Application] dans le Finder, puis double-cliquez sur l'icône [rekordbox 5] > [rekordbox.app].

Sous Windows 10

Dans le menu [Démarrer], cliquez sur [Pioneer] > icône [rekordbox].

Sous Windows 8.1

Cliquez sur l'icône [rekordbox] dans [affichage Applications].

Sous Windows 7

Dans le menu [Démarrer], cliquez sur [Tous les programmes] > [Pioneer] > [rekordbox 5.X.X] et l'icône [rekordbox].

Vérification des réglages audio

Vérifiez que les réglages Audio dans [Préférences] de rekordbox sont réglés comme suit.

Sous Mac

Audio : [DDJ-800]

[Voies de sortie] :

[Master Output] : [DDJ-800 : MASTER]

[Booth Output] : [DDJ-800 : BOOTH]

[Headphones Output] : [DDJ-800 : PHONES]

Sous Windows

Audio : [DDJ-800 ASIO]

[Voies de sortie] :

[Master Output] : [DDJ-800 ASIO : MASTER]

[Booth Output] : [DDJ-800 ASIO : BOOTH]

[Headphones Output] : [DDJ-800 ASIO : PHONES]

- Si PC MASTER OUT est activé, les informations "+ Nom du dispositif audio sur le PC/Mac" seront également affichées après [MASTER] de l'élément [Master Output] dans les réglages Audio.

Ajout de fichiers de morceaux à la [Collection]

La liste des fichiers de morceaux gérés par rekordbox est affichée sur l'écran [Collection].

L'enregistrement des fichiers de morceaux sur le PC/Mac en tant que collection de morceaux de rekordbox et leur analyse permet d'utiliser ces morceaux avec rekordbox.

1 Cliquez sur [Collection] dans l'arborescence.

La liste des morceaux enregistrés dans [Collection] s'affiche.

2 Ouvrez le Finder (Mac) ou l'Explorateur (Windows), puis faites glisser et déposez les fichiers de morceaux ou les dossiers contenant les fichiers de morceaux

dans la liste des morceaux.

Les fichiers de morceaux sont ajoutés à [Collection] et l'analyse de forme d'onde des fichiers de morceaux démarre. Attendez que l'analyse de tous les fichiers de morceaux soit terminée.

Chargement d'un morceau sur une platine de l'appareil

Cette section explique comment charger un morceau sur la Platine 1 (gauche) comme exemple.

Tournez le sélecteur rotatif pour sélectionner un morceau dans [Collection] puis appuyez sur la touche [LOAD] de la platine 1 (côté gauche).

Le morceau est chargé sur la platine 1.

Lisez des morceaux

La restitution du son de la platine 1 (à gauche) par exemple s'effectue de la façon suivante.

MIC 1 2 3 4 5 6 7 8 9 10 RECordbox TRIM THM THM BEAT-FK BEAT LEVEL LEVEL CUE BOOST LEVEL BEAT-FK BEAT SOUND COLOR FX COLOR CAPTOR MAPTOR LEVEL/DEPTH MAX MINI GNDFF DELARGE FX CUE PERFORMANCE DJ CONTROLLER DDJ-800 1 2 A B)

1 Indicateur de niveau de canal
2 Sélecteur PHONO/LINE, DECK3, DECK1
3 Commande TRIM
4 Commande EQ (HI, MID, LOW)
5 Commande COLOR
6 Touche CUE de casque
7 Commande HEADPHONES MIXING
8 Commande HEADPHONES LEVEL
9 Fader de canal
10 Crossfader
11 Commande MASTER LEVEL

1 Réglez les positions des commandes, etc. de la façon suivante.

Noms des commandes, etc. Opération
Sélecteur PHONO/LINE, DECK3, DECK1	Position de [DECK1]
Commande TRIM	Tournez-la entièrement dans le sens antihoraire.
Commande EQ (HI, MID, LOW)	Position centrale
Commande COLOR Position centrale
Fader de canal Déplacez-la vers le bas.
Commande MASTER LEVEL	Tournez-la entièrement dans le sens antihoraire.
Crossfader Position centrale

2 Appuyez sur la touche [PLAY/PAUSE ▶/II] pour lire le morceau.

Réglez la commande [TRIM] de sorte que l'indicateur orange de l'indicateur de niveau du canal s'allume au niveau le plus élevé.

4 Déplacez le fader de canal vers le haut.

5 Tournez la commande [MASTER LEVEL] pour régler le niveau sonore des haut-parleurs.

Réglez le niveau de la sortie audio des prises [MASTER 1] et [MASTER 2] au niveau approprié.

- Pour restituer le son sur les haut-parleurs du PC/Mac, réglez le volume des haut-parleurs du PC/Mac plutôt que la commande [MASTER LEVEL].

Contrôle de l'audio des canaux avec le casque

Réglez les positions des commandes, etc. de la façon suivante.

Noms des commandes, etc. Opération
Commande HEADPHONES MIXING	Position centrale
Commande HEADPHONES LEVEL	Tournez-la entièrement dans le sens antihoraire.

1 Appuyez sur la touche [CUE] de casque.

2 Tournez la commande [HEADPHONES LEVEL].

Réglez le niveau du son restitué par le casque d'écoute au niveau approprié.

Remarque

Cet appareil et rekordbox dj présentent une grande variété de fonctions permettant des performances DJ plus individualisées. Pour plus d'informations sur chaque fonction, accédez au site ci-dessous et consultez le "Mode d'emploi de rekordbox". rekordbox.com/manual

Fermeture du système

1 Fermez rekordbox.
2 Appuyez sur le commutateur [☐] sur le panneau arrière de cet appareil pour mettre l'appareil en veille.
3 Débranchez le câble USB du PC/Mac.

Changement des réglages

- Pour plus d'informations sur le changement des réglages de cet appareil, reportez-vous à "Changement des réglages" dans le mode d'emploi.

Informations supplémentaires

En cas de panne

- Si vous pensez que quelque chose est anormal avec cet appareil, veuillez consulter les éléments dans la section "En cas de panne" du "Mode d'emploi" de cet appareil ou vous rendre sur la page d'assistance de Pioneer DJ et consulter [FAQ] du DDJ-800. pioneerdj.com/support/ Reportez-vous également à [Aide] > [FAQ] sur le site du produit rekordbox. rekordbox.com

Des problèmes surviennent en raison des composants raccordés. Si le problème persiste malgré la vérification des composants raccordés, contactez le service après-vente ou votre revendeur pour les réparations.

- De l'électricité statique ou des influences externes ont peut-être déréglé cet appareil. Dans ce cas, il est possible de le remettre en fonctionnement en débranchant le cordon d'alimentation, en patientant une minute environ, puis en le rebranchant.

Marques commerciales et marques déposées

• Pioneer DJ est une marque déposée de PIONEER CORPORATION qui est utilisée sous licence.
• rekordbox est une marque déposée de Pioneer DJ Corporation.
• Mac, macOS et Finder sont des marques commerciales d'Apple Inc. déposées aux États-Unis et dans d'autres pays.
• Windows est une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays.
• Intel et Intel Core sont des marques déposées d'Intel Corporation aux États-Unis et dans d'autres pays.
  • ASIO est une marque commerciale de Steinberg Media Technologies GmbH.

Les noms de sociétés et de produits mentionnés ici sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs.

Précautions concernant les droits d'auteur

rekordbox limite la lecture et la copie de contenus musicaux protégés par des droits d'auteur.

• Si des données codées sont insérées dans le contenu musical, par exemple pour la protection des droits d'auteur, le programme risque de ne pas fonctionner normalement.
• Lorsque rekordbox détecte que des données codées sont insérées dans le contenu musical, par exemple pour la protection des droits d'auteur, l'opération en cours (lecture d'un morceau, lecture de données, etc.) peut s'arrêter.

Les enregistrements effectués sont destinés à votre usage personnel et, conformément aux lois sur les droits d'auteur, il se peut que leur utilisation soit soumise au consentement du détenteur des droits.

- La musique enregistrée à partir de CD, etc. est protégée par les lois sur les droits d'auteur de divers pays et par des traités internationaux. La personne qui effectue des enregistrements de musique est responsable de leur utilisation légale.

- Lorsque de la musique est téléchargée d'Internet, etc., la personne qui a effectué le téléchargement est responsable de l'utilisation de cette musique conformément à l'accord conclus avec le site de téléchargement.

Spécifications

Adaptateur secteur

Alimentation.... CA 100 V à 240 V, 50 Hz/60 Hz

Courant nominal 0,6 A

Sortie nominale.... CC 12 V, 2 A

Caractéristiques générales – Appareil principal

Consommation.... 12 V CC, 1 400 mA

Poids de l'appareil principal 4,7 kg

Dimensions maximales ..... 632 mm (L) × 69,7 mm (H) × 334,5 mm (P)

Température de fonctionnement tolérée ....+5 °C à +35 °C

Humidité de fonctionnement tolérée ....5 % à 85 % (sans condensation)

Section audio

Fréquence d'échantillonnage....44,1 kHz

Convertisseur A/N, N/A 24 bits

Caractéristiques des fréquences

USB, LINE, MIC 1, MIC 2....20 Hz à 20 kHz

Rapport S/B (sortie nominale, A-WEIGHTED)

USB 111 dB

LINE....94 dB

PHONO....80 dB

AUX (0 dB) 94 dB

AUX (12 dB) 94 dB

MIC 1....77 dB

MIC 2....77 dB

Distorsion harmonique totale (20 Hz à 20 kHzBW)

USB 0,003%

LINE....0,005%

Niveau d'entrée standard / Impédance d'entrée

LINE....-12 dBu/47 kΩ

PHONO....-52 dBu/47 kΩ

AUX (0 dB) -12 dBu/47 kΩ

AUX (12 dB) -24 dBu/47 kΩ

MIC 1 -57 dBu/3 kΩ

MIC 2 -57 dBu/3 kΩ

Niveau de sortie standard / Impédance de charge / Impédance de sortie

MASTER 1....+6 dBu/10 kΩ/410 Ω ou moins

MASTER 2....+2 dBu/10 kΩ/1 kΩ ou moins

BOOTH....+6 dBu/10 kΩ/820 Ω maximum

PHONES....+8 dBu/32 Ω/10 Ω maximum

Niveau de sortie nominal / Impédance de charge

MASTER 1....25 dBu/10 kΩ

MASTER 2....21 dBu/10 kΩ

BOOTH 25 dBu/10 kΩ

Diaphonie

LINE 82 dB

Caractéristiques de l'égaliseur de canal

HI ...... -26 dB à +6 dB (20 kHz)

MID ......-26 dB à +6 dB (1 kHz)

LOW....-26 dB à +6 dB (20 Hz)

Caractéristiques de l'égaliseur de microphone

HI -12 dB à +12 dB (10 kHz)

LOW....-12 dB à +12 dB (100 Hz)

Prises d'entrée/sortie

Prises d'entrée LINE/PHONO

Prises RCA....2 jeux

Prise d'entrée AUX

Prises RCA....1 jeu

Prises d'entrée MIC

Connecteur XLR et jack TRS de 1/4" ....1 jeu

Jack TRS de 1/4"....1 jeu

Prise de sortie MASTER 1

Connecteur XLR.... 1 jeu

Prise de sortie MASTER 2

Prises RCA....1 jeu

Prise de sortie BOOTH

Jack TRS de 1/4"....1 jeu

Prise de sortie PHONES

Jack stéréo de 1/4" .... 1 jeu

Mini jack stéréo de 3,5 mm....1 jeu

Prises USB

Type B 1 jeu

- Veillez à utiliser les prises de sortie [MASTER 1] pour une sortie symétrique. En cas de raccordement à une entrée asymétrique (par exemple RCA) à l'aide d'un câble de conversion XLR à RCA (ou d'un adaptateur), etc., la qualité du son peut être réduite ou du bruit peut être produit.

Pour le raccordement à une entrée asymétrique (par exemple RCA), utilisez les prises de sortie [MASTER 2].

- Veillez à utiliser les prises de sortie [BOOTH] pour une sortie symétrique. En cas de raccordement à une entrée asymétrique (par exemple une prise RCA ou TS) avec un câble de conversion TRS à RCA (ou un adaptateur), un câble TS, etc., la qualité du son peut être réduite ou du bruit peut être produit.

- Les caractéristiques et la présentation peuvent être modifiées, sans avis préalable, dans un souci d'amélioration.

© 2019 Pioneer DJ Corporation. Tous droits de reproduction et de traduction réservés.

5 Ligue o transformador de CA.

© 2019 Pioneer DJ Corporation. Tous droits de reproduction et de traduction réservés.
