MANUALE UTENTE DDJ800 PIONEER

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058b_A1_It

ATTENZIONE

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESSITÀ, RIVOLGERSI ESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.

D3-4-2-1-1_B2_It

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contenitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità.

D3-4-2-1-3_A1_lt

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vive (ad esempio una candela accesa, o simili).

D3-4-2-1-7a_A1_lt

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento: da +5 °C a +35 °C, umidità relativa inferiore all'85 % (fessure di ventilazione non bloccate)

Non installare l'apparecchio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7c*_A1_lt

AVVERTENZA

L'interruttore principale (⏻) dell'apparecchio non stacca completamente il flusso di corrente elettrica dalla presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico dispositivo di distacco dell'apparecchio dalla sorgente di alimentazione, il cavo stesso deve essere staccato dalla presa di corrente alternata di rete per sospendere completamente qualsiasi flusso di corrente. Verificare quindi che l'apparecchio sia stato installato in modo da poter procedere con facilità al distacco del cavo di alimentazione dalla presa di corrente, in caso di necessità. Per prevenire pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato dalla presa di corrente alternata di rete se si pensa di non utilizzare l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza).

D3-4-2-2-2a*_A1_It

AVVERTIMENTO RIGUARDANTE IL FILO DI ALIMENTAZIONE

Pre ndete sempre il filo di alimentazione per la spina. Non tiratelo mai agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuiti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sia premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocati in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza oppure al vostro rivenditore per la sostituzione del filo di alimentazione.

S002*_A1_It

AVVERTENZA

Questo prodotto è stato collaudato in condizioni di clima moderato e tropicale.

D3-8-2-1-7a_A1_lt

Il simbolo grafico ∼ stampigliato sul prodotto significa corrente alternata.

Il simbolo grafico — stampigliato sul prodotto significa corrente continua.

Il simbolo grafico □ stampigliato sul prodotto significa apparecchio di Classe II.

D3-8-2-4_A1_lt

AVVERTENZA PER LA VENTILAZIONE

Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 5 cm sul retro, e 5 cm su ciascuno dei lati).

D3-4-2-1-7d* A1 It

Prima di usare il prodotto, controllare le norme sulla sicurezza stampate sul suo fondo.

D3-4-2-2-4_B1_It

Indice

Come leggere questo manuale

- Grazie per aver acquistato questo prodotto Pioneer DJ. Questo manuale è inteso come breve descrizione delle procedure fino al collegamento dell'unità al PC/Mac e all'audio in uscita. Per i dettagli sulle procedure, vedere le "Istruzioni per l'uso" sul sito Pioneer DJ. Leggere il presente manuale e le "Istruzioni per l'uso" in cui sono incluse importanti informazioni da comprendere prima di usare l'unità. In particolare, leggere le norme di sicurezza.

• In questo manuale, i nomi dei pulsanti e dei terminali indicati sull'unità, i nomi dei menu sulla schermata del PC/Mac, ecc. sono indicati tra parentesi quadre ([ ]). (Ad es. [File], pulsante [CUE], [PHONES] terminale di uscita)
• Le schermate e le specifiche del software e l'aspetto esterno e le specifiche dell'hardware descritti nel presente manuale sono soggetti a modifiche senza preavviso e possono quindi differire da quelli riportati nelle spiegazioni di questo manuale.
• Le procedure di uso possono differire da quanto descritto in questo manuale a seconda del sistema operativo, delle impostazioni del browser, ecc.
• La lingua delle schermate del software descritto nel presente manuale può variare dalla lingua delle schermate effettivamente visualizzate.

01 Prima di cominciare

Caratteristiche 49

Accessori....49

Visualizzazione dei manuali....49

rekordbox 50

Preparazione di rekordbox....50

02 Nome delle varie parti

Sezione browser ....51

Sezioni deck....52

Sezione mixer....53

Pannello posteriore ....54

Pannello anteriore....54

03 Impiego

Esempio di collegamenti 55

Collegamenti 56

Avvio del sistema 58

Spegnimento del sistema....59

Modifica delle impostazioni ....59

04 Informazioni aggiuntive

Diagnostica 60

Marchi e marchi registrati....60

Precauzioni sui copyright....60

Dati tecnici....61

Prima di cominciare

Caratteristiche

L'unità è una console per DJ pensata appositamente per rekordbox dj. È dotata di funzioni come COLOR ON JOG DISPLAY, BEAT FX DISPLAY e JOG ADJUST, le quali consentono performance da DJ intuitive, senza guardare il laptop. Nelle sezioni lettore e mixer, i pulsanti e le manopole sono disposti nello stesso layout di quelli della configurazione club-standard. La console è leggera e compatta, in modo da poterla portare con sé ovunque.

Accessori

Cavo di alimentazione
Adattatore di CA
Cavo USB
Istruzioni per l'uso (Guida di avvio veloce) (questo documento)
Garanzia (per alcune regioni)* La garanzia acclusa vale per l'Europa.
Scheda con la chiave di licenza rekordbox dj* Per le informazioni più recenti, visitare il sito indicato di seguito.rekordbox.comNotaLa chiave di licenza non può venire rilasciata una seconda volta. Fare attenzione a non perderla.

Visualizzazione dei manuali

Consultazione della versione più recente delle "Istruzioni per l'uso"

1 Lanciare il web browser del proprio PC/Mac e raggiungere il sito Pioneer DJ indicato di seguito. pioneerdj.com
- Per selezionare la lingua, fare clic sull'icona bandiera o sull'icona GLOBAL nella parte in alto a destra dello schermo, quindi selezionare l'area e la lingua.
2 Fare clic su [Tutorial, manuali e documentazione] in [Supporto].
3 Fare clic su [DDJ-800] nella categoria [CONSOLE PER DJ].
4 Fare clic sulla lingua desiderata dall'elenco delle Istruzioni per l'uso.

Scaricare il manuale come necessario.

Consultazione dell'“Introduzione” / delle “Istruzioni per l’uso” di rekordbox

• Nell'“Introduzione” vengono descritti i vari passi della configurazione di rekordbox.
• Nelle "Istruzioni per l'uso" vengono spiegate la raccolta musicale, la modalità EXPORT e la modalità PERFORMANCE.

1 Avviare un browser web sul PC/Mac e accedere al sito indicato di seguito.
rekordbox.com
2 Fare clic su [Manuale] in [Supporto].
3 Fare clic sulla lingua richiesta per l'“rekordbox Introduction” o per le “Operating Instructions”.

rekordbox

• rekordbox rekordbox è un software di gestione musicale per DJ che consente di preparare i brani ed eseguire performance DJ.
• rekordbox dj La funzione di DJ performance di rekordbox è denominata rekordbox dj. È possibile utilizzare rekordbox dj semplicemente collegando l'unità a un PC/Mac. Se si desidera utilizzare rekordbox dj su un PC/Mac senza collegare un'unità, immettere la chiave di licenza riportata sulla relativa scheda rekordbox dj inclusa con questo prodotto per l'uso di rekordbox dj.
  * Per le informazioni più recenti, visitare il sito indicato di seguito. rekordbox.com

Ambiente operativo

Sistemi operativi supportati CPU e memoria richiesti
Mac:	Processore Intel ^ Core ^TM i7, i5, i3
macOS Mojave 10.14
macOS High Sierra 10.13
macOS Sierra 10.12	4 GB o più di RAM
(aggiornamento più recente)
Windows:	Processore Intel ^ Core ^TM i7, i5, i3
Windows ^ 10
Windows ^ 8.1
Windows ^ 7	4 GB o più di RAM
Versione a 32 bit o versione a 64 bit (service pack più recente)

Altri

Porta USB	Il collegamento del PC/Mac a questa unità richiede una porta USB 2.0.
Risoluzione del display 1	280 x 768 pixel o più
Collegamento Internet	La registrazione dell’account utente di rekordbox e il download del software richiedono un collegamento Internet.

- Non si garantisce il funzionamento su tutti i PC/Mac, anche se soddisfano le condizioni di ambiente operativo minime qui indicate.

- In base alle impostazioni di risparmio energetico, ecc., del PC/Mac, la CPU e il disco rigido potrebbero non fornire una sufficiente capacità di elaborazione. Quando si utilizza rekordbox, in particolare per un laptop PC/Mac, assicurarsi che il PC/Mac sia in condizioni appropriate per assicurare prestazioni elevate costanti (ad esempio tenendo l'adattatore di alimentazione CA collegato).

- Per l'accesso a internet è necessario un contratto a parte con un fornitore di servizi internet e il pagamento delle tariffe di collegamento.

- Utilizzare l'ultima versione/service pack del sistema operativo.

- Per verificare le informazioni più recenti sull'ambiente operativo e la compatibilità di rekordbox e per ottenere il sistema operativo più recente, fare riferimento a [Requisiti di sistema] in [Supporto] nel sito del prodotto rekordbox indicato di seguito.

rekordbox.com

Preparazione di rekordbox

Quando si utilizza rekordbox per la prima volta o se si utilizza rekordbox 4.x o versione precedente, installare il software seguendo la procedura indicata di seguito.

Se rekordbox Ver.5.x è già installato, aggiornare rekordbox alla versione più recente usando Update Manager visualizzato all'avvio di rekordbox.

Installazione di rekordbox

1 Avviare un browser web sul PC/Mac, aprire la pagina di download rekordbox dal seguente sito, quindi scaricare rekordbox.
rekordbox.com
Per Windows, selezionare la versione a 32 bit o a 64 bit in base al PC.
2 Fare doppio clic sul file scaricato per decomprimerlo.
3 Fare doppio clic sul file decompresso per avviare il programma di installazione.
4 Leggere attentamente il contratto di licenza per l'utente finale del software e, se si accettano i termini, procedere all'installazione seguendo le istruzioni visualizzate su schermo.

- Se non si accetta il contratto di licenza, annullare l'installazione.

5 Quando viene visualizzata la schermata di completamento dell'installazione, chiudere il programma di installazione seguendo le istruzioni visualizzate su schermo.

L'installazione è completata.

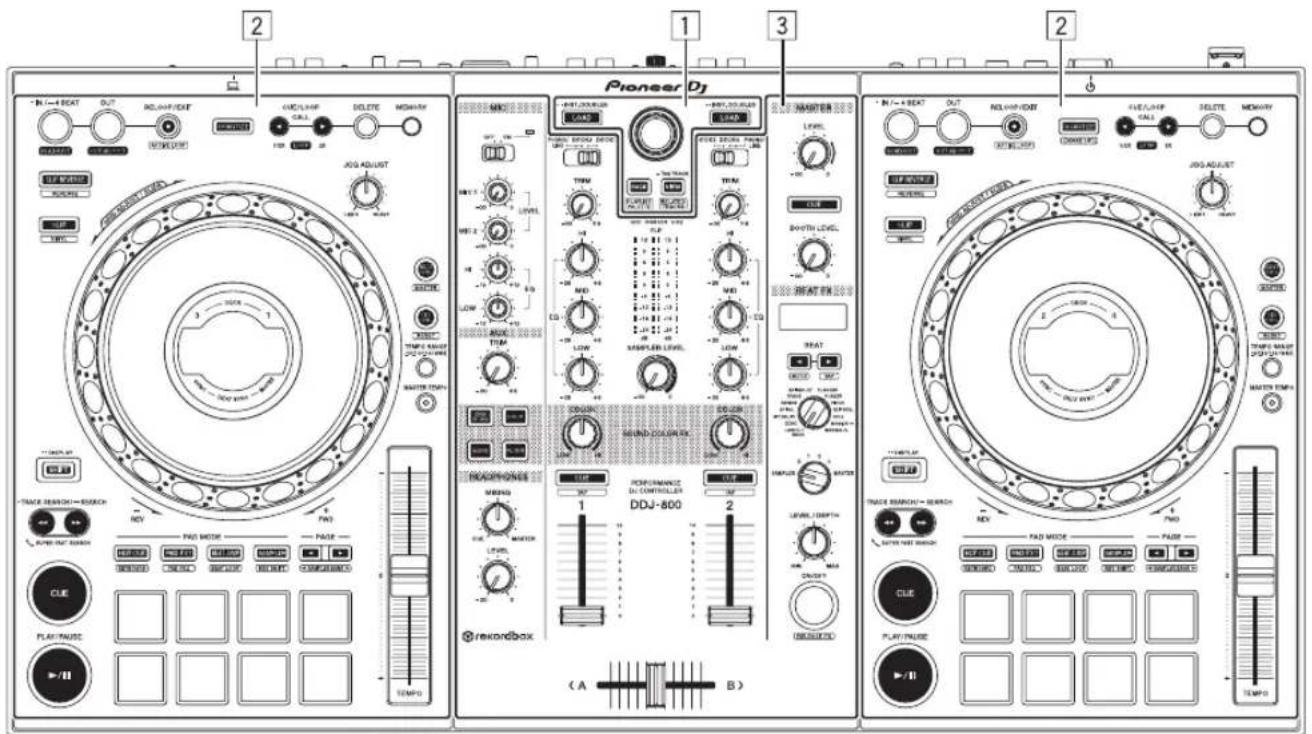

Nome delle varie parti

Per dettagli sulle funzioni dei vari pulsanti e comandi, vedere "Nome delle varie parti e funzioni" nelle "Istruzioni per l'uso".

1 Sezione browser
2 Sezioni deck

3 Sezione mixer

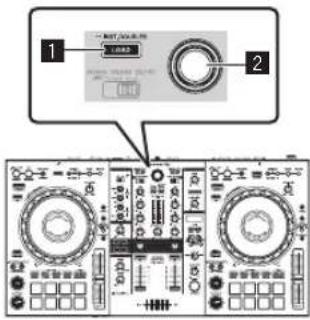

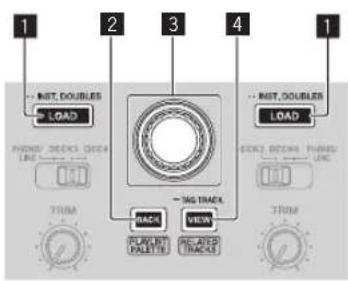

Sezione browser

1 2 3 4 1 -- RST. DOUBLES LOAD -- RST. DOUBLES LOAD FIND DECKS ON LINE TRIM ~ 56 TRACK TRACK VIEW PLAYT PALETTE (AC-PIED TRACK) TRIM

1 Pulsante LOAD
2 Pulsante BACK
3 Manopola selettrice
4 Pulsante VIEW

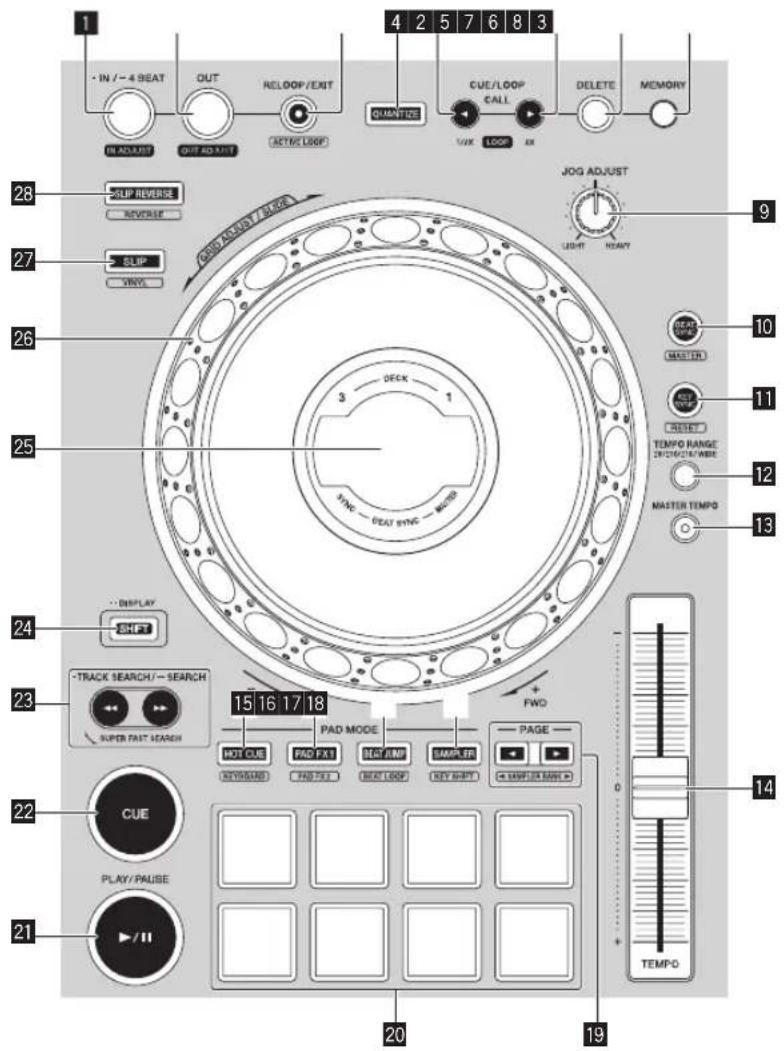

Sezioni deck

Questa sezione viene usata per controllare i quattro deck. I pulsanti e comandi di controllo dei deck 1 e 3 si trovano sulla sinistra del controller, quelli dei deck 2 e 4 sulla destra.

IN / - 4 BEAT OUT RELOOP/EXIT QUANTITY CUE/LOOP CALL DELETE MEMORY IN ADJUST OUT ADJUST ACTIVE LOOP JOG ADJUST JOG WEIGHT WEAVY 28 SLIP REVERSE REVERSE 27 SLIP VINYL 26 3 DECK 1 25 SYNC - BEAT SYNC - ROUND 9 10 DECK MASTER 11 RESET TEMPO RANGE 20 DEGREE/WBE 12 MASTER TEMPO 13 - DISPLAY - SHIFT 24 -TRACK SEARCH/- SEARCH SUPER FAIR SEARCH 15 16 17 18 + FWD PAD MODE PAGE - HOT CUE PAD FX1 SEAT AMP SAMPLER STANDARD FAST SWEI BACK LOOP KEY BAPT CLAMPION MIND. 22 CUE PLAY/ PAUSE 21 /II 20 19 0 TEMP0

1 Pulsante LOOP IN/4 BEAT (IN ADJUST)
2 Pulsante LOOP OUT (OUT ADJUST)
3 Pulsante RELOOP/EXIT
4 Pulsante QUANTIZE
5 Pulsante CUE/LOOP CALL, ◀ (LOOP 1/2X)
6 Pulsante CUE/LOOP CALL, ▶ (LOOP 2X)
7 Pulsante DELETE
8 Pulsante MEMORY
9 Comando JOG FEELING ADJUST
10 Pulsante BEAT SYNC
11 Pulsante KEY SYNC
12 Pulsante TEMPO RANGE
13 Pulsante MASTER TEMPO
14 Cursore TEMPO
15 Pulsante della modalità HOT CUE
16 Pulsante della modalità PAD FX1
17 Pulsante della modalità BEAT JUMP

18 Pulsante della modalità SAMPLER
19 Pulsante PAGE ◀, ▶
20 Performance pad
21 Pulsante PLAY/PAUSE ▶/II
22 Pulsante CUE
23 Pulsante TRACK SEARCH ◀◀, ▶▶/SEARCH
24 Pulsante SHIFT
25 Sezione display della manopola
Il display LCD è stato prodotto utilizzando una tecnologia ad altissima precisione, ciò nonostante dei pixel difettosi (un piccolo numero di punti neri o punti rossi, blu e verdi sempre accesi) possono risultare visibili su alcune parti dello schermo. Inoltre, irregolarità di colore e luminosità possono risultare visibili a seconda dell'angolo di visualizzazione. Questi fenomeni sono dovuti alle caratteristiche dei display LCD e non indicano un guasto.
26 Jog dial
27 Pulsante SLIP
28 Pulsante SLIP REVERSE

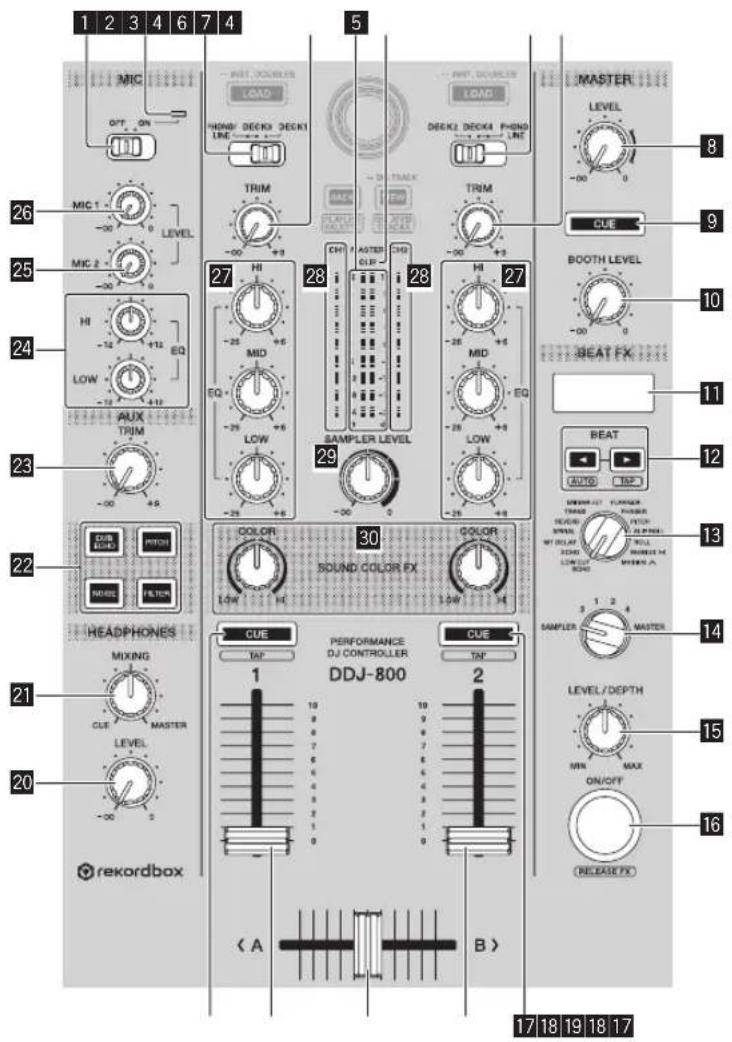

Sezione mixer

1 2 3 4 6 7 4 MIC OFF ON MIC 1 -00 -0 LEVEL MIC 2 -00 -0 HI -12 +12 EQ LOW -12 +12 AUX TRIM -00 [phone] REKORDBOX HEADS MIXING CLE MASTER LEVEL -00 0 27 HI -25 +6 EQ -25 +6 LOW -25 +6 28 CHI MASTER LEVEL -00 0 29 COLOR 30 SOUND COLOR FX 1.0W 14 CUE TAP PERFORMANCE DJ CONTROLLER DDJ-800 10 7 6 4 3 1 0 2 10 7 6 5 4 3 1 0 CUE TAP LEVEL/DEPTH MIN MAX ON/OFF RELEASE FX 8 9 10 11 12 13 14 15 16 17 18 19 18 17

2 Indicatore del microfono

5 Indicatore del livello principale

6 Indicatore CLIP

11 Schermata della sezione degli effetti

12 Pulsanti BEAT ◀, ▶

13 Comando BEAT FX SELECT

14 Comando BEAT FX CH SELECT

15 Comando BEAT FX LEVEL/DEPTH

16 Pulsante BEAT FX ON/OFF

17 Pulsante della cuffia CUE

18 Fader canali

19 Crossfader

20 Comando HEADPHONES LEVEL

21 Comando HEADPHONES MIXING

22 Pulsanti SOUND COLOR FX SELECT

23 Comando AUX TRIM

24 Comando MIC EQ (HI, LOW)

25 Comando MIC 2 LEVEL

26 Comando MIC 1 LEVEL

27 Comando EQ (HI, MID, LOW)

28 Indicatore del livello del canali

29 Comando SAMPLER LEVEL

30 Comando COLOR

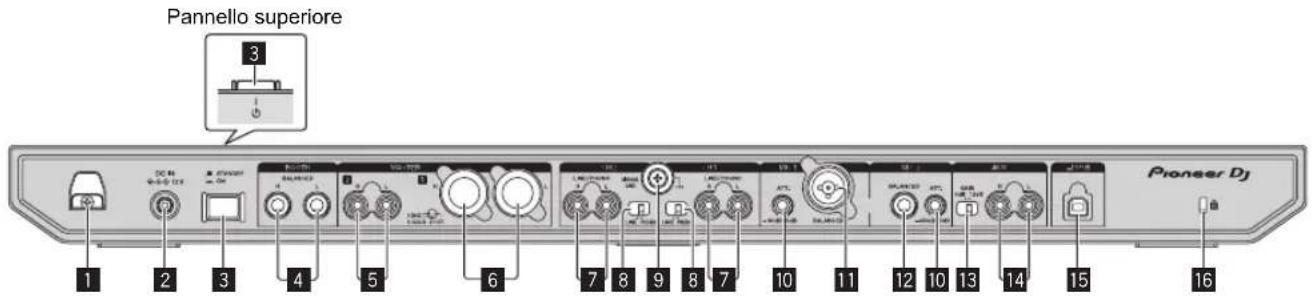

Pannello posteriore

Pannello superiore 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Pioneer DJ

1 Gancio del cavo DC
2 Terminale DC IN
3 Interruttore ⏻

Accende l'unità o mette l'unità in modalità standby.

4 Terminali di uscita BOOTH
5 Terminali di uscita MASTER 2
6 Terminali di uscita MASTER 1

- Fare attenzione a non inserire accidentalmente il connettore del cavo di alimentazione di un'altra unità nei terminali di uscita.

- Non collegare terminali in grado di fornire alimentazione phantom ai terminali di uscita.

7 Terminali di ingresso LINE/PHONO

8 Interruttori LINE/PHONO
9 Terminale SIGNAL GND

Questo terminale aiuta a ridurre il rumore quando è collegato il lettore o un altro dispositivo.

10 Attenuatore MIC
11 Terminale di ingresso MIC 1
12 Terminale di ingresso MIC 2
13 Selettore di guadagno AUX
14 Terminali di ingresso AUX
15 Terminale USB
16 Slot di sicurezza Kensington

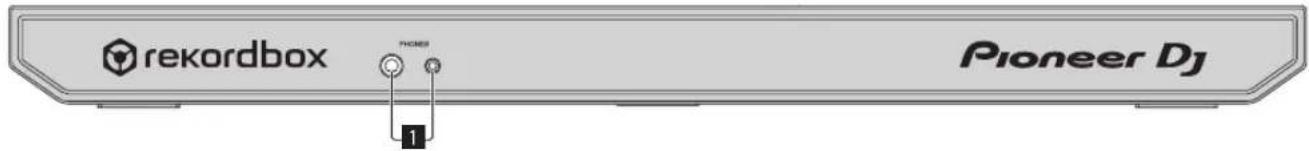

Pannello anteriore

rekordbox Pioneer DJ HOME 1

1 Terminali di uscita PHONES

Sono presenti due terminali di uscita (uno con una presa fono stereo ed uno con una presa fono mini), ma non usare ambedue contemporaneamente. Se uno viene collegato o scollegato mentre l'altro è in uso, il volume di riproduzione dell'altro può aumentare o diminuire bruscamente.

Impiego

• Collegare il cavo di alimentazione alla presa di corrente dopo che tutti i collegamenti sono stati completati.
  Spegnere questa unità e scollegare il cavo di alimentazione dalla presa di corrente prima di collegare i componenti o modificare i collegamenti. Vedere le istruzioni per l'uso dei componenti da collegare.
• Accertarsi di utilizzare solo il cavo di alimentazione e l'adattatore CA acclusi.
• Utilizzare il cavo USB in dotazione con il prodotto o un cavo conforme allo standard USB 2.0.
  • Non utilizzare un hub USB.

Esempio di collegamenti

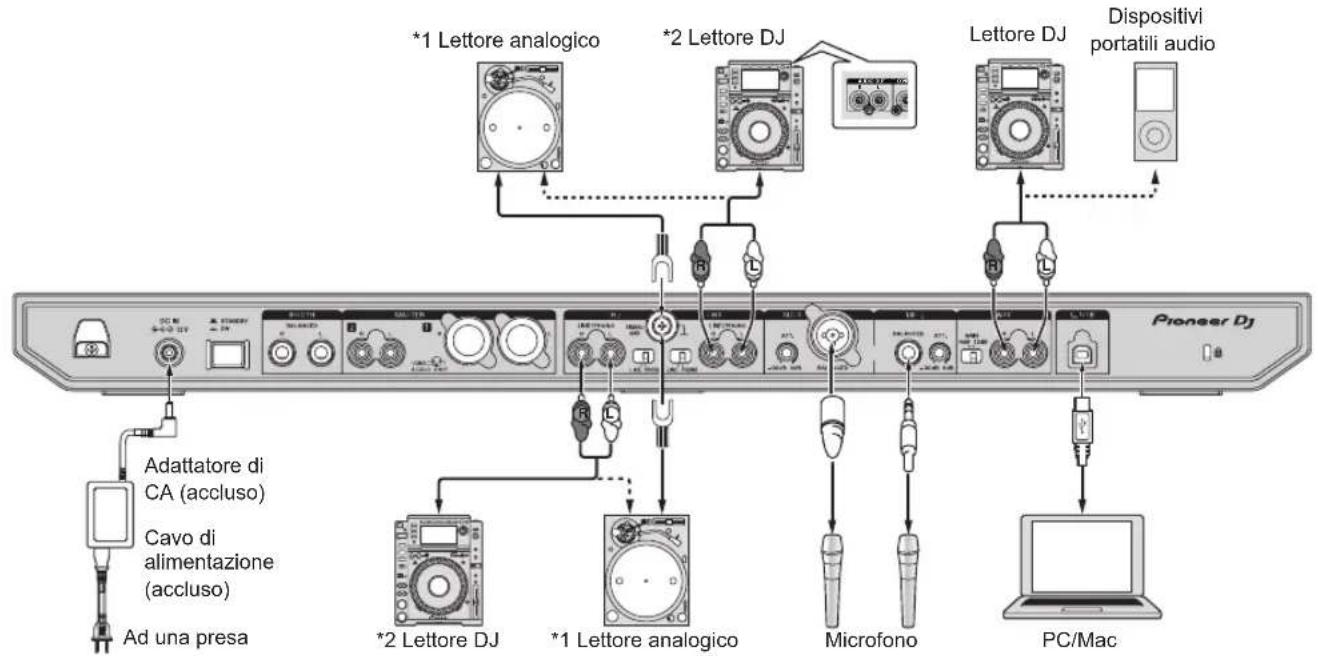

Collegamento dei terminali di ingresso

Pannello posteriore

*1 Lettore analogico *2 Lettore DJ Lettore DJ Dispositivi portatili audio Pioneer DJ Adattatore di CA (accluso) Cavo di alimentazione (accluso) Ad una presa *2 Lettore DJ *1 Lettore analogico Microfono PC/Mac

*1 Quando si collega un lettore analogico, portare l'interruttore [LINE/PHONO] accanto ai terminali su [PHONO].
*2 Quando si collega un lettore DJ, portare l'interruttore [LINE/PHONO] accanto ai terminali su [LINE].

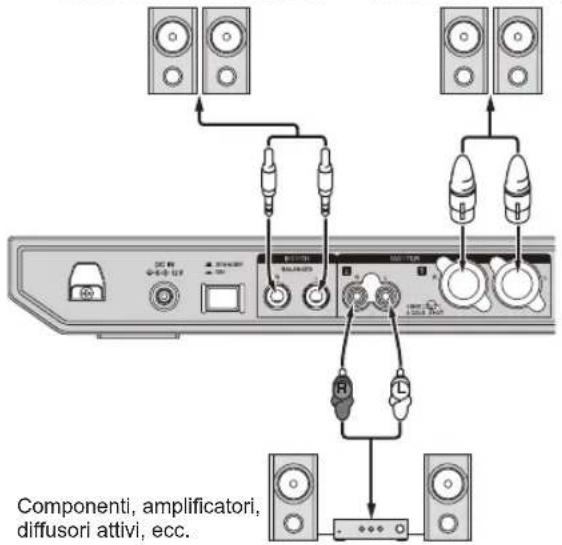

Collegamento dei terminali di uscita

Pannello posteriore

Amplificatore di potenza (di monitoraggio in cabina), diffusori autoalimentati, ecc.

Amplificatore di potenza, diffusori autoalimentati, ecc.

Componenti, amplificatori, diffusori attivi, ecc.

Pannello anteriore

rekordbox HENS Cuffia

- Accertarsi di utilizzare i terminali di uscita [MASTER 1] per un'uscita bilanciata. Se i terminali vengono collegati a un ingresso non bilanciato (come un terminale RCA) utilizzando un cavo adattatore da XLR a RCA (o un adattatore di conversione), ecc., la qualità audio potrebbe risentirne o potrebbe essere prodotto rumore. Per il collegamento con un ingresso non bilanciato (ad esempio, RCA), utilizzare i terminali di uscita [MASTER 2].

- Fare attenzione a non inserire accidentalmente il connettore del cavo di alimentazione di un'altra unità nei terminali di uscita [MASTER 1]. Non collegare terminali in grado di fornire alimentazione phantom ai terminali di uscita [MASTER 1].

- Accertarsi di utilizzare i terminali di uscita [BOOTH] per un'uscita bilanciata. Se i terminali vengono collegati a un ingresso non bilanciato (come un terminale RCA o TS) utilizzando un cavo adattatore da TRS a RCA (o un adattatore di conversione), un cavo TS, ecc., la qualità audio potrebbe risentirne o potrebbe essere prodotto rumore.

Collegamenti

Per ulteriori informazioni sull'uso di questo prodotto con rekordbox dj, vedere le Istruzioni per l'uso disponibili sul sito Pioneer DJ.

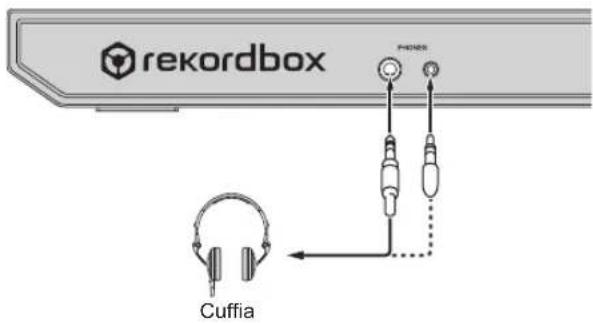

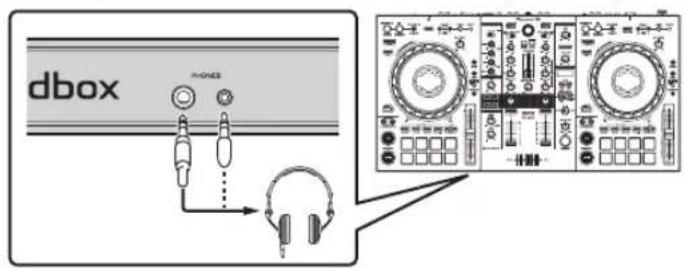

1 Collegare le cuffie ai terminali di uscita [PHONES].

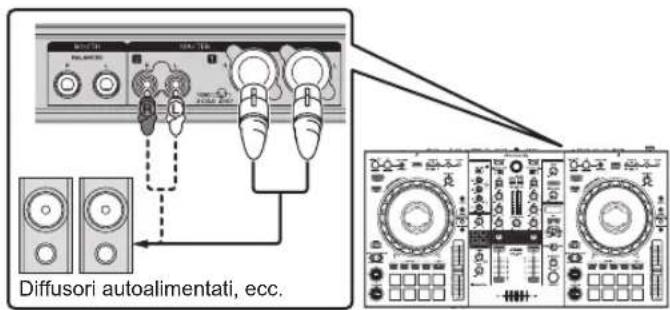

2 Collegare dispositivi come diffusori autoalimentati, amplificatori di potenza e altri componenti ai terminali di uscita [MASTER 1] o [MASTER 2].

Diffusori autoalimentati, ecc.

- Per trasmettere segnale audio dai terminali di uscita [BOOTH], collegare dispositivi come diffusori ai terminali di uscita [BOOTH].

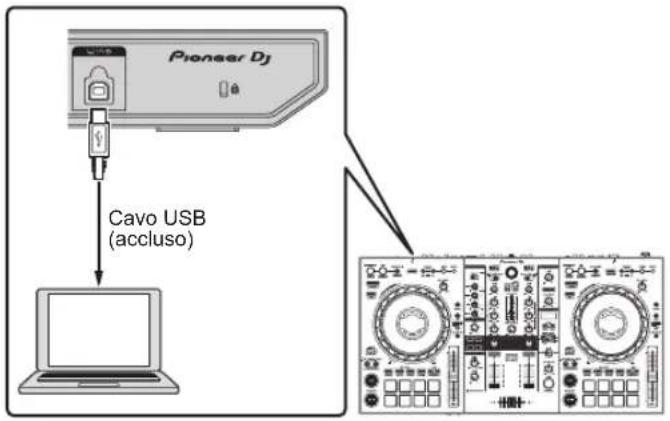

3 Collegare il PC/Mac a questa unità via cavo USB.

Pioneer Dj Cavo USB (accluso)

4 Accendere il PC/Mac.

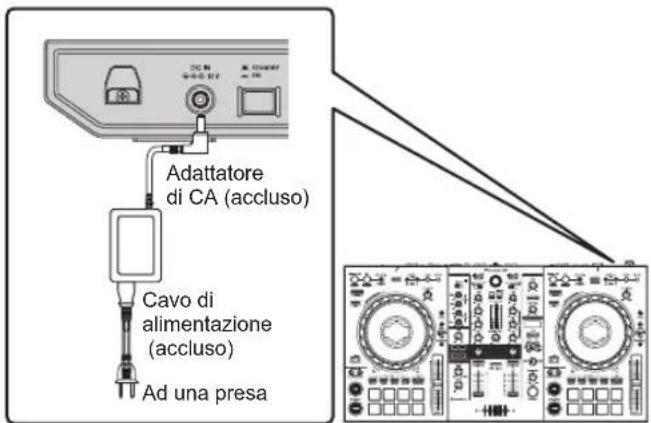

5 Collegare l'adattatore di CA.

Adattatore di CA (accluso) Cavo di alimentazione (accluso) Ad una presa

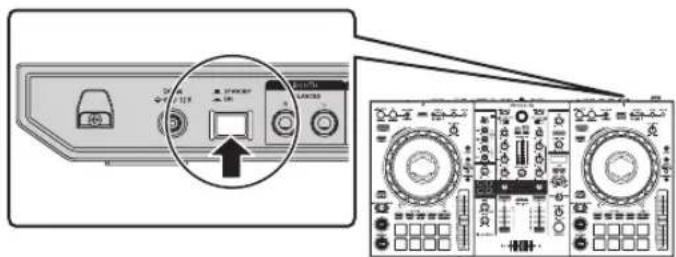

6 Premere l'interruttore [☐] sul pannello posteriore dell'unità per accenderla.

Accendere questa unità.

- In Windows Quando questa unità viene collegata la prima volta al PC oppure quando viene collegata ad una porta USB diversa del PC potrebbe apparire il messaggio [Installazione driver di dispositivo in corso]. Attendere che il messaggio [È ora possibile utilizzare i dispositivi] appaia.

7 Accendere i dispositivi collegati ai terminali di uscita (diffusori autoalimentati, amplificatori di potenza, componenti, ecc).

- Se ai terminali di ingresso viene collegato un microfono, un lettore DJ o un altro dispositivo esterno, accendere il dispositivo collegato.

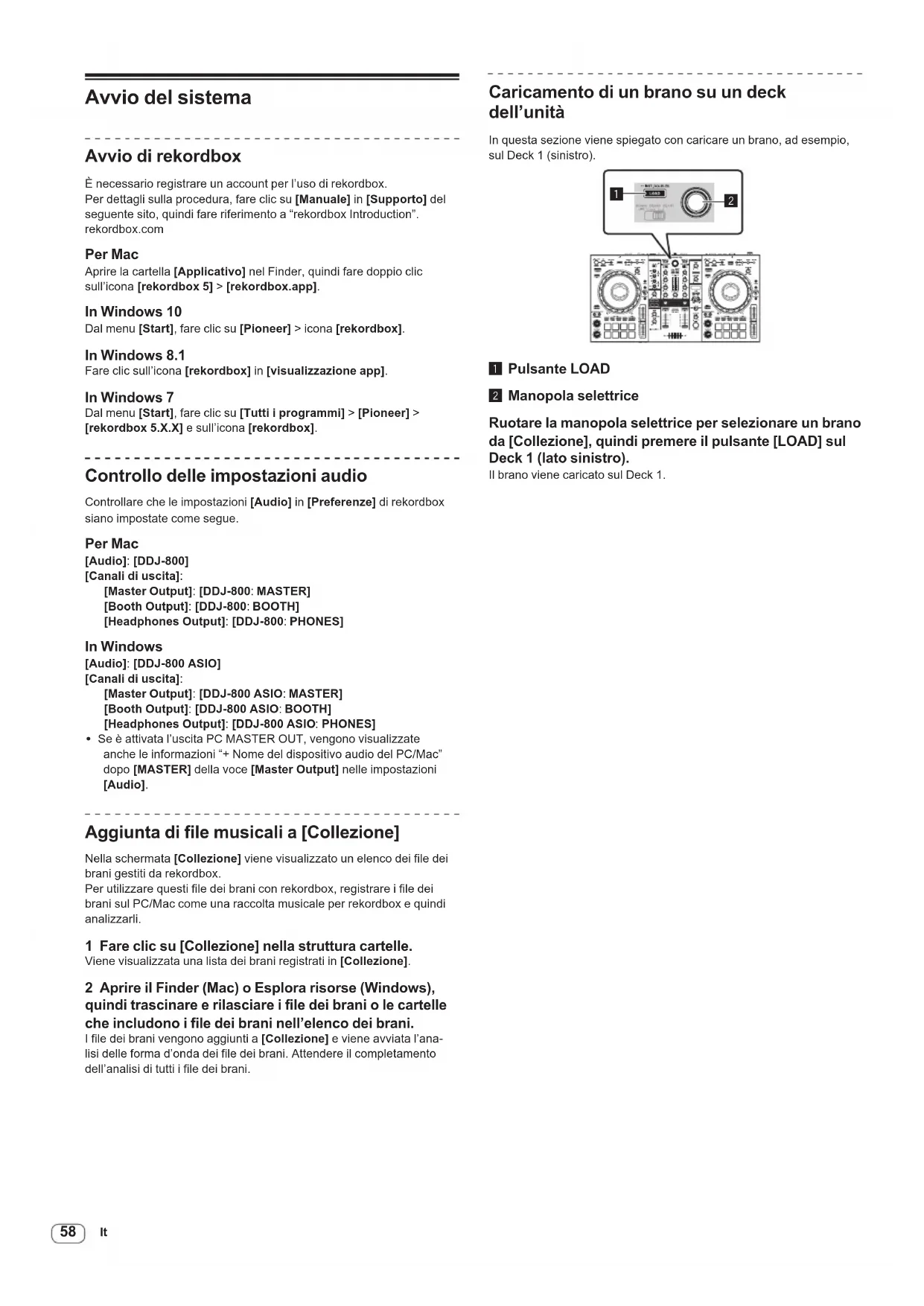

Avvio del sistema

Avvio di rekordbox

È necessario registrare un account per l'uso di rekordbox.

Per dettagli sulla procedura, fare clic su [Manuale] in [Supporto] del seguente sito, quindi fare riferimento a "rekordbox Introduction". rekordbox.com

Per Mac

Aprire la cartella [Applicativo] nel Finder, quindi fare doppio clic sull'icona [rekordbox 5] > [rekordbox.app].

In Windows 10

Dal menu [Start], fare clic su [Pioneer] > icona [rekordbox].

In Windows 8.1

Fare clic sull'icona [rekordbox] in [visualizzazione app].

In Windows 7

Dal menu [Start], fare clic su [Tutti i programmi] > [Pioneer] > [rekordbox 5.X.X] e sull'icona [rekordbox].

Controllo delle impostazioni audio

Controllare che le impostazioni Audio in [Preferenze] di rekordbox siano impostate come segue.

Per Mac

[Canali di uscita]:

[Master Output]: [DDJ-800: MASTER]

[Booth Output]: [DDJ-800: BOOTH]

- Se è attivata l'uscita PC MASTER OUT, vengono visualizzate anche le informazioni “+ Nome del dispositivo audio del PC/Mac” dopo [MASTER] della voce [Master Output] nelle impostazioni Audio.

Aggiunta di file musicali a [Collezione]

Nella schermata [Collezione] viene visualizzato un elenco dei file dei brani gestiti da rekordbox.

Per utilizzare questi file dei brani con rekordbox, registrare i file dei brani sul PC/Mac come una raccolta musicale per rekordbox e quindi analizzarli.

1 Fare clic su [Collezione] nella struttura cartelle.

Viene visualizzata una lista dei brani registrati in [Collezione].

2 Aprire il Finder (Mac) o Esplora risorse (Windows), quindi trascinare e rilasciare i file dei brani o le cartelle che includono i file dei brani nell'elenco dei brani.

I file dei brani vengono aggiunti a [Collezione] e viene avviata l'analisi delle forma d'onda dei file dei brani. Attendere il completamento dell'analisi di tutti i file dei brani.

Caricamento di un brano su un deck dell'unità

In questa sezione viene spiegato con caricare un brano, ad esempio, sul Deck 1 (sinistro).

2 Manopola selettrice

Ruotare la manopola selettrice per selezionare un brano da [Collezione], quindi premere il pulsante [LOAD] sul Deck 1 (lato sinistro).

Il brano viene caricato sul Deck 1.

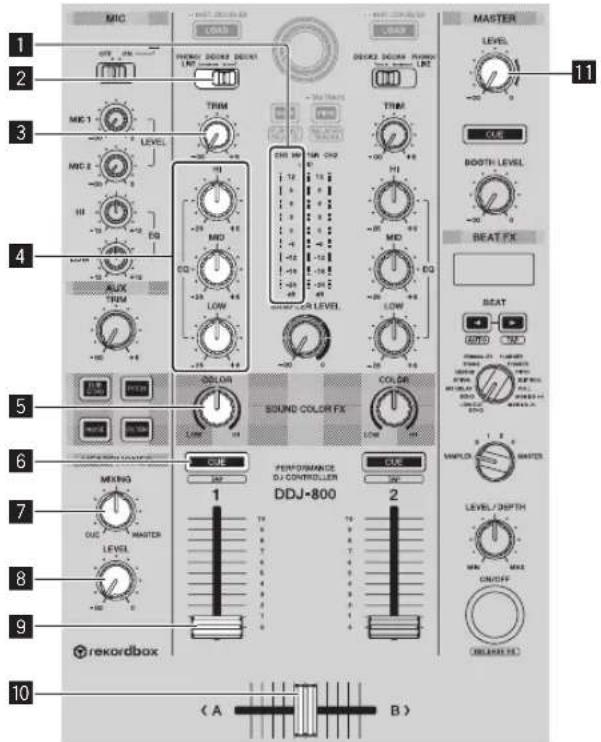

Riprodurre brani

Di seguito viene descritta come esempio la procedura per trasmettere il segnale audio dal deck 1 (sinistro).

1 Indicatore del livello del canali
2 Selettore PHONO/LINE, DECK3, DECK1
3 Comando TRIM
4 Comando EQ (HI, MID, LOW)
5 Comando COLOR
6 Pulsante della cuffia CUE
7 Comando HEADPHONES MIXING
8 Comando HEADPHONES LEVEL
9 Fader canali
10 Crossfader
11 Comando MASTER LEVEL

1 Impostare i comandi, ecc. nel modo seguente.

Nome dei comandi, ecc. Operazione
Selettore PHONO/LINE, DECK3, DECK1	Posizione [DECK1]
Comando TRIM	Ruotare del tutto in senso antiorario.
Comando EQ (HI, MID, LOW)	Posizione centrale
Comando COLOR Posizione centrale
Fader canali Spostare verso il basso.
Comando MASTER LEVEL	Ruotare del tutto in senso antiorario.
Crossfader Posizione centrale

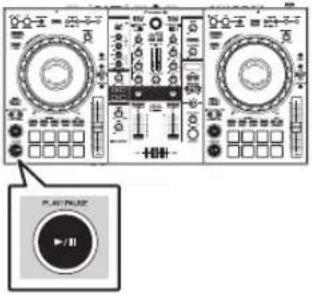

2 Premere il pulsante [PLAY/PAUSE ▶/III] per riprodurre il brano.

3 Ruotare il comando [TRIM].

Regolare il comando [TRIM] in modo che l'indicatore arancione del livello del canale si illumini al livello di picco.

4 Spostare il fader canali verso l'alto.

5 Per regolare il livello audio dei diffusori, ruotare il comando [MASTER LEVEL].

Regolare il volume del suono emesso dai terminali di uscita [MASTER 1] e [MASTER 2] su un valore corretto.

- Per trasmettere l'audio dagli altoparlanti del PC/Mac, regolare il volume degli altoparlanti del PC/Mac, invece di utilizzare il comando [MASTER LEVEL].

Monitoraggio audio canali in cuffia

Impostare i comandi, ecc. nel modo seguente.

Nome dei comandi, ecc. Operazione
Comando HEADPHONES MIXING	Posizione centrale
Comando HEADPHONES LEVEL	Ruotare del tutto in senso antiorario.

1 Premere il pulsante [CUE] delle cuffie.

2 Ruotare il comando [HEADPHONES LEVEL].

Regolare il livello di ingresso audio in cuffia su un valore corretto.

Nota

Questa unità e rekordbox dj integrano diverse funzioni che consentono performance da DJ più personalizzate. Per dettagli su ciascuna funzione, accedere al sito indicato di seguito e vedere le "Istruzioni per l'uso di rekordbox". rekordbox.com/manual

Spegnimento del sistema

1 Chiudere rekordbox.
2 Premere l'interruttore [☐] sul pannello posteriore di questa unità per impostare l'unità in standby.
3 Scollegare il cavo USB dal PC/Mac.

Modifica delle impostazioni

- Per dettagli su come modificare le impostazioni dell'unità, fare riferimento a "Modifica delle impostazioni" nelle "Istruzioni per l'uso".

Informazioni aggiuntive

Diagnostica

- Se si ritiene che ci siano dei problemi con l'unità, verificare le voci nella sezione "Risoluzione dei problemi" delle "Istruzioni per l'uso" di questa unità, oppure accedere alla pagina del supporto Pioneer DJ, quindi controllare le [FAQ] di DDJ-800. pioneerdj.com/support/ Inoltre, fare riferimento a [Supporto] > [Domande frequenti] nel sito del prodotto rekordbox. rekordbox.com

Si sono verificati problemi a causa dei componenti collegati. Se non è possibile risolvere il problema dopo aver controllato i componenti collegati, contattare il centro di assistenza o il rivenditore per le riparazioni.

- L'unità potrebbe non funzionare correttamente a causa dell'elettricità statica o di altre influenze esterne. In tali casi, scollegare il cavo di alimentazione, attendere circa un minuto e ricollegarlo per ripristinare il normale funzionamento.

Marchi e marchi registrati

• Pioneer DJ è un marchio di PIONEER CORPORATION e viene riportato su licenza.
• rekordbox è un marchio registrato di Pioneer DJ Corporation.
• Mac, macOS e Finder sono marchi di fabbrica di Apple Inc., registrati negli Stati Uniti e in altri Paesi.
• Windows è un marchio registrato di Microsoft Corporation negli Stati Uniti e in altri paesi.
• Intel e Intel Core sono marchi registrati di Intel Corporation negli Stati Uniti e in altri paesi.
• ASIO è un marchio di fabbrica della Steinberg Media Technologies GmbH.

I nomi delle aziende e dei prodotti menzionati sono marchi di fabbrica o marchi di fabbrica depositati dei rispettivi proprietari.

Precauzioni sui copyright

rekordbox limita la riproduzione e la copia di contenuti musicali protetti da copyright.

• Quando nei contenuti musicali sono integrati dati codificati, ecc., per la protezione del copyright, il normale funzionamento del programma potrebbe non essere possibile.
• Quando rekordbox rileva che vi sono dati codificati, ecc., per la protezione del copyright integrati nei contenuti musicali, l'elaborazione (riproduzione, lettura, ecc.) potrebbe interrompersi.

Le registrazioni eseguite sono per il godimento personale e secondo le leggi sul copyright non possono essere utilizzate senza il consenso di chi detiene il copyright.

- La musica registrata da CD, ecc., è protetta da leggi sul copyright di paesi individuali e da trattati internazionali. La piena responsabilità per un utilizzo legale ricade sulla persona che ha registrato la musica.

- Quando si tratta con musica scaricata da Internet, ecc., la piena responsabilità che essa venga utilizzata secondo le modalità del contratto col sito di scaricamento ricade sulla persona che ha scaricato tale musica.

Dati tecnici

Adattatore di CA

Requisiti di alimentazione .... CA da 100 V a 240 V, 50 Hz/60 Hz

Corrente dichiarata 0,6 A

Uscita dichiarata CC 12 V, 2 A

Dati generali – Unità principale

Consumo di corrente....12 V CC, 1 400 mA

Peso unità principale....4,7 kg

Dimensioni massime....632 mm (L) × 69,7 mm (A) × 334,5 mm (P)

Temperature di funzionamento tollerabili ....Da +5 °C a +35 °C

Umidità di funzionamento tollerabile Da 5 % a 85 % (senza condensa)

Sezione audio

Frequenza di campionamento....44,1 kHz

Convertitore A/D, D/A 24 bit

Caratteristiche di frequenza

USB, LINE, MIC 1, MIC 2.....Da 20 Hz a 20 kHz

Rapporto S/R (uscita dichiarata, A-WEIGHTED)

USB 111 dB

LINE....94 dB

PHONO....80 dB

AUX (0 dB) 94 dB

AUX (12 dB) 94 dB

MIC 1....77 dB

MIC 2 77 dB

Distorsione armonica complessiva (Da 20 Hz a 20 kHzBW)

USB 0,003 %

LINE 0,005 %

Livello/impedenza di ingresso standard

LINE....-12 dBu/47 kΩ

PHONO....-52 dBu/47 kΩ

AUX (0 dB) -12 dBu/47 kΩ

AUX (12 dB) -24 dBu/47 kΩ

MIC 1 -57 dBu/3 kΩ

MIC 2 -57 dBu/3 kΩ

Livello di uscita/impedenza di carico/impedenza di uscita standard

MASTER 1....+6 dBu/10 kΩ/410 Ω o meno

MASTER 2....+2 dBu/10 kΩ/1 kΩ o inferiore

BOOTH....+6 dBu/10 kΩ/820 Ω o inferiore

PHONES....+8 dBu/32 Ω/10 Ω o inferiore

Livello di uscita/impedenza di carico dichiarati

MASTER 1....25 dBu/10 kΩ

MASTER 2....21 dBu/10 kΩ

BOOTH 25 dBu/10 kΩ

Diafonia

LINE 82 dB

Caratteristiche di equalizzazione dei canali

HI ....Da -26 dB a +6 dB (20 kHz)

MID ......Da -26 dB a +6 dB (1 kHz)

LOW Da -26 dB a +6 dB (20 Hz)

Caratteristiche di equalizzazione del microfono

Terminali di ingresso/uscita

Terminali di ingresso LINE/PHONO

Prese a spinotto RCA....2 set

Terminale di ingresso AUX

Prese a spinotto RCA....1 set

Terminali di ingresso MIC

Connettore XLR e jack 1/4" TRS .... 1 set

Jack TRS da 1/4"....1 set

Terminale di uscita MASTER 1

Connettore XLR 1 set

Terminale di uscita MASTER 2

Prese a spinotto RCA....1 set

Terminale di uscita BOOTH

Jack TRS da 1/4"....1 set

Terminale di uscita PHONES

Jack stereo da 1/4"....1 set

- Accertarsi di utilizzare i terminali di uscita [MASTER 1] per un'uscita bilanciata. Se i terminali vengono collegati a un ingresso non bilanciato (come un terminale RCA) utilizzando un cavo adattatore da XLR a RCA (o un adattatore di conversione), ecc., la qualità audio potrebbe risentirne o potrebbe essere prodotto rumore.

Per il collegamento con un ingresso non bilanciato (ad esempio,

RCA), utilizzare i terminali di uscita [MASTER 2].

- Accertarsi di utilizzare i terminali di uscita [BOOTH] per un'uscita bilanciata. Se i terminali vengono collegati a un ingresso non bilanciato (come un terminale RCA o TS) utilizzando un cavo adattatore da TRS a RCA (o un adattatore di conversione), un cavo TS, ecc., la qualità audio potrebbe risentirne o potrebbe essere prodotto rumore.

- I dati tecnici ed il design di questo prodotto sono soggetti a modifiche senza preavviso.

© 2019 Pioneer DJ Corporation. Tutti i diritti riservati.
