| Тип продукта | 4-канальный DJ-микшер |
| Бренд | PIONEER |
| Модель | DJM-750MK2 |
| Размеры (Ш × В × Г) | 320 мм × 107,9 мм × 387,9 мм |
| Вес | 6,6 кг |
| Питание | AC 110 В – 240 В, 50/60 Гц |
| Потребление (в режиме ожидания) | 0,3 Вт |
| Частота дискретизации | 48 кГц |
| АЦП (каналы) | 32 бит |
| Отношение сигнал/шум (LINE) | 105 дБ |
| Общие гармонические искажения (LINE → MASTER1) | 0,005 % |
| Канальный эквалайзер | HI, MID, LOW: -26 дБ до +6 дБ |
| Встроенные эффекты | SOUND COLOR FX, BEAT FX, SEND/RETURN |
| Входы | 4 × PHONO/LINE (RCA), 1 × MIC (XLR/TRS), 1 × RETURN (TS), 1 × USB (Type B) |
| Выходы | 1 × MASTER1 (XLR), 1 × MASTER2 (RCA), 1 × BOOTH (TRS), 1 × SEND (TS), 1 × PHONES (джек 6,35 мм и 3,5 мм) |
| USB | Type A (5 В/2,1 А для мобильного устройства), Type B (для компьютера) |
| Рабочая температура | от +5 °C до +35 °C |
| Обслуживание и очистка | Протирайте разъемы и вилки сухой тканью; не используйте растворители. |
| Безопасность | Не подвергайте воздействию воды, не открывайте корпус, используйте заземление, оставляйте 5 см для вентиляции вокруг. |
| Запчасти и ремонт | Ремонт только квалифицированным персоналом; кабели и адаптеры стандартные. |
| Общая информация | Совместимость с rekordbox dj и rekordbox dvs (лицензионный ключ в комплекте) |
Часто задаваемые вопросы - DJM750MK2 PIONEER
Вопросы пользователей о DJM750MK2 PIONEER
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего DJ оборудование в формате PDF бесплатно! Найдите своё руководство DJM750MK2 - PIONEER и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. DJM750MK2 бренда PIONEER.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DJM750MK2 PIONEER
Ответы на часто задаваемые вопросы и другую дополнительную информацию о данном изделии см. на указанном выше сайте.
Инструкции по эксплуатации
(Краткое руководство пользователя)
EAC

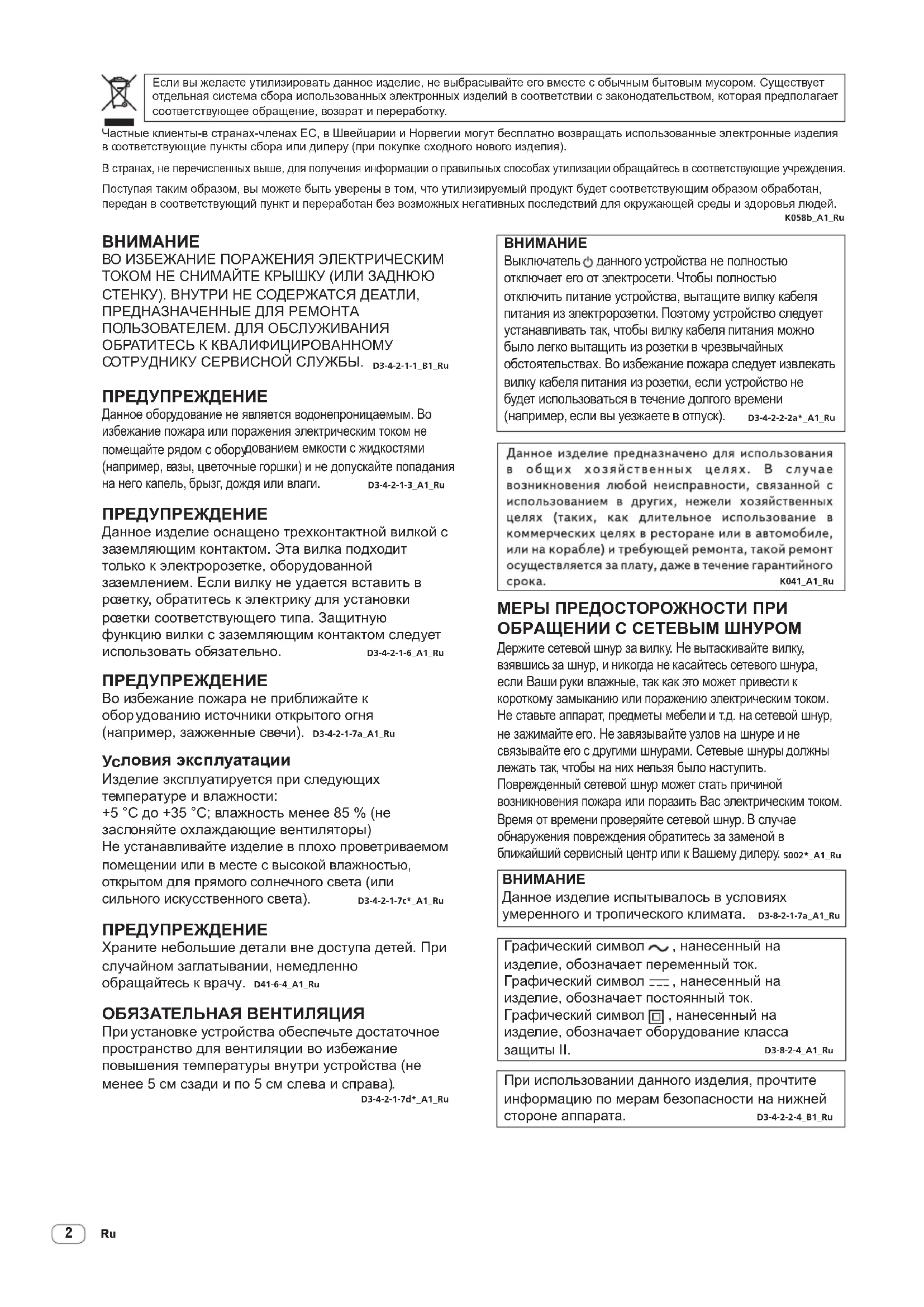

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.
Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).
В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.
Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.
K058b_A1_Ru
ВНИМАНИЕ
ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ. D3-4-2-1-1_B1_Ru
ПРЕДУПРЕЖДЕНИЕ
Данное оборудование не является водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брызг, дождя или влаги. D3-4-2-1-3_A1_Ru
ПРЕДУПРЕЖДЕНИЕ
Данное изделие оснащено трехконтактной вилкой с заземляющим контактом. Эта вилка подходит только к электророзетке, оборудованной заземлением. Если вилку не удается вставить в роветку, обратитесь к электрику для установки роветки соответствующего типа. Защитную функцию вилки с заземляющим контактом следует использовать обязательно. D3-4-2-1-6_A1_Ru
ПРЕДУПРЕЖДЕНИЕ
Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи). D3-4-2-1-7a_A1_Ru
Условия эксплуатации
Изделие эксплуатируется при следующих температуре и влажности: +5 °C до +35 °C; влажность менее 85 % (не заслоняйте охлаждающие вентиляторы) Не устанавливайте изделие в плохо проветриваемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света). D3-4-2-1-7c* A1_Ru
ПРЕДУПРЕЖДЕНИЕ
Храните небольшие детали вне доступа детей. При случайном заплатывании, немедленно обращайтесь к врачу. D41-6-4_A1_Ru
ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ
При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 5 см сзади и по 5 см слева и справа). D3-4-2-1-7d*_A1_Ru
ВНИМАНИЕ
Выключатель 🔊 данного устройства не полностью отключает его от электросети. Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долго времени (например, если вы уезжаете в отпуск). D3-4-2-2-2a*_A1_Ru
Данное изделие предназначено для использования в общих хозяйственных целях. В случае возникновения любой неисправности, связанной с использованием в других, нежели хозяйственных целях (таких, как длительное использование в коммерческих целях в ресторане или в автомобиле, или на корабле) и требующей ремонта, такой ремонт осуществляется за плату, даже в течение гарантийного срока. K041_A1_Ru
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ
Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший сервисный центр или к Вашему дилеру. s002* A1 Ru
ВНИМАНИЕ
Данное изделие испытывалось в условиях умеренного и тропического климата. D3-8-2-1-7a_A1_Ru
Графический символ ∼ , нанесенный на изделие, обозначает переменный ток. Графический символ —— , нанесенный на изделие, обозначает постоянный ток. Графический символ □ , нанесенный на изделие, обозначает оборудование класса защиты II. D3-8-2-4_A1_Ru
При использовании данного изделия, прочтите информацию по мерам безопасности на нижней стороне аппарата. D3-4-2-2-4_B1_Ru
Содержание
Как следует читать данное руководство
Благодарим Вас за покупку этого изделия компании Pioneer DJ. Перед эксплуатацией данного аппарата прочтите это руководство и Инструкции по эксплуатации, которые можно найти на сайте Pioneer DJ. В них содержится важная информация, необходимая для правильной эксплуатации аппарата. Особенно внимательно ознакомьтесь с разделом "ВАЖНЫЕ СВЕДЕНИЯ О БЕЗОПАСНОСТИ". Также всегда храните данное руководство вместе с "Гарантией".
- В этом руководстве названия каналов и кнопок на аппарате, меню в программном обеспечении и т. п. заключены в квадратные кавычки ([ ]). (например, канал [MASTER], меню [ON/OFF], [Пуск])
- Снимки экранов, внешний вид и характеристики программного обеспечения и оборудования в этом руководстве относятся к продукту, разработка которого еще не закончена, поэтому могут отличаться от конечных характеристик.
- В зависимости от операционной системы настройки веб-браузера и т. п., а также описанные в этом руководстве процедуры могут отличаться от фактически необходимых.
В этом руководстве приводится краткое описание названий компонентов и соединений между данным аппаратом и периферийными устройствами. Дополнительную информацию о работе с данным аппаратом см. в Инструкциях по эксплуатации изделия.
- Информацию о том, как получить Инструкции по эксплуатации, см. в разделе Как получить Инструкции по эксплуатации на стр. 4.
01 До начала
Свойства 4
Принадлежности 4
Как получить Инструкции по эксплуатации ....4
02 Названия деталей и функции
Задняя панель....5
Панель управления....6
03 Подключения
Подключение входных терминалов ....8
Подключение выходных терминалов ....9
04 Управление
Основное управление ....10
Изменение настроек ....10
05 Дополнительная информация
Возможные неисправности и способы их устранения .....11
Товарные знаки и зарегистрированные товарные знаки......11
Предупреждения по авторским правам .....11
Технические характеристики 12
До начала
Свойства
Этот четырехканальный DJ-микшер — новая модель в серии DJM от Pioneer DJ, ставшей мировым стандартом дискотек и клубов. Он поддерживает DJ-исполнения различных типов за счет функций микширования EQ FADER CURVE, SOUND COLOR FX, BEAT FX и SEND/RETURN, разработанных для DJM-900NXS2 — оборудования, которое используется для постоянной установки в клубах. Микшер обеспечивает отличную поддержку DJ-исполнения благодаря высокому качеству звучания, надежной конструкции и удобной панели, обеспечивающей высокую скорость работы и подключение к самым разнообразным устройствам, в том числе звуковым картам с интерфейсом USB для подключения к ПК, компьютерам Мас и устройствам iOS.
Принадлежности
- Силовой кабель
- USB кабель
- Инструкции по эксплуатации (Краткое руководство пользователя) (этот документ)
• Гарантия (для некоторых регионов) 1 - Карточка с лицензионным ключом (rekordbox dj, rekordbox dvs)
① Прилагающаяся гарантия предназначена для Европейского региона.
Предостережения
Лицензионный ключ не может выдаваться повторно. Не теряйте его.
Как получить Инструкции по эксплуатации
Подробную информацию о rekordbox dj и драйвере см. в Инструкциях по эксплуатации.
Некоторые инструкции предоставляются в виде файлов в формате PDF. Для просмотра файлов PDF необходима программа Adobe® Reader®.
1 Запустите веб-браузер на компьютере и зайдите на следующий сайт Pioneer DJ.
pioneerdj.com
2 Нажмите [Support].
3 Нажмите [FIND TUTORIALS & MANUALS].
4 Нажмите [DJM-750MK2] в категории [Mixer].
5 Выберите нужный язык на странице загрузки.
Названия деталей и функции

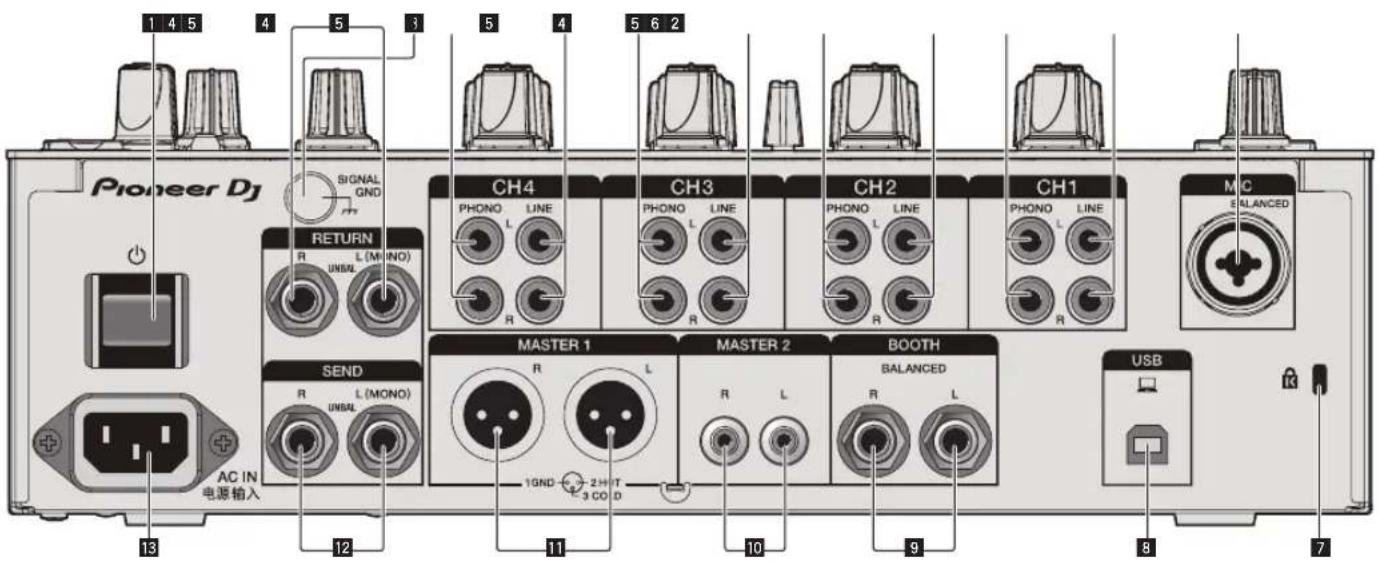

Задняя панель
Включение и отключение питания данного аппарата.
2 Терминалы RETURN (стр. 9)
Подключение к выходным разъемам внешнего блока эффектов. Если кабель подключен только к разъему [L (MONO)], вход [L (MONO)] также является и входом канала [R].
3 Терминал SIGNAL GND (стр. 8)
Подключение провода заземления аналогового проигрывателя с целью снижения уровня шума при подключении аналогового проигрывателя.
4 Разъемы PHONO (стр. 8)
Подключение к выходному проигрывающему устройству (с головкой звукоснимателя ММ). Не подавайте на вход сигналы линейного уровня.
5 Терминалы LINE (стр. 8)
Подключение к DJ-проигрывателю или выходному компоненту линейного уровня.
6 Терминал MIC (стр. 8)
Подключение микрофона. Фантомное питание не поддерживается.
7 Слот замка Кенсингтона
8 Терминал USB
Подключение к компьютеру с помощью кабеля USB.
9 Терминалы ВООТН (стр. 9)
Данные выходные терминалы предназначены для передачи сигнала в кабинку управления. Используйте их в качестве симметричных выходов.
10 Терминалы MASTER2 (стр. 9)
Подключение к аналоговым входным разъемам усилителя мощности и т. п.
11 Терминалы MASTER1 (стр. 9)
Подключение к аналоговым входным разъемам усилителя мощности и т. п. Используйте их в качестве симметричных выходов. Будьте внимательны, чтобы случайно не подключить силовой кабель от другого аппарата.
Не подключайте к разъему, с которого может подаваться фантомное питание.
12 Терминалы SEND (стр. 9)
Подключение к входному разъему внешнего блока эффектов. Если кабель подключен только к разъему [L (MONO)], выводится только монофонический аудиосигнал.
13 AC IN
Подключение к розетке с помощью силового кабеля из комплекта поставки. После завершения всех подключений между устройствами подключите силовой кабель. Используйте только поставляемый силовой кабель.

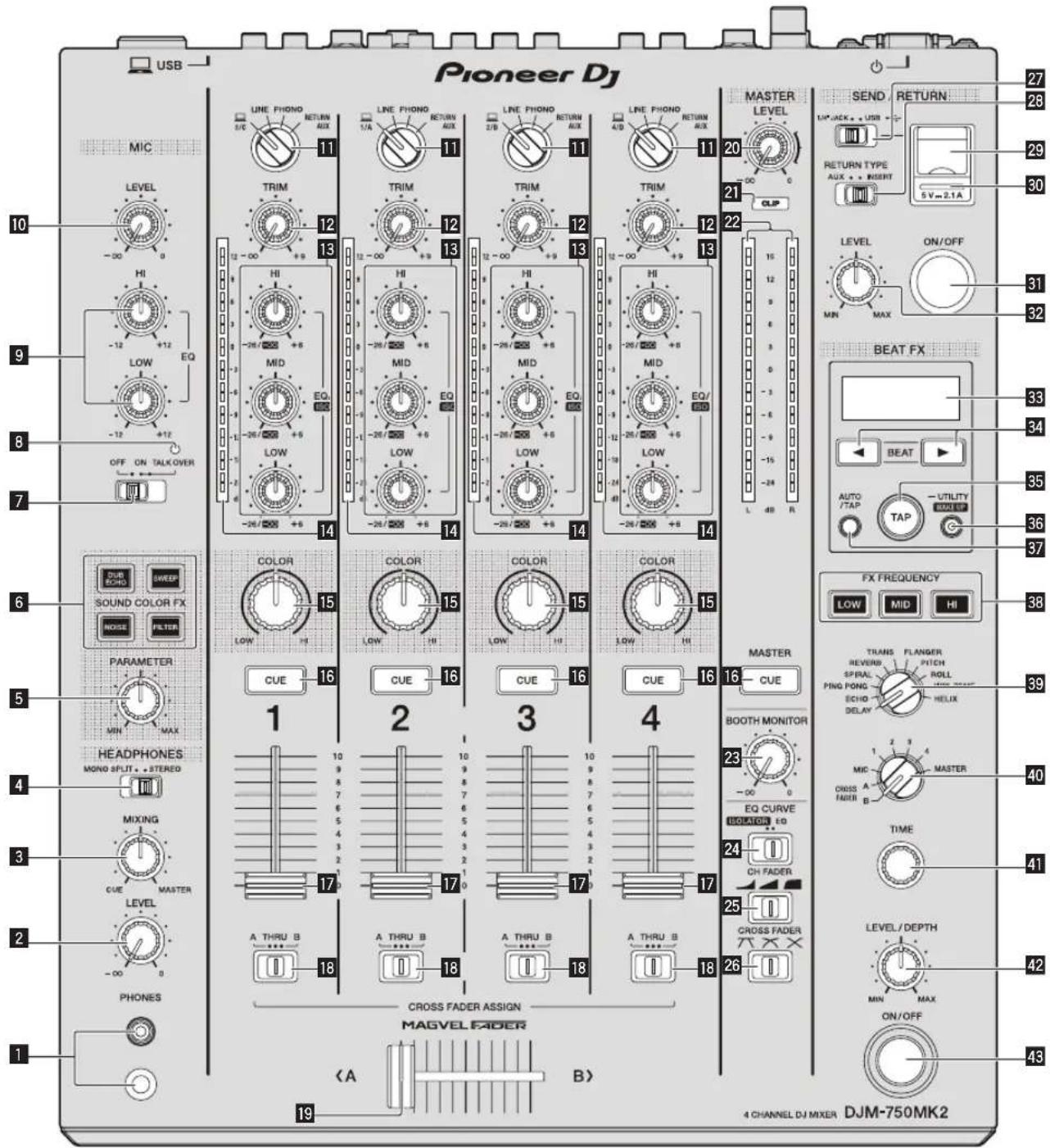

Панель управления
Подключение наушников.
Поддерживаются подключение стереоштекера 1/4" и мини-сте- реоштекера 3,5 мм.
2 Ручка LEVEL (стр. 10)
Регулирует уровень звучания, выводимого от наушников.
3 Ручка MIXING (стр. 10)
Регулировка баланса уровня звука монитора для звука канала [MASTER] и звука канала, для которого нажата кнопка [CUE].
4 Селекторный переключатель MONO SPLIT, STEREO (стр. 10)
Выбор распределения выходного звука монитора с наушников.
5 Ручка PARAMETER
Регулирует параметр SOUND COLOR FX.
6 Кнопки SOUND COLOR FX
Включение и выключение SOUND COLOR FX.
7 Селекторный переключатель OFF, ON, TALK OVER (стр. 10)
Включение и включение микрофона.
8 Индикатор микрофона (стр. 10)
9 Ручки EQ (HI, LOW) (стр. 10)
Регулировка качества звучания микрофона.
10 Ручка MIC LEVEL (стр. 10)
Регулировка уровня звука, выводимого с микрофона.
11 Переключатели селектора входа (стр. 10)
Выбор источника входа каждого канала из компонентов, под- ключенных к данному аппарату.
12 Ручка TRIM (стр. 10)
Регулировка уровня звука на входе каждого канала.
13 Ручки EQ/ISO (HI, MID, LOW) (стр. 10)
Регулировка качества звучания каждого канала.
14 Индикатор уровня канала (стр. 10)
Отображение уровня звука каждого канала до пропускания через фейдеры каналов.
15 Ручка COLOR
Она изменяет параметры SOUND COLOR FX различных каналов.
16 Кнопка CUE (стр. 10)
Нажатие кнопки [CUE] для канала, который нужно контролировать.
17 Фейдер канала (стр. 10)
Регулировка уровня звука на выходе каждого канала.
18 Селекторный переключатель CROSS FADER ASSIGN (A, THRU, B) (стр. 10)
Устанавливает назначение выхода каждого канала на [A] или [B].
19 Кроссфейдер (стр. 10)
Выводит аудиосигналы, назначенные переключателем назначения кроссфейдера в соответствии с характеристиками кривой, выбранной с помощью [CROSS FADER] (Переключатель селектора кривой кроссфейдера).
20 Ручка MASTER LEVEL (стр. 10)
Регулировка уровня звука, выводимого с разъемов [MASTER1] и [MASTER2].
21 Индикаторы CLIP
Основной: мигает, если через разъем [MASTER1] или [MASTER2] выводится аудио со слишком высоким уровнем звука.
22 Индикатор контрольного уровня (стр. 10)
Отображение уровня звука, выводимого с разъемов [MASTER1] и [MASTER2].
23 Ручка BOOTH MONITOR (стр. 10)
Регулировка уровня звука, выводимого с разъема [ВООТН].
24 Селекторный переключатель EQ CURVE (ISOLATOR, EQ) (стр. 10)
Настройка функции регуляторов [EQ/ISO (HI, MID, LOW)].
25 Переключатель CH FADER
Настройка характеристик кривой фейдера канала.
26 Переключатель CROSS FADER
Настройка характеристик кривой кроссфейдера.
27 Переключатель SEND/RETURN (1/4" JACK, 📧)
Настройка источников входного и выходного сигнала для канала SEND/RETURN.
Можно выбрать устройство, подключенное к разъемам [SEND/RETURN] на задней панели данного аппарата, или устройство, подключенное к разъему для мобильных устройств на рабочей панели.
28 Переключатель RETURN TYPE (AUX, INSERT)
Настройка метода SEND/RETURN.
29 Разъем для подключения мобильного устройства (порт USB)
Подключите мобильное устройство.
30 Индикатор подключения USB
Сигнал загорается при подключении мобильного устройства.
Сигнал мигает при подключении несовместимого устройства.
31 Кнопка SEND/RETURN ON/OFF
Включение и выключение SEND/RETURN.
32 Ручка SEND/RETURN LEVEL
Регулирует уровень звука SEND/RETURN.
33 Основной дисплей
Отображает название эффекта, ВРМ, параметры эффекта и т. д.
34 Кнопки BEAT ◀, ▶
Настройка коэффициента удара для синхронизации звучания эффекта.
35 Кнопка ТАР
Если в качестве режима измерения ВРМ выбран [ТАР], коснитесь этой кнопки пальцем для ввода ВРМ вручную.
36 Кнопка UTILITY (WAKE UP)
— UTILITY: нажмите и удерживайте эту кнопку, чтобы открыть экран [UTILITY]. Во время отображения экрана [UTILITY] она горит. Нажмите эту кнопку во время отображения экрана [UTILITY], чтобы вернуться к обычному экрану.
— WAKE UP: загорается, если аппарат переходит в режим ожидания. Нажмите эту кнопку в режиме ожидания, чтобы выйти из него.
37 Кнопка AUTO/TAP
Выбор режима измерения ВРМ.
38 Кнопка FX FREQUENCY
Выбор диапазона для применения BEAT FX. BEAT FX применяется к подсвеченной кнопке.
39 Селекторный переключатель ударного эффекта
Настройка типа BEAT FX.
40 Селекторный переключатель канала эффекта
Настройка канала, к которому применяются BEAT FX и SEND/RETURN.
41 Ручка TIME
Регулировка временного параметра BEAT FX.
Регулировка количественного параметра BEAT FX.
43 Кнопка эффекта бита ON/OFF
Включение и выключение BEAT FX.
Не применяйте излишнюю силу при вытягивании фейдера канала и ручек кроссфейдера. Ручки изготовлены таким образом, что они не могут легко вытягиваться. Сильное вытягивание ручек может привести к поломке аппарата.
Подключения
Перед подключением компонентов и изменением подключения выключите данный аппарат и отключите силовой кабель от розетки.
По завершении всех подключений между устройствами включите вилку силового кабеля в розетку.
Используйте только силовой кабель из комплекта поставки данного аппарата.
См. инструкции по эксплуатации подключаемого компонента.
- При подключении данного аппарата к компьютеру используйте кабель USB из комплекта поставки данного аппарата.
- Концентратор USB не может использоваться.
Подключение входных терминалов


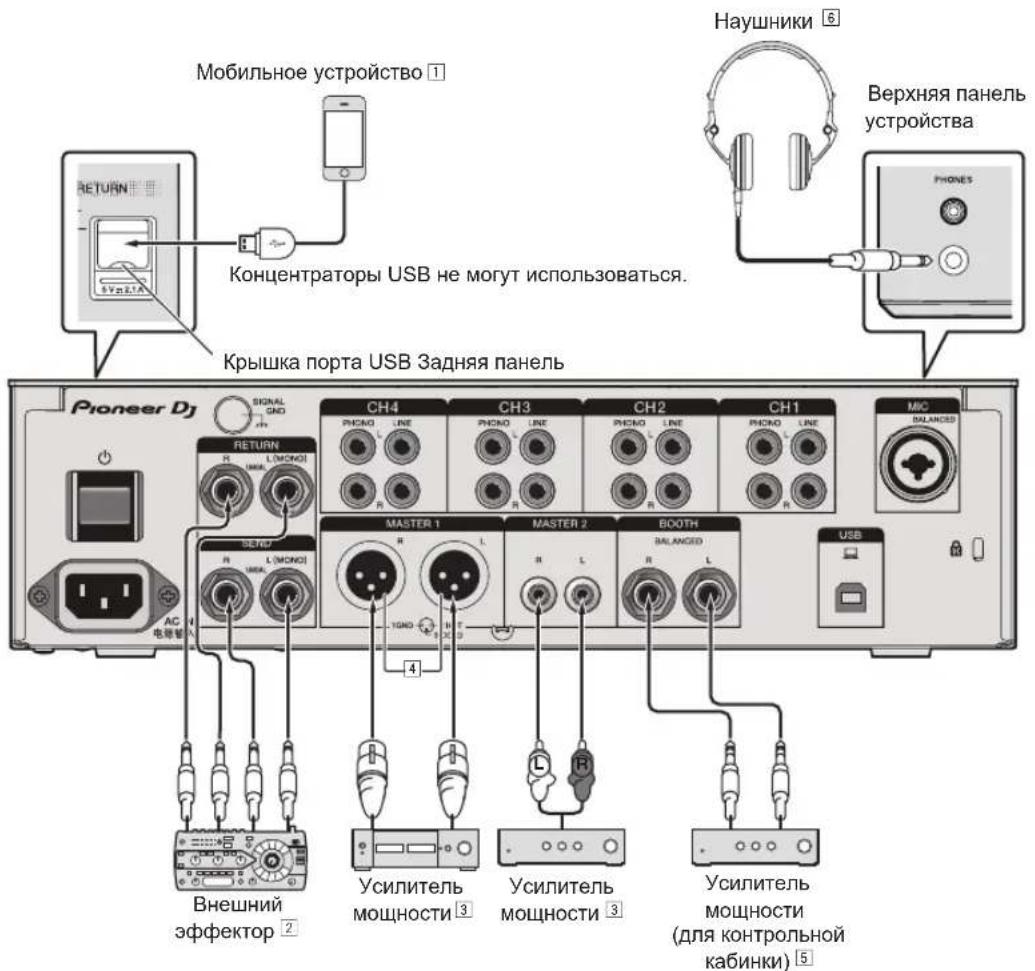

Подключение выходных терминалов
Информацию о поддерживаемых мобильных устройствах см. на сайте Pioneer DJ ниже.
pioneerdj.com/support/
2. Также, подключите внешний эффектор к терминалу [RETURN] (входной терминал).
3 Для сбалансированного выхода используйте разъемы [MASTER1]. Подключение к источнику несбалансированного входного сигнала (например, RCA) с помощью преобразующего кабеля XLR на RCA (или преобразующего адаптера) и т. п. может привести к снижению качества звука и возникновению шумов.
Для несбалансированного выхода (например, RCA) используйте разъемы [MASTER2].
4 Будьте внимательны, чтобы случайно не подключить силовой кабель от другого аппарата к терминалу [MASTER1]. Не подключайте к разъему, с которого может подаваться фантомное питание на разъем [MASTER1].
5 Для сбалансированного выхода используйте разъемы [BOOTH]. Подключение к источнику несбалансированного входного сигнала (например, RCA или TS) с помощью преобразующего кабеля TRS на RCA (или преобразующего адаптера), кабеля TS и т. п. может привести к снижению качества звука и возникновению шумов.
6 Подключите наушники к гнезду наушников или мини-разъему. При одновременном использовании обоих разъемов качество и уровень звука могут снижаться.
Управление
Основное управление
Вывод звучания
1 Нажмите кнопку [⏻].
Включите питание данного аппарата.
2 Установите переключатели селектора входа.
Выберите источник входного сигнала для каждого канала из компонентов, подключенных к данному аппарату.
• [ ] в качестве источника входного сигнала выбирается компьютер, подключенный к разъему [USB].
• [LINE]: в качестве источника входного сигнала выбирается устройство, подключенное к разъемам [LINE].
- [PHONO]: в качестве источника входного сигнала выбирается аналоговый проигрыватель, подключенный к разъемам [PHONO].
• [RETURN AUX]: выбор звука [SEND/RETURN] [RETURN].
При использовании [RETURN AUX] выбор [AUX] с помощью [SEND/RETURN] [RETURN TYPE].
При использовании [SEND/RETURN] см. Инструкции по эксплуатации.
3 Вращайте ручку [TRIM].
Регулировка уровня звука на входе каждого канала.
При правильном поступлении аудиосигналов на нужный канал горит индикатор уровня соответствующего канала.
4 Поднимите фейдер канала.
Регулировка уровня звука на выходе каждого канала.
5 Установите переключатель селектора [CROSS FADER ASSIGN (A, THRU, B)].
Задайте место выхода каждого канала.
— [A]: выход на [A] (левый) кроссфейдера.
— [В]: выход на [В] (правый) кроссфейдера.
— [THRU]: Выбирает данную настройку, когда нет необходимости использовать кроссфейдер. (Сигналы не проходят через кроссфейдер.)
6 Настройте кроссфейдер.
Пропустите эту операцию, если переключатель селектора [CROSS FADER ASSIGN (A, THRU, B)] находится в положении [THRU].
Аудиосигналы выводятся от терминалов [MASTER1] и [MASTER2].
Высвечивается индикатор контрольного уровня.
Регулировка качества звучания
1 Установите переключатель селектора [EQ CURVE (ISOLATOR, EQ)].
— [ISOLATOR]: настройка разъединителя.
— [EQ]: настройка эквалайзера.
2 Установите регуляторы [EQ/ISO (HI, MID, LOW)] для каждого канала.
Диапазоны для каждого регулятора:
— [HI]: от -26 дБ до +6 дБ (20 кГц)
— [MID]: от -26 дБ до +6 дБ (1 кГц)
— [LOW]: от -26 дБ до +6 дБ (20 Гц)
Контроль звучания с помощью наушников
1 Подключите наушники к терминалу [PHONES].
2 Нажмите кнопку [CUE] для канала, который нужно контролировать.
3 Установите переключатель селектора [MONO SPLIT, STEREO].
— [MONO SPLIT]: выход звука канала, выбранного кнопкой [CUE], на [L], а звука MASTER — на R.
— [STEREO]: выход звука канала, для которого нажата кнопка [CUE], в стереофоническом режиме с наушников.
Настройте баланс уровня звука между каналом, выбранным кнопкой [CUE], и MASTER.
Настройте уровень звука наушников.
Использование микрофона
1 Подключите микрофон к разъему [MIC].
2 Установите селекторный переключатель [OFF, ON, TALK OVER] на [ON] или [TALK OVER].
- Если установлен режим [TALK OVER] и уровень звука на входе микрофона составляет -10 дБ и более, звук всех каналов, кроме [MIC], ослабляется на 18 дБ (по умолчанию).
- Уровень приглушения звука в режиме [TALK OVER] можно настроить в меню [UTILITY]. Подробнее см. в Инструкциях по эксплуатации.
- Режим TALK OVER имеет стандартную и расширенную (действует по умолчанию) версии. Между ними можно переключаться. Подробнее см. в Инструкциях по эксплуатации.
3 Вращая ручку [MIC LEVEL], отрегулируйте уровень звука микрофона.
Отрегулируйте уровень звука, выводимого с канала [MIC].
- Учтите, что при максимальном повороте регулятора вправо звук выводится на максимальной громкости.
4 Запустите ввод звука на микрофон.
Вывод звука с разъемов [ВООТН]
Вращайте ручку [BOOTH MONITOR].
Регулировка уровня звука, выводимого с разъема [ВООТН].
Изменение настроек
- Подробную информацию об изменении настроек данного аппарата см. в разделе «Изменение настроек» Инструкций по эксплуатации.
Дополнительная информация
Возможные неисправности и способы их устранения
- Если данный аппарат работает неправильно, выполните следующие проверки, а также обратитесь к сайту Pioneer DJ и просмотрите раздел [FAQ] для [DJM-750MK2].
Иногда проблема может заключаться в другом компоненте. Проверьте другие используемые компоненты и электроприборы. Если решить проблему не удается, обратитесь за ремонтом в ближайший авторизованный сервисный центр или к своему дилеру.
- В некоторых случаях аппарат может работать некорректно из-за статического электричества и других внешних факторов. В таком случае для возобновления нормальной работы отключите и вновь подключите силовой кабель.
| Неисправность Проверьте Способ устранения | ||
| Звук не выводится или уровень звука слишком низкий. | Установлен-ли переключатель селектора входа на соответствующую позицию? | Измените источник входного сигнала для канала с помощью переключа-теля селектора. (стр. 10 ) |
| Подключены-ли соединительные кабели соответствующим образом? | Подключите соединительные кабели соответствующим образом. (стр. 8 ) | |
| Не загрязнены-ли терминалы и штекеры? Почистите контакты и разъемы перед подключением к аппарату. | ||
| Не установлен-ли [MASTER ATT.] на [-6 dB], др.? | Включите [MASTER ATT.] на экране [UTILITY]. | |
| Звук искажен. Правильно ли настроен уровень звука, выво-димого с канала [MASTER]? | Отрегулируйте ручку [MASTER LEVEL] таким образом, чтобы индикатор уровня основного канала показывал примерно [0 dB] на пиковом уровне. (стр. 10 ) | |
| Правильно-ли установлен уровень аудиовхода на каждый канал? | ||
| Отрегулируйте ручку [TRIM] таким образом, чтобы индикатор уровня канала высвечивался около [0 dB] на пиковом уровне. (стр. 10 ) | ||
| Функция кроссфейдера не работает. | Установлены-ли селекторные переключатели [CROSS FADER ASSIGN (A, THRU, B)] надлежащим образом? | Установите селекторные переключатели [CROSS FADER ASSIGN (A, THRU, B)] для различных каналов надлежащим образом. (стр. 10) |
| Звук искажается при подключении аналогового проигрывателя к разъемам [PHONO]. Либо подсветка индикатора уровня канала не переключается даже при вращении ручки [TRIM]. | К аппарату подключен аналоговый проигрыватель со встроенным фонографическим эквалайзером? | Подключите аналоговый проигрыватель со встроенным фоновым эква-лайзером к терминалам [LINE]. (стр. 8 ) |
| При возможности переведите переключатель селектора PHONO/LINE на аналоговом проигрывателе в положение PHONO. | ||
| Не подключен-ли аудиоинтерфейс для компьютеров между аналоговым проигрывателем и данным аппаратом? | Если имеется выход линейного уровня аудиоинтерфейса для компьютеров, подключите его к терминалам [LINE]. (стр. 8 ) | |
| При возможности переведите переключатель селектора PHONO/LINE на аналоговом проигрывателе в положение PHONO. | ||
Товарные знаки и зарегистрированные товарные знаки
- «Pioneer DJ» является зарегистрированным товарным знаком корпорации PIONEER CORPORATION и используется по лицензии.
- rekordbox – торговая марка или зарегистрированная торговая марка компании Pioneer DJ Corporation.
Указанные здесь названия компаний и изделий являются торговыми марками или зарегистрированными торговыми марками соответствующих владельцев.
Предупреждения по авторским правам
rekordbox ограничивает воспроизведение и копирование музыкального материала, защищенного от копирования.
- Если в музыкальном материале содержатся законированные данные, др., для защиты авторских прав, может быть невозможно управлять программой как обычно.
- Когда rekordbox обнаруживает такие законированные в музыкальном материале данные, др., для защиты авторских прав, обработка (воспроизведение, чтение, др.) может приостановиться.
Выполненные вами записи предназначены для вашего личного удовольствия и по законам о защите авторских прав не могут использоваться без согласия владельца авторских прав.
- Музыка, записанная на CD дисках, др., защищается законами о защите авторских правах отдельных стран и международными соглашениями. Ответственность за легальное использование записанной музыки полностью лежит на человеке, выполнившем запись.
- При обращении с музыкой, загруженной с Интернета, др., загрузивший музыку человек несет полную ответственность за использование музыки в соответствии с контрактом, заключенным с сайтом загрузки.
- Музыка, записанная на CD дисках, др., защищается законами о защите авторских правах отдельных стран и международными соглашениями. Ответственность за легальное использование записанной музыки полностью лежит на человеке, выполнившем запись.
- При обращении с музыкой, загруженной с Интернета, др., загрузивший музыку человек несет полную ответственность за использование музыки в соответствии с контрактом, заключенным с сайтом загрузки.
Технические характеристики
Общий раздел – Основной блок
Требования к питанию
110 В до 240 В переменного тока, 50 Гц/60 Гц
Потребляемая мощность....40 Вт
Потребляемая мощность (в режиме ожидания) ......0,3 Вт
Вес основного аппарата ....6,6 кг
Допускаемая рабочая температура ...... от +5 °C до +35 °C
Допускаемая рабочая влажность. от 5 % до 85 % (без конденсации)
Аудиораздел
Частота дискретизации 48 кГц
Цифроаналоговый преобразователь 32 бита
Аналого-цифровой преобразователь 32 бита
Аналого-цифровой преобразователь 24 бита
Частотная характеристика
LINE....от 20 Гц до 20 кГц
Соотношение сигнал/шум (номинальный выход)
PHONO 87 дБ
LINE....105 дБ
MIC 79 дБ
Общее нелинейное искажение (LINE — MASTER1)....0,005 %
Стандартный уровень входа / Импеданс входа
PHONO -52 dBu/47 kΩ
LINE....-12 dBu/47 kΩ
MIC....-57 дБмкВ/3 кΩ
RETURN -12 dBu/47 kΩ
Стандартный уровень выхода / Импеданс нагрузки / Импеданс
выхода
MASTER1....+ 6 дБу/10 кΩ/300 Ω
MASTER2....+ 2 дБу/10 кΩ/680 Ω
BOOTH....+ 6 дБи/10 кΩ/300 Ω
SEND (если для RETURN TYPE выбрано значение «AUX»)
-6 дБн/10 кΩ/680 Ω
SEND (если для RETURN TYPE выбрано значение «INSERT»)
-12 дБн/10 кΩ/680 Ω
PHONES....+ 8 дБи/32 Ω/10 Ω или менее
Номинальный уровень выхода / Импеданс нагрузки
MASTER1 +25 dBu/10 kΩ
MASTER2....+21 dBu/10 kΩ
Переходное затухание (LINE) 82 дБ
Характеристики эквалайзера канала
HI ...... от -26 дБ до +6 дБ (20 кГц)
MID ...... от -26 дБ до +6 дБ (1 кГц)
LOW......от -26 дБ до +6 дБ (20 Гц)
Характеристики эквалайзера микрофона
HI ...... от -12 дБ до +12 дБ (10 кГц)
LOW......от -12 дБ до +12 дБ (100 Гц)
Терминалы входа / выхода
Входной терминал PHONO
Штырьковые гнезда RCA ....4 набор
Входной терминал LINE
Штырьковые гнезда RCA 4 набор
Входной терминал MIC (XLR/TRS)
Разъем XLR и гнездо 1/4" TRS....1 набор
Входные терминалы RETURN (TS)
Гнездо 1/4" TS 1 набор
Выходной терминал MASTER
Коннектор XLR 1 набор
Штырьковые гнезда RCA ....1 набор
Выходной терминал ВООТН
Гнездо 1/4" TRS ......1 набор
Выходной терминал SEND (TS)
Гнездо 1/4" TS 1 набор
Выходной терминал PHONES
Стереофоническое гнездо наушников 1/4" .....1 комплект
Стерео миништекер 3,5 мм ......1 набор
Терминал USB
Тип А ....1 набор
Электропитание...5 В/2,1 А или меньше
Тип В ....1 набор
- Технические характеристики и конструкция данного изделия могут изменяться без уведомления.
• © Pioneer DJ Corporation 2017. Все права защищены.
Примечание:
Корпорация Пайонир Диджей устанавливает следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.
Аудио и видеооборудование: 7 лет
Переносное аудиооборудование: 6 лет
Другое оборудование (наушники, микрофон и т.д.): 5 лет
D3-7-10-6b_B1_Ru
Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и годе производства.
Серийный номер
P1 - Год изготовления
| Год 2001 | 2002 | 2003 | 2004 | 2005 | 2006 | 2007 | 2008 | 2009 | 2010 | |
| Символ | A | B | C | D | E | F | G | H | I | J |
| Год | 2011 | 2012 | 2013 | 2014 | 2015 | 2016 | 2017 | 2018 | 2019 | 2020 |
| Символ | K | L | M | N | O | P | Q | R | S | T |
P2 - Месяц изготовления
| Месяц 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Символ | A | B | C | D | E | F | G | H | I | J | K | L |
D3-7-10-7_A1_Ru
Информация для покупателей в ЕАЭС:
Уполномоченной организацией в соответствии с требованиями ТР ТС 004/2011, 020/2011, 017/2011 является ООО "ПИОНЕР РУС", Россия, 105064, г. Москва, Нижний Сусальный переулок, дом 5, строение 19, т. (495) 9568901
D3-7-10-8b_A1_Ru
Корпорация Пайонир Диджей
6F, Йокогама i-Mark Place, 4-4-5 Минатомирай, Ниси-ку, Йокогама, Канагава 220-0012 ЯПОНИЯ
