РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PL-30-K PIONEER

Инструкции по эксплуатации

EAC

STEREO TURNTABLE

PLATINE STEREOPHONIQUE

Если вы желаете утилизировать данные изделие, не выбрасвайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или диперу (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

K058b A1 Ru

ПРЕДУПРЕЖДЕНИЕ

Данное оборудование не является водонепроницаемым. Во избежание пожара или поражения электрическим током не помещайте рядом с оборудованием емкости с жидкостями (например, вазы, цветочные горшки) и не допускайте попадания на него капель, брыз, дождя или влаги.

D3-4-2-1-3 A1 Ru

ПРЕДУПРЕЖДЕНИЕ

Во избежание пожара не приближайте к оборудованию источники открытого огня (например, зажженные свечи).

D3-4-2-1-7a A1 Ru

Условия эксплуатации

Изделие эксплуатируется при следующих температуре и влажности: +5 °C до +35 °C; влажность менее 85 % (не заслоняйте охлаждающие вентиляторы) Не устанавливайте изделие в плохо проверявшаемом помещении или в месте с высокой влажностью, открытом для прямого солнечного света (или сильного искусственного света).

03-4-2-1-7c A1 Ru

ВНИМАНИЕ

Чтобы полностью отключить питание устройства, вытащите вилку кабеля питания из электророзетки. Поэтому устройство следует устанавливать так, чтобы вилку кабеля питания можно было легко вытащить из розетки в чрезвычайных обстоятельствах. Во избежание пожара следует извлекать вилку кабеля питания из розетки, если устройство не будет использоваться в течение долгого времени (например, если вы уезжаете в отпуск).

D3-4-2-2-2n ^a A1 Ru

ВНИМАНИЕ

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ СТЕНКУ). ВНУТРИ НЕ СОДЕРЖАТСЯ ДЕАТЛИ, ПРЕДНАЗНАЧЕННЫЕ ДЯ РЕМОНТА ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СОТРУДНИКУ СЕРВИСНОЙ СЛУЖБЫ.

D3-4-2-1-1 B1 R1

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ С СЕТЕВЫМ ШНУРОМ

Держите сетевой шнур за вилку. Не вытаскивайте вилку, взявшись за шнур, и никогда не касайтесь сетевого шнура, если Ваши руки влажные, так как это может привести к короткому замыканию или поражению электрическим током. Не ставьте аппарат, предметы мебели и т.д. на сетевой шнур, не зажимайте его. Не завязывайте узлов на шнуре и не связывайте его с другими шнурами. Сетевые шнуры должны лежать так, чтобы на них нельзя было наступить. Поврежденный сетевой шнур может стать причиной возникновения пожара или поразить Вас электрическим током. Время от времени проверяйте сетевой шнур. В случае обнаружения повреждения обратитесь за заменой в ближайший официальный сервисный центр фирмы PIONEER или к Вашему диперу.

5002 ^x _A1_Ru

ПРЕДУПРЕЖДЕНИЕ

Храните небольшие детали вне доступа детей. При случайном заглатывании, немедленно обращайтесь к врачу.

D41-6-4_A1_Ru

ОБЯЗАТЕЛЬНАЯ ВЕНТИЛЯЦИЯ

При установке устройства обеспечьте достаточное пространство для вентиляции во избежание повышения температуры внутри устройства (не менее 15 см сверху, 5 см сзади и по 5 см слева и справа).

D3-4-2-1-7d*A1_Ru

Данное изделие предназначено для использования в общих хозяйственных целях. В случае возникновения любой неисправности, связанной с использованием в других, нежели хозяйственных целях (таких, как длительное использование в коммерческих целях в ресторане или в автомобиле, или на корабле) и требующей ремонта, такой ремонт осуществляется за плату, даже в течение гарантийного срока.

Благодарим вас за покупку этого изделия марки Pioneer. Полностью прочтите настоящие инструкции по эксплуатации, чтобы знать, как правильно обращаться с этой моделью.

Содержание

01 Перед началом работы

Особенности 4

Проверка комплекта поставки....4

Сборка 4

02 Управление

Названия деталей и функции....6

Регулировка 6

Подключение оборудования 7

Воспроизведение 8

Приостановка воспроизведения 8

Завершение воспроизведения....8

Дополнительная информация 8

03 Другие неисправности

Устранение неполадок....10

Предостережения по использованию .... 10

Техническое обслуживание каждого узла.... 11

Торговые марки и зарегистрированные торговые марки 11

Технические характеристики....11

Особенности

Простой в использовании, полностью автоматический проигрыватель грампластинок

Выбрав размер грампластинки, достаточно просто нажать кнопку [START], чтобы начать ее воспроизведение. По завершении воспроизведения тонарм автоматически вернется в исходное положение.

Стабильное воспроизведение грампластинок благодаря корпусу с низким центром тяжести

В нижней части проигрывателя находится металлическая плита, придающая низкий центр тяжести всему корпусу, что обеспечивает стабильное воспроизведение грампластинок даже при внешних вибрациях.

Возможность включения и выключения эквалайзера проигрывателя

Этот проигрыватель снабжен собственным эквалайзером, поэтому его можно напрямую подключать к усилителям, не имеющим вывода PHONO. При подключении к усилителю, у которого есть эквалайзер, эту функцию можно выключить.

Поставляется с высококачественным картриджем ММ

Поставка проигрывателя вместе с картриджем позволяет сразу же начать пользоваться им.

Поставляется с достаточно толстой резиновой накладкой

Резиновая накладка толщиной 5 мм подавляет внешние вибрации, а также улучшает сцепление между грампластинкой и диском, обеспечивая стабильное воспроизведение.

Ненавязчивый дизайн

Сдержанный внешний вид и отделка проигрывателя обеспечат его гармоничное сочетание с другими компонентами аудиосистемы и интерьером.

Съемный шнур питания

При перемещении проигрывателя кабели не мешают, что устраняет проблемы с отсоединением.

Проверка комплекта поставки

Проверьте наличив перечисленных ниже принадлежностей:

• Диск
- Накладка диска
- Пылезащитная крышка со съемными петлями
- Адаптер для долгоиграющих пластинок
- Противовес
• Головка звукоснимателя с картриджем
- Запасные проволочные выводы
• Кабель питания
- Инструкция по эксплуатации (этот документ)
• Гарантийный талон

ПРЕДУПРЕЖДЕНИЕ

Храните небольшие детали вне доступа детей. При

случайном заглатывании, немедленно

обращайтесь к врачу.

D41-6-4_A1_Ru

Сборка

• Не снимайте зажим-закрутку, фиксирующий тонарм, до завершения сборки.
• После сборки проигрывателя и подключения к другим устройствам подсоедините шнур питания.
  1 Установите диск.
  Установите диск на центральный шпиндель.
• Действуйте осторожно, чтобы не ударить диском по основному блоку и не уронить его.

2 Поверните диск так, чтобы ролик был виден в квадратном отверстии с отрывной лентой для захвата ремня.

3 Возьмитесь за отрывную ленту и захватите ремень снаружи по центру ролика.

1 Ролик
2 Ремень
3 Отрывная лента
4 Квадратное отверстие

4 Удалите отрывную ленту.

5 Медленно проверните диск на пять или шесть оборотов.
Убедитесь, что ремень хорошо зацепился за центральную часть ролика.

6 Установите накладку на диск.

- Накладка диска имеет верхнюю и нижнюю стороны. Установите накладку на диск нижней частью с логотипом Pioneer вниз.

7 Установите головку звукоснимателя.

Вставьте головку звукоснимателя с установленным картриджем в тонарм. Затем затяните стопорную гайку, удерживая головку звукоснимателя в горизонтальном положении.

Установите противовес на заднюю часть ручки тонарма,

9 Установите пылезащитную крышку.

Хорошо вставьте петля пылезащитной крышки в захваты на задней части проигрывателя.

• Полностью вставьте обе петли.
• При снятии пылезащитной крышки полностью откройте ее, а затем потяните вверх, удерживая крышку рядом с замками петель.

10 Снимите зажим-закрутку, фиксирующий тонарм.

По завершении сборки снимите зажим-закрутку, фиксирующий тонарм.

Названия деталей и функции

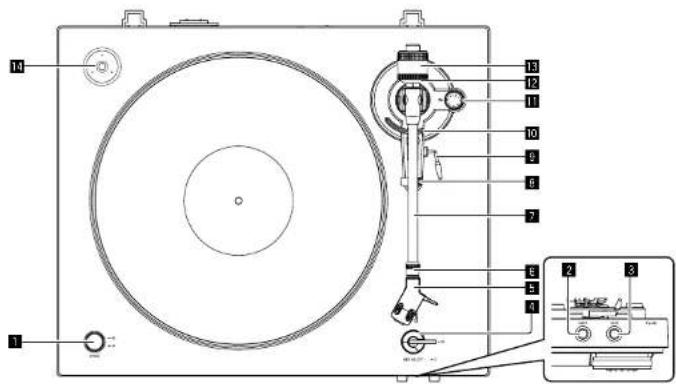

Верхняя панель

1 Кнопка SPEED
Предназначена для изменения скорости в соответствии с воспроизводимой грампластинкой.
2 Кнопка START
Нажмите, чтобы запустить диск.
3 Кнопка STOP
Нажмите, чтобы остановить диск.
4 Ручка SIZE SELECT
Переключите, чтобы изменить размер в соответствии с воспроизводимой грампластинкой.
5 Головка звукоснимателя
Используется при установленном картридже.
6 Контргайка
Удерживает установленный картридж.
? Тонарм
8 Упор тонарма
Служит опорой тонарма.
9 Рычаг микролифта
При подъеме рычага тонарм поднимается. При опускании рычага тонарм опускается.
10 Микролифт тонарма
Это устройство предназначено для перемещения тонарма вверх и вниз. Управление им осуществляется рычатом микролифта.
11 Ручка регулировки ANTI-SKATING
При воспроизведении грампластинки на иглу звукоснимателя действует сила, направленная к внутреннему периметру. Чтобы компенсировать эту силу, установите ручку регулировки на значение, равное прижимной силе звукоснимателя.
12 Кольцо регулировки прижимной силы звукоснимателя
Используется для настройки необходимой прижимной силы звукоснимателя картриджа.
13 Противовес
Используется для балансировки тонарма и регулировки прижимной силы звукоснимателя.
14 Адаптер для долгоиграющих пластинок
Используется для воспроизведения стандартных долгоиграющих грампластинок.

Регулировка

Регулировка баланса тонарма

Порядок подготовки:

- На картриджах со съемными защитными колпачками звукоснимателя снимите колпачок.

- Опустите рычаг микролифта,

1 Установите регулятор [ANTI-SKATING] на "0".

2 Снимите тонарм с упора и отрегулируйте баланс таким образом, чтобы тонарм располагался горизонтально.

Врашайте противовес, пока тонарм не примет почти горизонтальное положение.

При перемещении тонарма обращайте внимание на то, чтобы игла звукоснимателя не касалась диска и других частей.

Противовес расположен слишком близко к концу Противовес расположен слишком близко к началу

Регулировка прижимной силы звукоснимателя

1 Верните тонарм на упор.
2 Совместите метку "0" на кольце регулировки прижимной силы звукоснимателя с осевой линией на задней части ручки тонарма.

Удерживая противовес пальцем, чтобы он не перемещался, поверните только кольцо регулировки прижимной силы звукоснимателя так, чтобы метка "0" совпала с черной осевой линией на задней части ручки тонарма.

3 Отрегулируйте прижимную силу звукоснимателя.

Поверните противовес, чтобы отрегулировать прижимную силу звукоснимателя в соответствии с используемым картриджем.

• При вращении противовеса вращается и кольцо регулировки прижимной силы звукоснимателя. Следя за кольцом, отрегулируйте необходимую прижимную силу.
• Правильная прижимная сила звукоснимателя для поставляемого картриджа – 3,5 г. Выберите значение "3,5".

Регулировка компенсации скатывающей силы

Эта регулировка выполняется для предотвращения скачков звукоснимателя.

1 Установите то же значение на шкале, что и для прижимной силы звукоснимателя.
2 Поверните ручку [ANTI-SKATING] так, чтобы установить контрольную метку на то же самое значение, что и прижимная сила звукоснимателя картриджа.

Подключение оборудования

Подключение оборудования

• При выполнении или изменении подключений обязательно выключайте питание и отсоединяйте шнур питания от розетки.
• Справьтесь с инструкцией по эксплуатации на подключаемое устройство.
• После подключения всех устройств подключите шнур питания.

Описание выводов

1 Переключатель эквалайзера

Установите переключатель в положение, соответствующее входному аудиовыводу основного предусилителя или другого устройства.

2 Выходные выводы RCA

Используются для подключения к входному аудиовыводу основного предусилителя или другого устройства.

3 Терминал AC IN

Подключается к розетке через поставляемый шнур питания. Подключайте шнур питания только после завершения всех подключений между оборудованием.
- Используйте только поставляемый шнур питания.

Подключение к основному предусилителю и другим устройствам

1 Установите переключатель эквалайзера в необходимое положение.
PHONO: для подключения к входному выводу PHONO (встроенный эквалайзер проигрывателя не используется).
LINE: для подключения к выводу, отличному от входного вывода PHONO (встроенный эквалайзер проигрывателя используется).
2 Подключите выходной вывод RCA к входному выводу основного предусилителя или другого устройства.

3 Подключите шнур питания.

Подключается к розетке через поставляемый шнур питания. Подключайте шнур питания только после завершения всех подключений между оборудованием.

• Перед подключением к розетке (розетке переменного тока), установленной на подключенном оборудовании, проверьте мощность, указанную на розетке. (Проигрыватель потребляет 2 Вт.)
- Если проигрыватель начинает работать при подключении шнура питания к розетке, нажмите кнопку [STOP].

Место установки

Установите проигрыватель на горизонтальную поверхность, которая не подвергается воздействию внешних вибраций.

• Устанавливайте проигрыватель на максимальном возможном расстоянии от акустической системы.
• При установке вблизи радиоприемника (диапазона АМ/FM) радиоприемник может создавать помехи. Устанавливайте проигрыватель как можно дальше от радиоприемника.

Воспроизведение

Порядок подготовки:

• Установите грампластинку на диск.
• Снимите защитный колпачок звукоснимателя, не касаясь иглы.
  1 Нажмите кнопку [SPEED], чтобы выбрать скорость воспроизведения грампластинки. Для воспроизведения "сорокапяток" отожмите кнопку [■]; для воспроизведения грампластинок со скоростью 33 1/3 нажмите кнопку [■].
• Для воспроизведения стандартных долгоиграющих грампластинок установите адаптер долгоиграющих пластинок на центральный шпиндель и начните воспроизведение.

2 Рычагом [SIZE SELECT] выберите размер грампластинки.

Для воспроизведения 17 см грампластинок установите рычаг в положение [17]; для воспроизведения 30 см грампластинок установите рычаг в положение [30].
- Для воспроизведения стандартных долгоиграющих грампластинок установите адаптер долгоиграющих пластинок на центральный шпиндель и начните воспроизведение.

3 Держите кнопку [START] нажатой более 1 секунды.

Опорный диск начнет вращаться и воспроизведение начнется автоматически.

• По завершении воспроизведения грампластинки тонарм вернется в исходное положение, а диск перестанет вращаться автоматически.
• По завершении воспроизведения установите защитный колпачок звукоснимателя, чтобы защитить иглу.
• Этот проигрыватель снабжен функцией, автоматически возвращающей тонарм в исходное попожение при достижении определенной точки после завершения воспроизведения грампластинки. При воспроизведении грампластинок стандартного размера эта функция срабатывает правильно, однако при воспроизведении грампластинок с канавками записи, доходящими до этой точки, функция может активироваться до завершения воспроизведения.

Примечания

• Не касайтесь тонарма или диска и не выключайте питание во время воспроизведения грампластинки.
• Систему автоматического воспроизведения использовать с 25 см грампластинками нельзя. Если тонарм не возвращается в исходное положение после завершения воспроизведения, нажмите кнопку [STOP].

Приостановка воспроизведения

Поднимите рычаг микролифта.

Игла звукоснимателя картриджа поднимется с грампластинки.

- Для возобновления воспроизведения опустите рычаг микролифта.

Завершение воспроизведения

1 Поднимите рычаг микролифта, чтобы вернуть тонарм на упор, а затем опустите рычаг микролифта.
2 Нажмите кнопку [STOP].

- По завершении воспроизведения установите защитный колпачок звукоснимателя, чтобы защитить иглу.

Дополнительная информация

Замена звукоснимателя

Срок службы поставляемой иглы звукоснимателя составляет 400 часов. Во избежание повреждения ценных грампластинок своевременно заменяйте иглу звукоснимателя. Покупайте иголки звукоснимателя в том же самом магазине, в котором приобрели проигрыватель, или же в ближайшем пункте технической поддержки. При покупке указывайте, что приобретаете иглу звукоснимателя для PL-30-K.

• Перед заменой иглы звукоснимателя выключите питание усилителя и отключите шнур питания проигрывателя от розетки.
- Игла звукоснимателя – очень хрупкая деталь, поэтому обращайтесь с ней очень осторожно. Для удаления пыли с иглы используйте мягкую щетку.
- Снимите головку звукоснимателя, чтобы было легче заменить звукосниматель.

Снятие сменного звукоснимателя

1 Неподвижно удерживая картридж одной рукой, возьмитесь другой рукой за звукосниматель и потяните его вниз.
2 Осторожно подайте звукосниматель в направлении, указанном стрелкой.

Установка сменного звукоснимателя

1 Неподвижно удерживая картридж одной рукой, возьмитесь другой рукой за звукосниматель, правильно направьте защелку на сменном звукоснимателе и до упора вставьте его в длинное отверстие в картридже.
2 Поднимите звукосниматель в направлении, указанном стрелкой, до щелчка.

Чтобы установить на проигрыватель другой картридж. используйте картридж весом 4,5–9,5 г. При покупке в магазине или ближайшем пункте технической поддержки только головки звукоснимателя, укажите что покупаете ее для PL-30-K.

Снятие картриджа

1 Поверните контграйку головки звукоснимателя и снимите его.

2 Выкрутите и извлеките крепежные винты картриджа.

3 Отсоедините проволочные выводы на стороне картриджа.

Установка картриджа

1 Подсоедините проволочные выводы.

Они имеют разные цвета, как указано ниже. Подсоединяйте их правильно.

Цвет Назначение

Красный Правый канал (R)

Белый Левый канал (L)

Зеленый Масса правого канала (RG)

Синий Масса левого канала (LG)

2 Установите картридж.

Чтобы получить необходимый выступ, выполняйте установку так, чтобы игла звукоснимателя располагалась примерно на 45 мм от края установочной поверхности (резиновая шайба) головки звукоснимателя, как показано на рисунке ниже.

- Выступ на этом проигрывателе должен быть 19 мм.

Задняя часть

Установите паралпельно.

Передняя часть

Установите перпандикулярно.

3 Затяните крепежные винты картриджа, чтобы установить его.

Примечания

• После замены картриджа обязательно повторно отрегулируйте горизонтальный баланс, прижимная сила звукоснимателя и компенсацию скатывающей силы.
• Толщина клемм зависит от запасного картриджа, и некоторые из них могут плохо подключаться. В этом случае используйте поставляемые запасные проволочные выводы.

Устранение неполадок

- При нарушении работоспособности проигрывателя используйте таблицу ниже для поиска и устранения неисправностей.

При невозможности устранить неисправность самостоятельно, обратитесь в центр техобслуживания или точку продажи.

Неисправность Проверка Способ устранения

Не включается питание. Шнур питания подключен правильно?	Правильно подключите поставленемый шнур питания к розетке.
Диск не вращается. Ремень на месте? Проверьте ремень и ролики. Если ремень соключил с диска, установите его на место согласно инструкциям в сборка. (Стр.4)
Ремень целый? Проверьте ремень и ролики. Если ремень порван, замените его новым.
Нет звука или тихий звук. Аудиокабели подключены правильно?	Правильно подключите аудиокабели.
Терминалы и штекеры чистые? Перед подключением очистите выводы и штекеры.
Головка экуоснимателя установлена правильно?	Правильно установите головку экуоснимателя.
Искажение звука. Переключатель эквалазера установлен в положение [LINE] даже при подключении проотрывателя к выводу PHONO усилителя?	Если проигрыватель подключен к выводу PHONO, установите переключатель эквалазера в положение [PHONO]
Очень тихий звук. Переключатель эквалазера установлен в положение [PHONO] даже при подключении проотрывателя к выводу AUX усилителя?	При подключении к выводу AUX к выводу PHONO, установите переключатель эквалазера в положение [LINE]. (Перед изменяном положения переключателя эквалазера обязательно установите громкость усилителя на миниму.)
Звук левого и правого канала поменяны местами?	Соединения левого и правого каналов каждого устройства поменяны местами?
Во время воспроизведения слышен тихий рудящий звук (гудение или жукскание).	Возле соединительного шнура есть флуоресцентная лампа или ее шнур питания?
Илла экуоснимателя не опускается на грампластинку.	Прикимная сила экуоснимателя отрегулировака правильно?
	Горионтальная балансировка тонарма выполнена?
	Поверните противовес до достижения горизонтального положения тонарма.

Неисправность Проверка Способ устранения

Происходят сдачи звуконимателя.	Прижимная сила звуконимателя отрегулирована правильно?	Отрегулируйте противовес, чтобы установить прижимную силу зауконимателя, соответствующую используемому картидку.
	Грампластинка деформирована или на ней есть царапины?	Проверьте состояние грампластинки.
	На игле окопилась пыль? Снимите головку зауконимателя с картидкем и осторожно удалите пыль или другие загрязнения с игры зауконимателя малюц щеткой или кисточкой.
	Компенсация скатывающей силы отрегулирована правильно?	Правильно отрегулируйте компенсацию скатывающей силы.
	Высота тонарма отрегулирована правильно?	Правильно отрегулируйте высоту тонарма.
Тонарм останавливается и не перемещается дальше.	На грампластинке есть царапины?	Проверьте состояние грампластинки.
	Тонарм соприкасается с чем-либо?	Проверьте область вокруг тонарма. Если есть какое-либо препятства, удалите его.
Звук таких или гроений. Подключение к усилителю соответствует типу картиджа (выходу)?		Правильно порключите соединительные кабели.

Предостережения по использованию

Конденсат

В зимнее время внутри проигрывателя (на рабочих деталих или линае) могут образоваться водяные капли (конденсат), например если проигрыватель был перенесен из холодного место в теплую комнату или при резком повышении температуры в комнате, где он установлен (обогревание, др.). Проигрыватель будет работать неправильно и не будут воспроизводить, пока внутри него есть конденсат. Оставьте проигрыватель выключенным на 1 или 2 часа при комнатной температуре (необходимое время зависит от состояния конденсата). Водяные капли испарятся, и проигрыватель будет работать снова. Конденсат может образовьаться в летнее время, если на проигрыватель прямо дует кондиционер. В также случае установите проигрыватель в другое место.

При транспортировке проигрывателя в другое место

Для упаковки проигрывателя используйте оригинальные упаковочные материалы.
Если оригинальных упаковочных материалов нет, сделайте следующее:
- Снимите и хорошо упакуйте накладку и диск.
- Снимите и хорошо упакуйте головку звукоснимателя и противовес с тонарма.
- Зажимом зафиксируйте тонарм и закрепите его изолентой так, чтобы он не перемещался.
- Заверните основной блок в одеяло или мягкую бумагу, чтобы не повредить его.

Техническое обслуживание каждого узла

При установке и снятии головки звукоснимателя отключайте питание усилителя.

Выполнение этих операции при установленной высокой громкости может вызвать повреждение громкоговорителя.

• Снимите головку звукоснимателя с картриджем и осторожно удалите пыль или другие загрязнения с иглы звукоснимателя мягкой щеткой или кисточкой.
• Чистите грампластинки высококачественным специальным средством.
• Мягкой тканью или аналогичным материалом очистите выводы головки звукоснимателя, а затем установите ее на тонарм.

Очистка пылезащитной крышки и других деталей.

Для очистки пылезащитной крышки и корпуса используйте мягкую ткань
- Не очищайте пылезащитную крышку во время воспроизведения. Статическое электричество может привести к притягиванию тонарма к пылезащитной крышке.

Торговые марки и зарегистрированные торговые марки

• Pioneer является зарегистрированной торговой маркой PIONEER CORPORATION.
  Указанные здесь названия компаний и изделий являются торговыми марками соответствующих владельцев.

Технические характеристики

Требования по питанию....	220 В до 240 В перем. тока, 50 Гц/60 Гц
Потребляемая мощность....	2 Вт
Вес основного блока....	5,6 кг
Макс. размеры....	435 (Ш) мм × 110 (В) мм × 372,6 (Г) мм
Допустимая рабочая температура....	от +5 °C до +35 °C
Допустимая рабочая влажность....	от 5 % до 85 % (без образования конденсата

Узел диска

Привод	Ременный
Эл. двигатель	Серводвигатель постоянного тока
Скорость вращения	33 1/3 об/мин, 45 об/мин
Коэффициент детонации	Не более 0,1 % WRMS (JIS WTD)
Соотношение сигнал/шум	60 дБ (DIN-B)
Диск	Литой влюминий

Узел тонарма

Тип тонарма	Статически сбалансированный, прямой
Полезная длина	221,5 мм
Выступ	19 мм
Диапазон регулировки прижимной силы звукоснимателя	От 0 г до 4,0 г (1 деление шкалы – 0,1 г
Собственная масса картриджа	От 4,5 г до 9,5 г (один картридж)
Тип картриджа	мм
Вес головки звукоснимателя	10,0 г (включая винты и гайки)

Выходное напряжение

PHONO	2,5 mB
LINE	150 mB
• Технические характеристики и конструкция данного изделия могут быть изменены без предварительного уведомления.

Дату изготовления оборудования можно определить по серийному номеру, который содержит информацию о месяце и городе производства.

Серийный номер

Дата изготовления оборудования

P1 - Год изготовления

Год 2001		2002	2003	2004	2005	2006	2007	2008	2009	2010
Символ	A	B	C	D	E	F	G	H	I	J
Год 201		2012	2013	2014	2015	2016	2017	2018	2019	2020
Символ	K	L	M	N	O	P	Q	R	S	T

P2 - Месяц изготовления

Месяц 1		2	3	4	5	6	7	8	9	10	11	12
Символ	A	B	C	D	E	F	G	H	I	J	K	L

D3-7-10-7 A1 R2

- © PIONEER HOME ELECTRONICS CORPORATION, 2014. Все права защищены.

Примечание:

В соответствии со статьей 5 Закона Российской Федерации "О защите прав потребителя" и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет

Переносное аудиооборудование: 6 лет

Другое оборудование (наушники, микрофон и т.д.): 5 лет

Автомобильная электроника: 6 лет

D3-7-10-6_A1_Ru

Корпорация Пайонир Хоум Электроникс

1-1, Син-Огура, Сайвай-ку, г. Кавасаки, prefectура Канагава, 212-0031, Япония

Импортер: ООО "ПИОНЕР РУС"

125040, Россия, г. Москва, ул. Правды, д.26 Тел.: [phone]

Зарегистрируйте Ваше изделие на http://www.pioneer-rus.ru (или http://www.pioneer.eu)

Ознакомьтесь с преимуществами регистрации в Интернет.
