Tipo de produto Serra de esquadria (radial) deslizante
Marca Vonroc
Modelo MS507AC
Tensão de alimentação 220-240 V~, 50 Hz
Potência absorvida 2000 W (S1) / 2200 W (S6 25%)
Velocidade em vazio Velocidade I: 3200 rpm; Velocidade II: 4500 rpm
Ângulos de esquadria -45° a +45°
Ângulos de bisel -45° a 0° (esquerdo, simples)
Diâmetro da lâmina 255 mm
Furo da lâmina 30 mm
Número de dentes 48
Capacidade de corte (0° esquadria / 0° bisel) 90 x 340 mm (A x L)
Peso 14,7 kg
Nível de pressão sonora (Lpa) 92 +3 dB(A)
Nível de potência sonora (Lwa) 105 +3 dB(A)
Classe de proteção Classe II (dupla isolação)
Laser Classe 2, 650 nm, < 1 mW
Funções adicionais Seletor de velocidade, projetor LED, batente de profundidade, função deslizante, batente em comprimento
Sistema de extração Saco de pó integrado + conexão para aspirador
Manutenção Limpar regularmente, lubrificar as guias, substituir o inserto da mesa, verificar as proteções
Garantia Garantia legal contra defeitos de peças e mão de obra

Perguntas frequentes - MS507AC Vonroc

Que tipo de lâmina posso usar na serra MS507AC?
Use apenas lâminas de serra com diâmetro de 255 mm, furo de 30 mm e velocidade nominal mínima de 4500 rpm. A lâmina fornecida é multi-material, adequada para madeira, plástico e aço doce até 3 mm. Nunca use lâminas de aço HSS ou discos de desbaste.
Como ajustar o laser para que indique corretamente a linha de corte?
Abra os parafusos da tampa do laser, solte os parafusos de ajuste e mova o laser até que o feixe atinja o gume da lâmina de serra. Feche a tampa e aperte os parafusos. Ligue a ferramenta para testar sem acionar o interruptor de corte.
Como mudar a velocidade de corte na serra Vonroc MS507AC?
Use o seletor de velocidade (marcação 52) localizado na proteção. Posição I para velocidade de 3200 rpm (recomendada para metal). Posição II para velocidade de 4500 rpm (recomendada para madeira).
Como fixar corretamente uma peça de trabalho na mesa da serra?
Use o dispositivo de aperto fornecido (fixação para a peça) inserindo-o em um dos furos da mesa. Ajuste a altura da haste roscada e aperte firmemente para segurar a peça contra a guia. Certifique-se de que a peça está bem apoiada, especialmente para peças longas com as extensões de mesa.
Quais são as precauções de segurança essenciais ao usar?
Use sempre óculos de proteção e máscara antipoeira. Mantenha as mãos a mais de 100 mm da lâmina. Nunca cruze as mãos na frente da lâmina. Use a proteção retrátil e nunca remova as proteções. Mantenha a peça firmemente presa. Leia o manual completo antes de usar.
Como fazer a manutenção das guias da serra deslizante?
Limpe regularmente as guias com um pano macio. Aplique algumas gotas de lubrificante (óleo de máquina) nas guias. Em seguida, mova a cabeça da serra para frente e para trás para distribuir o óleo uniformemente. A manutenção regular garante um deslizamento suave e preciso.
O que fazer se a lâmina de serra emperrar durante o corte?
Solte imediatamente o interruptor para parar a máquina. Aguarde a parada completa da lâmina. Desligue o plugue. Remova cuidadosamente a peça presa. Verifique se a lâmina não está danificada e se a fixação está correta. Nunca tente desalojar a peça com a lâmina em rotação.
Qual é a capacidade máxima de corte da serra MS507AC?
A capacidade máxima é de 90 mm de altura e 340 mm de largura para corte reto (esquadria 0°, bisel 0°). Para corte em bisel a 45°, a altura é reduzida para 45 mm. Para corte em esquadria a 45°, a largura é de 240 mm. Consulte a tabela de capacidades no manual para todas as combinações.
Como ajustar o batente de profundidade para rasgos?
Solte a porca serrilhada do sistema de ajuste de profundidade (marcação 45). Gire o parafuso de ajuste (marcação 24) para obter a profundidade de corte desejada. Aperte a porca. O batente de profundidade limita a descida da lâmina, permitindo cortes parciais como rasgos.
Onde posso encontrar peças de reposição para minha serra Vonroc?
As peças de reposição, como lâmina de serra, inserto da mesa, saco de pó ou laser, estão disponíveis no serviço pós-venda Vonroc ou em revendedores autorizados. Use apenas peças originais para garantir segurança e desempenho.

Perguntas dos utilizadores sobre MS507AC Vonroc

0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.

Faça uma nova pergunta sobre este aparelho

O e-mail permanece privado: é usado apenas para notificá-lo se alguém responder à sua pergunta.

Ainda não há perguntas. Seja o primeiro a fazer uma.

Baixe as instruções para o seu Serra em formato PDF gratuitamente! Encontre o seu manual MS507AC - Vonroc e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. MS507AC da marca Vonroc.

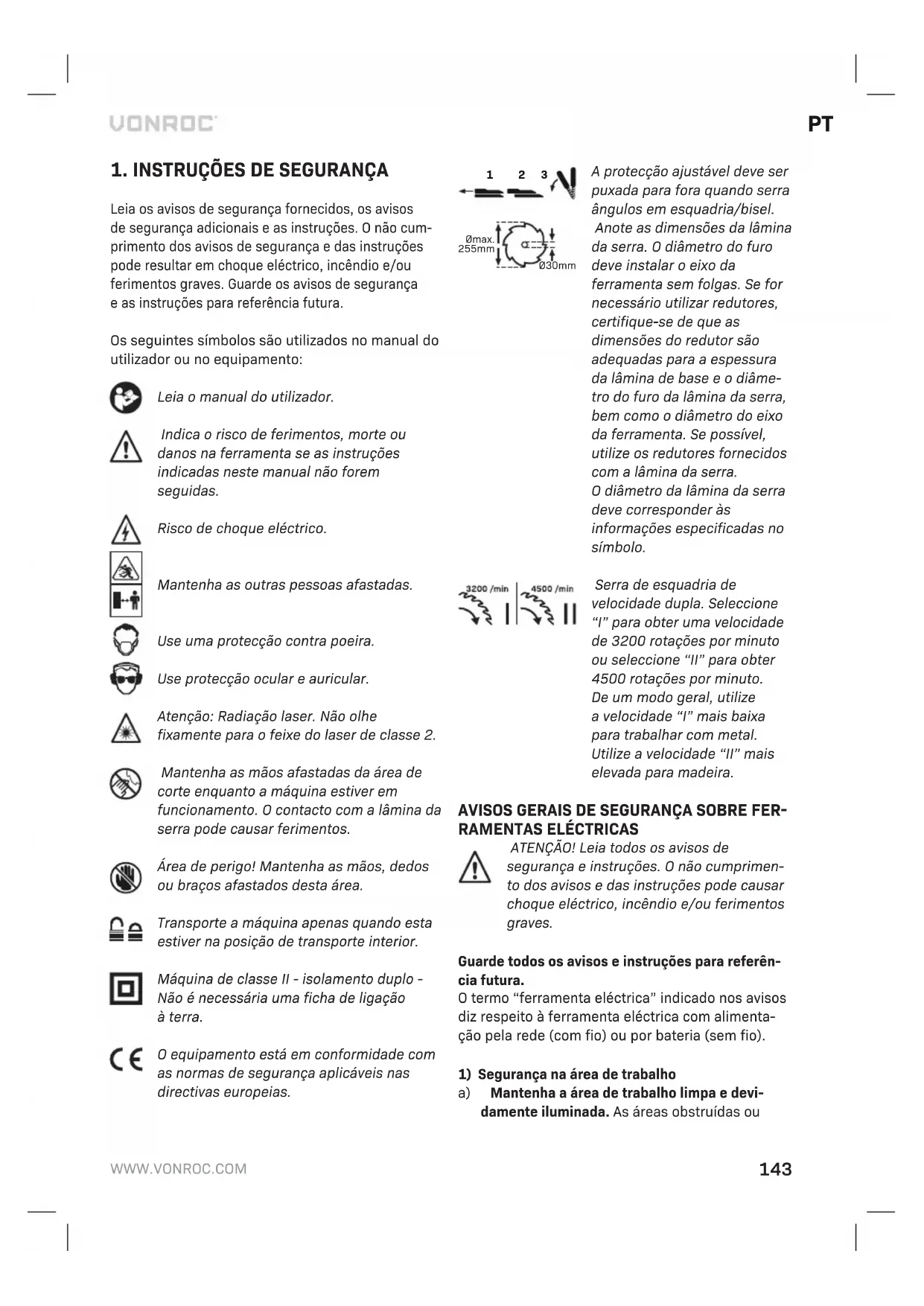

MANUAL DE UTILIZADOR MS507AC Vonroc

PT Tradução do manual originalX 143

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no equipamento:

Vonroc MS507AC - 1

Leia o manual do utilizador.

Vonroc MS507AC - 2

Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.

Vonroc MS507AC - 3

Mantenha as outras pessoas afastadas.

Vonroc MS507AC - 4

Use uma protecção contra poeira.

Vonroc MS507AC - 5

Use protecção ocular e auricular.

Vonroc MS507AC - 6

Atenção: Radiação laser. Não olhe fixamente para o feixe do laser de classe 2.

Vonroc MS507AC - 7

Mantenha as mãos afastadas da área de corte enquanto a máquina estiver em funcionamento. O contacto com a lâmina da serra pode causar ferimentos.

Vonroc MS507AC - 8

Área de perigo! Mantenha as mãos, dedos ou braços afastados desta área.

Vonroc MS507AC - 9

Transporte a máquina apenas quando esta estiver na posição de transporte interior.

Vonroc MS507AC - 10

Máquina de classe II - isolamento duplo - Não é necessária uma ficha de ligação à terra.

Vonroc MS507AC - 11

O equipamento está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

Vonroc MS507AC - 12

A protecção ajustável deve ser puxada para fora quando serra ângulos em esquadria/bisel. Anote as dimensões da lâmina da serra. O diâmetro do furo deve instalar o eixo da ferramenta sem folgas. Se for necessário utilizar redutores, certifique-se de que as dimensões do redutor são adequadas para a espessura da lâmina de base e o diâmetro do furo da lâmina da serra, bem como o diâmetro do eixo da ferramenta. Se possível, utilize os redutores fornecidos com a lâmina da serra. O diâmetro da lâmina da serra deve corresponder às informações especificadas no símbolo.

Vonroc MS507AC - 13

Serra de esquadria de velocidade dupla. Seleccione "I" para obter uma velocidade de 3200 rotações por minuto ou seleccione "II" para obter 4500 rotações por minuto. De um modo geral, utilize a velocidade "I" mais baixa para trabalhar com metal. Utilize a velocidade "II" mais elevada para madeira.

AVISOS GERAIS DE SEGURANÇA SOBRE FERRAMENTAS ELÉCTRICAS

ATENÇÃO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos e das instruções pode causar choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica com alimentação pela rede (com fio) ou por bateria (sem fio).

1) Segurança na área de trabalho

a) Mantenha a área de trabalho limpa e devidamente iluminada. As áreas obstruídas ou

escuras são propícias a acidentes.

b) Não utilize ferramentas eléctricas em atmosferas explosivas, por exemplo, na presença de líquidos inflamáveis, gases ou pó. As ferramentas eléctricas produzem faíscas que podem causar ignição de pó ou vapores.
c) Quando utilizar uma ferramenta eléctrica, mantenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.

a) As fichas da ferramenta eléctrica devem corresponder à tomada. Nunca modifique, de forma alguma, a ficha. Não utilize quaisquer fichas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fichas e tomadas correspondentes não modificadas reduzem o risco de choque eléctrico.

b) Evite o contacto do corpo com superfícies ligadas à terra ou massa, como tubos, radiadores, fogões ou frigoríficos. Há maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa.

c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.

d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Se os cabos estive-rem danificados ou enrolados, há maior risco de choque eléctrico.

e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico.

f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo diferencial residual (DDR). A utilização de um DDR reduz o risco de choque eléctrico.

a) Esteja atento, preste atenção ao que está a fazer e tenha senso comum quando utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos.

Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves.

b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.

c) Evite accionamentos acidentais. O interruptor deve estar desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramenta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes.

d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos.

e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição firme e bem equilibrada. Desta forma, é mais fácil controlar a ferramenta eléctrica em situações inesperadas.

f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças.

g) Se for prevista a montagem de dispositivos de extracção e recolha de pó, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de pó pode reduzir os riscos inerentes.

h) Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irreflectida pode causar ferimentos graves numa fracção de segundos.

4) Utilização e cuidados a ter com a ferramenta com baterias

a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais eficiente

e segura se for utilizada de acordo com a capacidade para a qual foi concebida.

b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o interruptor. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor é perigosa e deve ser reparada.
c) Retire a ficha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possível fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.
d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para manuseá-las.
e) Faça a manutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danificada, esta só deve ser utilizada depois de ser reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente.
f) Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, bloqueiam com menos frequência e controlam-se com maior facilidade.
g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas.
h) Mantenha as pegas e as superfícies de fixação secas, limpas e sem óleo e gordura. As pegas e as superfícies de fixação não permitem o manuseamento e o controlo seguros da ferramenta em situações inesperadas.

5) Assistência
a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobresselentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.

INSTRUÇÕES ESPECÍFICAS DE SEGURANÇA

  • As serras de esquadria são concebidas para cortar madeira ou produtos semelhantes a madeira. Não podem ser utilizadas com discos de corte abrasivos para cortar materiais ferrosos, como barras, hastes, vigas, etc. As poeiras abrasivas fazem com que as peças móveis, como a protecção inferior, fiquem encravadas. As faíscas resultantes de cortes abrasivos queimam a protecção inferior, a área de corte e outras peças de plástico.
  • Utilize grampos para apoiar a peça de trabalho, sempre que for prático. Se segurar a peça de trabalho à mão, mantenha sempre a mão a pelo menos 100 mm de um dos lados da lâmina da serra. Não utilize esta serra para cortar pedaços demasiado pequenos para serem fixados em segurança ou segurados à mão. Se colocar a mão demasiado perto da lâmina da serra, há um maior risco de ferimentos causados pelo contacto com a lâmina.
  • A peça de trabalho deve ser fixada e presa na protecção e na mesa. Nunca insira a peça de trabalho na lâmina nem faça um corte à mão livre. As peças de trabalho descontroladas ou móveis podem ser projectadas a velocidades elevadas e causar ferimentos.
  • Empurre a serra através da peça de trabalho. Não empurre a serra através da peça de trabalho. Para fazer um corte, levante a cabeça da serra e puxe-a através da peça de trabalho sem efectuar o corte, ligue o motor, carregue na cabeça da serra para baixo e empurre a serra através da peça de trabalho. O corte de tracção pode fazer com que a lâmina da serra salta para cima da peça de trabalho e projecte o conjunto da lâmina com violência na direcção do operador.
  • Nunca coloque a mão sobre a linha de corte pretendida, à frente ou atrás da lâmina da serra. Apoiar a peça de trabalho de maneira cruzada, ou seja, segurando a peça de trabalho no lado direito da lâmina da serra com a mão esquerda ou vice-versa é muito perigoso.

  • Não aceda atrás da protecção com uma das mãos a uma distância inferior a 100 mm de um dos lados da lâmina da serra para retirar pedaços de madeira ou por qualquer outro motivo quando a lâmina estiver a rodar. A proximidade da lâmina da serra giratória com a sua mão pode não ser óbvia e pode sofrer ferimentos graves.

  • Inspeccione a peça de trabalho antes de efectuar o corte. Se a peça de trabalho estiver dobrada ou distorcida, fixe-a com o lado curvo exterior na direcção da protecção. Certifique-se sempre de que não existe uma folga entre a peça de trabalho, a protecção e a mesa ao longo da linha de corte. As peças de trabalho dobradas ou distorcidas podem torcer ou desviar e podem causar bloqueio na lâmina da serra giratória durante o corte. Não deve haver pregos ou objectos estranhos na peça de trabalho.
  • Só deve utilizar a serra depois de retirar da mesa todas as ferramentas, pedaços de madeira, etc., excepto a peça de trabalho. Pequenos resíduos ou peças soltas de madeira ou outros objectos que entrem em contacto com a lâmina rotativa podem ser projectados a velocidade elevada.
  • Corte apenas uma peça de trabalho de cada vez. Se estiverem empilhadas várias peças de trabalho, estas não podem ser fixadas ou travadas e podem ficar bloqueadas na lâmina ou eixo durante o corte.
  • Certifique-se de que a serra de esquadria é montada ou colocada numa superfície de trabalho nivelada e firme antes de utilizar. Uma superfície nivelada e firme reduz o risco da serra de esquadria ficar instável.
  • Planeie o trabalho. Sempre que alterar a regulação do ângulo de bisel ou em esquadria, certifique-se de que a protecção ajustável é regularmente e não interfere com a lâmina ou o sistema de protecção. Sem ligar a ferramenta e sem colocar uma peça de trabalho na mesa, mova a lâmina da serra através de um corte simulado completo para garantir que não há interferência ou risco de corte da protecção.
  • Forneça um apoio adequado, como extensões de mesa, cavaletes, etc., se a peça de trabalho for mais larga ou mais comprida do que o tampo da mesa. As peças de trabalho mais compridas ou mais largas do que a mesa de serra de

esquadria podem cair se não forem apoiadas com firmeza. Se a peça de corte ou a peça de trabalho cair, pode levantar a protecção inferior ou podem ser projectadas pela lâmina rotativa.

  • Não peça a uma pessoa para servir como substituto para uma extensão ou como suporte adicional. O suporte instável pode fazer com que a peça de trabalho fique dobrada ou a peça de trabalho fique desviada durante a operação de corte e puxe-o a si e ao seu ajudante na direcção da lâmina rotativa.
  • A peça de corte não deve ficar encravadas nem pressionada seja como for contra a lâmina da serra rotativa. Se estiver confinado, ou seja, se fizer paragens prolongadas, a peça de corte pode ficar presa na lâmina e projectada com violência.
  • Utilize sempre um grampo ou um acessório concebido para fixar correctamente material redondo, como hastes ou tubagens. As hastes têm tendência para rodar quando estão a ser cortadas, fazendo com que a lâmina fique presa e puxe a peça de trabalho com a mão na direcção da lâmina.
  • Deixe a lâmina atingir a velocidade máxima antes de entrar em contacto com a peça de trabalho. Isto reduz o risco da peça de trabalho ser projectada.
    Se a peça de trabalho ou a lâmina ficarem encravadas, desligue a serra de esquadria. Aguarde até todas as peças móveis parem e, em seguida, desligue a ficha da fonte de alimentação e/ou retire a bateria. Em seguida, liberte o material encravado. A serragem contínua com uma peça de trabalho encravadas pode causar perda de controlo ou danos na serra de esquadria.
  • Quando terminar o corte, liberte o gatilho, segure na cabeça da serra para baixo e aguarde até a lâmina parar e depois retire a peça de corte. É perigoso colocar a mão perto da lâmina quando estiver a parar de rodar.
  • Segure na pega com firmeza quando fizer um corte incompleto ou se libertar o gatilho antes da cabeça da serra estar totalmente para baixo. A acção de travagem da serra pode fazer com que a cabeça da serra seja empurrada de súbito para baixo, causando o risco de ferimentos.
  • Mantenha a área de trabalho limpa. É especialmente perigoso utilizar materiais diferentes. As poeiras de metais finas podem incendiar-se ou

explodir.

  • Não utilize lâminas de serra gastas, rachadas, dobradas ou danificadas. Lâminas de serra não afiadas ou apertadas incorrectamente podem fazer com que o corte fique estreito e causar atrito excessivo, bloqueio da lâmina e efeito de recuo.
  • Não utilize lâminas de aço para corte rápido (HSS). Esse tipo de lâminas de serra podem partir-se facilmente.
  • Utilize sempre lâminas de serra com tamanho e forma correctos (de diamante em vez de redonda) dos furos do eixo. As lâminas de serra que não correspondam aos acessórios de montagem da serra funcionam fora do centro, causando perda de controlo.
  • Não substitua o laser integrado por um laser de outro tipo. Um laser que não seja compatível com esta ferramenta eléctrica pode ser perigosa para as pessoas.
  • Nunca retire entalhes, aparas de madeira, etc., da área de corte quando a ferramenta eléctrica estiver a funcionar. Oriente sempre o braço da ferramenta primeiro para a posição neutra e depois desligue a ferramenta eléctrica.
  • Depois de trabalhar, só deve tocar na lâmina da serra depois de arrefecer. A lâmina da serra fica muito quente durante o trabalho.
  • Nunca faça com que os sinais de aviso da máquina fiquem irreconhecíveis.
  • Se a radiação laser entrar em contacto com os seus olhos, deve fechá-los e afastar a cabeça de imediato do feixe.
  • Não utilize instrumentos ópticos, como binóculos para ver a fonte de radiação. Se o fizer, pode sofrer ferimentos oculares.
  • Não aponte o feixe laser a pessoas que estejam a olhar através de binóculos ou outros instrumentos semelhantes. Se o fizer, podem sofrer ferimentos oculares.
  • Não efectue quaisquer modificações no equipamento laser. As opções de definição descritas nestas instruções de funcionamento podem ser utilizadas em segurança.
  • Não fique alinhado com a lâmina da serra à frente da ferramenta eléctrica. Coloque-se sempre na parte lateral da lâmina da serra. Isto protege o seu corpo de um possível efeito de recuo.
  • Mantenha as mãos, os dedos e os braços afastados da lâmina da serra rotativa.

  • Quando estiver à frente do braço da ferramenta, não cruze um braço à frente do outro.

  • Evite aquecer demasiado os dentes da serra. Pare a máquina se a lâmina da serra aquecer demasiado. Aguarde até a lâmina da serra arrefecer antes de voltar a utilizar a máquina.
  • Substitua as lâminas da serra danificadas ou gastas de imediato.
  • Utilize apenas as lâminas de serra que correspondam às especificações indicadas neste manual de utilizador e que tenham sido testadas e assinaladas de acordo com a norma EN 847-1.
  • Quando serrar peças de trabalho curvas ou re-dondas, estas devem estar bem fixadas contra deslizamento. Na linha de corte, não deve haver uma folga entre a peça de trabalho, a protecção e a mesa da serra. Se necessário, terá de fabricar acessórios especiais.

Segurança eléctrica

Verifique sempre se a tensão da fonte de alimentação corresponde à tensão na placa sinalética.

  • Não utilize a máquina se o cabo de alimentação ou a ficha estiverem danificados.
  • Utilize apenas extensões que sejam adequadas para a potência nominal da máquina com uma espessura mínima de 1,5 mm2. Se utilizar um enrolador de extensão, desenrole sempre o cabo por completo.
  • Seo cabo de alimentação desta ferramenta eléctrica estiver danificado, deve ser substituído por um cabo de alimentação especialmente preparado, disponível através do serviço de assistência.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida

Esta ferramenta foi concebida para ser uma máquina fixa para fazer cortes longitudinais e transversais em madeira na direcção do grão e na direcção oposta do grão. Além disso, a máquina pode ser utilizada para cortar outros materiais, como plásticos, metais não ferrosos, chapas de aço macio até 3 mm de espessura. É possível fazer cortes com ângulo de esquadria entre -45° e +45° e com ângulo de bisel entre -0° e +45°. A lâmina de serra fornecida é concebida com capacidade suficiente,

especificamente como uma lâmina para vários materiais para serrar os seguintes materiais: madeira, produtos derivados da madeira (MDF, aglomerado de partículas, contraplacado, aglomerado de fibras duro, etc.), madeira com pregos e chapas de aço macio até 3 mm de espessura. Nota: A madeira com pregos ou parafusos não galvanizados também pode ser cortada com segurança quando manuseada com cuidado redobrado. Não utilize a lâmina da serra para cortar materiais galvanizados ou madeira que contenha pregos galvanizados. A lâmina da serra não foi concebida para cortar lenha. Não utilize a serra para cortar materiais que não sejam os especificados no manual.

O equipamento deve ser utilizado apenas para a finalidade para a qual foi concebida. Qualquer outra utilização é considerada um caso de utilização indevida. Tenha em atenção que este equipamento não foi concebido para utilização em aplicações comerciais, profissionais ou industriais. A nossa garantia será anulada se o equipamento for utilizado em negócios comerciais, profissionais ou industriais, ou para fins equivalentes. O utilizador/operador e não o fabricante será responsável por quaisquer danos ou ferimentos de qualquer tipo causados como resultado disto. O equipamento deve ser utilizado apenas com lâminas de serra adequadas. É proibido utilizar qualquer tipo de disco de corte ou disco abrasivo. Para utilizar o equipamento correctamente, é necessário respeitar também as informações de segurança, as instruções de montagem e as instruções de utilização indicadas neste manual.

Todas as pessoas que utilizam e prestam assistência ao equipamento devem estar familiarizadas com este manual e devem ser informadas sobre os potenciais perigos do equipamento. É também imperativo respeitar os regulamentos de prevenção de acidentes em vigor na sua área. Isto também se aplica às regras gerais de saúde e segurança no trabalho. O fabricante não será responsável por quaisquer alterações efectuadas no equipamento nem por danos resultantes de tais alterações. Mesmo que o equipamento seja utilizado de acordo com as indicações, não é possível eliminar alguns factores de risco residuais.

ESPECIFICAÇÕES TÉCNICAS

Modelo n.o MS507AC
Tensão 220 - 240 V ~
Frequência 50 Hz
Alimentação 2000 W S1, 2200 WS6,25%
Sem velocidade de carga Velocidade I: 3200/minVelocidade II: 4500/min
Ângulos de esquadria -45° <> +45°
Ângulos em bisel-45° <> 0° para a esquer-da, com chanfrado lateral
Especificações da lâmina da serra:DiâmetroEspessura da lâmina da baseLargura de corteDiâmetro do furoNúmero de dentesCapacidade de serragem (altura x largura):0° de esquadria - 0° de bisel0° de esquadria - 45° de bisel45° de esquadria - 0° de bisel45° de esquadria - 45° de bisel∅ 255 mm1,6 mm2,2 mm∅ 30 mm48T90 x 340 mm45 x 340 mm90 x 240 mm45 x 240 mm
Dimensões mín. da peça de trabalho3 x 10 mm
Especificações do laser:ClasseComprimento de ondaSaída2650 nm< 1 mW
Peso 14,7 kg
Lpa (nível de pressão sonora) 92+3 dB(A)
Lwa (nível de potência sonora) 10+3 dB(A)

* S1, modo de funcionamento contínuo.
* S6, ciclo de funcionamento periódico contínuo. Ciclos de funcionamento idênticos com um período na carga, seguido de um período sem carga. Tempo de funcionamento, 10 minutos; o ciclo de funcionamento corresponde a 25 % do tempo de funcionamento.

Nível de ruído

O nível de emissão de ruído indicado neste manual de instruções foi medido de acordo com um teste padronizado indicado nas normas EN 62841-1 e EN 62841-3-9; pode ser utilizado para comparar duas ferramentas e como avaliação preliminar da exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas

  • o nível de emissão de ruído durante a utilização efectiva da ferramenta eléctrica pode ser diferente dos valores declarados, dependendo da maneira como a ferramenta for utilizada, em especial o tipo de peça de trabalho processado.
  • é necessário para identificar medidas de segurança para proteger o utilizador que se baseiam num nível estimado da exposição nas condições efectivas de utilização (tendo em consideração todos os passos do ciclo de funcionamento, como os períodos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de accionamento).

Proteja-se dos efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho

DESCRIÇÃO

Os números indicados no texto dizem respeito aos diagramas nas páginas 2 e 6.

  1. Botão de desbloqueio
  2. Punho
  3. Interruptor para ligar/desligar
  4. Resguardo de protecção
  5. Resguardo de protecção retráctil
  6. Lâmina da serra
  7. Protecção ajustável
  8. Batente longitudinal
  9. Protecção
  10. Extensão da mesa
  11. Mesa
  12. Orifícios de montagem
  13. Placa de corte
  14. Botão de regulação de esquadria
  15. Patilha de regulação de esquadria
  16. Régua para ângulo de esquadria
  17. Indicador do ângulo de esquadria
  18. Laser
  19. Indicador do ângulo de bisel
  20. Régua para ângulo de bisel

  21. Grampo da peça de trabalho

  22. Botão de regulação do bisel
  23. Rolo
  24. Parafuso de regulação de profundidade
  25. Guias telescópicas
  26. Saco de poeira
  27. Pega de transporte
  28. Saída de pó
  29. Parafuso de bloqueio das guias telescópicas
  30. Protecção de inclinação traseira
  31. Parafuso do batente do ângulo de bisel de 45°
  32. Parafuso do batente do ângulo de bisel de 0°
  33. Parafuso de bloqueio de fixação da peça de trabalho
  34. Parafuso de bloqueio da extensão da mesa
  35. Parafuso de bloqueio da protecção ajustável
  36. Parafuso de regulação da protecção
  37. Protecção de inclinação dianteira
  38. Botão de bloqueio da posição
  39. Pino roscado
  40. Interruptor de selecção de velocidade
  41. Flange de montagem
  42. Parafuso de fixação
  43. Fixação do eixo
  44. Botão do grampo da peça de trabalho
  45. Porca serrilhada de regulação de profundidade
    46A. Interruptor do laser
    46B. Interruptor da luz de trabalho LED
  46. Parafusos da tampa do laser
  47. Parafusos de regulação do laser
  48. Porca de travamento do ângulo de bisel de 45°
  49. Porca de travamento do ângulo de bisel de 0°
  50. Parafusos da protecção

3. MONTAGEM

Vonroc MS507AC - MONTAGEM - 1

Antes de efectuar qualquer tarefa de manutenção na máquina, desligue a ficha de alimentação da fonte de alimentação.

Posição de transporte (Fig. B, C)

O botão de bloqueio da posição (38) torna mais fácil a deslocação da ferramenta eléctrica quando transportá-la para vários locais de trabalho.

Desbloquear a posição de transporte (posição de trabalho)

  1. Carregue na pega (2) ligeiramente para baixo;
  2. Puxe o botão de bloqueio da posição (38) totalmente para fora e rode-o para fixá-lo na posição pretendida;

  3. Mova a pega (2) lentamente para cima.

Bloquear a posição de transporte (posição de transporte)

Antes de bloquear na posição de transporte, certifique-se de que o parafuso de regulação de profundidade (24) é ajustado para profundidade ilimitada. Assim, a pega (2) pode ser movida totalmente para baixo sem tocar no batente de profundidade. Além disso, retire todos os acessórios que não possam ser montados com firmeza na máquina.

  1. Afrouxe o parafuso de bloqueio das guias telescópicas (29), caso seja apertado;
  2. Puxe a pega (2) para a sua direcção e aperte o parafuso de bloqueio das guias telescópicas (29);
  3. Carregue na pega (2) totalmente para baixo;
  4. Para bloquear o botão de bloqueio da posição (38) empurre-o primeiro e depois rode-o;
  5. Enrole o cabo de rede e amarre-o em conjunto com a alça do cabo fornecido.

Depois de bloquear a posição de transporte, utilize a pega de transporte (27) para segurar e transportar a máquina em segurança.

Vonroc MS507AC - Desbloquear a posição de transporte (posição de trabalho) - 1

Utilize apenas a pega de transporte para transportar a máquina e nunca os resguardos de protecção.

Instalação de uma máquina fixa (Fig. A, B, D)

Para garantir um manuseamento seguro, a ferra- menta eléctrica deve ser montada numa superfície de trabalho plana e estável (por exemplo, uma bancada de trabalho) antes de ser utilizada. Pode instalar a máquina de três maneiras:

1. Numa bancada

Neste caso, a máquina deve ser fixada na bancada de trabalho, utilizando parafusos de montagem. Utilize os quatro furos (12) para esta operação. Como indicado na Fig. D.

2. Numa estrutura inferior

Vonroc MS507AC - Numa estrutura inferior - 1

Leia todos os avisos e instruções fornecidos com o suporte da serra. O não cumprimento dos avisos e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Vonroc MS507AC - Numa estrutura inferior - 2

A montagem correcta é importante para evitar o risco de colapso.

Neste caso, a máquina deve ser fixada na estrutura inferior com parafusos. Utilize os quatro furos (12) para esta operação. O quadro inferior deve ser fixado com 4 parafusos na placa de apoio. Deve ter, pelo menos, 1 metro quadrado. Monte a ferramenta eléctrica no suporte da serra na posição de transporte.

3. Instalação flexível

Vonroc MS507AC - Instalação flexível - 1

Este tipo de instalação não é recomendado pelo fabricante.

Se, em circunstâncias excepcionais, não é possível montar a ferramenta eléctrica numa superfície de trabalho plana e estável, pode improvisá-la, insta- lando-a com o sistema de protecção contra queda.

Vonroc MS507AC - Instalação flexível - 2

Sem a protecção contra queda, a ferramenta eléctrica não fica estável e pode cair, especialmente quando serrar ângulos máximos em esquadria e/ou em bisel.

  • Afrouxe o pino roscado (39) com uma chave sextavada. Deslize a protecção de inclinação traseira (30) totalmente para fora, como indicado nas Figuras E1 e E2. Em seguida, aperte o pino roscado (39) novamente.
  • Rode a protecção de inclinação dianteira (37) para dentro ou para fora, como indicado na Figura F até a ferramenta eléctrica ficar nivelada na superfície de trabalho.

Verificar o resguardo de protecção (Fig. A)

O resguardo de protecção retráctil (5) protege contra o contacto acidental com a lâmina da serra e impede a projecção das aparas da serra. Antes de utilizar, deve verificar se a protecção da lâmina da serra está a funcionar correctamente. Para fazê-lo, puxe a pega (2) para baixo e verifique o seguinte:

  • A protecção retráctil (5) deve fornecer acesso à lâmina da serra (6) sem entrar em contacto com outras peças.
  • Quando dobra a serra para cima na posição inicial, a protecção retráctil (5) cobre por completo a lâmina da serra (6) automaticamente.

Substituir a lâmina da serra (Fig. G)

Vonroc MS507AC - Substituir a lâmina da serra (Fig. G) - 1

Antes de efectuar qualquer tarefa de manutenção na máquina, desligue a ficha de alimentação da fonte de alimentação.

Vonroc MS507AC - Substituir a lâmina da serra (Fig. G) - 2

Quando montar a lâmina da serra, use luvas de protecção. Há o risco de ferimentos se tocar na lâmina da serra.

Vonroc MS507AC - Substituir a lâmina da serra (Fig. G) - 3

Utilize apenas lâminas da serra que correspondam aos dados de características indicados nas instruções de funcionamento. Utilize apenas lâminas de serra que estejam assinaladas com uma velocidade igual ou superior à velocidade assinalada na máquina.

Vonroc MS507AC - Substituir a lâmina da serra (Fig. G) - 4

Não utilize, em nenhuma circunstância, os discos de rectificação como ferramenta de corte.

Antes de substituir a lâmina da serra, recomenda-se vivamente que regule o ângulo de esquadria e o ângulo de bisel para 0°. Caso contrário, o acesso pode ser limitado.

Retirar a lâmina da serra

  1. Bloqueie a serra para cima, utilizando o botão de bloqueio da posição (38);
  2. Insira a chave hexagonal no parafuso de fixação (42).
  3. Rode o parafuso de fixação (42) com a chave hexagonal (34) e, ao mesmo tempo, carregue no bloqueio do eixo (43) até ficar encaixado.
  4. Segure com firmeza no bloqueio do eixo (43) e afrouxe o parafuso de fixação (42), rodando-o para a direita (rosca esquerda).
  5. Retire o parafuso de fixação (42) e a flange de montagem (41).
  6. Dobre o resguardo de protecção retráctil (5) para cima. Em seguida, pode retirar a lâmina da serra (6).

Montar a lâmina da serra

Vonroc MS507AC - Montar a lâmina da serra - 1

Quando montar a lâmina da serra, certifique-se de que a direcção de corte dos dentes (direcção da seta na lâmina da serra) corresponde à direcção da seta no resguardo (4).

Vonroc MS507AC - Montar a lâmina da serra - 2

Quando montar a lâmina da serra (6), verifique se roda livremente na placa de corte (13) nas regulações de ângulo de 0° e 45°.

  1. Limpe a lâmina da serra e todas as peças de fixação que vão ser montadas.
  2. Dobre o resguardo de protecção retráctil (5) para cima.
  3. Monte a lâmina de serra (6) sobre a flange interno e, em seguida, monte a flange de fixação (41). Verifique se os lados planos da flange de montagem correspondem aos lados planos do eixo da lâmina. Verifique também se o lado convexo da flange de montagem está montado na parte exterior.
  4. Monte o parafuso de fixação (42) e rode-o com a chave hexagonal e, ao mesmo tempo, carregue no bloqueio do eixo (43) até ficar encaixado.
  5. Segure com firmeza no bloqueio do eixo (43) e aperte o parafuso de fixação (42), rodando-o para a esquerda.

Ligar/desligar a máquina (Fig. A)

  • Para ligar a máquina, mantenha o botão de desbloqueio (1) premido e, em seguida, prima o botão para ligar/desligar (3).
  • Para parar a máquina, liberte o botão para ligar/desligar (3).

Nota: esta máquina está equipada com componentes electrónicos de arranque suave. Aguarde sempre que a lâmina atinja a velocidade máxima antes de iniciar o corte.

Extracção de poeira (Fig. A, B, W, X)

Vonroc MS507AC - Extracção de poeira (Fig. A, B, W, X) - 1

Forneça ventilação adequada no local de trabalho.

Vonroc MS507AC - Extracção de poeira (Fig. A, B, W, X) - 2

Use protecção contra poeira.

A poeira produzida por materiais como tinta de chumbo e alguns tipos de madeira pode ser nociva para a sua saúde. A inalação desta poeira pode causar reacções alérgicas e/ou causar doenças respiratórias no utilizador ou nas pessoas que estejam por perto. Algumas poeiras, como as de carvalho ou faia, são classificadas como cancerígenas, em especial em conjunto com aditivos para tratamento de madeira (cromatos, preservantes de

madeira). Recomendamos vivamente que utilize um sistema de extracção de poeira adequado para o material, sempre que possível.

Vonroc MS507AC - Extracção de poeira (Fig. A, B, W, X) - 3

Evite a acumulação de pó no local de trabalho. O pó pode incendiar-se facilmente.

O sistema de extracção de pó pode ficar obstruído com pó, aparas ou fragmentos da peça de trabalho. Por conseguinte, deve ser limpo com frequência. Para fazê-lo:

  1. Desligue a ficha de alimentação da fonte de alimentação.
  2. Aguarde até a lâmina da serra parar por completo.
  3. Se necessário, retire qualquer obstrução

Montar o saco de poeira (Fig. W)

Carregue no grampo do saco de poeira (26) e encaixe-o na saco de poeira (28) na parte de trás da máquina. O saco de poeira permanece fixado quando libertar o grampo.

Ligar um aspirador (Fig. X)

Vonroc MS507AC - Ligar um aspirador (Fig. X) - 1

O dispositivo de extracção de poeira deve ser adequado para o material que esteja a ser trabalhado.

Vonroc MS507AC - Ligar um aspirador (Fig. X) - 2

Quando aspirar pó seco muito nocivo para a saúde ou cancerígeno, utilize um dispositivo de extracção de poeira especial.

Pode ser ligado uma mangueira do aspirador à saída de pó (28). Para fazê-lo, basta ligar a mangueira do aspirador ao bico de extracção de poeira.

4. FUNCIONAMENTO

Vonroc MS507AC - FUNCIONAMENTO - 1

Antes de ligar a máquina, verifique sempre se a lâmina da serra está montada correctamente. A lâmina deve rodar sem problemas.

Vonroc MS507AC - FUNCIONAMENTO - 2

Verifique sempre os resguardos de protecção antes de utilizar a máquina.

Vonroc MS507AC - FUNCIONAMENTO - 3

No que respeita a todos os cortes, deve garantir primeiro que a lâmina da serra nunca entra em contacto com a protecção, o sistema de fixação da peça de trabalho

ou outras peças de máquina. Retire os batentes auxiliares montados ou ajuste-os em conformidade.

Suportar a peça de trabalho (Fig. H)

As peças de trabalho devem ser sempre suportadas correctamente. As extensões da mesa (10) podem ser esticadas à esquerda e à direita para apoiar a peça de trabalho. Para fazê-lo:

  1. Afrouxe o parafuso de bloqueio da extensão da mesa (34);
  2. Coloque a extensão da mesa (10) para a posição pretendida;
  3. Aperte o parafuso de bloqueio da extensão da mesa (34).

Quando serrar peças de trabalho muito grandes, a extremidade livre de peças de trabalho compridas deve ser instalada adicionalmente debaixo da peça de trabalho ou tem de ser apoiado.

Fixar a peça de trabalho (Fig. H)

As peças de trabalho devem ser sempre fixadas com firmeza. O grampo da peça de trabalho (21) pode ser colocado à esquerda e direita da peça de trabalho. Para fazê-lo:

  1. Certifique-se de que a peça de trabalho é carregada com firmeza contra a protecção (9);
  2. Insira o grampo da peça de trabalho (21) num dos furos concebidos para esta finalidade, como se pode verificar na Figura H;
  3. Ajuste a haste roscada do grampo da peça de trabalho (21) à altura da peça de trabalho;
  4. Aperte com firmeza a haste roscada do grampo da peça de trabalho (21) para corrigir a altura da peça de trabalho. Para afrouxar, desaperte facilmente a haste roscada do grampo da peça de trabalho (21).

O botão do grampo da peça de trabalho (44) pode ser utilizado para ajustar mais depressa a altura do grampo da peça de trabalho (21). Depois de ajustar a altura, aperte sempre com firmeza a haste roscada do grampo da peça de trabalho (21) para fixar a peça de trabalho.

Ajustar a protecção (Fig. H)

Vonroc MS507AC - Ajustar a protecção (Fig. H) - 1

Ajuste sempre a protecção ao tipo de corte específico.

Quando serrar ângulos de esquadria e/ou bisel, tem de mover a protecção ajustável (7), dependendo da direcção de corte. Assim, a peça de trabalho é suportada sempre correctamente pela protecção, seja quais forem as condições. Para fazê-lo:

  1. Afrouxe o parafuso de bloqueio da protecção ajustável (35);
  2. Ajuste a protecção de acordo com o corte pretendido. Para fazer cortes em esquadria ou rectos, é necessário mover a protecção para dentro na direcção da lâmina (máximo de 8 mm) sem tocar-lhe. Para fazer cortes em bisel, é necessário mover a protecção para fora a partir da lâmina (máximo de 8 mm) sem tocar-lhe;
  3. Aperte o parafuso de bloqueio da protecção ajustável (35);
  4. Para garantir que a lâmina não entra em contacto com a protecção ajustável (35), é aconselhável fazer um teste do movimento da lâmina sem ligar a máquina.

Regular o ângulo de esquadria (Fig. A)

O ângulo de esquadria pode ser ajustado entre 45° para a esquerda e 45° para a direita. Para uma regulação rápida e rigorosa de ângulos de esquadria utilizados com frequência, a mesa da serra tem predefinições de ângulos de 0°, 15°, 22,5°, 30° e 45°.

Regular o ângulo de esquadria para um valor predefinido:

  1. Afrouxe o botão de regulação da esquadria (14);
  2. Puxe a patilha de regulação de esquadria (15) e rode a mesa (11) para a esquerda ou direita para a predefinição pretendida. O ângulo pode ser lido na régua para ângulo de esquadria (16) utilizando o indicador do ângulo de esquadria (17).
  3. Liberte a patilha. A patilha deve fazer uma certa pressão para encaixar na saliência da predefinição.
  4. Aperte o botão de regulação da esquadria (14).

Regular o ângulo de esquadria para um ângulo predefinido:

  1. Afrouxe o botão de regulação da esquadria (14);
  2. Puxe a patilha de regulação de esquadria (15) e rode a mesa (11) para a esquerda ou direita para a posição pretendida. O ângulo pode ser lido na régua para ângulo de esquadria (16) utilizan-

do o indicador do ângulo de esquadria (17).

  1. Liberte a patilha e aperte o parafuso de regulação de esquadria (14).

Regular o ângulo de bisel (Fig. A, B)

O ângulo de bisel pode ser regulado entre 0° e +45° para a esquerda. Para fazê-lo:

  1. Afrouxe o botão de regulação de regulação do bisel (22);
  2. Incline a serra com a pega (2) até o indicador (19) ler a posição pretendida na régua do ângulo de bisel (20);
  3. Aperte o botão de regulação de regulação do bisel (22).

Ligar/desligar a máquina (Fig. A)

  • Para ligar a máquina, mantenha o botão de desbloqueio (1) premido e, em seguida, prima o botão para ligar/desligar (3).
  • Para parar a máquina, liberte o interruptor para ligar/desligar (3).

Nota: esta máquina está equipada com componentes electrónicos de arranque suave. Aguarde sempre que a lâmina atinja a velocidade máxima antes de iniciar o corte.

Fazer um corte transversal (Fig. I, J)

Siga estes passos para fazer um corte perpendicular ao grão da madeira:

  1. Ajuste o ângulo de esquadria e o ângulo de bisel para 0°;
  2. Coloque a protecção ajustável na posição interior, na direcção da lâmina. A distância máxima entre a protecção ajustável (35) e a lâmina da serra (6) é de 8 mm, como indicado na Figura J. Certifique-se de que a protecção não toca na lâmina.
  3. Fixe a peça de trabalho com firmeza;
  4. Ligue a máquina. Certifique-se de que a lâmina da serra atingiu a velocidade máxima;
  5. Em seguida, desça a pega lentamente para que a lâmina da serra corte a peça de trabalho e passe através da ranhura na mesa. Não aplique demasiada pressão na serra, deixe a máquina executar o trabalho;
  6. Puxe a pega com cuidado para cima novamente e desligue-a, libertando o interruptor.

Fazer um corte de esquadria (Fig. J, K)

Siga estes passos para fazer um corte em ângulo na superfície da madeira:

  1. Ajuste o ângulo de esquadria para a posição pretendida e o ângulo de bisel para 0°;
  2. Coloque a protecção ajustável na posição interior, na direcção da lâmina. A distância máxima entre a protecção ajustável (35) e a lâmina da serra (6) é de 8 mm, como indicado na Figura J. Certifique-se de que a protecção não toca na lâmina.
  3. Fixe a peça de trabalho com firmeza;
  4. Ligue a máquina. Certifique-se de que a lâmina da serra atingiu a velocidade máxima;
  5. Em seguida, desça a pega lentamente para que a lâmina da serra corte a peça de trabalho e passe através da ranhura na mesa. Não aplique demasiada pressão na serra, deixe a máquina executar o trabalho;
  6. Puxe a pega com cuidado para cima novamente e desligue-a, libertando o interruptor.

Fazer um corte de bisel (Fig. L, M)

Siga estes passos para fazer um corte em ângulo na extremidade da madeira:

  1. Ajuste o ângulo de esquadria para 0º e o ângulo de bisel para a posição pretendida;
  2. Coloque a protecção ajustável na posição exterior, afastada da lâmina. A distância máxima entre a protecção ajustável (35) e a lâmina da serra (6) é de 8 mm, como indicado na Figura M. Certifique-se de que a protecção não toca na lâmina.
  3. Fixe a peça de trabalho com firmeza. Assegure-se de que o grampo da peça de trabalho é colocado no lado direito;
  4. Ligue a máquina. Certifique-se de que a lâmina da serra atingiu a velocidade máxima;
  5. Em seguida, desça a pega lentamente para que a lâmina da serra corte a peça de trabalho e passe através da ranhura na mesa. Não aplique demasiada pressão na serra, deixe a máquina executar o trabalho;
  6. Puxe a pega com cuidado para cima novamente e desligue-a, libertando o interruptor.

Fazer um corte composto (Fig. M, N)

Siga estes passos para fazer uma combinação de um corte de esquadria e bisel:

  1. Ajuste o ângulo de esquadria e o ângulo de bisel para a posição pretendida;

  2. Coloque a protecção ajustável na posição exterior, afastada da lâmina. A distância máxima entre a protecção ajustável (35) e a lâmina da serra (6) é de 8 mm, como indicado na Figura M. Certifique-se de que a protecção não toca na lâmina.

  3. Fixe a peça de trabalho com firmeza. Assegure-se de que o grampo da peça de trabalho é colocado no lado direito;
  4. Ligue a máquina. Certifique-se de que a lâmina da serra atingiu a velocidade máxima;
  5. Em seguida, desça a pega lentamente para que a lâmina da serra corte a peça de trabalho e passe através da ranhura na mesa. Não aplique demasiada pressão na serra, deixe a máquina executar o trabalho;
  6. Puxe a pega com cuidado para cima novamente e desligue-a, libertando o interruptor.

Utilizar a função de encaixe

Para peças de trabalho extra largas, a máquina está equipada com uma função deslizante. Quando utilizar a função de encaixe, certifique-se de que afrouxa o parafuso de bloqueio das guias telescópicas (29). Puxe a pega (2) para longe da protecção (9) até a lâmina da serra ficar à frente da peça de trabalho. Empurre lentamente o braço da ferramenta para baixo utilizando a pega e, em seguida, empurre a pega (2) na direcção da protecção (9) e serre através da peça de trabalho com um avanço uniforme.

Para as peças de trabalho pequenas, é possível fixar a função de encaixe na posição traseira da serra com o parafuso de bloqueio das guias telescópicas (29). Se for necessária uma largura de corte superior, deve desapertar o parafuso de bloqueio das guias telescópicas (29).

Utilizar o batente longitudinal (Fig. 0)

O batente longitudinal (8) nas extensão da mesa esquerda e direita (10) pode ser utilizado para serrar facilmente as peças de trabalho com o mesmo comprimento.

  1. Mova o batente longitudinal (8) para cima;
  2. Afrouxe o parafuso de bloqueio da extensão da mesa (34);
  3. Regule a extensão da mesa (10) para o comprimento pretendido.
  4. Aperte o parafuso de bloqueio da extensão da mesa (34).

Ajustar o batente de profundidade (Fig. P)

O batente de profundidade pode ser ajustado para limitar a profundidade de corte. Isto pode ser utilizado para serrar facilmente uma ranhura. Para fazê-lo:

  1. Afrouxe a porca serrilhada para regular a profundidade (45);
  2. Ajuste o botão de regulação de profundidade (24) para a profundidade pretendida;
  3. Aperte a porca serrilhada para regular a profundidade (45).

Ligar/desligar o laser (Fig. B)

Coloque o interruptor do laser (46A) na posição "I" para ligar o laser. Coloque o interruptor na posição "O" para desligar o laser.

Ligar/desligar a luz de trabalho LED (Fig. B)

Coloque o interruptor do laser (46B) na posição "I" para ligar a luz de trabalho LED. Coloque o interruptor na posição "O" para desligar a luz de trabalho LED.

Alterar a velocidade (Fig. B)

A serra de esquadria está equipada com dois modos de velocidade, que podem ser alterados utilizando o interruptor de seleção de velocidade (52). De um modo geral, utilize a velocidade “I” mais baixa para trabalhar com metal. Utilize a velocidade “II” mais elevada para madeira.

  • Para utilizar a serra de esquadria a uma velocidade de 3200/min (metal), coloque o interruptor de seleção de velocidade (52) na posição "I".
  • Para utilizar a serra a uma velocidade de 5000 RPM (metal), coloque o interruptor de seleção de velocidade (52) na posição “II”.

Regulação por incrementos

Vonroc MS507AC - Regulação por incrementos - 1

Antes de efectuar qualquer tarefa de ajuste, desligue a ficha de alimentação.

Para garantir um corte rigoroso, as regulações básicas da serra devem ser verificadas e ajustadas antes da primeira utilização, bem como as necessárias após utilização intensiva. Para fazê-lo, são necessárias ferramentas especiais adequadas. O departamento pós-vendas da Vonroc ajuda a efectuar este trabalho de maneira rápida e fiável. Regulação do laser por incrementos (Fig. Q)

Nota: Para testar o funcionamento do laser, a ferramenta eléctrica deve ser ligada à fonte de alimentação.

Vonroc MS507AC - Regulação por incrementos - 2

Quando regular o laser (por exemplo, quando mover o braço da ferramenta), nunca carregue no interruptor para ligar/ desligar. O arranque acidental da ferramenta eléctrica pode causar ferimentos.

Se o laser (18) deixar de indicar a linha de corte correcta, pode regular o laser novamente. Para fazê-lo:

  1. Abra os parafusos da tampa (47) para retirar a tampa dianteira;
  2. Afrouxe os parafusos de regulação do laser (48) e regule o laser, movendo-o até o feixe laser tocar nos dentes da lâmina da serra (6);
  3. Aperte ambos os parafusos da tampa (47) para montar a tampa dianteira.

Regulação por incrementos do ângulo de bisel de 0° (Fig. R, S)

  1. Regule o ângulo de esquadria e de bisel para 0°;
  2. Baixe a pega (2) e fixe-a utilizando o botão de bloqueio da posição (38);
  3. Bloqueie o movimento deslizante, utilizando o parafuso de bloqueio das guias telescópicas (29);
  4. Regule um calibre de ângulo para 90° e coloque-o em cima da mesa (11), como indicado na Figura S. A perna do calibre de ângulo deve estar alinhada com a lâmina da serra (6), ao longo de todo o comprimento;
  5. Afrouxe a porca de travamento do ângulo de bisel de 0° (50);
  6. Regule o parafuso do batente do ângulo de bisel de 0° (32) até a perna do calibre de ângulo ficar alinhada com a lâmina da serra ao longo de todo o comprimento;
  7. Volte a apertar a porca de travamento do ângulo de bisel de 0° (50).

Em seguida, verifique a posição do indicador de ângulo (19). Se necessário, afrouxe o ponteiro com uma chave de fendas Philips, regule para a posição 0° na régua do ângulo de bisel (20) e aperte de novo o parafuso de fixação.

Regulação por incrementos do ângulo de bisel de 45° (Fig. R, T)

  1. Regule o ângulo de esquadria e de bisel para 45°;
  2. Baixe a pega (2) e fixe-a utilizando o botão de bloqueio da posição (38);
  3. Bloqueie o movimento deslizante, utilizando o parafuso de bloqueio das guias telescópicas (29);
  4. Regule um calibre de ângulo para 90° e coloque-o em cima da mesa (11), como indicado na Figura T. A perna do calibre de ângulo deve estar alinhada com a lâmina da serra (6), ao longo de todo o comprimento;
  5. Afrouxe a porca de travamento do ângulo de bisel de 45° (49);
  6. Regule o parafuso do batente do ângulo de bisel de 45° (31) até a perna do calibre de ângulo ficar alinhada com a lâmina da serra ao longo de todo o comprimento;
  7. Volte a apertar a porca de travamento do ângulo de bisel de 45° (49).

Em seguida, verifique a posição do indicador de ângulo (19). Se necessário, afrouxe o ponteiro com uma chave de fendas Philips, regule para a posição 45° na régua do ângulo de bisel (20) e aperte de novo o parafuso de fixação.

Regulação por incrementos do ângulo de esquadria de 0° (Fig. U, V)

  1. Regule um calibrador de ângulo de 0° na mesa (11) e posicione-o entre a protecção (9) e a lâmina da serra (6);
  2. A perna do calibrador de ângulo deve ficar alinhada com a lâmina da serra (6) ao longo do comprimento;
  3. Afrouxe os quatro parafusos da protecção (51) e regule a protecção (9) até a perna do calibre de ângulo ficar alinhada com a lâmina da serra ao longo de todo o comprimento;
  4. Volte a apertar os quatro parafusos da protecção (51) novamente. Em seguida, verifique a posição do indicador de ângulo (17). Se necessário, afrouxe o ponteiro com uma chave de fendas Philips, regule para a posição 0° na régua do ângulo de esquadria (16) e aperte de novo o parafuso de fixação.

5. MANUTENÇÃO

Vonroc MS507AC - MANUTENÇÃO - 1

Certifique-se sempre de que a máquina não está ligada à rede eléctrica quando efectuar tarefas de manutenção no mecanismo.

Limpe a caixa da máquina com frequência com um pano macio, de preferência após cada utilização. Certifique-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos.

Limpeza dos resguardos de protecção

Antes de utilizar a máquina, verifique sempre se o resguardo de protecção (4) e o resguardo de protecção retráctil (5) apresentam resíduos. Retire a serradura e as farpas utilizando uma escova ou uma ferramenta semelhante.

Substituir a inserção da mesa

Vonroc MS507AC - Substituir a inserção da mesa - 1

Substitua de imediato as inserções de mesa danificadas.

Se uma inserção da mesa (13) estiver danificada, há o risco de peças pequenas fiquem presas entre a inserção da mesa e a lâmina da serra, bloqueando a lâmina da serra. Para substituir a inserção da mesa:

  1. Retire os parafusos da inserção da mesa com uma chave de fendas Philips. Se necessário, regule o ângulo de esquadria e bisel para ter acesso a estes parafusos;
  2. Retire a inserção da mesa;
  3. Instale a nova inserção da mesa;
  4. Aperte os parafusos com uma chave de fendas Philips.

Guias telescópicas

A sujidade pode danificar as guias telescópicas (25) e, por conseguinte, o funcionamento da máquina.

  • Limpe as guias telescópicas regularmente com um pano macio;
  • Deite algum óleo lubrificante nas guias telescópicas;
  • Mova a serra de esquadria para trás e para a frente para que o óleo fique totalmente espalhado sobre as calhas.

AMBIENTE

Vonroc MS507AC - AMBIENTE - 1

Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/UE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

GARANTIA

Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não têm quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o equipamento apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.

As seguintes circunstâncias estão excluídas desta garantia:

  • Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;
  • Desgastenormal;

  • Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;

  • Se forem utilizadas peças sobresselentes não originais.

Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fins específicos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade.

1. BIZTONSÁGI UTASÍTÁSOK

(PT) Declaramos, sob nossa exclusiva responsabilidade, que este produto está em conformidade com a directiva 2011/65/UE do Parlamento Europeu e com a directiva do conselho de 8 de Junho sobre a restrição da utilização de determinadas substâncias perigosas em equipamento eléctrico e electrónico está em conformidade e de acordo com as seguintes normas e regulamentações:

Índice Clique em um título para acessá-lo
Assistente de manual
Impulsionado pela Anthropic
À espera da sua mensagem
Informações do produto

Marca : Vonroc

Modelo : MS507AC

Categoria : Serra
