Tipo de producto	Sierra ingletadora (radial) deslizante
Marca	Vonroc
Modelo	MS507AC
Tensión de alimentación	220-240 V~, 50 Hz
Potencia absorbida	2000 W (S1) / 2200 W (S6 25%)
Velocidad en vacío	Velocidad I: 3200 rpm; Velocidad II: 4500 rpm
Ángulos de inglete	-45° a +45°
Ángulos de bisel	-45° a 0° (izquierda, simple)
Diámetro de hoja	255 mm
Agujero de hoja	30 mm
Número de dientes	48
Capacidad de corte (0° inglete / 0° bisel)	90 x 340 mm (Alto x Largo)
Peso	14,7 kg
Nivel de presión sonora (Lpa)	92 +3 dB(A)
Nivel de potencia sonora (Lwa)	105 +3 dB(A)
Clase de protección	Clase II (doble aislamiento)
Láser	Clase 2, 650 nm, < 1 mW
Funciones adicionales	Selector de velocidad, proyector LED, tope de profundidad, función deslizante, tope longitudinal
Sistema de extracción	Bolsa para polvo integrada + conector para aspiradora
Mantenimiento	Limpiar regularmente, lubricar las guías, reemplazar el inserto de mesa, verificar las cubiertas de protección
Garantía	Garantía legal contra defectos de piezas y mano de obra

Preguntas frecuentes - MS507AC Vonroc

¿Qué tipo de hoja puedo usar en la sierra MS507AC?

Use únicamente hojas de sierra de un diámetro de 255 mm con un agujero de 30 mm y una velocidad nominal mínima de 4500 rpm. La hoja suministrada es multimaterial, adecuada para madera, plástico y acero dulce de hasta 3 mm. No use nunca hojas de acero HSS ni discos de amolar.

¿Cómo ajustar el láser para que indique correctamente la línea de corte?

Abra los tornillos de la tapa del láser, afloje los tornillos de ajuste y mueva el láser hasta que el haz encuentre el filo de la hoja de sierra. Cierre la tapa y apriete los tornillos. Enchufe la herramienta para probar sin accionar el interruptor de corte.

¿Cómo cambiar la velocidad de corte en la sierra Vonroc MS507AC?

Use el selector de velocidad (marca 52) ubicado en la carcasa. Posición I para una velocidad de 3200 rpm (recomendada para metal). Posición II para una velocidad de 4500 rpm (recomendada para madera).

¿Cómo fijar correctamente una pieza de trabajo en la mesa de la sierra?

Use el dispositivo de sujeción suministrado (fijación para la pieza) insertándolo en uno de los agujeros de la mesa. Ajuste la altura de la varilla roscada, luego apriete firmemente para mantener la pieza contra la guía. Asegúrese de que la pieza esté bien apoyada, especialmente para piezas largas con las extensiones de mesa.

¿Cuáles son las precauciones de seguridad esenciales durante el uso?

Use siempre gafas de protección y una mascarilla antipolvo. Mantenga las manos a más de 100 mm de la hoja. No cruce nunca las manos frente a la hoja. Use la cubierta de protección retráctil y nunca retire las protecciones. Mantenga la pieza firmemente sujeta. Lea el manual completo antes de usar.

¿Cómo mantener las guías de la sierra deslizante?

Limpie regularmente las guías con un paño suave. Aplique unas gotas de lubricante (aceite de máquina) sobre las guías. Luego mueva la cabeza de la sierra hacia adelante y hacia atrás para distribuir el aceite uniformemente. Un mantenimiento regular garantiza un deslizamiento suave y preciso.

¿Qué hacer si la hoja de sierra se bloquea durante el corte?

Suelte inmediatamente el interruptor para detener la máquina. Espere la parada completa de la hoja. Desenchufe el cable. Retire con cuidado la pieza atascada. Verifique que la hoja no esté dañada y que la fijación sea correcta. No intente nunca desatascar la pieza con la hoja en rotación.

¿Cuál es la capacidad de corte máxima de la sierra MS507AC?

La capacidad máxima es de 90 mm de altura y 340 mm de ancho para un corte recto (inglete 0°, bisel 0°). Para un corte en bisel a 45°, la altura se reduce a 45 mm. Para un corte en inglete a 45°, el ancho es de 240 mm. Consulte la tabla de capacidades en el manual para todas las combinaciones.

¿Cómo ajustar el tope de profundidad para ranuras?

Afloje la tuerca moleteada del sistema de ajuste de profundidad (marca 45). Gire el tornillo de ajuste (marca 24) para obtener la profundidad de corte deseada. Apriete la tuerca. El tope de profundidad limita el descenso de la hoja, permitiendo cortes parciales como ranuras.

¿Dónde puedo encontrar piezas de repuesto para mi sierra Vonroc?

Las piezas de repuesto como la hoja de sierra, el inserto de mesa, la bolsa para polvo o el láser están disponibles a través del servicio posventa de Vonroc o de distribuidores autorizados. Use solo piezas originales para garantizar la seguridad y el rendimiento.

MANUAL DE USUARIO MS507AC Vonroc

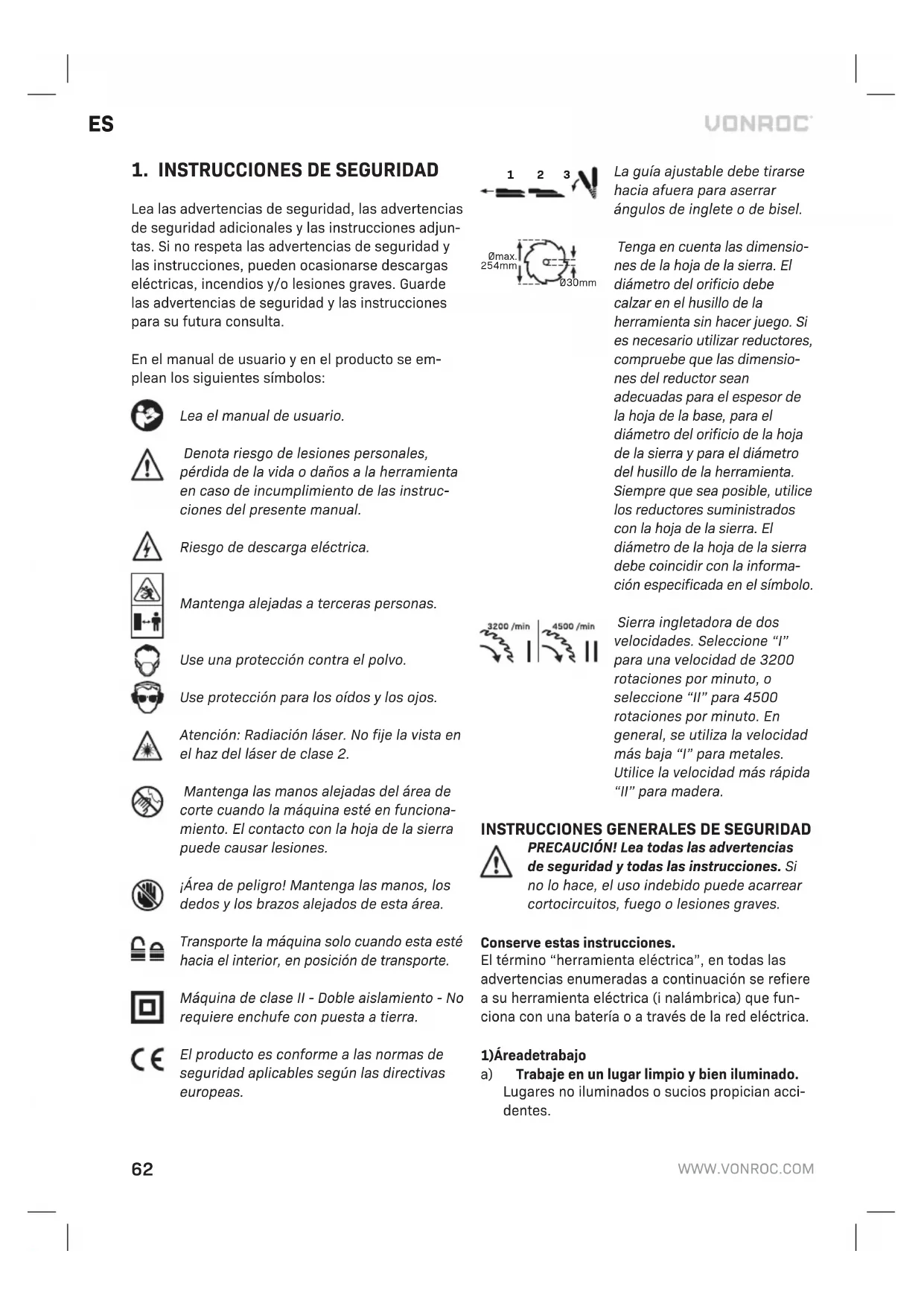

ES Traducción del manual original 62

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. Si no respeta las advertencias de seguridad y las instrucciones, pueden ocasionarse descargas eléctricas, incendios y/o lesiones graves. Guarde las advertencias de seguridad y las instrucciones para su futura consulta.

En el manual de usuario y en el producto se emplean los siguientes símbolos:

Lea el manual de usuario.

Denota riesgo de lesiones personales, pérdida de la vida o daños a la herramienta en caso de incumplimiento de las instrucciones del presente manual.

Riesgo de descarga eléctrica.

Mantenga alejadas a terceras personas.

Use una protección contra el polvo.

Use protección para los oídos y los ojos.

Atención: Radiación láser. No fije la vista en el haz del láser de clase 2.

Mantenga las manos alejadas del área de corte cuando la máquina esté en funcionamiento. El contacto con la hoja de la sierra puede causar lesiones.

¡Área de peligro! Mantenga las manos, los dedos y los brazos alejados de esta área.

Transporte la máquina solo cuando esta esté hacia el interior, en posición de transporte.

Máquina de clase II - Doble aislamiento - No requiere enchufe con puesta a tierra.

El producto es conforme a las normas de seguridad aplicables según las directivas europeas.

La guía ajustable debe tirarse hacia afuera para aserrar ángulos de inglete o de bisel.

Tenga en cuenta las dimensiones de la hoja de la sierra. El diámetro del orificio debe calzar en el husillo de la herramienta sin hacer juego. Si es necesario utilizar reductores, compruebe que las dimensiones del reductor sean adecuadas para el espesor de la hoja de la base, para el diámetro del orificio de la hoja de la sierra y para el diámetro del husillo de la herramienta. Siempre que sea posible, utilice los reductores suministrados con la hoja de la sierra. El diámetro de la hoja de la sierra debe coincidir con la información especificada en el símbolo.

Sierra ingletadora de dos velocidades. Seleccione “I” para una velocidad de 3200 rotaciones por minuto, o seleccione “II” para 4500 rotaciones por minuto. En general, se utiliza la velocidad más baja “I” para metales. Utilice la velocidad más rápida “II” para madera.

INSTRUCCIONES GENERALES DE SEGURIDAD

PRECAUCIÓN! Lea todas las advertencias de seguridad y todas las instrucciones. Si

no lo hace, el uso indebido puede acarrear cortocircuitos, fuego o lesiones graves.

El término “herramienta eléctrica”, en todas las advertencias enumeradas a continuación se refiere a su herramienta eléctrica (i nalámbrica) que funciona con una batería o a través de la red eléctrica.

1)Áreadetrabajo

a) Trabaje en un lugar limpio y bien iluminado. Lugares no iluminados o sucios propician accidentes.

b) No use herramientas eléctricas donde haya riesgo de fuego o explosión, p.ej: cerca de líquidos o gases inflamables, polvo etc. Las herramientas eléctricas producen chispas que pueden producir la ignición de partículas de humo.
c) Mantenga a los niños y otras personas alejados mientras utiliza la herramienta eléctrica. Las distracciones pueden hacer que pierda el control de la herramienta.

2) Seguridadeléctrica

a) Cerciórese de que las clavijas de la herra mienta eléctrica están correctamente enchu fadas. Nunca modifique la clavija. No utilice ningún adaptador para la clavija de una herra mienta eléctrica con conexión a tierra. Las clavijas que no se hayan cambiado y los enchufes adecuados reducen el riesgo de cortocircuitos.
b) Evite el contacto humano con superficies con conexiones a tierra como tubos metálicos, con ductos, tubos de la calefacción, radiadores y refrigeradores. El riesgo de cortocircuitos es mayor cuando el cuerpo está en contacto con el suelo.
c) No use herramientas eléctricas bajo la lluvia o en entornos húmedos. Si entra agua en una herramienta eléctrica aumenta el riesgo de cortocircuito.
d) No utilice el cable para todo. Nunca utilice el cable para mover la máquina, empujarla o sa car la clavija del enchufe. Mantenga el cable alejado del calor, aceite, zonas cortantes o pie zas en movimiento. Los cables dañados o en redados aumentan el riesgo de cortocircuito.
e) Use un cable alargador impermeable adecuado para exteriores cuando trabaje con la herramienta eléctrica al aire libre. El riesgo de cortocircuito es menor si utiliza un cable alargador adecuado para exteriores.
f) Si no se puede evitar el uso de la herramienta eléctrica en un lugar húmedo, use suministro protegido mediante dispositivo diferencial residual (DDR). El uso de un DDR reduce el riesgo de choque eléctrico.
h) No permita que la familiaridad adquirida con el uso frecuente de las herramientas le haga confiarse e ignorar los principios de seguridad de las herramientas. Una acción descuidada puede causar lesiones graves en una fracción de segundo.

3) Seguridad personal

a) No se descuide, preste atención a lo que está haciendo y utilice el sentido común mientras trabaje con esta herramienta. No use herramientas eléctricas cuando esté cansado o esté bajo los efectos del alcohol, las drogas o los medicamentos. Un momento de distracción, mientras utilice la herramienta eléctrica, puede provocar lesiones personales graves.
b) Use equipo de protección individual. Use siempre gafas protectoras. El uso en condiciones apropiadas del equipo de seguridad como por ejemplo: mascarilla antipolvo, zapatos antideslizantes de seguridad, casco o protección para los oídos, disminuye el riesgo de sufrir lesiones personales.
c) Evite arranques involuntarios. Asegúrese de que el interruptor está en la posición de apagado antes de conectarlo a la fuente de electricidad. Transportar herramientas eléctricas con el dedo puesto sobre el interruptor o enchufarlas con el interruptor encendido puede causar accidentes.
d) Quite cualquier llave de ajuste antes de encender la herramienta eléctrica. Una llave olvidada junto a una pieza móvil de la herramienta eléctrica puede provocar lesiones personales graves.
e) No se estire demasiado. Mantenga siempre el equilibrio y tenga los pies en el suelo. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.
f)Vístase apropiadamente. No lleve prendas hol- gadas o joyas. Mantenga su pelo, ropa y guantes alejados de las piezas móviles. Las prendas holgadas, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles.
g) Si se han suministrado dispositivos para la extracción y recogida de polvo asegúrese de que estos estén conectados y se utilicen correctamente. El uso de estos dispositivos puede reducir los riesgos relacionados con el polvo.
h) Mantenga las asas y las superficies de agarre secas, limpias y libres de aceite y grasa. Las asas y las superficies de agarre resbaladizas no permiten un manejo y control seguros de la herramienta en situaciones inesperadas.
4) Utilización y cuidados de la herramienta eléctrica
a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para el trabajo que vaya a realizar. Una herramienta eléctrica apropiada realizará un trabajo mejor y más seguro si se utiliza para el objetivo con el que ha sido diseñada.

b) No use herramientas que no pueden encenderse o apagarse con el interruptor. Las herramientas que ya no se puedan encender y apagar son peligrosas y deben repararse.

c) Desenchufe la clavija de la toma de electricidad antes de realizar modificaciones, cambiar accesorios o guardar las herra mientras eléctricas. Tales medidas de seguridad preventivas reducen el riesgo de la puesta en marcha accidental.

d) Mantenga a los niños alejados de una herramienta eléctrica sin utilizar y no permita a per sonas que no estén familiarizadas con la má quina o estas instrucciones utilizar la herramienta. La herramienta eléctrica puede ser peligrosa cuando la utilicen personas sin experiencia.

e) Conserve sus herramientas cuidadosamente. Verifique cualquier desalineación o agarrotamiento de piezas movibles, piezas dañadas y cualquier otra causa, que pudiera repercutir en el buen funcionamiento de la herramienta eléctrica. Si la herramienta está estropeada, repárela antes de utilizarla. Muchos de los accidentes están causados por un manteni miento insuficiente del equipo eléctrico.

f) Mantenga las herramientas de corte limpias y afiladas. Sierras con esquinas cortantes con un buen mantenimiento se bloquean menos y son más fáciles de controlar.

g) Utilice la herramienta eléctrica, accesorios y brocas etc. Siguiendo las instrucciones atendiendo al tipo de herramienta eléctrica y tenga en cuenta las condiciones de trabajo y el tipo de trabajo que se va a realizar. Puede ser peligroso realizar trabajos con la herramienta diferentes de aquellos para los que está diseñada.

5)Servicio

a) Haga reparar su herramienta eléctrica por una persona cualificada, usando solo piezas de repuesto idénticas. Esto garantiza que se mantenga la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS

Las sierras ingletadoras han sido diseñadas para cortar madera o productos semejantes, pero no pueden utilizarse con discos de corte abrasivos para cortar materiales ferrosos tales como barras, varillas, pernos, etc. El polvo abrasivo hace que las piezas móviles como el protector inferior se atasquen. Las chispas que produce el corte

abrasivo pueden encender el protector inferior, la placa de corte y otras piezas plásticas.

- Use mordazas para fijar la pieza de trabajo siempre que sea posible. Si sujeta la pieza de trabajo con la mano, siempre debe mantener la mano a una distancia mínima de 100 mm a cada lado de la hoja de la sierra. No use esta sierra para cortar piezas que sean demasiado pequeñas para fijarlas o sujetarlas con la mano en modo seguro. Si coloca la mano demasiado cerca de la hoja de la sierra, aumenta el riesgo de lesiones por el contacto con la hoja de la sierra.

- La pieza de trabajo debe estar fija y sujeta o sostenida contra la guía y la mesa. No introduzca la pieza de trabajo en la hoja ni corte “a mano al-zada” en ningún caso. Las piezas de trabajo que no estén sujetas o que se muevan pueden ser lanzadas a altas velocidades y causar lesiones.

- Empuje la sierra por la pieza de trabajo. No tire de la sierra a través de la pieza de trabajo. Para hacer un corte, levante la cabeza de la sierra y tire de ella hacia fuera de la pieza de trabajo sin cortar, arranque el motor, presione la cabeza de la sierra hacia abajo y empuje la sierra por la pieza de trabajo. El corte en la carrera de tracción puede hacer que la hoja de la sierra se suba encima de la pieza de trabajo y arroje violentamente el conjunto de la hoja hacia el operador.

- Nunca cruce la mano sobre la línea de corte prevista, ni por delante ni por detrás de la hoja de la sierra. Sujetar la pieza de trabajo con las “manos cruzadas”, es decir, sosteniendo la pieza de trabajo a la derecha de la hoja de la sierra con la mano izquierda o viceversa, es muy peligroso.

- No acerque las manos a más de 100 mm de la hoja de la sierra por detrás de la guía, ni para retirar restos de madera ni por ningún otro motivo, mientras la hoja esté girando. La proximidad de la hoja de la sierra giratoria a las manos puede no ser obvia y usted puede resultar gravemente lesionado.

- Inspeccione la pieza de trabajo antes de cortarla. Si la pieza de trabajo está arqueada o deformada, sujétela con la cara exterior arqueada mirando hacia la guía. Compruebe siempre que no quede ningún espacio entre la pieza de trabajo, la guía y la mesa, a lo largo de la línea de corte. Las piezas de trabajo dobladas o deformadas pueden torcerse o desplazarse y pueden causar atascos al girar la hoja de la sierra durante el

corte. La pieza de trabajo no debe contener clavos ni otros objetos extraños.

- No use la sierra hasta haber despejado la mesa de todo tipo de herramientas, restos de madera, etc.; debe quedar solo la pieza de trabajo. Si algún resto pequeño o trozo suelto de madera u otro objeto entra en contacto con la hoja giratoria, puede ser lanzado a gran velocidad.

- Corte solo una pieza de trabajo a la vez. Si se apilan varias piezas de trabajo, estas no pueden sujetarse ni asegurarse adecuadamente y pueden atascarse en la hoja o desplazarse durante el corte.

- Antes de usar la sierra ingletadora, compruebe que esté montada o colocada sobre una superficie de trabajo nivelada y firme. Una superficie de trabajo plana y firme reduce el riesgo de que la sierra ingletadora se vuelva inestable.

- Planifique su trabajo. Cada vez que cambie el ajuste de bisel o el ángulo de inglete, compruebe que la guía ajustable esté ajustada correctamente para sostener la pieza de trabajo y que no interfiera con la hoja ni con el sistema de protección. Sin encender la sierra y sin ninguna pieza de trabajo en la mesa, mueva la hoja de la sierra haciendo un corte simulado completo para comprobar que no haya interferencias ni riesgo de cortar la guía.

- En caso de que la pieza de trabajo sea más ancha o más larga que el tablero de la mesa, dótese de un soporte adecuado, como extensiones de mesa, caballlete de aserrar, etc. Las piezas de trabajo más largas o más anchas que la mesa de la sierra ingletadora pueden ladearse si no están bien apoyadas. Si la pieza cortada o la pieza de trabajo se ladea, puede levantar el protector inferior o ser lanzada por la hoja giratoria.

- No utilice a otra persona en lugar de una extensión de mesa o como soporte adicional. Un soporte inestable de la pieza de trabajo puede hacer que la hoja se atasque o que la pieza de trabajo se desplace durante la operación de corte, arrastrándole a usted y a su ayudante hacia la hoja giratoria.

- La pieza de corte no debe estar atascada ni presionada de ningún modo contra la hoja giratoria de la sierra. Si está restringida, por ejemplo, si se utilizan topes de longitud, la pieza de corte puede quedar atrapada contra la hoja y ser lanzada violentamente.

- Siempre use unas mordazas o un accesorio diseñado para sujetar adecuadamente materiales redondos como varillas o tubos. Las varillas tienden a girar durante el corte, lo que hace que la hoja “muerda” y arrastre la pieza de trabajo y la mano hacia la hoja.

- Deje que la hoja alcance la velocidad máxima antes de que entre en contacto con la pieza de trabajo. Esto reduce el riesgo de que la pieza de trabajo sea lanzada.

- En caso de atasco de la pieza de trabajo o de la hoja, apague la sierra ingletadora. Espere a que todas las piezas móviles se detengan y desconecte el enchufe de la fuente de alimentación y/o retire la batería. Después libere el material atascado. Si sigue aserrando con la pieza de trabajo atascada puede producirse una pérdida de control o daños a la sierra ingletadora.

- Después de terminar el corte, suelte el interruptor, mantenga baja la cabeza de la sierra y espere a que la hoja se detenga antes de retirar la pieza de corte. Acercar la mano a la hoja de corte cuando aún se mueve es peligroso.

- Sujete firmemente la empuñadura cuando haga un corte incompleto o cuando suelte el interruptor antes de que la cabeza de la sierra quede totalmente en posición baja. El frenado de la sierra puede hacer que la cabeza de la sierra caiga repentinamente hacia abajo, con riesgo de lesiones.

- Mantenga limpia el área de trabajo. Las mezclas de materiales son particularmente peligrosas. El polvo metálico ligero puede incendiarse o explotar.

- No utilice hojas de sierra desafiladas, rajadas, dobladas o dañadas. Las hojas desafiladas o mal colocadas producen una entalladura estrecha que causa fricción excesiva, atascamiento de la hoja y contragolpes.

- No utilice hojas de sierra de acero rápido (HSS). Este tipo de hojas de sierra se rompen fácilmente.

- Use siempre hojas con orificios del eje de tamaño y forma correcta (diamantados vs. redondos). Las hojas de sierra que no coinciden con el orificio de montaje de la sierra se ejecutarán de forma descentrada, causando la pérdida de control.

- No sustituya el láser integrado con un láser de otro tipo. Un láser que no sea compatible con esta herramienta eléctrica puede representar un riesgo para las personas.

• Nunca retire recortes, astillas de madera, etc. del área de corte mientras la herramienta eléctrica esté funcionando. Primero guíe siempre el brazo de la herramienta hacia la posición neutral y después apague la herramienta.
• No toque la hoja de la sierra inmediatamente después de terminar el trabajo, antes déjela enfriar. La hoja de la sierra se calienta mucho durante el trabajo.
• Nunca altere las señales de advertencia en la máquina de modo que sean irreconocibles.
• Si la radiación láser le "golpea" un ojo, debe cerrar los ojos y girar inmediatamente la cabeza para alejarla del haz.
• No utilice ningún instrumento óptico, como prismáticos, para ver la fuente de radiación. Si lo hace, puede dañarse la vista.
• No dirija el rayo láser hacia personas que estén mirando con binoculares o instrumentos similares. Si lo hace, puede dañarles la vista.
• No aporte ninguna modificación al equipo láser. Las opciones de ajuste descritas en este manual de instrucciones pueden utilizarse de forma segura.
• No se ponga en línea con la hoja de la sierra delante de la herramienta eléctrica. Mantén-gase siempre al costado de la hoja de la sierra. Así protegerá su cuerpo contra posibles contra-golpes.
• Mantenga las manos, los dedos y los brazos alejados de la hoja giratoria de la sierra.
• No extienda una mano sobre la otra cuando se encuentre delante del brazo de la herramienta.
• Evite el sobrecalentamiento de los dientes de la sierra. Cuando la hoja de la sierra se sobrecaliente, detenga la máquina. Deje que la hoja de la sierra se enfríe antes de volver a utilizar la máquina.
• Cambie inmediatamente las hojas de la sierra si están dañadas o desgastadas.
• Utilice solo hojas de sierra que se ajusten a las especificaciones de este manual de instrucciones y que hayan sido probadas y marcadas de acuerdo con la norma EN 847-1.
• Si corta piezas curvas o redondas, estas deben estar bien sujetas para evitar que se deslicen. En la línea de corte no debe quedar ningún espacio entre la pieza de trabajo, la guía y la mesa de la sierra. En su caso, deberá fabricar accesorios especiales.

Seguridad eléctrica

Compruebe siempre que la tensión del suministro eléctrico corresponda con la tensión de la placa de características.

• No utilice la máquina si el cable o el enchufe eléctrico han sufrido daños.
• Utilice únicamente cables alargadores que sean adecuados para la potencia nominal de la máquina con un grosor mínimo de 1,5 mm². Si utiliza un cable alargador en rollo, desenrolle totalmente el cable.

- Sielcable de alimentación de esta herramienta eléctrica se daña, debe ser sustituido por un cable de alimentación especialmente preparado, disponible a través de la organización de servicio.

2. INFORMACIÓN DE LA MÁQUINA

Uso previsto

Esta herramienta ha sido concebida como máquina fija para realizar cortes rectos longitudinales y transversales en madera, al hilo y a contrahílo. Además, la máquina puede utilizarse para cortar otros materiales como plástico, metales no ferrosos y placas de acero dulce de hasta 3 mm de espesor. Se pueden cortar ángulos de inglete de -45° a +45° y ángulos de bisel de -0° a +45°. La hoja de sierra suministrada tiene capacidad suficiente y ha sido diseñada especialmente como hoja de sierra multimaterial para aserrar los siguientes materiales: madera, productos derivados de la madera (MDF, aglomerado, contrachapado, tableros alistonados, tablero duro, etc.), madera con clavos y placas de acero dulce de hasta 3 mm de espesor. Nota: Si se manipulan con mucho cuidado, también pueden cortarse con seguridad las maderas que contengan clavos o tornillos no galvanizados. No utilice la hoja de la sierra para cortar materiales galvanizados o maderas que contengan clavos galvanizados. La hoja de la sierra no ha sido diseñada para cortar leña. No utilice la sierra para cortar materiales que no sean los especificados en el manual.

El equipo debe utilizarse únicamente para la finalidad prevista. Cualquier otro uso será considerado indebido. Tenga en cuenta que este equipo no ha sido diseñado para ser usado para aplicaciones comerciales, profesionales o industriales. Nuestra garantía quedará anulada si el equipo es utilizado en

empresas comerciales, profesionales o industriales o para fines equivalentes. De hacerlo, el usuario/ operador será responsable de todos los daños o lesiones que pudiesen derivarse, y el fabricante quedará exento de toda responsabilidad. El equipo debe utilizarse únicamente con las hojas de sierra adecuadas. Se prohíbe utilizar todo tipo de discos de corte o abrasivos. Para utilizar el equipo correctamente, también debe respetarse la información de seguridad y las instrucciones de montaje y de funcionamiento indicadas en este manual.

Todas las personas que utilicen y realicen el mantenimiento del equipo deben haber leído este manual y estar informadas sobre los posibles peligros del equipo. Es asimismo obligatorio cumplir las normas de prevención de accidentes vigentes en su zona. Es también obligatorio cumplir las normas generales de salud y seguridad laboral. El fabricante no se responsabiliza de las modificaciones realizadas en el equipo ni de los daños derivados de tales modificaciones. Aunque el equipo sea utilizado respetando todas las prescripciones, es imposible eliminar todos los factores de riesgo residual.

ESPECIFICACIONES TÉCNICAS

Modelo n.° MS507AC
Tensión 220-240V~
Frecuencia 50 Hz
Potencia de entrada 2000W S1,	2200W S625%
Sin carga Velocidad I: 3200 U/min	Velocidad II: 4500 U/min
Ángulos de inglete -45° <> +45°
Ángulos de bisel -45° <> 0° a la	izquierda,bisel simple
Especificaciones de la hoja dela sierra:DiámetroEspesor de la hoja básicaAncho de corteDiámetro del calibreNúmero de dientes	∅ 255 mm1,6 mm2,2 mm∅ 30 mm48T

Capacidad de la sierra (alto x ancho):Inglete 0° - Bisel 0°Inglete 0° - Bisel 45°Inglete 45° - Bisel 0°Inglete 45° - Bisel 45	90 x 340 mm45 x 340 mm90 x 240 mm45 x 240 mm
Dimensiones mín. pieza de trabajo	3 x 10 mm
Especificaciones del láser:ClaseLongitud de ondaSalida	2650 nm< 1 mW
Peso 14,7 kg
Lpa (nivel de presión acústica)	92 +3 dB(A)
Lwa (nivel de potencia acústica)	105 +3 dB(A)

* S1, modo de funcionamiento en servicio continuo.
* S6, funcionamiento continuo en servicio periódico. Ciclos de trabajo idénticos con un período de carga seguido de un período sin carga. Tiempo de funcionamiento 10 minutos; el ciclo de trabajo es el 25 % del tiempo de funcionamiento.

Nivel de ruido

El nivel de emisión de vibraciones declarado en el presente manual de instrucciones ha sido medido de acuerdo con una prueba normalizada establecida en la normas N 62841-1 y EN 62841-3-9; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas.

• las emisiones de ruido durante el uso real de la herramienta eléctrica pueden diferir de los valores declarados en función de cómo se use la herramienta y, sobre todo, según el tipo de pieza de trabajo;
• es necesario identificar medidas de seguridad para proteger al operario basadas en una estimación de la exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como el tiempo en que la herramienta está apagada y cuando funciona en vacío, además del tiempo de disparo).

Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.

DESCRIPCIÓN

Los números del texto se refieren a los diagramas de las páginas 2-6.

1. Botón de bloqueo

2.Asa

1. Interruptor de encendido/apagado

2. Protector de seguridad

3. Protector de seguridad retráctil

4. Hoja de la sierra

5. Guíaajustable

6. Tope de longitud

9.Guía

1. Extensión de la mesa

11.Mesa

1. Orificios de montaje

2. Placa de corte

3. Perilla de ajuste de inglete

4. Palanca de ajuste de inglete

5. Escala de ángulo de inglete

6. Indicador de ángulo de inglete

18.Láser

1. Indicador de ángulo de bisel

2. Escala para ángulo de bisel

3. Abrazadera de la pieza de trabajo

4. Perilla de ajuste de bisel

23.Rodillo

1. Perno de ajuste de profundidad

25.Barrasdeslizantes

1. Bolsa colectora de polvo

2. Asa de transporte

3. Salida de polvo

4. Perno de bloqueo para barras deslizantes

5. Protector de inclinación trasero

6. Perno de tope de ángulo de bisel a 45°

7. Perno de tope de ángulo de bisel a 0°

8. Perno de bloqueo de mordaza de pieza de trabajo

9. Perno de bloqueo de extensión de la mesa

10. Perno de bloqueo de guía ajustable

11. Perno de ajuste de la guía

12. Protector de inclinación delantero

13. Perilla de bloqueo de posición

39.Tornilloprisionero

1. Interruptor selector de velocidad

2. Brida de sujeción

3. Perno de sujeción

4. Bloqueo del husillo

5. Perilla de la abrazadera de la pieza de trabajo

6. Tuerca moleteada para ajuste de profundidad

46A.Interruptorláser

46B. Interruptor de luz de trabajo LED

1. Tornillo de la tapa del láser

2. Tornillos para el ajuste del láser

3. Tuerca de bloqueo del ángulo de bisel a 45°

4. Tuerca de bloqueo del ángulo de bisel a 0°

5. Pernos de la guía

3.MONTAJE

Antes de realizar cualquier trabajo en la máquina, desenchufe el cable de alimentación de la red eléctrica.

Posición de transporte (Fig. B, C)

La perilla de bloqueo de posición (38) facilita el desplazamiento de la herramienta eléctrica cuando se la transporta a diferentes lugares de trabajo.

Desbloqueo de la posición de transporte (posición de trabajo)

1. Presione ligeramente el asa (2) hacia abajo.

2. Tire de la perilla de bloqueo de posición (38) totalmente hacia fuera y bloqueela en su lugar girándola.

3. Mueva lentamente la empuñadura (2) hacia arriba.

Bloqueo de la posición de transporte (posición de transporte)

Antes de bloquear la herramienta en la posición de transporte, compruebe que el perno de ajuste de profundidad (24) esté ajustado a una profundidad ilimitada. De este modo, el asa (2) puede moverse totalmente hacia abajo sin tocar el tope de profundidad. Además, retire todos los accesorios que no puedan montarse de forma segura en la máquina.

1. Afloje el perno de bloqueo de las barras deslizantes (29), si está apretado.

2. Tire del asa (2) hacia usted y apriete el perno de bloqueo de las barras deslizantes (29).

3. Presione el asa (2) hacia abajo.

4. Bloquee la perilla de bloqueo de posición (38) tirando primero y girándola después.

5. Enrolle el cable de red y átelo con el sujetacable suministrado.

Después de bloquear la máquina en posición de transporte, con el asa de transporte (27) podrá transportarla en modo seguro.

Utilice únicamente el asa de transporte para transportar la máquina, nunca use los protectores.

Instalación de una máquina fija (Fig. A, B, D)

Para garantizar una manipulación segura, la herramienta eléctrica debe montarse sobre una superficie de trabajo plana y estable (p. ej., un banco de trabajo), antes de usarla. La máquina puede instalarse de tres maneras:

1. En un banco de trabajo

En este caso, la máquina debe fijarse al banco de trabajo con tornillos de fijación adecuados. Para hacerlo deberá utilizar los cuatro orificios (12). Como se muestra en la Fig. D.

2. En un bastidor auxiliar

Lea todas las advertencias e instrucciones suministradas con el soporte de la sierra. Si no respeta las advertencias de seguridad y no sigue las instrucciones, pueden ocasionarse descargas eléctricas, incendios y/o lesiones graves.

Monte correctamente el soporte de la sierra antes de montar la herramienta eléctrica. Un montaje correcto es importante para evitar el riesgo de derrumbe.

En este caso, la máquina debe fijarse al bastidor auxiliar con pernos. Para hacerlo deberá utilizar los cuatro orificios (12). El bastidor auxiliar debe estar anclado con 4 pernos a una placa en el suelo que tenga una dimensión de por lo menos 1 metro cuadrado. Monte la herramienta eléctrica en el soporte de la sierra en la posición de transporte.

3.Instalaciónflexible

El fabricante recomienda no efectuar este tipo de instalación.

En circunstancias excepcionales y si no es posible montar la herramienta eléctrica sobre una superficie de trabajo plana y estable, puede improvisar colocándola con los protectores de inclinación.

Sin el protector de inclinación, la herramienta eléctrica no será estable y puede volcarse, especialmente cuando se cortan ángulos máximos de inglete y/o bisel.

• Afloje el tornillo prisionero (39) con una llave hexagonal. Deslice el protector de inclinación trasero (30) totalmente hacia fuera como se muestra en las figuras E1 y E2. Vuelva a apretar el tornillo prisionero (39).
• Gire el protector de inclinación delantero (37) hacia dentro o hacia fuera, como se muestra en la figura F, hasta que la herramienta quede nivelada en la superficie de trabajo.

Comprobación del protector de seguridad (Fig. A)

El protector de seguridad retráctil (5) protege contra el contacto accidental con la hoja de la sierra y contra las virutas de aserrado que vuelan alrededor. Antes del uso, debe comprobar si el protector de la hoja de la sierra funciona correctamente. Para hacerlo, tire del asa (2) hacia abajo y compruebe lo siguiente:

• El protector de seguridad retráctil (5) debe permitir el acceso a la hoja de la sierra (6) sin entrar en contacto con otras piezas.
• Al doblar la sierra hacia arriba a la posición inicial, el protector de seguridad retráctil (5) debe cubrir automáticamente toda la hoja de la sierra (6).

Sustitución de la hoja de la sierra (Fig. G)

Antes de realizar cualquier trabajo en la máquina, desenchufe el cable de alimentación de la red eléctrica.

Cuando monte la hoja de la sierra, use guantes protectores. Peligro de lesiones al tocar la hoja de la sierra.

Utilice únicamente hojas de sierra que correspondan con los datos de las características indicados en las instrucciones de funcionamiento. Use solo hojas de sierra que tengan indicada una velocidad igual o superior a la velocidad indicada en la máquina.

No utilice en ningún caso discos abrasivos como herramienta de corte.

Antes de sustituir la hoja de la sierra, se recomienda vivamente ajustar el ángulo de inglete y el ángulo de bisel en 0°. De lo contrario, el acceso puede ser limitado.

Desmontar la hoja de la sierra

1. Bloquee la sierra en la posición superior utilizando la perilla de bloqueo de posición (38).
2. Introduzca la llave hexagonal en el perno de apriete (42).
3. Gire el perno de apriete (42) con la llave hexagonal (34) y, al mismo tiempo, presione el bloqueo del husillo (43) hasta que encaje.
4. Sujete bien el bloqueo del husillo (43) y afloje el perno de apriete (42) girándolo en sentido horario (rosca a la izquierda).
5. Quite el tornillo de sujeción (42) y la brida de sujeción (41).
6. Doble el protector retráctil (5) hacia arriba. Ahora puede sacar la hoja de la sierra (6).

Montar la hoja de la sierra

Cuando monte la hoja de la sierra, compruebe que la dirección de corte de los dientes (dirección de la flecha de la hoja de la sierra) coincida con la dirección de la flecha del protector (4).

Cuando coloque la hoja de la sierra (6), compruebe que gire libremente en la placa de corte (13) con el ajuste de ángulo en 0° y 45°.

1. Limpie la hoja de la sierra y todas las piezas de sujeción que vaya a montar.
2. Doble el protector retráctil (5) hacia arriba.
3. Monte la hoja de la sierra (6) en la brida interior y después monte la brida de sujeción (41). Compruebe que los lados planos de la brida de sujeción coincidan con los lados planos del eje de la hoja. Compruebe también que el lado convexo de la brida de sujeción esté montado hacia el exterior.
4. Monte el perno de apriete (42) y gírelo con la llave hexagonal y, al mismo tiempo, presione el bloqueo del husillo (43) hasta que encaje.
5. Sujete firmemente el bloqueo del husillo (43) y apriete el tornillo de apriete (42) girándolo en sentido antihorario.

Extracción de polvo (Fig. A, B, W, X)

El lugar de trabajo debe tener una buena ventilación.

Use protección contra el polvo.

El polvo de materiales, como la pintura con plomo y algunos tipos de madera, puede ser perjudicial para la salud. La inhalación de este polvo puede provocar reacciones alérgicas y/o enfermedades respiratorias para el usuario o las personas que se encuentren cerca. Algunos tipos de polvo, como los de roble o haya, han sido clasificados como carcinógenos, especialmente cuando están combinados con aditivos de tratamiento de la madera (cromato, conservador de la madera). Recomendamos vivamente utilizar un sistema de extracción de polvo adecuado para el material siempre que sea posible.

Evite la acumulación de polvo en el lugar de trabajo. El polvo puede inflamarse fácilmente.

El sistema de extracción de polvo puede bloquearse con el polvo, las virutas o los fragmentos de la pieza de trabajo. Por lo tanto, hay que limpiarlo periódicamente. Para hacerlo, deberá:

1. Desconectar el enchufe de la fuente de alimentación.
2. Esperar a que la hoja de la sierra se detenga por completo.
3. Eliminar cualquier obstrucción, si es necesario.

Montaje de la bolsa de polvo (Fig. W)

Presione la abrazadera de la bolsa de polvo (26) y deslícela por la salida de polvo (28) situada en la parte posterior de la máquina. La bolsa de polvo se mantiene en su lugar al soltar la abrazadera.

Conexión de una aspiradora (Fig. X)

El extractor de polvo debe ser adecuado para el material con el cual se trabaja.

Si aspira polvo seco especialmente perjudicial para la salud o cancerígeno, debe usar un extractor de polvo especial.

Puede conectar una manguera de aspiración a la salida de polvo (28). Para hacerlo, solo deberá conectar la manguera de aspiración a la salida de aspiración.

4.FUNCIONAMIENTO

Antes de encender la máquina, compruebe siempre que la hoja de la sierra esté bien colocada. La hoja debe girar suavemente.

Compruebe siempre los protectores de seguridad antes de usar la sierra.

Para todos los cortes, primero debe comprobar que la hoja de la sierra no toque en ningún momento la guía, la abrazadera de la pieza de trabajo ni otras piezas de la máquina. Retire los topes auxiliares montados, si los hubiera, o ajústelos correctamente.

Apoyo de la pieza de trabajo (Fig. H)

Las piezas de trabajo deben estar siempre correctamente apoyadas. Las extensiones de la mesa (10) pueden extenderse a la izquierda y a la derecha para apoyar la pieza de trabajo. Para hacerlo, deberá:

1. Aflojar el perno de bloqueo de la mesa de extensión (34).
2. Mover la mesa de extensión (10) hacia la posición deseada.
3. Apretar el perno de bloqueo de la mesa de extensión (34).

Cuando corte piezas de trabajo extremadamente largas, el extremo libre de tales piezas debe tener un sostén adicional debajo o estar apoyado.

Sujeción de la pieza de trabajo (Fig. H)

Las piezas de trabajo deben estar siempre bien sujetas. La abrazadera de la pieza de trabajo (21) puede colocarse a la izquierda y a la derecha de la pieza de trabajo. Para hacerlo, deberá:

1. Comprobar que la pieza de trabajo esté firmemente presionada contra la guía (9).
2. Insertar la abrazadera de la pieza de trabajo (21) suministrada en uno de los orificios previstos, como se muestra en la figura H.
3. Ajustar la varilla roscada de la abrazadera de la pieza de trabajo (21) a la altura de la pieza de trabajo.
4. Ajustar bien la varilla roscada de la abrazadera de la pieza de trabajo (21) para fijar la pieza de trabajo en su posición. Para aflojarla, solo tiene que aflojar la varilla roscada de la abrazadera de la pieza de trabajo (21).

Con la perilla de sujeción de la pieza de trabajo (44) se puede ajustar más rápidamente la altura de la abrazadera de la pieza de trabajo (21). Tras ajustar la altura, apriete siempre bien la varilla roscada de la abrazadera de la pieza de trabajo (21) para fijar la pieza de trabajo en su posición.

Ajuste de la guía (Fig. H)

Ajuste siempre la guía de acuerdo con el tipo de corte específico.

Para aserrar ángulos de inglete y/o de bisel, debe desplazar la guía ajustable (7) en función de la dirección de corte. De este modo, la pieza de trabajo siempre está sostenida correctamente por la guía en todas las condiciones. Para hacerlo, deberá:

1. Aflojar el perno de bloqueo de la guía ajustable (35).
2. Ajustar la guía de acuerdo con el corte que desee efectuar. Para cortes de inglete o rectos, la guía debe desplazarse hacia dentro, hacia la hoja de la sierra (máx. 8 mm), y no debe tocar la hoja. Para cortes de bisel, la guía debe desplazarse hacia afuera de la hoja (máx. 8 mm), y no debe tocar la hoja.
3. Afloje el perno de bloqueo de la guía ajustable (35).
4. Para que la hoja no entre en contacto con la guía ajustable (35), se aconseja realizar una prueba del movimiento de la hoja, sin encender la máquina.

Ajuste del ángulo de inglete (Fig. A)

El ángulo de inglete puede ajustarse entre 45° a la izquierda y 45° a la derecha. Para un ajuste rápido y preciso de los ángulos de inglete de uso corriente, la mesa de la sierra tiene ángulos predeterminados en 0°, 15°, 22,5°, 30° y 45°.

Ajuste del ángulo de inglete a los valores predeterminados:

1. Afloje la perilla de ajuste de inglete (14).
2. Tire de la palanca de ajuste de ingletes (15) y gire la mesa (11) a la izquierda o a la derecha hasta el ajuste predeterminado que prefiera. El ángulo se puede leer en la escala de ángulo de inglete (16) usando el indicador de ángulo de inglete (17).
3. Suelte la palanca. Debe oír que la palanca enca- ja en la muesca del ajuste predeterminado.
4. Apriete la perilla de ajuste de inglete (14).

Ajuste del ángulo de inglete en cualquier ángulo que se desee:

1. Afloje la perilla de ajuste de inglete (14).
2. Tire de la palanca de ajuste de inglete (15) y gire la mesa (11) a la izquierda o a la derecha hasta la posición que desee. El ángulo se puede leer en la escala de ángulo de inglete (16) usando el indicador de ángulo de inglete (17).
3. Suelte la palanca y apriete la perilla de ajuste de inglete (14).

Ajuste del ángulo de bisel (Fig. A, B)

El ángulo de bisel puede ajustarse entre 0° y +45° a la izquierda. Para hacerlo, deberá:

1. Aflojar la perilla de ajuste de bisel (22).
2. Inclinar la sierra con el asa (2) hasta que el indicador (19) lea la posición deseada en la escala de ángulo de bisel (20).
3. Aflojar la perilla de ajuste de bisel (22).

Encendido y apagado de la máquina (Fig. A)

• Para encender la máquina, mantenga pulsado el botón de desbloqueo (1) y pulse el interruptor de encendido/apagado (3).
• Para parar la máquina, suelte el interruptor de encendido/apagado (3).

Nota: esta máquina está equipada con un sistema electrónico de arranque suave. Espere siempre a que la hoja alcance la velocidad máxima antes de iniciar el corte.

Realización de un corte transversal (Fig. I, J)

Siga los siguientes pasos para cortar perpendicu- larmente a la veta de la madera:

1. Ajuste el ángulo de inglete y el ángulo de bisel en 0°.
2. Desplace la guía ajustable a la posición interior, hacia la hoja. La distancia máxima entre la guía ajustable (35) y la hoja de la sierra (6) es de 8 mm, como se muestra en la figura J. Comprue-be que la guía no toque la hoja.
3. Sujete firmemente la pieza de trabajo.
4. Encienda la máquina. Compruebe que la hoja de la sierra haya alcanzado la velocidad máxima.
5. Ahora baje lentamente el asa para que la hoja de la sierra corte la pieza de trabajo y pase a través de la ranura de la mesa. No ejercite demasiada fuerza sobre la sierra, déjela hacer el trabajo.
6. Vuelva a levantar suavemente el asa y apague la máquina soltando el interruptor.

Realización de un corte de inglete (Fig. J, K)

Siga los siguientes pasos para realizar un corte angular a la superficie de la madera:

1. Ajuste el ángulo de inglete en la posición que desee, y el ángulo de bisel en 0°.
2. Desplace la guía ajustable a la posición interior, hacia la hoja. La distancia máxima entre la guía ajustable (35) y la hoja de la sierra (6) es de 8 mm, como se muestra en la figura J. Compruebe que la guía no toque la hoja.
3. Sujete firmemente la pieza de trabajo.
4. Encienda la máquina. Compruebe que la hoja de la sierra haya alcanzado la velocidad máxima.
5. Ahora baje lentamente el asa para que la hoja de la sierra corte la pieza de trabajo y pase a través de la ranura de la mesa. No ejercite demasiada fuerza sobre la sierra, déjela hacer el trabajo.
6. Vuelva a levantar suavemente el asa y apague la máquina soltando el interruptor.

Realización de un corte de bisel (Fig. L, M)

Siga los siguientes pasos para realizar un corte angular en el borde de la madera:

1. Ajuste el ángulo de inglete en 0° y el ángulo de bisel en la posición que desee.
2. Desplace la guía ajustable a la posición exterior, alejándola de la hoja. La distancia máxima entre la guía ajustable (35) y la hoja de la sierra (6) es de 8 mm, como se muestra en la figura M. Compruebe que la guía no toque la hoja.
3. Sujete firmemente la pieza de trabajo. Compruebe que la abrazadera de la pieza de trabajo esté a la derecha.
4. Encienda la máquina. Compruebe que la hoja de la sierra haya alcanzado la velocidad máxima.
5. Ahora baje lentamente el asa para que la hoja de la sierra corte la pieza de trabajo y pase a través de la ranura de la mesa. No ejercite demasiada fuerza sobre la sierra, déjela hacer el trabajo.
6. Vuelva a levantar suavemente el asa y apague la máquina soltando el interruptor.

Realización de un corte compuesto (Fig. M, N)

Siga los siguientes pasos para hacer un corte combinado de inglete y de bisel:

1. Ajuste el ángulo de inglete y el ángulo de bisel en la posición que desee.
2. Desplace la guía ajustable a la posición exterior, alejándola de la hoja. La distancia máxima entre la guía ajustable (35) y la hoja de la sierra (6)

es de 8 mm, como se muestra en la figura M. Compruebe que la guía no toque la hoja.

1. Sujete firmemente la pieza de trabajo. Compruebe que la abrazadera de la pieza de trabajo esté a la derecha.
2. Encienda la máquina. Compruebe que la hoja de la sierra haya alcanzado la velocidad máxima.
3. Ahora baje lentamente el asa para que la hoja de la sierra corte la pieza de trabajo y pase a través de la ranura de la mesa. No ejercite demasiada fuerza sobre la sierra, déjela hacer el trabajo.
4. Vuelva a levantar suavemente el asa y apague la máquina soltando el interruptor.

Uso de la función de deslizamiento

Para piezas de trabajo extremadamente anchas, la máquina está equipada con una función de deslizamiento. Cuando vaya a usar la función de deslizamiento, afloje el perno de bloqueo de las barras deslizantes (29). Tire del asa (2) hacia fuera de la guía (9) hasta que la hoja de la sierra quede delante de la pieza de trabajo. Guíe lentamente el brazo de la herramienta hacia abajo usando el asa y después empuje el asa (2) hacia la guía (9) y corte la pieza de trabajo avanzando en modo uniforme. En caso de piezas de trabajo pequeñas, se puede ajustar la función de deslizamiento en la posición trasera de la sierra con el perno de bloqueo de las barras deslizantes (29). Si desea un mayor ancho de corte, debe aflojar el perno de bloqueo de las barras deslizantes (29).

Uso del tope de longitud (Fig. 0)

El tope de longitud (8) de las extensiones de la mesa izquierda y derecha (10) puede utilizarse para cortar con facilidad piezas de trabajo de la misma longitud.

1. Desplace el tope de longitud (8) hacia arriba.
2. Afloje el perno de bloqueo de la mesa de extensión (34).
3. Ajuste la mesa de extensión (10) en la longitud que desee.
4. Apriete el perno de bloqueo de la mesa de extensión (34).

Ajuste del tope de profundidad (Fig. P)

El tope de profundidad puede ajustarse para limitar la profundidad de corte. Este tope puede utilizarse para hacer fácilmente una ranura. Para hacerlo, deberá:

1. Aflojar la tuerca moleteada de ajuste de profundidad (45).

2. Ajustar la perilla de ajuste de profundidad (24) a la profundidad que desee.

3. Apretar la tuerca moleteada de ajuste de profundidad (45).

Encendido/apagado del láser (Fig. B)

Ponga el interruptor del láser (46A) para cambiar a la posición 'l' para encender el láser. Ponga el interruptor en la posición 'O' para apagar el láser.

Encender/apagar la luz de trabajo LED (Fig. B)

Ponga el interruptor láser (46B) para cambiar a la posición 'I' para encender la luz de trabajo LED. Ponga el interruptor en la posición 'O' para apagar la luz de trabajo LED.

Cambio de velocidad (Fig. B)

La sierra ingletadora tiene dos modos de velocidad, que pueden cambiarse usando el interruptor selector de velocidad (52). En general, se utiliza la velocidad más baja "I" para metales. Utilice la velocidad más rápida "II" para madera.

• Para utilizar la sierra ingletadora a la velocidad de 3200/min (metal), coloque el interruptor selector de velocidad (52) en la posición "I".
• Para utilizar la sierra ingletadora a la velocidad de 5000/min (madera), coloque el interruptor selector de velocidad (52) en la posición "II".

Ajuste fino

Antes de realizar cualquier ajuste, desconecte el enchufe de la red eléctrica.

Para asegurar cortes precisos, debe comprobar y ajustar los ajustes básicos de la sierra antes del primer uso y también después de un uso intensivo. Para ello se requieren herramientas especiales adecuadas. El servicio de postventa de Vonroc le ayudará a realizar este trabajo en modo rápido y fiable.

Ajuste fino del láser (Fig. Q)

Nota: Para comprobar el funcionamiento del láser, la batería debe estar colocada en la herramienta eléctrica.

Cuando ajuste el láser (p. ej., cuando mueva el brazo de la herramienta), nunca active el interruptor de encendido/apagado. El arranque accidental de la herramienta eléctrica puede causar lesiones.

Si el láser (18) deja de indicar la línea de corte correcta, tiene que reajustar el láser. Para hacerlo, deberá:

1. Desenroscar los tornillos de la tapa (47) para retirar la tapa frontal.
2. Aflojar los tornillos de ajuste del láser (48) y ajustar el láser moviéndolo hasta que el haz del láser "toque" los dientes de la hoja de la sierra (6).
3. Colocar la tapa frontal y apriete los dos tornillos de la tapa (47).

Ajuste fino del ángulo de bisel de 0° (Fig. R, S)

1. Ajuste el ángulo de inglete y el ángulo de bisel en 0°.
2. Baje el asa (2) y fíjela con la perilla de bloqueo de posición (38).
3. Bloquee el movimiento de deslizamiento con el perno de bloqueo de las barras deslizantes (29).
4. Ajuste un goniómetro a 90° y colóquelo sobre la mesa (11), como se muestra en la figura S. La pata del goniómetro debe estar a nivel con la hoja de la sierra (6) a lo largo de toda su longitud.
5. Afloje la tuerca de bloqueo del ángulo de bisel en 0° (50).
6. Ajuste el perno de tope de ángulo de bisel a 0°(32) hasta que la pata del goniómetro esté a nivel con la hoja de la sierra a lo largo de toda su longitud.
7. Vuelva a apretar la tuerca de bloqueo de ángulo de bisel en 0° (50).

Después compruebe la posición del indicador de ángulo (19). Si es necesario, afloje el puntero con un destornillador Philips, colóquelo en la posición 0° de la escala de ángulo de bisel (20) y vuelva a apretar el tornillo de sujeción.

Ajuste fino del ángulo de bisel en 45° (Fig. R, T)

1. Ajuste el ángulo de inglete y el ángulo de bisel en 45°.
2. Baje el asa (2) y fijela con la perilla de bloqueo de posición (38).
3. Bloquee el movimiento de deslizamiento con el perno de bloqueo de las barras deslizantes (29).
4. Ajuste un goniómetro a 90° y colóquelo sobre la mesa (11), como se muestra en la figura T. La pata del goniómetro debe estar a nivel con la hoja de la sierra (6) a lo largo de toda su longitud.

5. Afloje la tuerca de bloqueo del ángulo de bisel en 45° (49).

6. Ajuste el perno de tope de ángulo de bisel a 45°(31) hasta que la pata del goniómetro esté a nivel con la hoja de la sierra a lo largo de toda su longitud.

7. Vuelva a apretar la tuerca de bloqueo de ángulo de bisel en 45° (49).

Después compruebe la posición del indicador de ángulo. (19). Si es necesario, afloje el puntero con un destornillador Philips, colóquelo en la posición de 45° de la escala de ángulo de bisel (20) y vuelva a apretar el tornillo de sujeción.

Ajuste fino del ángulo de inglete a 0° (Fig. U, V)

1. Coloque un goniómetro a 0° en la mesa (11), entre la guía (9) y la hoja de la sierra (6).
2. La pata del goniómetro debe estar a nivel con la hoja de la sierra (6) en toda su longitud.
3. Afloje los cuatro pernos de la guía (51) y ajuste la guía (9) hasta que la pata del goniómetro esté a nivel con la hoja de la sierra a lo largo de toda su longitud.
4. Vuelva a apretar los cuatro pernos de la guía (51). Después compruebe la posición del indicador de ángulo (17). Si es necesario, afloje el puntero con un destornillador Philips, colóquelo en la posición 0° de la escala de ángulo de inglete (16) y vuelva a apretar el tornillo de sujeción.

5.MANTENIMIENTO

Antes de realizar la limpieza y el mantenimiento, apague siempre la máquina y extraiga el paquete de baterías de la máquina.

Limpie regularmente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Compruebe que los orificios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos.

Limpieza de los protectores de seguridad

Antes de utilizar la máquina, compruebe siempre que no haya residuos en el protector de seguridad (4) ni en el protector de seguridad retráctil (5). Elimine el aserrín y las astillas viejas con un cepillo o una herramienta similar.

Sustitución del inserto de la mesa

Sustituya inmediatamente los insertos de la mesa cuando estén dañados.

Si el inserto de la mesa (13) está dañado, existe el riesgo de que las piezas pequeñas se metan entre el inserto de la mesa y la hoja de la sierra, bloqueando la hoja de la sierra. Para sustituir el inserto de la mesa:

1. Extraiga los tornillos del inserto de la mesa con un destornillador de tornillos Philips. Si es necesario, ajuste el ángulo de inglete y de bisel para poder acceder a estos tornillos.
2. Extraiga el inserto de la mesa.
3. Instale un nuevo inserto de mesa.
4. Apriete los tornillos con un destornillador de tornillos Philips.

Barras deslizantes

La suciedad puede dañar las barras deslizantes (25) y con ello el funcionamiento de la máquina.

• Limpie periódicamente las barras deslizantes con un paño suave.
• Eche unas gotas de aceite lubricante sobre las barras deslizantes.
• Mueva la sierra de inglete hacia delante y hacia atrás para que el aceite se extienda por todas las barras.

MEDIOAMBIENTE

Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Solo para países de la Comunidad Europea

No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

CONDICIONES DE GARANTÍA

Los productos VONROC han sido desarrollados con los más altos estándares de calidad y VONROC garantiza que están exentos de defectos relacionados con los materiales y la fabricación durante el periodo legalmente estipulado, a contar desde

la fecha de compra original. En caso de que el producto presente defectos relacionados con los materiales y/o la fabricación durante este periodo, póngase directamente en contacto VONROC.

La presente garantía se excluye en los siguientes casos:

• Si centros de servicios no autorizados han realizado o han intentado realizar reparaciones y/o alteraciones a la máquina.
• Si se ha producido un desgaste normal.
• Si la herramienta ha sido mal tratada o usada en modo impropio, o se ha realizado incorrectamente su mantenimiento.
• Si se han utilizado piezas de repuesto no originales.

La presente constituye la única garantía implícita y explícita que ofrece la compañía. No existen otras garantías explícitas o implícitas que excedan las citadas aquí, incluidas las garantías implícitas de comerciabilidad e idoneidad para una finalidad en especial. VONROC no será considerada responsable en ningún caso por daños incidentales o consecuentes. Los recursos a disposición de los distribuidores se limitan a la reparación o a la sus-titución de las unidades o piezas no conformes.

El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.

1. ISTRUZIONI DI SICUREZZA

Risco de choque eléctrico.

2) Segurança eléctrica

3) Segurança eléctrica

Monte o suporte da serra correctamente antes de montar a ferramenta eléctrica.
