Ürün tipi	Kayan gönye testere (radyal)
Marka	Vonroc
Model	MS507AC
Besleme gerilimi	220-240 V~, 50 Hz
Giriş gücü	2000 W (S1) / 2200 W (S6 25%)
Boşta devir sayısı	Hız I: 3200 dev/dk ; Hız II: 4500 dev/dk
Gönye açıları	-45° ile +45°
Eğim açıları	-45° ila 0° (sol, tek)
Bıçak çapı	255 mm
Mil deliği çapı	30 mm
Diş sayısı	48
Kesme kapasitesi (0° gönye / 0° eğim)	90 x 340 mm (Y x G)
Ağırlık	14,7 kg
Ses basınç seviyesi (Lpa)	92 +3 dB(A)
Ses gücü seviyesi (Lwa)	105 +3 dB(A)
Koruma sınıfı	Sınıf II (çift yalıtım)
Lazer	Sınıf 2, 650 nm, < 1 mW
Ek fonksiyonlar	Hız seçici, LED projektör, derinlik dayanağı, kayma fonksiyonu, uzunluk dayanağı
Toz emme sistemi	Entegre toz torbası + vakum bağlantısı
Bakım	Düzenli olarak temizleyin, kızakları yağlayın, tabla soketini değiştirin, koruyucu kapağı kontrol edin
Garanti	Parça ve işçilik hatalarına karşı yasal garanti

Sık sorulan sorular - MS507AC Vonroc

MS507AC testerede hangi tip bıçak kullanabilirim?

Sadece 255 mm çapında, 30 mm mil deliği ve minimum 4500 dev/dk nominal hıza sahip testere bıçakları kullanın. Birlikte verilen bıçak, ahşap, plastik ve 3 mm'ye kadar yumuşak çelik için uygun çok amaçlıdır. Asla HSS çelik bıçak veya taşlama diskleri kullanmayın.

Kesme çizgisini doğru göstermesi için lazer nasıl ayarlanır?

Lazer kapağının vidalarını açın, ayar vidalarını gevşetin ve lazer ışını testere bıçağının kesici kenarına gelene kadar lazeri hareket ettirin. Kapağı kapatın ve vidaları sıkın. Kesme şalterine basmadan test etmek için aleti fişe takın.

Vonroc MS507AC testerede kesme hızı nasıl değiştirilir?

Karter üzerinde bulunan hız seçiciyi (referans 52) kullanın. Metal için önerilen 3200 dev/dk hız için I konumu. Ahşap için önerilen 4500 dev/dk hız için II konumu.

Testere tablasına bir iş parçası nasıl doğru şekilde sabitlenir?

Birlikte verilen sıkıştırma aparatını (iş parçası sabitleme) tabla deliklerinden birine takarak kullanın. Dişli çubuğun yüksekliğini ayarlayın, ardından parçayı kılavuza dayayarak sıkıca sıkın. Özellikle uzun parçalar için tabla uzantılarıyla iş parçasının iyi desteklendiğinden emin olun.

Kullanım sırasında temel güvenlik önlemleri nelerdir?

Her zaman koruyucu gözlük ve toz maskesi takın. Ellerinizi bıçaktan 100 mm'den fazla uzakta tutun. Ellerinizi asla bıçağın önünde çaprazlamayın. Geri çekilebilir koruyucu kapağı kullanın ve korumaları asla çıkarmayın. Parçayı sıkıca sıkıştırın. Kullanmadan önce tüm kılavuzu okuyun.

Kayan testerenin kızakları nasıl bakım yapılır?

Kızakları düzenli olarak yumuşak bir bezle temizleyin. Kızaklara birkaç damla yağlayıcı (makine yağı) uygulayın. Ardından testere kafasını ileri geri hareket ettirerek yağı eşit şekilde dağıtın. Düzenli bakım, pürüzsüz ve hassas kayma sağlar.

Kesme sırasında testere bıçağı sıkışırsa ne yapmalı?

Makineyi durdurmak için şalteri hemen bırakın. Bıçağın tamamen durmasını bekleyin. Fişi çekin. Sıkışmış parçayı dikkatlice çıkarın. Bıçağın hasarlı olmadığını ve sabitlemenin doğru olduğunu kontrol edin. Dönen bıçakla parçayı asla çıkarmaya çalışmayın.

MS507AC testerenin maksimum kesme kapasitesi nedir?

Maksimum kapasite, düz kesim (gönye 0°, eğim 0°) için 90 mm yükseklik ve 340 mm genişliktir. 45° eğim kesiminde yükseklik 45 mm'ye düşer. 45° gönye kesiminde genişlik 240 mm'dir. Tüm kombinasyonlar için kılavuzdaki kapasite tablosuna bakın.

Kanallar için derinlik dayanağı nasıl ayarlanır?

Derinlik ayar sisteminin tırtıllı somununu (referans 45) gevşetin. İstenen kesme derinliğini elde etmek için ayar vidasını (referans 24) çevirin. Somunu sıkın. Derinlik dayanağı, bıçağın inişini sınırlayarak kanallar gibi kısmi kesimlere izin verir.

Vonroc testerem için yedek parçaları nerede bulabilirim?

Testere bıçağı, tabla soketi, toz torbası veya lazer gibi yedek parçalar Vonroc satış sonrası servisi veya yetkili bayilerden temin edilebilir. Güvenlik ve performansı garanti etmek için yalnızca orijinal parçalar kullanın.

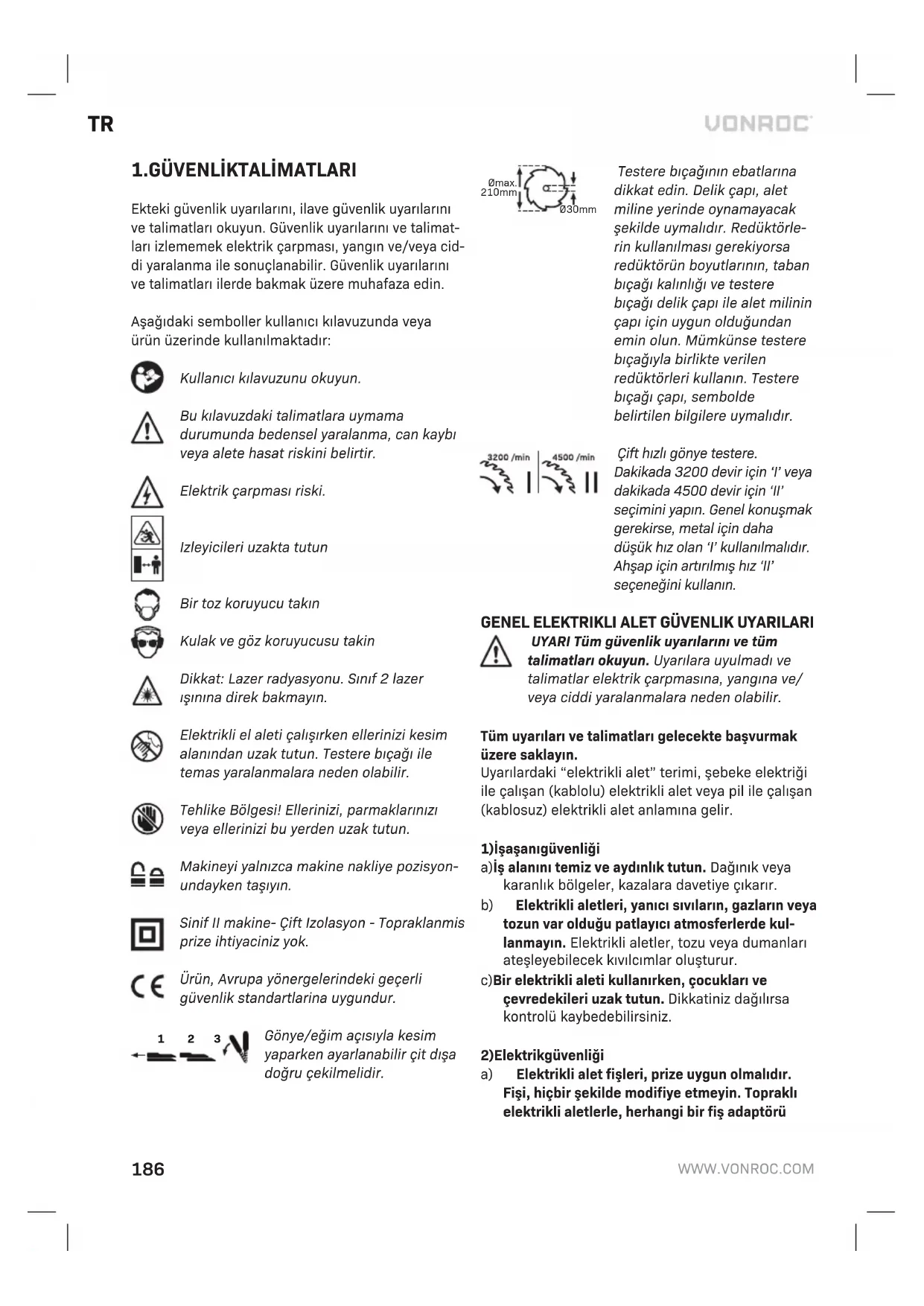

KULLANIM KILAVUZU MS507AC Vonroc

TR Orijinal talimatların çevirisi 186

A

B

1. GÜVENLİKTALİMATLARI

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarılarını ve talimatları ilerde bakmak üzere muhafaza edin.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasat riskini belirtir.

Elektrik çarpması riski.

Izleyicileri uzakta tutun

Bir toz koruyucu takın

Kulak ve göz koruyucusu takin

Dikkat: Lazer radyasyonu. Sınıf 2 lazer ışınına direk bakmayın.

Elektrikli el aleti çalışırken ellerinizi kesim alanından uzak tutun. Testere bıçağı ile temas yaralanmalara neden olabilir.

Tehlike Bölgesi! Ellerinizi, parmaklarını veya ellerinizi bu yerden uzak tutun.

Makineyi yalnızca makine nakliye pozisyon- undayken taşıyın.

Sinif II makine- Çift Izolasyon - Topraklanmis prize ihtiyaciniz yok.

Ürün, Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

Gönye/eğim açısıyla kesim yaparken ayarlanabilir çit dışa doğru çekilmelidir.

Testere bıçağının ebatlarına dikkat edin. Delik çapı, alet miline yerinde oynamayacak şekilde uymalıdır. Redüktörlerin kullanılması gerekiyorsa redüktörün boyutlarının, taban bıçağı kalınlığı ve testere bıçağı delik çapı ile alet milinin çapı için uygun olduğundan emin olun. Mümkünse testere bıçağıyla birlikte verilen redüktörleri kullanın. Testere bıçağı çapı, sembolde belirtilen bilgilere uymalıdır.

Çift hızlı gönye testere. Dakikada 3200 devir için 'I' veya dakikada 4500 devir için 'II' seçimini yapın. Genel konuşmak gerekirse, metal için daha düşük hız olan 'I' kullanılmalıdır. Ahşap için artırılmış hız 'II' seçeneğini kullanın.

GENEL ELEKTRIKLI ALET GÜVENLIK UYARILARI

UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara uyulmadı ve talimatlar elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

Tüm uyarıları ve talimatları gelecekte başvurmak üzere saklayın.

Uyarılardaki “elektrikli alet” terimi, şebeke elektriği ile çalışan (kablolu) elektrikli alet veya pil ile çalışan (kablosuz) elektrikli alet anlamına gelir.

1) işaşanıgüvenliği

a) İş alanını temiz ve aydınlık tutun. Dağınık veya karanlık bölgeler, kazalara davetiye çıkarır.

b) Elektrikli aletleri, yanıcı sıvıların, gazların veya tozun var olduğu patlayıcı atmosferlerde kul- lanmayın. Elektrikli aletler, tozu veya dumanları ateşleyebilecek kıvılcımlar oluşturur.

c) Bir elektrikli aleti kullanırken, çocukları ve çevredekileri uzak tutun. Dikkatiniz dağılırsa kontrolü kaybedebilirsiniz.

2) Elektrikgüvenliği

a) Elektrikli alet fişleri, prize uygun olmalıdır. Fişi, hiçbir şekilde modifiye etmeyin. Topraklı elektrikli aletlerle, herhangi bir fiş adaptörü

kullanmayın. Modifiye edilmemiş fisler ve buna uygun prizler, elektrik çarpması riskini azaltır.

b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklı yüzeylerle temastan kaçının. Eğer vücudunuz topraklanmışsa, elektrik çarpması riski daha fazla olur.
c) Elektrikli aletleri yağmura veya ıslaklığa maruz bırakmayın. Bir elektrikli alete su girmesi durumunda, elektrik çarpması riski artacaktır.
d) Kabloya kötü davranmayın. Kabloyu taşıma amacıyla, elektrikli aleti ya da elektrikli aletin fişini çekmek için kullanmayın. Kabloyu ısidan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar görmüş ya da dolasmış kablolar, elektrik çarpması riskini artırır.
e) Bir elektrikli aleti dış mekanlarda kullanırken, dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan kullanımına uygun ir kablo kullanıldığında, elektrik çarpması riski azalır.
f) Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarpması riskini azaltır.

3) Kişiselgüvenlik

a) Elektrikli aleti kullanırken tetikte kalın, ne yap- tığınıza dikkat edin ve sağduyulu davranın. Bir elektrikli aleti yorgun olduğunuza ya da uyuşturucu, alkol veya ilaç etkisindeyken kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmalara neden olabilir.
b) Kişisel koruyucu donanım kullanın. Her zaman göz koruması takın. Uygun durumlar için kullanılan toz maskesi, kaymaz güvenlik ayakkabıları, baret veya kulak tıkacı gibi koruyucu donanımlar, kişisel yaralanma riskini azaltacaktır.
c) Kasıtsız çalışmayı önleyin. Bir elektrik kaynağını ve/veya pil takımını bağlamadan, aleti kaldırmadan ya da taşımadan önce elektrikli aletin anahtarının kapalı durumda olduğundan emin olun. Elektrikli aletleri parmağınız anahtar üzerindeyken taşımak veya anahtarı açık elektrikli aletleri harekete geçirmek kazalara davetiye çıkarır.
d) Elektrikli aleti açık duruma getirmeden önce her türlü ayar anahtarını çıkarın. Elektrikli aletin dönen bir parçasında kalan bir anahtar, kişisel yaralanmalara neden olabilir.
e) Fazla uzanmayın. Ayaklarını zı sağlam basın ve her zaman dengeli olun. Böylece beklenmeyen durumlarda elektrikli aleti daha iyi kontrol edebilirsiniz.

f) Uygun kıyafetler giyin. Bol kıyafetler giymeyin, takılar takmayın. Saçınızı, kıyafetlerinizi ve eldivenlerinizi, hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saç, hareketli parçalara takılabilir.
g) Eğer cihazlar toz giderme ve toplama tesislerinin bağlantısı için sağlanmışsa, bunların bağlandığından ve düzgün bir şekilde kullanıldığından emin olun. Toz toplama ile tozla ilgili tehlikeleri azaltılabilir.
h) Aletlerin sık kullanılmasından edindiğiniz bilgi birikiminin sizi aşırı rehavete sürüklemesine izin vermeyin ve araç güvenliği ilkelerini göz ardı etmeyin. Dikkatsiz bir hareket, bir saniyeden bile kısa sürede ciddi yaralanmalara neden olabilir.

4) Elektrikli alet kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, tasarım amacına uygun olarak işi daha iyi yapacaktır.
b) Eğer anahtarlar açılıp kapatılamıyorsa, elektrikli aleti kullanmayın. Anahtarla kumanda edilemeyen elektrikli aletler tehlikelidir ve tamir edilmelidir.
c) Herhangi bir ayar, aksesuar değişimi ya da depolama işleminden önce elektrikli aletin fişini elektrik kaynağından çıkarın ve/veya pil takımını elektrikli aletten çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin kazara çalışma riskini azaltır.
d) Boş durumdaki elektrikli aletleri çocukların erişemeyeceği bir yerde muhafaza edin ve elektrikli aletin nasıl çalıştığını ya da bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikeli olur.
e) Elektrikli aletlerin bakımını yapın. Hatalı ayarlar veya hareketli parçaların bağlanması, parça kırılmaları ve elektrikli aletin çalışmasını etkileyebilecek diğer durumlar için kontrol gerçekleştirin. Eğer herhangi bir hasar varsa, elektrikli alet kullanılmadan önce tamir edilmelidir. Çoğu kazaya bakımı iyi yapılmayan elektrikli aletler neden olur.
f) Kesme aletlerini keskin ve temiz tutun. Bakımı iyi yapılan ve keskin kenarlara sahip kesme aletlerinde donmalar daha az yaşanır ve kontrol edilmeleri daha kolay olur.
g) Elektrikli aleti, aksesuarlarını ve torna kalemlerini bu talimatlara uygun olarak kullanın, çalışma

koşullarını ve gerçekleştirilecek olan işi dikkate alın. Elektrikli aletin kullanım amacı dışında kullanılması, tehlikeli durumlarla sonuçlanabilir.

h) Tutamakları ve tutma yerlerini kuru, temiz ve yağdan arındırılmış şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli şekilde taşınmasına ve kontrol edilmesine izin vermez.

5)Servis

a) Elektrikli aletinizin servis işlemlerini, yalnızca aynı yedek parçaları kullanan vasıflı bir tamir-cinin yapmasını sağlayın. Bu, elektrikli aletin güvenliğinin korunmasını sağlayacaktır.

ÖZEL GÜVENLİK TALİMATLARI

• Gönye testereleri ahşap veya benzeri ürünleri kesmek için tasarlanmıştır, demir çubuk, metal, saplama vb. gibi demir malzemelerin kesilmesi için aşındırıcı kesme diskleriyle kullanılamazlar. Aşındırıcı toz, alt siper gibi hareketli parçaların sıkışmasına neden olur. Aşındırıcı kesmeler sonucu oluşan kıvılcımlar alt siper, kesme ek parçası ve diğer plastik parçaların yanmasına neden olur.
• Mümkünse iş parçasını desteklemek için kelepçe kullanın. İş parçasını elinizle destekliyorsanız, elinizi daima testere bıçağının iki tarafından en az 100 mm mesafede tutmalısınız. Bu testereyi, güvenli bir şekilde kelepçeyle tutturulamayacak veya elle tutulamayacak kadar küçük parçaları kesmek için kullanmayın. Elleriniz testere bıçağına çok yakın koyulursa bıçakla temas sonucu yaralanma riski artabilir.
• Çalışılan parça hareketsiz olmalı ve kelepçeyle sabitlenmelidir veya hem çit hem de tezgaha tutturulmalıdır. İş parçasını bıçağa yönlendirme veya kesme işlemini kesinlikle “elle” yapmayın. İyi sabitlenmemiş veya hareket eden iş parçaları yüksek hızla fırlayarak yaralanmalara neden olabilir.
• Testereyi iş parçasına ittirin. Testereyi çalışılan parçaya doğru çekmeyin. Bir kesim yapmak için testere kafasını kaldırın ve kesme yapmadan önce çalışılan parçanın üzerine çekin, motoru çalıştırın ve testereyi çalışılan parçaya ittirin. Çekme stroku üzerinde kesim yapılması testere bıçağının çalışma parçasının üst kısmına tırmanmasına ve bıçak düzeneğinin operatöre doğru çok sert şekilde fırlamasına neden olabilir.
• Kesinlikler ellerinizi testere bıçağının ön veya arka tarafındani kesim hattına doğru uzatmayın. Çalışma parçasını „çapraz elle” yani testere

bıçağının sağ tarafından çalışma parçasını sol elle tutmak veya tersi şekilde tutmak çok tehlikelidir.

• Biçak dönerken odun parçalarını temizlemek veya diğer herhangi bir nedenle herhangi elinizi citin arkasında testere bıçağının 100 mm'den daha fazla yaklaştırmayın. Ellerinizin dönen testere bıçağına yakınlığı anlaşılamayabilir ve ciddi şekilde yaralanmanıza neden olabilir.
• Kesmeden önce çalışılan parçayı kontrol edin. Çalışılan parça eğilmiş veya bükülmüşse, parçayı dışa eğilmiş kısmı çite bakacak şekilde kelepçeleyin. Kesim hattı boyunca çalışılan parça, çit ve masa arasında herhangi bir boşluk bulunmadığından daima emin olun. Eğilmiş veya)bükülmüş çalışma parçaları kıvrılabilir veya yönü değişebilir ve kesim sırasında döner testere bıçağının üstüne gelebilir. Çalışılan parça üzerinde herhangi bir çivi veya yabancı nesne bulunmamalıdır.
• Masa üzerinde, çalışılan parça haricindeki tüm aletler, ahşap parçaları kaldırılana kadar testereyi kullanmayın. Dönen bıçağa temas eden, ufak kir birikintileri, gevşek ahşap parçaları veya diğer nesneler yüksek hızla fırlayabilir.
• Tek seferde sadece bir iş parçası kesin. Birikmiş birden fazla iş parçası yeterince iyi kelepçelenemez veya kavranamaz ve kesme sırasında biçak üzerine denk gelebilir veya yerinden kayabilir.
• Gönye testerenin kullanılmadan önce düz ve sabit bir çalışma yüzeyine monte edildiğinden veya koyulduğundan emin olun. Düz ve sabit bir çalışma yüzeyi gönye testerenin dengesiz hale gelmesi riskini azaltır.
• İşinizi planlayın. Eğitim veya gönye açı ayarını değiştirmek istediğiniz her seferinde ayarlanabilir citin çalışan iş parçasını destekleyecek şekilde doğru ayarlandığından ve biçak veya koruma sistemiyle temas etmediğinden emin olun. Aleti çalıştırmadan ve masada herhangi bir iş parçası bulunmadan önce çitle herhangi bir girişim veya çiti kesme tehlikesi bulunmadığından emin olmak için testere bıçağını tam olarak önceden belirlenmiş bir kesime doğru hareket ettirin.

• Tabla üstünden daha geniş veya uzun bir iş parçası için tezgah uzantıları, testere tezgahları vb. gibi yeterli desteği sağlayın. Gönye testere tablasından daha geniş veya uzun bir iş parçaları sağlam desteklenmezse devrilebilir. Eğer kesilen parça veya iş parçası devrilirse, alt siperi kaldırabilir veya dönen birçok tarafından fırlatılabilir.

• Başka bir insanı bir tabla uzantısı yerine veya ilave destek olarak kullanmayın. Çalışılan parça için dengesiz destek kesme işlemi sırasında bıçağın tutukluk yapmasına veya iş parçasının sizi veya yardım eden kişiyi dönen bıçağaçekecek şekilde kaymasına neden olabilir.

• Kesilen parça hiç bir şekilde dönen testere bıçağına sıkıştırılmamalı veya bastırılmamalıdır. Örneğin uzunluk sınırları kullanılan dar alanlarda kesilen parça bıçağa takılabilir ve şiddetli bir şekilde fırlayabilir.

- Daima demir çubuk veya boru gibi yuvarlak malzemeleri doğru şekilde desteklemek için tasarlanmış bir kelepçe veya sabitleyici kullanın. Demir çubuklar kesim sırasında yuvarlanma eğilimine sahiptir, bu da bıçağın „takılmasına“ ve iş parçasını elinizle birlikte bıçağa çekmesine neden olabilir.

- Biçağın çalışılan iş parçasına temas etmeden önce tam hızı ulaşmasını sağlayın. Bu durum iş parçasının fırlaması riskini azaltacaktır.

- İş parçası veya biçak sıkışırsa gönye testereyi kapalı konuma getirin. Tüm hareketli parçaların durmasını bekleyin ve fişini güç kaynağından çekin ve/ veya bataryayı çıkartın. Ardından sıkışan malzemeyi serbest bırakmaya çalışın. Sıkışmış bir malzemeyle kesme işlemine devam edilmesi kontrolün kaybedilmesine veya gönye testerenin hasar görmesine neden olabilir.

- Kesme işlemini tamamladıktan sonra, düğmeyi serbest bırakın, testere kafasını aşağı eğin ve kesilen parçayı çıkartmadan önce bıçağın durmasını bekleyin. Ellerinizin boşta dönen bıçağa yaklaştırılması tehlikelidir.

- Tamamlanmamış bir kesim yaparken veya testere kafası tam olarak aşağı konumda olmadan önce düğmeyi serbest bırakırken kolu sıkıca tutun. Testerenin frenleme eylemi testere kafasının aniden aşağıya düşmesine ve bir yaralanma riski oluşmasına neden olabilir.

- Çalışma alanınızı temiz tutun. Malzeme karışımları özellikle tehlikelidir. Hafif metal tozu alev alabilir veya patlayabilir.

- Körelmiş, kırılmış, eğilmiş veya hasar görmüş testere bıçaklarını kullanmayın. Bileylenmemiş veya doğru ayarlanmamış bıçaklar dar yarıklara neden olarak aşırı sürtünme, bıçak yapışması ve geri tepmeye neden yol açarlar.

- Yüksek hızlı çelikten (HSS) üretilmiş testere bıçaklarını kullanmayın. Bu tür testere bıçakları kolayca kırılabilir.

- Daima doğru boyut ve şekilde (yuvarlağa karşı baklava dilimli) deliklere sahip testere bıçaklarını kullanın. Testerenin montaj donanımına uygun olmayan bıçaklar dengesiz çalışır ve kontrol kaybına neden olur.

- Entegre lazeri başka tür bir lazerle değiştirmeyin. Bu elektrikli el aletiyle uyumlu olmayan bir lazer insanlar için risk oluşturabilir.

- Elektrikli el aleti çalışırken kesilen parçaları, talaş parçalarını vb. kesinlikle kesim alanından çıkarmayın. Önce alet kolunu daima nötr konuma getirin ve ardından elektrikli el aletini kapatın.

- İş bittikten sonra, iş parçası soğumadan testere bıçağına dokunmayın. Testere bıçağı çalışırken çok isınır.

- Makine üzerinde uyarı işaretlerinin okunamaz hale gelmesine asla izin verilmemelidir.

- Lazer radyasyonu gözünüze çarparsa, gözlerinizi kapatmalı ve hemen başınızı ışından uzaklaştırmalısınız.

- Radyasyon kaynağını görüntülemek için dürbün gibi optik aletler kullanmayın. Bunu yapmak gözlerinize zarar verebilir.

- Lazer ışınınlı dürbün veya benzeri aletlerle bakan kişilere yönlendirmeyin. Bunu yapmak onların gözüne zarar verebilir.

- Lazer ekipmanında herhangi bir değişiklik yapmayın. Bu kullanım talimatlarında açıklanan ayar seçenekleri güvenle kullanılabilir.

- Elektrikli el aletinin önündeki testere biçağı ile aynı hizada durmayın. Daima testere biçagının yan tarafından durun. Bu, vücudunuzu olası bir geri tepmeye karşı korur.

- Elleri, parmakları ve kolları dönen testere bicağından uzak tutun.

- Alet kolunun önündeyken bir elinizi diğer elinizin üzerinden uzatmayın.

- Testere dişlerinin aşırı ısınmasını önleyin. Testere bıçağı aşırı ısındığında, makineyi durdurun. Ma-kineyi tekrar kullanmadan önce testere bıçağının soğumasını sağlayın.

- Hasarlı veya yıpranmış testere bıçaklarını hemen değiştirin.

- Sadece bu kullanım kılavuzunda belirtilen özelliklere uyan, EN 847-1 uyarınca test edilmiş ve işaretlenmiş testere bıçaklarını kullanın.

- Kavisli veya yuvarlak iş parçalarını keserken, bunlar özellikle kaymaya karşı sabitlenmelidir. Kesme hattında iş parçası, çit ve testere tezgahı arasında boşluk olmamalıdır. Gerekirse necessary, özel sabitleyiciler üretmeniz gerekebilir.

Elektrik güvenliği

Daima güç kaynağı geriliminin anma değerleri plakasındaki gerilime karşılık gelip gelmediğini kontrol edin.

• Güç kaynağı kablosu veya şebeke fişi hasar görmüşse makineyi kullanmayın.
• Sadece makinenin güç değerleri açısından uygun, minimum 1,5 mm² kalınlığa sahip uzatma kabloları kullanın. Bir uzatma kablosu makarası kullanıyorsanız kabloyu daima tam olarak açın.
• Bu elektrikli aletin besleme kablosu hasar görürse, yetkili servisten temin edilebilen özel olarak hazırlanmış bir besleme kablosu ile değiştirilmelidir.

2.MAKINEBILGISI

Kullanım amacı

Bu alet, ahşap üzerinde düz uzunlamasına ve çapraz kesikler açma amaçlı sabit bir makine olarak tasarlanmıştır. Ayrıca bu makine, 3 mm kalınlığa kadar plastik, demir dışı metaller, yumuşak çelik levhalar gibi diğer malzemeleri kesmek için de kullanılabilir. Aleti kullanarak -45° ila +45° arası gönye açılarında ve -0° ila +45° arası eğim açılarında kesim yapmak mümkündür. Birlikte verilen testere biçağı, özellikle aşağıdaki malzemeleri kesmek için birden fazla malzemeden oluşan bir biçak olarak yeterli kapasitede tasarlanmıştır: ahşap, ahşap türevli ürünler (MDF, sunta, kontrplak, kontrtabla, duralit, vb.), civili ahşap ve 3 mm kalınlığa kadar yumuşak çelik levhalar. Not: Galvanizlenmemiş civiler veya vidalar içeren ahşaplar da ekstra dikkatli kullanıldığında güvenli bir şekilde kesilebilir. Galvanizli malzemeleri veya galvanizli çivi içeren ahşapları kesmek için testere biçagını kullanmayın. Testere biçağı yakacak odunları kesmek için tasarlanmamıştır. Bu testereyi kılavuzda belirtilenler dışındaki malzemeleri kesmek için kullanmayın.

Ekipman sadece tasarlandığı amaç için kullanıl-malıdır. Başka her türlü kullanımın kötüye kullanım olduğu kabul edilir. Lütfen bu ekipmanın ticari veya endüstriyel uygulamalarda kullanılmak üzere tasarlanmadığını unutmayın. Ekipmanın ticari veya endüstriyel işletmelerde veya eşdeğer amaçlarla kullanılması durumunda vermiş olduğumuz garanti geçersiz olacaktır. Bunun sonucunda oluşabilecek her türlü hasar veya yaralanmadan üretici değil kullanıcı/operatör sorumludur. Ekipman sadece uygun testere bileçakları ile çalıştırılmalıdır. Her türlü

kesme diski veya aşındırıcı disk kullanılması yasaktır. Ekipmanı doğru kullanmak için bu kılavuzda yer alan güvenlik bilgilerine, montaj kurallarına ve çalıştırma talimatlarına da uymalısınız.

Ekipmanı kullanan ve bakımını yapan herkes bu kılavuzdaki bilgilere aşina olmalı ve ekipmanın potansiyel tehlikeleri hakkında bilgilendirilmelidir. Bölgenizde yürürlükte olan kaza önleme yönetmeliklerine de uymak zorunludur. Aynı durum, işyerleriyle ilgili genel sağlık ve güvenlik kuralları için de geçerlidir. Ekipmanda sonradan yapılan herhangi bir değişiklikten veya bu değişikliklerden kaynaklanan herhangi bir hasardan üretici sorumlu olmayacaktır. Alet öngörüldüğü şekilde kullanılsa bile, belirli kalıntı risk faktörlerini ortadan kaldırmak yine de mümkün değildir.

TEKNIK SPESIFIKASYONLAR

Model No. MS507AC
Voltaj 220-240V~
Frekans 50 Hz
Güç girişi 2000W S1, 2200W S6	25%
Yüksüz hız Hız I: 3200 U/min	Hız I: 4500 U/min
Gönye açıları -45° <> +45°
Eğim açıları -45° <> 0° sola, tek	eğim
Testere bıçağı özellikleri:ÇapıTaban bıçak kalınlığıKesimgenişliğiDelikçapıDişsayısı	∅ 255 mm1,6 mm2,2 mm∅ 30 mm48T
Testere kapasitesi (yükseklik x genişlik):Gönye 0° - Eğim 0°Gönye 0° - Eğim 45°Gönye 45° - Eğim 0°Gönye 45° - Eğim 45°	90 x 340 mm45 x 340 mm90 x 240 mm45 x 240 mm
Minimum iş parçası boyutları 3 x 10 mm
Lazer teknik özellikleri:SınıfDalgaboyuÇıkış	2650 nm< 1 mW
Ağırlık 14,7 kg
Lpa (akustik basınç seviyesi) 92	+3 dB(A)
Lwa (akustik güç seviyesi) 110,2 +3 dB(A)	105 +3 dB(A)

* S1, sürekli görev çalışma modu.
* S6, sürekli çalışma periyodik görev. Yüklü bir dönem ve ardından yüksüz bir dönemin geldiği özdeş görev döngüleri. Çalışma süresi 10 dakika; görev döngüsü çalışma süresinin %25'i kadardır.

Gürültü seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 62841-1 ve EN 62841-3-9 dahilinde uygulanan bir standart teste göre ölçülmüştür; bir aleti başka bir aletle karşılaştırmak için ve aleti adı geçen uygulamalar için kullanırken bir ilk maruz kalma değerlendirmesi olarak kullanılabilir.

• elektrikli aletin mevcut kullanımı sırasındaki gürültü emisyonları, aletin kullanılma biçimlerine ve özellikle de işlenen iş parçası türüne bağlı olarak beyan edilen değerlerden farklı olabilir.
• gerçek kullanım koşullarındaki maruz kalma tahminine dayalı olarak operatörü korumak için güvenlik önlemleri belirleme ihtiyacı (aletin kapatıldığı ve boşta çalıştığı zamanlar gibi te-tikleme süresine ek olarak çalışma döngüsünün tüm bölümlerini dikkate alarak).

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun.

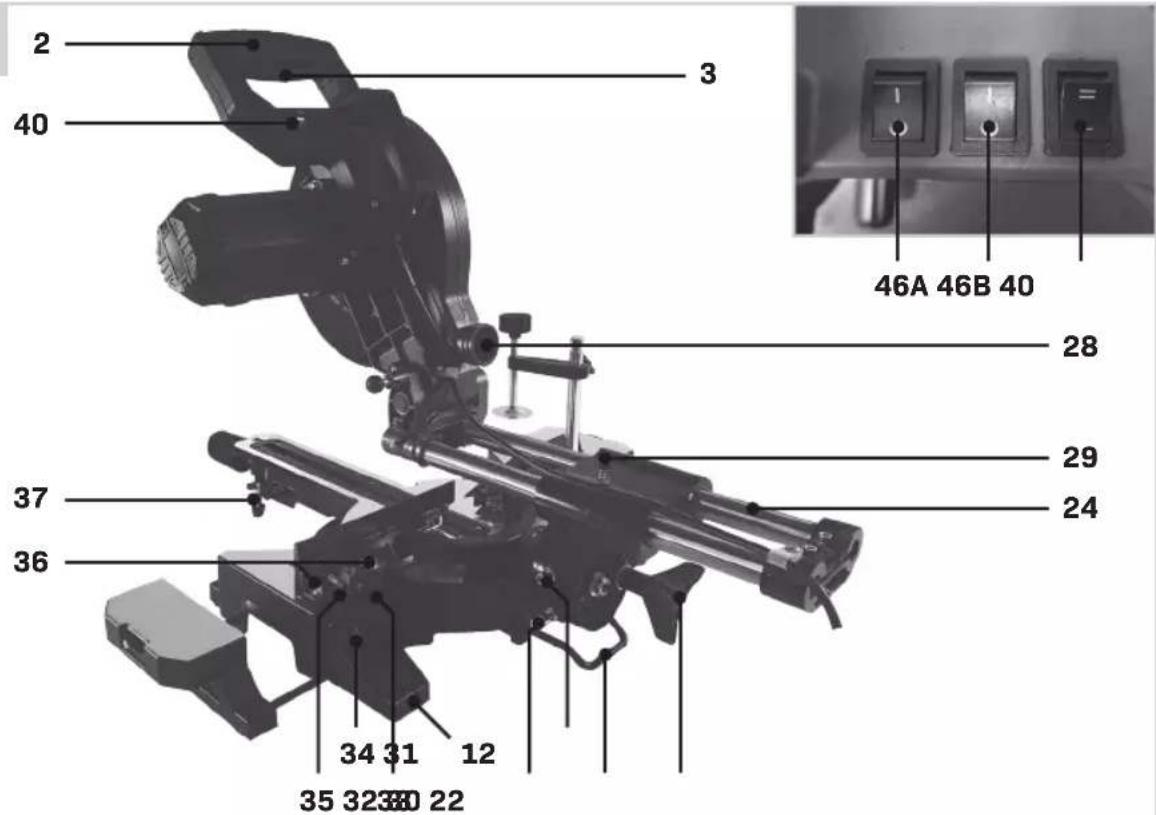

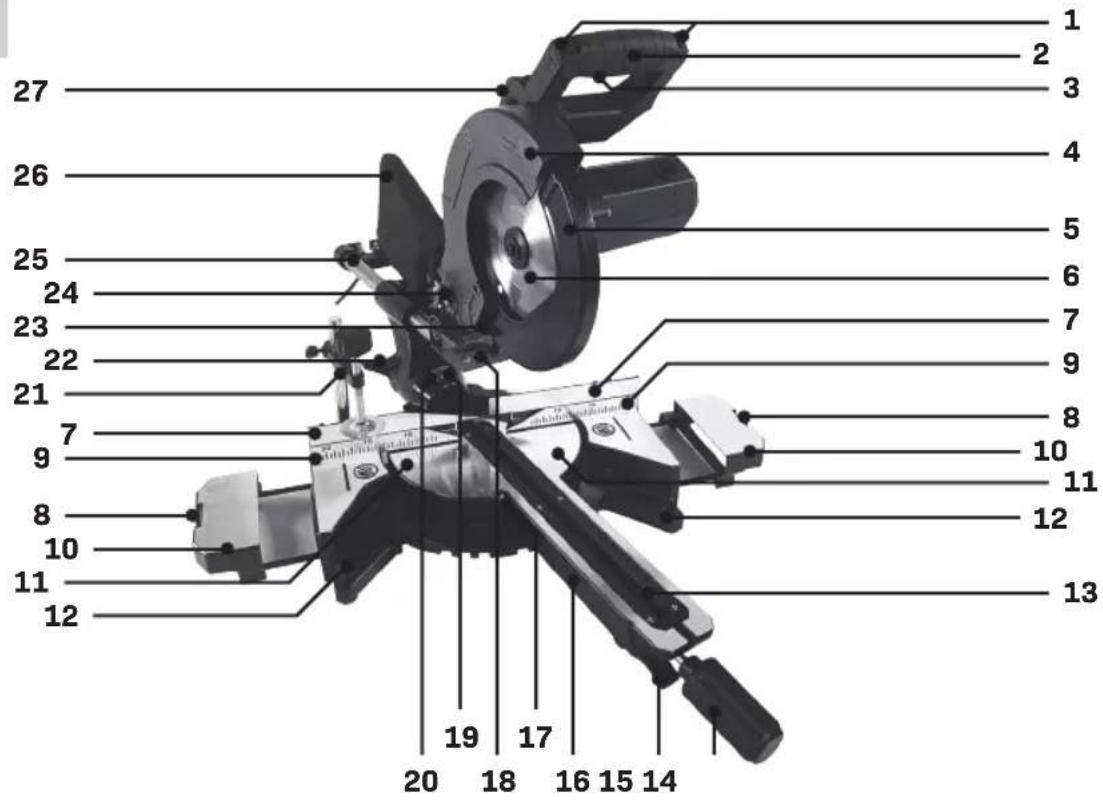

AÇIKLAMA

Metindeki numaralar sayfa 2-6'teki semalari isaret etmektedir.

1. Kilitlemedüğmesi
   2.Tutamak
2. Açma / Kapama anahtari
   4.Korumasiperi
3. Geriye çekilebilir koruma siperi
   6.Testerebıçağı
4. Ayarlanabilirçit
5. Tabla uzantısı için ayar topuzu
   9.Çit
6. Tablauzantısı
   11.Tabla

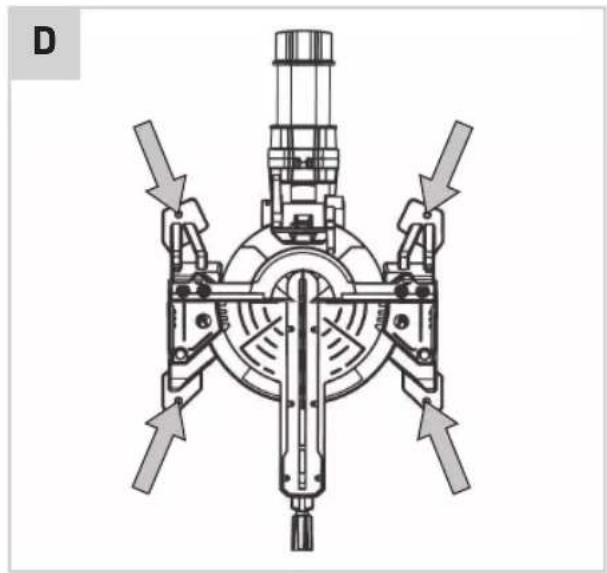

7. Montajdelikleri

13.Kesimplakası
14.Gönyeayartopuzu
15.Gönyeayarkolu
16.Gönyeaçölçeği
17. Gönyeaçıgöstergesi
18.Lazer
19. Eğimaçisigöstergesi
20. Eğitim açısı için ölçek
21.işparçasıkelepçesi
22.Eğimayartopuzu
23.Silindir
24. Derinlikayarcıvatası
25.Sürgülüraylar
26.Toztorbası
27.Taşımakolu
28.Tozçıkışı
29. Sürgülü raylar için kilit cıvatası
30.Arkaeğimkoruyucu
31. 45° eğim açısı için durdurma cıvatası
32. 0° eğim açısı için durdurma civatası
33. İş parçası kelepçesi için kilitleme civatası
34. Tabla uzantısı için kilit cıvatası
35. Ayarlanabilir çit için kilit cıvatası
36. Çit için ayar civatası
37.Öneğimkoruyucu

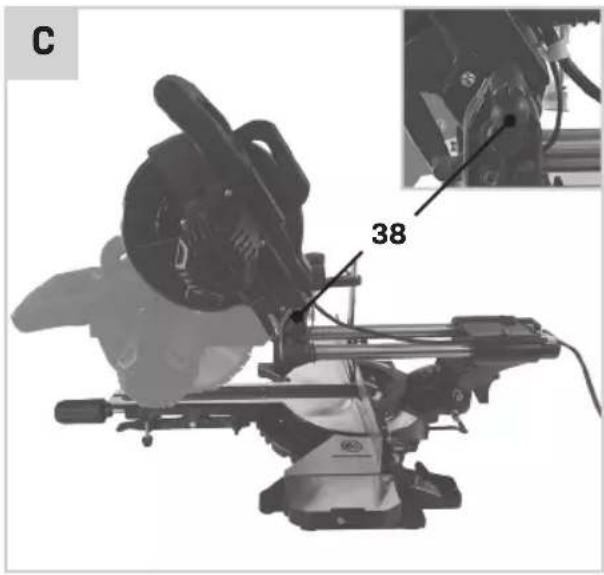

38.Konumkilitlemetopuzu
39.Saplamavidası
40.Hız seçmedüğmesi
41.Sıkmaflanşı
42.Sikmacıvatası
43.Millikilit
44. İş parçası kelepçe topuzu
45. Ayarı için kullanılan tırtıllı somunu
46A.Lazeranahtari
46B. LED çalışma ışığı anahtarı
47.Lazerkapakvidaları
48.Lazerayarvidaları
49. 45° eğim açısı için kilitleme somunu
50.0° eğim açısı için kilitleme somunu
51.Çitcivataları

3.MONTAJ

Makine üzerinde herhangi bir çalışma yapmadan önce, elektrik fişini prizden çekin.

Taşıma konumu (Şekil B, C)

Konum kilitleme topuzu (38) elektrikli el aletini çeşitli çalışma alanlarına taşırken hareket ettirmeyi kolaylaştırır.

Taşıma konumunun kilidinin açılması (çalışma konumu)

1. Tutamağı (2) aşağıya doğru hafifçe bastırın;
2. Konum kilitleme topuzunu (38) tamamen dışarı doğru çekin ve çevirerek yerine kilitleyin;
3. Tutamağı (2) yavaşça yukarı doğru hareket ettirin.

Taşıma konumunun kilitlenmesi (taşıma konumu) Taşıma konumuna kilitlemeden önce derinlik ayar civatasının (24) sınırsız derinliğe ayarlandığından emin olun. Bu şekilde, tutamak (2) derinlik durdurucuya dokunmadan tamamen aşağı doğru hareket ettirilebilir. Ayrıca, makineye sıkıca bağlanamayan tüm aksesuarları çıkarın.

1. Sıkılırsa sürgülü rayların (29) kilitleme civatasını gevşetin;
2. Tutamağı (2) kendinize doğru çekin ve sürgülü raylar (29) için kilitleme civatasını sıkın;
3. Tutamağı (2) tam olarak aşağıya doğru bastırın;
4. Konum kilitleme topuzunu (38) önce çekip sonra çevirerek kilitleyin;
5. Elektrik kablosunu sarın ve ürünle birlikte verilen kablo kayışı ile bağlayın.

Taşıma konumunu kilitledikten sonra, makineyi güvenli bir şekilde taşımak ve nakletmek için taşıma kolunu (27) kullanın.

Makineyi taşımak için sadece taşıma kolunu kullanın ve kesinlikle koruma siperlerini kullanmayın.

Sabit konumdaki bir makinenin kurulması (Şekil A, B, D)

Güvenli kullanım için, alet kullanmadan önce düz ve dengeli bir çalışma yüzeyine (örneğin çalışma tezgahı) monte edilmelidir. Makineyi üç şekilde kurabilirsiniz:

1. Bir çalışma tezgahı üzerine

Bu durumda, makinenin uygun vidalı bağlantı elemanları kullanılarak tezgaha sabitlenmesi gerekir. Bunu yapmak için dört deliği (12) kullanın. Bu, Şekil D”de gösterilmektedir.

2. Bir alt çerçeve üzerinde

Testere tezgahıyla birlikte verilen tüm uyarı ve talimatları okuyun. Bu uyarı ve talimatlara uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir

Elektrikli aleti monte etmeden önce testere tezgahını uygun şekilde monte edin. Devrilme riskini önlemek için doğru montaj önemlidir

Bu durumda makine civatalarla alt çerçeveye sabitlenmelidir. Bunu yapmak için dört deliği (12) kullanın. Alt çerçeve, en az 1 metre kare boyutundaki taban plakasına 4 civata kullanılarak sabitlenmelidir. Elektrikli aleti testere tezgahına taşıma konumunda monte edin.

3.Esnekkurulum

Bu tür bir kurulum üretici tarafından önerilmez.

Bazı istisnai durumlarda, elektrikli el aletini düz ve sabit bir çalışma yüzeyine monte etmek mümkün değilse, eğim koruyucularıyla ayarlayarak geçici kurulum yapabilirsiniz.

Eğim koruyucu olmadan, elektrikli el aleti sabit olmaz ve özellikle maksimum gönye ve/veya eğim açılarında kesim yapıldığında devrilebilir.

• Altıgen anahtar kullanarak başsız vidayı (39) gevşetin. Arka eğim koruyucuyu (30) şekil E1 ve E2'de gösterildiği gibi tamamen dışarı doğru kaydırın. Şimdi, başsız vidayı (39) tekrar sıkın.
• Elektrikli el aleti, Şekil F'de gösterildiği gibi, ön çalışma yüzeyi üzerinde düz durana kadar eğim koruyucusunu (37) içeri veya dışarı doğru döndürün.

Koruma siperinin kontrolü (Şekil A)

Geri çekilebilir koruma siperi (5); testere biçağı ile yanlışlıkla temasa ve etrafta uçuşan talaşlara karşı koruma sağlar. Kullanmadan önce, testere biçağı koruma siperinin düzgün çalışıp çalışmadığı kontrol edilmelidir. Bunu yapmak için, tutamak kolunu (2) aşağı doğru çekin ve aşağıdaki kileri kontrol edin:

• Geriye çekilebilir koruma siperi (5), diğer parçalarla temas etmeden testere bıçağına (6) erişim sağlamalıdır.
• Testereyi başlangıç konumunda yukarı doğru katlarken, Geri Çekilebilir koruma siperinin (5) tüm testere bıçağını (6) otomatik olarak kaplaması gerekir.

Testere bıçağının değiştirilmesi (Şekil. G)

Makine üzerinde herhangi bir çalışma yapmadan önce, elektrik fişini prizden çekin.

Testere bıçağını monte ederken koruyucu eldiven kullanın. Testere bıçağına dokunul-duğunda yaralanma tehlikesi.

Sadece kullanım talimatlarında verilen karakteristik verilere karşılık gelen testere bıçaklarını kullanın. Yalnızca, makinede işaretli hıza eşit veya daha yüksek bir hıza sahip olarak işaretli bıçakları kullanın.

Hiçbir koşulda kesici alet olarak taşlama disklerini kullanmayın.

Testere bıçağını değiştirmeden önce, gönye açısı ve eğim açısını 0° konumuna ayarlamanız kesinlikle tavsiye edilir. Aksi takdirde, erişim sınırlı olabilir.

Testere bıçağının çıkartılması

1. Konum kilitleme düğmesini (38) kullanarak testereyi yukarı konumda kilitleyin;
2. Altigen anahtarı sıkma civatasına (42) takın.
3. Sıkma civatasını (42) altıgen anahtarla (34) çevirin ve aynı zamanda mil kilidini (43) yerine oturana kadar bastırın.
4. Mil kilidini (43) sıkıca tutun ve sıkma civatasını (42) saat yönünde (soldan dişli) çevirerek gevşetin.
5. Sıkma civatasını (42) ve sıkma flanşını (41) sökün.
6. Katlanır koruma siperini (5) yukarı doğru katlayın. Ardından testere bıçağı (6) çıkartılabilir.

Testere bıçağının takılması

Testere bıçağını takarken, dişlerin kesme yönünün (testere bıçağındaki ok yönü) siperdeki (4) okun yönü ile aynı olduğundan emin olun.

Testere bıçağını (6) takarken, hem 0° hem de 45° açı ayarlarında çentik plakasında (13) serbestçe döndüğünü kontrol edin.

1. Testere bıçağını ve monte edilecek tüm sıkıştırma parçalarını temizleyin.
2. Katlanır koruma siperini (5) yukarı doğru katlayın.
3. Testere bıçağını (6) iç flança takın ve ardından sıkıştırma flanşını (41) monte edin.
   Sıkma flanşının düz kenarlarının, biçak milinin düz kenarlarına uygun olduğundan emin olun. Ayrıca sıkma flanşının dışbükey tarafından dışarıya monte edildiğinden emin olun.
4. Sıkma civatasını (42) takın ve altıgen anahtarı kullanarak mil kilidini (43) yerine oturana kadar bastırarak çevirin.
5. Mil kilidini (43) sıkıca tutun ve sıkma civatasını (42) saatin tersi yöne çevirerek sıkın.

Çalışma alanında iyi bir havalandırma sağlayın.

Bir toz maskesi takın.

Kurşun boya ve bazı ahşap türleri gibi malzemelerin tozları sağlığınıza zarar verebilir. Bu tozların solunması alerjik reaksiyonlara ve/veya kullanıcı veya yakın çevredeki insanlar açısından solunum sorunlarına neden olabilir. Meşe veya kayın ağacı tozu gibi bazı tozlar, özellikle ahşap işleme katkı maddeleri (kromat, ahşap koruyucu) ile birlikte, kanserojen maddeler olarak sınıflandırılır. Müm kün olan her yerde malzemeye uygun bir toz emme sistemi kullanılmasını şiddetle tavsiye ederiz.

Çalışma alanında toz birikmesini önleyin. Toz kolayca tutuşabilir.

Toz emme sistemi, toz, talaş veya ahşap parçalarıyla tıkanabilir. Bu nedenle, düzenli olarak temizlenmesi gerekir. Bunun için:

1. Şebeke fişini güç kaynağından çekin.
2. Testere biçağı tamamen durana kadar bekleyin.
3. Gerekirse her türlü tıkanıklığı temizleyin

Toz torbasının monte edilmesi (Şekil W)

Toz torbasının (26) kelepçesine bastırın ve makinenin arkasındaki toz çıkışına (28) kaydırın. Kelepçe bırakıldığında toz torbası yerine oturur.

Bir elektrikli süpürgenin bağlanması (Şekil X)

Toz emici cihaz, çalışılacak malzeme açısından uygun olmalıdır.

Özellikle sağlığa zararlı veya kanserojen özelliğe sahip kuru tozları vakumla çekerken özel bir toz emici kullanın.

Toz çıkışına (28) bir elektrikli süpürge hortumu bağlanabilir. Bunu yapmak için, elektrikli süpürge hortumunu toz emme ağzına takmanız yeterlidir.

4.ÇALIŞTIRMA

Makineyi çalıştırmadan önce, testere bıçağının doğru şekilde takıldığından emin olun.

Bıçak sorunsuz dönüyor olmalıdır.

Kullanmadan önce koruma siperlerini daima kontrol edin.

Tüm kesimler için, öncelikle testere bıçağının çit, iş parçası kelepçesi veya diğer makine parçalarıyla temas etmemesi sağlanmalıdır. Monte edilmiş yardımcı durdurucuları çıkarın veya bunları uygun şekilde ayarlayın.

İş parçasının desteklenmesi (Şekil H)

iş parçaları her zaman uygun şekilde desteklenmelidir. Tabla uzantıları (10), bir iş parçasını desteklemek için sola ve sağa uzatılabilir. Bunun için:

1. Tezgah uzantısı (34) kilitleme civatasını gevşetin;
2. Tezgah uzantısını (10) istediğiniz konuma getirin;
3. Tezgah uzantısı (34) kilitleme civatasını sıkın.

Ekstra uzun iş parçalarını keserken, uzun iş parçalarının serbest ucunun altında ayrıca yerleştirilmiş veya desteklenmiş bir şey bulunmalıdır.

İş parçasının kelepçelenmesi (Şekil H)

iş parçaları daima sağlam şekilde kelepçelenmelidir. İş parçası kelepçesi (21), bir iş parçasının soluna ve sağına koyulabilir. Bunun için:

1. İş parçasının çite (9) sıkıca bastırıldığından emin olun;

2. Verilen iş parçası kelepçesini (21), Şekil H'de görülebileceği gibi, bu amaçla mevcut olan deliklerden birine takın;

3. İş parçası kelepçesinin (21) dişli çubuğunu iş parçasının yüksekliğine ayarlayın;

4. İş parçasını yerine sabitlemek için iş parçası kelepçesinin (21) dişli çubuğunu iyice sıkın. Gevşetmek için, sadece iş parçası kelepçesinin (21) dişli çubuğunu gevşetmeniz yeterlidir.

İş parçası kelepçesinin (21) yüksekliğini daha hızlı ayarlamak için, iş parçası kelepçesi topuzu (44) kullanılabilir. Yüksekliği ayarladıktan sonra iş parçasını yerine sabitlemek için daima iş parçası kelepçesinin (21) dişli çubuğunu iyice sıkın.

Çitin ayarlanması (Şekil H)

Çiti daima belirli bir kesim tipine ayarlayın.

Gönye ve/veya eğimli açılarla keserken, ayarlanabilir çiti (7) kesme yönüne bağlı olarak hareket ettirmelisiniz. Bu şekilde, iş parçası her koşul altında çit tarafından daima uygun şekilde desteklenir. Bunun için:

1. Ayarlanabilir çitin (35) kilitleme civatasını gevşetin;
2. Çiti istediğiniz kesime göre ayarlayın. Gönye veya düz kesimler için, çit içe, bıçağa doğru (mks 8 mm) bıçağa temas etmeksizin hareket ettirilmelidir. Eğitimli kesimler için, çit içe, bıçaktan uzağa doğru (mks 8 mm) bıçağa temas etmeksizin hareket ettirilmelidir;
3. Ayarlanabilir çitin (35) kilitleme civatasını sıkın;
4. Bıçağın ayarlanabilir çite (35) temas etmediğinden emin olmak için bıçağın hareketinin, makineyi çalıştırmaksızın, test edilmesi önerilir.

Gönye açısının ayarlanması (Şekil A)

Gönye açısı, 45° sol taraf ve 45° sağ taraf arasında ayarlanabilir. Yaygın olarak kullanılan gönye açılarının hızlı ve hassas bir şekilde ayarlanması için, testere tezgahında 0°, 15°, 22,5°, 30° ve 45° açılarda ön ayar sağlanır.

Gönye açısının bir ön ayara ayarlanması:

1. Gönye ayar topuzunu (14) gevşetin;
2. Gönye ayar kolunu (15) itin ve tezgahı (11) sola veya sağa istediğiniz ön ayara döndürün. Açı, gönye açısı (17) için gösterge kullanılmak üzere gönye açısı (16) ölçeğinde okunabilir.
3. Kolu bırakın. Ön ayar çentiğine oturması kolda hissedilmelidir.
4. Gönye ayar topuzunu (14) sıkın.

Gönye açısının istenen herhangi bir açıya ayarlanması:

1. Gönye ayar topuzunu (14) gevşetin;
2. Gönye ayar kolunu (15) çekin ve tezgahı (11) sol veya sağda istediğiniz konuma döndürün. Açı, gönye açısı (17) için gösterge kullanılmak üzere gönye açısı (16) ölçeğinde okunabilir.
3. Kolu bırakın ve gönye ayar topuzunu (14) sıkın.

Eğim açısının ayarlanması (Şekil A, B)

Eğim açısı sola doğru 0° ve +45° arasında ayarlanabilir. Bunun için:

1. Eğim ayar topuzunu (22) gevşetin;
2. Gösterge (19) eğim açısı ölçeğinde (20) istenen değeri gösterene kadar tutamağı (2) kullanarak testereyi eğin;
3. Eğim ayar topuzunu sıkın (22).

Makinenin açılması/kapatılması (Şekil A)

• Makineyi çalıştırmak için, kilitleme düğmesine (1) basılı tutun ve açma/kapama düğmesine (3) basın.
• Makineyi durdurmak için açma/kapama düğmesini (3) bırakın.

Not: Bu makine yumuşak başlatmalı elektronik devreler ile donatılmıştır. Kesime başlamadan önce daima bıçağın maksimum hızına ulaşmasını bekleyin.

Bir boydan boya kesim yapma (Şekil I, J)

Ahşabın damarına dik kesim yapmak için aşağıdaki adımları takip edin:

1. Gönye açısını istenen konuma ve eğim açısını 0°'ye ayarlayın;
2. Ayarlanabilir çiti iç konuma, bıçağa doğru getirin. Ayarlanabilir çit (35) ve testere bıçağı (6) arasındaki maksimum mesafe, şekil I'de gösterildiği gibi 8 mm'dir. Çitin bıçağa temas etmediğinden emin olun.
3. İş parçasını kelepçe ile sıkıca sabitleyin;
4. Makineyi çalıştırın. Testere bıçağının tam hıza ulaştığından emin olun;
5. Şimdi tutamağı testere bıçağı iş parçasını kesecek ve tezgahtaki yuvadan geçecek şekilde yavaşça aşağı doğru çekin. Testere üzerine fazla baskı uygulamayın, bırakın işi alet yapısın;
6. Kolu hafifçe yukarı kaldırın ve düğmeye basmayı bırakarak aleti kapatın.

Bir gönye kesim yapma (Şekil J, K)

Ahşabın yüzeyine doğru, açılı bir kesim yapmak için aşağıdaki adımları takip edin:

1. Gönye açısını istenen konuma, eğim açısını 0°'ye ayarlayın;
2. Ayarlanabilir çiti iç konuma, bıçağa doğru getirin. Ayarlanabilir çit (35) ve testere bıçağı (6) arasındaki maksimum mesafe, şekil l'de gösterildiği gibi 8 mm'dir. Çitin bıçağa temas etmediğinden emin olun.
3. İş parçasını kelepçe ile sıkıca sabitleyin;
4. Makineyi çalıştırın. Testere bıçağının tam hıza ulaştığından emin olun;
5. Şimdi tutamağı testere bıçağı iş parçasını kesecek ve tezgahtaki yuvadan geçecek şekilde yavaşça aşağı doğru çekin. Testere üzerine fazla baskı uygulamayın, bırakın işi alet yapısın;
6. Kolu hafifçe yukarı kaldırın ve düğmeye basmayı bırakarak aleti kapatın.

Bir açılı kesim yapma (Şekil L, M)

Ahşabın kenarına doğru, açılı bir kesim yapmak için aşağıdaki adımları takip edin:

1. Gönye açısını 0°'ye ve eğim açısını istenen konuma ayarlayın;
2. Ayarlanabilir çiti dış konuma, biçaktan uzağa doğru alın. Ayarlanabilir çit (35) ve testere biçagı (6) arasındaki maksimum mesafe, şekil L'de gösterildiği gibi 8 mm'dir. Çitin biçaga temas etmediğinden emin olun.
3. İş parçasını kelepçe ile sıkıca sabitleyin. İş parçası kelepçesinin sağ tarafa yerleştirildiğinden emin olun;
4. Makineyi çalıştırın. Testere bıçağının tam hıza ulaştığından emin olun;
5. Şimdi tutamağı testere bıçağı iş parçasını kesecek ve tezgahtaki yuvadan geçecek şekilde yavaşça aşağı doğru çekin. Testere üzerine fazla baskı uygulamayın, bırakın işi alet yapısın;
6. Kolu hafifçe yukarı kaldırın ve düğmeye basmayı bırakarak aleti kapatın.

Bir bileşik kesim yapma (Şekil M, N)

Gönye ve açılı kesimin bir kombinasyonunu oluşturmak için aşağıdaki adımları izleyin:

1. Gönye açısını belirleyin ve eğim açısını istenen konuma ayarlayın;

2. Ayarlanabilir çiti dış konuma, biçaktan uzağa doğru alın. Ayarlanabilir çit (35) ve testere biçağı (6) arasındaki maksimum mesafe, şekil L'de gösterildiği gibi 8 mm'dir. Çitin biçağa temas etmediğinden emin olun.

3. İş parçasını kelepçe ile sıkıca sabitleyin. İş parçası kelepçesinin sağ tarafa yerleştirildiğinden emin olun;

4. Makineyi çalıştırın. Testere bıçağının tam hıza ulaştığından emin olun;
5. Şimdi tutamağı testere bıçağı iş parçasını kesecek ve tezgahtaki yuvadan geçecek şekilde yavaşça aşağı doğru çekin. Testere üzerine fazla baskı uygulamayın, bırakın işi alet yapısın;
6. Kolu hafifçe yukarı kaldırın ve düğmeye basmayı bırakarak aleti kapatın.

Kaydırma fonksiyonunun kullanılması

Ekstra geniş iş parçaları için, makinede bir kaydırma fonksiyonu mevcuttur. Kaydırma fonksiyonunu kullanırken, sürgülü rayların (29) kilitleme civatasını gevşettiğinizden emin olun. Testere bıçağı iş parçasının önüne gelene kadar tutamağı (2) çitten (9) uzağa çekin. Tutamağı kullanarak alet kolunu yavaşça aşağı doğru yönlendirin ve daha sonra tutamağı (2) çite (9) doğru itin ve iş parçasında düzgün besleme ile kesme işlemini yapın.

Küçük iş parçaları için, sürgülü rayların (29) kilitleme civatası ile kaydırma fonksiyonunu testerenin arka konumunda sabitlemek mümkündür. Daha büyük bir kesme genişliği isteniyorsa, sürgülü rayların (29) kilitleme civatasını gevşetmek gerekir.

Uzunluk durdurucu kullanma (Şekil 0)

Hem sol hem de sağ tezgah uzantılarındaki (10) uzunluk durdurucu (8), iş parçalarını aynı uzunlukta kolayca kesmek için kullanılabilir.

1. Uzunluk durdurucuyu (8) yukarı hareket ettirin;
2. Tezgah uzantısı (34) kilitleme civatasını gevşetin;
3. Tezgah uzantısını (10) istediğiniz uzunluğa ayarlayın.
4. Tezgah uzantısı (34) kilitleme civatasını sıkın.

Derinlik durdurucunun ayarlanması (Şekil P)

Kesme derinliğini sınırlamak amacıyla derinlik durdurucu ayarlanabilir. Bu, testere ile kolayca bir oluk açmak için kullanılabilir. Bunun için:

1. Derinlik ayarı için kullanılan tırtıllı somunu (45) gevşetin;
2. Derinlik ayar topuzuyla (24) istenen derinliği ayarlayın;
3. Derinlik ayarı için kullanılan tırtıllı somunu (45) sıkın.

Lazerin acılması/kapatılması (Şekil B)

Lazeri acmak veya kapatmak icin lazer duğmesine (46) basın. Lazer duğmesi (46) aynı zamanda LED çalışma ışığını da acar.

LED çalışma ışığının açılması/kapatılması (Şekil B)

LED çalışma ışığını açmak için lazer anahtarını (46B) 'I' konumuna getirin. LED çalışma ışığını kapatmak için anahtarı 'O' konumuna getirin.

Hızın değiştirilmesi (Şekil B)

Gönye testere, hız seçme düğmesi (52) kullanılarak değiştirilebilen iki farklı hız moduna sahiptir. Genel konuşmak gerekirse, metal için daha düşük hız olan 'I' kullanılmalıdır. Ahşap için artırılmış hız 'II' seçeneğini kullanın.

• Gönye testereyi 3200 dev/dak (metal) hızda çalıştırmak için hız seçme düğmesini (52) 'I' konumuna getirin.
• Testereyi 5000 dev/dak (ahşap) hızda çalıştırmak için hız seçme düğmesini (52) 'Il' konumu-na getirin.

ince ayar

Herhangi bir ayar yapmadan önce şebeke elektrik fişini ayırın.

Hassas bir kesim yapabilmek için, ilk kullanımdan önce ve ayrıca yoğun kullanımdan sonra testerenin temel ayarları kontrol edilmeli ve yeniden düzenlenmelidir. Bunun için uygun özel aletler gereklidir. Ferm satış sonrası ekibi bu çalışmanın hızlı ve güvenilir bir şekilde yapılmasına yardımcı olacaktır.

Lazerin ince ayarı (Şekil Q)

Not: Lazer işlevini test etmek için elektrikli aletin güç kaynağına bağlı olması gerekir.

Lazeri ayarlarken (örn. alet kolunu hareket ettirirken), kesinlikle açma/kapama düğmesine basmayın. Elektrikli el aletinin yanlışlıkla çalıştırılması yaralanmalara neden olabilir.

Lazer (18) doğru kesim çizgisini göstermeyi bırakırsa, lazeri yeniden ayarlayabilirsiniz. Bunun için:

1. Ön kapağı çıkarmak için kapak vidalarını (47) açın;

2. Lazer ayar vidalarını (48) gevşetin ve lazeri, la- zer ışını testere bıçağının (6) dişlerine yansıyana kadar hareket ettirerek ayarlayın;

3. Her iki kapak vidasını da (47) sıkarak ön kapağı takın.

0^ eğim açısının ince ayarı (Şekil R,S)

1. Gönye ve eğim açısını 0°'ye ayarlayın;
2. Tutamağı (2) indirin ve konum kilitleme topuzu- nu (38) kullanarak sabitleyin;
3. Sürgülü raylar (29) için kilitleme civatasını kullanarak kaydırma hareketini kilitleyin;
4. Bir açı göstergesini 90°'ye ayarlayın ve Şekil Q'da gösterildiği gibi tezgahın (11) üzerine yerleştirin. Açı göstergesinin ayağı, tüm uzunluğu boyunca testere bıçağı (6) ile aynı hizada olmalıdır;
5. 0° eğim açısı kilitleme somununu (50) gevşetin;
6. 0° eğim açısı (32) durdurma civatasını açı göstergesinin ayağı testere biçağı ile tüm uzunluğu boyunca aynı hizada oluncaya kadar ayarlayın;
7. 0° eğim açısı kilitleme somununu (50) geri sıkın.

Ardından açı göstergesinin (19) konumunu kontrol edin. Gerekirse bir yıldız tornavida kullanarak işaretçiyi gevşetin, eğim açısı (20) ölçeğinde 0° konumuna getirin ve tespit vidasını tekrar sıkın.

45° eğim açısının ince ayarı (Şekil R,T)

1. Gönye ve eğim açısını 45°'ye ayarlayın;
2. Tutamağı (2) indirin ve konum kilitleme topuzu- nu (38) kullanarak sabitleyin;
3. Sürgülü raylar (29) için kilitleme civatasını kullanarak kaydırma hareketini kilitleyin;
4. Bir açı göstergesini 90°'ye ayarlayın ve Şekil R'de gösterildiği gibi tezgahın (11) üzerine yerleştirin. Açı göstergesinin ayağı, tüm uzunluğu boyunca testere bıçağı (6) ile aynı hizada olmalıdır;
5. 45° eğim açısı kilitleme somununu (49) gevşetin;
6. 45° eğim açısı (31) durdurma civatasını açı göstergesinin ayağı testere biçağı ile tüm uzunluğu boyunca aynı hizada oluncaya kadar ayarlayın;
7. 45° eğim açısı kilitleme somununu (49) geri sıkın.

Ardından açı göstergesinin (19) konumunu kontrol edin. Gerekirse bir yıldız tornavida kullanarak işaretçiyi gevşetin, eğim açısı (20) ölçeğinde 45° konumuna getirin ve tespit vidasını tekrar sıkın.

0^ gönye açısının ince ayarı (Şekil U, V)

1. Bir açı göstergesini tezgahın üzerinde (11) 0°'ye ayarlayın ve çit (9) ile testere biçağı (6) arasına yerleştirin;
2. Açı göstergesinin ayağı, tüm uzunluğu boyunca testere bıçağı (6) ile aynı hizada olmalıdır;
3. Dört çit civatasının (51) tümünü gevşetin ve çiti (9), açı göstergesinin ayağı testere bıçağı ile tüm uzunluğu boyunca aynı hizada oluncaya kadar ayarlayın;
4. Dört çit civatasının (51) tümünü tekrar sıkın. Ardından açı göstergesinin konumunu kontrol edin (17). Gerekirse bir yıldız tornavida kullanarak işaretçiyi gevşetin, gönye açı (16) ölçeğinde 0° konumuna getirin ve tespit vidasını tekrar sıkın.

5.BAKIM

Mekanizmada bakım yaparken makine fişinin prize bağlı olmadığından daima emin olun.

Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü madde-leri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

Koruma siperlerinin temizlenmesi

Makineyi kullanmadan önce koruma siperini (4) ve geri çekilebilir koruma siperini (5) kir birikmesi açısından daima kontrol edin. Bir fırça veya benzeri bir alet kullanarak eski talaş ve ahşap parçalarını temizleyin.

Tezgah ek parçasının değiştirilmesi

Hasar görmüş tezgah ek parçalarını hemen değiştirin.

Hasar görmüş bir tezgah ek parçasında (13), küçük parçaların tezgah ek parçası ile testere bıçağı arasına sıkışması ve testere bıçağının çalışmasının engellenmesi ihtimali mevcuttur. Tezgah ek parçasını değiştirmek için:

1. Tezgah ek parçasının vidalarını bir yıldız tornavida kullanarak çıkartın. Gerekirse, gönye ve eğim açısından bu vidalara erişecek şekilde ayarlayın;

2. Tezgah ek parçasını çıkartın;

3. Yeni bir tezgah ek parçası takın;

4. Bir yıldız tornavida kullanarak vidaları skin.

Sürgülü raylar

Kir, sürgülü raylara (25) ve dolayısıyla makinenin çalışmasına zarar verebilir.

• Sürgülü rayları yumuşak bir bezle düzenli olarak temizleyin;
• Sürgülü rayların üzerine biraz yağ dökün;
• Yağın tüm rayların üzerine yayılması için gönye testereyi ileri ve geri hareket ettirin.

ÇEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EU'ya ve bunun yerel hukuk çerçevesinde uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve çevre dostu bir yolla imha edilmelidir.

GARANTI

VONROC ürünleri yüksek kalite standartları doğrultusunda geliştirilmiştir ve ilk satın alımdan itibaren kanunen belirlenen süre boyunca materyal ve işçilik açısından kusursuz olacağı garanti edilmektedir. Bu süre zarfında, kusurlu materyal ve/veya işçilikten dolayı üründe herhangi bir arıza meydana gelmesi durumunda, doğrudan VONROC iletişim kurun.

Takip eden durumlar bu garanti kapsamı dışındadır:

• Yetkisiz servis merkezleri tarafından yapılan veya yapılmaya teşekkür edilen onarım ve/veya değişiklikler.
• Normal aşınma ve eskime.
• Cihazın kötü ve yanlış kullanılması veya cihaza yanlış bakım yapılması.
• Orijinal olmayan yedek parçaların kullanılması

Bu, şirket tarafından açık ya da zımni verilmiş tek garantiyi oluşturur. Belirli bir amaç için ticarete elverişlilik ve uygunluğun zımni garantileri dahil dış görünüşünün ötesine uzanan açık veya zımni başka hiçbir garanti yoktur. VONROC herhangi bir arizi veya dolaylı zarardan hiçbir halükarda sorumlu ol-

mayacaktır. Bayilerin getireceği çözümler uygunsuz birimlerin veya parçaların onarımı veya değiştirilmesiyle sınırlı olacaktır.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.

CE

DECLARATION OF CONFORMITY MS507AC - SLIDING MITRE SAW

(EN) We declare under our sole responsibility that this product is in conformity with directive 2011/65/EU of the European parliament and of the council of 8 June on the restriction of the use of certain hazardous substances in electrical and electronic equipment is in conformity and accordance with the following standards and regulations:
(DE) Der Hersteller erklärt eigenverantwortlich, dass dieses Produkt der Direktive 2011/65/EU des Europäischen Parlaments und des Rats vom 8. Juni 2011 über die Einschränkung der Anwendung von bestimmten gefährlichen Stoffen in elektrischen und elektronischen Geräten entspricht. den folgenden Standards und Vorschriften entspricht:
(NL) Wij verklaren onder onze volledige verantwoordelijkheid dat dit product voldoet aan de conform Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en in overeenstemming is met de volgende standaarden en reguleringen:
(FR) Nous déclarons sous notre seule responsabilité que ce produit est conforme aux standards et directives suivants: est conforme à la Directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 concernant la limitation d'usage de certaines substances dangereuses dans l'équipement électrique et électronique.
(ES) Declaramos bajo nuestra exclusiva responsabilidad que este producto cumple con las siguientes normas y estándares de funcionamiento: se encuentra conforme con la Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre la restricción del uso de determinadas sustancias peligrosas en los equipos eléctricos y electrónicos.
(IT) Dichiariamo, sotto la nostra responsabilità, che questo prodotto è conforme alle normative e ai regolamenti seguenti: è conforme alla Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla limitazione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
(SV) Vi garanterar på eget ansvar att denna produkt upp fyller och följer följande standarder och bestämmelser: uppfyller direktiv 2011/65/EU från Europeiska parlamentet och EG-rådet från den 8 juni 2011 om begränsningen av användning av farliga substanser i elektrisk och elektronisk utrustning.

(TR) Tek sorumlusu biz olmak üzere bu ürünün Avrupa Parlamentosunun 2011/65/EU ve 8 Haziran 2011 tarihli konseyin elektrikli ve elektronik ekipmanlarda belirlenmiş tehlikeli malzeme kullanımının kısıtlanması hakkındaki talimatları ile birlikte aşağıda belirtilen standart ve yönergelere uygun ve uyumlu olduğunu beyan ederiz:

EN62841-1, EN62841-3-9, EN55014-1, EN55014-2, EN61000-3-2, EN 61000-3-3, EN60825-1, 2006/42/EC, 2014/30/EU, 2011/65/EU, 2012/19/EU

Zwolle, 01-11-2023 H.G.FRosberg CEO

VONROC • Lingenstraat 6 • 8028 PM Zwolle • The Netherlands

VONROC®

BUILD YOUR FUTURE

©2023 VONROC

WWW.VONROC.COM

2311-09
