MANUAL DE UTILIZADOR TCVC 2045 S EINHELL

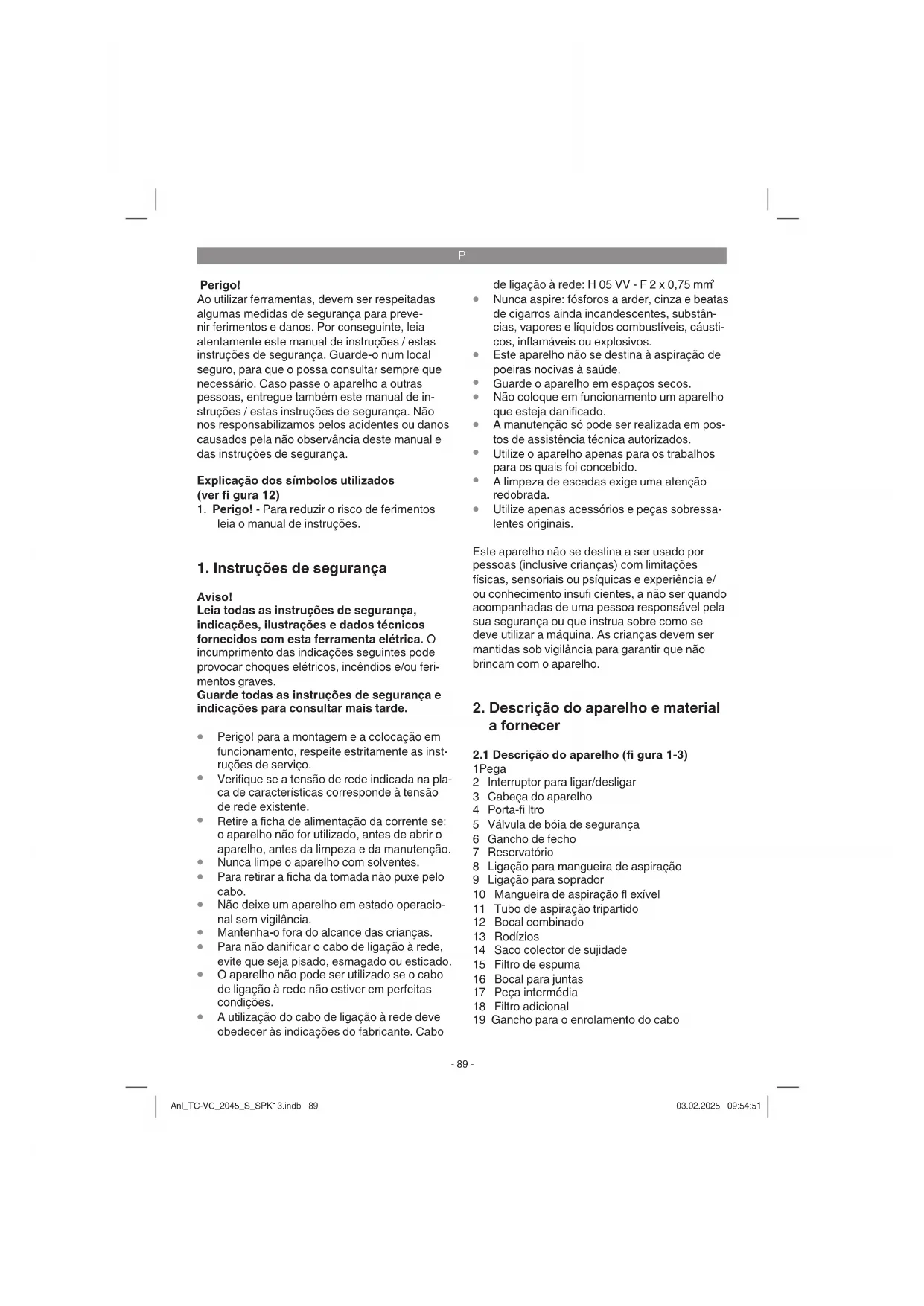

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança. Explicação dos símbolos utilizados (ver fi gura 12)

1. Perigo! - Para reduzir o risco de ferimentos

leia o manual de instruções.

1. Instruções de segurança

Aviso! Leia todas as instruções de segurança, indicações, ilustrações e dados técnicos fornecidos com esta ferramenta elétrica. O incumprimento das indicações seguintes pode provocar choques elétricos, incêndios e/ou feri- mentos graves. Guarde todas as instruções de segurança e indicações para consultar mais tarde.

Perigo! para a montagem e a colocação em funcionamento, respeite estritamente as inst- ruções de serviço.

Verifique se a tensão de rede indicada na pla- ca de características corresponde à tensão de rede existente.

Retire a ficha de alimentação da corrente se: o aparelho não for utilizado, antes de abrir o aparelho, antes da limpeza e da manutenção.

Nunca limpe o aparelho com solventes.

Para retirar a ficha da tomada não puxe pelo cabo.

Não deixe um aparelho em estado operacio- nal sem vigilância.

Mantenha-o fora do alcance das crianças.

Para não danificar o cabo de ligação à rede, evite que seja pisado, esmagado ou esticado.

O aparelho não pode ser utilizado se o cabo de ligação à rede não estiver em perfeitas condições.

A utilização do cabo de ligação à rede deve obedecer às indicações do fabricante. Cabo de ligação à rede: H 05 VV - F 2 x 0,75 mm

Nunca aspire: fósforos a arder, cinza e beatas de cigarros ainda incandescentes, substân- cias, vapores e líquidos combustíveis, cáusti- cos, inflamáveis ou explosivos.

Este aparelho não se destina à aspiração de poeiras nocivas à saúde.

Guarde o aparelho em espaços secos.

Não coloque em funcionamento um aparelho que esteja danificado.

A manutenção só pode ser realizada em pos- tos de assistência técnica autorizados.

Utilize o aparelho apenas para os trabalhos para os quais foi concebido.

A limpeza de escadas exige uma atenção redobrada.

Utilize apenas acessórios e peças sobressa- lentes originais. Este aparelho não se destina a ser usado por pessoas (inclusive crianças) com limitações físicas, sensoriais ou psíquicas e experiência e/ ou conhecimento insufi cientes, a não ser quando acompanhadas de uma pessoa responsável pela sua segurança ou que instrua sobre como se deve utilizar a máquina. As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1-3)

1 Pega 2 Interruptor para ligar/desligar 3 Cabeça do aparelho 4 Porta-fi ltro 5 Válvula de bóia de segurança 6 Gancho de fecho 7 Reservatório 8 Ligação para mangueira de aspiração 9 Ligação para soprador 10 Mangueira de aspiração fl exível 11 Tubo de aspiração tripartido 12 Bocal combinado 13 Rodízios 14 Saco colector de sujidade 15 Filtro de espuma 16 Bocal para juntas 17 Peça intermédia 18 Filtro adicional 19 Gancho para o enrolamento do cabo Anl_TC-VC_2045_S_SPK13.indb 89Anl_TC-VC_2045_S_SPK13.indb 89 03.02.2025 09:54:5103.02.2025 09:54:51P

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Mangueira de aspiração flexível

Tubo de aspiração tripartido

Saco colector de sujidade

Manual de instruções original O aparelho está equipado com uma corrente (z) na base do reservatório. Esta serve para reduzir a carga electrostática durante a utilização.

3. Utilização adequada

O aspirador universal destina-se à aspiração a húmido e a seco mediante a utilização do respec- tivo fi ltro. O aparelho não se destina à aspiração de substâncias combustíveis, explosivas ou noci- vas à saúde. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Tensão de rede: ................220-240 V ~ 50-60 Hz Potência nominal: ...................................... 900 W Volume do reservatório: .................................20 l Nível de pressão acústica L

5. Antes da colocação em

funcionamento Aviso! Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede. O aparelho só pode ser ligado a uma tomada com ligação à terra!

5.1 Montagem do aparelho

Montagem da cabeça do aparelho (fi g. 4) A cabeça do aparelho (3) é fi xada ao reservatório (7) por intermédio dos ganchos de fecho (6). Para retirar a cabeça do aparelho (3), abra os ganchos de fecho (6) e remova-a. Ao montar a cabeça do aparelho (3), verifi que se os ganchos de fecho (6) fi cam bem engatados. Montagem dos rodízios (fi g. 5) Monte os rodízios (13) de acordo com a fi gura 5. Anl_TC-VC_2045_S_SPK13.indb 90Anl_TC-VC_2045_S_SPK13.indb 90 03.02.2025 09:54:5103.02.2025 09:54:51P

Montagem da pega (fi g. 8) Monte a pega (1), pressionando-a contra a aber- tura da cabeça do aparelho (3) prevista para o efeito.

5.2 Montagem dos fi ltros

Nunca utilize o aspirador universal sem o fi ltro! Certifi que-se sempre de que os fi ltros estão bem colocados! Montagem do fi ltro de espuma (fi g. 6) Para a aspiração a húmido, puxe o fi ltro de espu- ma fornecido (15) sobre o porta-fi ltro. Montagem do fi ltro adicional (fi g. 7) Ao efectuar aspirações a seco, utilize sempre o fi ltro adicional fornecido (18). Monte o fi ltro adi- cional de forma a que não passe pelo porta-fi ltro (4) ar que não tenha sido fi ltrado. Montagem do saco colector de sujidade (fi g. 9) É aconselhável montar o saco colector de su- jidade (14) para aspirar sujidades mais fi nas e secas. Puxe o saco colector de sujidade (14) pela abertura de aspiração. O saco colector de sujida- de (14) destina-se apenas à aspiração a seco. É mais fácil eliminar o pó aspirado se for usado o saco colector de sujidade.

5.3 Montagem da mangueira de aspiração

(fi g. 3,10,11) Consoante o tipo de aplicação, ligue a mangueira de aspiração (10) à respectiva ligação no aspira- dor universal. Aspirar Ligue a mangueira de aspiração (10) à ligação para aspiração (8) Soprar Ligue a mangueira de aspiração (10) à ligação para soprador (9) Para prolongar a mangueira de aspiração (10), podem ser inseridos nesta um ou mais elementos do tubo de aspiração tripartido (11). A peça in- termédia (17) tem de estar colocada entre o tubo de aspiração (10) e o bocal combinado (12) ou o bocal para juntas (16).

5.4 Bocais de aspiração

Bocal combinado (fi g. 11b) O bocal combinado (12) destina-se à aspiração de sólidos e líquidos em superfícies médias a grandes. Bocal para juntas (fi g. 11a) O bocal para juntas (16) é adequado para a aspi- ração de sólidos e líquidos em cantos, arestas e outros locais de difícil acesso.

Posição do interruptor 0: desligado Posição do interruptor I: ligado

6.2 Aspiração a seco

Para a aspiração a seco, use o saco colector de sujidade (14) e o fi ltro adicional (18) (ver ponto 5.2). Certifi que-se sempre de que os fi ltros estão bem colocados!

6.3 Aspiração a húmido

Para a aspiração a húmido, use o fi ltro de espu- ma (15) (ver ponto 5.2). Certifi que-se sempre de que o fi ltro está bem colocado! Durante a aspiração a húmido, a válvula de boia de segurança (5) fecha-se depois de atingido o nível máximo de enchimento do reservatório. Devido a isso, o ruído da aspiração do aparelho altera-se, torna-se mais forte. Desligue o aparel- ho e esvazie o reservatório. Perigo! O aspirador universal não se destina à aspiração de líquidos infl amáveis! Para aspiração a húmido, utilize unicamente o fi ltro de espuma fornecido!

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire a fi cha de alimentação da tomada antes de qualquer trabalho de limpeza.

Mantenha os dispositivos de segurança, as ranhuras de ventilação e a carcaça do motor o mais limpo possível.

Aconselhamos a limpeza do aparelho imedia- tamente após cada utilização.

7.2 Limpeza da cabeça do aparelho (3)

Limpe regularmente o aparelho com um pano húmido e um pouco de sabonete líquido. Não uti- lize detergentes ou solventes, pois estes podem corroer as peças de plástico do aparelho.

7.3 Limpeza do reservatório (7)

Consoante a sujidade, o reservatório pode ser limpo com um pano húmido e um pouco de sabo- nete líquido ou sob água corrente.

7.4 Limpeza do fi ltro de espuma (15)

Limpe o fi ltro de espuma (15) com um pouco de sabonete líquido e água corrente e deixe-o secar ao ar.

Verifi que regularmente e antes de cada utilização se os fi ltros do aspirador universal estão bem colocados. 7.6. Encomenda de peças sobressalentes Para encomendar peças sobressalentes, deve indicar os seguintes dados:

Número de referência do aparelho

N.º de identificação do aparelho

N.º da peça sobressalente necessária Pode consultar os preços e informações actuais em www.Einhell-Service.com

8. Substituição do cabo de ligação

à rede Para evitar perigos, sempre que o cabo de li- gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante, pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação para tal.

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma emba- lagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reuti- lizada ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Os componentes que não estiverem em condições devem ser alvo de trata- mento de lixo especial. Informe-se junto das lojas da especialidade ou junto da sua administração autárquica!

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original. Anl_TC-VC_2045_S_SPK13.indb 92Anl_TC-VC_2045_S_SPK13.indb 92 03.02.2025 09:54:5103.02.2025 09:54:51P

Eliminação As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma recic- lagem ecológica de matéria prima. Não deitar ferramentas elétricas e baterias/ pilhas no lixo doméstico! Apenas para países da UE: Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletró- nicos e a sua implementação na legislação nacional, é necessário recolher separadamente as ferra- mentas elétricas que já não são usadas e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/ pilhas defeituosas e encaminhá-las para uma reciclagem ecológica. No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúda humada devido à possível presença de substâncias perigosas. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Germany AG. Reservado o direito a alterações técnicas Anl_TC-VC_2045_S_SPK13.indb 93Anl_TC-VC_2045_S_SPK13.indb 93 03.02.2025 09:54:5103.02.2025 09:54:51P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Bocal combinado, bocal para juntas, bocal para estofos, adaptador para ferramenta eléctrica, etc. Consumíveis/peças consumíveis* Filtro de pregas, fi ltro de espuma, saco colector de sujidade, fi ltro adicional, etc. Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter- net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden- do sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_TC-VC_2045_S_SPK13.indb 94Anl_TC-VC_2045_S_SPK13.indb 94 03.02.2025 09:54:5203.02.2025 09:54:52HR/BIH
