Type d'aspirateur	Aspirateur à sec et à eau
Puissance	1200 W
Capacité du réservoir	20 litres
Poids	7 kg
Longueur du câble	5 mètres
Filtration	Filtre HEPA
Accessoires inclus	Brosse pour sols durs, brosse pour tapis, tuyau d'aspiration
Utilisation	Idéal pour aspirer les poussières, les liquides et les débris
Maintenance	Nettoyage régulier du filtre, vidange du réservoir après chaque utilisation
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Garantie	2 ans

FOIRE AUX QUESTIONS - TCVC 2045 S EINHELL

Comment puis-je assembler l'aspirateur EINHELL TCVC 2045 S ?

Pour assembler l'aspirateur, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer tous les accessoires et de vérifier que le filtre est en place avant de le mettre en marche.

Quel type de sac ou de filtre dois-je utiliser avec l'EINHELL TCVC 2045 S ?

L'EINHELL TCVC 2045 S est compatible avec des sacs de type X. Assurez-vous d'utiliser des sacs et filtres recommandés par le fabricant pour garantir une performance optimale.

Pourquoi mon aspirateur ne s'allume-t-il pas ?

Vérifiez que l'aspirateur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé et que le bouton d'alimentation est activé.

Que faire si l'aspirateur perd de l'aspiration ?

Si l'aspirateur perd de l'aspiration, vérifiez si le sac est plein ou si le filtre est obstrué. Remplacez le sac ou nettoyez/replacez le filtre si nécessaire. Assurez-vous également qu'aucun tuyau n'est plié ou obstrué.

Comment nettoyer le filtre de l'EINHELL TCVC 2045 S ?

Pour nettoyer le filtre, retirez-le de l'aspirateur et tapotez-le doucement pour enlever la poussière. Si le filtre est très encrassé, lavez-le à l'eau tiède sans détergent et laissez-le sécher complètement avant de le remettre en place.

L'aspirateur fait un bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème avec le moteur ou un objet bloqué dans le tuyau. Vérifiez le tuyau et les accessoires pour tout obstacle. Si le bruit persiste, contactez le service après-vente.

Quels accessoires sont inclus avec l'EINHELL TCVC 2045 S ?

L'EINHELL TCVC 2045 S est généralement livré avec plusieurs accessoires, y compris une brosse pour sols durs, une brosse pour tapis et une buse pour fissures. Vérifiez l'emballage pour la liste complète des accessoires.

Comment puis-je stocker l'aspirateur correctement ?

Pour un stockage approprié, enroulez le câble d'alimentation autour des crochets prévus sur l'aspirateur. Rangez-le dans un endroit sec et frais, à l'abri de l'humidité et des températures extrêmes.

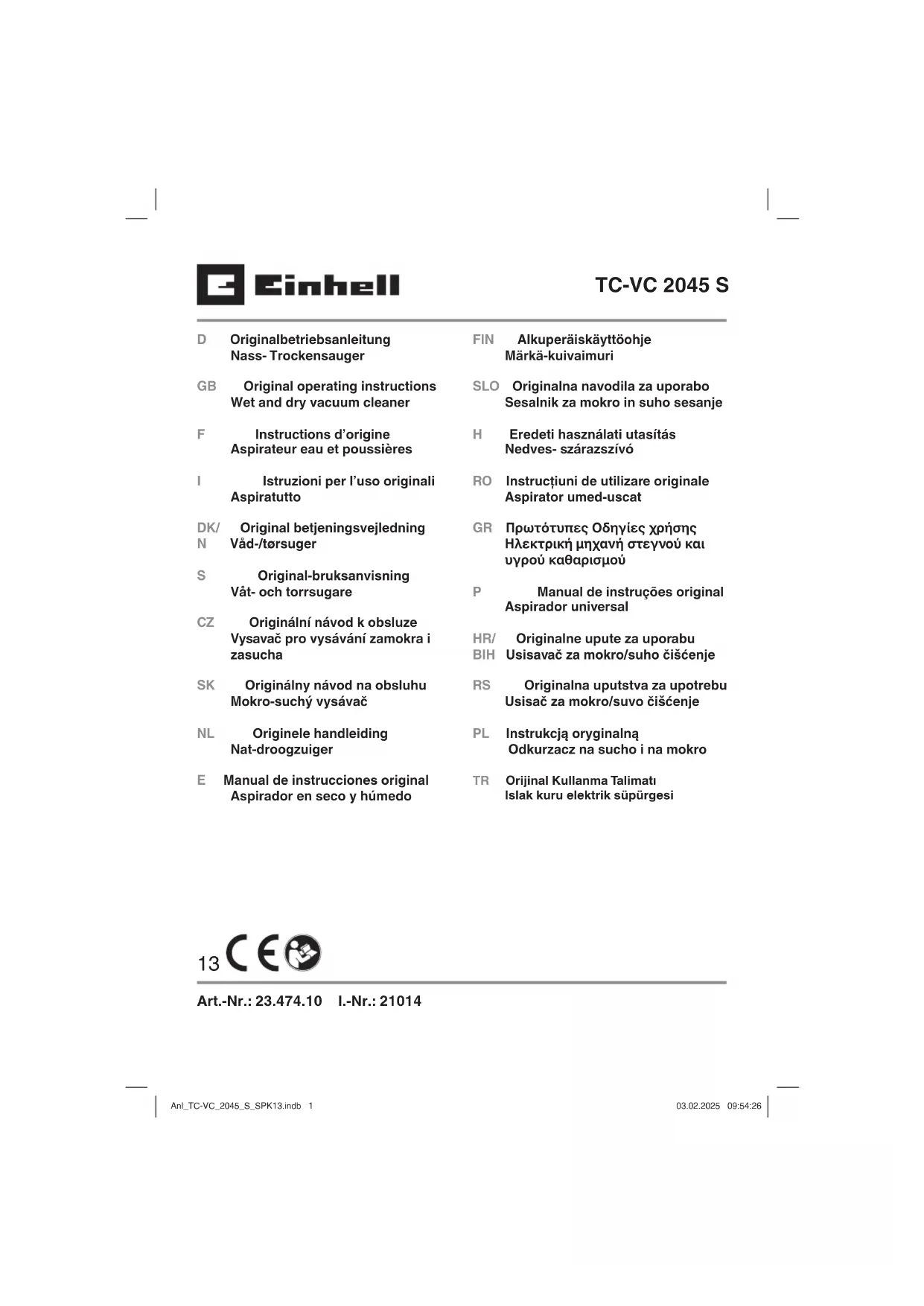

MODE D'EMPLOI TCVC 2045 S EINHELL

F Instructions d'origine Aspirateur eau et poussières

Montage des Griffes (Abb. 8)

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

Explication des symboles utilisés (voir fi gure 12)

1. Danger! - Lisez ce mode d'emploi pour diminuer le risque de blessures.

1. Consignes de sécurité

Avertissement !

Veuillez lire toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques de cet outil électrique. Toute omission lors du respect des instructions ci-après peut entraîner des décharges électriques, un incendie et/ou de graves blessures.

Conservez toutes les consignes de sécurité et toutes les instructions pour l'avenir.

• Danger ! avant le montage et la mise en service, respectez absolument le mode d'emploi.
• Contrôlez que la tension secteur figurant sur la plaque d'identification correspond à la tension secteur.
• Débranchez la prise secteur : lorsque vous n'utilisez pas l'appareil, avant d'ouvrir l'appareil, avant le nettoyage et l'entretien.
• Ne nettoyez jamais l'appareil avec des solvants.
• Ne retirez pas la fiche de la prise en la tirant par le câble.
• Ne laissez pas l'appareil sans surveillance.
• Interdire l'accès aux enfants.
• Il faut veiller à ne pas abîmer ni endommager la ligne de raccordement secteur en roulant dessus, en l'écrasant, en la tirant ou par d'autres actions du même genre.
• L'appareil ne doit pas être utilisé si l'état de la ligne de raccordement réseau n'est pas impeccable.
  • Lors du remplacement de la ligne de raccor-

dement secteur, il ne faut pas s'écarter des modèles indiqués par le producteur. Ligne de raccordement réseau : H 05 VV - F 2 x 0,75 mm²

• N'aspirez jamais : d'allumettes brûlantes, de cendres ni de mégots en combustion, de matériaux, vapeurs ou liquides combustibles, corrosifs ou explosifs.
• Cet appareil n'est pas fait pour aspirer des poussières nocives pour la santé.
• Conservez l'appareil à un endroit sec.
• Ne mettez pas en service un appareil endommagé.
  • Service après-vente uniquement dans nos postes service après-vente autorisés.
• Utilisez uniquement l'appareil pour les travaux pour lesquels il a été construit.
• Lorsque vous nettoyez des escaliers, la plus grande prudence est de mise.
  Utilisez exclusivement des accessoires et pièces détachées d'origine.

Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d'expérience et/ou de connaissances ne peuvent pas l'utiliser de manière sûre, à moins d'être surveillées et de recevoir les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1-3)

1Poignée

2 Interrupteur Marche/Arrêt
3 Tête de l'appareil
4 Cage fi ltrante
5 Soupape de sécurité à fl otteur
6 Crochets de fermeture
7 Réservoir
8 Raccord du tuyau d'aspiration
9 Raccord de souffl erie
10 Tuyau d'aspiration fl exible
11 Tube d'aspiration à 3 pièces
12 Buse combinée
13 Roues
14 Filtres collecteurs d'impuretés
15 Filtre mousse
16 Buse à joints

F

17 Pièce intercalaire
18 Filtre supplémentaire
19 Crochet pour enroulement de câble

2.2 Volume de livraison

Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fi n du mode d'emploi.

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

• Tuyau d'aspiration flexible
• Tube d'aspiration en 3 parties
• Brosse combinée
4x roues
• Sac collecteur de saletés
• Filtre en mousse
- Suceur plat
• Pièce intermédiaire
• Filtre intermédiaire
• Mode d'emploi d'origine

L'appareil est équipé d'une chaîne (z) au fond du réservoir. Elle sert à réduire les charges statiques pendant l'utilisation.

3. Utilisation conforme à l'aff ectation

L'aspirateur sec/humide est adapté pour aspirer de l'eau et de la poussière en utilisant le fi ltre correspondant. L'appareil n'est pas conçu pour

aspirer des substances combustibles, explosives ni dangereuses pour la santé.

La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil venait à être utilisé professionnellement, artisanalement ou par des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension du réseau : .....220-240 V \~ 50-60 Hz

Puissance nominale : 900 W

Volume du réservoir : ......20 l

Niveau de pression acoustique L_pA 78 dB(A)

Imprécision K_pA .....2 dB

Poids : 4,3 kg

Classe de protection : ...... II / ☐

5. Avant la mise en service

Avertissement !

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

L'appareil doit être uniquement branché sur une prise de courant de sécurité !

5.1 Montage de l'appareil

Montage de la tête de l'appareil (fi g. 4)

La tête de l'appareil (3) est fi xée sur le réservoir (7) avec un crochet de fermeture (6). Pour retirer la tête de l'appareil (3), ouvrez le crochet de fermeture (6) et enlevez la tête de l'appareil (3). Lors du montage de la tête de l'appareil (3), veillez à ce que le crochet de fermeture (6) s'encrante correctement.

F

Montage des roues (fi g. 5)

Montez les roues (13) comme illustré sur la figure 5.

Montage de la poignée (fi g. 8)

Montez la poignée (1) en l'enfonçant dans l'ouverture prévue à cet effet et de la tête de l'appareil (3).

5.2 Montage des fi Itres

Ne jamais utiliser l'aspirateur à eau et poussière sans fi litre ! Veillez toujours à la bonne fixation du filtre !

Montage du filtre en mousse (fig. 6)

Pour aspirer de l'eau, tirez le filtre en mousse (15) joint au-dessus de la cage filtrante.

Montage du filtre supplémentaire (fig. 7)

Lorsque vous aspirez à sec, utilisez toujours le filtre supplémentaire (18) fourni. Montez le filtre supplémentaire de telle sorte que l'air ne puisse être aspiré par la cage fi Itrante (4) sans avoir été fi Itré.

Montage du sac collecteur d'impuretés (fi g. 9)

Pour aspirer de la saleté fi ne et sèche, il est conseillé de monter un sac collecteur d'impuretés (14). Tirez le sac collecteur d'impuretés (14) au-dessus de la bouche d'aspiration. Le sac collecteur d'impuretés (14) convient uniquement à l'aspiration de la poussière. La poussière aspirée peut être éliminée plus facilement avec le sac collecteur d'impuretés.

5.3 Montage du tuyau d'aspiration (fi g. 3, 10, 11)

Raccordez en fonction du cas d'application le tuyau d'aspiration (10) avec le raccord correspondant de l'aspirateur à eau et poussière.

Aspirer

Raccordez le tuyau d'aspiration (10) au niveau du raccord du tuyau d'aspiration (8).

Souffl er

Raccordez le tuyau d'aspiration (10) au niveau du raccord de souffl erie (9).

Pour prolonger le tuyau d'aspiration (10), on peut monter un ou plusieurs éléments du tube d'aspiration à trois pièces (11) sur le tuyau d'aspiration (10). La pièce intercalaire (17) doit

être enfi chée entre le tube d'aspiration (10) et la buse combinée (12) ou la buse à joints (16).

5.4 Buse d'aspiration

Buse combinée (fi g. 11b)

La buse combinée (12) convient à aspirer des substances solides et des liquides sur des surfaces moyennes à grandes.

Buse à joints (fi g. 11a)

La buse à joints (16) sert à aspirer les matières solides et les liquides dans les angles, les arêtes et dans les endroits difficiles d'accès.

6. Commande

6.1 Interrupteur marche / arrêt (fi g. 1)

Position de l'interrupteur 0 : Arrêt Position de l'interrupteur I : Marche

6.2 Aspirer à sec

Utilisez le sac collecteur d'impuretés (14) et le fi ltre supplémentaire (18) pour aspirer à sec (cf. point 5.2). Veillez toujours à la bonne fixation du filtre !

6.3 Aspirer de l'eau

Utilisez le fi ltre en mousse (15) pour aspirer de l'eau (cf. point 5.2). Veillez toujours à la bonne fixation du filtre !

Lors de l'aspiration de liquides, la soupape de sécurité à fl otteur (5) se ferme une fois le niveau de remplissage maximal atteint dans le réservoir. À ce moment, le bruit que fait l'appareil en aspirant change, il augmente. Mettez alors l'appareil hors circuit et videz le réservoir.

Danger!

L'aspirateur eau et poussières ne convient pas à l'aspiration de liquides combustibles ! Utilisez uniquement le fi Itre en mousse joint à la livraison pour l'aspiration de liquides !

6.4 Souffl age

Raccordez le tuyau d'aspiration (10) au raccord du souffl age (9) de l'aspirateur eau et poussières.

F

7. Nettoyage, maintenance et commande de pièces de rechange

Danger!

Retirez la fi che de contact avant tous travaux de nettoyage.

7.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.

7.2 Nettoyage de la tête d'appareil (3)

Nettoyez l'appareil régulièrement à l'aide d'un chiff on humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de l'appareil.

7.3 Nettoyage du réservoir (7)

Le réservoir peut être nettoyé, en fonction du degré d'encrassement, avec un chiff on humide et un peu de savon noir ou sous l'eau courante.

7.4 Nettoyage du fi ltre en mousse (15)

Nettoyez le fi ltre en mousse (15) avec un peu de savon noir sous l'eau courante et laissez-le sécher à l'air.

7.5 Maintenance

Contrôlez régulièrement la bonne fixation du filtre de l'aspirateur à eau et poussière et avant chaque application.

7.6 Commande de pièces de rechange

Veuillez indiquer ce qui suit pour toute commande de pièces de rechange :

• Type de l'appareil
• Référence de l'appareil
• Numéro d'identification de l'appareil
- Numéro de pièce de rechange de la pièce de rechange nécessaire

Vous trouverez les prix et informations actuelles à l'adresse www.Einhell-Service.com

8. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

F

Élimination des déchets

Pour une mise au rebut conforme à la réglementation, les appareils, les emballages, les piles et accus doivent être déposés dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez-vous renseigner auprès de l'administration de votre commune.

Ne jetez pas les outils électriques, les piles et les accus dans les ordures ménagères!

Uniquement pour les pays de l'UE :

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques, les outils électroportatifs devenus inutilisables et conformément à la directive 2006/66/CE les piles/accus défectueux ou usagés doivent être récoltés à part et apportés dans un centre de collecte et de recyclage respectueux de l'environnement.

Valable uniquement pour la France:

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'Einhell Germany AG obtenu.

Sous réserve de modifi cations techniques

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pièces de rechange et d'usure ou l'achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-mables.

Catégorie Exemple
Pièces d'usure* brosse combinée, suceur plat, brosse à parquet, adaptateur pour outil électrique, etc.
Matériel de consommation/pièces de consommation*	filtre à plis, filtre en mousse, sac collecteur de saletés, fi ltre supplémentaire, etc.
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d'enregistrer le cas du défaut sur internet à l'adresse www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

• est-ce que l'appareil a fonctionné une fois ou était-il défectueux dés le départ ?
- avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
- quel est le défaut de fonctionnement de l'appareil à votre avis (symptôme principal) ?
Décrivez ce défaut de fonctionnement.
