GEBRUIKSAANWIJZING TCVC 2045 S EINHELL

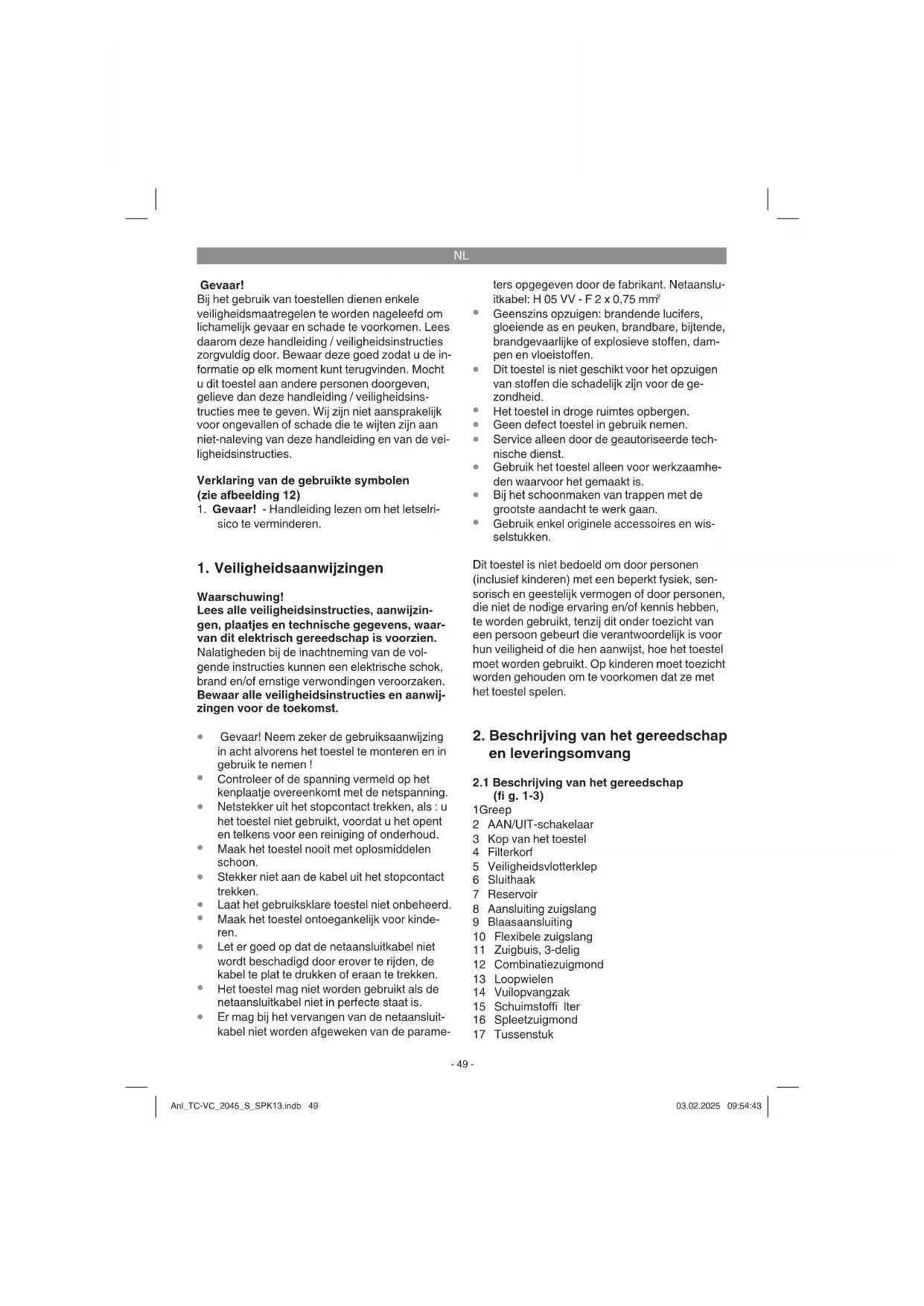

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies. Verklaring van de gebruikte symbolen (zie afbeelding 12)

1. Gevaar! - Handleiding lezen om het letselri-

sico te verminderen.

1. Veiligheidsaanwijzingen

Waarschuwing! Lees alle veiligheidsinstructies, aanwijzin- gen, plaatjes en technische gegevens, waar- van dit elektrisch gereedschap is voorzien. Nalatigheden bij de inachtneming van de vol- gende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwij- zingen voor de toekomst.

Gevaar! Neem zeker de gebruiksaanwijzing in acht alvorens het toestel te monteren en in gebruik te nemen !

Controleer of de spanning vermeld op het kenplaatje overeenkomt met de netspanning.

Netstekker uit het stopcontact trekken, als : u het toestel niet gebruikt, voordat u het opent en telkens voor een reiniging of onderhoud.

Maak het toestel nooit met oplosmiddelen schoon.

Stekker niet aan de kabel uit het stopcontact trekken.

Laat het gebruiksklare toestel niet onbeheerd.

Maak het toestel ontoegankelijk voor kinde- ren.

Let er goed op dat de netaansluitkabel niet wordt beschadigd door erover te rijden, de kabel te plat te drukken of eraan te trekken.

Het toestel mag niet worden gebruikt als de netaansluitkabel niet in perfecte staat is.

Er mag bij het vervangen van de netaansluit- kabel niet worden afgeweken van de parame- ters opgegeven door de fabrikant. Netaanslu- itkabel: H 05 VV - F 2 x 0,75 mm

Geenszins opzuigen: brandende lucifers, gloeiende as en peuken, brandbare, bijtende, brandgevaarlijke of explosieve stoffen, dam- pen en vloeistoffen.

Dit toestel is niet geschikt voor het opzuigen van stoffen die schadelijk zijn voor de ge- zondheid.

Het toestel in droge ruimtes opbergen.

Geen defect toestel in gebruik nemen.

Service alleen door de geautoriseerde tech- nische dienst.

Gebruik het toestel alleen voor werkzaamhe- den waarvoor het gemaakt is.

Bij het schoonmaken van trappen met de grootste aandacht te werk gaan.

Gebruik enkel originele accessoires en wis- selstukken. Dit toestel is niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sen- sorisch en geestelijk vermogen of door personen, die niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het toestel moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het toestel spelen.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

(fi g. 1-3) 1 Greep 2 AAN/UIT-schakelaar 3 Kop van het toestel 4 Filterkorf 5 Veiligheidsvlotterklep 6 Sluithaak 7 Reservoir 8 Aansluiting zuigslang 9 Blaasaansluiting 10 Flexibele zuigslang 11 Zuigbuis, 3-delig 12 Combinatiezuigmond 13 Loopwielen 14 Vuilopvangzak 15 Schuimstoffi lter 16 Spleetzuigmond 17 Tussenstuk Anl_TC-VC_2045_S_SPK13.indb 49Anl_TC-VC_2045_S_SPK13.indb 49 03.02.2025 09:54:4303.02.2025 09:54:43NL

18 Extra fi lter 19 Haak voor kabelopwikkeling

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Mondstuk voor voegen

Originele handleiding Het toestel is voorzien van een ketting (z) aan de bodem van de bak. Deze ketting dient ter vermin- dering van statische oplading tijdens het gebruik.

3. Reglementair gebruik

De nat-/droogzuiger is geschikt voor het nat- en droogzuigen mits gebruikmaking van de overe- enkomstige fi lter. Het toestel is niet bedoeld om brandbare, explosieve of voor de gezondheid gevaarlijke stoff en op te zuigen. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze toestellen overeen- komstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

5. Vóór inbedrijfstelling

Waarschuwing! Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Het toestel mag enkel op een veiligheidsstopcon- tact worden aangesloten!

5.1 Montage van het toestel

Montage van de kop van het toestel (fi g. 4) De kop (3) van het toestel is vastgemaakt op de container (7) m.b.v. de sluithaken (6). Om de kop (3) van het toestel af te nemen sluithaken (6) ope- nen en de kop (3) afnemen. Bij het heraanbren- gen van de kop (3) van het toestel erop letten dat de sluithaken (6) correct vastklikken. Montage van de loopwielen (fi g. 5) Breng de loopwielen (13) aan zoals getoond in fi g. 5. Anl_TC-VC_2045_S_SPK13.indb 50Anl_TC-VC_2045_S_SPK13.indb 50 03.02.2025 09:54:4403.02.2025 09:54:44NL

Montage van het handvat (fi g. 8) Monteer het handvat (1) door het in de daartoe voorziene opening van de kop van het apparaat (3) te drukken.

5.2 Montage van de fi lters

De nat-/droogzuiger nooit zonder fi lter gebruiken! Let er wel steeds op dat de fi lter goed vast zit! Montage van de schuimstoffi lter (fi g. 6) Voor het natzuigen trekt u de bijgaande schuim- stoffi lter (15) over de fi lterkorf. Montage van de extra fi lter (fi g. 7) Gebruik voor het droogzuigen steeds de bijgele- verde extra fi lter (18). Monteer de extra fi lter zoda- nig dat er geen lucht ongefi lterd door de fi lterkorf (4) wordt gezogen. Montage van de vuilopvangzak (fi g. 9) Voor het opzuigen van fi jn droog vuil is het aan te raden de vuilopvangzak (14) aan te brengen. Trek de vuilopvangzak (14) over de aanzuigopening. De vuilopvangzak (14) is enkel geschikt voor het droogzuigen. Opgezogen stof kan via de vuilop- vangzak gemakkelijk worden verwijderd.

5.3 Montage van de zuigslang (fi g. 3,10,11)

Verbind naargelang het toepassingsgeval de zu- igslang (10) met de overeenkomstige aansluiting van de nat-/droogzuiger. Zuigen Sluit de zuigslang (10) aan op de aansluiting zu- igslang (8). Blazen Sluit de zuigslang (10) aan op de blaasaansluiting (9). Voor het verlengen van de zuigslang (10) kunnen een of meerdere elementen van de driedelige zuigbuis (11) op de zuigslang (10) worden gezet. Tussen de zuigbuis (10) en de combinatiezuig- mond (12) resp. voegmondstuk (16) dient het tussenstuk (17) worden ingestoken.

Combi-mondstuk (fi g. 11b) Het combi-mondstuk (12) is geschikt voor het afzuigen van vaste stoff en en vloeistoff en op mid- delgrote tot grote oppervlakken. Voegmondstuk (fi g. 11a) Het mondstuk voor voegen (16) is geschikt voor het afzuigen van vast stof en vloeistoff en in hoeken, randen en op andere moeilijk toeganke- lijke plaatsen.

Schakelaar staat op 0: UIT Schakelaar staat op I: AAN

Gebruik voor het droogzuigen de vuilopvangzak (14) en de extra fi lter (18) (zie punt 5.2). Let er wel steeds op dat de fi lter goed vast zit!

Gebruik voor het natzuigen de schuimstoffi lter (15) (zie punt 5.2). Let er wel op dat de fi lter altijd goed vast zit! Bij het natzuigen gaat de veiligheidsvlotterklep (5) dicht zodra het maximale vulniveau in het reser- voir is bereikt. Daarbij verandert het aanzuiggelu- id van het apparaat, het wordt luider. Schakel dan het apparaat uit en maak het reservoir leeg. Gevaar! De nat-/droogzuiger is niet geschikt voor het op- zuigen van brandbare vloeistoff en! Gebruik voor het natzuigen alleen het meegeleverde schuim- stof fi lter!

Verbind de zuigslang (10) met de blaasaanslui- ting (9) van de nat-/droogzuiger.

7. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil.

Het is aan te bevelen het toestel onmiddellijk na elk gebruik schoon te maken. Anl_TC-VC_2045_S_SPK13.indb 51Anl_TC-VC_2045_S_SPK13.indb 51 03.02.2025 09:54:4403.02.2025 09:54:44NL

7.2 Schoonmaken van de kop (3) van het

apparaat Maak het toestel regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofdelen van het apparaat kunnen aantas- ten.

7.3 Schoonmaken van de container (7)

De container kan naargelang de vervuiling wor- den schoongemaakt met een vochtige doek en wat zachte zeep of onder stromend water.

7.4 Schoonmaken van de schuimstoffi lter

(15) Maak de schuimstoffi lter (15) met wat zachte zeep onder stromend water schoon en laat hem aan de lucht drogen.

Controleer regelmatig en telkens voor gebruik van het toestel of de fi lters van de nat-/ droogzuiger goed vast zitten. 7.6. Bestellen van wisselstukken Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden:

type van het toestel

artikelnummer van het toestel

identnummer van het toestel

wisselstuknummer van het benodigde stuk. Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

netaansluitkabel Als de netaansluitkabel van dit apparaat wordt beschadigd, dient deze door de fabrikant of door de dienst na verkoop of een overeenkomstig ge- kwalifi ceerde persoon te worden vervangen om te voorkomen dat iemand in gevaar wordt gebracht.

9. Afvalverwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Het toestel en zijn accessoires bestaan uit di- verse materialen, zoals b.v. metaal en kunststof. Ontdoe u van defecte onderdelen op de inza- melplaats waar u gevaarlijke afvalstoff en mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_TC-VC_2045_S_SPK13.indb 52Anl_TC-VC_2045_S_SPK13.indb 52 03.02.2025 09:54:4403.02.2025 09:54:44NL

Afvalverwijdering Elektrische gereedschappen, accu’s, accessoires en bijbehorende verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled. Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil, maar breng ze naar een inz- amelpunt. Alleen voor landen binnen de EU: Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur, en de implementatie hiervan in nationaal recht, moeten niet bruikbare elektrische gereedschappen op een voor het milieu verantwoorde wijze worden ingezameld en gerecycled. Volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu’s/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled. Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de moge- lijke aanwezigheid van gevaarlijke stoff en schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden Anl_TC-VC_2045_S_SPK13.indb 53Anl_TC-VC_2045_S_SPK13.indb 53 03.02.2025 09:54:4403.02.2025 09:54:44NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Combi-zuigmond, voegmondstuk, meubelzuig- mond, adapter voor elektrisch materieel, etc. Verbruiksmateriaal/verbruiksstukken* Vouwfi lter, schuimstoffi lter, vuilopvangzak, extra fi lter etc. Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TC-VC_2045_S_SPK13.indb 54Anl_TC-VC_2045_S_SPK13.indb 54 03.02.2025 09:54:4403.02.2025 09:54:44E
