MANUALE UTENTE TCVC 2045 S EINHELL

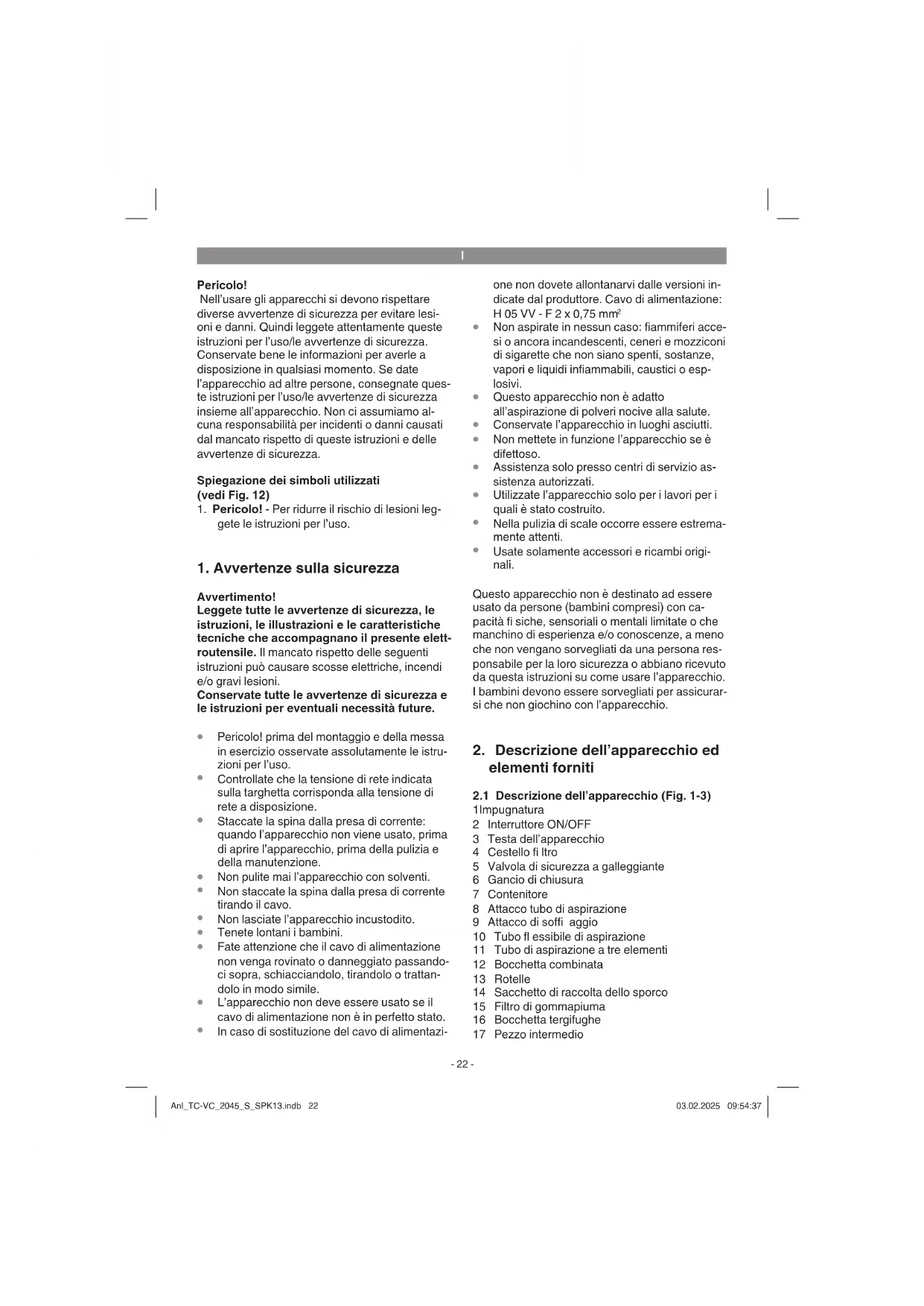

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza. Spiegazione dei simboli utilizzati (vedi Fig. 12)

1. Pericolo! - Per ridurre il rischio di lesioni leg-

gete le istruzioni per l’uso.

1. Avvertenze sulla sicurezza

Avvertimento! Leggete tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che accompagnano il presente elett- routensile. Il mancato rispetto delle seguenti istruzioni può causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future.

Pericolo! prima del montaggio e della messa in esercizio osservate assolutamente le istru- zioni per l’uso.

Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione.

Staccate la spina dalla presa di corrente: quando l’apparecchio non viene usato, prima di aprire l’apparecchio, prima della pulizia e della manutenzione.

Non pulite mai l’apparecchio con solventi.

Non staccate la spina dalla presa di corrente tirando il cavo.

Non lasciate l’apparecchio incustodito.

Tenete lontani i bambini.

Fate attenzione che il cavo di alimentazione non venga rovinato o danneggiato passando- ci sopra, schiacciandolo, tirandolo o trattan- dolo in modo simile.

L’apparecchio non deve essere usato se il cavo di alimentazione non è in perfetto stato.

In caso di sostituzione del cavo di alimentazi- one non dovete allontanarvi dalle versioni in- dicate dal produttore. Cavo di alimentazione: H 05 VV - F 2 x 0,75 mm

Non aspirate in nessun caso: fiammiferi acce- si o ancora incandescenti, ceneri e mozziconi di sigarette che non siano spenti, sostanze, vapori e liquidi infiammabili, caustici o esp- losivi.

Questo apparecchio non è adatto all’aspirazione di polveri nocive alla salute.

Conservate l’apparecchio in luoghi asciutti.

Non mettete in funzione l’apparecchio se è difettoso.

Assistenza solo presso centri di servizio as- sistenza autorizzati.

Utilizzate l’apparecchio solo per i lavori per i quali è stato costruito.

Nella pulizia di scale occorre essere estrema- mente attenti.

Usate solamente accessori e ricambi origi- nali. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con ca- pacità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona res- ponsabile per la loro sicurezza o abbiano ricevuto da questa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurar- si che non giochino con l’apparecchio.

1 Impugnatura 2 Interruttore ON/OFF 3 Testa dell’apparecchio 4 Cestello fi ltro 5 Valvola di sicurezza a galleggiante 6 Gancio di chiusura 7 Contenitore 8 Attacco tubo di aspirazione 9 Attacco di soffi aggio 10 Tubo fl essibile di aspirazione 11 Tubo di aspirazione a tre elementi 12 Bocchetta combinata 13 Rotelle 14 Sacchetto di raccolta dello sporco 15 Filtro di gommapiuma 16 Bocchetta tergifughe 17 Pezzo intermedio Anl_TC-VC_2045_S_SPK13.indb 22Anl_TC-VC_2045_S_SPK13.indb 22 03.02.2025 09:54:3703.02.2025 09:54:37I

18 Filtro addizionale 19 Gancio avvolgicavo

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Tubo flessibile di aspirazione

Tubo di aspirazione a 3 elementi

Sacchetto di raccolta dello sporco

Filtro di gommapiuma

Bocchetta tergifughe

Istruzioni per l‘uso originali L’apparecchio è dotato di una catena (z) sul fondo del serbatoio. Serve a ridurre lo sviluppo di cari- che elettrostatiche durante l‘utilizzo.

La sega circolare manuale è adatta ad eff ettuare tagli diritti nel legno, in materiali simili al legno o materie plastiche. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

5. Prima della messa in esercizio

Avvertenza! Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. L‘apparecchio deve essere collegato solo ad una presa con messa a terra!

5.1 Montaggio dell’apparecchio

Montaggio della testa dell’apparecchio (Fig. 4) La testa dell’apparecchio (3) è fi ssata al conteni- tore (7) dal gancio di chiusura (6). Per togliere la testa dell’apparecchio (3), aprite il gancio di chi- usura (6) e togliete la testa dell’apparecchio (3). Nel montare la testa dell’apparecchio (3) badate che il gancio di chiusura (6) scatti correttamente. Montaggio delle rotelle (Fig. 5) Montate le rotelle (13) come mostrato nella Figura

Montaggio dell‘impugnatura (Fig. 8) Montate l‘impugnatura (1) premendola nell‘apposita apertura della testa dell‘apparecchio (3).

5.2 Montaggio dei fi ltri

Non usate mai l’aspiratutto senza fi ltro! Controllate sempre che i fi ltri siano ben fi ssati! Montaggio del fi ltro di gommapiuma (Fig. 6) Per l’aspirazione a umido mettete il fi ltro di gom- mapiuma accluso (15) sul cestello fi ltro. Montaggio del fi ltro addizionale (Fig. 7) Nell’aspirazione a secco utilizzate sempre il fi ltro addizionale fornito (18). Montate il fi ltro addizio- nale in modo tale che nel cestello fi ltro (4) venga aspirata solo aria fi ltrata. Montaggio del sacco di raccolta dello sporco (Fig. 9) Per l’aspirazione di sporco fi ne e secco si consi- glia di montare il sacco di raccolta dello sporco (14). Infi late il sacco di raccolta dello sporco (14) sull’apertura d’aspirazione. Il sacco di raccolta dello sporco (14) è adatto solo per l’aspirazione a secco! La polvere aspirata può essere facilmente rimossa tramite il sacco di raccolta dello sporco.

5.3 Montaggio del tubo fl essibile di aspirazio-

ne (Fig. 3,10,11) A seconda dello scopo di utilizzo, collegate il tubo fl essibile di aspirazione (10) con l’attacco dell’aspiratutto. Aspirazione Inserite il tubo fl essibile di aspirazione (10) nel relativo attacco (8). Soffi aggio Inserite il tubo fl essibile di aspirazione (10) nell’attacco di soffi aggio (9). Per prolungare il tubo fl essibile di aspirazione (10) potete applicare uno o più dei 3 elementi del tubo di aspirazione (11) al tubo fl essibile di aspirazione (10). Fra il tubo di aspirazione (10) e la bocchetta combinata (12) ovvero la bocchetta terghi fughe (16) deve essere inserito il pezzo intermedio (17).

5.4 Bocchette di aspirazione

Bocchetta combinata (Fig. 11b) La bocchetta combinata (12) è adatta all’aspirazione di solidi e liquidi su superfi ci da medie a grandi. Bocchetta tergifughe (Fig. 11a) La bocchetta tergifughe (16) è adatta all’aspirazione di solidi e liquidi in angoli, spigoli e altri luoghi diffi cilmente raggiungibili.

Posizione “0” dell’interruttore: Spento Posizione “I” dell’interruttore: Acceso

6.2 Aspirazione a secco

Per l’aspirazione a secco impiegate il sacco di raccolta dello sporco (14) ed il fi ltro addizionale (18) (vedi punto 5.2). Controllate sempre che i fi ltri siano ben fi ssati!

6.3 Aspirazione a umido

Per l’aspirazione ad umido impiegate il fi ltro di gommapiuma (15) (vedi punto 5.2). Controllate sempre che il fi ltro sia ben fi ssato! In caso di aspirazione a umido, la valvola di sicurezza a galleggiante (5) si chiude al raggi- ungimento del livello massimo di riempimento del serbatoio. In tal caso cambia il rumore di as- pirazione, che diventa più forte. Spegnete quindi l’apparecchio e svuotate il serbatoio. Pericolo! L‘aspiratutto non è adatto all‘aspirazione di liquidi infi ammabili! Per l‘aspirazione a umido impiegate solo il fi ltro di gommapiuma accluso!

Collegate il tubo fl essibile di aspirazione (10) con l‘attacco di soffi aggio (9) dell‘aspiratutto. Anl_TC-VC_2045_S_SPK13.indb 24Anl_TC-VC_2045_S_SPK13.indb 24 03.02.2025 09:54:3703.02.2025 09:54:37I

7. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

7.2 Pulizia della testa dell’apparecchio (3)

Pulite l’apparecchio regolarmente con un panno umido ed un po’ di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero dann- eggiare le parti in plastica dell’apparecchio.

7.3 Pulizia del contenitore (7)

A seconda del tipo di sporco potete pulire il con- tenitore con un panno umido ed un po’ di sapone, oppure sotto acqua corrente.

7.4 Pulizia del fi ltro di gommapiuma (15)

Pulite il fi ltro di gommapiuma (15) con un po’ di sapone sotto acqua corrente e lasciatelo asciuga- re all’aria.

Controllate regolarmente e prima di ogni utilizzo che il fi ltro dell’aspiratutto sia ben fi ssato. 7.6. Ordinazione dei pezzi di ricambio In caso di ordinazione di pezzi di ricambio è ne- cessario indicare quanto segue:

numero di articolo dell’apparecchio

numero di identificazione dell’apparecchio

numero del pezzo di ricambio richiesto Per i prezzi e le informazioni attuali si veda www.Einhell-Service.com

8. Sostituzione del cavo di

alimentazione Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

9. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifi uti speciali. Per informa- zioni rivolgetevi ad un negozio specializzato o all’amministrazione comunale!

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TC-VC_2045_S_SPK13.indb 25Anl_TC-VC_2045_S_SPK13.indb 25 03.02.2025 09:54:3703.02.2025 09:54:37I

Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili. Non gettare elettroutensili e batterie/pile tra i rifi uti domestici! Per un corretto smaltimento verifi care sempre le disposizioni del proprio comune. Solo per i Paesi UE: Ai sensi della Direttiva Europea 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli elettroutensili non più utilizzabili e, ai sensi della Direttiva Eu- ropea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente e riciclati nel rispetto dell’ambiente. In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere eff etti nocivi sull‘ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell Germany AG. Con riserva di apportare modifi che tecniche Anl_TC-VC_2045_S_SPK13.indb 26Anl_TC-VC_2045_S_SPK13.indb 26 03.02.2025 09:54:3803.02.2025 09:54:38I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Boccetta combinata, bocchetta tergifug- he, bocchetta per imbottiti, adattatore per l‘elettroutensile, ecc. Materiale di consumo/parti di consumo * Filtro pieghettato, fi ltro di gommapiuma, sacchet- to di raccolta dello sporco, fi ltro addizionale, ecc. Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris- pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TC-VC_2045_S_SPK13.indb 27Anl_TC-VC_2045_S_SPK13.indb 27 03.02.2025 09:54:3803.02.2025 09:54:38DK/N
