| Typ výrobku | Vysavač na vodu a prach (suchý/mokrý) |
| Značka | Einhell |
| Model | TCVC 2045 S |
| Objem nádrže | 20 litrů |
| Jmenovitý výkon | 900 W |
| Síťové napětí | 220-240 V ~ 50-60 Hz |
| Hmotnost | 4,3 kg |
| Hladina akustického tlaku | 78 dB(A) (nejistota 2 dB) |
| Třída ochrany | II (dvojitá izolace) |
| Hlavní funkce | Suché vysávání, vysávání vody, foukání |
| Typ filtrace | Pěnový filtr (mokrý), přídavný filtr (suchý), sběrný sáček na nečistoty |
| Bezpečnost | Bezpečnostní ventil s plovákem (automatické zastavení při maximálním naplnění) |
| Dodávané příslušenství | Flexibilní hadice, sací trubka 3 díly, kombinovaná tryska, plochá hubice, 4 kolečka, rukojeť, sběrný sáček, pěnový filtr, přídavný filtr |
| Délka sací hadice | Neuvedena (odhad ~2 m) |
| Navíjení kabelu | Háček pro navíjení kabelu |
| Údržba | Pravidelné čištění vlhkým hadříkem; čištění a sušení pěnového filtru; pravidelná kontrola upevnění filtru |
| Náhradní díly a opravitelnost | Opotřebitelné díly a spotřební materiál jsou k dispozici na Einhell-Service.com |
| Použití v souladu s určením | Pro vysávání vody a prachu, není vhodný pro hořlavé, výbušné nebo škodlivé látky |
| Doporučené skladování | Tmavé, suché místo, chráněné před mrazem, mezi 5 a 30 °C |
Často kladené otázky - TCVC 2045 S EINHELL
Dotazy uživatelů ohledně TCVC 2045 S EINHELL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysavač ve formátu PDF zdarma! Najděte svůj návod TCVC 2045 S - EINHELL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. TCVC 2045 S značky EINHELL.
NÁVOD K OBSLUZE TCVC 2045 S EINHELL
CZ Originální návod k obsluze Vysavač pro vysávání zamokra i zasucha
SK Originálny návod na obsluhu Mokro-suchý vysávač

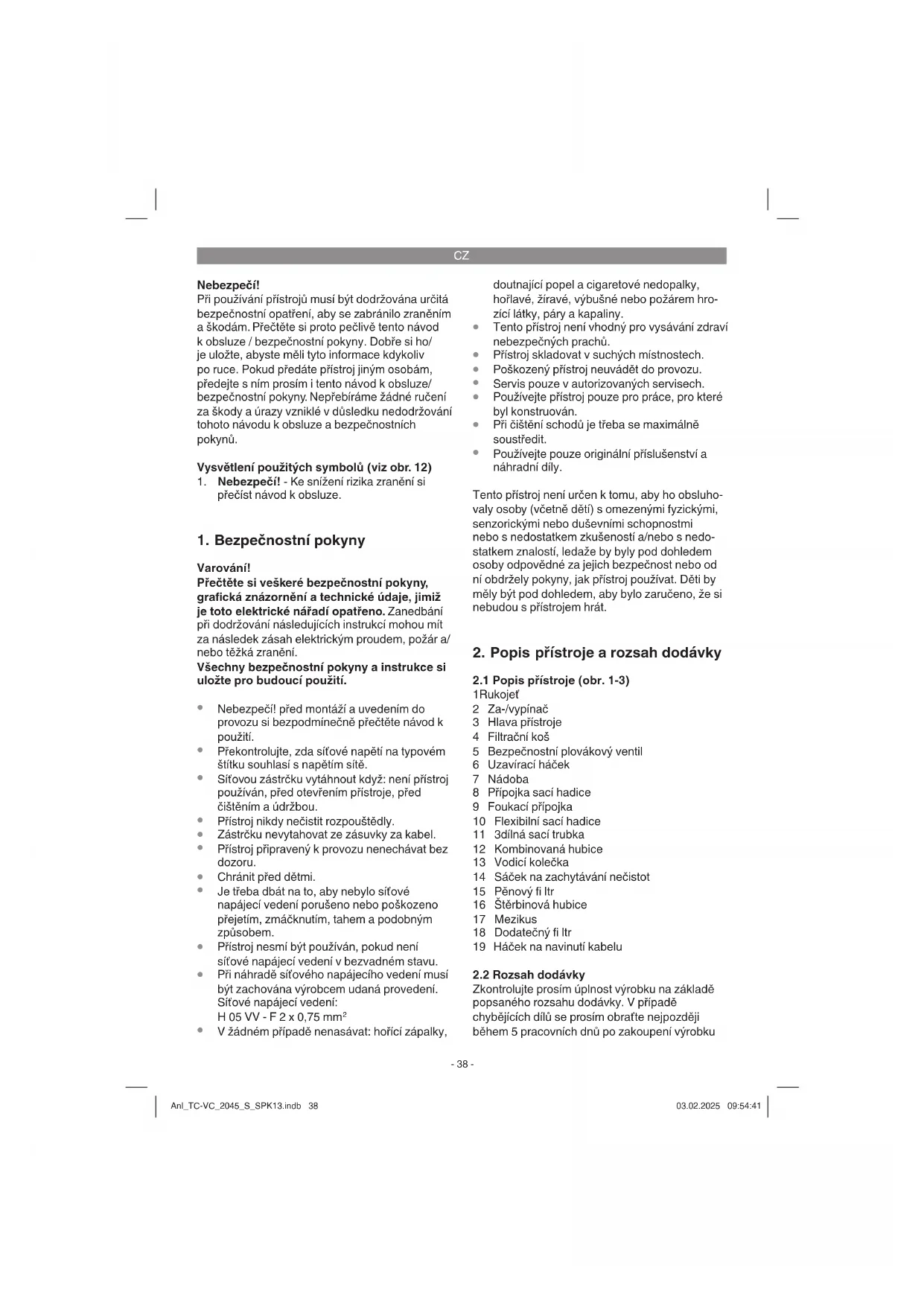

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.
Vysvětlení použitých symbolů (viz obr. 12)
- Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze.
1. Bezpečnostní pokyny
Varování!
Přečtěte si veškeré bezpečnostní pokyny, grafická znázornění a technické údaje, jimiž je toto elektrické nářadí opatřeno. Zanedbání při dodržování následujících instrukcí mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká zranění.
Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.
- Nebezpečí! před montáží a uvedením do provozu si bezpodmínečně přečtěte návod k použití.
- Překontrolujte, zda síťové napětí na typovém štítku souhlasí s napětím sítě.
- Sítovou zástrčku vytáhnout když: není přístroj používán, před otevřením přístroje, před čištěním a údržbou.
• Přístroj nikdy nečistit rozpouštědly.
• Zástrčku nevytahovat ze zásuvky za kabel. - Přístroj připravený k provozu nenechávat bez dozoru.
• Chránit před dětmi. - Je třeba dbát na to, aby nebylo síťové napájecí vedení porušeno nebo poškozeno přejetím, zmáčknutím, tahem a podobným způsobem.
- Přístroj nesmí být používán, pokud není sítové napájecí vedení v bezvadném stavu.
- Při náhradě síťového napájecího vedení musí být zachována výrobcem udaná provedení. Sítové napájecí vedení:
H 05 VV - F 2 x 0,75 mm ^2
• V žádném případě nenasávat: hořící zápalky,
doutnající popel a cigaretové nedopalky, hořlavé, žíravé, výbušné nebo požárem hrozící látky, páry a kapaliny.
- Tento přístroj není vhodný pro vysávání zdraví nebezpečných prachů.
- Přístroj skladovat v suchých místnostech.
- Poškozený prístroj neuvádět do provozu.
- Servis pouze v autorizovaných servisech.
- Používejte přístroj pouze pro práce, pro které byl konstruován.
- Při čištění schodů je třeba se maximálně soustředit.
- Používejte pouze originální příslušenství a náhradní díly.
Tento přístroj není určen k tomu, aby ho obsluho- valy osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a/nebo s nedo- statkem znalostí, ledaže by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroj používat. Děti by měly byt pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1-3)
1Rukojeť
2 Za-/vypínač
3 Hlava prístroje
4 Filtrační koš
5 Bezpečnostní plovákový ventil
6 Uzavírací háček
7 Nádoba
8 Přípojka sací hadice
9 Foukací přípojka
10 Flexibilní sací hadice
11 3dílná sací trubka
12 Kombinovaná hubice
13 Vodicí kolečka
14 Sáček na zachytávání nečistot
15 Pěnový fi ltr
16 Štěrbinová hubice
17 Mezikus
18 Dodatečný fi ltr
19 Háček na navinutí kabelu
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku
CZ
za předložení platného dokladu o koupi na naše servisní středisko nebo na nejbližší příslušné stavební centrum. Dbejte prosím na tabulku o záruce v záručních podmínkách na konci návodu.
- Otevřete balení a přístroj opatrně vyjměte z balení.
- Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
- Překontrolujte, zda je rozsah dodávky úplný.
Zkontrolujte prístroj a príslušenství, zda nebyly pri prepravě poškozeny. - Balení si pokud možno uložte až do uplynutí záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!
• Flexibilní sací hadice
• 3dílná vysávací trubice
• Kombinovaná hubice
4x kolečka
• Sáček na zachytávání nečistot
• Pěnový filtr
• Štěrbinová hubice
• Mezikus
• Dodatečný filtr
• Originální návod k použití
Přístroj je vybaven řetězem (z) na dně nádoby. Slouží ke snížení elektrostatického náboje při používání.
3. Použití podle účelu určení
Vysavač pro vysávání zasucha i zamokra je vhodný na vysávání zasucha i zamokra při použití příslušného filtru. Přístroj není určen k vysávání hořlavých, výbušných nebo zdraví škodlivých látek.
Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je
přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
4. Technická data
Síťové napětí: .....220-240 V \~ 50-60 Hz
Jmenovitý výkon: 900 W
Objem nádoby: 20 l
Hladina akustického tlaku L pA ....78dB(A)
Nejistota K pA ....2dB
Hmotnost: 4,3 kg
Třída ochrany: ...... II / ☐
5. Před uvedením do provozu
Varování!
Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.
Přístroj smí být připojen pouze na zásuvku s ochranným kolíkem!
Hlava přístroje (3) je na nádobě (7) připevněna pomocí uzavíracích háčků (6). K sejmutí hlavy přístroje (3) uzavírací háčky (6) otevřít a hlavu přístroje (3) sejmout. Při montáži hlavy přístroje (3) dbát na správné zacvaknutí uzavíracích háčků (6).
Montáž vodicích koleček (obr. 5)
Vodicí kolečka (13) namontujte podle obrázku 5.
Montáž rukojeti (obr. 8)
Rukojeť (1) namontujte zatlačením do příslušného otvoru v hlavě přístroje (3).
5.2 Montáž fi Itrů
Vysavač pro vysávání zasucha i zamokra nikdy nepoužívat bez filtrů!
Vždy dbejte na správné upevnění filtrů!
Montáž pěnového fi ltru (obr. 6)
K vysávání zamokra přetáhněte přiložený pěnový filtr (15) přes filtrační koš.
CZ
Montáž dodatečného fi ltru (obr. 7)
Při vysávání zasucha používejte vždy dodaný dodatečný filtr (18). Namontujte dodatečný filtr tak, aby do filtračního koše (4)nebyl nasáván žádný nefi ltrovaný vzduch.
Montáž sáčku na zachytávání nečistot (obr. 9)
Na zachytávání jemných, suchých nečistot doporučujeme namontovat sáček na zachytávání nečistot (14). Přetáhněte sáček na zachytávání nečistot (14) přes sací otvor. Sáček na zachytávání nečistot (14) je vhodný pouze pro vysávání zasucha.
Nasátý prach může být pomocí sáčku na zachytávání nečistot lépe zlikvidován.
5.3 Montáž sací hadice (obr. 3, 10, 11)
Podle druhu použití připojte sací hadici (10) na příslušnou připojku vysavače pro vysávání za-sucha i zamokra.
Vysávání
Připojte sací hadici (10) na připojku sací hadice (8).
Foukání
Připojte sací hadici (10) na foukací přípojku (9).
Na prodloužení sací hadice (10) může být na sací hadici (10) nasunut jeden nebo více prvků 3dílné sací trubky (11). Mezi sací trubku (10) a kombinovanou hubici (12) resp. štěrbinovou hubici (16) musí být nasunut mezikus (19).
5.4 Sací hubice
Kombinovaná hubice (obr. 11b)
Kombinovaná hubice (12) je vhodná na vysávání pevných látek a kapalin na středních až velkých plochách.
Štěrbinová hubice (obr. 11a)
Štěrbinová hubice (16) se používá na vysávání pevných látek a tekutin v rozích, hranách a na jiných těžko přístupných místech.
6. Obsluha
Přístroj vypněte, pokud z něj začne při vysávání za mokra vycházet voda nebo pěna spolu s vyfukovaným vzduchem.
6.1 Za-/vypínač (obr. 1)
Poloha spínače 0: vyp
Poloha spínače I: zap
6.2 Vysávání zasucha
K vysávání zasucha používejte sáček na zachytávání nečistot (14) a dodatečný filtr (18) (viz bod 5.2).
Vždy dbejte na správné upevnění filtrů!
6.3 Vysávání zamokra
K vysávání zamokra používejte pěnový filtr (15) (viz bod 5.2).
Vždy dbejte na správné upevnění filtru!
Při vysávání zamokra se bezpečnostní plovákový ventil (5) uzavře po dosažení maximálního stavu naplnění nádoby. Přitom se změní zvuk nasávání přístroje, bude hlasitější. Přístroj poté vypněte a vyprázdněte nádobu.
Nebezpečí!
Vysavač pro vysávání za mokra i za sucha není vhodný k vysávání hořlavých kapalin! K vysávání za mokra používejte pouze přiložený pěnový filtr!
6.4 Foukání
Připojte sací hadici (10) na foukací připojku (9) vysavače pro vysávání za mokra i za sucha.
7. Čištění, údržba a objednání náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vytáhněte sítovou zástrčku.
7.1 Čištění
- Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné.
- Doporučujeme přímo po každém použití přístroj vyčistit.
7.2 Čištění hlavy přístroje (3)
Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje.
CZ
7.3 Čištění nádoby (7)
Nádoba může být podle potřeby čištěna vlhkým hadrem a trochou mazlavého mýdla nebo op-láchnuta pod tekoucí vodou.
7.4 Čištění pěnového filtru (15)
Pěnový filtr (15) vyčistěte trochou mazlavého mýdla pod tekoucí vodou a nechte ho na vzduchu uschnout.
7.5 Údržba
Pravidelně kontrolujte filtry vysavače pro vysávání zasucha i zamokra a před každým použitím také jejich správné upevnění.
7.6. Objednání náhradních dílů
Při objednávce náhradních dílů je třeba uvést následující údaje:
- Typ přístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na www.Einhell-Service.com
8. Výměna síťového napájecího vedení
Pokud je sítové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.
10. Skladování
Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 °C. Uložte elektrický přístroj v originálním balení.
Likvidace
Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.
Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli svému potenciálně nebezpečnému obsahu poškodit životní prostředí a lidské zdraví.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy Einhell Germany AG.
Technickézměny vyhrazeny
CZ
Servisníinformace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
| Kategorie Příklad | |
| Rychle opotřebitelné díly* | Kombinovaná hubice, štěrbinová hubice, hubice na čalounění, adaptér elektrického nástroje, atd. |
| Spotřební materiál/spotřební díly* | Skládaný filtr, pěnový filtr, sáček na zachytávání nečistot, dodatečný filtr, atd. |
| Chybějící díly |
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:
- Fungoval přístroj předtím nebo byl od začátku defektní?
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
SK
Nebezpečenstvo!
- Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu.
1. Bezpečnostné pokyny
Výstraha!
Sietové napätie: 220-240 V \~ 50-60 Hz
Menovitý výkon: 900 W
Objem nádoby: 20
Hladina akustického tlaku L_pA 78dB(A)
Faktor neistoty K_ A .....2 dB
Hmotnost: 4,3 kg
Trieda ochrany: ...... II □
Namontujte kolieska (13) podl'a obrázku 5.
Nikdy nepoužívajte mokro-suchý vysávač bez fi Itrov!
Dbajte vždy na to, aby boli fi ltre riadne upevnené!
Zapojte vysávaciu hadicu (10) na pripojenie pre vysávaciu hadicu (8).
Fúkanie
Zapojte vysávaciu hadicu (10) na fúkaciu prípojku (9).
6.1 Vypínač zap/vyp (obr. 1)
Poloha vypínača 0: Vyp
Poloha vypínača I: Zap
6.2 Suché vysávanie
- Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt.
Penový filter (15) vyčistite tekutým mydlom pod tečúcou vodou a nechajte ho vyschnúť na vzduchu.
7.5 Údržba
Skontrolujte riadne upevnenie fi Itrov pravidelne pred každým použitím mokro-suchého vysávača.
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
