BRUKSANVISNING TCVC 2045 S EINHELL

Produktets varenummer

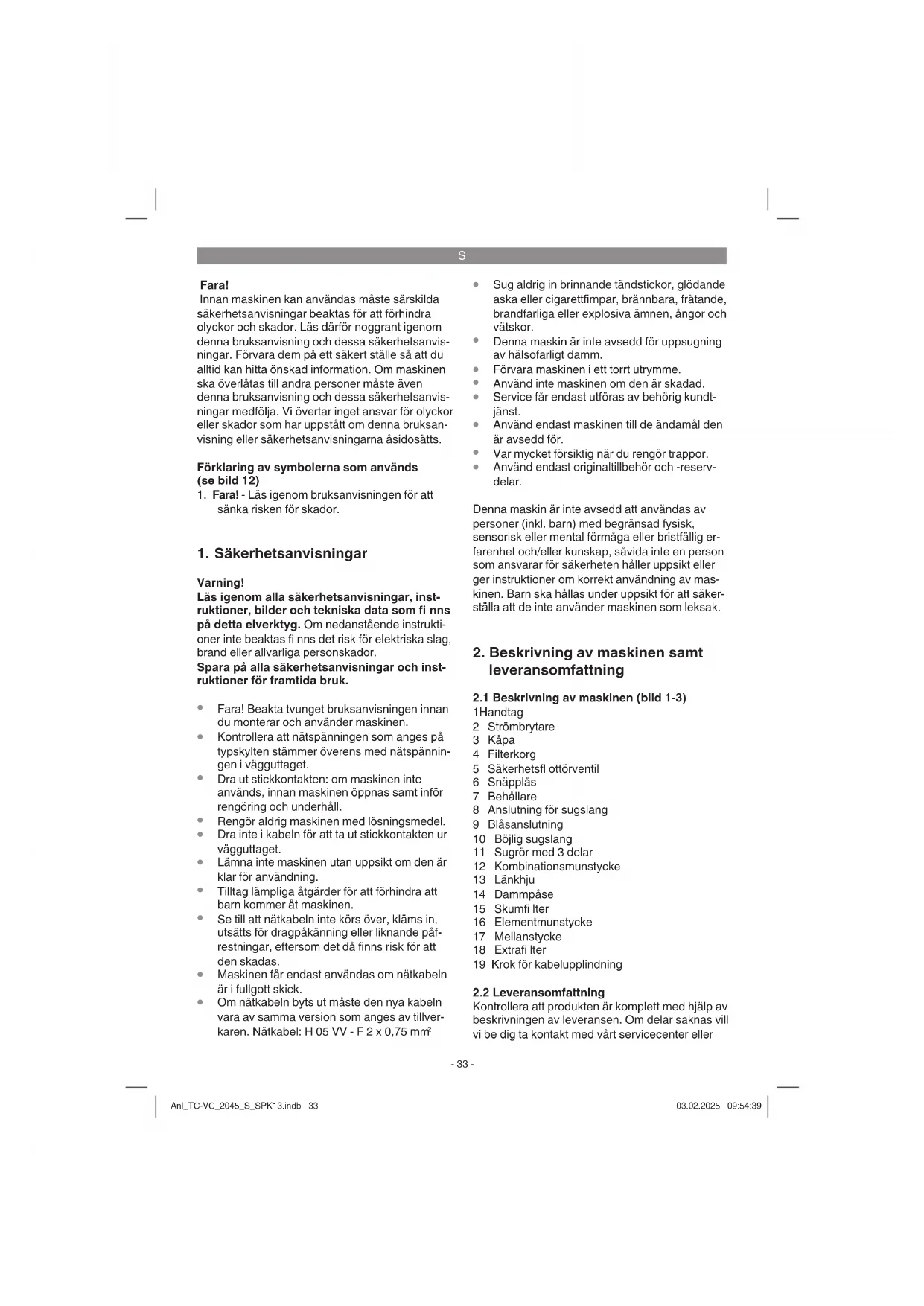

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts. Förklaring av symbolerna som används (se bild 12)

1. Fara! - Läs igenom bruksanvisningen för att

sänka risken för skador.

1. Säkerhetsanvisningar

Varning! Läs igenom alla säkerhetsanvisningar, inst- ruktioner, bilder och tekniska data som fi nns på detta elverktyg. Om nedanstående instrukti- oner inte beaktas fi nns det risk för elektriska slag, brand eller allvarliga personskador. Spara på alla säkerhetsanvisningar och inst- ruktioner för framtida bruk.

Fara! Beakta tvunget bruksanvisningen innan du monterar och använder maskinen.

Kontrollera att nätspänningen som anges på typskylten stämmer överens med nätspännin- gen i vägguttaget.

Dra ut stickkontakten: om maskinen inte används, innan maskinen öppnas samt inför rengöring och underhåll.

Rengör aldrig maskinen med lösningsmedel.

Dra inte i kabeln för att ta ut stickkontakten ur vägguttaget.

Lämna inte maskinen utan uppsikt om den är klar för användning.

Tilltag lämpliga åtgärder för att förhindra att barn kommer åt maskinen.

Se till att nätkabeln inte körs över, kläms in, utsätts för dragpåkänning eller liknande påf- restningar, eftersom det då finns risk för att den skadas.

Maskinen får endast användas om nätkabeln är i fullgott skick.

Om nätkabeln byts ut måste den nya kabeln vara av samma version som anges av tillver- karen. Nätkabel: H 05 VV - F 2 x 0,75 mm

Sug aldrig in brinnande tändstickor, glödande aska eller cigarettfimpar, brännbara, frätande, brandfarliga eller explosiva ämnen, ångor och vätskor.

Denna maskin är inte avsedd för uppsugning av hälsofarligt damm.

Förvara maskinen i ett torrt utrymme.

Använd inte maskinen om den är skadad.

Service får endast utföras av behörig kundt- jänst.

Använd endast maskinen till de ändamål den är avsedd för.

Var mycket försiktig när du rengör trappor.

Använd endast originaltillbehör och -reserv- delar. Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig er- farenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av mas- kinen. Barn ska hållas under uppsikt för att säker- ställa att de inte använder maskinen som leksak.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1-3)

1 Handtag 2 Strömbrytare 3 Kåpa 4 Filterkorg 5 Säkerhetsfl ottörventil 6 Snäpplås 7 Behållare 8 Anslutning för sugslang 9 Blåsanslutning 10 Böjlig sugslang 11 Sugrör med 3 delar 12 Kombinationsmunstycke 13 Länkhju 14 Dammpåse 15 Skumfi lter 16 Elementmunstycke 17 Mellanstycke 18 Extrafi lter 19 Krok för kabelupplindning

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller Anl_TC-VC_2045_S_SPK13.indb 33Anl_TC-VC_2045_S_SPK13.indb 33 03.02.2025 09:54:3903.02.2025 09:54:39S

butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Kombinationsmunstycke

Original-bruksanvisning Maskinen är utrustad med en kedja (z) vid behål- larens botten. Denna används för att reducera den statiska uppladdningen under användning.

3. Ändamålsenlig användning

Våt- och torrsugaren är avsedd för våt- och torr- sugning med ett passande fi lter. Maskinen är inte avsedd för uppsugning av brännbara, explosiva eller hälsofarliga ämnen. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren själv. Tillverkaren övertar inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten används inom yrkesmässiga, hantverks- mässiga eller industriella verksamheter eller vid liknande aktiviteter.

5. Innan du använder maskinen

Varning! Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Maskinen får endast anslutas till ett jordat stickut- tag!

5.1 Montera maskinen

Montera kåpan (bild 4) Kåpan (3) har fästs vid behållaren (7) med snäpplås (6). För att kåpan (3) ska kunna tas av måste först snäpplåsen (6) öppnas. Därefter kan kåpan tas av. När kåpan (3) monteras måste man se till att snäpplåsen (6) hakar in rätt. Montera länkhjulen (bild 5) Montera länkhjulen (13) enligt beskrivningen i bild 5. Montera handtaget (bild 8) Montera handtaget (1) genom att trycka in det i den härför avsedda öppningen i kåpan (3).

Använd aldrig våt- och torrsugaren utan fi lter. Kontrollera alltid att fi ltren sitter fast. Montera skumfi ltret (bild 6) Om du vill våtsuga, dra det bifogade skumfi ltret (15) över fi lterkorgen. Anl_TC-VC_2045_S_SPK13.indb 34Anl_TC-VC_2045_S_SPK13.indb 34 03.02.2025 09:54:4003.02.2025 09:54:40S

Montera extrafi ltret (bild 7) Använd alltid det bifogade extrafi ltret om du vill torrsuga (18). Montera extrafi ltret så att ingen ofi lt- rerad luft kan sugas genom fi lterkorgen (4). Montera dammpåsen (bild 9) För att fi n och torr smuts ska kunna sugas upp rekommenderar vi att du monterar dammpåsen (14). Dra dammpåsen (14) över insugningsöpp- ningen. Dammpåsen (14) är endast avsedd för torrsugning. Damm som har sugits in är lättare att avfallshantera med dammpåsen.

5.3 Montera sugslangen (bild 3, 10, 11)

Beroende på aktuell användning ska sugslangen (10) kopplas till en passande anslutning på våt- och torrsugaren. Sugfunktion Anslut sugslangen (10) till suganslutningen (8). Blåsfunktion Anslut sugslangen (10) till blåsanslutningen (9). Om du vill förlänga sugslangen (10) kan du an- sluta ett eller fl era element som hör till sugröret (11) till sugslangen (10). Mellanstycket (17) måste sedan monteras mellan sugröret (10) och komi- nationsmunstycket (12) resp. elementmunstycket (16).

Kombinationsmunstycke (bild 11b) Kombinationsmunstycket (12) är avsett för upp- sugning av fasta ämnen och vätskor på medelsto- ra till stora ytor. Elementmunstycke (bild 11a) Elementmunstycket (16) används till att suga upp fasta partiklar och vätska från hörn, kanter och andra svåråtkomliga ställen.

6.1 Strömbrytare (bild 1)

Brytarläge 0: Från Brytarläge I: Från

Använd dammpåsen (14) och extrafi ltret (18) vid torrsugning (se punkt 5.2). Kontrollera alltid att fi ltren sitter fast.

Använd skumfi ltret (15) vid våtsugning (se punkt 5.2). Kontrollera alltid att fi ltret sitter fast! Vid våtsugning stängs säkerhetsfl ottörventilen (5) efter att maximal nivå uppnåtts i behållaren. Därefter stiger sugljudet från maskinen. Slå ifrån maskinen och töm behållaren. Fara! Våt- och torrsugaren är inte lämpad för uppsug- ning av brännbara vätskor. Använd endast det bifogade skumfi ltret vid våtsugning.

Anslut sugslangen (10) till blåsanslutningen (9) på våt- och torrsugaren.

7. Rengöring, underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

7.2 Rengöra kåpan (3)

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga ren- görings- eller lösningsmedel. Dessa kan skada maskinens plastdelar.

7.3 Rengöra behållaren (7)

Beroende på nedsmutsningsgraden kan behål- laren rengöras med en fuktig duk och en aning såpa, eller under rinnande vatten.

7.4 Rengöra skumfi ltret (15)

Rengör skumfi ltret (15) med en aning såpa under rinnande vatten och låt det sedan lufttorka.

Kontrollera regelbundet och inför varje använd- ning att fi ltren i våt- och torrsugaren sitter fast ordentligt. Anl_TC-VC_2045_S_SPK13.indb 35Anl_TC-VC_2045_S_SPK13.indb 35 03.02.2025 09:54:4003.02.2025 09:54:40S

7.6 Reservdelsbeställning

Ange följande uppgifter när du beställer reserv- delar:

Reservdelsnumret för reservdelen Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com

8. Byta ut nätkabeln

Om nätkabeln till denna maskin har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

9. Skrotning och återvinning

Maskinen ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Maskinen och dess tillbehör består av olika material som t ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Avfallshantering Elverktyg, laddningsbara batterier, tillbehör och förpackningar ska sorteras för miljövänlig åter- vinning Släng inte elverktyg och batterier/uppladdnings- bara batterier i hushållsavfallet! Endast för EU-länder: Enligt direktiv 2012/19/EU om avfall från elektrisk och elektronisk utrustning och dess införlivan- de i nationell lagstiftning måste elverktyg som inte längre är användbara och, enligt direktivet 2006/66/EG, defekta eller urladdade batterier samlas in separat och kasseras på ett miljöriktigt sätt. Om den kasseras på fel sätt kan avfall från elekt- risk och elektronisk utrustning ha skadliga eff ek- ter på miljön och människors hälsa, på grund av potentiell förekomst av farliga ämnen. Kopiering eller någon typ av mångfaldigande av dokumentation som medföljer, i sin helhet eller delvis, är endast tillåtet efter skriftligt godkännande från Einhell Germany AG. Rätten till tekniska ändringar förbehålles Anl_TC-VC_2045_S_SPK13.indb 36Anl_TC-VC_2045_S_SPK13.indb 36 03.02.2025 09:54:4003.02.2025 09:54:40S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Kombinationsmunstycke, elementmunstycke, möbelmunstycke, elverktygsadapter osv. Förbrukningsmaterial/förbrukningsdelar* Veckfi lter, skumfi lter, dammpåse, extrafi lter osv. Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_TC-VC_2045_S_SPK13.indb 37Anl_TC-VC_2045_S_SPK13.indb 37 03.02.2025 09:54:4003.02.2025 09:54:40CZ
