MANUAL DE UTILIZADOR ESPOT100 IBIZA SOUND

NON APRIRE L'ALLOGGIAMENTO

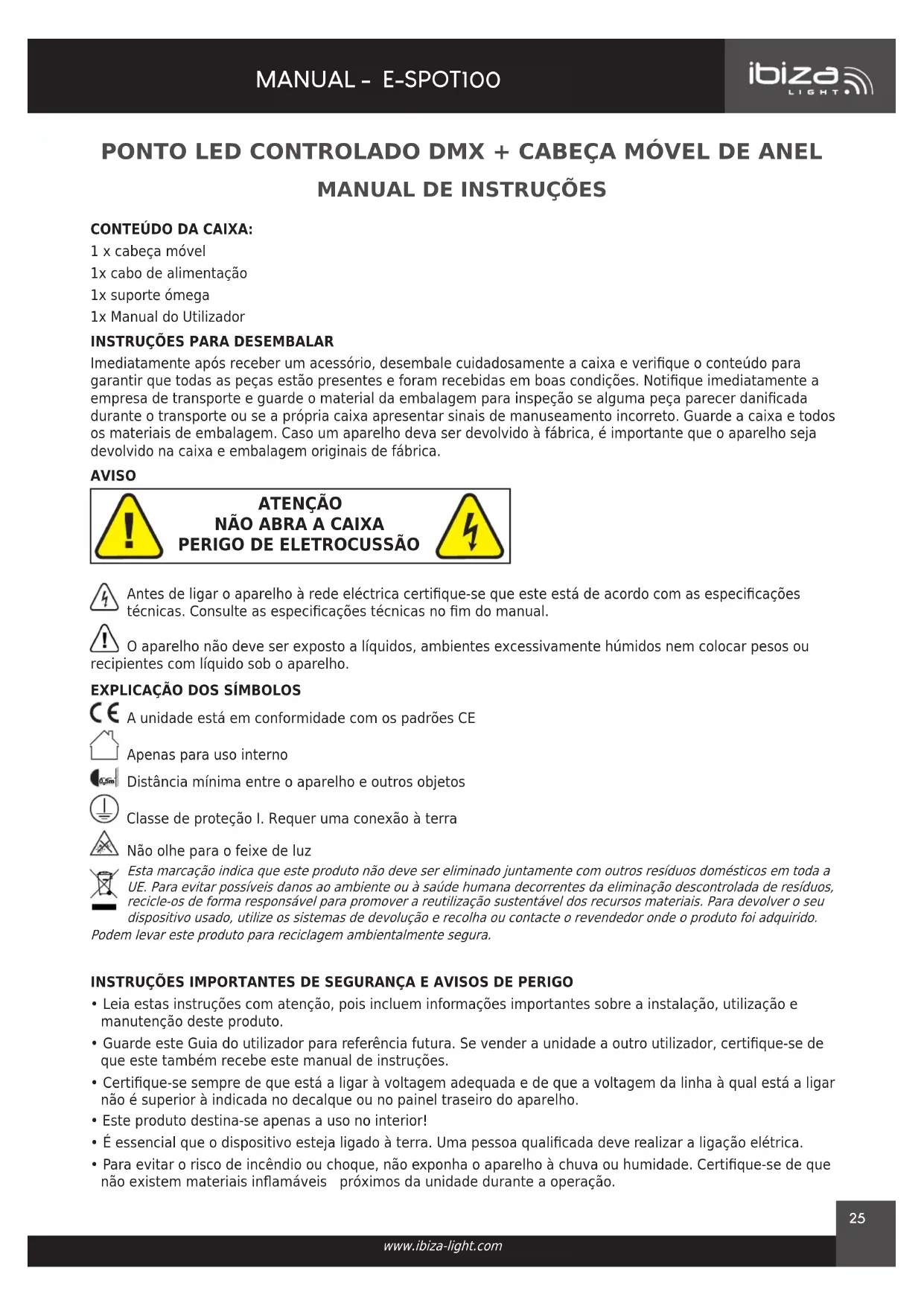

CONTEÚDO DA CAIXA: 1 x cabeça móvel1x cabo de alimentação1x suporte ómega1x Manual do Utilizador

INSTRUÇÕES PARA DESEMBALAR

Imediatamente após receber um acessório, desembale cuidadosamente a caixa e veri󰊟que o conteúdo para garantir que todas as peças estão presentes e foram recebidas em boas condições. Noti󰊟que imediatamente a empresa de transporte e guarde o material da embalagem para inspeção se alguma peça parecer dani󰊟cada durante o transporte ou se a própria caixa apresentar sinais de manuseamento incorreto. Guarde a caixa e todos os materiais de embalagem. Caso um aparelho deva ser devolvido à fábrica, é importante que o aparelho seja devolvido na caixa e embalagem originais de fábrica. AVISO ATENÇÃO

PERIGO DE ELETROCUSSÃO

Antes de ligar o aparelho à rede eléctrica certi󰊟que-se que este está de acordo com as especi󰊟cações técnicas. Consulte as especi󰊟cações técnicas no 󰊟m do manual. O aparelho não deve ser exposto a líquidos, ambientes excessivamente húmidos nem colocar pesos ou recipientes com líquido sob o aparelho.

EXPLICAÇÃO DOS SÍMBOLOS

A unidade está em conformidade com os padrões CE Apenas para uso interno 0.5m Distância mínima entre o aparelho e outros objetos Classe de proteção I. Requer uma conexão à terra Não olhe para o feixe de luz Esta marcação indica que este produto não deve ser eliminado juntamente com outros resíduos domésticos em toda a UE. Para evitar possíveis danos ao ambiente ou à saúde humana decorrentes da eliminação descontrolada de resíduos, recicle-os de forma responsável para promover a reutilização sustentável dos recursos materiais. Para devolver o seu dispositivo usado, utilize os sistemas de devolução e recolha ou contacte o revendedor onde o produto foi adquirido. Podem levar este produto para reciclagem ambientalmente segura. INSTRUÇÕES IMPORTANTES DE SEGURANÇA E AVISOS DE PERIGO

• Leia estas instruções com atenção, pois incluem informações importantes sobre a instalação, utilização e manutenção deste produto.

• Guarde este Guia do utilizador para referência futura. Se vender a unidade a outro utilizador, certi󰊟que-se de que este também recebe este manual de instruções.

• Certi󰊟que-se sempre de que está a ligar à voltagem adequada e de que a voltagem da linha à qual está a ligar não é superior à indicada no decalque ou no painel traseiro do aparelho.

• Este produto destina-se apenas a uso no interior!

• É essencial que o dispositivo esteja ligado à terra. Uma pessoa quali󰊟cada deve realizar a ligação elétrica.

• Para evitar o risco de incêndio ou choque, não exponha o aparelho à chuva ou humidade. Certi󰊟que-se de que não existem materiais in󰊠amáveis próximos da unidade durante a operação.MANUAL - E-SPOT100

• A unidade deve ser instalada num local com ventilação adequada, a pelo menos 0,5 m das superfícies adjacentes. Certi󰊟que-se de que nenhuma abertura de ventilação está bloqueada.

• Desligue sempre da fonte de alimentação antes de fazer manutenção ou substituir o fusível e certi󰊟que-se de que o substitui por um fusível do mesmo tamanho e tipo.

• Fixe o acessório ao dispositivo de 󰊟xação utilizando uma corrente de segurança. Nunca transporte o aparelho apenas pela cabeça. Utilize as suas alças de transporte.

• A temperatura ambiente máxima (Ta) é de 35ºC. Não opere o aparelho a temperaturas superiores a esta.

• A temperatura da superfície da unidade pode atingir até 120°C. NÃO TOQUE na caixa com as mãos des- protegidas durante o seu funcionamento. Desligue a alimentação e aguarde cerca de 15 minutos para que a unidade arrefeça antes de a substituir ou de fazer a manutenção.

• NÃO ABRA a unidade no prazo de 5 minutos após desligá-la.

• No caso de um problema operacional grave, pare de utilizar a unidade imediatamente. Nunca tente reparar a unidade sozinho. As reparações realizadas por pessoas não quali󰊟cadas podem causar danos ou avarias. Contacte o centro de assistência técnica autorizado mais próximo. Utilize sempre o mesmo tipo de peças sobressalentes.

• Não ligue o dispositivo a um pacote de dimmer.

• Certi󰊟que-se de que o cabo de alimentação nunca está dobrado ou dani󰊟cado.

• Nunca desligue o cabo de alimentação puxando-o ou puxando-o.

• Evite a exposição direta dos olhos à fonte de luz enquanto esta estiver ligada.

• O produto destina-se apenas a 󰊟ns decorativos e não é adequado para a iluminação de ambientes domésticos.

• A fonte de luz desta luminária não é substituível. Quando chegar ao 󰊟m da sua vida útil, toda a unidade de- verá ser eliminada.

• Atenção: As luzes intermitentes podem causar ataques epiléticos em pessoas sensíveis. DISPOSITIVO DE DESCONEXÃO: A tomada deve ser instalada junto ao equipamento e de fácil acesso. INSTALAÇÃO A unidade deve ser montada através dos orifícios dos parafusos no suporte. Certi󰊟que-se sempre de que a uni- dade está 󰊟rmemente 󰊟xa para evitar vibrações e escorregões durante o funcionamento. Certi󰊟que-se sempre de que a estrutura à qual está a 󰊟xar a unidade é segura e capaz de suportar um peso de 10 vezes o peso da unidade. Além disso, utilize sempre um cabo de segurança que possa suportar 12 vezes o peso da unidade ao instalar o aparelho. Nunca 󰊟que diretamente por baixo do dispositivo quando montar, remover ou fazer a manutenção do aparelho. Este acessório pode ser montado em qualquer posição, desde que exista espaço adequado para ventilação. A cabeça móvel LED proporciona um conjunto de suporte de montagem exclusivo que integra a parte inferior da base, o ‘suporte ómega’ incluído e o ponto de 󰊟xação do cabo de segurança numa unidade. se de utilizar uma braçadeira apropriada com o suporte ómega incluído utilizando um parafuso M10 encaixado no orifício central do ‘suporte ómega’. Como medida de segurança adicional, certi󰊟que-se de que liga pelo menos um cabo de se- gurança com a classi󰊟cação adequada ao aparelho, utilizando um dos pontos de 󰊟xação do cabo de segurança integrados no conjunto da base.

SUBSTITUIÇÃO DE FUSÍVEIS

• Com uma chave de fendas, retire o porta-fusíveis do seu alojamento.

• Retire o fusível dani󰊟cado do seu suporte e substitua-o por um fusível exatamente do mesmo tipo.

• Insira o porta-fusíveis de volta no seu lugar e volte a ligar a alimentação.

• O fusível está localizado no interior deste compartimento. Remova usando uma chave de fendas.

VINCULAÇÃO DE LUMINÁRIAS

Necessitará de uma ligação de dados em série para executar espetáculos de luzes de um ou mais aparelhos uti- lizando um controlador DMX-512 ou para executar espetáculos sincronizados em dois ou mais aparelhos con󰊟gu- rados para um modo de funcionamento mestre/escravo. O número combinado de canais requeridos por todos os aparelhos numa ligação de dados série determina o número de aparelhos que a ligação de dados pode suportar. Console Light1 Light2 Light3MANUAL - E-SPOT100

www.ibiza-light.com Importante: As luminárias numa ligação série/dados devem ser encadeadas numa única linha. Distância máxi- ma recomendada da ligação de dados série: 100 metros. Número máximo recomendado de equipamentos numa ligação de dados série: 32 equipamentos

O cablagem deve ter um conector XLR macho numa extremidade e um conector XLR fêmea na outra extremi- dade.

CONFIGURAÇÃO DO CONECTOR DMX

A terminação reduz os erros de sinal. Para evitar problemas e interferências na transmissão do sinal, é sempre aconselhável ligar um terminador de sinal DMX. CUIDADO Não permita o contacto entre a massa comum e o chassis do aparelho. A ligação à terra do comum pode causar um loop de terra e o seu aparelho pode funcionar de forma irregular. Teste os cabos com um ohmímetro para veri󰊟car a polaridade correta e para garantir que os pinos não estão ligados à terra ou em curto-circuito com a blindagem ou entre si. CONFIGURAR UM LINK DE DADOS SERIAL DMX

2. Ligue a extremidade do cabo que vem do controlador que terá um conector (fêmea) de 3 pinos ao conector de

entrada do aparelho seguinte que consiste num conector (macho) de 3 pinos. 3.De seguida, proceda à ligação da saída conforme indicado acima à entrada do seguinte aparelho e assim su- cessivamente. VINCULAÇÃO DE LUMINÁRIA MESTRE/ESCRAVO

2. Ligue a extremidade do cabo que vem do primeiro aparelho que terá um conector (fêmea) de 3 pinos ao

conector de entrada do aparelho seguinte que consiste num conector (macho) de 3 pinos. Em seguida, proceda à ligação da saída conforme indicado acima à entrada do seguinte aparelho e assim sucessivamente Frequentemente, a con󰊟guração para o funcionamento Master-Slave e Stand-alone requer que o primeiro apa- relho da cadeia seja inicializado para este 󰊟m através de de󰊟nições no painel de controlo ou de interruptores DIP. Secundariamente, os equipamentos seguintes também podem exigir uma con󰊟guração escrava. Consulte a secção “Instruções de funcionamento” deste manual para obter as instruções completas para este tipo de insta- lação e con󰊟guração.

INSTRUÇÕES DE OPERAÇÃO

NAVEGAÇÃO PELO PAINEL DE CONTROLO

Aceda às funções do painel de controlo utilizando os quatro botões do painel localizados diretamente abaixo do visor LCD.. Botão Função MENU Utilizado para aceder ao menu ou voltar a uma opção de menu anterior UP Percorre as opções do menu por ordem crescente DOWN Percorre as opções do menu por ordem decrescente ENTER Utilizado para selecionar e armazenar o menu ou opção atual den- tro de um menu Quando uma função do menu é selecionada, o visor mostra imediatamente a primeira opção disponível para a função do menu selecionada. Para selecionar um item de menu, prima <ENTER>.

Prima o botão <MODE> repetidamente até chegar à função de menu pretendida. Utilize os botões <UP> e <DOWN> para navegar pelas opções do menu. Prima o botão <ENTER> para selecionar a função do menu atualmente apresentada ou para ativar uma opção do menu. Para voltar à opção ou menu anterior sem alterar

Code: 16-2099 o valor, prima o botão <MODE>. Após alguns segundos, o display LED regressará durante o funcionamento até que outro botão seja pressionado.
