Ürün tipi	Spot ve halkalı LED hareketli kafa lambası
Marka	Ibiza Sound
Model	ESPOT100
Güç kaynağı	100-240 V ~ 50/60 Hz
Işın açısı	3°
Prizma açısı	14°
Prizma	6 yüzlü döner
DMX kanal sayısı	12
Çalışma modları	Otomatik, Ses, DMX512, Master/Slave
Hareketler	Pan 540°, Tilt 190°
Renk diski	7 renk + beyaz, gökkuşağı efekti
Gobo	7 sabit gobo + boş, sallama efekti
Dimmer	%0-100 lineer
Maksimum ortam sıcaklığı	35°C
Maksimum gövde sıcaklığı	120°C
Güvenlik mesafesi	Yüzeylerden 50 cm
Koruma sınıfı	I (topraklama zorunlu)
Dahil aksesuarlar	1 askı, 1 güç kablosu, 1 omega braketi, kullanım kılavuzu
Bakım	Temizlemeden önce fişi çekin, temiz bir bez kullanın, agresif deterjanlar kullanmayın
Güvenlik	Açmayın, yağmura maruz bırakmayın, güvenlik kablosu kullanın, minimum 50 cm mesafe
Onarılabilirlik	Işık kaynağı değiştirilemez, sigorta değiştirilebilir, yetkili servise başvurun

Sık sorulan sorular - ESPOT100 IBIZA SOUND

Cihazı güvenli bir şekilde nasıl kurarım?

Cihazı ağırlığının 10 katını taşıyabilecek sağlam bir desteğe kurun. Her zaman ağırlığın 12 katını taşıyan ek bir güvenlik kablosu kullanın. Herhangi bir yüzeyden en az 50 cm mesafe bırakın ve yeterli havalandırma sağlayın. Asla dış mekana veya neme maruz kalacak şekilde kurmayın.

Birden fazla cihazı master/slave modunda nasıl bağlarım?

XLR konektörlü bir DMX kablosu kullanın. İlk cihazın çıkışını (dişi) bir sonrakinin girişine (erkek) bağlayın ve bu şekilde devam edin. SLnd modundaki (master) ilk cihaz diğerlerini kontrol eder. Toplam mesafe 100 m'yi ve hat başına maksimum 32 cihazı geçmemelidir.

DMX adresi nasıl ayarlanır?

Görüntülenene kadar MENU düğmesine birkaç kez basın Addr. Adresi 001 ile 512 arasında seçmek için UP ve DOWN kullanın, ardından onaylamak için ENTER tuşuna basın. Her cihazın DMX evreninde benzersiz bir adrese sahip olduğundan emin olun.

Cihaz açılmazsa ne yapmalıyım?

Şebeke bağlantısını ve sigortayı kontrol edin. Sigorta gövde üzerindeki bir bölmededir: düz bir tornavida ile çıkarın ve tamamen aynı bir sigorta ile değiştirin. Sorun devam ederse, yetkili bir teknik servisle iletişime geçin.

Cihazı nasıl temizlerim?

Herhangi bir temizlik işleminden önce cihazın fişini çekin. Tozu almak için temiz ve kuru bir bez kullanın. Asla agresif deterjanlar veya sıvılar kullanmayın. İç kısım için bir profesyonele danışın.

Lambayı kendim değiştirebilir miyim?

Hayır, ışık kaynağı değiştirilemez. Ömrünü tamamladığında, cihazın tamamı değiştirilmelidir. Diğer tüm bileşenler için yetkili bir teknik servise başvurun.

Minimum güvenlik mesafesi nedir?

Cihaz ile herhangi bir yüzey veya yanıcı nesne arasında en az 50 cm mesafe bırakın. Çalışma sırasında gövde sıcaklığı 120°C'ye ulaşabilir: çıplak elle dokunmayın ve müdahale etmeden önce kapatıldıktan sonra 15 dakika bekleyin.

Prizma nasıl kullanılır?

6 yüzlü döner prizma, DMX uzaktan kumandası veya kontrol paneli düğmeleri aracılığıyla etkinleştirilebilir. Işını birden fazla ışına ayırır. Prizma açısı 14°dir ve dinamik efektler için dönebilir.

Mevcut çalışma modları nelerdir?

Cihaz dört mod sunar: Otomatik (dahili programlar), Ses (dahili mikrofon aracılığıyla sese tepki), DMX512 (konsol kontrolü, 12 kanal) ve Master/Slave (konsol olmadan senkronizasyon).

Ses modunda mikrofon hassasiyeti nasıl ayarlanır?

Menüde, MENU ve UP/DOWN tuşlarını kullanarak SEne seçeneğini seçin. UP/DOWN ile hassasiyeti 0'dan 100'e ayarlayın ve ENTER ile onaylayın. Daha yüksek bir değer, cihazı düşük seslere karşı daha duyarlı hale getirir.

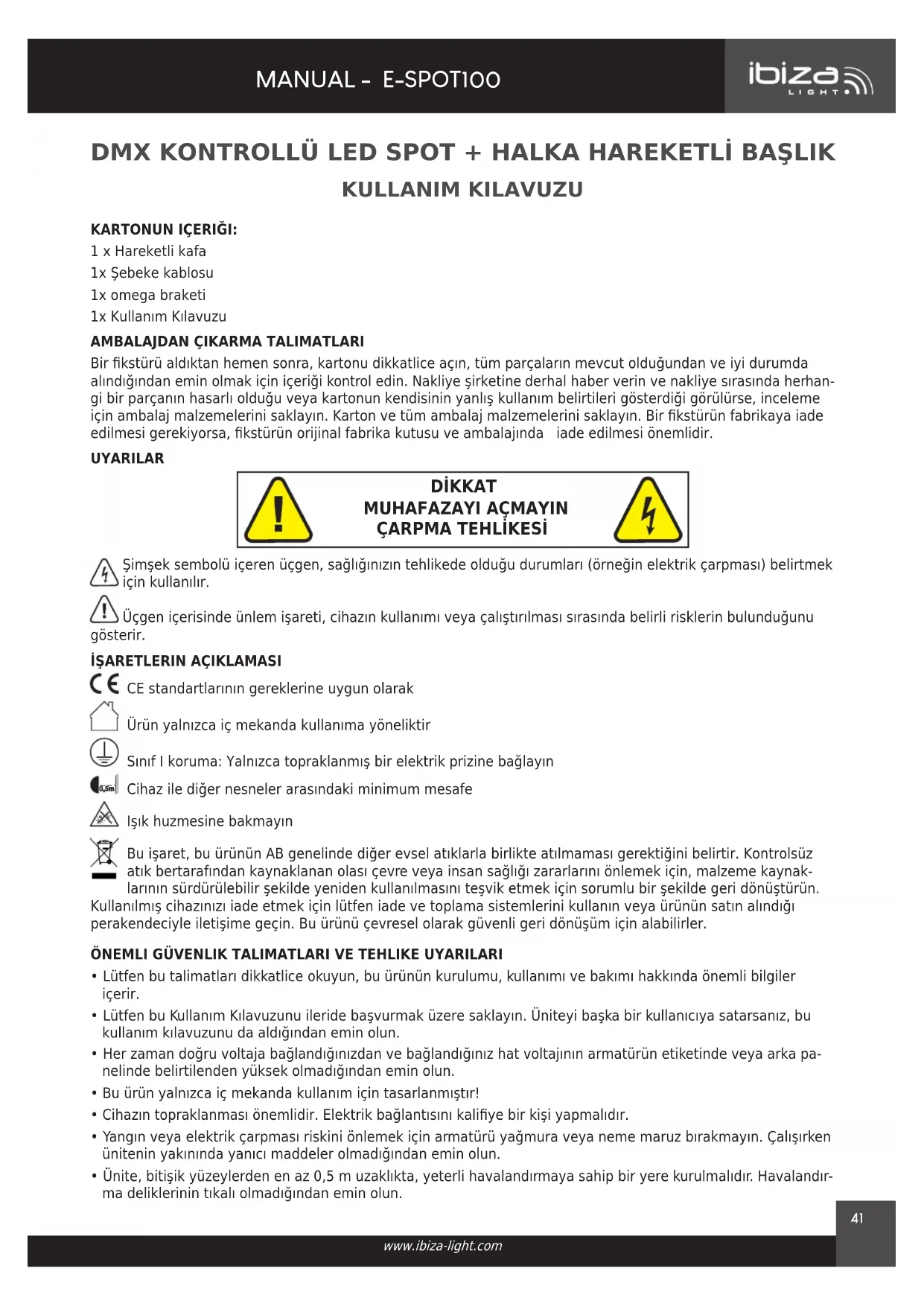

KULLANIM KILAVUZU ESPOT100 IBIZA SOUND

TR - Kullanım Kilavuzu - s. 41

DMX CHANNEL TABLE

1x Kullanım Kılavuzu

AMBALAJDAN ÇIKARMA TALIMATLARI

Bir fikstürü aldıktan hemen sonra, kartonu dikkatlice açın, tüm parçaların mevcut olduğundan ve iyi durumda alındığından emin olmak için içeriği kontrol edin. Nakliye şirketine derhal haber verin ve nakliye sırasında herhangi bir parçanın hasarlı olduğu veya kartonun kendisinin yanlış kullanım belirtileri gösterdiği görülürse, inceleme için ambalaj malzemelerini saklayın. Karton ve tüm ambalaj malzemelerini saklayın. Bir fikstürün fabrikaya iade edilmesi gerekiyorsa, fikstürün orijinal fabrika kutusu ve ambalajında iade edilmesi önemlidir.

UYARILAR

DİKKAT MUHAFAZAYI AÇMAYIN ÇARPMA TEHLİKESİ

Şimşek sembolü içeren üçgen, sağlığınızın tehlikede olduğu durumları (örneğin elektrik çarpması) belirtmek için kullanılır.

Üçgen içerisinde önlem işareti, cihazın kullanımı veya çalıştırılması sırasında belirli risklerin bulunduğu gösterir.

İŞARETLERIN AÇIKLAMASI

CE standartlarının gereklerine uygun olarak

Ürün yalnızca iç mekanda kullanıma yöneliktir

Sınıf I koruma: Yalnızca topraklanmış bir elektrik prizine bağlayın

Cihaz ile diğer nesneler arasındaki minimum mesafe

Işık huzmesine bakmayın

Bu işaret, bu ürünün AB genelinde diğer evsel atıklarla birlikte atılmaması gerektiğini belirtir. Kontrolsüz atık bertarafından kaynaklanan olası çevre veya insan sağlığı zararlarını önlemek için, malzeme kaynaklarının sürdürülebilir şekilde yeniden kullanılmasını teşvik etmek için sorumlu bir şekilde geri dönüştürün.

Kullanılmış cihazınızı iade etmek için lütfen iade ve toplama sistemlerini kullanın veya ürünün satın alındığı perakendeciyle iletişime geçin. Bu ürünü çevresel olarak güvenli geri dönüşüm için alabilirler.

ÖNEMLI GÜVENLIK TALIMATLARI VE TEHLIKE UYARILARI

• Lütfen bu talimatları dikkatlice okuyun, bu ürünün kurulumu, kullanımı ve bakımı hakkında önemli bilgiler içerir.
• Lütfen bu Kullanım Kılavuzunu ileride başvurmak üzere saklayın. Üniteyi başka bir kullanıcıya satarsanız, bu kullanım kılavuzunu da aldığından emin olun.
• Her zaman doğru voltaja bağlandığınızdan ve bağlandığınız hat voltajının armatürün etiketinde veya arka panelinde belirtilenden yüksek olmadığından emin olun.
• Bu ürün yalnızca iç mekanda kullanım için tasarlanmıştır!
• Cihazın topraklanması önemlidir. Elektrik bağlantısını kalifiye bir kişi yapmalıdır.
• Yangın veya elektrik çarpması riskini önlemek için armatürü yağmura veya neme maruz bırakmayın. Çalışırken ünitenin yakınında yanıcı maddeler olmadığından emin olun.

• Ünite, bitişik yüzeylerden en az 0,5 m uzaklıkta, yeterli havalandırmaya sahip bir yere kurulmalıdır. Havalandırma deliklerinin tikalı olmadığından emin olun.

• Servis yapmadan veya sigortayı değiştirmeden önce her zaman güç kaynağından ayırın ve aynı boyutta ve tipte sigorta ile değiştirdiğinizden emin olun.

• Emniyet zinciri kullanarak armatürü sabitleme cihazına sabitleyin. Armatürü asla sadece başından tutarak taşımayın. Taşıma kulplarını kullanın.
• Maksimum ortam sıcaklığı (Ta) 35°C'dir. Cihazı bundan daha yüksek sıcaklıklarda çalıştırmayın.
• Ünitenin yüzey sıcaklığı 120°C'ye kadar ulaşabilir. Çalışması sırasında gövdeye çıplak elle DOKUNMAYIN. Gücü kapatın ve değiştirmeden veya bakımını yapmadan önce ünitenin soğuması için yaklaşık 15 dakika bekleyin.
• Üniteyi kapattıktan sonra 5 dakika içinde AÇMAYIN.
• Ciddi bir çalışma sorunu olması durumunda, üniteyi derhal kullanmayı bırakın. Üniteyi asla kendiniz onarmaya çalışmayın. Deneyimsiz kişiler tarafından yapılan onarımlar hasara veya arızaya yol açabilir. Lütfen en yakın yetkili teknik yardım merkezine başvurun. Her zaman aynı tipte yedek parçalar kullanın.
• Cihazı bir dimmer paketine bağlamayın.
• Güç kablosunun asla kıvrılmadığından veya hasar görmediğinden emin olun.
• Güç kablosunu asla kabloyu çekerek veya çekiştirerek çıkarmayın.
• Açıkken ışık kaynağına doğrudan göz temasından kaçının.
• Ürün yalnızca dekoratif amaçlıdır ve ev odası aydınlatması olarak uygun değildir. Bu armatürün ışık kaynağı değiştirilemez. Kullanım ömrünün sonuna geldiğinde, tüm ünite atılmalıdır.
• Dikkat: Yanıp sönen ışıklar hassas kişilerde epileptik nöbetlere neden olabilir.

CİHAZI AYGITINDAN ÇIKARIN: Elektrik prizi ekipmanın yakınına yerleştirilmeli ve kolayca erişilebilir olmalıdır.

KURULUM

Ünite, braket üzerindeki vida deliklerinden monte edilmelidir. Çalışırken titreşimi ve kaymayı önlemek için ünitenin her zaman sıkıca sabitlendiğinden emin olun. Üniteyi taktığınız yapının güvenli olduğundan ve ünit- enin ağırlığının 10 katı ağırlığı destekleyebildiğinden her zaman emin olun. Ayrıca, armatürü takarken ünitenin ağırlığının 12 katını taşıyabilen bir emniyet kablosu kullanın.

Aparatı monte ederken, çıkarırken veya bakımını yaparken asla cihazın hemen altında durmayın. Bu armatür, yeterli havalandırma alanı olması koşuluyla herhangi bir konuma monte edilebilir.

LED hareketli kafa, tabanın alt kısmını, dahil edilen 'omega braketini' ve emniyet kablosu bağlantı noktasını tek bir ünitede birleştiren benzersiz bir montaj braketi tertibatı sağlar. Bu armatürü bir kafes üzerine monte ederken, 'omega braketinin' merkez deliğinden geçirilmiş bir M10 vida kullanarak dahil edilen omega braketiyle uygun bir kelepçe kullandığınızdan emin olun. Ek bir güvenlik önlemi olarak, taban tertibatına entegre edilmiş emniyet kablosu bağlantı noktalarından birini kullanarak armatüre en az bir uygun şekilde derecelendirilmiş emniyet kablosu taktığınızdan emin olun.

SIGORTA DEĞİŞIMI

• Düz uçlu bir tornavida ile sigorta tutucusunu yuvasından çıkarın.
• Hasarlı sigortayı tutucusundan çıkarın ve tam olarak aynı tipte bir sigorta ile değiştirin.
• Sigorta tutucusunu yerine takın ve gücü yeniden bağlayın.
• Sigorta bu bölmenin içinde yer alır. Düz uçlu bir tornavida kullanarak çıkarın.

FIKSTÜR BAĞLANTISI

Bir DMX-512 kontrol cihazı kullanarak bir veya daha fazla armatürün ışık gösterilerini çalıştırmak veya ana/köle çalışma moduna ayarlanmış iki veya daha fazla armatürde senkronize gösteriler çalıştırmak için bir seri veri bağlantısına ihtiyacınız olacak. Bir seri veri bağlantısındaki tüm armatürlerin gerektirdiği toplam kanal sayısı, veri bağlantısının destekleyebileceği armatür sayısını belirler.

Önemli: Seri/veri bağlantısındaki armatürler tek bir hatta papatya zinciri şeklinde bağlanmalıdır. Önerilen maksimum seri veri bağlantısı mesafesi: 100 metre. Seri veri bağlantısında önerilen maksimum armatür sayısı: 32 armatür

KABLO BAĞLANTILARI

Kablolamanın bir ucunda erkek XLR konnektörü, diğer ucunda dişi XLR konnektörü olmalıdır.

DMX konnektör yapılandırması

Sonlandırma sinyal hatalarını azaltır. Sinyal iletim sorunlarını ve paraziti önlemek için her zaman bir DMX

COMMON INPUT 1 DMX + 1 3 2 3 2 3 2 DMX- OUTPUT

sinyal sonlandırıcısı bağlamanız önerilir.

DIKKAT

Ortak ve armatürün şasi toprağı arasında temas olmasına izin vermeyin. Ortak topraklama bir toprak döngüsüne neden olabilir ve armatürünüz düzensiz çalışabilir. Doğru polariteyi kontrol etmek ve pimlerin topraklanmadığından veya kalkanla veya birbirleriyle kısa devre yapmadığından emin olmak için kabloları bir ohmmetre ile test edin.

DMX SERI VERI BAĞLANTISI KURMA

1. DMX kablosunun (erkek) 3 pimli konnektör tarafını kontrol cihazının çıkış (dişi) 3 pimli konnektörüne bağlayın.
2. Kontrol cihazından gelen ve (dişi) 3 pinli konnektöre sahip olacak kablonun ucunu, (erkek) 3 pinli konnektörden oluşan bir sonraki fikstürün giriş konnektörüne bağlayın.
3. Ardından, yukarıda belirtildiği gibi çıkıştan sonraki fikstürün girişine vb. bağlanmaya devam edin.

ANA/BAĞIMLI FIKSTÜR BAĞLANTISI

1. DMX kablosunun (erkek) 3 pinli konnektör tarafını ilk fikstürün çıkış (dişi) 3 pinli konnektörüne bağlayın.
2. İlk fikstürden gelen ve (dişi) 3 pinli konnektöre sahip olacak kablonun ucunu, (erkek) 3 pinli konnektörden oluşan bir sonraki fikstürün giriş konnektörüne bağlayın. Ardından, yukarıda belirtildiği gibi çıkıştan sonraki fikstürün girişine vb. bağlanmaya devam edin.

Genellikle, Ana-Bağımlı ve Bağımsız çalışma kurulumu, zincirdeki ilk fikstürün bu amaçla kontrol panelindeki ayarlar veya DIP anahtarları aracılığıyla başlatılmasını gerektirir. İkincil olarak, takip eden fikstürler de bir köle ayarı gerektirebilir. Bu tür kurulum ve yapılandırma için tam talimatlar için lütfen bu kılavuzdaki "Kullanım Talimatları" bölümüne bakın.

ÇALIŞTIRMA TALİMATLARI

KONTROL PANELINDE GEZINME

LCD Ekranın hemen altında bulunan dört panel düğmesini kullanarak kontrol paneli işlevlerine erişin.

Düğme İşlev

MENU Menüye erişmek veya önceki bir menü seçeneğine dönmek için kullanılır

UP Artan sırada menü seçenekleri arasında gezinir

DOWN Azalan sırada menü seçenekleri arasında gezinir

ENTER Bir menü içindeki geçerli menüyü veya seçeneği seçmek ve depol-amak için kullanılır

8.8.8.8 MENU UP DOWN ENTER

Bir menü işlevi seçildiğinde, ekran seçili menü işlevi için hemen ilk kullanılabilir seçeneği gösterecektir. Bir menü öğesini seçmek için tuşuna basın.

MENÜ HARITASI

İstediğiniz menü işlevine ulaşana kadar düğmesine tekrar tekrar basın. Menü seçeneklerinde gezinmek için ve düğmelerini kullanın. Şu anda görüntülenen menü işlevini seçmek veya bir menü seçeneğini etkinleştirmek için düğmesine basın. Değeri değiştirmeden önceki seçeneğe veya menüye dönmek için düğmesine basın. Birkaç saniye sonra, LED Ekran başka bir düğmeye basilana kadar çalışma sırasında geri dönecektir.

Ana menüde, Ofset MENÜSÜ'ne erişmek için 5 saniye boyunca ENTER tuşuna basın

Pan 0-127 Pan offset
	-1-(-127)
Tilt 0-127 Tilt offset
	-1-(-127)
Color 0-127 Color offset
	-1-(-127)
Gobo 0-127 Gobo offset
	-1-(-127)

BAKIM

Üniteyi temizlemeden önce, şebekeden ayırın. Agresif temizlik maddeleri kullanmayın. Üründeki toz veya kiri temizlemek için temiz bir bez kullanın. Yanlış kullanım, uygunsuz kullanım veya aşınma ve yıpranmadan kaynaklanan hasarlardan sorumlu değiliz. Teknik değişiklikler yapma hakkımızı saklı tutuyoruz.

ÖZELLIKLER

Güç kaynağı 100-240\~50/60Hz

Tüketim 150W

Çalışma modları ..... Otomatik, ana-köle, DMX512, ses kontrolü

Hareket Pan: 540° / Eğim: 190° (16 bit)

Renk tekerleği 7 renk + açık, gökkuşağı akış efekti

Gobo 7 gobo + boş, gobo sallama, gobo akış efekti

Prizma 6 yönlü dönen prizma

Dimmer 0-100% doğrusal

Strobo 25 flas/sn.

Boyutlar 240 x 145 x 310mm

Ağırlık 4kg
