Ürün Tipi	Bluetooth ve VHF telsiz sistemli aktif PA hoparlör
Model	PORT12VHF-BT
Marka	Ibiza Sound
Boyutlar (yaklaşık)	360 x 300 x 550 mm
Ağırlık (yaklaşık)	14,5 kg
Güç Kaynağı	Alternatif akım 230 V / 50 Hz
Güç (RMS)	300 W
Frekans Aralığı	50 Hz – 20 kHz
Bluetooth Sürümü	5.0
Bluetooth Menzili	yaklaşık 10 m
VHF Telsiz Mikrofon	2 x VHF el mikrofonu (162–174 MHz)
Bağlantılar	Mikrofon girişi (XLR/Jack), Hat girişi (Jack), Bluetooth
Kasa	Metal tutamaklı ve statif flanşlı ahşap kasa
Paket İçeriği	Hoparlör, 2 VHF mikrofon, güç kablosu, kullanım kılavuzu
Temizlik ve Bakım	Kuru bir bezle temizleyin. Aşındırıcı temizleyiciler kullanmayın.
Güvenlik Uyarıları	Cihazı sabit bir yüzeye yerleştirin. Yeterli havalandırmaya dikkat edin. Sudan uzak tutun.
Yedek Parça/Onarım	Yedek parça ve onarımlar için müşteri hizmetlerine başvurun.

Sık sorulan sorular - PORT12VHF-BT IBIZA SOUND

İbiza Sound PORT12VHF-BT'ye akıllı telefonumu Bluetooth üzerinden nasıl eşleştiririm?

Hoparlörü açın ve Bluetooth düğmesine basın. Akıllı telefonunuzda kullanılabilir cihazları arayın ve 'PORT12VHF-BT'yi seçin. Bağlantı otomatik olarak kurulacaktır.

VHF mikrofonları Bluetooth ile aynı anda kullanabilir miyim?

Evet, VHF mikrofonları ve Bluetooth ses kaynağını aynı anda kullanabilirsiniz. Mikrofon seviyeleri Bluetooth sinyalinden bağımsız olarak ayarlanır.

Hoparlör taşınabilirken pil ömrünü nasıl uzatabilirim?

PORT12VHF-BT esas olarak şebeke ile çalışsa da, kullanımdan sonra cihazı kapatarak derin deşarjı önleyin. Serin ve kuru bir yerde saklayın.

VHF mikrofonlar hangi frekansları kullanır?

VHF mikrofonlar 162–174 MHz aralığında çalışır. Avrupa pazarı için onaylanmıştır.

Mikrofonlardan neden ses gelmiyor?

Mikrofonların açık olduğundan ve pillerin takılı olduğundan emin olun. Hoparlördeki mikrofon seviyesinin minimuma ayarlanmadığını kontrol edin.

Hoparlör kasasını nasıl temizlerim?

Toz ve kiri temizlemek için yumuşak, kuru bir bez kullanın. Aşındırıcı temizleyiciler veya su kullanmayın.

Hoparlörü bir sehpaya monte edebilir miyim?

Evet, hoparlörde 35 mm'lik bir statif flanşı bulunur. Uygun bir PA sehpasına monte edin.

Hoparlör aşırı yüklenmede hangi korumaya sahiptir?

Hoparlör termal koruma ve aşırı yük korumasına sahiptir. Aşırı ısınmada otomatik olarak kapanır.

Harici bir ses cihazını Hat girişi üzerinden nasıl bağlarım?

Cihazı 6,3 mm jak kablosu ile Hat girişine bağlayın. Harici cihazın ses seviyesini yaklaşık %50'ye ayarlayın.

Hoparlör uğultu yapıyor – ne yapabilirim?

Güç kaynağını kontrol edin ve kabloların güç kaynaklarına yakın olmasından kaçının. Topraklı bir güç kablosu kullanın ve gereksiz cihazları ayırın.

KULLANIM KILAVUZU PORT12VHF-BT IBIZA SOUND

İŞARETLERIN AÇIKLAMASI

CE standartlarının gerekliliklerine uygun olarak

Ürün yalnızca iç mekan kullanımı içindir

Sınıf I koruma: Yalnızca topraklı bir elektrik prizine bağlayın

DİKKAT

ELEKTRİK ÇARPMASI RİSKİ. AÇMA

EŞKENAR ÜÇGEN İÇİNDEKİ OK UCU SEMBOLÜNE SAHİP YILDIRIM, KULLANICIYI ÜRÜN MUHAFAZASI İÇİNDE KİŞİLER İÇİN ELEKTRİK ÇARPMASI RİSKİ OLUŞTURACAK YETERLİ BÜYÜKLÜĞTE OLABİLECEK İZOLASYONSUZ "TEHLİKELİ VOLTAJIN" MEVCUT OLDUĞUNA KARŞI UYARMAK İÇİN AMAÇLANIR.

EŞKENAR ÜÇGEN İÇİNDEKİ ÜNİTE İŞARETİ, KULLANICIYI ÜRÜNLE BİRLİKTE VERİLEN LİTERATÜRDE ÖNEMLİ ÇALIŞTIRMA VE BAKIM (SERVİS) TALİMATLARININ VARLIĞI KONUSUNDA UYARLAMA AMAÇLIDIR.

UYARI: YANGIN VEYA ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN BU CİHAZI YAĞMUR VEYA NEME MARUZ BIRAKMAYIN.

ÖNEMLI GÜVENLIK TALIMATLARI VE TEHLIKE UYARILARI

• Lütfen bu kılavuzu dikkatle okuyun ve ileride başvurmak üzere saklayın.
• Tüm güvenlik talimatlarına ve uyarılara uyulmalıdır. Bunlar kılavuzun bir parçasıdır ve kılavuzla birlikte saklanmalıdır.
• Bu talimatlara uyulmaması her türlü garanti talebini geçersiz kılacaktır. Bundan kaynaklanan herhangi bir hasar için sorumluluk kabul etmiyoruz.
• Yanlış kullanım veya güvenlik talimatlarına uyulmamasından kaynaklanan kişisel yaralanma veya mal hasarından dolayı hiçbir sorumluluk kabul etmiyoruz. Bu gibi durumlarda garanti talepleri geçersiz olacaktır.
• Güvenlik ve lisans (CE) nedeniyle ünitede izinsiz dönüşümlere ve/veya modifikasyonlara izin verilmez.
• Ünitenin yalnızca kuru, kapalı alanlarda kullanılması onaylanmıştır. Üniteyi banyo veya yüzme havuzu gibi suya yakın yerlerde çalıştırmayın.
• Ünite, çalışma sırasında aşırı sıcaklıkları ( < +5^ / > +35^ ) maruz bırakılmamalıdır.
• Üniteyi güçlü titreşimlere veya ağır mekanik yüklere maruz bırakmayın.
• Üniteyi aşırı neme (örneğin damlama veya sıçramaya) maruz bırakmayın. Cihazın üstüne veya yanına bardak veya vazo gibi içi sıvı dolu nesneler koymayın. Düşebilirler ve makinenin içine su dökülmesine neden olabilirler. Cihazın üzerine asla sıvı dökmeyin. Makinenin içine düşebileceklerinden, bozuk para veya ataç gibi küçük nesneleri makinenin üzerine koymayın. Yüksek yangın veya hayati tehlike arz eden

elektrik çarpması riski vardır! Cihazın içine herhangi bir sıvı veya nesne düşerse, cihazın fişini derhal prizden çekin ve yetkili servis merkeziyle iletişime geçin.

- Güç kablosunu her zaman duvar prizinden çıkarın

a) makineyi temizlemeden önce.
b) Firtina sirasında.
c) Cihazı uzun süre (>1 hafta) kullanmayacak- sanız.

- Elektrikli aletleri çocukların erişemeyeceği yerlerde saklayın. Çocuklar varken özellikle dikkatli olun. Çocuklar elektrikli cihazların uygun olmayan şekilde kullanılmasının tehlikelerinin farkında değildir. Çocuklar cihazın içine nesneler sokmaya çalışabilir. Elektrik çarpması hayati tehlikesi vardır.

• Cihazı kullanım sırasında gözetimsiz bırakmayın.
• Cihazı asla dengesiz veya hareketli bir yüzeye yerleştirmeyin. Ünite düşerek kişilerin yaralan-masına veya ünitenin hasar görmesine neden olabilir.
• Raf kullanırken, sabit bir konumda olduğundan ve güvenli bir şekilde taşındığından emin olun. Düz olmayan, eğimli yüzeylere kurulum yapmak veya taşıma sırasında rafın aniden durdurulması, rafın devrilmesine veya ekipmanın raftan düşmesine veya raftan düşmesine ve kişilerin yaralanmasına neden olabilir.
• Kapaklar açılarak veya bileşenler çıkarılarak gerilim taşıyan bileşenler açığa çıkarılabilir (bu işlem aletsiz yapılamadığı sürece). Temas noktaları da canlı olabilir. Bileşenleri veya alt grupları kalibre etmek, servis yapmak, onarmak veya değiştirmek için ekipmanın açılması gerekiyorsa, öncelikle tüm voltaj kaynaklarıyla bağlantısı kesilmelidir. Bakım veya onarım sırasında ekipmanın açık ve gerilim altında bırakılması gerekiyorsa, bu çalışma yalnızca ilgili riskleri ve ilgili düzenlemeleri bilen bir uzman tarafından yapılabilir.
• Cihazı asla soğuk bir odadan sıcak bir odaya taşıdıktan sonra doğrudan bağlamayın. Oluşan yoğuşma üniteye zarar verebilir veya elektrik çarpmasına neden olabilir. Bağlamadan önce ünitenin oda sıcaklığına gelmesini bekleyin. Yoğuşma buharlaşana kadar bekleyin. Bu birkaç saat sürebilir.
• Ünitenin üzerine veya yakınına yanan mum gibi çıplak alevler koymayın.
• Üniteyi halı veya yatak gibi yumuşak yüzeylerin üzerine koymayın. Ünitenin havalandırma deliklerini kapatmayın. Dergi, masa örtüsü, perde gibi nesnelerle hava dolaşımını engellemeyin. Bu, ısının üniteden dağılmasını önleyecektir ve aşırı ısınmaya neden olabilir.
• Cihazı tropik ortamlarda değil, yalnızca ilman iklimlerde kullanın.

KULLANIM KISITLAMALARI

Bu ürün yalnızca profesyonel kullanıma yönelik bir VHF iletim sistemi kullanır.

Yalnızca Avrupa Birliği'nin bazı ülkelerinde kullanılabilir (FR, BE, PL, DE, NL, LU, IT, GR, ES, RO, PT, SE).

TÜM AB ÜLKELERİ İÇİN

Ses çıkışı içeren ürünler için İşitme kaybını önleme

DİKKAT: Kulaklık veya kulaklıkların uzun süre yüksek ses seviyesinde kullanılması durumunda kalıcı işitme kaybı meydana gelebilir.

Fransa için ürünlerin geçerli NF EN 50332 L.5232-1 standardının ses basıncı seviyesi gerekliliklerine uygun olduğu test edilmiştir.

NOT: Olası işitme hasarını önlemek için uzun süre yüksek ses seviyesinde dinlemeyin.

WEEE BILDIRIMI

14/02/2014 tarihinde Avrupa hukuku olarak yürürlüğe giren Atık Elektrikli ve Elektronik Ekipmanlar (WEEE) Direktifi, kullanım ömrü sona eren elektrikli ekipmanların işlenmesinde büyük bir değişikliğe yol açmıştır. Bu Direktifin temel amacı, elektrikli ve elektronik ekipmanların (WEEE) is-

rafını önlemek ve bertarafını azaltmak amacıyla bu tür atıkların yeniden kullanımını, geri dönüştürülmesini ve diğer geri kazanım şekillerini teşvik etmektir.

Ürün veya kutusundaki elektrikli ve elektronik ekipmanların toplandığını gösteren WEEE logosu, aşağıda gösterildiği gibi üzeri çarpı işaretli te- kerlekli çöp kutusundan oluşur.

Bu ürün diğer evsel atıklarınızla birlikte atılmamalıdır. Doğal kaynakların korunmasına yardımcı olmak amacıyla, atık elektrikli ve elektronik ekipmanınızı geri dönüşüm için belirlenmiş bir toplama noktasına atmak sizin sorumluluğunuzdur. Doğru geri dönüşüm ve toplama noktaları hakkında daha fazla bilgi edinmek için lütfen yerel otoritenizle, evsel atık imha servisiyle veya ürünü satın aldığınız mağazayla iletişime geçin.

ROHS UYUMLULUĞU

Bu ürün, elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin 8 Haziran 2011 tarihli 2011/65/AB sayılı Avrupa Parlamentosu ve Konsey Direktifi ile uyumludur.

KABLOSUZ ÇALIŞMA ÖZELLIĞI OLANLAR HA- RIÇ TÜM ÜRÜNLER İÇIN

LOTRONIC International, bu ekipmanın EMC 2014/30/EU Direktifi, LVD 2014/35/EU Direktifi ile uyumlu olduğunu beyan eder. Uygunluk beyanına, www.lotronic.net adresinden erişilebilen Web Sitemizin destek bölümünde danışılabilir.

KABLOSUZ ÇALIŞMA ÖZELLIĞINE SAHIP TÜM ÜRÜNLER İÇIN

LOTRONIC International, bu ekipmanın 2014/53/EU Direktifinin temel gereksinimlerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder. Uygunluk beyanına, www.lotronic.net adresinden erişilebilen Web Sitemizin destek bölümünde danışılabilir.

PİLLER İÇİN ÖNERİLER

Bu sembol, kullanılmış pillerin ev atıklarıyla birlikte atılmaması gerektiğini, yerel düzenlemelere uygun olarak doğru

bir şekilde atılması gerektiğini belirtir.

Piller güneş ışığı, ateş ve benzeri aşırı ısıya maruz bırakılmamalıdır.

Dahili piller kullanılmayacaksa, pil sızıntısı veya korozyondan kaynaklanan hasarları önlemek için bunları çıkarın.

ÜYARI: Pilin yanlış değiştirilmesi durumunda patlama tehlikesi vardır. Yalnızca aynı veya eşdeğer türle değiştirin.

UYARI: Pili yutmayın. Kimyasal yanık riski. Yeni ve kullanılmış pilleri çocukların erişemeyeceği bir yerde saklayın.

Pil bölmesi düzgün kapanmıyorsa ürünü kullanmayı bırakın ve çocukların erişemeyeceği bir yerde saklayın.

Pillerin yutulup yutulmadığı veya vücudun başka bir yerine girip girmediği konusunda şüpheniz varsa derhal bir doktora başvurun.

KUTUNUN IÇERIĞI

• Ana ünite
  • El tipi VHF mikrofonu (207,5MHz)
• Kemer klipsi vericili kulaklık mikrofonu (203,5MHz)
• Uzaktan kumanda
• Koruma kapağı
• Güç kablosu
• Hızlı başlangıç Kılavuzu

ÜRÜNE GENEL BAKİŞ / ARKA PANEL

1. USB qirişi

MP3 dosyalarını içeren bir USB depolama cihazını bağlayın (format: exFat32).

1. SD kart yuvası

MP3 dosyalarını içeren bir SD kartı bağlayın (format: exFat32).

1. Ekran

Geçerli mod, parça, zamanlayıcı, ekolayzır, cihazdaki parça sayısı vb. hakkındaki bilgileri gösterir.

MULTİMEDYA KONTROLLERİ

4. Sonraki

USB/SD oynaticının bir sonraki parçasına geçin. USB/SD oynaticının sesini artırmak için uzun basın.

5. Mod

Bluetooth (standart), USB, SD, Hat (yalnızca aktif girişler arasında geçiş yapar) arasından seçim yapın.

Menüye girmek için uzun basın.

Önceki/Sonraki düğmelerini kullanarak menüde gezinin.

Bir menüye girmek için Oynatı kullanın.

Çıkmak için Modu kullanın.

Ana menü: MÜZİK - SES GİRİŞİ - AYAR MÜZİK:

Tekrar modu: Tümü, klasör, tek, rastgele.

EQ modu: Normal, popüler, Rock&Roll, efendim (caz), klasik, yumuşak, subwoofer.

Dosyaya göz atma: Klasörlere ve dosyalara göz atın.

ŞES GİRİŞİ: Kaynağı değiştirin.

AYARLAMAK:

Ekranın Açılma Süresi: 0-240s.

Araçlar : Güç Kapatma : 0-90 dk.

Tuş Takımı Tonları: AÇIK/KAPALI.

Kontrast : 0-20 (varsayılan 10'dur).

Donanım yazılımı sürümü : sürümü gösterir.

Fabrika ayarları: Varsayılana sıfırlayın.

6. Önceki

USB/SD oynaticıda önceki parçaya atlar. USB oynaticının sesini azaltmak için basılı tutun.

7. REC göstergesi

Kayıt sırasında turuncu renkte yanar.

8. OYNAT göstergesi

Hoparlör açıkken ve kayıt sırasında mavi renkte yanar. USB/SD oynaticı oynatılırken mavi renkte yanıp söner.

9. REC düğmesi

Bir USB/SD cihazı bağlandığında mikrofon kaydını başlatır/durdurur. Dosyayı silmek için basılı tutun. Kaydı duraklatmak ve devam ettirmek için OYNAT/DURAKLAT düğmesini kul- lanın.

10. Oynat/Duraklat

USB/SD oynaticidaki bir parçayı oynatmak/duraklatmak/devam ettirmek için basın.

SES KONTROLLERİ

11. Tiz kontrolü

Tiz seviyesini ayarlar.

12. Bas kontrolü

Bas seviyesini ayarlar.

13. Ana ses kontrolü

USB/SD oynaticının ve VHF mikrofonlarının genel ses düzeyini kontrol eder.

14. Yankı kontrolü

Mikrofonların yankı efektini ayarlar.

15. MİKROFON SES SEVIYESI

Kablolu MIC girişlerinin ses düzeyini ayarlar.

16. Ses kontrolü (vox/vcv)

Açma / kapama düğmesi. Bu AÇIK olarak ayarlandığında, birisi mikrofona konuşmağunda müziğin ses düzeyi azalacaktır.

GİRİŞLER/ÇIKIŞLAR

17. MIC1/Gitar girişi

Kablolu mikrofon veya gitar girişi 1: Kablolu mikrofon veya gitar bağlamak için 1/4" mono giriş jaki.

18. MIC2 girişi

Kablolu mikrofon girişi 2: Başka bir kablolu mikrofon için 1/4" mono giriş.

19. KARIŞIM ÇIKIŞI / RCA ÇIKIŞI

Sol ve sağ kanal çıkışlarını bir mikserin, amplifikatörün veya ikinci hoparlörün girişine bağlayın.

20. HAT GİRİŞİ / RCA GİRİŞİ

RCA sol ve sağ ses kablosunu (birlikte verilmez) kullanarak harici bir ses cihazına bağlayın.

21. AUX GİRİŞİ / 3,5 mm jak

3,5 mm ses kablosunu (birlikte verilmez) kullanarak harici bir ses cihazına bağlayın.

KABLOSUZ BÖLÜM

22. MIC ses seviyesi kontrolü A

207,5MHz VHF MIC'in ses seviyesini ayarlar: (el mikrofonuyla birlikte verilir).

23. RF.A / MIC kanal A LED'i

207,5MHz mikrofonla eşleştirildiğinde açık yeşil renkte yanar.

203,5MHz mikrofonla eşleştirildiğinde yeşil renkte yanar.

25. MIC ses seviyesi kontrolü B

203,5MHz VHF MIC'in ses seviyesini ayarlar: (kulaklık mikrofonu dahil).

26. VHF GÜÇ LED'i

VHF işlevi AÇIK olduğunda kırmızı renkte yanar.

27. VHF AÇMA/KAPAMA düğmesi

Hoparlördeki VHF işlevini açmak/kapatmak için basın.

28. Bluetooth LED'i

BT işlevi devre dışı bırakıldığında LED kapalıdır.

Eşleştirmeye hazır olduğunuzda hızlı mavi yanıp sönüyor.

Eşleştirildiğinde ve oynatılmadığında sabit mavi.

Oynarken Yavaş Mavi yanıp sönüyor.

29. Bluetooth AÇIK/KAPALI/Ses seviyesi kontrolü

Bluetooth ses seviyesini açmak ve ayarlamak için saat yönünde çevirin.

Bluetooth ses düzeyini ayarlayın.

30. Anten A / Jak A

Bu anten 207.5MHz VHF mikrofonların alicısıdır.

31. Bluetooth: Oynat/Duraklat

Bluetooth aracılığıyla bağlanan müziği çalmak/duraklatmak için bu düğmeye basın.

32. Anten B / Jak B

Bu anten 203.5MHz VHF mikrofonların alicısıdır.

ELEKTRİK BAĞLANTILARI

33. DC güç girişi

Şebeke prizine erişiminiz yoksa harici bir 15V=4A güç kaynağı bağlayın. Bu, 38. maddeyle aynı kullanıma sahiptir.

34. Güç LED'i

Hoparlör açıldığında yeşil renkte yanar. Düşük pil ile açıldığında kırmızı renkte yanar.

35. Ana güç anahtarı

Hoparlörü açmak için AÇIK konumuna basın.

36. Şarj LED göstergesi

Pilin şarj edilmesi gerektiğiinde kırmızı renkte yanar. Pil şarj edilirken turuncu renkte yanar. Pil tamamen şarj olduğunda yeşil renkte yanar.

37. AC Sigorta Bölmesi

250V 1A sigorta içerir. Sigorta atmışsa, yalnızca aynı tipte bir sigortayla değiştirin.

38. Şebeke girişi

Pili çalıştırmak veya şarj etmek için birlikte verilen elektrik kablosunu 220-240V\~ 50/60Hz topraklı şebeke prizine bağlayın.

GÜÇ KAYNAĞI: PİL VE AC ÇALIŞMA

İLK ŞARJ

Bu sistemi ilk kez kullanmadan önce, AC güç kablosunu oynaticının AC güç prizine takın ve diğer ucunu uygun bir duvar prizine takın. "ŞARJ GÖSTERGESI'nin 14 saat boyunca sürekli yandığından emin olun.

BAĞLANTI NOKTASI HOPARLÖRÜ NE ZAMAN ŞARJ EDILMELIDIR?

Lütfen CHARGE göstergesi (36) kırmızı yandığında aküyü şarj edin.

Lütfen pili her kullanımdan sonra düzenli olarak şarj edin, deşarj olmasını beklemeyin!

Elektrik kablosunun bir ucunu arka paneldeki elektrik prizine (38), diğer ucunu ise uygun bir duvar prizine takın.

Şarj sırasında LED göstergesi turuncu olacaktır. Pil tamamen şarj olduğunda yeşile dönecektir.

NOT: Sistemi kullanmayı bitirdiğinizde lütfen güç anahtarını kapatın.

KURŞUN ASİT AKÜLERLE İLGİLİ ÖNEMLİ NOT

1. Üniteyi ilk kez kullanmadan ÖNCE, pili kesintisiz olarak tamamen şarj edin.
2. Pili her kullanımdan sonra düzenli olarak şarj edin. Pil bitene kadar beklemeyin!
3. Pilin tamamen boşalmasına izin VERMEYİN çünkü bu, kapasitesinin %20'sini kaybetmesine, hatta tamamen hasar görmesine neden olur! Voltaj çok düşükse dahili devrelere güç verilmeyecek ve pilin yeniden şarj edilmesi mümkün olmaya- caktır!
4. Üniteyi uzun süre kullanmayacaksanız ayda bir şarj etmeniz önerilir.

Pilin ömrü bu önerilere uyulmasına bağlıdır.

**PİLLER GARANTI KAPSAMINDA DEĞİLDİR **

BU TEMEL KURALLARA UYULMAMASINDAN DOLAYI HASAR GÖREN PILLERDEN SORUMLU TUTULAMAYIZ.

UZAKTAN KUMANDA

PILLERIN UZAKTAN KUMANDAYA TAKILMASI

Uzaktan kumandanın pili (CR2025) dahildir ve yerine taklıdır; uzaktan kumandanın çalışması için plastik şeridi dışarı çekmeniz yeterlidir.

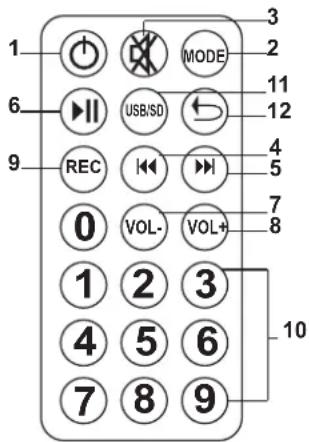

USB/SD OYNATICI IÇIN UZAKTAN KUMANDA

Uzaktan kumandanın ünitenin diğer giriş kaynaklarını değil, yalnızca Multimedya oynaticıyı kontrol ettiğini lütfen unutmayın. Multimedya oynaticıda ses düzeyi minima ayarlanmışa, hoparlör kutusunun Ana ses düzeyi kontrolü maksimuma ayarlansa bile ses çıkışı olmayacaktır.

1. ON/OFF: Oynaticıyı açar ve kapatır.
2. MODE: İstediğiniz mod görüntülenene kadar basın.
3. MUTE: Sesi kapatır veya devam ettirir.
4. : Önceki parçaya dönün.
5. : Sonraki parçaya atlayın.

6. ▶ Oynat/Duraklat: USB/SD oynaticidaki bir parçayı oynatmak/duraklatmak/devam etirmek için basın.

7. VOL-: Multimedya oynaticının sesini azaltır.

8. VOL+: USB/SD oynaticının sesini artırır
9. REC: Bir USB/SD cihazı bağlandığında kaydı başlatmak/durdurmak için basın.
10. Sayı düğmeleri: İstediğiniz parçayı seçin
11. USB/SD seçim düğmesi: Her iki cihaz da bağlıyken iki giriş kaynağından birini seçmek için basın
12. RÉPEAT: Tekrarlama modunu değiştirmek için basın: bir, tüm parçalar, tekrar yok.

PORT'UNUZUN KULLANIMI

BLUETOOTH'U CIHAZLARLA EŞLEŞTIRME

BT ses düğmesini (29) saat yönünde çevirerek hoparlördeki Bluetooth işlevini etkinleştirin.

BT LED'i eşleştirmeye hazır olduğunda hızlı bir şekilde mavi renkte yanıp sönecektir.

BT cihazınızda bulunan cihazlar listesinde "IBI-ZA-PORT"u arayın ve hoparlöre bağlanın.

BT LED'i eşleştirildiğinde ve oynatılmadığında sa-bit mavi renkte yanacaktır. Artık müziğinizi çal-maya hazırsiniz.

BT'deki bir cihaza bağlandıktan sonra Hattan BT'ye geçiş yapmak için MODE düğmesini kullanabilirsiniz. MODE düğmesi yalnızca aktif ve bağlı kaynaklar arasında çalışır.

BT bölümündeki küçük oynat/duraklat düğmesini (31) kullanarak hoparlördeki müziği oynatabilir/duraklatabilirsiniz.

Eşleştirilen cihazın ses seviyesini maksimuma ayarlamanızı ve hoparlörden ayarlamanızı öneririz.

USB/SD OYNATICI

Uygün yuvaya bir USB bellek çubuğu (1) veya SD kartı (2) takın.

USB anahtarının tanınması için exFat veya FAT32 formatında biçimlendirilmesi gerekir. Yüksek kapasiteli depolama aygıtı hoparlörde çalışmıyorsa daha düşük kapasiteli bir depolama aygıtı kullanın.

Bir cihaz algılandığında ünite otomatik olarak USB/SD oynaticiya geçiş yapacak ve okumaya başlayacaktır.

MODE düğmesini (5) kullanarak bağlı cihazlar ve girişler arasında geçiş yapabilirsiniz.

Hoparlördeki veya uzaktan kumandadaki ◀◀ veya

▶ düğmelerini kullanarak bir parça seçin ve oynatmayı duraklatmak veya devam ettirmek için ▶‖ (4) tuşuna basın.

USB/SD Hoparlörün ses düzeyini ayarlamak için 2 ayrı birim vardır:

- Hoparlörün ana ses seviyesi.

- Oynaticının USB/SD ses düzeyi (Önceki/Sonraki düğmeleri veya uzaktan kumanda kullanılarak hoparlörden artırılabilir veya azaltılabilir).

HAT GİRİŞ/ÇIKİŞ BAĞLANTISI (RCA)

LINE IN soketlerine (20) bir RCA fişi bağlayın. LINE varsayılan olarak görüntülenmiyorsa, LINE görüntülenene kadar MODE düğmesine (5) basın. Hat kaynağı ses kontrolünü (13) ayarlayın. Bu RCA girişine herhangi bir hat cihazını (mikser, amplifikatör, başka bir aktif hoparlör, TV vb.) bağlayabilirsiniz.

AUX IN BAĞLANTILARI (3,5 MM JAK)

İçeriğinizi PORT'ta oynatmak için bilgisayar, akıllı telefon veya tablet gibi 3,5 mm fişli herhangi bir cihazı bağlayın.

LINE/AUX varsayılan olarak görüntülenmiyorsa, LINE görüntülenene kadar MODE düğmesine (5) basın.

JAK 6.35: MIKROFON/GITAR BAĞLANTISI

Şarkı söylemek veya konuşmak için kablolu mikrofonları 1/4" jak girişlerine (17 veya 18) bağlayın veya PORT'u amplifikatör olarak kullanarak gitarınızı çalmak için MICI'e (17) bir gitar bağlayın. Kablolu mikrofonların ve gitarın ses düzeyi, özel MIC ses düzeyi düğmesi (15) kullanılarak ayarlanabilir.

MIKROFONLAR

Kablosuz bir el mikrofonu (kanal A - 207,5MHz) ve kemer klipsi vericili kablosuz kulaklık mikrofonu (kanal B - 203,5MHz) birlikte verilir.

Kablosuz mikrofon işlevini açmak için VHF güç düğmesine (26) basın.

El mikrofonunu ve/veya kulaklık mikrofonunu açın (mikrofon veya kemer klipsi vericisindeki AÇIK/KA-PALI düğmesi).

Özel ses seviyesi kontrolünü kullanarak hoparlörün ses seviyesini istediğiniz seviyeye ayarlayın. Kulaklık mikrofonu için ayrıca kemer klipsi verici-sindeki ses seviyesini de ayarlayın. Ses seviyesi kontrollerinden herhangi biri minimuma ayar-lanmışsa ses çıkışı olmayacaktır.

BİRLİKTE ŞARKI SÖYLEMEK

Müzikle birlikte şarkı söylemek istiyorsanız kablosuz mikrofon fonksiyonunu (27) açın ve kablosuz mikrofonu açın veya MIC INPUT'a (17 veya 18) kablolu bir mikrofon bağlayın. MIC VOL kontrolünü (15) kullanarak kablolu mikrofonun ses seviyesini ayarlayın. Düğmeyi (22 veya 25) kullanarak kablosuz mikrofonların ses düzeyini ayarlayın.

VOX İŞLEVİNİ KULLANMA (KONUŞMA)

VOX işlevi etkinleştirildiğinde, birisi mikrofonlardan birine konuştüğunda müzik seviyesi azalır. Kullanıcı mikrofona konuşmayı bırakтировında müzik seviyesi normale döner.

Bu fonksiyonu etkinleştirmek için VCV anahtarını (16) açık konuma getirin. Bu işlevi devre dışı bırakmak için anahtarı kapalı konuma getirin.

KAYIT FONKSİYONU (KAYIT)

YALNIZCA MİKROFONLARDAN GELEN SESLERİN (kablosuz mikrofonlar, bağlı kablolu mikrofonlar ve/veya gitar) kaydedilebileceğini lütfen unutmayın. Yalnızca bir USB veya SD cihazına kayıt yapabilirsiniz.

Kaydı başlatmak için hoparlördeki RECORD düğmesine (9) veya uzaktan kumandadaki RECORD düğmesine basın. PLAY göstergesi söner ve REC göstergesi turuncuya döner.

USB anahtarınızda veya SD kartınızda (USB/SD cihazının kökündeki belirli bir klasörde) bir dosya oluşturulur.

Kaydı durdurmak için RECORD düğmesine tekrar basın. REC göstergesi kapanacak ve PLAY göstergesi maviye dönecektir.

Kaydınızı dinlemek için SD karttaki veya USB anahtarındaki parçayı seçin.

Aynı anda oynatmak ve kaydetmek için aynı USB/SD cihazını kullanamayacağını unut-mayın.

SES SEVIYESI KONTROLLERI

Uzaktan kumanda ile ayarlanabilen multimedya oynaticı dışında her giriş bölümünün (multimedya oynaticı, kablolu mikrofonlar, kablosuz mikrofonlar) hoparlörlerin arkasında ayarlanması gereken kendi ses seviyesi kontrolleri vardır.

Bu kontroller minimuma ayarlanırsa ana ses düzeyi maksimuma ayarlansa bile ses duyulmaz.

Ana ses seviyesini uygun bir seviyeye ayarlayın ve ilgili ses seviyesi kontrollerini kullanarak bireysel girişlerin ses seviyesini ayarlayın.

BAKIM

Temizlemeden önce makinenin fişini çekin. Agresif deterjanlar kullanmayın. Üründeki tozu veya kiri silmek için temiz bir bez kullanın. Yanlış kullanım, uygunsuz kullanım veya aşınma ve yıpranmadan kaynaklanan hasarlardan sorumlu değiliz. Haber vermeden teknik değişiklik yapma hakkımız saklıdır..

ÖZELLIKLER

Woofer 12"/30cm

Tweeter .....1"/25mm sıkıştırma sürücüsü

Hassasiyet 99dB±2dB

Maks. SPL....109dB

Empedans 4 Ohm

Frekans. 45-20.000Hz aralığı

Dahili akü .....12V/4.5Ah KURŞUN-ASİT

Yedek pil ref. BAT-PORT4.5A - 15-6010

USB formati ......FAT32

Desteklenen format ....mp3, . wma , .wav

Bluetooth frekansi 2402-2480MHz

VHF el mikrofonu ....PORTHAND12- 15-6005D'yi ....değiştirin

VHF kulaklık mikrofon frekansı. 203.5MHz

VHF kafa mikrofonu .....PORTHEAD12- 15-6005C'yi .....değiştirin

VHF MIC pili gerekli / mikrofon ....2 x AA pil

Maks. RF gücü el mikrofonu 0,79dBm

Maks. RF güç kulaklık mikrofonu .....2,66dBm

Uzaktan kumanda pili gerekli ....CR2025

Güç kaynağı .....220-240V\~ / 50-60Hz

DC güç kaynağı 15V=4A

Ürün boyutları 300x350x560mm

Net Ağırlık 13kg

Ambalaj boyutları 400x378x635mm

Brüt Ağırlık 14,5 kg

SORUN GIDERME

SISTEM

Hoparlör açılmıyor

- Pil boş ve AC adaptörü düzgün bağlanmamış.

PIL

LED hala kırmızı

- Elektrik fişinin doğru şekilde takılıp takılmadığını kontrol edin.

Saatlerce şarj edildikten sonra pil hala zayıf

- Çok eski veya pil uyarlarına uygun şekilde şarj edilmemiş bir pil şarj edilemeyebilir. Hoparlörün yeni bir pile ihtiyacı var.

SES

Açıldığında ses yok

• Hoparlöre bir cihaz bağlayın (USB/SD, AUX IN jaki 3,5 mm, RCA) ve sesin çalıştığından emin olun.
• Hoparlördeki ses düzeyi kontrolünü ve bağlı kaynak cihazın ses düzeyini kontrol edin.

Ses seviyesi çok düşük

• Hoparlördeki ses düzeyi kontrolünü ve bağlı kaynak cihazın ses düzeyini kontrol edin.
• Bir USB/SD aygıtı oynatıyorsanız, ileri düğmesini basılı tutarak dahili oynaticının ses düzeyini de kontrol edin.

USB/SD OYNATICI

USB anahtarı/SD kart müziği okumuyor

• exFAT/FAT32 biçiminde biçimlendirildiğinden emin olun.
• USB/SD cihazının doğru şekilde takılıp takılmadığını kontrol edin.
• Ana ses seviyesini (13) ve MP3 çaların ses se-viyesini kontrol edin (4 - uzun basis).
• USB girişi, USB ile başka bir cihazı (bilgisayar gibi) bağlamak için çalışmaz, USB ile müzik çalmak için lütfen bir USB çubuğu takın.

BLUETOOTH

BT bağlantısını kes

- Bağlamak istediğiniz cihazı hoparlöre yaklaştırmayı deneyin.

PORT BT cihazı tarafından bulunamadı

• Hoparlördeki BT fonksiyonunu açın (29), BT LED'i yanmalıdır (28).
• Cihazınızın BT işlevini kontrol edin.
• Şu anda hoparlöre başka bir cihazın bağlı olup olmadığını kontrol edin.

MIKROFON

Mikrofon bağlanmıyor

• Hoparlördeki VHF fonksiyonunun AÇIK olduğundan emin olun.
• Mikrofonun açık olup olmadığını kontrol edin.
• Mikrofondaki mevcut pili değiştirin.
• Sinyal alımını iyileştirmek için hoparlördeki antenleri uzatın.

UZAKTAN KUMANDA

Çalışmıyor

• Uzaktan kumandanın pilini kontrol edin (CR2025)
• Doğrudan hoparlörün arka panelinde bulunan IR alicısına nişan almayı deneyin.
• Uzaktan kumandanın yalnızca USB/SD oynaticıyı kontrol ettiğini unutmayın

EKSİK ÜRÜNLER

Bazı parçalar eksik

• Kartonun tüm açıklıklarını kontrol edin; bazı öğeler ürünün/kartonun üst ve alt kısmındaki köpüğün içine yerleştirilmiştir.
• Tüm bileşenlerin, köpüğün ve koruyucu malzemelerin kartondan çıkarıldığını kontrol edin.

INSTRUCTIUNI IMPORTANTE DE SIGURANTĂ ȘI AVERTISMENTE DE PERICOL

EXPLICAREA SEMNELOR
