Produkttyp	Aktiv PA-högtalare med Bluetooth och VHF-radiosystem
Modell	PORT12VHF-BT
Märke	Ibiza Sound
Mått (ca.)	360 x 300 x 550 mm
Vikt (ca.)	14,5 kg
Strömförsörjning	Växelström 230 V / 50 Hz
Effekt (RMS)	300 W
Frekvensomfång	50 Hz - 20 kHz
Bluetooth-version	5.0
Räckvidd Bluetooth	ca. 10 m
VHF-radiomikrofon	2 x VHF-handmikrofoner (162-174 MHz)
Anslutningar	Mikrofoningång (XLR/tele), Line-ingång (tele), Bluetooth
Hölje	Trähölje med metallhandtag och stativfläns
Leveransinnehåll	Högtalare, 2 VHF-mikrofoner, nätkabel, bruksanvisning
Rengöring och skötsel	Rengör med en torr trasa. Använd inga aggressiva rengöringsmedel.
Säkerhetsanvisningar	Placera enheten på en stabil yta. Se till att ventilationen är tillräcklig. Håll borta från vatten.
Reservdelar/reparation	Kontakta kundtjänst för reservdelar och reparationer.

Vanliga frågor - PORT12VHF-BT IBIZA SOUND

Hur kopplar jag min smartphone via Bluetooth till Ibiza Sound PORT12VHF-BT?

Slå på högtalaren och tryck på Bluetooth-knappen. Sök efter tillgängliga enheter på din smartphone och välj "PORT12VHF-BT". Anslutningen upprättas automatiskt.

Kan jag använda VHF-mikrofonerna samtidigt med Bluetooth?

Ja, du kan använda VHF-mikrofonerna och Bluetooth-ljudkällan samtidigt. Mikrofonnivåerna regleras oberoende av Bluetooth-signalen.

Hur kan jag förlänga batteritiden om högtalaren är bärbar?

Även om PORT12VHF-BT främst är nätansluten, undvik djupurladdning genom att stänga av enheten efter användning. Förvara den på en sval, torr plats.

Vilka frekvenser använder VHF-mikrofonerna?

VHF-mikrofonerna arbetar inom frekvensområdet 162-174 MHz. De är godkända för den europeiska marknaden.

Varför kommer det inget ljud från mikrofonerna?

Kontrollera att mikrofonerna är påslagna och att batterierna är i. Se till att mikrofonvolymen på högtalaren inte är vriden till minimum.

Hur rengör jag högtalarens hölje?

Använd en mjuk, torr trasa för att ta bort damm och smuts. Använd inga aggressiva rengöringsmedel eller vatten.

Kan jag fästa högtalaren på ett stativ?

Ja, högtalaren har en 35 mm stativfläns. Montera den på ett lämpligt PA-stativ.

Vilket skydd har högtalaren vid överbelastning?

Högtalaren har ett termoskydd och överbelastningsskydd. Vid överhettning stängs den automatiskt av.

Hur ansluter jag en extern ljudenhet via Line-ingången?

Anslut enheten med en 6,3 mm telekabel till Line-ingången. Ställ volymkontrollen på den externa enheten på cirka 50%.

Högtalaren avger ett brummande - vad kan jag göra?

Kontrollera strömförsörjningen och undvik kablar nära strömkällor. Använd en jordad nätkabel och koppla bort oanvända enheter.

BRUKSANVISNING PORT12VHF-BT IBIZA SOUND

Produkten är endast för inomhuasbruk

Klass I-skydd: Anslut endast till ett jordat eluttag

WARNING

RISK FÖR ELEKTRISK STÖT. ÖPPNA INTE

BLICKTEN MED EN PIL-SYMBOL INOM EN LIKSIDIG TRIANGEL. ÄR AVSEDD ATT VARNA ANVÄNDAREN OM NÄRVARO AV OISOLERAD "FARLIG SPÄNNING" INNE I PRODUKTENS HÅLLBAR SOM KAN FINNAS MED EN RIKTIGHET TILL PERSONER.

UTROPSTECKNET I EN LIKSIDIG TRIANGEL ÄR AVSIKTAT ATT VARNA ANVÄNDAREN OM NÄRVARO AV VIKTIGA DRIFT- OCH UNDERHÅLLSINSTRUKTIONER (SERVICE) I LITTERATUREN SOM FÖLJER PRODUKTEN.

VARNING: FÖR ATT MINSKA RISKEN FÖR BRAND ELLER ELEKTRISK STÖT, EXPONERA INTE DENNA APPARAT TILL REGN ELLER FUKT.

VIKTIGA SÄKERHETSINSTRUKTIONER OCH FAROWARNINGAR

• Läs denna bruksanvisning noggrant och spara den för framtida referens.
• Alla säkerhetsföreskrifter och varningar måste följas. De är en del av manualen och måste förvaras med manualen.
• Underlåtenhet att följa dessa instruktioner kommer att ogiltigförklara alla garantianspråk. Vi tar inget ansvar för eventuella skador som uppstår härav.
• Vi tar inget ansvar för personskador eller skador på egendom orsakade av felaktig hantering eller underlåtenhet att följa säkerhetsinstruktionerna. I sådana fall kommer alla garantianspråk att vara ogiltiga.
• Otillåtna ombyggnader och/eller modifieringar av enheten är inte tillåtna av säkerhets- och li- censieringsskäl (CE).
• Enheten är endast godkänd för användning i torra, slutna utrymmen. Använd inte enheten nära vatten, t.ex. i badrum eller nära simbassänger.
• Enheten får inte utsättas för extrema temperaturer (< +5°C / > +35°C) under drift.
• Utsätt inte enheten för starka vibrationer eller tunga mekaniska belastningar.
• Utsätt inte enheten för överdriven fukt (t.ex. dropp eller stänk). Placera inte föremål fyllda med vätska, såsom glas eller vaser, ovanpå eller bredvid apparaten. De kan ramla omkull och få vatten att spilla in i maskinen. Spill aldrig vätska över apparaten. Placera inte små föremål, såsom mynt eller gem, på maskinen eftersom de kan falla in i maskinen. Det finns

stor risk för brand eller livshotande elektriska stötar! Om någon vätska eller föremål faller in i apparaten, koppla omedelbart bort apparaten från vägguttaget och kontakta ett auktoriserat servicecenter.

• Dra alltid ur nätsladden från vägguttaget
  a) innan du rengör maskinen.
  b) Under åskväder.
  c) Om du inte ska använda apparaten under en längre tid (>1 vecka).
• Förvara elektriska apparater utom räckhåll för barn. Var särskilt försiktig när barn är närvarande. Barn är inte medvetna om farorna med felaktig hantering av elektriska apparater. Barn kan försöka föra in föremål i apparaten. Det finns en livshotande risk för elektriska stötar.
• Lämna inte apparaten utan uppsikt när den används.
• Placera aldrig apparaten på en instabil eller rörlig yta. Enheten kan falla och orsaka personskador eller skador på enheten.
• När du använder ett ställ, se till att det är i ett stabilt läge och att det är säkert transporterat. Installation på ojämna, sluttande ytor eller abrupt stopp av racket under transport kan göra att racket välter eller att utrustning faller från eller ur racket och skadar personer.
• Strömförande komponenter kan exponeras genom att öppna luckor eller ta bort komponenter (såvida detta inte kan göras utan verktyg). Kontaktpunkter kan också vara live. Om utrustningen måste öppnas för att kalibrera, serva, reparera eller byta ut komponenter eller underenheter, måste den först kopplas bort från alla spänningskällor. Om det är nödvändigt att lämna utrustningen öppen och levande under underhåll eller reparation, får detta arbete endast utföras av en specialist som är förtrogen med riskerna och gällande föreskrifter.
• Anslut aldrig apparaten direkt efter att den flyttats från ett kallt till ett varmt rum. Den kondens som bildas kan förstöra enheten eller orsaka en elektrisk stöt. Låt enheten nå rumstemperatur innan du ansluter den. Vänta tills kondensen har avdunstat. Detta kan ta flera timmar.
• Placera inte öppna lågor, såsom tända ljus, på eller nära enheten.
• Placera inte enheten på mjuka ytor som mattor eller sängar. Täck inte över enhetens ventilationsöppningar. Blockera inte luftcirkulationen med föremål som magasin, dukar eller gardiner. Detta förhindrar att värmen avleds från enheten och kan leda till överhettning.
• Använd endast apparaten i ett måttligt klimat, inte i tropiska miljöer.

ANVÄNDNINGSBEGRÄNSNINGAR

Denna produkt använder ett VHF-överföringssystem som endast är avsett för professionellt bruk. Den får endast användas i vissa länder i Europeiska unionen (FR, BE, PL, DE, NL, LU, IT, GR, ES, RO, PT, SE).

FÖR ALLA EU-LÄNDER

För produkter som inkluderar ljudutgång

FÖREBYGGA HÖRSELNEDSÄTTNING

VARNING: Permanent hör- selnedsättning kan uppstå om hörlurar eller hörlurar används på hög volym under längre perioder. För Frankrike har produkterna testats för att uppfylla ljudtrycksni-

väkraven i tillämplig NF EN 50332 L.5232-1-standard.

OBS: För att undvika möjliga hörselskador, lyssna inte på hög volym under långa perioder.

WEEE-MEDDELANDE

Direktivet om avfall från elektrisk och elektronisk utrustning (WEEE), som trädde i kraft som europeisk lag den 14/02/2014, har resulterat i en stor förändring av behandlingen av elektrisk utrustning vid slutet av dess livslängd.

Huvudsyftet med detta direktiv är att förhindra avfall av elektrisk och elektronisk utrustning (WEEE) och att främja återanvändning, återvinning och andra former av återvinning av sådant avfall för att minska bortskaffandet av det.

WEEE-logotypen på produkten eller på dess ka- rtong som indikerar insamling av elektrisk och elektronisk utrustning består av den överkorsade soptunnan på hjul, som visas nedan.

Denna produkt får inte slängas med ditt övriga hushållsavfall. Det är ditt ansvar att kassera din elektriska och elektroniska utrustning på en anvisad insamlingsplats för återvinning för att hjälpa till att bevara naturresurserna. För att få veta mer om korrekta återvinnings- och insamlingsställen, vänligen kontakta din lokala myndighet, hushållssopor eller butiken där du köpte produkten.

ROHS-ÖVERENSSTÄMMELSE

Denna produkt överensstämmer med Europaparlamentets och rådets direktiv 2011/65/EU av den 8 juni 2011 om begränsning av användningen av vissa farliga ämnen i elektrisk och elektronisk utrustning.

FÖR ALLA PRODUKTER UTOM DE MED TRÅDLÖS DRIFT

LOTRONIC International intygar härmed att denna utrustning överensstämmer med EMC 2014/30/EU-direktivet, LVD 2014/35/EU-direktivet. Försäkran om överensstämmelse kan konsulteras i supportavdelningen på vår webbplats, tillgänglig från www.lotronic.net.

LOTRONIC International förklarar härmed att denna utrustning uppfyller de väsentliga kraven och andra relevanta bestämmelser i direktiv 2014/53/EU. Försäkran om överensstämmelse kan konsulteras i supportavdelningen på vår webbplats, tillgänglig från www.lotronic.net.

REKOMMENDATIONER FÖR BATTERIER

Den här symbolen indikerar att använda batterier inte ska kasseras tillsammans med hushållsavfallet, utan ska kasseras på rätt sätt i enlighet med lokala bestämmelser.

Batterier bör inte utsättas för stark värme som solsken, eld eller liknande.

Om de interna batterierna inte ska användas, ta bort dem för att förhindra skador på grund av batteriläckage eller korrosion.

WARNING: Risk för explosion om batteriet byts ut felaktigt. Ersätt endast med samma eller motsvarande typ.

WARNING: Svälj inte batteriet. Risk för kemiska brännskador. Förvara nya och använda batterier utom räckhåll för barn.

Om batterifacket inte stängs ordentligt, sluta använda produkten och förvara den utom räckhåll för barn.

Om du är osäker på om batterierna har svalts eller satts in i en annan del av kroppen, kontakta omedelbart en läkare.

INNEHÅLLET I LÅDAN

• Högtalare
• Handhållen VHF-mikrofon (207,5 MHz)
- Headsetmikrofon med bältesclipssändare (203,5MHz)
• Fjärrkontroll
- Skyddskåpa
- Strömsladd
- Snabbstartsguide

PRODUKTÖVERSIKT / BAKPANELEN

1. USB-ingång

Anslut en USB-lagringsenhet som innehåller MP3-filer (format: exFat32).

2. SD-kortplats

Anslut ett SD-kort som innehåller MP3-filer (format: exFat32).

3. Display

Visar information om aktuellt läge, spår, timer, equalizer, antal spår på enheten, etc.

MULTIMEDIA KONTROLLER

4. Nästa

Hoppa till nästa spår på USB/SD-spelaren. Tryck länge för att öka volymen på USB/ SD-spelaren.

5. Läge

Välj från Bluetooth (standard), USB, SD, Line (växlar endast mellan aktiva ingångar).

Tryck länge för att komma in i menyn. Navigera genom menyn med knapparna Föregående/Nästa.

Använd Play för att öppna en meny.

Använd Mode för att avsluta.

Huvudmeny: MUSIC - AUDIO INPUT - SET

MUSIK:

Repetitionsläge: Alla, mapp, singel, slumpmässigt.

EQ-läge: Normal, populär, Rock, jazz, klassisk, mjuk, subwoofer.

Filbläddring: Bläddra igenom mappar och filer.

AUDIO INPUT: Byt källa.

UPPSÄTTNING:

Display På tid: 0-240s.

Kontrast: 0-20 (standard är 10).

Fabriksinställningar: Återställ till standard.

6. Föregående

Hoppar till föregående spår på USB/SD-spelaren. Tryck och håll ned för att minska volymen på USB-spelaren.

7. REC-indikator

Lyser orange vid inspelning.

8. PLAY-indikator

Lyser blått när högtalaren är på och under inspelning. Blinkar blått när USB/SD-spelaren spelar.

9. REC-knapp

Startar/stoppar mikrofoninspelning när en USB/SD-enhet är ansluten. Tryck och håll ned för att radera filen. Använd PLAY/PAUSE-knappen för att pausa och återuppta inspelningen.

10. Spela/Pausa

Tryck för att spela upp/pausa/återuppta ett spår på USB/SD-spelaren.

LJUDKONTROLLER

11. Diskantkontroll

Justerar diskantnivån.

12. Baskontroll

Justerar basnivån.

13. Huvudvolymkontroll

Styr den totala volymen för USB/SD-spelaren och VHF-mikrofonerna.

14. Ekokontroll

Justerar ekoeffekten för mikrofonerna.

15. MIC VOLYM

Justerar volymen för de trådbundna IC-ingångarna.

16. Röststyrning (vox/vcv)

På / Av knapp. När detta är inställt på PÅ kommer volymen på musiken att minska när någon talar i mikrofonen.

IN-/UTGÅNGAR

17. MIC1/gitarringång

Ingång för trådbunden mikrofon 1 eller gitarr: 1/4" monoingång för anslutning av trådbunden mikrofon eller gitarr.

18. MIC2-ingång

Ingång för trådbunden mikrofon 2: 1/4" mo-noingång för en annan trådbunden mikrofon.

19. MIX OUT / RCA OUT

Anslut vänster och höger kanalutgångar till ingången på en mixer, förstärkare eller andra högtalare.

20. LINE IN / RCA IN

Anslut till en extern ljudenhet med en RCA vänster och höger ljudkabel (medföljer ej).

21. AUX IN / 3,5 mm uttag

Anslut till en extern ljudenhet med en 3,5 mm ljudkabel (medföljer ej).

TRÅDLÖS AVSNITT

22. MIC volymkontroll A

Justerar volymen på 207,5 MHz VHF handhållna mikrofonen: (ingår).

23. RF.A / MIC kanal A LED

Lyser Ijusgrönt när den paras ihop med 207,5 MHz-mikrofonen.

Lyser grönt när den paras ihop med 203,5 MHz-mikrofonen.

25. MIC volymkontroll B

Justerar volymen på 203,5 MHz VHF MIC: (headsetmikrofon ingår).

26. VHF POWER LED

Lyser rött när VHF-funktionen är PÅ.

27. VHF ON/OFF-brytare

Tryck för att slå på/av VHF-funktionen på högtalaren.

28. Bluetooth LED

Lysdioden är släckt när BT-funktionen är inaktiverad.

Snabbt blått blinkande när redo att paras.

Fast blå när den är ihopkopplad och inte spelar.

Långsamt Blå blinkar när du spelar.

29. Bluetooth PÅ/AV/Volymkontroll

Vrid medurs för att slå på och justera Bluetooth-volymen.

Justera Bluetooth-volymen.

30. Antenn A / Jack A

Denna antenn är mottagaren för 207,5MHz VHF-mikrofoner.

31. Bluetooth : Spela/Pausa

Tryck på den här knappen för att spela upp/pausa musiken som är ansluten via Bluetooth.

Denna antenn är mottagaren för 203,5 MHz VHF-mikrofonerna.

ELEKTRISKA ANSLUTNINGAR

33. DC-strömingång

Anslut en extern 15V = 4A strömförsörjning om du inte har tillgång till ett eluttag. Denna har samma användning som artikel 38.

34. Ström LED

Lyser grönt när högtalaren är påslagen. Lyser rött när den slås på med lågt batteri.

35. Huvudströmbrytare

Tryck till läget ON för att slå på högtalaren.

36. Laddnings-LED-indikator

Lyser rött när batteriet behöver laddas. Lyser orange när batteriet laddas. Lyser grönt när batteriet är fulladdat.

37. AC säkringsfack

Innehåller en 250V 1A säkring. Om säkringen har gått, byt endast ut den mot en säkring av samma typ.

38. Nätanslutning

Anslut den medföljande nätkabeln till ett 220-240V\~ 50/60Hz jordat eluttag för att strömförsörja eller ladda batteriet.

STRÖMFÖRSÖRJNING: BATTERI OCH AC DRIFT

Första laddningen

Innan du använder systemet för första gången, sätt i nätsladden i spelarens nätuttag och anslut den andra änden till ett lämpligt vägguttag. Se till att "CHARGE INDICATOR" lyser i 14 timmar kontinuerligt.

Ladda batteriet när CHARGE-indikatorn (36) lyser rött.

Ladda batteriet regelbundet efter varje användning, vänta inte tills det är urladdat!

Anslut ena änden av nätkabeln till nätuttaget (38) på baksidan och den andra änden till ett lämpligt vägguttag.

Under laddning kommer LED-indikatorn att vara orange. Den blir grön när batteriet är fulladdat.

OBS: Stäng av strömbrytaren när du har slutat använda systemet.

VIKTIG ANMÄRKNING OM BLYSYRABATTE- RIER

1. INNAN du använder enheten för första gången, ladda batteriet helt utan avbrott.

2. Ladda batteriet regelbundet efter varje användning. Vänta inte tills batteriet är tomt!

1. Låt INTE batteriet bli helt urladdat, eftersom det kommer att förlora 20 % av sin kapacitet eller till och med bli helt skadat! Om spänningen är för låg kommer de interna kretsarna inte att drivas och det blir omöjligt att ladda batteriet!

2. Om du inte använder enheten under en längre tid, rekommenderas att ladda den en gång i månaden.

Batteriets livslängd beror på att dessa rekommendationer följs.

**BATTERIER TÄCKS INTE AV GARANTIEN **

VI KAN INTE HÅLLAS ANSVARIGA FÖR SKADADE BATTERIER PÅ GRUND AV ATT DESSA GRUNDLÄGGANDE REGLER INTE FÖLJS.

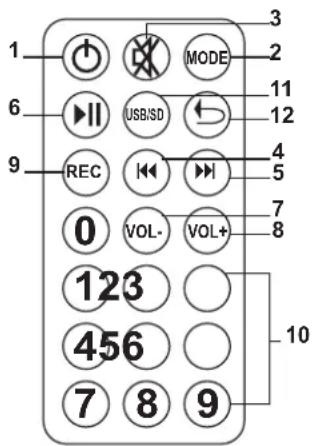

FJÄRRKONTROLL

INSTALLERA BATTERIERNA I FJÄRR-KONTROLLEN

Batteriet till fjärrkontrollen (CR2025) ingår och på plats drar du bara ut plastremsan för att fjärrkontrollen ska fungera.

Observera att fjärrkontrollen endast styr multimediaspelaren, inte enhetens andra ingångskällor. Om volymen är inställd på minimum på multimediaspelaren kommer det inte att höras något ljud, även om huvudvolymkontrollen för högtalarboxen är inställd på max.

1. PÅ/AV: Slår på och stänger av spelaren.
2. MODE: Tryck tills önskat läge visas.
3. MUTE: Dämpar eller återupptar volymen.
4. ↔: Återgå till föregående spår.
5. ►: Hoppa till nästa spår.
6. ▶|| Spela/Paus: Tryck för att spela upp/pausa/återuppta ett spår på USB/SD-spelaren.
7. VOL-: Sänker volymen på multimediaspela- ren.
8. VOL+: Ökar volymen på USB/SD-spelaren
9. REC: Tryck för att starta/stoppa inspelning när en USB/SD-enhet är ansluten.
10. Sifferknappar: Välj önskat spår
11. USB/SD-valknapp: Tryck för att välja en av de två ingångskällorna när båda enheterna är anslutna
12. REPEAT: Tryck för att ändra upprepningsläge: ett, alla spår, ingen upprepning.

ANVÄNDA DIN PORT

HUR MAN KOPPLAR IHOP BLUETOOTH MED ENHETER

Aktivera Bluetooth-funktionen på högtalaren genom att vrida BT-volymknappen (29) medurs.

BT-lampan blinkar snabbt blått när den är redo att paras.

På din BT-enhet, sök efter "IBIZA-PORT" i listan över hittade enheter och anslut till högtalaren.

BT-lysdioden lyser konstant blått när den är ihopparad och inte spelar. Du är nu redo att spela din musik.

När du väl är ansluten till en enhet i BT kan du använda MODE-knappen för att växla från linje till BT. MODE-knappen fungerar endast mellan aktiva och anslutna källor.

Du kan spela upp/pausa musiken på högtalaren med den lilla play/paus-knappen (31) i BT-sektionen.

Vi rekommenderar att du ställer in volymen på den ihopparade enheten till maximalt och justerar den på själva högtalaren.

USB/SD-SPELARE

Sätt i ett USB-minne (1) eller SD-kort (2) i lämpligt uttag.

USB-nyckeln måste formateras i exFat eller FAT32 för att kännas igen. Om lagringsenheten med hög kapacitet inte fungerar på högtalaren, använd en lagringsenhet med lägre kapacitet. Enheten växlar automatiskt till USB/SD-spelare när en enhet upptäcks och börjar läsa.

Du kan växla mellan anslutna enheter och ingångar med MODE-knappen (5).

Välj ett spår med knapparna ◀ eller ▶ på högtalaren eller fjärrkontrollen och tryck på ▶ (4) för att pausa eller återuppta uppspelningen.

För att justera volymen på USB/SD-högtalaren finns det 2 separata volymer:

- Högtalarens húvudvolym.

- USB/SD-volymen på spelaren (kan ökas eller minskas på högtalaren med hjälp av knapparna Föregående/Nästa eller fjärrkontrollen).

LINE IN/OUT-ANSLUTNING (RCA)

Anslut en RCA-kontakt till LINE IN-uttagen (20).

Om LINE inte visas som standard, tryck på MODE-knappen (5) tills LINE visas.

Justera linjekällans volymkontroll (13).

Du kan ansluta vilken linjeenhet som helst (mixer, förstärkare, en annan aktiv högtalare, TV, etc.) till denna RCA-ingång.

AUX IN-ANSLUTNINGAR (3,5 MM JACK)

Anslut vilken enhet som helst med en 3,5 mm-kontakt, till exempel en dator, smartphone eller surfplatta, för att spela upp ditt innehåll på PORTEN.

Om LINE/AUX inte visas som standard, tryck på MODE-knappen (5) tills LINE visas.

JACK 6.35 : MIC/GITARRANSLUTNING

Anslut trådbundna mikrofoner till 1/4"-jackingån-garna (17 eller 18) för att sjunga eller tala, eller en gitarr till MIC1 (17) för att spela din gitarr med PORT som förstärkare.

Volymen på de trådbundna mikrofonerna och gitarren kan justeras med den dedikerade MIC-volymratten (15).

MIKROFONER

En trådlös handmikrofon (kanal A - 207.5MHz) och en trådlös headsetmikrofon med bältessändare (kanal B - 203.5MHz) medföljer.

Tryck på VHF-strömknappen (26) för att slå på den trådlösa mikrofonfunktionen.

Slå på den handhållna mikrofonen och/eller headsetmikrofonen (PÅ/AV-brytare på mikrofonen eller bältesclipssändaren).

Justera volymen på högtalaren till önskad nivå med den dedikerade volymkontrollen. För headsetmikrofonen, justera även volymen på bältesklämmans sändare. Om någon av volymkontrollerna är inställda på minimum kommer inget ljud att matas ut.

SJUNGER MED

Om du vill sjunga med i musiken, slå på den trådlösa mikrofonfunktionen (27) och omkopplaren på den trådlösa mikrofonen eller anslut en trådbunden mikrofon till MIC INPUT (17 eller 18). Justera volymen på den trådbundna mikrofonen med MIC VOL-kontrollen (15). Justera volymen på de trådlösa mikrofonerna med knappen (22 eller 25).

ANVÄNDA VOX-FUNKTIONEN (TAL)

När VOX-funktionen är aktiverad minskar musiknivån när någon pratar i en av mikrofonerna. Musiknivån återgår till normal när användaren slutar prata i mikrofonen.

För att aktivera denna funktion, ställ in VCV-om-kopplaren (16) på på. För att avaktivera den här funktionen, ställ omkopplaren på av.

RECORD FUNCTION (REC)

Observera att ENDAST LJUD FRÅN MIKROFONERNA (trådlösa mikrofoner, anslutna trådbundna mikrofoner och/eller gitarr) kan spelas in. Du kan bara spela in till en USB- eller SD-enhet.

För att startainspelningen, tryck på RECORD-knappen (9) på högtalaren eller RECORD-knappen på fjärrkontrollen. PLAY-indikatorn slocknar och REC-indikatorn blir orange.

En fil skapas på din USB-nyckel eller SD-kort (i en specifik mapp i roten på USB/SD-enheten).

För att stoppa inspelningen, tryck på RE-CORD-knappen igen. REC-indikatorn släcks och PLAY-indikatorn blir blå.

För att lyssna på din inspelning, välj spåret på SD-kortet eller USB-nyckeln.

Observera att du inte kan använda samma USB/SD-enhet för att spela och spela in samtidigt.

VOLYMKONTROLLER

Varje ingångssektion (multimediaspelare, trådbundna mikrofoner, trådlösa mikrofoner) har sina egna volymkontroller, som måste justeras på baksidan av högtalarna, förutom multimediaspelaren, som kan justeras med fjärrkontrollen.

Om dessa kontroller är inställda på minimum kommer det inte att höras något ljud även om huvudvolymen är inställd på max.

Ställ in huvudvolymen på en lämplig nivå och justera volymen för de individuella ingångarna med deras respektive volymkontroller.

VÅRD

Koppla ur maskinen innan rengöring. Använd inte aggressiva rengöringsmedel. Använd en ren trasa för att torka bort damm eller smuts från produkten. Vi ansvarar inte för skador orsakade av felaktig hantering, felaktig användning eller sltage. Vi förbehåller oss rätten att göra tekniska ändringar utan föregående meddelande..

SPECIFIKATIONER

Bashögtalare ....12"/30cm

Diskanthögtalare ....1"/25 mm ....kompressionsdrivrutin

Känslighet 99dB±2dB

Max. SPL 109dB

Impedans 4 Ohm

Frekv. intervall 45-20 000 Hz

Inbyggt batteri 12V/4,5Ah BLYSYRA

Reservbatteri ref. BAT-PORT4.5A - 15-6010

USB-format ....FAT32

Format som stöds ....mp3, . wma , .wav

Bluetooth frekvens 2402-2480MHz

BT max. RF-effekt ......-2,32dBm

VHF handmikrofon frekv. 207,5 MHz

VHF handmikrofon ersätt PORTHAND12- 15-6005D

VHF-headset mikrofonfrekvens. 203,5 MHz

VHF-headset mikrofon ersätt ..... PORTHEAD12-15-6005C

VHF MIC batteri behövs /mic .....2 x AA batteri

Max. RF power handhållen mikrofon .....0,79dBm

Max. RF power headset mikrofon .....2,66dBm

Fjärrkontrollbatteri behövs CR2025

Strömförsörjning 220-240V\~ / 50-60Hz

DC strömförsörjning 15V = 4A

Produktmått 300x350x560mm

Nettovikt ....13 kg

Förpackningsmått 400x378x635mm

Bruttovikt 14,5 kg

FELSÖKNING

SYSTEMET

Högtalaren slås inte på

- Batteriet är tomt och nätadaptern är inte korrekt ansluten.

BATTERI

LED är fortfarande röd

- Kontrollera att nätkontakten är korrekt ansluten. Batteriet är fortfarande lågt efter timmars laddning

- Ett batteri som är för gammalt eller som inte har laddats enligt batterivarningarna kanske inte kan laddas. Högtalaren behöver ett nytt batteri.

LJUD

Inget ljud när det slås på

• Anslut en enhet till högtalaren (USB/SD, AUX IN-jack 3,5 mm, RCA) och se till att den spelar.
• Kontrollera volymkontrollen på högtalaren och volymen på den anslutna källenheten.

Volymen är mycket låg

• Kontrollera volymkontrollen på högtalaren och volymen på den anslutna källenheten.
• Om du spelar en USB/SD-enhet, kontrollera även volymen på den interna spelaren genom att trycka på och hålla in knappen Nästa.

USB/SD-SPELARE

USB-nyckel/SD-kort läser inte musik

• Kontrollera att USB-enheten är formaterad i ex-FAT /FAT32.
• Kontrollera att USB/SD-enheten är korrekt isatt.
• Kontrollera huvudvolymen (13) och volymen på MP3-spelaren (4 - långt tryck).
• USB-ingången fungerar inte för att ansluta en annan enhet med USB (som en dator), för att spela musik med USB, vänligen sätt i ett USB-minne.

BLUETOOTH

BT koppla ur

- Försök att flytta enheten du vill ansluta närmare högtalaren.

PORT hittas inte av BT-enhet

• Slå på BT-funktionen på högtalaren (29), BT-lys-dioden ska lysa (28).
• Kontrollera BT-funktionen på din enhet.
• Kontrollera att ingen annan enhet för närvarande är ansluten till högtalaren.

MIKROFON

Mikrofonen ansluts inte

• Kontrollera att VHF-funktionen på högtalaren är påslagen.

• Kontrollera att mikrofonen är påslagen.

• Byt ut det nuvarande batteriet i mikrofonen.

• Dra ut antennerna på högtalaren för att förbättra signalmottagningen.

FJÄRRKONTROLL

Fungerar ej

• Kontrollera batteriet i fjärrkontrollen (CR2025)
• Försök att rikta in dig direkt på IR-mottagaren på högtalarens baksida.
• Observera att fjärrkontrollen endast styr USB/SD-spelaren

SAKNADE FÖREMÅL

Vissa delar saknas

• Kontrollera alla öppningar i kartongen, vissa föremål är placerade i skummet i toppen och botten av produkten/kartongen.
• Kontrollera att alla komponenter, skum och skyddsmaterial har tagits bort från kartongen.

INSTRUÇÕES IMPORTANTES DE SEGURANÇA E AVISOS DE PERIGO
