KULLANIM KILAVUZU DJLIGHT60 IBIZA SOUND

TR - Kullanım Kılavuzu - s. 38

DMX CHANNEL CHART

9 DMX CHANNELS:

Channel Value Description
CH 1	0-9 Off
	10-36 Au01/Au03
	37-108 AP01/AP08
	109-135 AF01/AF03
	136-162 Sn01/Sn03
	163-234 SP01/SP08
	235-255 SF01/SF03
CH2 0-255 Speed
CH3 0-255 Strobe
CH4 0-255 Master Dimmer
CH5 0-255 R
CH6 0-255 G
CH7 0-255 B
CH8 0-255 W
CH9 0-255 Choose Gobos for Moon Light (32 gobos)

19 DMX CHANNELS

Channels Value Function
CH1	0-9 Off
	10-36 Au01/Au03
	37-108 AP01/AP08
	109-135 AF01/AF03
	136-162 Sn01/Sn03
	163-234 SP01/SP08
	235-255 SF01/SF03
CH2	0-255 Speed
CH3	0-255 Strobe
CH4	0-255 Master Dimmer
CH5	0-255 R
CH6	0-255 G
CH7	0-255 B
CH8	0-255 W
CH9	0-255 Master Dimmer for Moon Light
CH10	0-255 R1
CH11	0-255 G1
CH12	0-255 B1
CH13	0-255 W1
CH14	0-255 Y1
CH15	0-255 R2
CH16	0-255 G2
CH17	0-255 B2
CH18	0-255 W2
CH19	0-255 Y2

INSTRUCTION MANUAL

EXPLANATION OF SYMBOLS

DİKKAT MUHAFAZAYI AÇMAYIN ÇARPMA TEHLİKESİ

Şimşek sembolü içeren üçgen, sağlığınızın tehlikede olduğu durumları (örneğin elektrik çarpması) belirtmek için kullanılır.
⚠ Üçgen içerisinde önlem işareti, cihazın kullanımı veya çalıştırılması sırasında belirli risklerin bulunduğu gösterir.

İŞARETLERİN AÇIKLAMASI

CE standartlarının gereklerine uygun olarak

Ürün yalnızca iç mekanda kullanıma yöneliktir

Sınıf I koruma: Yalnızca topraklanmış bir elektrik prizine bağlayın

Cihaz ile diğer nesneler arasındaki minimum mesafe

Bu işaret, bu ürünün AB genelinde diğer evsel atıklarla birlikte atılmaması gerektiğini belirtir. Kontrolsüz atık bertarafından kaynaklanan olası çevre veya insan sağlığı zararlarını önlemek için, malzeme kaynaklarının sürdürülebilir şekilde yeniden kullanılmasını teşvik etmek için sorumlu bir şekilde geri dönüştürün. Kullanılmış cihazınızı iade etmek için lütfen iade ve toplama sistemlerini kullanın veya ürünün satın alındığı perakendeciyle iletişime geçin. Bu ürünü çevresel olarak güvenli geri dönüşüm için alabilirler.

ÖNEMLİ GÜVENLİK TALİMATLARI

• Lütfen bu talimatları dikkatlice okuyun, bu ürünün kurulumu, kullanımı ve bakımı hakkında önemli bilgiler içerir.
• Lütfen bu Kullanım Kılavuzunu gelecekte başvurmak üzere saklayın. Ürünü başka bir kullanıcıya satarsanız, bu kullanım kılavuzunu da aldığından emin olun.
• Her zaman doğru voltaja bağlandığınızdan ve bağlandığınız hat voltajının armatürün etiketinde veya arka panelinde belirtilenden daha yüksek olmadığından emin olun.

- Bu ürün yalnızca iç mekanda kullanım için tasarlanmıştır!

- Cihazın topraklanması önemlidir. Elektrik bağlantısını kalifiye bir kişi yapmalıdır.

- Yangın veya elektrik çarpması riskini önlemek için armatürü yağmura veya neme maruz bırakmayın. Ürün çalışırken yakınında yanıcı maddeler olmadığından emin olun.

- Ürün, bitişik yüzeylerden en az 50 cm uzakta, yeterli havalandırmaya sahip bir yere kurulmalıdır. Havalandırma deliklerinin tıkalı olmadığından emin olun.

- Sigortayı servis etmeden veya değiştirmeden önce her zaman güç kaynağından ayırın ve aynı boyutta ve tipte sigorta ile değiştirdiğinizden emin olun.

- Bir emniyet zinciri kullanarak armatürü sabitleme cihazına sabitleyin. Armatürü asla sadece başından tutarak taşımayın. Taşıma kulplarını kullanın. Maksimum ortam sıcaklığı (Ta) 40°C'dir. Armatürü bundan daha yüksek sıcaklıklarda çalıştırmayın.

- Ciddi bir çalışma sorunu olması durumunda ürünü derhal kullanmayı bırakın. Ürünü asla kendiniz tamir etmeye çalışmayın. Deneyimsiz kişiler tarafından yapılan tamirler hasara veya arızaya yol açabilir. Lütfen en yakın yetkili teknik yardım merkezine başvurun. Her zaman aynı tip yedek parçaları kullanın.

- Cihazı bir dimmer paketine bağlamayın.

- Güç kablosunun asla kıvrılmadığından veya hasar görmediğinden emin olun.

- Güç kablosunu asla kabloyu çekerek veya çekiştirerek çıkarmayın.

- Açıkken ışık kaynağına doğrudan göz temasından kaçının.

- Ürün yalnızca dekoratif amaçlıdır ve ev odası aydınlatması olarak uygun değildir.

- Bu cihazın ışık kaynağı değiştirilemez. Arızalıysa, tüm ürün atılmalıdır.

CİHAZI AYGITINDAN ÇIKARIN: Elektrik prizi ekipmanın yakınına takılmalı ve kolayca erişilebilir olmalıdır.

ÜRÜNÜN MONTAJI

Işığı yerleştirmeden önce, montaj yerinin sağlam olduğundan emin olun. Vidayı standdaki vida deligiğine takın. Ürünlerin standdan düşmeyeceğinden emin olun. Üretici, kötü kurulumdan kaynaklanan hasarlardan sorumlu tutulamaz.

Uyarı: Işıkları yalnızca sapından tutun.

GÜÇ KAYNAĞI BAĞLANTISI

Tedarik edilen şebeke kablosunun IEC konektörünü çubuktaki IEC soketine ve diğer ucunu uygun bir topraklı şebeke prizine takın.

SINYAL KABLOSUNUN BAĞLANTISI

Her ürünün kablosunu, aşağıda gösterildiği gibi, ışık çubuğundaki ilgili konektöre bağlayın:

OUTOUTINOUTOUT

KONTROL PANELI

LCD Ekranın hemen altında bulunan dört panel düğmesini kullanarak kontrol paneli işlevlerine erişin.

Düğme İşlev

MENU Menüye erişmek veya önceki bir menü seçeneğine dönmek için

UP Artan sırada menü seçenekleri arasında gezinir

DOWN Azalan sırada menü seçenekleri arasında gezinir

ENTER Bir menü içindeki geçerli menüyü veya seçeneği seçmek ve depolamak için

8.8.8.8. MENU UP DOWN ENTE

1) Güç açıkken, dijital LED ekran kırmızı noktalarla çalışır. Bir DMX sinyali mevcut olduğunda, nokta parlak olacaktır.
2) DMX adres kodu ayarı: "MENU" düğmesine basın. Dijital LED d001-d512'yi gösterliğinde, adres kodunu ayar-lamak için "UP" veya "Down" düğmesine basın. Kod 001-512 arasında değişir.

Aut ↔ AutP ↔		AP01/AP.08
↓		AutF	↔	AF0.1/AF.03
		AutN	↔	Au0.1/Au.03
Sou	↔	SouP	↔	SP01/SP.08
↓		SouF	↔	SF.01/SF.03
		SouN	↔	SN.01/SN.03
dnH	↔	D001/d512	↔	09CH
↓				19CH
SLA	↔ SLAu

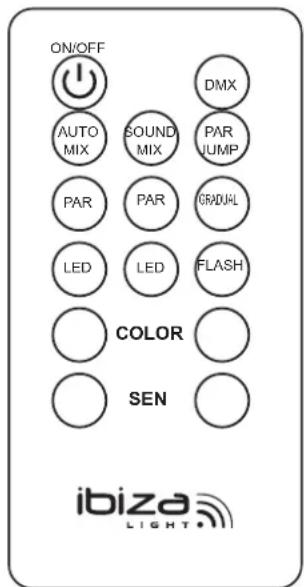

UZAKTAN KUMANDA

ON/OFF: AÇIK/KAPALI

DMX: DMX Modu

AUTO MIX: PAR-Ay Efektleriyle Otomatik Mod

SOUND MIX: PAR-Ay Efektleriyle Ses Modu

PAR JUMP: PAR kutusunun Renk Atlaması

PAR (kırmızı): PAR kutusunun Otomatik Modu

PAR (yeşil): PAR kutusunun Ses Modu

GRADUAL: PAR Işığının Kademeli Değişimi

LED (kırmızı): Ay Işığı Efektlerinin Otomatik Modu

LED (yeşil): Ay Işığı Efektlerinin Ses Modu

FLASH: Par Işığının Flaş Efektleri

COLOR -/+: Renkler arasında gezinir

SEN -/+: Ses kontrollü modda ses hassasiyetini artırır/azaltır

ON/OFF AUTO MIX SOUND MIX PAR JUMP PAR PAR GRADUAL LED LED FLASH COLOR SEN ibiza LIGHT

IR UZAKTAN KUMANDA

Lütfen uzaktan kumandayı uzaktan kumanda ile cihaz arasında 6m ve 30° mesafe içinde çalıştırın. Uzaktan kumandayı sensöre doğrultun. Uzaktan kumanda ile sensör arasındaki tüm engelleri kaldırın.

Sensör güçlü güneş ışığına maruz kalırsa uzaktan kumanda düzgün çalışmayabilir.

Uzaktan kumanda düzgün çalışmıyorsa lütfen pili kontrol edin.

PILLERI UZAKTAN KUMANDAYA TAKMA

• Uzaktan kumandayı düz bir yüzeye yüzü aşağı bakacak şekilde yerleştirin.
• Bölme kapağını ok yönünde itin.
• Pil bölmesini kaydırarak açın.
• Eski pili çıkarın ve artı (+) sembolü yukarı bakacak şekilde yenisini (CR2032) takın.
• Pil bölmesini yavaşça kaydırarak kapatın. Otomatik olarak kilitlenir.

PİLLER İÇİN ÖNERİLER

Bu piktogram, kullanılan pillerin ev atıklarıyla birlikte atılması, geri dönüşüm için ayrı toplama noktalarına atılması gerektiğini belirtir.

Pilleri güneş ışığı, ateş ve benzeri aşırı ısı kaynaklarından uzak tutun.

Pil kullanıldığında, pil sızıntısından veya bozulmalardan kaynaklanan hasarları önlemek için pilleri çıkarın.

DİKKAT: Pilin yanlış değiştirilmesi durumunda patlama riski vardır. Yalnızca aynı veya eşdeğer türle verildi.

UYARI: Pili yutmayın. Kimyasal yanık tehlikesi. Yeni ve kullanılan pilleri çocukların erişemeyeceği bir yerde yedekleme.

Pil bölgesi düzgün kapanmıyorsa ürünü kullanmayı bırakın ve çocukların erişemeyeceği bir yerde şifreler.

Pillerin yutulmuş veya parçalanmış herhangi bir yerine sokulmuş olabileceğinden şüpheniz varsa, tedavi yardım isteyin.

ARMATÜR TEMIZLIĞI

• Işık çıkışını optimize etmek için dahili ve harici optik lensler ve/veya aynalar düzenli olarak temizlenmelidir. Temizleme sıklığı, armatürün kullanıldığı ortama bağlı olacaktır: nemli, dumanlı veya özellikle kirli ortamlar ürünün optiklerinde daha fazla kir birikmesine neden olabilir.
• Yumuşak bir bez ve normal cam temizleme sıvısıyla temizleyin.
• Parçaları her zaman iyice kurulayın.
• Dış optikleri en az 20 günde bir temizleyin. Dahili optikleri en az 30/60 günde bir temizleyin.

SORUN GIDERME

Sorun Çözüm
Güç açıkken görüntü yok	1. Gücün doğru şekilde bağlanıp bağlanmadığını kontrol edin.2. Prizin güç alıp almadığını kontrol edin.
Işık kontrolden çıktı	1. DMX adres kodunun doğru şekilde ayarlanıp ayarlanmadığını kontrol edin.2. DMX kablosunun doğru şekilde bağlanıp bağlanmadığını kontrol edin.
Işık bir süre çalıştıktan sonra söndü	1. Sensörün LED PCB'ye lehimlenip lehimlenmediğini kontrol edin.2. Sıcaklığın çok yüksek olup olmadığını kontrol edin.Işık karanlık
Işık karanlık	1. Sıcaklığın çok yüksek olup olmadığını ve hızlı bir solmaya neden olup olmadığını kontrol edin.2. Işığın yüzeyinde çok fazla toz olup olmadığını kontrol edin.

ÖZELLIKLER

Voltaj	220-240V~50/60Hz
Tüketim	60W
PAR ışık kaynağı:	12 x 1W (RGBW) x 2
MOON ışık kaynağı:	60 x 50mm RGBWA x 2
DMX kanalları	9/19
Kontrol modları	Otomatik, Master/Slave, DMX, Uzaktan
Güç kablosu	4m
Paketleme Boyutu	75 x 25 x 14cm
Ağırlık	5,6kg
