MANUALE UTENTE ESPOT100 IBIZA SOUND

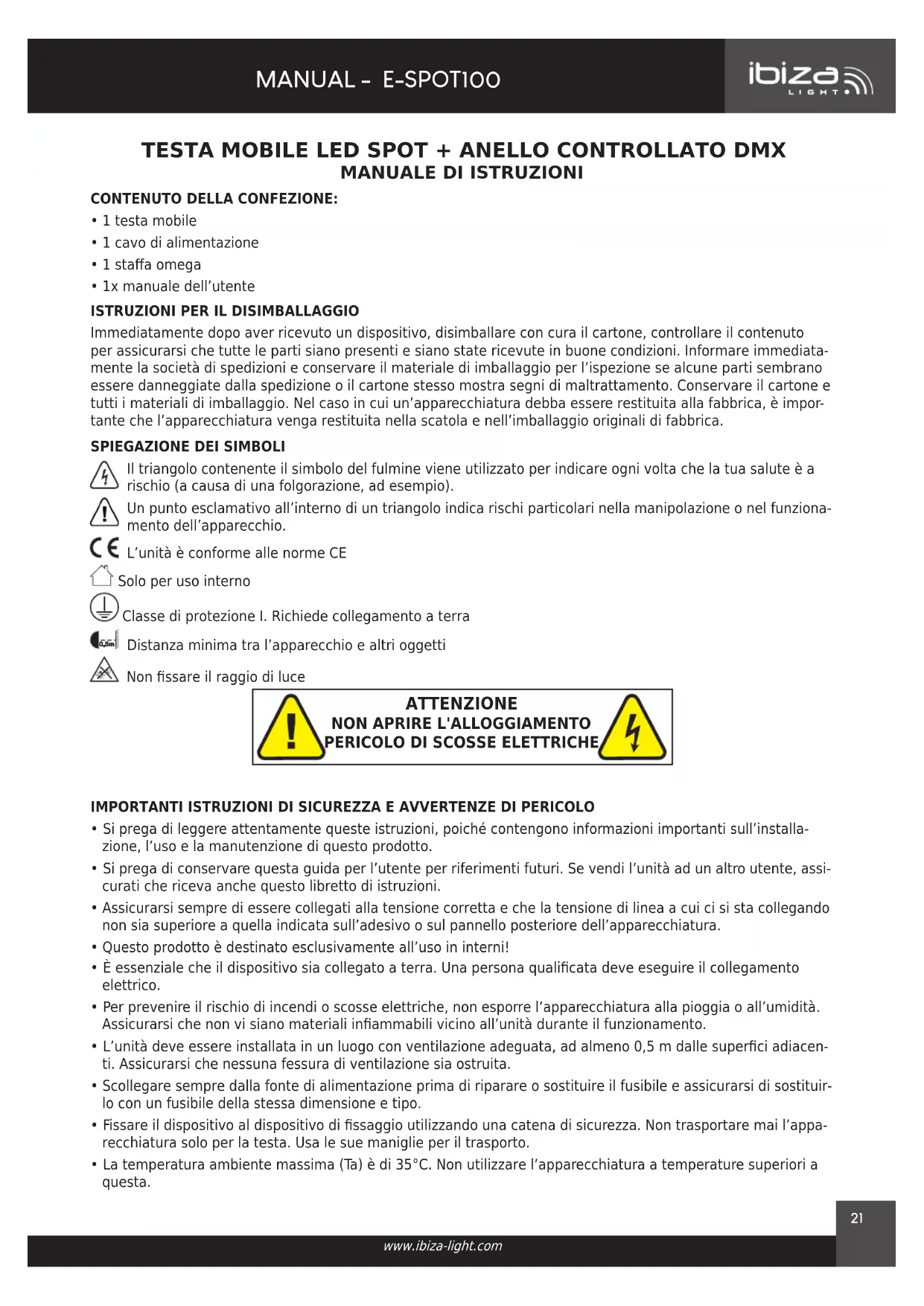

MANUALE DI ISTRUZIONI

CONTENUTO DELLA CONFEZIONE:

• 1 cavo di alimentazione

Immediatamente dopo aver ricevuto un dispositivo, disimballare con cura il cartone, controllare il contenuto per assicurarsi che tutte le parti siano presenti e siano state ricevute in buone condizioni. Informare immediata- mente la società di spedizioni e conservare il materiale di imballaggio per l’ispezione se alcune parti sembrano essere danneggiate dalla spedizione o il cartone stesso mostra segni di maltrattamento. Conservare il cartone e tutti i materiali di imballaggio. Nel caso in cui un’apparecchiatura debba essere restituita alla fabbrica, è impor- tante che l’apparecchiatura venga restituita nella scatola e nell’imballaggio originali di fabbrica.

SPIEGAZIONE DEI SIMBOLI

Il triangolo contenente il simbolo del fulmine viene utilizzato per indicare ogni volta che la tua salute è a rischio (a causa di una folgorazione, ad esempio). Un punto esclamativo all’interno di un triangolo indica rischi particolari nella manipolazione o nel funziona- mento dell’apparecchio. L’unità è conforme alle norme CE Solo per uso interno Classe di protezione I. Richiede collegamento a terra 0.5m Distanza minima tra l’apparecchio e altri oggetti Non 󰊟ssare il raggio di luce ATTENZIONE

• Si prega di leggere attentamente queste istruzioni, poiché contengono informazioni importanti sull’installa- zione, l’uso e la manutenzione di questo prodotto.

• Si prega di conservare questa guida per l’utente per riferimenti futuri. Se vendi l’unità ad un altro utente, assi- curati che riceva anche questo libretto di istruzioni.

• Assicurarsi sempre di essere collegati alla tensione corretta e che la tensione di linea a cui ci si sta collegando non sia superiore a quella indicata sull’adesivo o sul pannello posteriore dell’apparecchiatura.

• Questo prodotto è destinato esclusivamente all’uso in interni!

• È essenziale che il dispositivo sia collegato a terra. Una persona quali󰊟cata deve eseguire il collegamento elettrico.

• Per prevenire il rischio di incendi o scosse elettriche, non esporre l’apparecchiatura alla pioggia o all’umidità. Assicurarsi che non vi siano materiali in󰊟ammabili vicino all’unità durante il funzionamento.

• L’unità deve essere installata in un luogo con ventilazione adeguata, ad almeno 0,5 m dalle super󰊟ci adiacen- ti. Assicurarsi che nessuna fessura di ventilazione sia ostruita.

• Scollegare sempre dalla fonte di alimentazione prima di riparare o sostituire il fusibile e assicurarsi di sostituir- lo con un fusibile della stessa dimensione e tipo.

• Fissare il dispositivo al dispositivo di 󰊟ssaggio utilizzando una catena di sicurezza. Non trasportare mai l’appa- recchiatura solo per la testa. Usa le sue maniglie per il trasporto.

• La temperatura ambiente massima (Ta) è di 35°C. Non utilizzare l’apparecchiatura a temperature superiori a questa.MANUAL - E-SPOT100

• La temperatura super󰊟ciale dell’unità può raggiungere i 120°C. NON TOCCARE l’alloggiamento a mani nude durante il suo funzionamento. Spegnere l’alimentazione e attendere circa 15 minuti a󰊡nché l’unità si ra󰊞reddi prima della sostituzione o della manutenzione.

• NON APRIRE l’unità entro 5 minuti dallo spegnimento.

• In caso di seri problemi di funzionamento, interrompere immediatamente l’utilizzo dell’unità. Non tentare mai di riparare l’unità da soli. Le riparazioni eseguite da persone non quali󰊟cate possono causare danni o malfun- zionamenti. Rivolgersi al centro di assistenza tecnica autorizzato più vicino. Utilizzare sempre lo stesso tipo di ricambi.

• Non collegare il dispositivo a un dimmer pack.

• Assicurarsi che il cavo di alimentazione non sia mai schiacciato o danneggiato.

• Non scollegare mai il cavo di alimentazione tirando o tirando il cavo.

• Evitare l’esposizione diretta degli occhi alla fonte di luce mentre è accesa.

• Il prodotto è solo a scopo decorativo e non adatto come illuminazione domestica.

• La sorgente luminosa di questo apparecchio non è sostituibile. Quando raggiunge la 󰊟ne del suo ciclo di vita, l’intera unità deve essere scartata.

• Avvertenza: le luci lampeggianti possono scatenare attacchi epilettici nelle persone sensibili. DISPOSITIVO DI SCOLLEGAMENTO: La presa di corrente deve essere installata vicino all’apparecchiatura e deve essere facilmente accessibile. INSTALLAZIONE L’unità deve essere montata tramite i fori delle viti sulla sta󰊞a. Assicurarsi sempre che l’unità sia 󰊟ssata salda- mente per evitare vibrazioni e scivolamenti durante il funzionamento. Assicurarsi sempre che la struttura a cui si sta 󰊟ssando l’unità sia sicura e in grado di sostenere un peso pari a 10 volte il peso dell’unità. Inoltre, utilizzare sempre un cavo di sicurezza in grado di sostenere 12 volte il peso dell’unità durante l’installazione dell’appa- recchiatura. Non sostare mai direttamente sotto il dispositivo durante il montaggio, la rimozione o la manutenzione dell’ap- parecchiatura. Questo dispositivo può essere montato in qualsiasi posizione purché vi sia spazio su󰊡ciente per la ventilazione. La testa mobile a LED fornisce un esclusivo gruppo sta󰊞a di montaggio che integra la parte inferiore della base, la «sta󰊞a omega» inclusa e il punto di ancoraggio del cavo di sicurezza in un’unica unità. Quando si monta questo dispositivo su un traliccio, assicurarsi di utilizzare un morsetto appropriato con la sta󰊞a omega inclusa utilizzando una vite M10 inserita attraverso il foro centrale della ‘sta󰊞a omega’. Come ulteriore misura di sicu- rezza, assicurati di farlo collegare almeno un cavo di sicurezza adeguatamente dimensionato all’apparecchio utilizzando uno dei punti di ancoraggio del cavo di sicurezza integrati nel gruppo base.

SOSTITUZIONE DEI FUSIBILI

• Con un cacciavite a testa piatta s󰊟lare il portafusibile dal suo alloggiamento.

• Rimuovere il fusibile danneggiato dal suo supporto e sostituirlo con esattamente lo stesso tipo di fusibile.

• Reinserire il portafusibile nella sua sede e ricollegare l’alimentazione.

• Il fusibile si trova all’interno di questo vano. Rimuovere utilizzando un cacciavite a testa piatta.

COLLEGAMENTO DEGLI APPARECCHI

Sarà necessario un collegamento dati seriale per eseguire spettacoli di luci di uno o più dispositivi utilizzando un controller DMX-512 o per eseguire spettacoli sincronizzati su due o più dispositivi impostati su una modalità operativa master/slave. Il numero combinato di canali richiesti da tutte le apparecchiature su un collegamento dati seriale determina il numero di apparecchiature che il collegamento dati può supportare. Console Light1 Light2 Light3 Importante: le apparecchiature su un collegamento seriale/dati devono essere collegate a margherita su un’unica linea. Distan- za massima del collegamento dati seriale consigliata: 100 metri. Numero massimo consigliato di dispositivi su un collegamento dati seriale: 32 dispositivi

Il cablaggio deve avere un connettore XLR maschio su un’estremità e un connettore XLR femmina sull’altra estremità.MANUAL - E-SPOT100

CONFIGURAZIONE DEL CONNETTORE DMX

Neutro DMX+ DMX- Resistenza da 120 Ohm 0,25W tra il pin 2 (DMX-) e il pin 3 (DMX +) dell'ultimo dispositivo La terminazione riduce gli errori di segnale. Per evitare problemi di trasmissione del segnale e interferenze, è sempre consigliabile collegare un terminatore di segnale DMX. ATTENZIONE Non consentire il contatto tra il comune e la massa del telaio dell’apparecchiatura. La messa a terra del comune può causare un loop di terra e l’apparecchiatura po- trebbe funzionare in modo irregolare. Testare i cavi con un ohmmetro per veri󰊟care la corretta polarità e assicu- rarsi che i pin non siano messi a terra o in cortocircuito con lo schermo o tra loro. IMPOSTAZIONE DI UN COLLEGAMENTO DATI SERIALE DMX

1. Collegare il lato del connettore a 3 pin (maschio) del cavo DMX al connettore a 3 pin di uscita (femmina) del

2. Collegare l’estremità del cavo proveniente dal controller che avrà un connettore a 3 pin (femmina) al connet-

tore di ingresso dell’apparecchiatura successiva costituito da un connettore a 3 pin (maschio).

1. Collegare il lato del connettore a 3 pin (maschio) del cavo DMX al connettore a 3 pin di uscita (femmina) del

2. Collegare l’estremità del cavo proveniente dalla prima apparecchiatura che avrà un connettore a 3 pin (fem-

mina) al connettore di ingresso dell’apparecchiatura successiva costituito da un connettore a 3 pin (maschio). Quindi, procedere alla connessione dall’uscita come indicato sopra all’ingresso del dispositivo successivo e così via Spesso, la con󰊟gurazione per il funzionamento Master-Slave e Stand-alone richiede che la prima appa- recchiatura della catena sia inizializzata per questo scopo tramite le impostazioni nel pannello di controllo. In secondo luogo, anche le apparecchiature che seguono possono richiedere un’impostazione slave. Si prega di consultare la sezione «Istruzioni per l’uso» in questo manuale per le istruzioni complete per questo tipo di instal- lazione e con󰊟gurazione.

Accedere alle funzioni del pannello di controllo utilizzando i quattro pulsanti del pannello situati direttamente sotto il display LCD. FUNZIONE PULSANTE MENU Utilizzato per accedere al menu o per tornare a un’opzione di menu prece- dente UP Scorre le opzioni del menu in ordine crescente DOWN Scorre le opzioni del menu in ordine decrescente ENTER Utilizzato per selezionare e memorizzare il menu corrente o l’opzione all’interno di un menu Quando viene selezionata una funzione di menu, il display mostrerà immediatamente la prima opzione disponi- bile per la funzione di menu selezionata. Per selezionare una voce di menu, premere <ENTER>.

DISPLAY SPIEGAZIONE Addr A001-A512: Indirizzo DMX 001-512 CHnd 15CH: Canale DMX SLnd DMX/Auto/Sound: Modalità di funzionamento Pan YES, NO: Panoramica inversa Tilt YES, NO: Inclinazione inversa SEne 0-100: Sensibilità al suono LED Retroilluminazione ON, OFF DISP YES, NO: visualizzazione invertitaMANUAL - E-SPOT100
