ESPOT100 - Lampa IBIZA SOUND - Gratis bruksanvisning och manual

Produkttyp	LED-rörlig huvudlampa med spot och ring
Märke	Ibiza Sound
Modell	ESPOT100
Strömförsörjning	100-240 V ~ 50/60 Hz
Strålvinkel	3°
Prismavinkel	14°
Prisma	6-sidigt roterande
DMX-kanaler	12
Driftslägen	Automatisk, Ljud, DMX512, Master/Slav
Rörelser	Pan 540°, Tilt 190°
Färghjul	7 färger + vit, regnbågseffekt
Gobo	7 fasta gobos + tom, shake-effekt
Dimmer	0-100% linjär
Max omgivningstemperatur	35°C
Max höljestemperatur	120°C
Säkerhetsavstånd	50 cm från ytor
Skyddsklass	I (obligatorisk jordning)
Inkluderade tillbehör	1 klammer, 1 nätkabel, 1 omega-fäste, bruksanvisning
Underhåll	Koppla bort före rengöring, använd en ren trasa, inga aggressiva rengöringsmedel
Säkerhet	Öppna inte, utsätt inte för regn, använd säkerhetskabel, minst 50 cm avstånd
Reparerbarhet	Ljuset ej utbytbart, säkring utbytbar, kontakta auktoriserad service

Vanliga frågor - ESPOT100 IBIZA SOUND

Hur installerar jag enheten säkert?

Installera enheten på ett stabilt underlag som klarar 10 gånger dess vikt. Använd alltid en extra säkerhetskabel som tål 12 gånger vikten. Håll ett minsta avstånd på 50 cm från alla ytor och se till att ventilationen är tillräcklig. Installera aldrig utomhus eller i fuktiga miljöer.

Hur ansluter jag flera enheter i master/slav-läge?

Använd en DMX-kabel med XLR-kontakter. Anslut den första enhetens utgång (hona) till nästa enhets ingång (hane), och så vidare. Den första enheten i läge SLnd (master) styr de andra. Det totala avståndet får inte överstiga 100 m och maximalt 32 enheter per linje.

Hur ställer jag in DMX-adressen?

Tryck på MENU flera gånger tills Addr visas. Använd UP och DOWN för att välja adress mellan 001 och 512, tryck sedan ENTER för att bekräfta. Se till att varje enhet har en unik adress inom DMX-universumet.

Vad gör jag om enheten inte startar?

Kontrollera nätanslutningen och säkringen. Säkringen sitter i ett fack på höljet: ta bort den med en platt skruvmejsel och ersätt med en exakt likadan säkring. Om problemet kvarstår, kontakta en auktoriserad teknisk service.

Hur rengör jag enheten?

Koppla bort enheten från elnätet före rengöring. Använd en ren och torr trasa för att ta bort damm. Använd aldrig aggressiva rengöringsmedel eller vätskor. För invändig rengöring, kontakta en professionell.

Kan jag byta lampan själv?

Nej, ljuskällan kan inte bytas ut. När den når slutet av sin livslängd måste hela enheten bytas ut. För andra komponenter, kontakta en auktoriserad teknisk service.

Vad är det minsta säkerhetsavståndet?

Håll ett avstånd på minst 50 cm mellan enheten och alla ytor eller brännbara föremål. Höljets temperatur kan nå 120°C under drift: rör inte med bara händer och vänta 15 minuter efter avstängning innan ingrepp.

Hur använder jag prismat?

Det 6-sidiga roterande prismat kan aktiveras via DMX-fjärrkontrollen eller knapparna på kontrollpanelen. Det bryter strålen i flera strålar. Prismats vinkel är 14° och det kan rotera för dynamiska effekter.

Vilka driftslägen finns tillgängliga?

Enheten erbjuder fyra lägen: Automatisk (interna program), Ljud (reagerar på ljud via inbyggd mikrofon), DMX512 (styrning via konsol, 12 kanaler) och Master/Slav (synkronisering utan konsol).

Hur ställer jag in mikrofonkänsligheten i ljudläge?

I menyn, använd knapparna MENU och UP/DOWN för att välja SEne. Ställ in känsligheten från 0 till 100 med UP/DOWN och bekräfta med ENTER. Ett högre värde gör enheten mer känslig för svaga ljud.

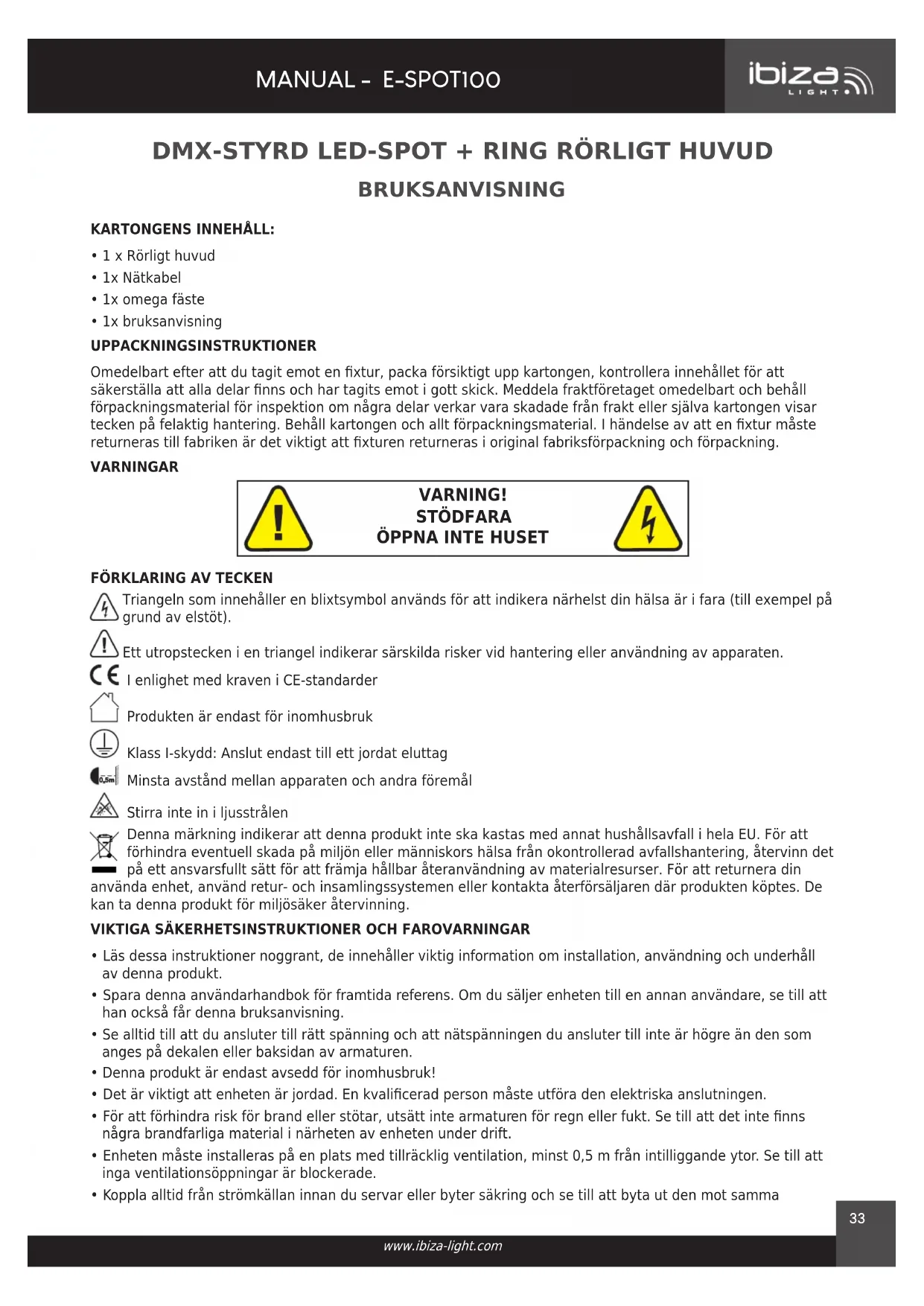

BRUKSANVISNING ESPOT100 IBIZA SOUND

SV - Bruksanvisning - sid. 33

• 1 x Rörligt huvud
  • 1x Nätkabel
• 1x omega fäste
  • 1x bruksanvisning

UPPACKNINGSINSTRUKTIONER

Omedelbart efter att du tagit emot en fixtur, packa försiktigt upp kartongen, kontrollera innehållet för att säkerställa att alla delar finns och har tagits emot i gott skick. Meddela fraktföretaget omedelbart och behåll förpackningsmaterial för inspektion om några delar verkar vara skadade från frakt eller själva kartongen visar tecken på felaktig hantering. Behåll kartongen och allt förpackningsmaterial. I händelse av att en fixtur måste returneras till fabriken är det viktigt att fixturen returneras i original fabriksförpackning och förpackning.

VARNINGAR

WARNING! STÖDFARA ÖPPNA INTE HUSET

FÖRKLARING AV TECKEN

Triangeln som innehåller en blixtsymbol används för att indikera närhelst din hälsa är i fara (till exempel på grund av elstöt).

Ett utropstecken i en triangel indikerar särskilda risker vid hantering eller användning av apparaten.

CE I enlighet med kraven i CE-standarder

Produkten är endast för inomhusbruk

Klass I-skydd: Anslut endast till ett jordat eluttag

Minsta avstånd mellan apparaten och andra föremål

Stirra inte in i ljusstrålen

Denna märkning indikerar att denna produkt inte ska kastas med annat hushållsavfall i hela EU. För att förhindra eventuell skada på miljön eller människors hälsa från okontrollerad avfallshantering, återvinn det på ett ansvarsfullt sätt för att främja hållbar återanvändning av materialresurser. För att returnera din använda enhet, använd retur- och insamlingssystemen eller kontakta återförsäljaren där produkten köptes. De kan ta denna produkt för miljösäker återvinning.

VIKTIGA SÄKERHETSINSTRUKTIONER OCH FAROVARNINGAR

• Läs dessa instruktioner noggrant, de innehåller viktig information om installation, användning och underhåll av denna produkt.
• Spara denna användarhandbok för framtida referens. Om du säljer enheten till en annan användare, se till att han också får denna bruksanvisning.
• Se alltid till att du ansluter till rätt spänning och att nätspänningen du ansluter till inte är högre än den som anges på dekalen eller baksidan av armaturen.
• Denna produkt är endast avsedd för inomhusbruk!
• Det är viktigt att enheten är jordad. En kvalificerad person måste utföra den elektriska anslutningen.
• För att förhindra risk för brand eller stötar, utsätt inte armaturen för regn eller fukt. Se till att det inte finns några brandfarliga material i närheten av enheten under drift.
• Enheten måste installeras på en plats med tillräcklig ventilation, minst 0,5 m från intilliggande ytor. Se till att inga ventilationsöppningar är blockerade.
• Koppla alltid från strömkällan innan du servar eller byter säkring och se till att byta ut den mot samma

säkringsstorlek och typ.

• Fäst fixturen till fästanordningen med hjälp av en säkerhetskedja. Bär aldrig fixturen enbart efter huvudet. Använd dess bärhandtag.
• Maximal omgivningstemperatur (Ta) är 35°C. Använd inte fixturen vid högre temperaturer än detta.
• Enhetens yttemperatur kan nå upp till 120°C. RÖR INTE höljet barhand under drift. Stäng av strömmen och låt enheten svalna i cirka 15 minuter innan du byter ut eller servar den.
• ÖPPNA INTE enheten inom 5 minuter efter att den stängts av.
• Om det uppstår ett allvarligt driftsproblem, sluta använda enheten omedelbart. Försök aldrig reparera enheten själv. Reparationer som utförs av okvalificerade personer kan leda till skador eller felfunktion. Kontakta närmaste auktoriserade tekniska hjälpcenter. Använd alltid samma typ av reservdelar.
• Anslut inte enheten till ett dimmerpaket.
• Se till att nätsladden aldrig är krympt eller skadad.
• Koppla aldrig ur nätsladden genom att dra eller dra i sladden.
• Undvik direkt ögonexponering för ljuskällan när den är på.
• Produkten är endast avsedd för dekorativa ändamål och inte lämplig som belysning i ett hushållsrum.
• Ljuskällan för denna armatur är inte utbytbar. När den när slutet av sin livslängd måste hela enheten kasseras.
• Varning: Blinkande lampor kan orsaka epileptiska anfall hos känsliga personer.

KOPPLA UR ENHET: Strömuttaget måste installeras nära utrustningen och vara lättillgängligt.

INSTALLATION

Enheten ska monteras via dess skruvhål på fästet. Se alltid till att enheten är ordentligt fastsatt för att undvika vibrationer och glidning under drift. Se alltid till att strukturen som du fäster enheten på är säker och kan bära en vikt på 10 gånger enhetens vikt. Använd alltid en säkerhetskabel som kan hålla 12 gånger enhetens vikt när du installerar fixturen.

Stå aldrig direkt under enheten när du monterar, tar bort eller servar fixturen. Denna fixtur kan monteras i valfri position förutsatt att det finns tillräckligt med utrymme för ventilation.

LED-rörhuvudet ger en unik monteringsfäste som integrerar botten av basen, det medföljande 'omegafästet' och säkerhetskabelns riggpunkt i en enhet. När du monterar denna fixtur på en fackverk, se till att använda en lämplig klämma med det medföljande omega-fästet med en M10-skruv monterad genom mitthålet på 'omega-fästet'. Som en extra säkerhetsåtgård, se till att fästa minst en korrekt klassad säkerhetskabel till fixturen med hjälp av en av säkerhetskabelns riggpunkter som är integrerade i basenheten.

SÄKRINGSBYTE

Kila ut säkringshållaren ur höljet med en platt skruvmejsel.

Ta bort den skadade säkringen från hållaren och byt ut den mot exakt samma typ av säkring.

Sätt tillbaka säkringshållaren på sin plats och koppla tillbaka strömmen.

Säkringen sitter inuti detta fack. Ta bort med en platt skruvmejsel.

FIXTURLÄNKNING

Du behöver en seriell datalänk för att köra ljusshower av en eller flera armaturer med en DMX-512-kontroller eller för att köra synkroniserade shower på två eller flera armaturer inställda på ett master/slave-driftläge. Det kombinerade antalet kanaler som krävs av alla fixturer på en seriell datalänk bestämmer antalet fixturer som datalänken kan stödja.

Viktigt: Fixturer på en seriell/datalänk måste vara seriekopplade i en enda rad. Maximalt rekommenderat seriell datalänkavständ: 100 meter. Maximalt rekommenderat antal fixturer på en seriell datalänk: 32 fixturer

KABELANSLUTNINGAR

Kablar måste ha en XLR-hankontakt i ena änden och en XLR-honkontakt i den andra änden.

Avslutning minskar signalfel. För att undvika signalöverföringsproblem och störningar är det alltid lämpligt att ansluta en DMX-signalterminator.

INPUT COMMON DMX+ DMX- OUTPUT

Tillåt inte kontakt mellan den gemensamma och fixturens chassijord. Jordning av den gemensamma kan orsaka en jordslinga, och din armatur kan fungera oregelbundet. Testa kablar med en ohm-mätare för att kontrollera korrekt polaritet och för att säkerställa att stiften inte är jordade eller kortslutna till skärmen eller varandra.

KONFIGURERA EN DMX SERIELL DATALÄNK

1. Anslut DMX-kabelns (hane) 3-poliga kontaktsida till utgångens (hona) 3-stiftskontakt på styrenheten.
2. Anslut änden av kabeln som kommer från styrenheten som kommer att ha en (hona) 3-polig kontakt till in-gångskontakten på nästa fixtur som består av en (hane) 3-polig kontakt.
3. Fortsätt sedan med att ansluta från utgången enligt ovan till ingången på följande fixtur och så vidare.

MASTER/SLAV FIXTUR LÄNKNING

1. Anslut DMX-kabelns (hane) 3-poliga kontaktsida till utgången (hona) 3-polig kontakt på den första fixturen.
2. Anslut änden av kabeln som kommer från den första fixturen som kommer att ha en (hona) 3-polig kontakt till ingångskontakten på nästa fixtur som består av en (hane) 3-polig kontakt. Fortsätt sedan med att ansluta från utgången enligt ovan till ingången på följande fixtur och så vidare

Ofta kräver inställningen för Master-Slave och Fristående drift att den första fixturen i kedjan initieras för detta ändamål via antingen inställningar i kontrollpanelen eller DIP-switchar. Sekundärt kan fixturerna som följer också kräva en slavinställning. Se avsnittet " Användarinstruktioner» i denna manual för fullständiga instruktioner för denna typ av installation och konfiguration.

DRIFTSINSTRUKTIONER

NAVIGERING GENOM KONTROLLPANELEN

Få åtkomst till kontrollpanelens funktioner med de fyra panelknapparna som finns direkt under LCD-skärmen..

Knapp Fungera

MENU Används för att komma åt menyn eller för att återgå till ett tidigare menyalternativ

UP Bläddrar genom menyalternativen i stigande ordning

DOWN Bläddrar genom menyalternativen i fallande ordning

ENTER Används för att välja och lagra aktuell meny eller alternativ i en meny

8.8.8.8 MENU UP DOWN ENTER

När en menyfunktion väljs visar displayen omedelbart det första tillgängliga alternativet för den valda menyfunktionen. För att välja ett menyalternativ, tryck på .

MENYKARTA

Tryck på -knappen flera gånger tills du kommer till önskad menyfunktion. Använd knapparna och för att navigera i menyalternativen. Tryck på knappen för att välja den menyfunktion som för närvarande visas eller för att aktivera ett menyalternativ. För att återgå till föregående alternativ eller meny utan att ändra värdet, tryck på -knappen. Efter några sekunder kommer LED-displayen att gå tillbaka under drift tills en annan knapp trycks in.

I huvudmenyn, tryck på ENTER i 5 sekunder för att komma åt Offset MENU

Pan 0-127 Pan offset
	-1-(-127)
Tilt 0-127 Tilt offset
	-1-(-127)
Color 0-127 Color offset
	-1-(-127)
Gobo 0-127 Gobo offset
	-1-(-127)

VÅRD

Innan du rengör enheten, koppla bort den från elnätet. Använd inte aggressiva rengöringsmedel. Använd en ren trasa för att torka av damm eller smuts från produkten. Vi ansvarar inte för skador som uppstår på grund av felaktig hantering, felaktig användning eller slitage. Vi förbehåller oss rätten till tekniska ändringar.

SPECIFICATIONER

Strömförsörjning 100-240\~50/60Hz

Förbrukning 150W

LED Spot: 1x vit 100W LED

Tvättring: 12 x 0,3W 5050 RGB 3-i-1 lysdioder

Punktvinkel 13°

DMX-kanaler 15

Driftlägen ......Auto, master-slave, DMX512, ljudkontroll

Rörelsepanorering: 540° / lutning: 190° (16-bitars)

Färghjul ....7 färger + öppen, regnbågsflödeseffekt

Gobo 7 gobos + blank, gobo shake, gobo flow effekt

Prisma ....6 facetter roterande prisma

Dimmer 0-100% linjär

Strobe 25 blixtar/sek.

Mått 240 x 145 x 310 mm

Vikt 4 kg

STEROWANY DMX REFLEKTOR LED + RUCHOME GŁO- WICE PIERŚCIENIOWE

INSTRUKCJA OBSŁUGI

ZAWARTOŚĆ KARTONU:
