MODE D'EMPLOI ESPOT100 IBIZA SOUND

• Mode d’emploi DÉBALLAGE Dès réception de l’appareil, ouvrez le carton et véri󰊟ez que le contenu est complet et en bon état. Sinon, pré- venez immédiatement le transporteur et conservez l’emballage s’il montre des signes de mauvais traitements. Conservez le carton et tous les matériaux d’emballage a󰊟n de pouvoir transporter l’appareil en toute sécurité.EXPLICATION DES SYMBOLESL’éclair dans le triangle attire l’attention sur un danger physique (due à une électrocution p.ex.).Le point d’exclamation dans le triangle indique un risque dans la manipulation ou l’utilisation de l’appareil.En conformité avec les exigences de la norme CEUtilisation uniquement à l’intérieur Classe de protection I: Mise à la terre obligatoire 0.5m Distance minimum entre l’appareil et d’autres objetsNe pas regarder directement dans le rayon lumineuxCONSIGNES DE SECURITE
• Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’utilisation et l’en- tretien de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assurez-vous que le nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimenta- tion indiqué sur la plaque signalétique de l’appareil.
• Uniquement pour utilisation à l’intérieur!

• L’appareil doit être impérativement relié à la terre.

• A󰊟n d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidi- té. Assurez-vous qu’aucun objet in󰊠ammable ne se trouve à proximité de l’appareil pendant son fonctionne- ment.
• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.
• Débranchez l’appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l’ancien.
• Sécurisez l’appareil sur le dispositif de 󰊟xation au moyen d’une chaîne. Ne portez jamais l’appareil en le te- nant par le boîtier. Tenez-le par l’étrier.
• La température ambiante ne doit pas dépasser 35°C. Ne pas faire fonctionner l’appareil à des températures supérieures.
• Le boîtier peut atteindre 120°C. Ne pas toucher le boîtier les mains nues pendant le fonctionnement. Coupez l’alimentation et attendez 15 minutes que l’appareil refroidisse avant d’e󰊞ectuer une intervention.
• NE PAS OUVRIR le boîtier dans les 5 minutes suivant l’arrêt. ATTENTION

• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d’origine.

• Ne pas brancher l’appareil sur un variateur.

• Ne pas exposer vos yeux à la source lumineuse.

• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.

• Ne jamais débrancher l’appareil en tirant sur le cordon.

• Le luminaire ne doit servir qu’à des 󰊟ns décoratives et ne convient pas comme éclairage domestique normal.

• La source lumineuse de ce luminaire n’est pas remplaçable. Lorsque la source lumineuse atteint sa 󰊟n de vie, le luminaire entier doit être remplacé.

• Avertissement sur l’épilepsie : Certaines personnes peuvent subir des crises d’épilepsie en regardant des lumières clignotantes. Dispositif de coupure du secteur : La prise de courant doit être installée à proximité de l’équipement et doit être facilement accessible. INSTALLATION Véri󰊟ez que le support sur lequel vous allez installer l’appareil est solide et capable de supporter au moins 10 fois le poids de l’appareil. Lors de l’installation utilisez toujours un câble de sécurité supplémentaire qui peut porter 12 fois le poids le d’appareil. Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait une ventilation su󰊡sante. Lors du choix d’un emplacement, tenez compte de la facilité d’accès à l’appareil pour des travaux de mainte- nance et de nettoyage. Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humidité, aux changements de température impor- tants et présentant une ventilation limitée. L’appareil comporte un dispositif de 󰊟xation unique qui se trouve en-dessous de la base. C’est la combinaison de l’attache oméga fournie et du point de 󰊟xation du câble de sécurité. Lorsque vous installez cet appareil sur une traverse, utilisez un crochet compatible avec l’attache oméga et 󰊟xez-le à travers le trou au moyen d’une vis M10. Pour une sécurité supplémentaire, attachez un câble d’acier sur l’un des points de 󰊟xation présents sur la base.

REMPLACEMENT DU FUSIBLE

• Sortez le porte-fusible de son logement à l’aide d’un tournevis à lame plate.

• Sortez le fusible grillé et remplacez-le par un autre en tous points identiques.

• Remettez le porte-fusible dans son logement et rebranchez l’appareil sur le secteur.

• Le fusible se trouve à l’intérieur de ce compartiment.

• Retirez-le au moyen d’un tournevis à lame plate.

BRANCHEMENT DE PLUSIEURS EFFETS

Vous avez besoin d’un câble de données sériel pour faire fonctionner plusieurs e󰊞ets au moyen d’une com- mande DMX512 ou pour faire fonctionner deux ou plusieurs e󰊞ets en mode maître/esclave. Le nombre combiné de canaux requis par l’ensemble des appareils sur un câble de données sériel dé󰊟nit le nombre d’appareils que le câble de données peut supporter. Console Light1 Light2 Light3 Important: La distance maximale recommandée est de 100m. Le nombre maximum d’appareils branchés sur une liaison de données est de 32.

CONNECTEURS DE CÂBLE

Le câble doit posséder une 󰊟che XLR mâle d’un côté et XLR femelle de l’autre. .

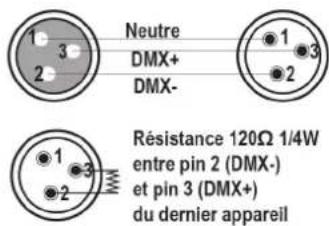

CONFIGURATION DES CONNECTEURS DMX

La résistance de 󰊟n de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des signaux, il est toujours conseillé de brancher une résistance de 󰊟n de ligne DMX.MANUAL - E-SPOT100

Code: 16-2099 ATTENTION Il ne doit y avoir aucun contact entre le commun et la masse du châssis de l’appareil. La mise à la masse du commun peut provoquer une boucle de masse et votre appareil fonctionne d’une façon étrange. Testez les câbles à l’aide d’un ohm-mètre a󰊟n de véri󰊟er la polarité et de vous assurer que les broches ne sont pas connec- tées à la masse ni court-circuitées sur le blindage ou mutuellement. MISE EN PLACE D’UNE LIGNE DE DONNÉES DMX EN SÉRIE

1. Connectez le côté (mâle) à 3 broches du câble DMX sur la sortie (femelle) à 3 broches de la commande.

2. Connectez l’extrémité du câble provenant du contrôleur qui aura une 󰊟che femelle à 3 broches, sur la 󰊟che

d’entrée de l’appareil suivant qui est un connecteur mâle à 3 broches

3. Ensuite, branchez la sortie comme indiqué ci-dessus sur l’entrée de l’appareil suivant, etc.

BRANCHEMENT MAÎTRE/ESCLAVE

1. Connectez le côté mâle à 3 broches du cordon DMX sur la sortie (femelle) à 3 broches du premier appareil.

2. Connectez l’extrémité du cordon provenant du premier appareil (󰊟che femelle à 3 broches) sur l’entrée de

l’appareil suivant (󰊟che mâle à 3 broches). Branchez ensuite la sortie de l’appareil sur l’entrée de l’appareil sui- vant, etc.

Accédez aux fonctions du tableau de commande au moyen des quatre boutons qui se trouvent juste en-dessous de l’écran LCD. Touche Fonction MENU Accès au menu ou retour vers une option précédente du menu UP Dé󰊟lement des options du menu dans un ordre croissant DOWN Dé󰊟lement des options du menu dans un ordre décroissant ENTER Sélection et enregistrement du menu ou de l’option dans un menu Appuyez à plusieurs reprises sur <MODE> jusqu’à ce que vous atteigniez la fonction désirée. Utilisez les boutons <UP> et <DOWN> pour naviguer dans les options du menu. Appuyez sur la touche <ENTER> pour sélectionner la fonction en cours d’a󰊡chage ou pour activer une option dans le menu. MENU DISPLAY EXPLICATION Addr A001-A512: adresse DMX 001-512 CHnd 15 canaux DMX SLnd DMX/Automatique/commandé par le son Pan Inversion PAN YES / NO Tilt Inversion TILT YES / NO SEne 0-100: Sensibilité micro LED Rétro-éclairage de l’écran M/A DISP Inversion de l’a󰊡cher YES / NO TEMP XXX: Température de l’appareil Ver V100: Version du logiciel Faet Remise à zéro sur les valeurs par défaut YES / NOMANUAL - E-SPOT100

www.ibiza-light.com OFFSET: Dans le menu principal, maintenez ENTER enfoncé pendant 5 secondes pour accéder au menu OFFSET Pan 0-127 Pan o󰊞set -1-(-127) Tilt 0-127 Tilt o󰊞set -1-(-127) Color 0-127 Color o󰊞set -1-(-127) Gobo 0-127 Gobo o󰊞set -1-(-127) ENTRETIEN Avant de nettoyer l’appareil, débranchez-le du secteur. Ne pas utiliser de détergents agressifs. Utilisez un chi󰊞on propre et essuyez la poussière et les saletés. Nous déclinons toute responsabilité pour des dommages dues à une mauvaise utilisation, manipulation et usure. Sous reserve de modi󰊟cations techniques.
