Express Turbo AntiCalc GV7260 - Ferro a vapor TEFAL - Manual de utilização gratuito

Tipo de produto	Central a vapor
Marca	Tefal
Modelo	Express Turbo AntiCalc GV7260
Capacidade do reservatório de água	1,4 litro
Sistema anti-calcário	Coletor de calcário removível
Funções	Passar a vapor, passar a seco, vapor vertical, função Turbo
Segurança	Válvula de segurança, fusível térmico, travamento do ferro (Lock-System)
Saída de cabo telescópico	Sim
Travamento do ferro na base	Sim (Lock-System)
Luzes indicadoras	Luz de vapor pronto, luz de reservatório vazio, luz anti-calcário
Botão Turbo	Sim (conforme modelo)
Botão Restart	Sim
Ajuste do fluxo de vapor	Botão de ajuste no painel
Ajuste da temperatura do ferro	Botão de ajuste no ferro
Tipo de plugue	Plugue tipo terra (220-240 V)
Alimentação	220-240 V, 50-60 Hz

Perguntas frequentes - Express Turbo AntiCalc GV7260 TEFAL

O que fazer se o central a vapor não ligar?

Verifique se o aparelho está bem conectado a uma tomada funcionando e se o interruptor Ligar/Desligar está aceso. Se o problema persistir, entre em contato com um Centro de Serviço Autorizado.

Como descalcificar meu central a vapor?

O central é equipado com um coletor de calcário integrado. Enxágue-o em água corrente quando a luz laranja anti-calcário piscar. Aguarde que o aparelho tenha esfriado por mais de 2 horas antes de desapertar o coletor.

Por que a água escorre pelos furos da sola?

Isso pode ser devido a uma temperatura muito baixa. Ajuste o termostato para a posição adequada ao tecido (• para sintéticos, ••• para linho/algodão) e aguarde que a luz do ferro se apague antes de acionar o vapor.

Como usar a função Turbo?

Dê 2 ou 3 impulsões no comando Turbo para obter um excesso de vapor para tecidos grossos, eliminar vincos ou um vapor vertical potente. Use com cuidado para evitar queimaduras.

Como guardar o central a vapor?

Desligue o interruptor e desconecte. Coloque o ferro na placa de descanso, abaixe o arco de fixação até travar. Guarde o cabo elétrico em seu compartimento e o cabo de vapor na guia de armazenamento.

Que tipo de água usar?

Use água da torneira. Se for muito calcária, misture 50% de água da torneira e 50% de água desmineralizada. Nunca use água que contenha aditivos (amido, perfume, amaciante) nem água de bateria ou condensação.

Por que manchas marrons aparecem na roupa?

Isso é devido ao uso de produtos químicos descalcificantes ou aditivos na água. Nunca adicione nenhum produto no reservatório. Se o problema persistir, entre em contato com um Centro de Serviço Autorizado.

Como encher o reservatório durante o uso?

Quando a luz vermelha reservatório vazio acender, desconecte o central. Abra a tampa de enchimento, despeje água até o nível Max (1,4 l máximo). Reconecte e pressione o botão Restart.

O que significa a luz laranja anti-calcário?

A luz laranja anti-calcário pisca para indicar que é necessário enxaguar o coletor de calcário. Após limpar o coletor e recolocá-lo, pressione o botão Restart para apagar a luz.

Como travar o ferro para transporte?

Coloque o ferro na placa de descanso, em seguida abaixe o arco de fixação sobre o ferro até ouvir um clique sonoro. O ferro então está travado com segurança na base (Lock-System).

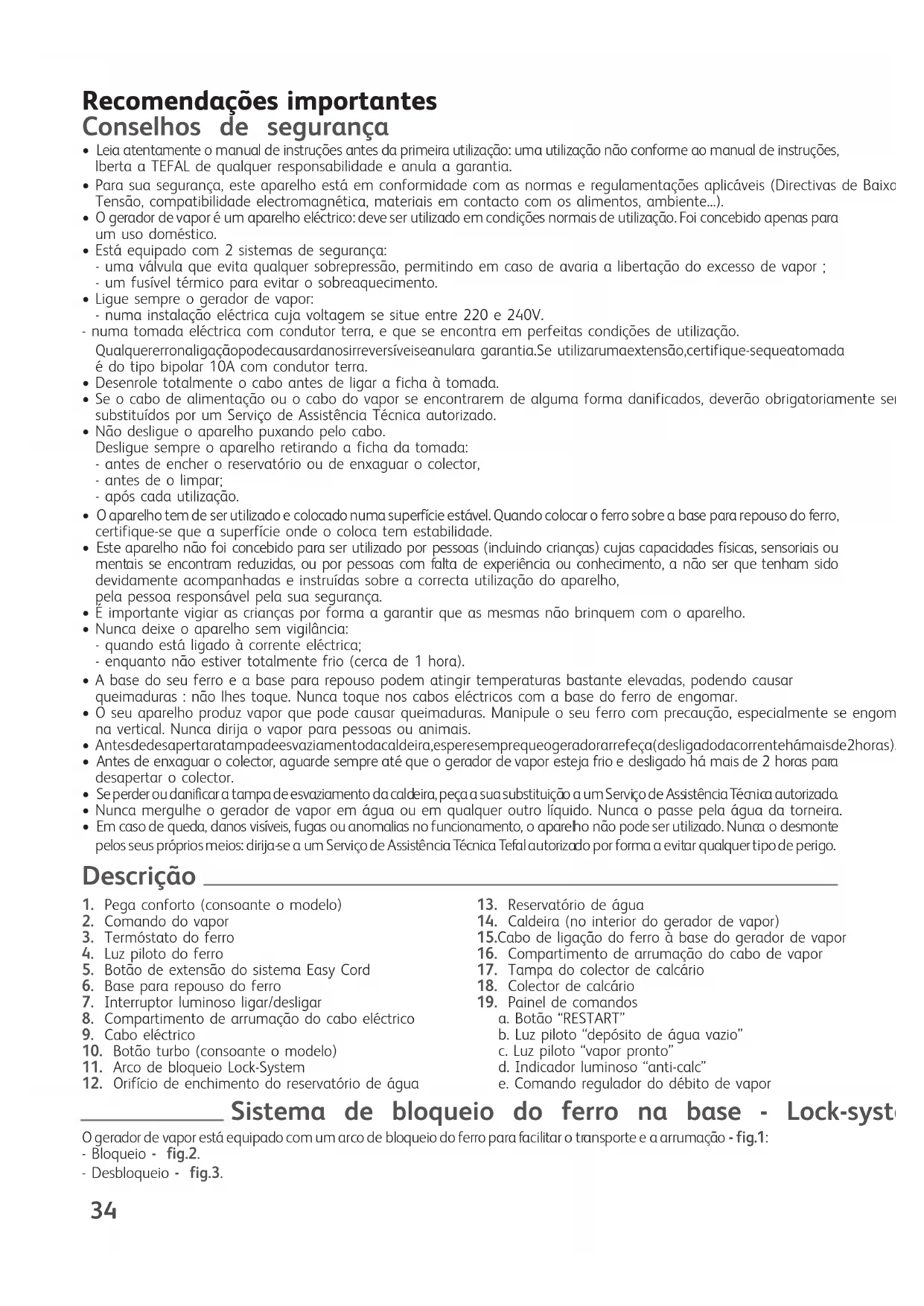

MANUAL DE UTILIZADOR Express Turbo AntiCalc GV7260 TEFAL

Recomendações importantes

Conselhos de segurarca

Leia atentamente o manual de instruções antes da primeira'utilisation: uma utilização não conforme ao manual deinstrções, Iberta a TEFAL de qualquer responsabilitad e anula a garantia.
- Para sua segurar, este aparecido está em conformidade com as normas e regulamente aplicáveis (Directivas de Baixc Tensão, compatibilidade electromagnética, materiais em contacto com os alimentos, ambiente...).
- O gerador de vapor é um aparhelo eletrico: deve ser utilizes em condições normais de'utilização. Foi concebido apenas para um uso dométrico.
-forked:
- Este equipado com 2 sistemas de segurarca:

• uma valvula que evita qualquer sobrepression, permitindo em caso de avaria a libertacao do excesso de vapor;

• um fusivel temico para fazer o sobraqueamento.

• Ligue sempre o gerador de vapor: - numa instalação électrique cuja voltagem se situe entre 220 e 240V.

• numa tomada eletrica com conductor terra, e que se encontra em perfeitas condições de utilizesao.

Qualquererronaligacaoopodecausardanosirrevsiveiseanularara garantia.Seutilizarumaextensao,certificque-sequeatomada édo tipo bipolar 10A com conductor terra.

Desenrole totalmente o cabo antes de ligar a ficha a tomada.
- Se o cabo de alimentacao ou o cabo do vapor se encontrar em de alguma forma danificados, deverao obligatoriamente se substituidos por um Servico de Assistencia Tecnica autorizzato.
- Não desliguem o aparecido puxando pelo cabo. Deslique sempre o aparecido retirando a ficha da tomada:

-antes de encher o reservatorio ou de enxaguar o colector,
-antes de o limpar;
- após cada utilizesção.

• O aparelho tem de ser'utilido e colocado numa superficie estavel. Quando colocar o ferro sobre a base para repouso do ferro, certifique-se que a superficie onde o colocam tem estabilitadade.
• Este aparecido não foi acontecido para ser realizado por pessoas (incluindo crianças)URTas capacidades fisicas, sensoriais ou mentalais se encontrar reduzidas, ou por pessoas com falta de experiencia ou conheicao, a nao ser que tenham sido devidamente accompaniesadas e instruidas sobre a correcaoutilizaçãodo aparecido, "...pela personne responsavel sua segurarca.
• É importante vigiar as crianças por forma a garantir que as mesmas não brinquem com o aparelho.

• Nunca deixe o aparecido sem vigilência:

• quando está ligado à corrente electrica;
  -'enquanto nao estiver totalmente frio (cerca de 1 hora).

• A base do seu ferro e a base para repouso poder atingir temperatas bastante elevadas, PODendo causar queimaduras : não lhes toque. Nunca toque nos cabos eletricos com a base do ferro de engomar.

• O seu aparecido produz vapor que pode causar queimaduras. Manipule o seu ferro com precauçao, especialmente se engom na vertical. Nunca dirija o vapor para pessoas ou animais.
• Antesdedesapertaratampadeesvazimentodacaldeira,esperesemprequeogeradorrefeca(desligadocorrentehamaisde2horas)
• Antes de enxaguar o colector, aguarde sempre ate que o gerador de vapor esteja frio e desligado ha mai de 2 horas para desapertar o colector.
• Se perder ou danIFICar a tampa de esvaziamento da caldeira, peça a sua substitução a um Servico de Assistência Técnica autorizada.
• Nunca merquhe o gerador de vapor em agua ou em qualquer及其他 liquido. Nunca o passe pela agua daorneira.
• Em caso de qued, danos visiveis, fugas ou anomalias no functiamento, o aparelho nao pode serutilado. Nunca o desmonte pelos seu proprios meios: dirja-se a um Servico de Assistencia Tecnica Tefal autorizzato por forma a Severityt para forma a evitar qualquer tipo de perigo.

Descrição

1. Pega conforto (consoante o Modelo)
2. Comando do vapor
3. Termostato do ferro
4. Luz piloto do ferro
5. Botão de extensão do Sistema Easy Cord
6. Base para repouso do ferro
7. Interruptor luminoso ligar/desligar
8. Compartimento de arrumacao do cabo eletrico
9. Cabo electrico
10. Botão turbo (consoante o Modelo)
11. Arco de bloqueio Lock-System

12. Orificio de enchimento do reservatório de água

13. Reservatório de água

14. Caldeira (no interior do gerador de vapor)
    15.Cabo de liação do ferro à base do gerador de vapor
15. Compartimento de arrumacao do cabo de vapor
16. Tampa do colector de calcario
17. Colector de calculario
18. Paine de commandos

a. Botão "RESTART"
b. Luz piloto "deposito de agua vazio"
c. Luz piloto "vapor pronto"
d. Indicador luminoso "anti-calc"
e. Comando regulatordo débitode vapor

Sistema de bloqueio do ferro na base - Lock-syst

O gerador de vapor está equipado com um arco de bloqueio do ferro para fazer o transporte e a arrumacao - fig.1:
- Bloqueio - fig.2.
- Desbloqueio - fig.3.

Para transporte o gerador de vape pela pega do ferro:

• coloque o ferro sobre a base de repouso e rebata o arco de bloqueio sobre o ferro até ouvir um clique de bloqueio - fig.2.

• pegue no ferroPGA para transporte o gerador de vapor - fig.1.

Preparação

• O seu aparecido foi acontecido paraFuncionarcomagua da torneira.Contudo, em Se a agua queutiliza determinadas regioes junto ao mar, o teor em sal da agua pode ser muito alto. Neste com um elevado teor de utilize apenas agua desmineralizada. calcario,utilize agua
• Nuncautilizeaguacom aditivos(amido,fragrancia,substanciasaromaticas, amaciador, etc.) desmineralizada disponible aigua debateria ou de condensação (por exemple, aguadas máquinas àsecar roupa, agaardado. frigorificos, aguados aparehos dear condicionado, agua da chuva). Estasaguascontem detritos orgânicos ou elementos minerais que se concentram sob oefeito do calor e provocam salpicos, derrames decor castanha ouum envelhecimentoprematuro do seu aparelho.

Encher o reservatório

• Coloque o gerador de vapor num local estavel e horizontal resistente ao calor
• Certifique-se que o aparecido está desligado da corrente e que a base do ferro e a base de repouso do ferro está frias.
• Abra a tampa do reservatório da água - fig.4.
• Encha o deposito de agua sem ultrapassar o nivel Tmaximo - fig.5.
• Fecha a tampa do reservatório de agua.

Utilize o systemd Easy Cord

• O ferro está equipado com umSYSTEMA de extensão do cabo (Easy Cord) para fazer dutilizaze sempre o systema se arraste sobre a roupa e a enrugue quando engoma. Easy Cord para um maior
• Retire o cabo do vapor do respectivo compartmento e desenrole-o na totalidade.
• Retire o clip de modo a libertar a saía do cabo.
• Prima o botão Eject - fig.6 e o Sistema Easy Cord desdobra-se automaticamente.
• Quando abanar a saía do cabo, o Sistema Easy Cord desdobra-se automaticamente sem ser necessário premir o botão Eject.

Apos aproximadamenteum Desenrole completemente o cabo.
minuto, e regularmenteduranteaRebata o arco de bloqueio para a fronte por forma a desbloquear o ferro - fig.3.

utilização, a bombeletérica Ligue o gerador de vapor a uma tomada de tipo "terra".

integradanoseu aparelhoinjecto Carregue no interruptor ligar/desligar : a luz piloto verde (localizada no pailen de comando: agua para a caldeira.Esta accao, cende intermitentemente e a caldeira aquece - fig.7.

ira produzirumruido,normal Quando a luz piloto verde parar de piscar (cerca de 2 mn) o vapor está pronto.
durante este procedimento.

• Luz verde intermitente: a caldeira está em aquecimento - fig.7.
• Luz verde fixa: pode partir a utiliser o vapor - fig.7.
• Luz vermelha fixa: o deposito está vazio - fig.10.
• Indicador luminoso laranja "anti-calc" pisa - fig.12: deve enxaguar o colector de calcario.

Utilização

Engomar com vapor

• Regule o termostato doferroselectionandoo tipo de tecido a engomar (verquadro maisabaixdo colque o ferro
• A luz-piloto do ferro acende. Atença: o aparecido está pronto quando a luz do ferro se deslegue um suporte, verde do vapor permanece fixa. metálicos sim sobre a base para repouve do
• Regule o debito de vapor (no paine del comandos).
• Duranteoffuncionamento,aluzpilotodoferroealuzpilotodevaporprotoacendemeapagamconsoantes necessidadesdeaquecisiono. Este procedimentaotemqualquerconsequencianautilizacao doaparado
• Para obter vapor, correque no commando do vapor que se encontra na pega do ferro - fig.8. Se soltar o commando, o vapor para.
• Aquando da primeira utilização, o aparecido poderá libertar fumos e odores inofensivos. Este fenóme com consignação, não é como a utiliga.
• Se utilizes amido, pulverize-o no lado oposto ao que vai ser engomado.

REGULAÇÃO DOTERMÓSTATO DOFERRO E DOBOTÃO DECOMANDODODEBITO DEVAPOR EMFUNÇÃO DOTIPODETECIDO
TIPO DE TECIDO	REGULAÇÃO DO TERMÓSTATO	REGULAÇÃO DO COMANDO DE VAPOR
Linho, algodão	●●●	●
Lã, seda, viscose	●●	●
Sintéticos (acetato, acrilico, poliamida, poliester)	●	●

Aquandoda primeira
utilização ou senso tiver
utilizando o vapor durante.
alguns minutos -fig.8: o ferro da peça de roup.
carreguemepetidamente no comando vapor por for a eliminar a aquafria no circuito de vapor.

• RegULAÇÃO do termóstato do ferro:

• Comece por engomar os tecidos que so pode ser engomados a temperatas baixas () e termine com os tecidos resistentes a temperatas elevadas ( ou Max).

Se engomar um tecido com fibras mistas, regule a temperatura para a fibra mais delicada. Se engomar peças de roupa de la, carregue no commando do vapor do ferro por impulos

• fig.8., sem pousar o ferro sobre a peça. Evitará, assim, que a roupa fique com lustro. Regulação do débito do vapor:

• Se engomar um tecido grosso,;aumento o debito do vapor.

• Se engomar a baixa temperatura, regule o commando do débito de vapor para a posicao mit

Engomar sem vapor

• Não pressione o commando de vapor localizzato na pega do ferro.

Engomar na vertical

Para os tecidos que não o linho ou o algodão, mantenha o ferro aagems centimetros por forma a não queimar o tecido.

Reguleo termostatodoferro e o commande dedebito evapor(situadonopainel decomandos) na posicao maxima.
- Pendure a peça de roupa num cabide e estique ligeiramente o tecido com uma boa. Uma vez que o vapor produzido é muito quente, nunca passe a ferro roupa vuma Pessoa, utilizeze sempre um cabide.
- Coloqueo ferro na vertical,carreguenocomandodevapor(situado na pegadoferro)deforma intermitente - fig.8., efectuando um movimento de cima para baixo - fig.9.

Encher novamente o reservatório

• Produção de vapor inexistenteeluz pilotovermelha"depositovazio" acesa: o reservatório deáguaestavazio - fig.10.
• Desígue o gerador de vape. Abra a tampa de enchimento do reservatório - fig.4.
• Encha o reservatorio de agua sem ultrapassar o;nivel Tmaximo - fig.5.
• Feche a tampa do reservatório de água.
• Volte a ligar o gerador de vapor. Caregue no botão "Restart" - novo aranque - fig.11, situado no pail de instrumentospara voltaraengomar. Quandooindicadorluminosooverdesemantémaceso, vapor estápronto.

Funcao TURBO (consoante o Modelo)

• Dé 2 ou 3 impulsos no commande turbo para obter, pontualmente, mais vapor:

• para engomar tecidos mais grossos,

• para eliminar vincos,
• para engomar na vertical

Utilize a funcao turbo com precauao na medida em que a potencia exception vapor pode causar queimaduras.

Limpeza e manutenção

Limpe o gerador de vapor

• Nunca passo o ferro ou a respectiva caldeira por agua.
• Esvazie e enxague o reservatorio amovivel.
• Limpe regularmente a base'utilizando uma esponja humedecida suave.
• Regularmente, limpe as partesplasticas comumpano macioligeiramente humedecidomida sobre a base ainda morna.
  Conselho: para uma limpeza mais fácil e não agressiva para a base do seu ferro, utilize uma esponja

Proceda à descalcificacao do seu gerador de vapor

Não introduza produits Para prolongar a duraçãoutildo seu gerador de vapor e evaporar os resíduos de calcário, o seu anti-calçário (vinagre, gerador está equipado com um colector de calcário integrado. Este colector, colocado na cuba, detergentes anti-calçário recupera automaticamente o calcário que se forma no seu interior.

Industrials...) para Principio de funciona: descalcificar a caldeira por forma a não danificá-la. Uma luz piloto laranja "anti-calc" pisca no painei de controlo para indicar que é necessário enxaguar o colector - fig.12

esvazamento da central de Atença, esta operação so deve ser efectuada quando o gerador de vapor vapor, é obligatório deixa estiver ligado háleo menos das horas e estiver totalmente frio. Para efectuar arrefecer durante mais de operação, o gerador de vapor deve estar situado na proximidade de lava-loça, o horas, para fazer qualque possibídade de saida de água da cuba aquando da sua abertura.

risco de queimadura.

• Uma vez o gerador devapor totalmente arefecido,retire a tampa do colector de calçario - fig.13.
  Desenosque totalmente o colector e retire-o da caixa. O colector contem o calcario acumulado na cuba - fig.14 et fig.15.
• Para limpardevidamenteo colector, bastardenxagua-lo com agua correnteporforma aleminar o calculario que content - fig.16.
• Volte a colocar o colector no respectivo compartmento enroscando-o na totalidade de modo a assegurar a estanquicidade - fig.17.
• Volte a colocar a tampa do colector de calculario - fig.18.

Aquando da proxima'utilisation, prima o botão "reset" sentido no painelde controle desligar o indicator laranja "anti-calc".

Arrume o gerador de vapor

• Desligue o gerador no interruptor luminoso ligar/desligar e retire a ficha da tomada.
• Cologne o ferro sobre a plac a descanso do ferro do gerador de vapor.
• Puxe o arco de bloqueio sobre o ferro até ouvir um clique de bloqueio - fig.2 Deste modo, o ferro fica bloqueado de forma totalmente segura sobre a respectiva caldeira. Atença: não toque na base ainda quente.
• Guardeo cabo de alimentacao norespectivo compartmentig.19egurena extremidade do systema Easy Cord e correque de modo a introduzir a parte flexivel na base.
• Arrume o cabo dovapornorespectivo compartmento.Pegue nocabo e dobre-oaomeio.Coloqueapontadobrada no compartmento e empurre devagar até que esta apareça na outra extremidade do compartmento - fig.20.
• Deixe arrefecer o gerador de vapor antes de arrumá-lo num armário ou num espaço estreito.
• Pode arrumar o gerador de vapor em total segurarça.

Um problema com o seu gerador de vapor?

PROBLEMAS CAUSAS POSSIVEIS	SOLUTIONÉS
O gerador de vapor não liga ou o indicator do ferro e o indicator luminiger/desligar não está acemos.	O aparelho não está ligado. Certificou-se que o aparelho está ligadoe correque no botão on/off.
A água saiços orificios da base.	A água condensou-se nos tubos porque está a utilizeso vapor pela primarya não o utilizes há algo tempo.	Carregue nocomando de vapor,afastado évazúbauade engomar, até o ferro produz vapor.
	A base não está suficientemente querem.	te. Reduza o débitodevapor quando éngabaixa temperatura (controlodóbito vapor no pailé de comandos). Aguarde quea luzpilotodoferroseapagueantesdeutilizar o comando devapor.
	O termóstato está desregulado: a temperatura continua demasiado baixada Tecnica.	Contacte um Serviço de Assistência Tecnica.
Marcas deágua aparecem na roupa.	A cobertura da tâbua está saturada deágua porque não está adaptada à potência de um gerador de vapor.	Certifique-se que a tâbua é adequada (tabuleiro com greha que evite a condensação).
Marcas brancas ou castanhas saiemidos orificios da base.	A caldeira rejeita calcário porque não é submetida regularmente ao processodescalcificacao do seu gerador.	Enxaguem o colector (ver $ proceeding adescalcificacao do seu gerador de vapor)
PROBLEMAS CAUSAS POSSIVEIS	SOLUTIONES
Sài liquido castanho pelos orificios da base que mancha a roupa.	Utiliza produits químicos para à descalcificação ou aditivos na água.	Nunca utilize este tipo de produits no reservatório ou na caldeira. Contacte um Serviço de Assistência Técnica autorizada.
A base está suja ou castanha e pode manchar a roupa.	Utiliza uma temperatura muito elevada.	Veja os outros conselhos sobre a regulação das temperatas.
	A sua roupa não está suficientemente bem lavada ou engomou uma nova p de roupa antes de a ter lavado.	Certifique-se que a roupa está tão eficientemente enchaguda por forma a retiraroseventuaisresíduosdedetergente ou produits químicos das roupas novas.
	Utiliza goma. Pulverize sempre o amido no lado oposto ao que vai ser engomado.
Existe peu ou nenhum vapor. O depósito está vazio(luz vermelha acesa). Encha o reservatório amovível.
			O débito de vapor está regulado no minimo.	Augmente o débito de vapor (botão de regulação no painei de comandos).
			A temperatura da base está regulada maior.	n°gerador devapor的功能a normalmente mas o vapor, muito quente, é seco e, consiguito, menos visível.
Sài vapor à volta do colector.	O colector está mal apertado.	Volte a aperture o colector.
	A junta do colector está danIFICada.	Contacte um Serviço de Assistência Técnica autorizada.
	O aparelho está defeitouso.	Não utilize mais o gerador de vapor o contacte um Serviço de Assistência Técnica autorizada.
A luz vermelha "deposito deágua vaz está acesa.	Não pressionou o botão Restart.	Pressione o botão Restart.
Sài vapor por baixo do aparinho.	O aparinho está avariado.	Não utilize mais o gerador de vapor e contacte um Serviço de Assistência Técnica autorizada.
O indicator luminoso "anti calc" está acaso.	Não correçou no botão "restart" - novo arranque.	Carregue no botão "restart" - novo arranque situado no painei de comandos.

Nunca desmonte o seu gerador : dirija-se sempre a um Servico de Assistencia Tecnica autorizzato.

Proteção do ambiente em primeiro lugar!

O seu produit contém materiais que podem ser recuperados ou reciclados.
Entregue-o num punto de recolha para possibilar o seu tratamento.

Na ouv6eTe navTo atuogisepo oac:
