Tipo de produto	Bomba de calor
Marca	Baxi
Modelo	Platinum BC iPlus V200 R32
Fluido refrigerante	R32
Alimentação elétrica	Monofásico 230 V / 50 Hz
Número de circuitos de aquecimento	Até 2 circuitos (direto e misto)
Produção de água quente sanitária	Com preparador de água quente sanitária (opcional)
Tipo de regulação	Eletrónica, com sonda exterior e regulação climática
Válvula de inversão	Integrada para funcionamento reversível (aquecimento/arrefecimento)
Temperatura máxima de ida do aquecimento	Até 60 °C (variável conforme configuração)
Proteção antigelo	Integrada, com termostatos de segurança
Válvula de segurança	Calibrada a 7 bar no circuito sanitário
Filtro hidráulico obrigatório	400 µm no circuito de aquecimento
Manutenção corrente	Limpeza dos filtros, controlo anual por profissional
Peças de substituição	Válvula de inversão, motor, sonda, conectores (referências fornecidas)
Peso unidade interior	Aproximadamente 45 kg (estimativa)
Dimensões unidade interior	Aproximadamente 600 x 800 x 400 mm (estimativa)
Número de páginas do manual	84 páginas
Idiomas disponíveis	FR, DE, EN, ES, IT, NL, PL, PT

Perguntas frequentes - Platinum BC iPlus V200 R32 Baxi

Como montar a válvula de inversão?

Siga o esquema de ligação hidráulica. A válvula deve ser montada no módulo interior respeitando a passagem dos cabos (230-400 V para a válvula, 0-40 V para a sonda). Consulte o manual para a ligação precisa na placa eletrónica.

Como ligar a sonda de água quente sanitária?

Faça passar o cabo da sonda pela passagem 0-40 V do módulo interior. Monte o conector fornecido nos fios e ligue-o ao terminal S.ECS da placa eletrónica.

Como configurar a regulação?

O acesso ao menu Instalador é reservado a profissionais. Regule o parâmetro P^2 1 para 1 para ativar a válvula de inversão. Selecione o tipo de instalação conforme a sua configuração (circuito direto, misto, AQS).

Quais são os tipos de instalação possíveis?

Pode escolher entre: 1 circuito de aquecimento direto + AQS (tipo 02), 1 circuito direto + 1 circuito misto + AQS (tipo 04), ou 1 circuito de piso direto + AQS (tipo 06).

Como identificar a versão da placa eletrónica?

Aceda à placa do módulo interior. A versão é indicada pelo número de peça: MW-1001091-1 para a versão 1, MW-1001092-1 para a versão 2.

Quais peças de substituição estão disponíveis?

As peças principais incluem: válvula de inversão (300012321), motor da válvula (300012320), sonda KVT 60 (95362448) e conectores RAST 5 específicos para cada versão da placa.

Como purgar o circuito de aquecimento?

Utilize o purgador automático (referência 7 no esquema) situado no circuito. Certifique-se de que a válvula de enchimento (referência 18) está fechada após o enchimento para evitar fugas.

Para que serve a válvula diferencial?

A válvula diferencial (referência 52) mantém uma pressão diferencial constante no circuito, protegendo assim a bomba e os componentes hidráulicos.

Como encher o circuito de aquecimento?

Utilize a válvula de enchimento (referência 18) com um disconector conforme a regulamentação. Abra a válvula, encha até à pressão de serviço (geralmente 1,5 bar a frio) e feche.

Onde encontrar o manual completo de instalação?

O manual está disponível em formato PDF em notice-facile.com. Contém 84 páginas com esquemas de cablagem, parametrizações de regulação e listas de peças sobresselentes.

MANUAL DE UTILIZADOR Platinum BC iPlus V200 R32 Baxi

1.1 Montagem da valvula de inversao 73
1.2 Esquema de ligações hidráulicas 74
1.3 Identificar a plac eletrònica usada 75
1.4 Móculo interior com placé eletrónica - versão 1 75

1.4.1 Ligação da sonda de água quente sanitária 75
1.4.2 Ligação de uma valvula de inversão 76
1.4.3 Configurar oistema de controlo 77

1.5 Móculo interior com placéeletrónica-versão 2 77

1.5.1 Ligação da sonda de água quente sanitária 77
1.5.2 Ligação de uma valvula de inversão 78
1.5.3 Configurar o Sistema de controlo 79

1.6 Listas das peças sobresselentes 80

1 Válvula de inversão e sonda de água quente sanitária

1.1 Montagem da valvula de inversions

Cuidado

• Nunca isole

Fig.78

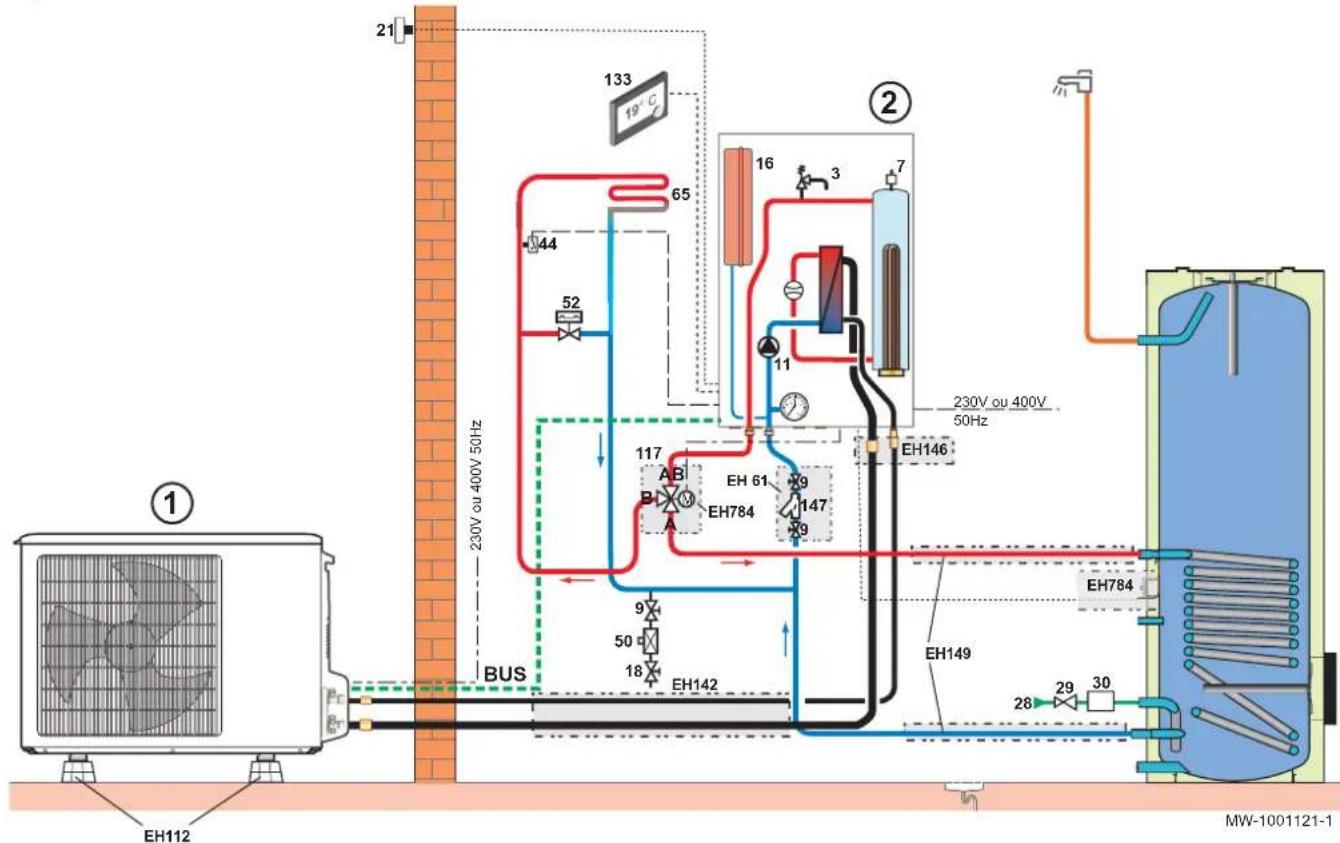

1.2 Esquema de ligações hidráulicas

Fig.79

Tab.22

Marcellor	Descrição Marcellor	dor	Descrição
1	Módulo exterior 5	50	Disjunto
2	Módulo interior 5	52	Válvula de diferencial
3	Válvula de segurança 6	45	Circuito de aquecimento com válvula misturadora, circuito de aquecimento podendo ser a baixa temperatura (pavimento radiante ou radiadores)
7	Purgador automatico 1	117	Válvula de zona motorizada
9	Válvula de isolamento 1	133	Termóstato ambiente digital programável
11	Bomba de calor 1	147	Filtro hidráulico de 400 μm (obrigatório)
16	Vaso de expansão E	EH61	Filtro hidráulico de 400 μm + válvula de isolamento
18	Enchimento do circuito aquecimento (França: com desconector em conformidade com a regulamenteçao)	EH112	Base de instalação no pavimento
21	Sonda da temperatura exterior E	EH142	Kit de ligaçao à refrigeração 1/2" - 1/4" - comprilhoimento de 10 m
28	Entrada de água fria sanitária E	EH146	Encaixe do adaptordo adaptador 1/2" - 1/4" a 5/8" - 3/8"
29	Redutor de pressão E	EH149	Kit de ligaçao hidráulica para a bomba de calor e o acumulador de água quente sanitária
30	Unidade de segurança calibrada a 7 bar E	EH784	Válvula de inversão e sonda de água quente sanitária
44	Termóstato de segurança a 65 °C

1.3 Identificar a placé eletrónica usada

Dependendo da placă eletrònica usada, existem duals maneiras de instalar este kit.

1. Aceda à placaréletrónica para o modulo interior
2. Identificar a versao da placel eletriconica usada:

Versão Imagem da placá eletrica Ver
1	MW-1001091-1	Capítulo 1.4
2	MW-1001092-1	Capítulo 1.5

1.4 Módulo interior com placéeleletrónica-versão 1

Fig.80

MW-1001125-1

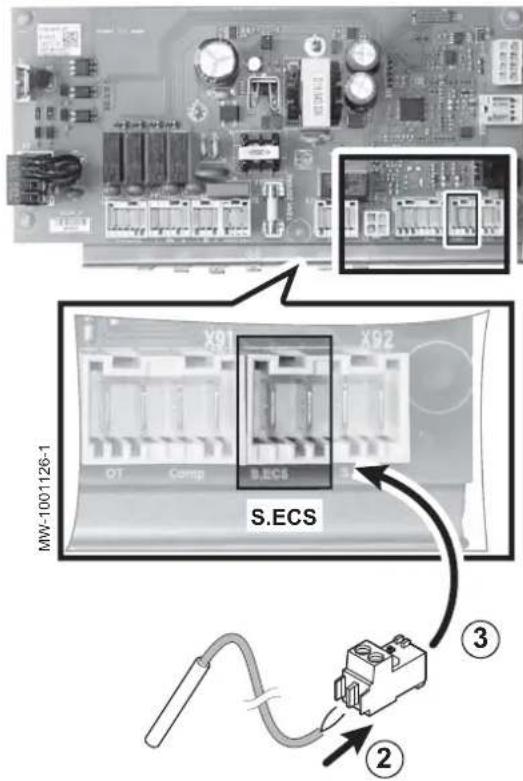

1.4.1 Ligação da sonda de água quente sanitária

1. Passe o cabo da sonda de agua quente sanitaria através da passagem de 0-40 V no modulo interior da bomba de calor.

Fig.81

1. Instale o conector nos fios.

Important

O conetor está incluindo na bolsa de documentação para este kit.

1. Ligue o conector ao terminal S.ECS na plac eletrónica.

Fig.82

MW-1001122-1

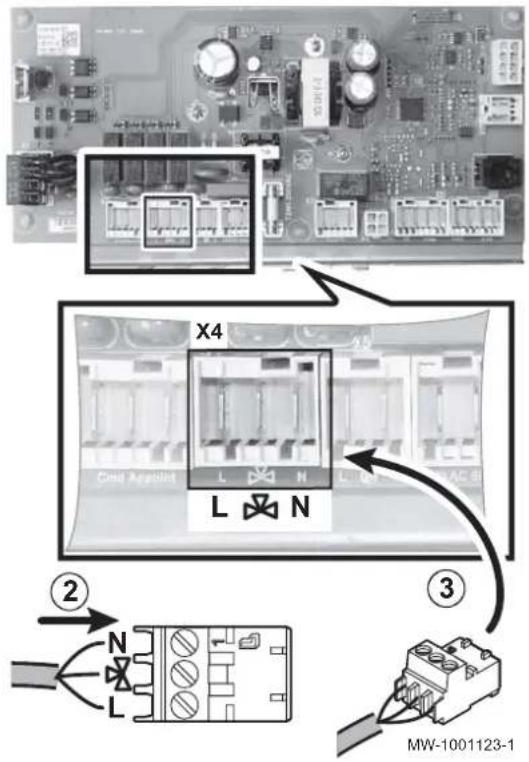

1.4.2 Ligação de uma valvula de inversão

1. Passe o cabo da valvula atraves da passagem de 230-400 V no modulo interior da bomba de calor.

Fig.83

1. Instale o conector nos fios.

Preto: tensão de controlo

Castanho: tensão continua

Azul:neutro

Importante

O conetor está incluindo na bolsa de documentação para este kit.

1. Ligue o conector ao terminal X4 na plac eeletrónica.

1.4.3 Configurar o Sistema de controlo

As informacoes e regulacoes no menu Instalador so pode ser acedidas por um professional qualificado.

1. Regule o parametro P-1 para 1 no menu f
2. SeLECTIONO o modo de funciona correto para a instalação premindo das vezes a tecla

Ver

Manual de instalacao da bomba de calor.

1.5 Módulo interior com placéeleletrónica-versão 2

Fig.84

MW-1001125-1

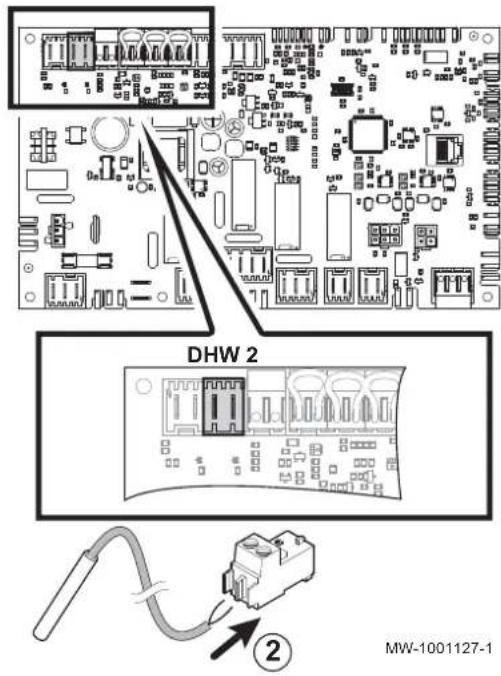

1.5.1 Ligação da sonda de água quente sanitária

1. Passe o cabo da sonda de agua quente sanitaria atraves da passagem de 0-40 V no modulo interior da bomba de calor.

Fig.85

1. Instale o conector nos fios.

Important

O conector está instalado na placé eletrónica.
Neste caso, os conectores foramecidos na bolsa de documentação não são necessários.

Fig.86

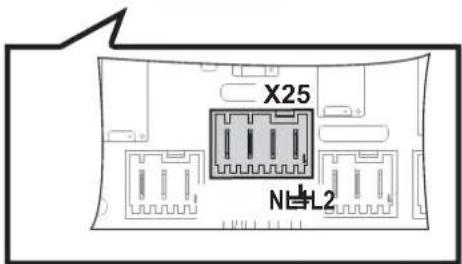

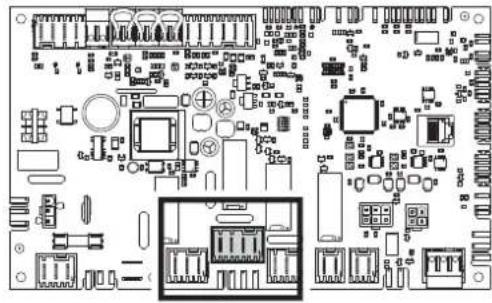

1.5.2 Ligação de uma valvula de inversão

1. Passe o cabo da valvula atraves da passagem de 230-400 V no modulo interior da bomba de calor.

Fig.87

MW-1001124-1

1. Instale o conector nos fios.

L1 Preto: tensao de controlo
L2 Castanho: tensao continua
N Azul:neutro

Importante

O conector está instalado na placá eletrónica.

Neste caso, os conectores fornecidos na bolsa de documentação não são necessários.

1.5.3 Configurar o Sistema de controlo

Na primeira vez em que se liga a instalacao, consulutar o capitulo "Utilização do assistente de instalacao no poinel de controlo" no Manual de Instalação da bomba de calor.

1. SeLECTIONAR O tipo de instalacao desejado:

Tab.23

Tipo de instalação N.°
1 circuito de aquecimento direto e 1 acumulador de água quente sanitária	02
1 circuito de aquecimento direto e 1 acumulador de água quente sanitária e 1 circuito de pavimento radiante com válvula misturadora	04
1 circuito de aquecimento direto do pavement e 1 acumulador de água quente sanitária	06

Ver

Manual de instalacao da bomba de calor.

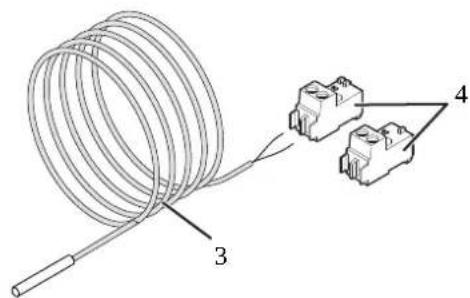

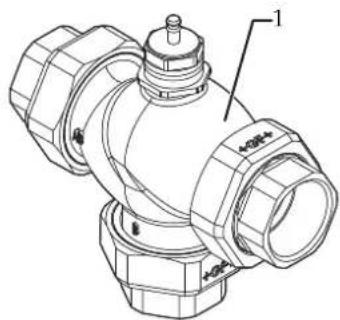

1.6 Listas das peças sobresselentes

Fig.88

MW-1001128-1

Tab.24

Marcador Referência Descrição
1 300012321 Válvula de inversão
2 300012320 Motor de válvula de inversão
3 95362448 Sonda KVT60, comprimento de 5 m
4 300021727 Conector da sonda RAST 5 - X2 - para placarEletrónica, versus 1
4 300008957 Conector da sonda RAST 5 - X2 - para placarEletrónica, versus 2 - EHC
5 300021723 Conector RAST 5 - x4 - para válvula de três vias - para placarEletrónica, versus 1
5 7685026 Conector RAST 5 - x4 - para válvula de três vias - para placarEletrónica, versus 2 - EHC
