MANUALE UTENTE Platinum BC iPlus V200 R32 Baxi

1 Valvola deviatrice e sonda dell'acqua calda sanitaria 43

1.1 Montaggio della valvola deviatrice 43
1.2 Schema dei collegamenti idraulici 44
1.3 Identificazione della Scheduled elettronica utilizzata 45
1.4 Modulo interno con schedules elettronica - versione 1 45

1.4.1 Collegamento della sonda dell'acqua calda sanitaria 45
1.4.2 Collegamento della valvola deviatrice 46
1.4.3 Impostazione della regolazione 47

1.5 Modulo interno con schedules elettronica - versione 2 47

1.5.1 Collegamento della sonda dell'acqua calda sanitaria 47
1.5.2 Collegamento della valvola deviatrice 48
1.5.3 Impostazione della regolazione 49

1.6 Elenchi dei ricambi 50

1 Valvola deviatrice e sonda dell'acqua calda sanitaryaria

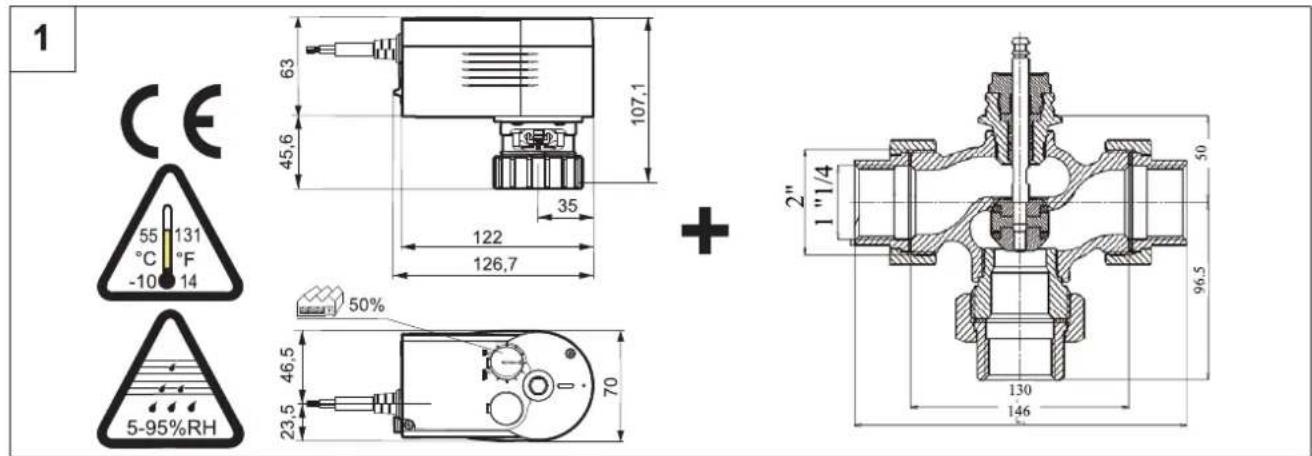

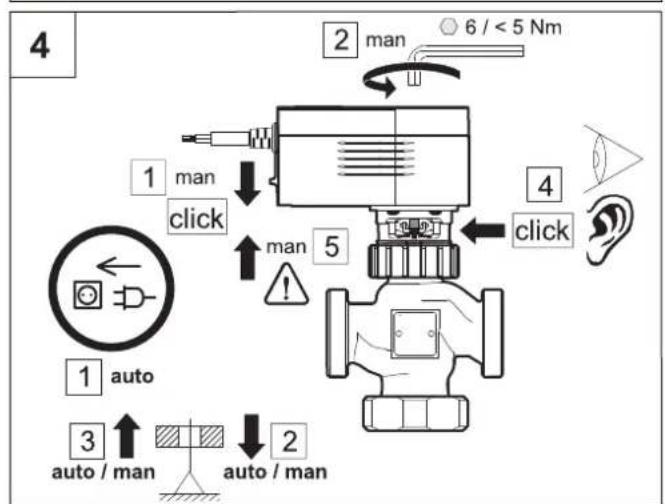

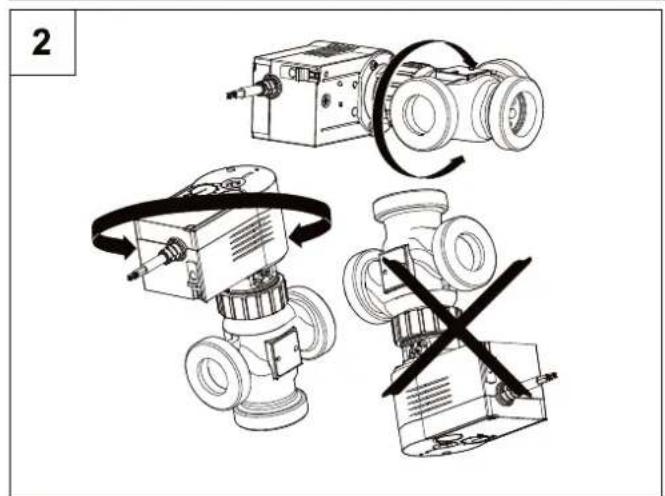

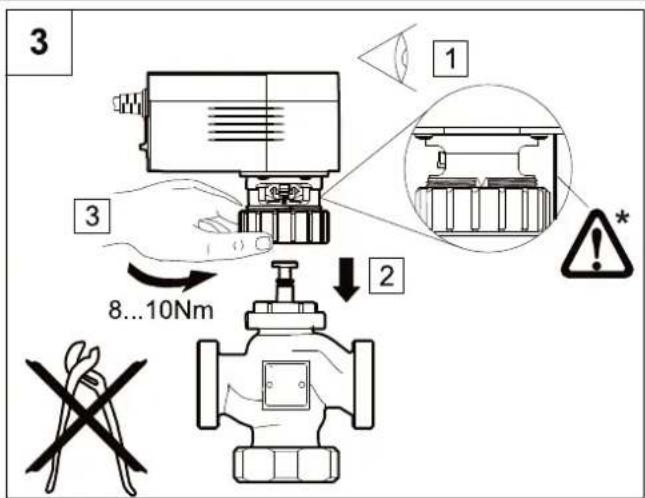

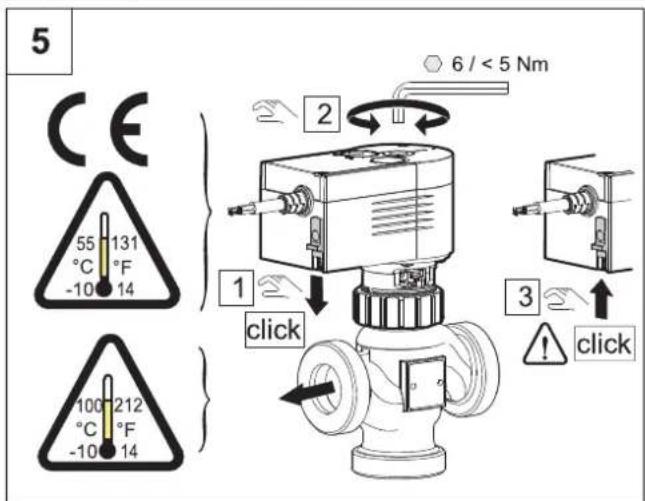

1.1 Montaggio della valvola deviatrice

Attenzione

• Mai isolare

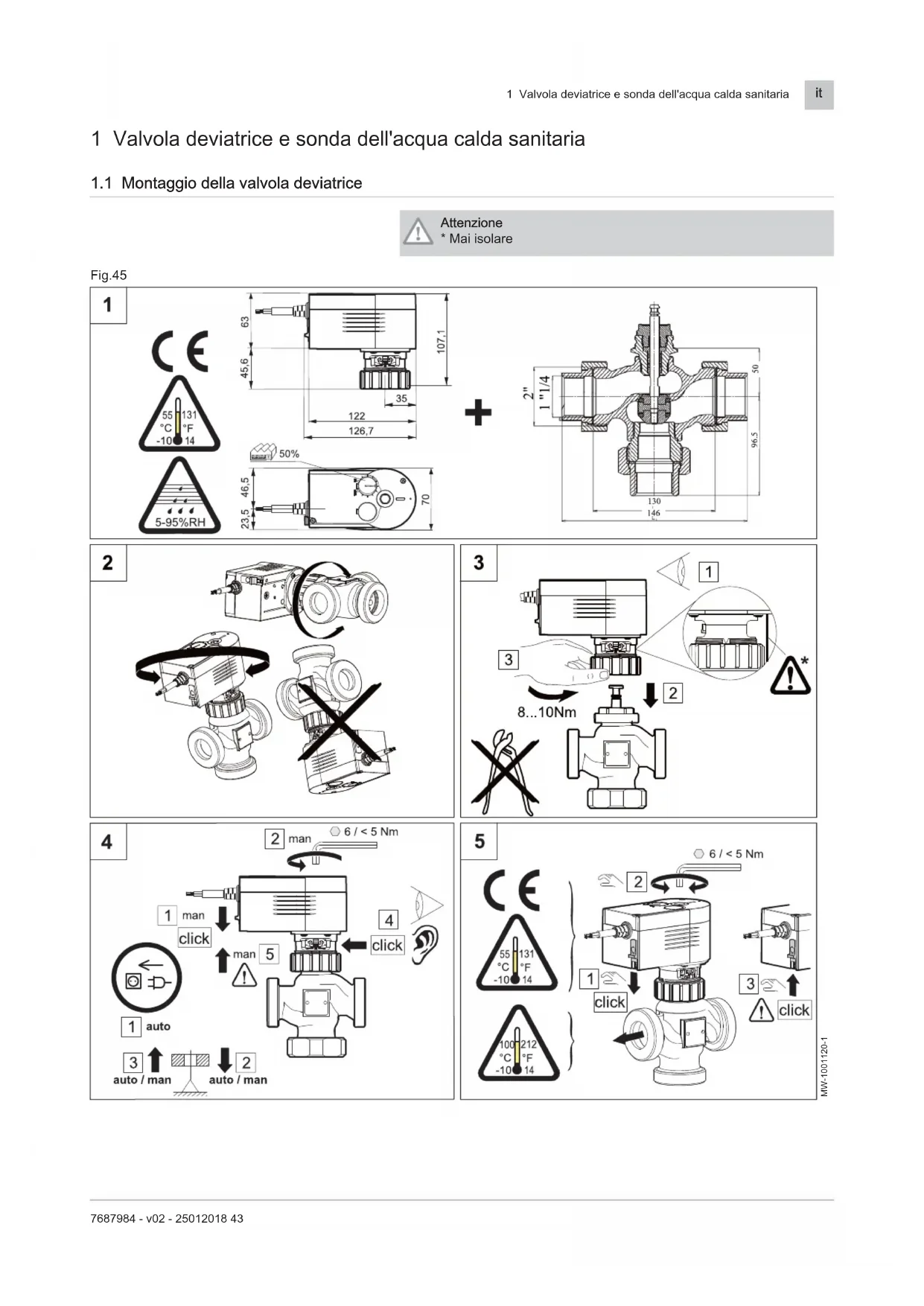

Fig.45

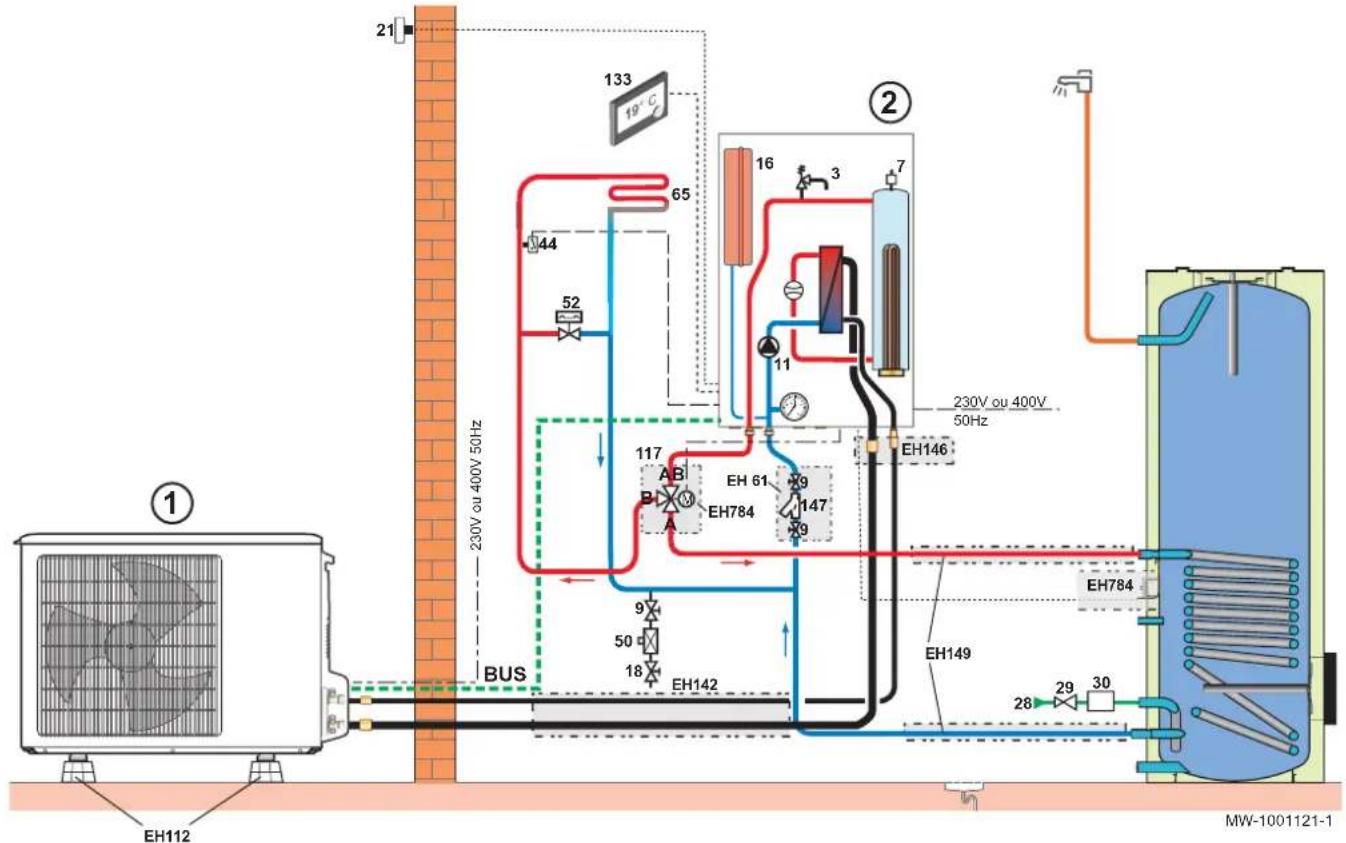

1.2 Schema dei collegamenti idraulici

Fig.46

Tab.13

Riferi-mentation	Descrizione Riferi-	mente	Descrizione
1	Modulo esterno 5	50	Disconnettore
2	Modulo interno 5	52	Valvola differenziale
3	Valvola di sicurezza 6	65	Circuito di riscaldamento, che più ossere a bassa temperatura (riscaldamento a pavimento o radiatori), con valvola miscelatrice
7	Sfiato dell'aria automatico 1	117	Valvola deviatrice motorizzata
9	Valvola di sezionamento 1	133	Termostato ambiente digitale programmabile
11	Pompa di calore 1	147	Filtro idraulico da 400 μm (obligatorioio)
16	Vaso di espansione E	EH61	Filtro idraulico da 400 μm + valvola di sezionamento
18	Riempimento del circuito di riscaldamento (Francia: con disconnettore conforme alla normativa in vigo-re)	EH112	Base per la posa a pavimento
21	Sonda temperature esterna E	EH142	Kit di collegamento refrigerante 1/2" - 1/4" - lun-ghezza 10 m
28	Ingresso acqua fredda sanitaria E	EH146	Raccordo adattatore da 1/2" - 1/4" a 5/8" - 3/8"
29	Riduttore di pressione E	EH149	Kit di collegamento idraulico della pompa di calore e del bollitore acqua calda sanitaria
30	Unità di sicurezza tarata a 7 bar E	EH784	Valvola deviatrice e sonda dell'accua calda sanita-ria
44	Termostato di sicurezza 65 °C

1.3 Identificazione della schedealettronicautilizzata

A seconda della sched alettronicu utilizzata, le modalità di installazione di questo kit sono due.

1. Accesso alla sched alettronica del modulo interno.
2. Identificazione della versione della scheda elettronica utilizzata:

Versione Immagine della Scheduled elettronica Vedere
1	MW-1001091-1	Capitolo 1.4
2	MW-1001092-1	Capitolo 1.5

1.4 Modulo interno con schedules elettronica - versione 1

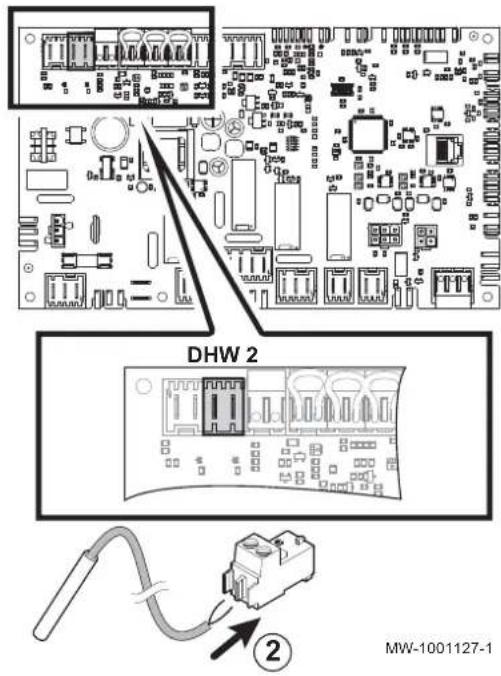

1.4.1 Collegamento della sonda dell'acqua calda sanitaria

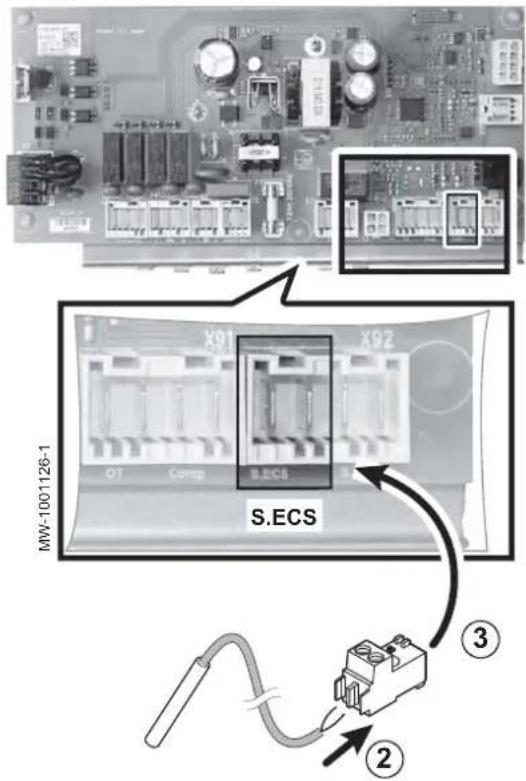

Fig.47

MW-1001125-1

1. Instradare il cavo della sonda dell'acqua calda sanitaria lungo il percorso 0-40 V sul modulo interno della pompa di calorie.

Fig.48

1. Montare il connettore sui cavi.

Importante

Per questo kit, il connettore si trovava all'interno della busta della documentazione.

1. Collegare il connettore al terminale S.ECS della scheda elettronica.

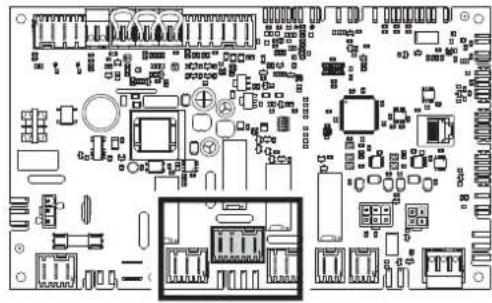

1.4.2 Collegamento della valvola deviatrice

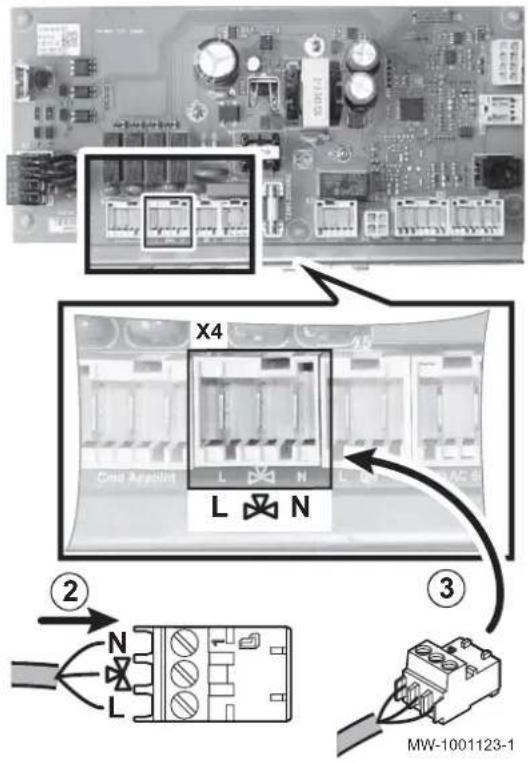

Fig.49

MW-1001122-1

1. Instradare il cavo della valvola lungo il percorso 230-400 V sul modulo interno della pompa di calore.

Fig.50

1. Montare il connettore sui cavi.

L Nero: controlo tensione
Marrone: tensione continua
N Blu:neutro

Importante

1 Per questo kit, il connettore si trova all'interno della busta della documentazione.

1. Collegare il connettore al terminale X4 della schedea elettronica.

1.4.3 Impostazione della regolazione

L'accesso alle informazioni e alle impostazioni del menu Installatore è riservato ai professionisti qualiati.

1. Impostare il parametro P-1 a 1 nel menu
2. Selezionare la corretta modalita di funzionamento dell'impianto premendo due volte il tasting

Vedere

Manuale di installmente della pompa di calore.

1.5 Modulo interno con schedules elettronica - versione 2

Fig.51

MW-1001125-1

1.5.1 Collegamento della sonda dell'acqua calda sanitaria

1. Instradare il cavo della sonda dell'acqua calda sanitaria lungo il percorso 0-40 V sul modulo interno della pompa di calorie.

Fig.52

1. Montare il connettore sui cavi.

Importante

Il connettore è montato sulla sched elettronica.
In quello caso, i connettori che si trovano all'interno della busta della documentazione non sono necessari.

Fig.53

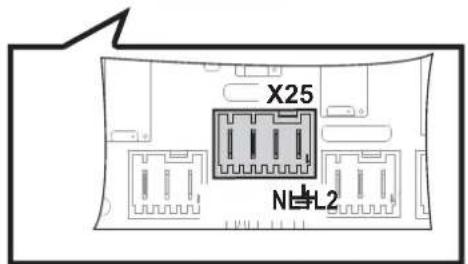

1.5.2 Collegamento della valvola deviatrice

1. Instradare il cavo della valvola lungo il percorso 230-400 V sul modulo interno della pompa di calore.

Fig.54

MW-1001124-1

2. Montare il connettore sui cavi.

L1 Nero:controllo tensione
L2 Marrone: tensione continua
N Blu:neutro

Importante

Il connettore è montato sulla scheda elettronica.

In questo caso, i connettori che si trovano all'interno della busta della documentazione non sono necessari.

1.5.3 Impostazione della regolazione

Quando l'impianto vieneMESSO in funzione per la prima volta, consultare il capitolo "Utilizzo dell'assistente di installatione del pannello di controllo" nel Manuale installatione della pompa di calorie.

1. Scegliere il tipo di impianto desiderato:

Tab.14

Tipodi impianto N.
1 circuito di riscaldamento diretto e 1 bollitore ac-qua calda sanitaria	02
1 circuito di riscaldamento diretto e 1 bollitore ac-qua calda sanitaria e 1 circuito di riscaldamento a pavimento con valvola miscelatrice	04
1 circuito diretto di riscaldamento a pavimento e 1 bollitore acqua calda sanitaria	06

Vedere

Manuale di installmente della pompa di calore.

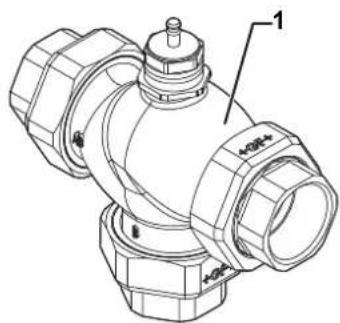

1.6 Elenchi dei ricambi

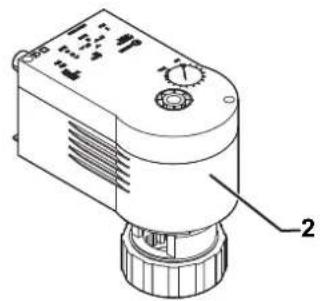

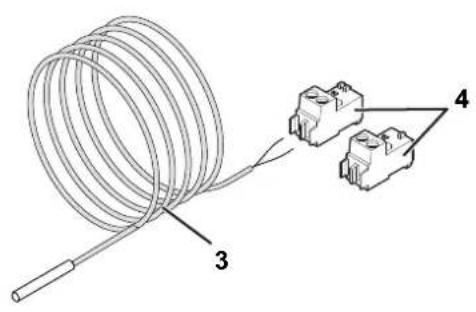

Fig.55

MW-1001128-1

Tab.15

Riferimen- to	Rimando Descrizione
1 30001232	Valvola deviatrice
2 30001232	Motore della valvola deviatrice
3 95362448	Sonda KVT60 - lunghezza 5 m
4 30002172	Connettore della sonda	RAST 5 - X2 - per la versione 1 della scheda elettronica
4 30000895	Connettore della sonda	RAST 5 - X2 - per la versione 2 della scheda elettronica - EHC
5 30002172	Connettore RAST 5 - x4 - per valvola tre vie - per la versione 1 della scheda elettronica
5	7685026	Connettore RAST 5 - x4 - per valvola tre vie - per la versione 2 della scheda elettronica - EHC
