Platinum BC iPlus V200 R32 - Pompe à chaleur Baxi - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur
Marque	Baxi
Modèle	Platinum BC iPlus V200 R32
Fluide frigorigène	R32
Alimentation électrique	Monophasé 230 V / 50 Hz
Nombre de circuits chauffage	Jusqu'à 2 circuits (direct et mélangé)
Production d'eau chaude sanitaire	Avec préparateur d'eau chaude sanitaire (optionnel)
Type de régulation	Électronique, avec sonde extérieure et régulation climatique
Vanne d'inversion	Intégrée pour le fonctionnement réversible (chauffage/rafraîchissement)
Température maximale départ chauffage	Jusqu'à 60 °C (variable selon configuration)
Protection antigel	Intégrée, avec thermostats de sécurité
Soupape de sécurité	Tarée à 7 bar sur circuit sanitaire
Filtre hydraulique obligatoire	400 µm sur circuit chauffage
Entretien courant	Nettoyage des filtres, contrôle annuel par professionnel
Pièces de rechange	Vanne d'inversion, moteur, sonde, connecteurs (références fournies)
Poids unité intérieure	Environ 45 kg (estimation)
Dimensions unité intérieure	Environ 600 x 800 x 400 mm (estimation)
Nombre de pages de la notice	84 pages
Langues disponibles	FR, DE, EN, ES, IT, NL, PL, PT

FOIRE AUX QUESTIONS - Platinum BC iPlus V200 R32 Baxi

Comment monter la vanne d'inversion ?

Suivez le schéma de raccordement hydraulique. La vanne doit être montée sur le module intérieur en respectant le passage des câbles (230-400 V pour la vanne, 0-40 V pour la sonde). Consultez la notice pour le branchement précis sur la carte électronique.

Comment raccorder la sonde d'eau chaude sanitaire ?

Faites cheminer le câble de la sonde par le passage 0-40 V du module intérieur. Montez le connecteur fourni sur les fils et branchez-le sur la borne S.ECS de la carte électronique.

Comment paramétrer la régulation ?

L'accès au menu Installateur est réservé aux professionnels. Réglez le paramètre P^2 1 sur 1 pour activer la vanne d'inversion. Sélectionnez le type d'installation selon votre configuration (circuit direct, mélangé, ECS).

Quels sont les types d'installation possibles ?

Vous pouvez choisir entre : 1 circuit chauffage direct + ECS (type 02), 1 circuit direct + 1 circuit mélangé + ECS (type 04), ou 1 circuit plancher direct + ECS (type 06).

Comment identifier la version de la carte électronique ?

Accédez à la carte du module intérieur. La version est indiquée par le numéro de pièce : MW-1001091-1 pour la version 1, MW-1001092-1 pour la version 2.

Quelles pièces de rechange sont disponibles ?

Les pièces principales comprennent : vanne d'inversion (300012321), moteur de vanne (300012320), sonde KVT 60 (95362448), et connecteurs RAST 5 spécifiques à chaque version de carte.

Comment purger le circuit de chauffage ?

Utilisez le purgeur automatique (repère 7 sur le schéma) situé sur le circuit. Assurez-vous que la vanne de remplissage (repère 18) est fermée après remplissage pour éviter les fuites.

À quoi sert la soupape différentielle ?

La soupape différentielle (repère 52) maintient une pression différentielle constante dans le circuit, protégeant ainsi la pompe et les composants hydrauliques.

Comment remplir le circuit de chauffage ?

Utilisez la vanne de remplissage (repère 18) avec un disconnecteur conforme à la réglementation. Ouvrez la vanne, remplissez jusqu'à la pression de service (généralement 1,5 bar à froid), puis fermez.

Où trouver la notice complète d'installation ?

La notice est disponible au format PDF sur notice-facile.com. Elle contient 84 pages avec les schémas de câblage, les paramétrages de régulation et les listes de pièces détachées.

MODE D'EMPLOI Platinum BC iPlus V200 R32 Baxi

1 Vanne d'inversion + Sonde eau chaude sanitaire 3

1.1 Monter la vanne d'inversion 3
1.2 Schema de raccordements hydrauliques 4
1.3 Identifier la carte electronique utilisée 4
1.4 Module interieur avec carte electronique - version 1 5

1.4.1 Raccorder la sonde d'eau chaude sanitaire 5
1.4.2 Raccorder la vanne d'inversion 6
1.4.3 Parametrer la regulation 7

1.5 Module interieur avec carte electronique - version 2 7

1.5.1 Raccorder la sonde d'eau chaude sanitaire 7
1.5.2 Raccorder la vanne d'inversion 8
1.5.3 Paramétrr la régulation 9

1.6 Lieste des pieces de rechange 10

1 Vanne d'inversion + Sonde eau chaude sanitaire

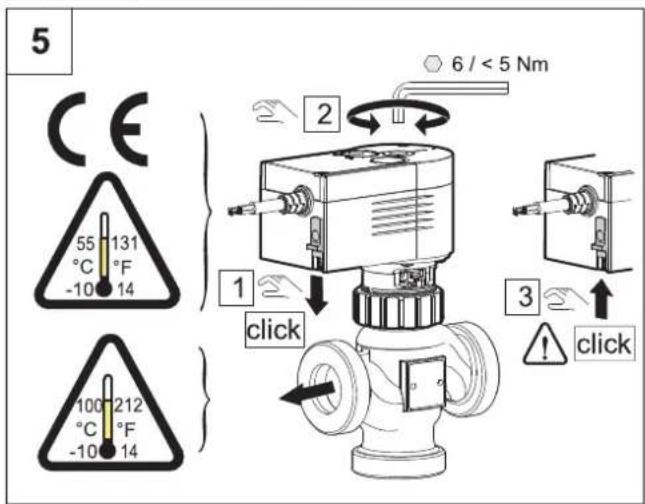

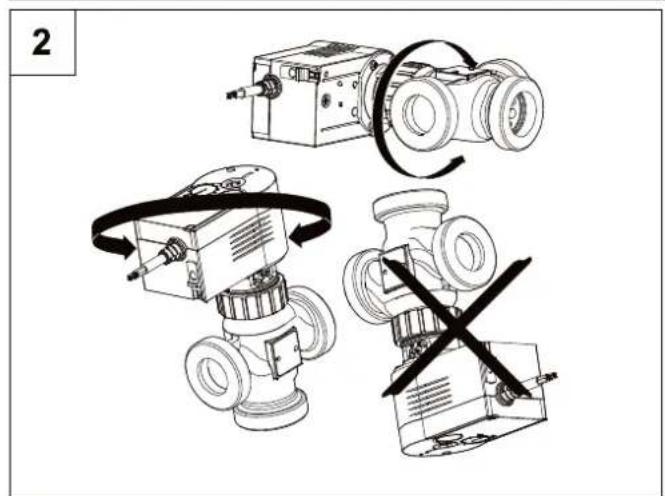

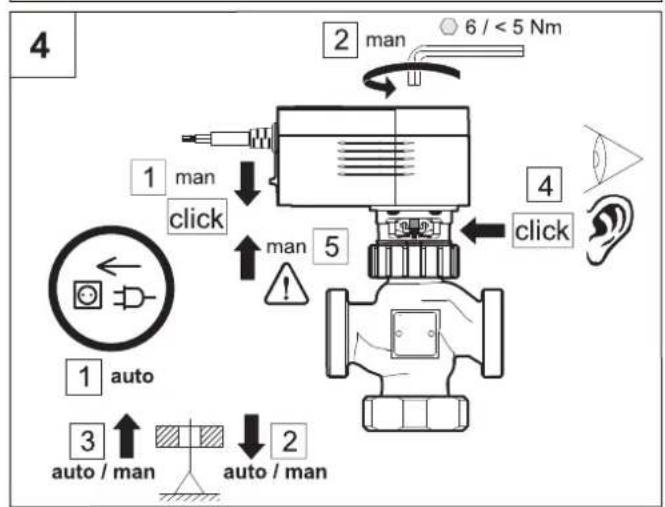

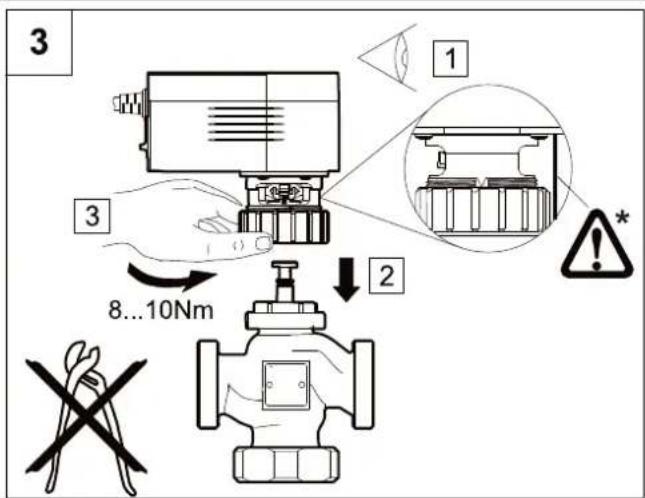

1.1 Monter la vanne d'inversion

Attention

• Ne jamais isoler

Fig.1

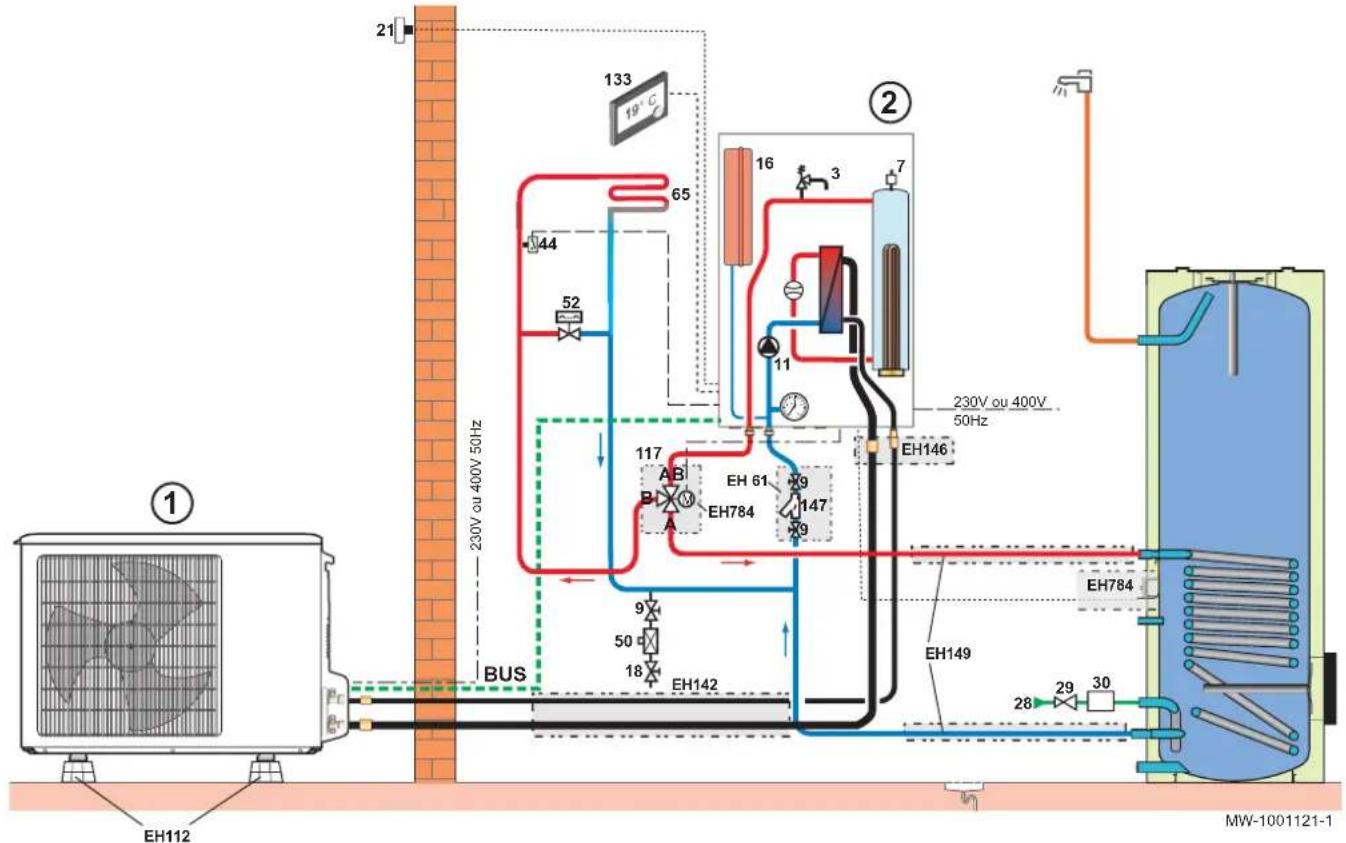

1.2 Schéma de raccordements hydrauliques

Fig.2

Tab.1

Repère Désignation Repère Désignation
1	Module extérieur 5	50	Disconnecteur
2	Module intérieur 5	52	Soupape différentielle
3	Soupape de sécurité 6	65	CircuitCHAuffage avec vanne mélangeuse, circuitchauffage pouvant être à basse température (plan-cher chauffant ou radiateurs)
7	Purgeur automatique 1	117	Vanne d'inversion motorisée
9	Vanne de sectionnement 1	133	Thermostat d'ambiance programmable digital
11	Pompe chauffage 1	147	Filtre hydraulique 400 μm (Obligatoire)
16	Vase d'expansion E	EH61	Filtre hydraulique 400 μm + Vanne d'isolement
18	Remplissage du circuit chauffage (France : avecdisconnecteur suivant la réglementation)	EH112	Support pose au sol
21	Sonde de température extérieure E	EH142	Kit de liaison frogorifique 1/2" - 1/4" longueur 10m
28	Entrée eau froide sanitaire E	EH146	Raccord d'adaptation 1/2" - 1/4" vers 5/8" - 3/8"
29	Réducteur de pression E	EH149	Kit de raccordement hydraulique entre la pompe àchaleur et le préparateur d'eau chaude sanitaire
30	Groupe de sécurité taré à 7 bar E	EH784	Vanne d'inversion + Sonde eau chaude sanitaire
44	Thermostat de sécurité 65 °C

1.3 Identifier la carte électronique utilisé

Suivant la carte électronique utilisée, il existe 2 possibilités d'installer ce kit.

1. Acceder à la cartelectronique du module interieur.
2. Identifier la version de la carte électronique utilisé :

Version Visuel de la carte électronique Voir
1	MW-1001091-1	Chapitre 1.4
2	MW-1001092-1	Chapitre 1.5

1.4 Module interieur avec carte electronique - version 1

Fig.3

MW-1001125-1

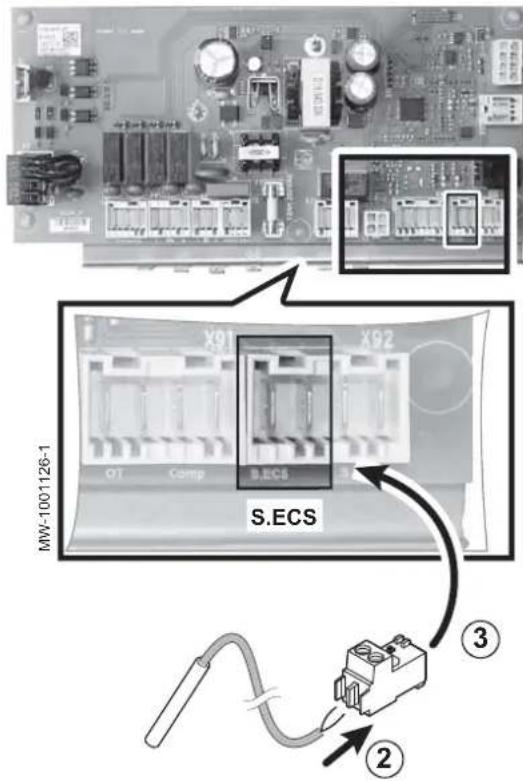

1.4.1 Raccorder la sonde d'eau chaude sanitaire

1. Faire cheminer le cable de la sonde d'eau chaude sanitaire par le passage 0-40 V du module interieur de la pompe à chaleur.

Fig.4

1. Monter le connecteur sur les fils.

Important

Le connecteur est fourni dans le sachet notices de ce kit.

1. Brancher le connecteur sur la borne S.ECS de la carte électronique.

Fig.5

MW-1001122-1

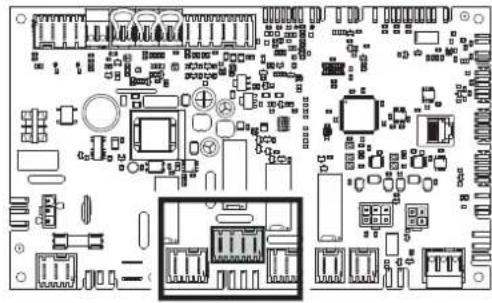

1.4.2 Raccorder la vanne d'inversion

1. Faire cheminer le cable de la vanne par le passage 230-400 V du module interieur de la pompe à chaleur.

Fig.6

1. Monter le connecteur sur les fils.

L Noir : tension de commande
Brun: tension continue
N Bleu:neutre

Important

Le connecteur est fourni dans le sachet notices de ce kit.

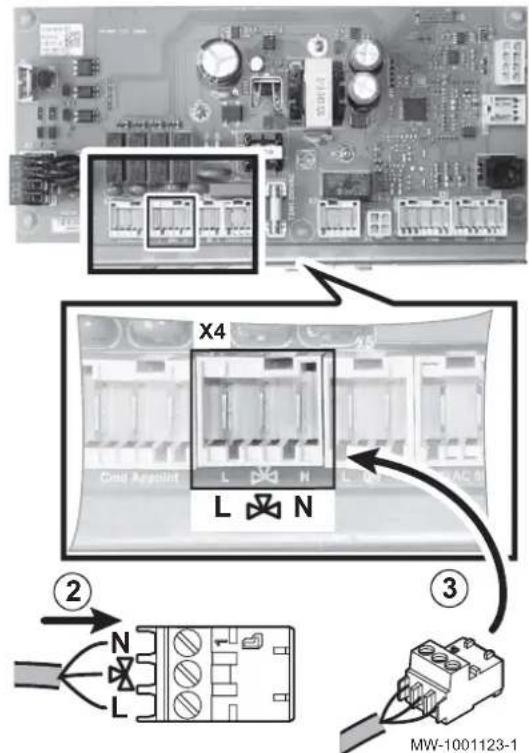

1. Brancher le connecteur sur la borne X4 de la carte électronique.

1.4.3 Paramétrr la régulation

Les informations et régles du menu Installateur sont uniquement accessibles au professionnel qualifié.

1. Regler le parametre P ^2 1 sur 1 dans le menu f
2. Sélectionner le mode de fonctionnement adapté à l'installation en appuyant 2 fois sur la touche

Voir

Notice d'installation de la pompe à chaleur.

1.5 Module interieur avec carte electronique - version 2

Fig.7

MW-1001125-1

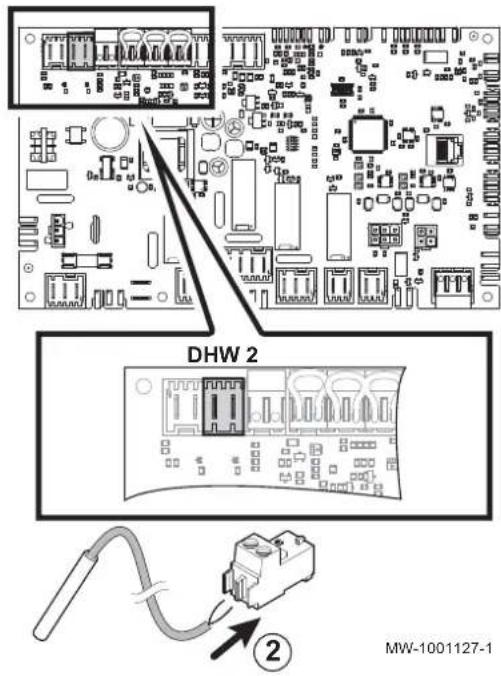

1.5.1 Raccorder la sonde d'eau chaude sanitaire

1. Faire cheminer le cable de la sonde d'eau chaude sanitaire par le passage 0-40 V du module interieur de la pompe à chaleur.

Fig.8

1. Monter le connecteur sur les fils.

Important

Le connecteur est monté sur la carte électronique.

Dans ce cas, les connecteurs fournis dans le sachet notices ne sont pas nécessaire.

Fig.9

1.5.2 Raccorder la vanne d'inversion

1. Faire cheminer le cable de la vanne par le passage 230-400 V du module interieur de la pompe à chaleur.

Fig.10

MW-1001124-1

1. Monter le connecteur sur les fils.

L1 Noir : tension de commande
L2 Brun : tension continue
N Bleu:neutre

Important

Le connecteur est monté sur la carte électronique.

Dans ce cas, les connecteurs fournis dans le sachet notices ne sont pas nécessaire.

1.5.3 Paramétrr la régulation

Lors de la première mise sous tension de l'installation, se reporter au chapitre "Utilisation de l'assistant d'installation du tableau de commande" de à la notice d'installation de la pompe à chaleur.

1. Sélectionner le type d'installation souhaïée :

Tab.2

Type d'installation N°
1 circuit chauffage direct + 1 préparateur d'eau chaude sanitaire	02
1 circuit chauffage direct + 1 préparateur d'eau chaude sanitaire + 1 circuit plancher chauffant avec vanne mélangeuse	04
1 circuit plancher chauffant en direct + 1 préparateur d'eau chaude sanitaire	06

Voir

Notice d'installation de la pompe à chaleur.

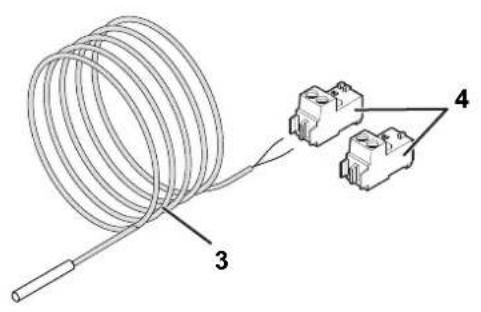

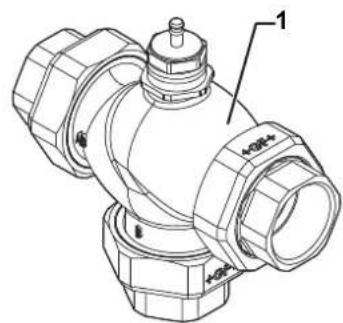

1.6 Lieste des pieces de rechange

Fig.11

MW-1001128-1

Tab.3

Repère Rétérénce Désignation
1 300012321 Vanne d'inversion
2 300012320 Mateur vanne d'inversion
3 95362448 Sonde KVT 60 longueur 5m
4 300021727 Connecteur sonde RAST 5 - X2 - pour carte version 1
4 300008957 Connecteur sonde RAST 5 - X2 - pour carte version 2 - EHC
5 300021723 Connecteur RAST 5 - x4 - pour vanne 3 voies - pour carte version 1
5 7685026 Connecteur RAST 5 - x4 - pour vanne 3 voies - pour carte version 2 - EHC
