EH784
Table des matieres
1.1 Montaje de la valvula de inversion 53
1.2 Esquema de conexiones hidráulicas 54
1.3 Identificacion de la PCI realizada 54
1.4 Móculo interior con PCI - Version 1 55
1.4.1 Conexión de la sonda de agua caliente sanitaria 55
1.4.2 Conexión de la valvula de inversionón 56
1.4.3 Ajuste de la regulacion 57
1.5 Módulo interior con PCI - Version 2 57
1.5.1 Conexión de la sonda de agua caliente sanitaria 57
1.5.2 Conexión de la valvula de inversionón 58
1.5.3 Ajuste de la regulacion 59
1.6 Listas de piezas de recambio 60
1 Valvula de inversion y sonda de agua caliente sanitaria

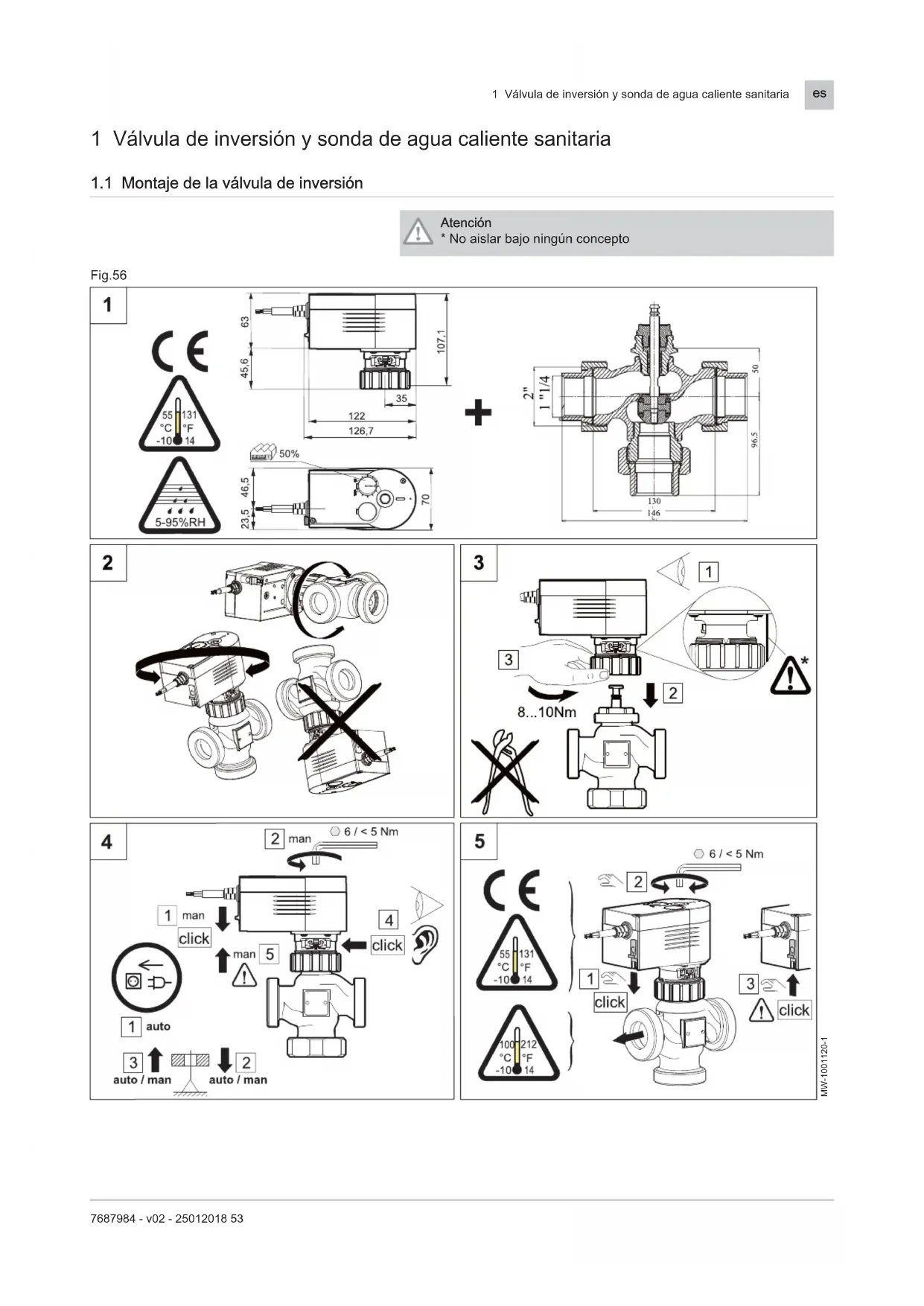

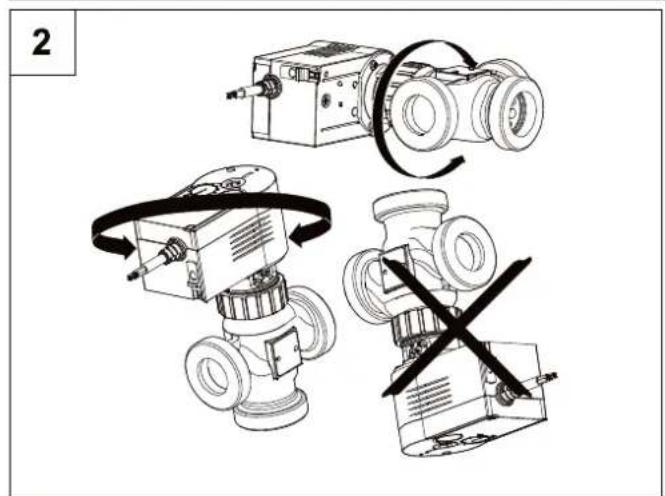

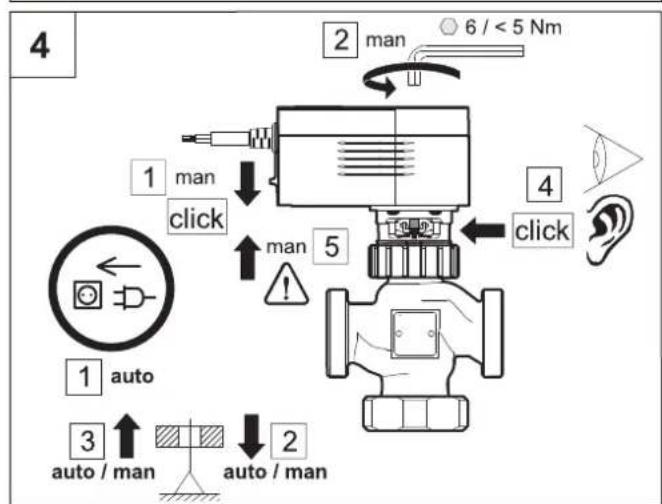

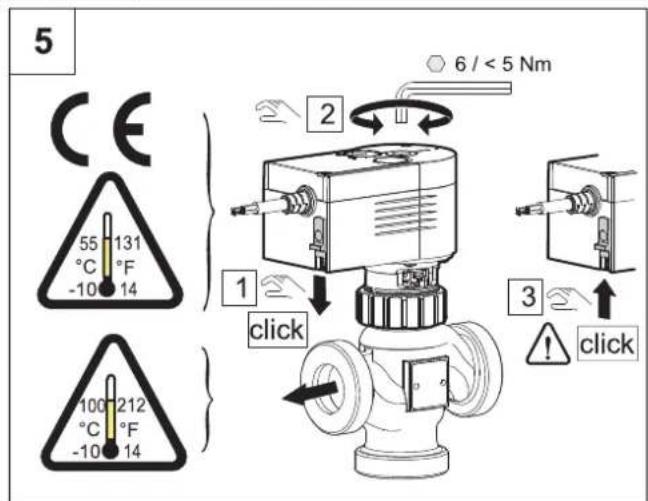

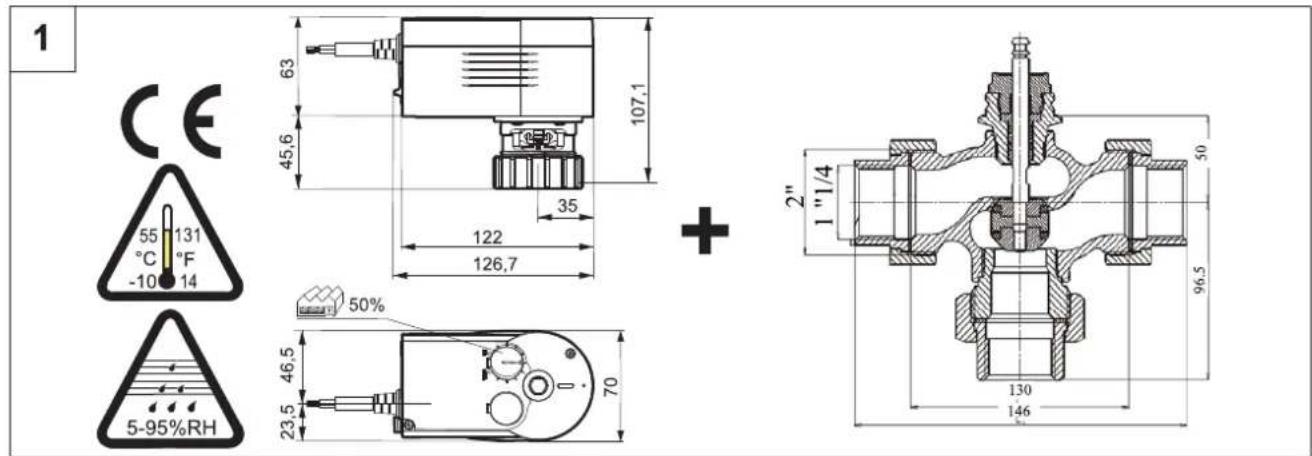

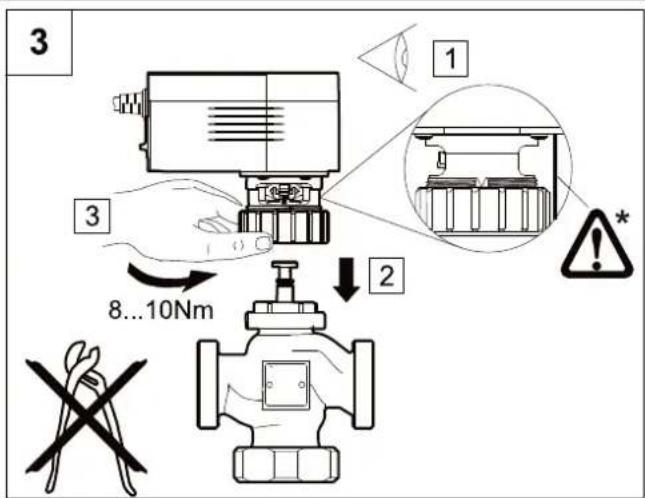

1.1 Montaje de la valvula de inversion
Atencion
- No aislar bajo ningún concepto
Fig.56

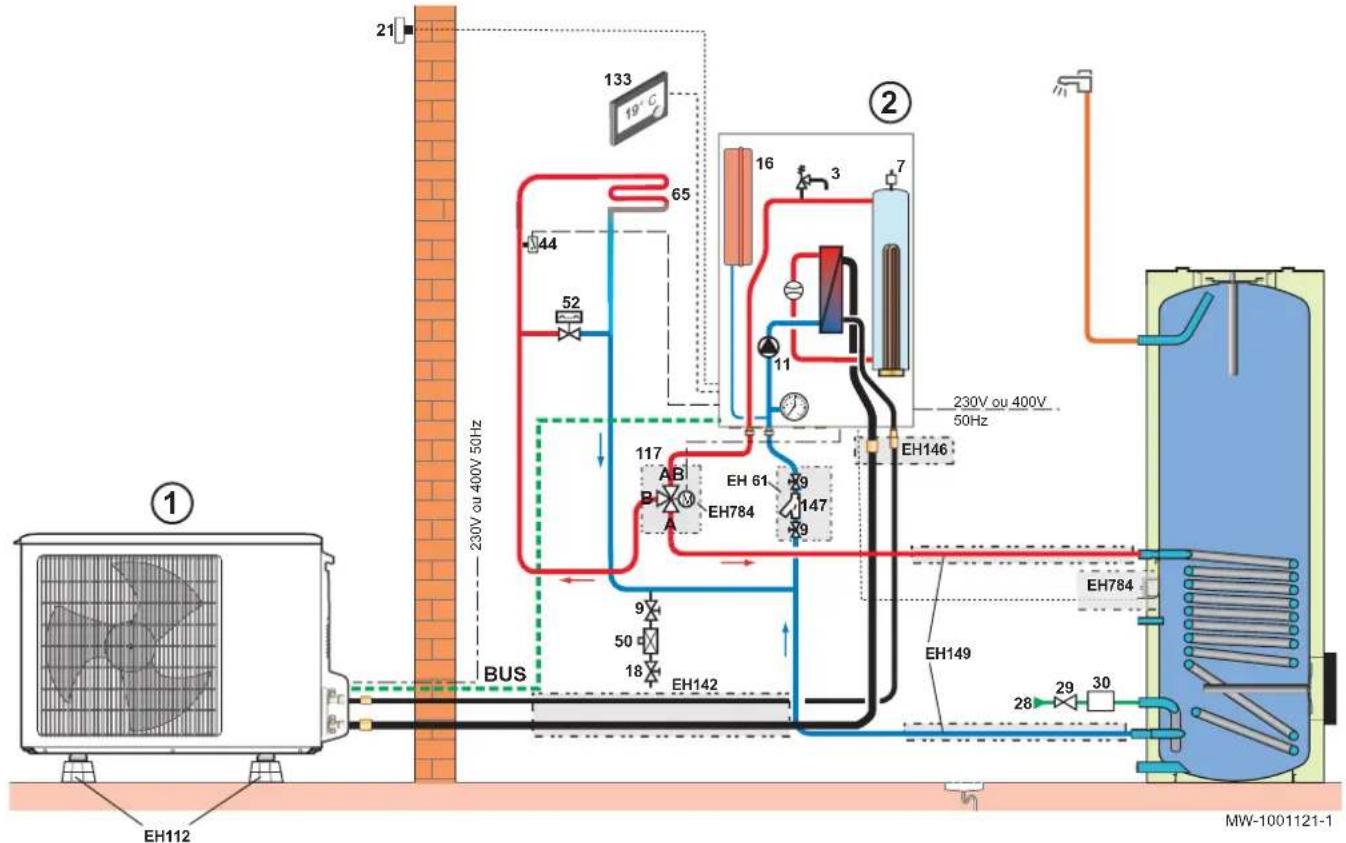

1.2 Esquema de conexiones hidráulicas
Fig.57
Tab.16
| Marca Descripción Marca Descripción | |||
| 1 | Módulo exterior 5 | S0 | Disyuntor |
| 2 | Módulo interior 5 | S2 | Válvula diferencial |
| 3 | Válvula de seguridad 6 | S5 | Circuito de calefaction con grifo mezclador, circuito de calefaction que pueda estar a bajo energia (suelo radiante o radiadores) |
| 7 | Purgador de aire automatico 1 | 117 | Válvula de inversionión motorizada |
| 9 | Válvula de aislimiento 1 | 133 | Termostato de ambiente digital programable |
| 11 | Bomba de calefaction 1 | 147 | Filtro hidráulico de 400 μm (obligatorio) |
| 16 | Vaso de expansión E | EH61 | Filtro hidráulico de 400 μm + válvula de aislimiento |
| 18 | Llenado del circuito de calefaction (Francia: con desconector según la reglamentación vigente) | EH112 | Soporte de pie |
| 21 | Sonda de temperature exterior E | EH142 | Kit de conexión frigorífica 1/2" - 1/4" - Longitud 10 m |
| 28 | Entrada de agua fria sanitaria E | EH146 | Racor adaptador 1/2"-1/4" a 5/8"-3/8" |
| 29 | Reductor de presión E | EH149 | Kit de conexión hidráulica para la bomba de calor y el accumulator de agua caliente sanitaria |
| 30 | Grupo de sécurité calibrado a 7 bar E | EH784 | Válvula de inversionión y sonda de agua caliente sanitaria |
| 44 | Termostato decurity a 65 °C | ||
1.3 Identificacion de la PCI realizada
Existen dos formas de instalar este kit en función de la PCI realizada.
- Acceder a la PCI para revisar el modulo interior.
- Identificacion de la version de PCI realizada:
| Version Imagen de la PCI Véase | ||
| 1 | MW-1001091-1 | Capitulo 1.4 |
| 2 | MW-1001092-1 | Capitulo 1.5 |

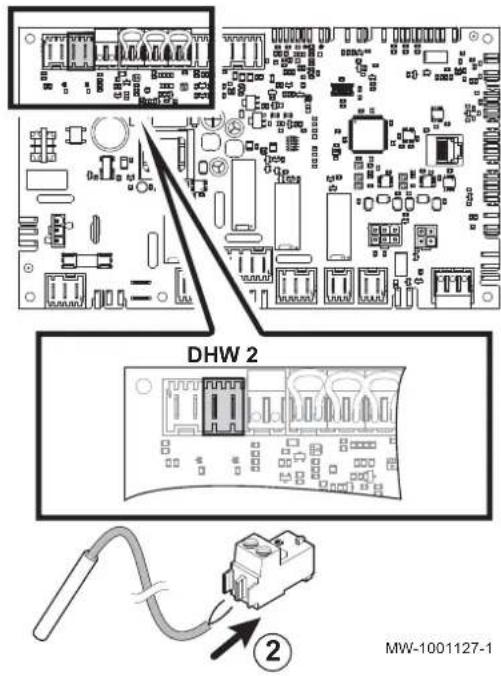

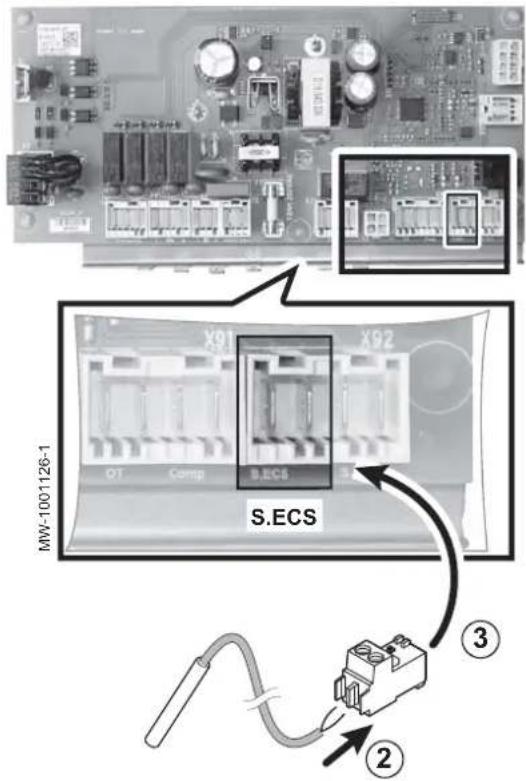

1.4.1 Conexión de la sonda de agua caliente sanitaria
- Tender el cable de la sonda de agua caliente sanitaria a工程技术 de la zona de tendido de 0-40 V en el modulo inferior de la bomba de calor.
Fig.59
- Fijar el conector en los cables.
Importante Importante
Para este kit, el conector se suministra con la bolsa de la documentacion.
- Enchufar el conector a la terminal S.ECS de la PCI.

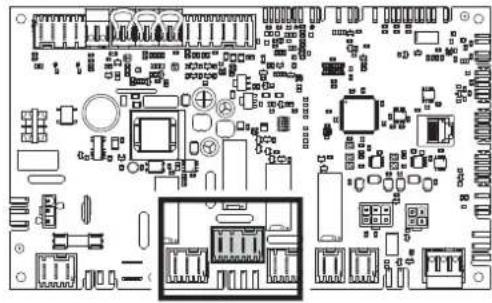

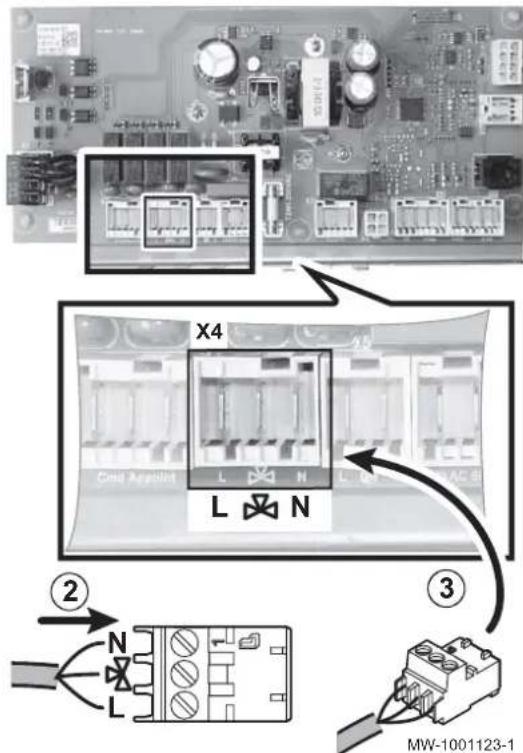

1.4.2 Conexión de la valvula de inversionión
Fig.60
MW-1001122-1
- Tender el cable de la valvula a工程技术 de la zona de tendido de 230-400 V en el modulo interior de la bomba de calor.
Fig.61
- Fijar el conector en los cables.
L Negro: tension de control
Marrón: tension continua
N Azul:neutro
Importante Importante
Para este kit, el conector se suministra con la bolsa de la documento.
- Enchufar el conector a la terminal X4 de la PCI.
1.4.3 Ajuste de la regulación
Solo el personalrial可能导致epuede acceder a la informacion y losajustes delmenuInstalador.
- Ajustar el parametro R-1 a 1 en el menu f
- SeLECTIONAR el modo de funciona aadeuado para la instalacion pulsando la tecla dos vezes.
Consejo
Manual de instalación de la bomba de calor.
1.5 Módulo interior con PCI - Version 2
Fig.62
1.5.1 Conexión de la sonda de agua caliente sanitaria
- Tender el cable de la sonda de agua caliente sanitaria a工程技术 de la zona de tendido de 0-40 V en el modulo interior de la bomba de calor.
Fig.63
- Fijar el conector en los cables.
Importante Importante
Se ha fjado el conector en la PCI.
En este caso, no se necesitan los conectores suministrados con la Bolsa de la documento.
Fig.64

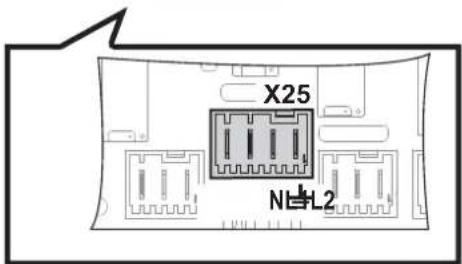

1.5.2 Conexión de la valvula de inversionión
- Tender el cable de la valvula a工程技术 de la zona de tendido de 230-400 V en el modulo interior de la bomba de calor.
Fig.65
MW-1001124-1
- Fijar el conector en los cables.
L1 Negro: tension de control
L2 Marrón: tension continua
N Azul:neutro
Importante Importante
Se ha fjado el conector en la PCI.
En este caso, no se necesitan los conectores suministrados con la Bolsa de la documento.
1.5.3 Ajuste de la regulación
Al encender la instalación por primera vez, consultar el capítulo "Uso del asistente de instalación para el panel de control" en el manual de instalación para la bomba de calor.
- SeLECTIONAR el tipo de instalacion deseada:
Tab.17
| Tipo de instalación N.° | |
| 1 circuito de calefacción directo y 1 accumulator de agua caliente sanitaria | 02 |
| 1 circuito de calefacción directo, 1 accumulator de agua caliente sanitaria y 1 circuito de calefacción por sueño radiante con grifo mezclado | 04 |
| 1 circuito de calefacción directo por sueño radian- te y 1 accumulator de agua caliente sanitaria | 06 |
Consejo
Manual de instalación de la bomba de calor.

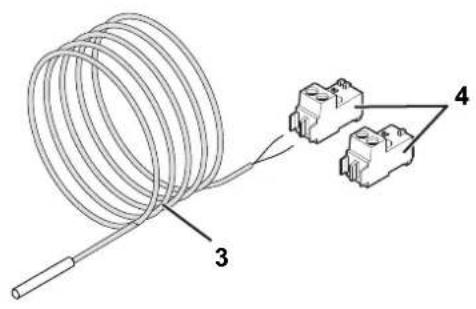

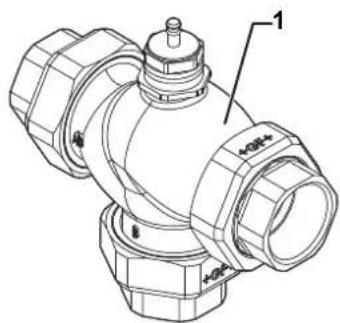

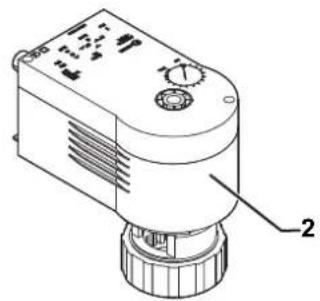

1.6 Listas de piezas de recambio
Fig.66
MW-1001128-1
Tab.18
| Marca Referencia Descripción | |
| 1 300012321 | Válvula de inversionión |
| 2 300012320 | Motor de válvula de inversionión |
| 3 95362448 | Sonda KVT60, longitudinal 5 m |
| 4 300021727 | Conector de sonda RAST 5 - X2 - para PCI version 1 |
| 4 300008957 | Conector de sonda RAST 5 - X2 - para PCI version 2 - EHC |
| 5 300021723 | Conector RAST 5 - x4 - para válvula de tres vías - para PCI version 1 |
| 5 7685026 C | onector RAST 5 - x4 - para válvula de tres vías - para PCI version 2 - EHC |
