Platinum BC iPlus V200 R32 - Wärmepumpe Baxi - Kostenlose Bedienungsanleitung

Produkttyp	Wärmepumpe
Marke	Baxi
Modell	Platinum BC iPlus V200 R32
Kältemittel	R32
Stromversorgung	Einphasig 230 V / 50 Hz
Anzahl der Heizkreise	Bis zu 2 Kreise (direkt und gemischt)
Trinkwassererwärmung	Mit Trinkwassererwärmer (optional)
Regelungsart	Elektronisch, mit Außenfühler und Witterungsregelung
Umschaltventil	Integriert für reversiblen Betrieb (Heizen/Kühlen)
Maximale Vorlauftemperatur Heizung	Bis zu 60 °C (je nach Konfiguration variabel)
Frostschutz	Integriert, mit Sicherheitsthermostaten
Sicherheitsventil	Auf 7 bar am Trinkwasserkreis eingestellt
Hydraulikfilter erforderlich	400 µm am Heizkreislauf
Regelmäßige Wartung	Reinigung der Filter, jährliche Überprüfung durch Fachkraft
Ersatzteile	Umschaltventil, Motor, Fühler, Steckverbinder (Referenzen vorhanden)
Gewicht Inneneinheit	Ca. 45 kg (Schätzung)
Abmessungen Inneneinheit	Ca. 600 x 800 x 400 mm (Schätzung)
Seitenanzahl der Anleitung	84 Seiten
Verfügbare Sprachen	FR, DE, EN, ES, IT, NL, PL, PT

Häufig gestellte Fragen - Platinum BC iPlus V200 R32 Baxi

Wie montiere ich das Umschaltventil?

Befolgen Sie das Hydraulikanschlussschema. Das Ventil muss am Innengerät montiert werden, unter Beachtung der Kabelführung (230-400 V für das Ventil, 0-40 V für den Fühler). Konsultieren Sie die Anleitung für den genauen Anschluss an der Leiterplatte.

Wie schließe ich den Trinkwasserfühler an?

Führen Sie das Kabel des Fühlers durch den 0-40 V-Kabelkanal des Innengeräts. Montieren Sie den mitgelieferten Stecker auf die Drähte und schließen Sie ihn an die Klemme S.ECS der Leiterplatte an.

Wie konfiguriere ich die Regelung?

Der Zugang zum Installateur-Menü ist Fachleuten vorbehalten. Stellen Sie den Parameter P^2 1 auf 1, um das Umschaltventil zu aktivieren. Wählen Sie den Anlagentyp entsprechend Ihrer Konfiguration (direkter Kreis, gemischter Kreis, Trinkwasser).

Welche Installationstypen sind möglich?

Sie können wählen zwischen: 1 direkter Heizkreis + Trinkwasser (Typ 02), 1 direkter Kreis + 1 gemischter Kreis + Trinkwasser (Typ 04) oder 1 direkter Fußbodenkreis + Trinkwasser (Typ 06).

Wie erkenne ich die Version der Leiterplatte?

Greifen Sie auf die Leiterplatte des Innengeräts zu. Die Version wird durch die Teilenummer angezeigt: MW-1001091-1 für Version 1, MW-1001092-1 für Version 2.

Welche Ersatzteile sind verfügbar?

Die wichtigsten Teile umfassen: Umschaltventil (300012321), Ventilmotor (300012320), Fühler KVT 60 (95362448) und RAST 5-Steckverbinder spezifisch für jede Leiterplattenversion.

Wie entlüfte ich den Heizkreislauf?

Verwenden Sie den automatischen Entlüfter (Pos. 7 im Schema) am Kreislauf. Stellen Sie sicher, dass das Füllventil (Pos. 18) nach dem Befüllen geschlossen ist, um Undichtigkeiten zu vermeiden.

Wozu dient das Differenzdruckventil?

Das Differenzdruckventil (Pos. 52) hält einen konstanten Differenzdruck im Kreislauf aufrecht und schützt so die Pumpe und die Hydraulikkomponenten.

Wie befülle ich den Heizkreislauf?

Verwenden Sie das Füllventil (Pos. 18) mit einem vorschriftsmäßigen Systemtrenner. Öffnen Sie das Ventil, füllen Sie bis zum Betriebsdruck (in der Regel 1,5 bar kalt) und schließen Sie es dann.

Wo finde ich die vollständige Installationsanleitung?

Die Anleitung ist als PDF auf notice-facile.com verfügbar. Sie umfasst 84 Seiten mit Schaltplänen, Regelungsparametern und Ersatzteillisten.

BEDIENUNGSANLEITUNG Platinum BC iPlus V200 R32 Baxi

1 Umschaltventil und Warmwasserfuhler 13

1.1 Montieren des Umschaltventils 13
1.2 Hydraulicisches Anschlusssschema 14
1.3 Identifizieren der verwendeten Leiterplatte 14
1.4 Innenmodul mit Leiterplatte - Version 1 15

1.4.1 Anschlieben des WarmwasserfuHLers 15
1.4.2 Anschlieben des Umschaltventils 16
1.4.3 Einstellen der Regelung 17

1.5 Innenmodul mit Leiterplatte - Version 2 17

1.5.1 Anschlieben des Warmwasserfuhlers 17
1.5.2 Anschlieben des Umschaltventils 18
1.5.3 Einstellen der Regelung 19

1.6 Ersatzteillisten 20

1 Umschaltventil und Warmwasserfuhler

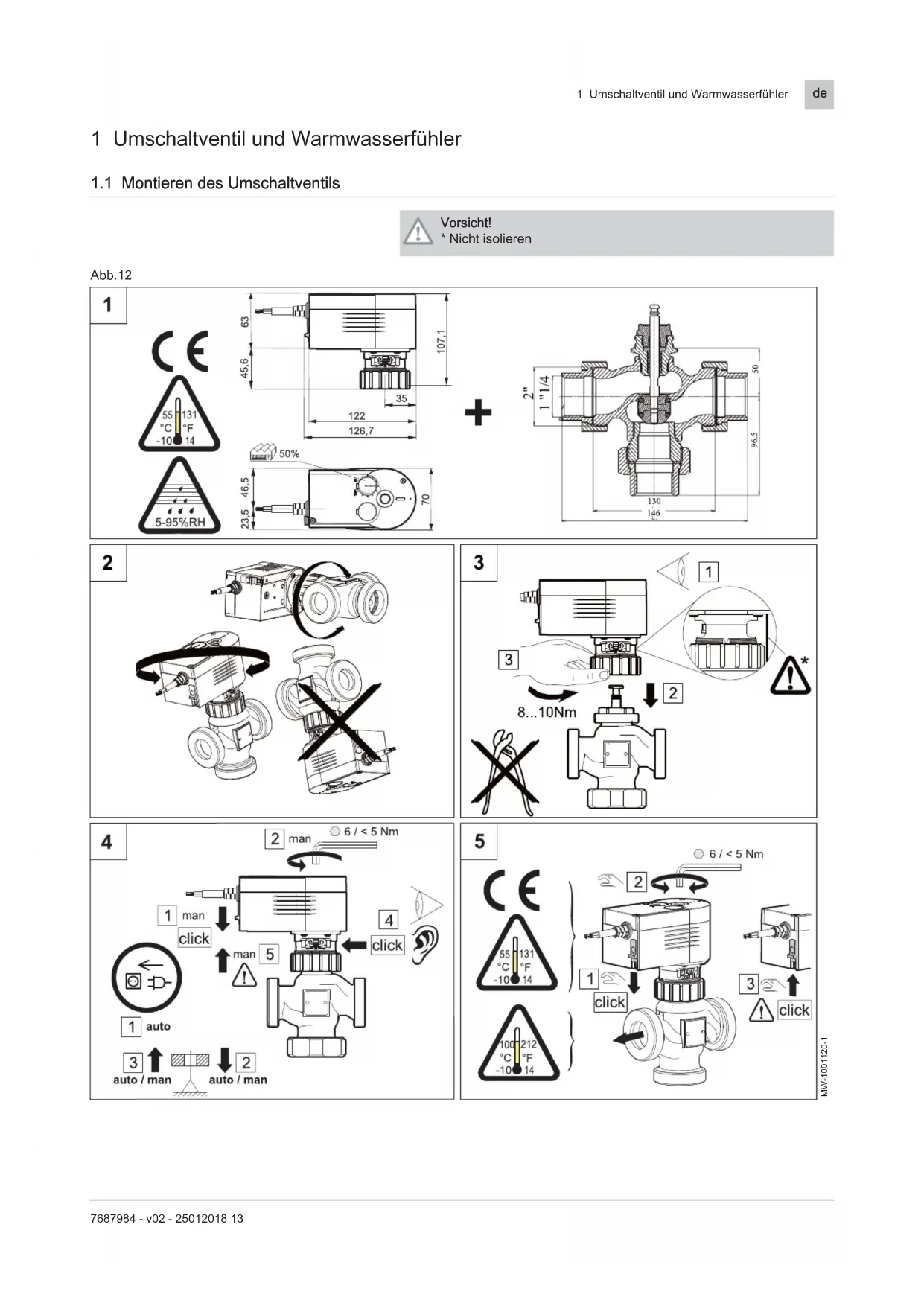

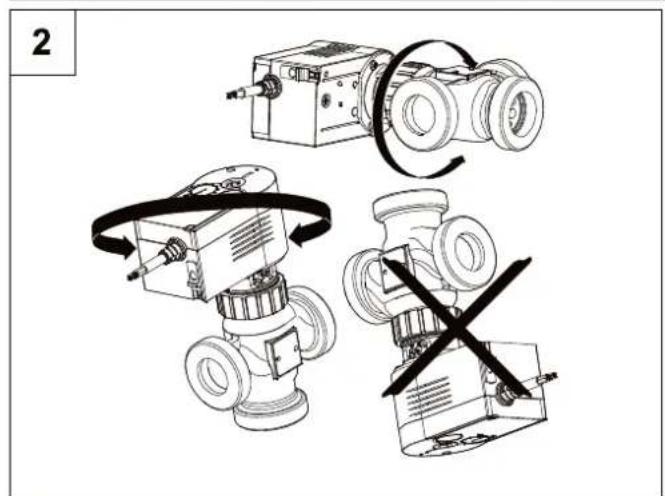

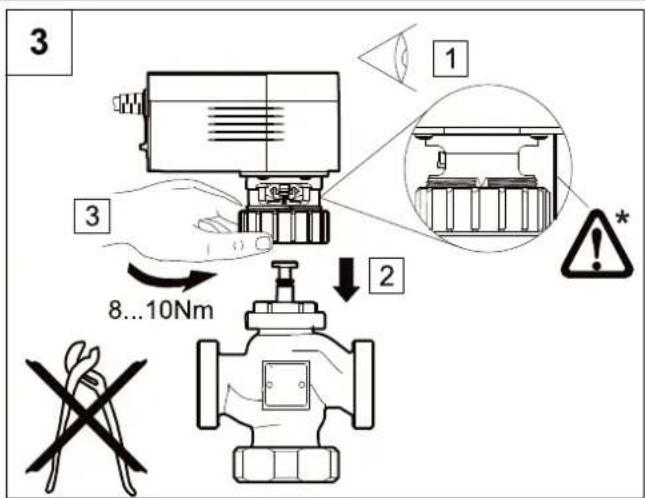

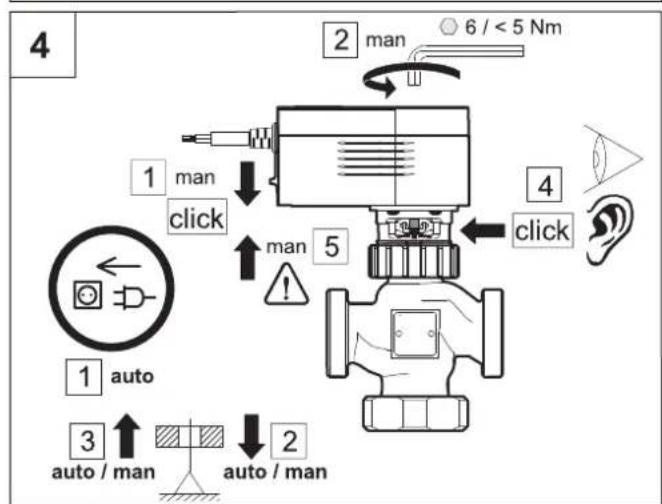

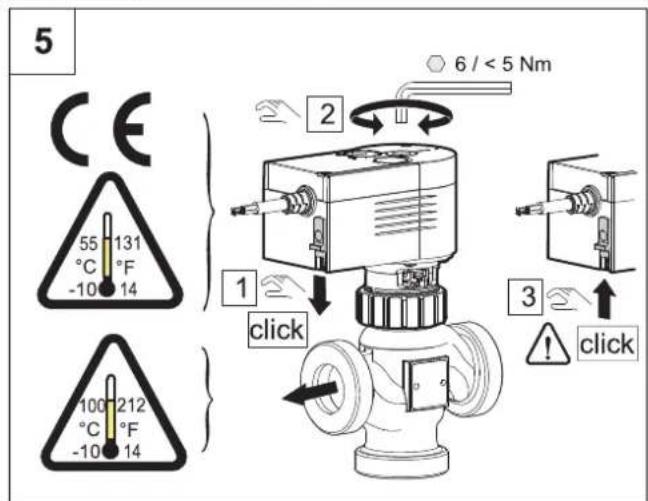

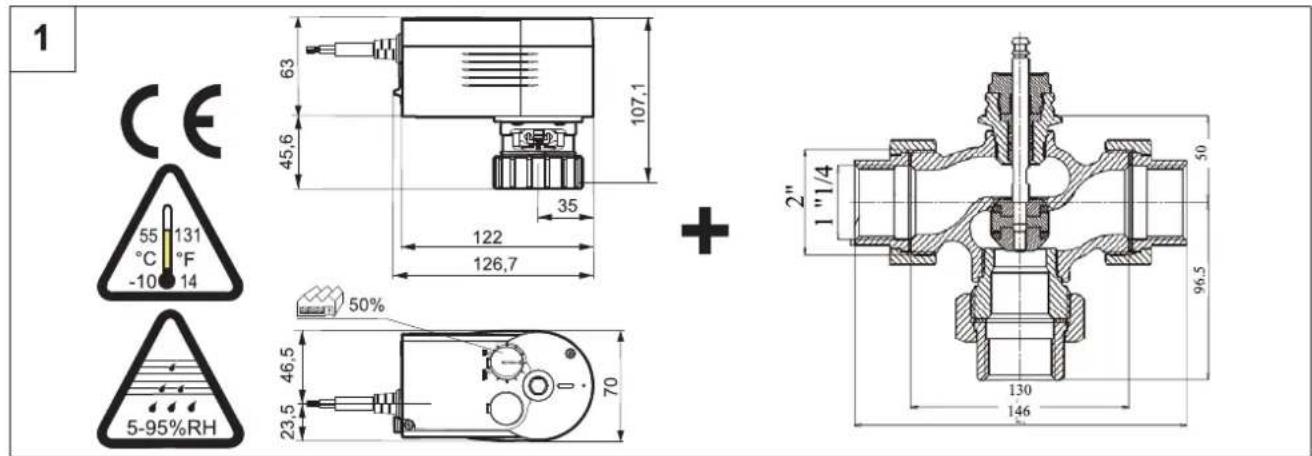

1.1 Montieren des Umschaltventils

Vorsicht!

• Nicht isolieren

Abb.12

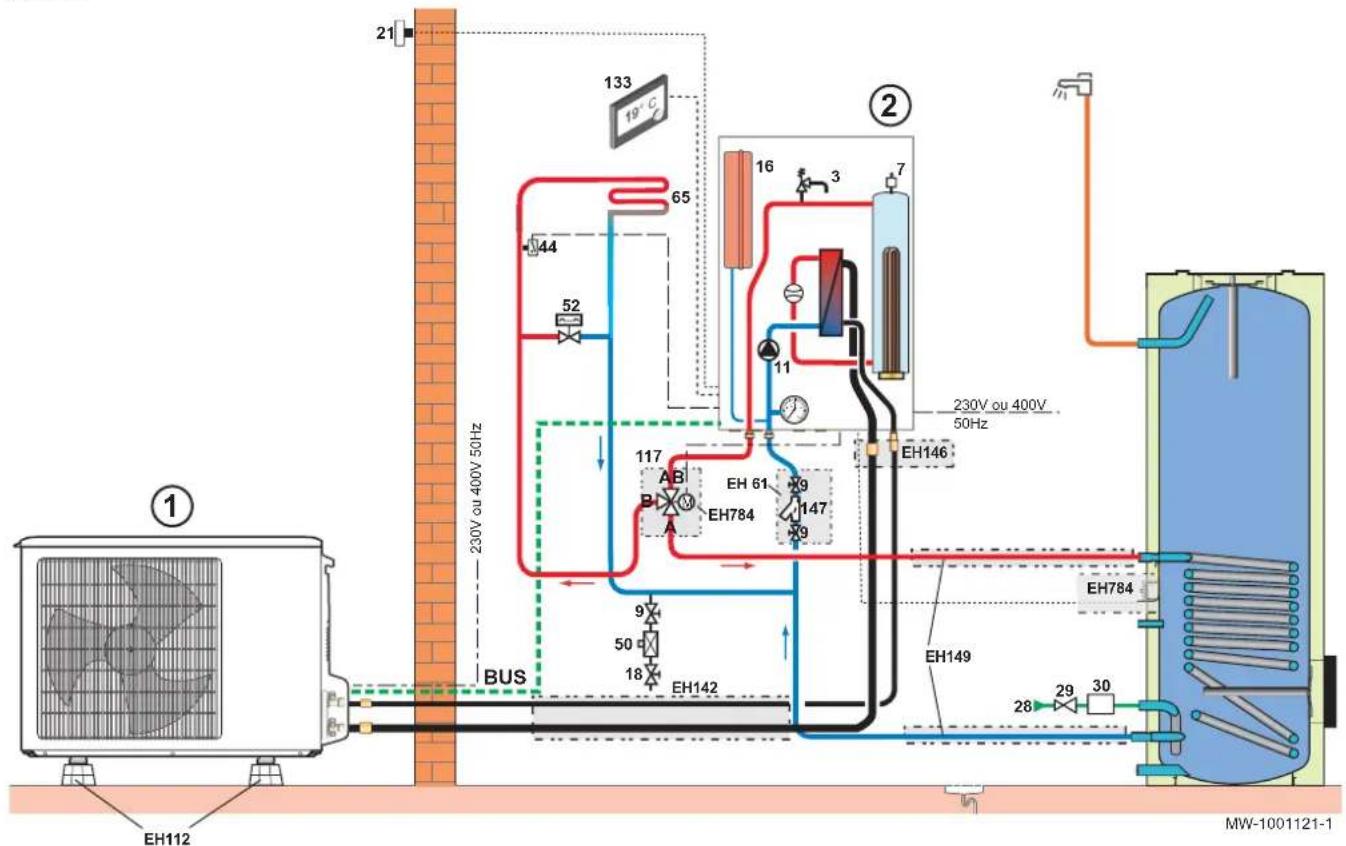

1.2 Hydraulisches Anschlusssschema

Abb.13

Tab.4

Pos. Nr.	Beschreibung Pos. Nr.	Beschreibung
1	Außenmodul 5	50	Abspperrventil
2	Innenmodul 5	52	Differenzdruckventil
3	Sicherheitsventil 6	65	Heizkreis mit Mischventil, kann Niedertemperatur-kreis sein (Fußbodenheziehung oder Heizkörper)
7	Automatischer Schnellentlüfter 1	117	Umschaltventil mit Stellmotor
9	Abspperrventil 1	133	Programmierbarer digitaler Raumthermostat
11	Heizungspumpe 1	147	400 μm Hydraulikfilter (notwendig)
16	Ausdehnungsgefäß E	EH61	400 μm-Hydraulikfilter + Abspperrventil
18	Einfüllvorrichtung für die Anlage (Frankreich: mit Rohrtrenner entsprechend Bestimmungen)	EH112	Sockel für Bodenaufstellung
21	Außentemperaturfähler E	EH142	Set für Kührohrverbindung 1/2" - 1/4" - Länge 10 m
28	Kaltwasseranschluss E	EH146	Adapterfitting 1/2"- 1/4" auf 5/8"- 3/8"
29	Druckminderer E	EH149	Hydraulisches Anschlussset für Wärmpumpe und Warmwasserspeicher
30	Geeiche Sicherheitsgruppe für 7 bar E	EH784	Umschaltventil und Warmwasserfähler
44	Sicherheitsthermostat 65 °C

1.3 Identifizieren der verwendeten Leiterplatte

Es gibt zwei Arten, diesen Set zu installmenten, je nachdem, welche Leiterplatte verwendet wird.

1. Auf die Leiterplatte für das Innenmodul zugreifen.
2. Identifizieren der verwendeten Leiterplattenversion:

Version Bild	der Leiterplatte Siehe
1	MW-1001091-1	Kapitel 1.4
2	MW-1001092-1	Kapitel 1.5

1.4 Innenmodul mit Leiterplatte - Version 1

Abb.14

MW-1001125-1

1.4.1 Anschlieben des Warmwasserfuhlers

1. Das Kabel des Warmwasserfuhlers in dem 0-40 V Kabelkanal am Wärmepumpen-Innenmodul verlegen.

Abb.15

1. Die Klemmleiste an den Kabeln anbringen.

Wichtig: Die Kler

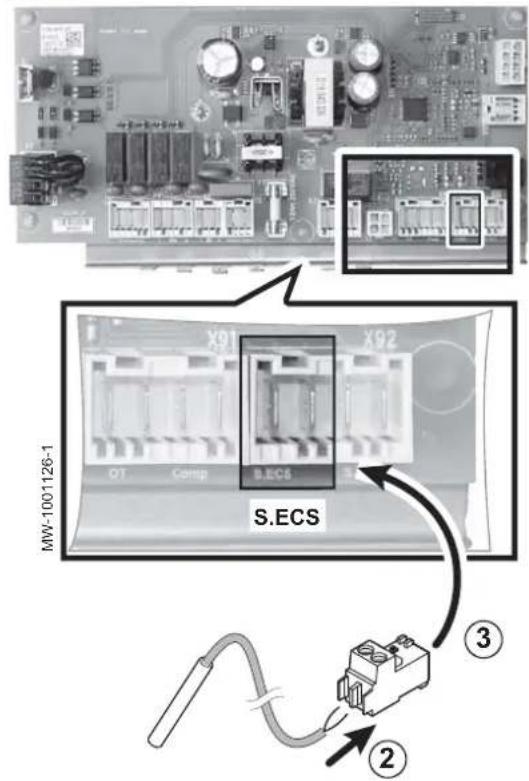

1. Die Klemmleiste an die Klemme S.ECS auf der Leiterplatte anschließen.

1.4.2 Anschließlich des Umschaltventils

Abb.16

1. Das Ventilkabel in dem 230-400 V Kabelkanal am Wärmpumpen-Innenmodul verlegen.

Abb.17

1. Die Klemmleiste an den Kabeln anbringen.

Schwarz: Steuerspannung

Braun: Gleichspannung

Blau: Neutralleiter

Wichtig:

Die Klemmleiste befindet sich im Beipack diesen Sets.

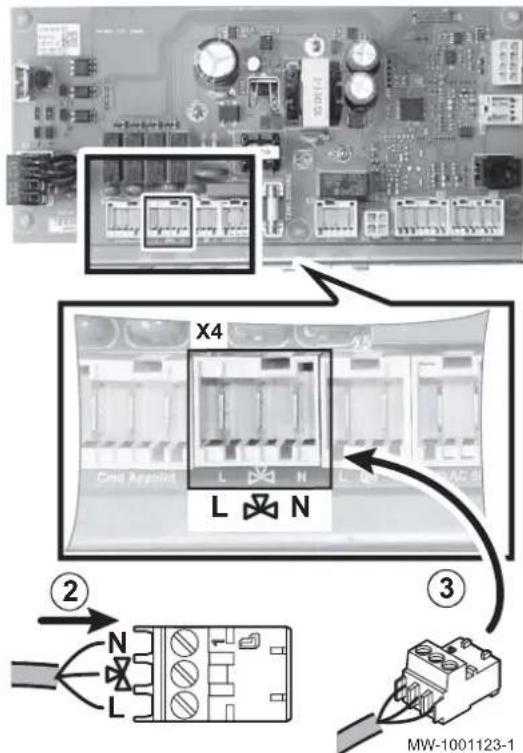

1. Die Klemmleiste an die Klemme X4 auf der Leiterplatte anschließen.

1.4.3 Einstellen der Regelung

Die Informationen und Einstellungen im Fachhandwerkermenü sind nur für qualifizierte Fachleute zugänglich.

1. Den Parameter P1P1 im Menu auf 111 stellen.
2. Die korrekte Betriebsart für die Anlage durch zweimaliges Drückend der Taste auswahlen.

Verweis:

Installationsanleitung der Wärmepumpe.

1.5 Innenmodul mit Leiterplatte - Version 2

Abb.18

MW-1001125-1

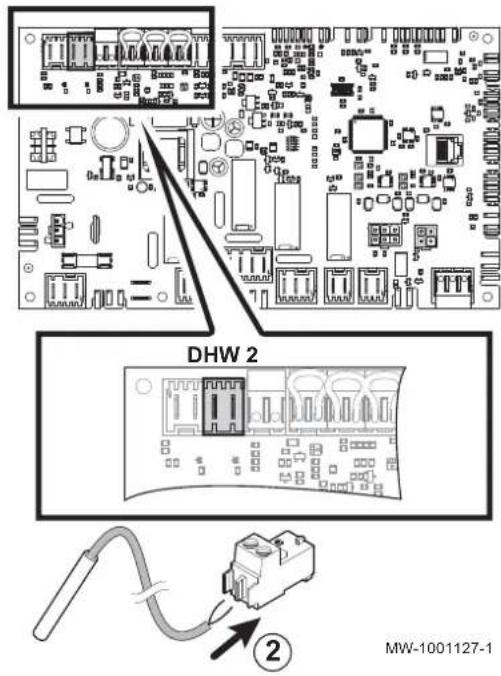

1.5.1 Anschlieben des Warmwasserfuhlers

1. Das Kabel des Warmwasserfuhlers in dem 0-40 V Kabelkanal am Wärmepumpen-Innenmodul verlegen.

Abb.19

1. Die Klemmleiste an den Kabeln anbringen.

Die Klemmleiste ist an der Leiterplatte angebracht.
In diesen Fall sind die im Beipack enthaltenen Klemmleisten nicht erforderlich.

Abb.20

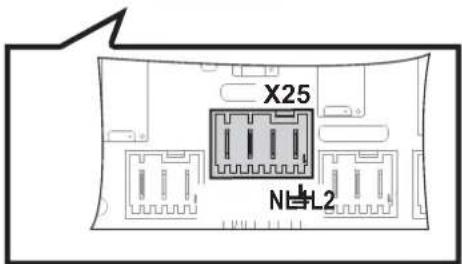

1.5.2 Anschlieben des Umschaltventils

1. Das Ventilkabel in dem 230-400 V Kabelkanal am Wärmpumpen-Innenmodul verlegen.

Abb.21

MW-1001124-1

1. Die Klemmleiste an den Kabeln anbringen.

L1 Schwarz: Steuerspannung
L2 Braun:Gleichspannung
N Blau: Neutraleiter

Wichtig: Die Kler

Wichtig: Die Klemmleiste ist an der Leiterplatte angebracht.

In diesen Fall sind die im Beipack enthaltenen Klemmleisten nicht erforderlich.

1.5.3 Einstellen der Regelung

Beim ersten Einschalten der Anlage siehe Kapitel „Verwenden des Installationsassistenten für das Schaltfeld" in der Installationsanleitung der Wärmpumpe.

1. Den gewünschten Anlagentyp auswahlen:

Tab.5

Anlagentyp Nr.
1 ungemischter Heizkreis und 1 Warmwasser-speicher	02
1 ungemischter Heizkreis und 1 Warmwasser-speicher und 1 Heizkreis für Fußbodenheziehung mit Mischventil	04
1 ungemischter Heizkreis für Fußbodenheziehung und 1 Warmwasserspeicher	06

Verweis:

Installationsanleitung der Wärmepumpe.

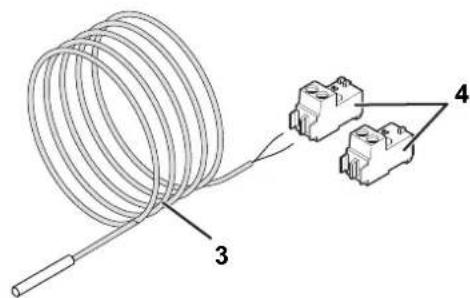

1.6 Ersatzteillisten

Abb.22

MW-1001128-1

Tab.6

Pos. Nr. Verweis Beschreibung

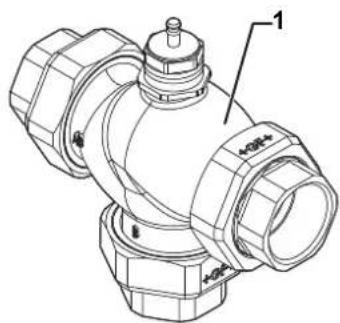

1 30001232	1 Umschaltventil

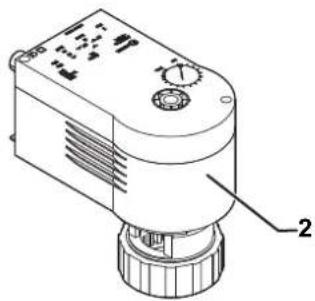

2 30001232	0 Steuermotor Umschaltventil
3 95362448	KVT60 Sensor, Länge 5m
4 30002172	7 RAST5-Fühlersteckverbinder X2 für Leiterplatte Version 1
4 30000895	7 RAST5-Fühlersteckverbinder X2 für Leiterplatte Version 2 - EHC
5 30002172	3 RAST5-Stecker x4 für 3-Wege-Ventil für Leiterplatte Version 1
5 7685026	RAST5-Stecker x4 für 3-Wege-Ventil für PCB Version 2 - EHC
