Produkttyp	Luft-Wasser-Wärmepumpe
Marke	Baxi
Modell	Platinum BC iPlus V200
Stromversorgung	230 V / 400 V Drehstrom, 50 Hz
Nennheizleistung	10,0 kW (A7/W35)
COP (A7/W35)	3,5
Kältemittel	R410A
Abmessungen Außengerät (H x B x T)	900 x 800 x 300 mm
Gewicht Außengerät	80 kg
Schallpegel (Außengerät)	55 dB(A)
Außenbetriebsbereich	-20 °C bis +35 °C
Installationstyp	Split (Innengerät + Außengerät)
Hauptfunktionen	Heizen, Kühlen, Warmwasserbereitung (über optionales Kit)
Regelung	Digitales Bedienfeld mit Installationsassistent
Wartung und Reinigung	Lüftungsgitter mit einem weichen Tuch reinigen; Kältekreis jährlich von einem Fachmann überprüfen lassen.
Ersatzteile und Reparierbarkeit	Umschaltventil, Ventilmotor, Sonde KVT60, Steckverbinder (Art.-Nr. 300012321, 300012320, 95362448, 300021727, usw.)
Sicherheit	Sicherheitsthermostat 65°C; Sicherheitsgruppe auf 7 bar eingestellt; Differenzdruckventil; Trenner
Garantie	2 Jahre (Teile und Arbeit)

Häufig gestellte Fragen - Platinum BC iPlus V200 Baxi

Wie schließe ich die Warmwasserfühler an Version 1 der elektronischen Platine an?

Führen Sie das Kabel durch den 0-40 V-Durchgang des Innengeräts. Montieren Sie den mitgelieferten Stecker auf die Drähte und schließen Sie ihn an die Klemme S.ECS der Platine an.

Wie schließe ich das Umschaltventil an Version 1 an?

Führen Sie das Kabel durch den 230-400 V-Durchgang. Montieren Sie den Stecker (schwarzer Draht = Steuerung, braun = Dauerstrom, blau = Neutralleiter) und schließen Sie ihn an die Klemme X4 der Platine an.

Welchen Parameter muss ich an Version 1 nach Installation des Kits einstellen?

Stellen Sie Parameter P1 im Menü f auf 1. Wählen Sie dann den passenden Betriebsmodus durch zweimaliges Drücken der Taste .

Wie erkenne ich die Version der elektronischen Platine?

Greifen Sie auf das Innengerät zu und überprüfen Sie die Optik: Version 1 = Artikelnummer MW-1001091-1, Version 2 = MW-1001092-1.

Wie ist das typische hydraulische Anschlussschema?

Das Außengerät wird über Kältemittelleitungen (1/2" - 1/4") an das Innengerät angeschlossen. Der Heizkreis umfasst ein Differenzdruckventil, ein Ausdehnungsgefäß, einen automatischen Entlüfter und einen Trenner. Siehe Schema Abb.2 und Tabelle der Kennzeichnungen.

Wie lautet die Ersatzteilliste für das Kit Umschaltventil + Sonde?

Umschaltventil (Art.-Nr. 300012321), Ventilmotor (300012320), Sonde KVT60 Länge 5m (95362448), Steckverbinder je nach Platinenversion.

Wie konfiguriere ich die Regelung an Version 2?

Bei der ersten Inbetriebnahme den Installationsassistenten verwenden. Wählen Sie den Installationstyp: 02 (1 Direktkreis + WW), 04 (Direkt + WW + gemischter Fußboden) oder 06 (Direktfußboden + WW).

Kann die Wärmepumpe ohne WW-Kit betrieben werden?

Ja, die Wärmepumpe arbeitet ohne WW-Kit im Heiz- und Kühlbetrieb. Das Kit ist optional für die Warmwasserbereitung.

Welche elektrische Leistung ist erforderlich?

Stromversorgung 230 V oder 400 V Drehstrom 50 Hz. Ein geeigneter Schutzschalter ist erforderlich (siehe Installationsanleitung).

Wie entlüfte ich den Hydraulikkreis?

Verwenden Sie den automatischen Entlüfter (Kennzeichnung 7 im Schema). Öffnen Sie die Füllventile und entlüften Sie bei Bedarf manuell, bis die Luft entwichen ist.

BEDIENUNGSANLEITUNG Platinum BC iPlus V200 Baxi

1 Umschaltventil und Warmwasserfühler 13

1.1 Montieren des Umschaltventils 13
1.2 Hydraulisches Anschlussschema 14
1.3 Identifizieren der verwendeten Leiterplatte 14
1.4 Innenmodul mit Leiterplatte - Version 1 15

1.4.1 Anschließen des Warmwasserfühlers 15
1.4.2 Anschließen des Umschaltventils 16
1.4.3 Einstellen der Regelung 17

1.5 Innenmodul mit Leiterplatte - Version 2 17

1.5.1 Anschließen des Warmwasserfühlers 17
1.5.2 Anschließen des Umschaltventils 18
1.5.3 Einstellen der Regelung 19

1.6 Ersatzteillisten 20

1 Umschaltventil und Warmwasserfühler

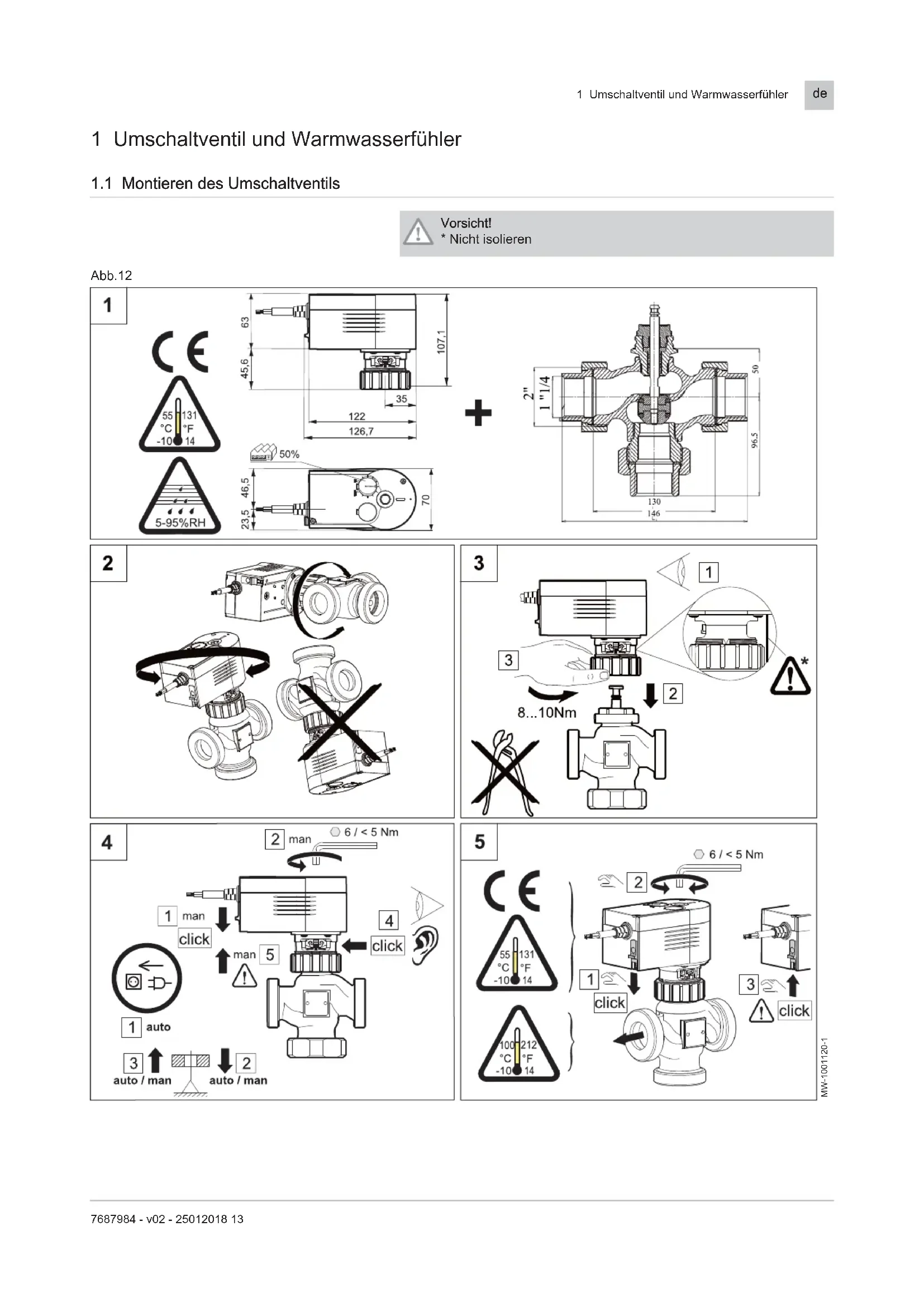

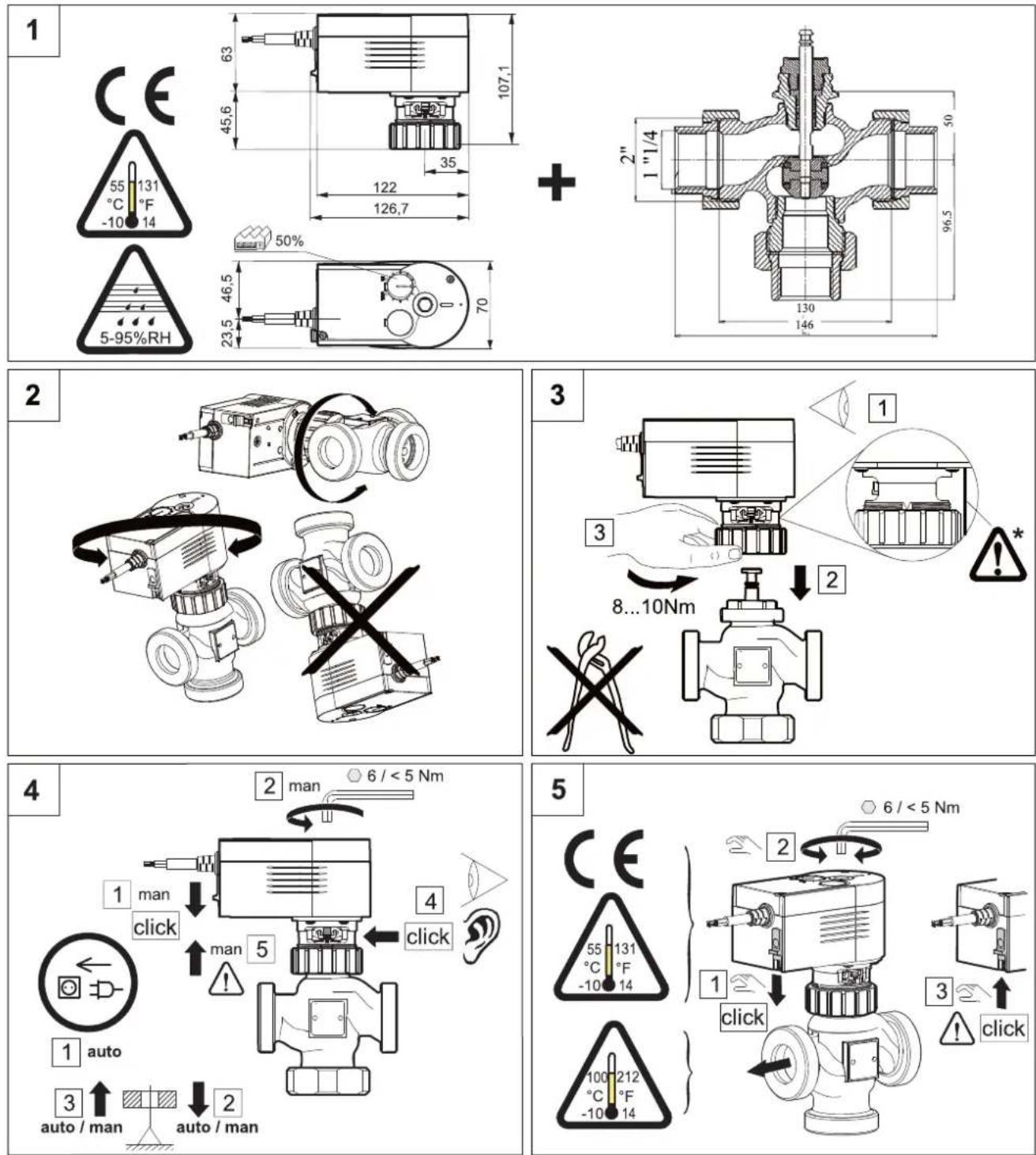

1.1 Montieren des Umschaltventils

Vorsicht!
* Nicht isolieren

Abb.12

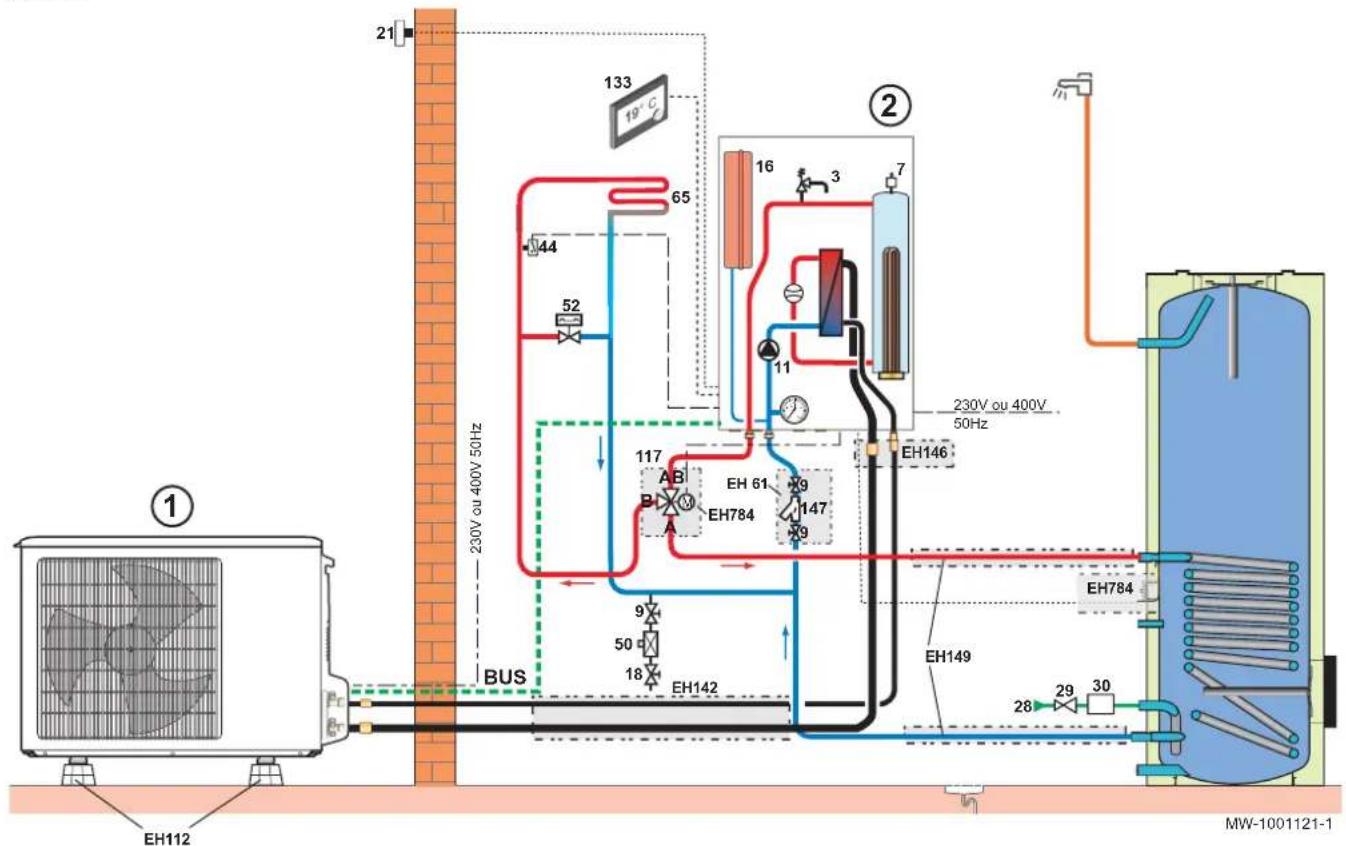

1.2 Hydraulisches Anschlussschema

Abb.13

Tab.4

Pos. Nr.	Beschreibung Pos. Nr. Beschreibung
1	Außenmodul 5	§0	Absperrventil
2	Innenmodul 5	§2	Differenzdruckventil
3	Sicherheitsventil 6	§5	Heizkreis mit Mischventil, kann Niedertemperaturkreis sein (Fußbodenheizung oder Heizkörper)
7	Automatischer Schnellentlüfter 1	¶17	Umschaltventil mit Stellmotor
9	Absperrventil 1	¶33	Programmierbarer digitaler Raumthermostat
11	Heizungspumpe 1	¶47	400 μm Hydraulikfilter (notwendig)
16	Ausdehnungsgefäß E	EH61	400 μm-Hydraulikfilter + Absperrventil
18	Einfüllvorrichtung für die Anlage (Frankreich: mit Rohrtrenner entsprechend Bestimmungen)	EH112	Sockel für Bodenaufstellung
21	Außentemperaturfühler E	EH142	Set für Kühlrohrverbindung 1/2" - 1/4" - Länge 10 m
28	Kaltwasseranschluss E	EH146	Adapterfitting 1/2"- 1/4" auf 5/8"- 3/8"
29	Druckminderer E	EH149	Hydraulisches Anschlusset für Wärmepumpe und Warmwasserspeicher
30	Geeichte Sicherheitsgruppe für 7 bar E	EH784	Umschaltventil und Warmwasserfühler
44	Sicherheitsthermostat 65 °C

1.3 Identifizieren der verwendeten Leiterplatte

Es gibt zwei Arten, dieses Set zu installieren, je nachdem, welche Leiterplatte verwendet wird.

1. Auf die Leiterplatte für das Innenmodul zugreifen.
2. Identifizieren der verwendeten Leiterplattenversion:

Version Bild	der Leiterplatte Siehe
1	MW-1001091-1	Kapitel 1.4
2	MW-1001092-1	Kapitel 1.5

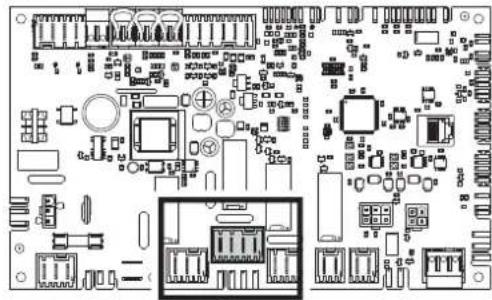

1.4 Innenmodul mit Leiterplatte - Version 1

Abb.14

① 0-40V 230-400V

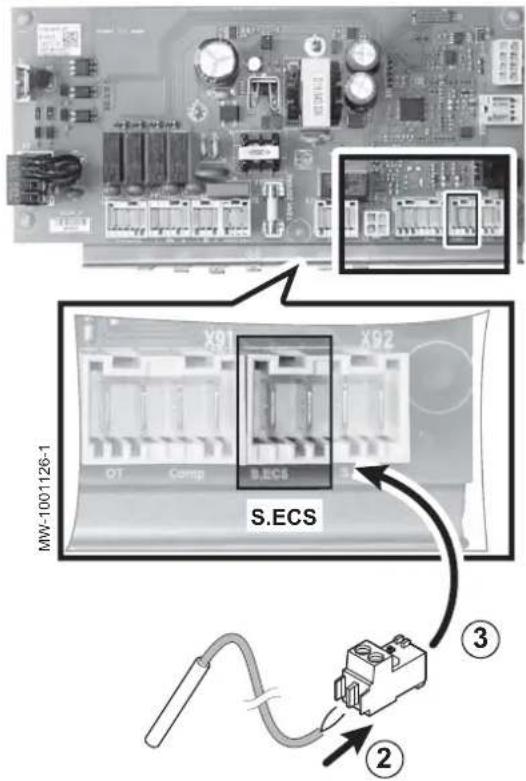

1.4.1 Anschließen des Warmwasserfühlers

1. Das Kabel des Warmwasserfühlers in dem 0-40 V Kabelkanal am Wärmepumpen-Innenmodul verlegen.

Abb.15

1. Die Klemmleiste an den Kabeln anbringen.

Wichtig:

Die Klemmleiste befindet sich im Beipack dieses Sets.

1. Die Klemmleiste an die Klemme S.ECS auf der Leiterplatte anschließen.

Abb.16

0-40V 230-400V ①

MW-1001122-1

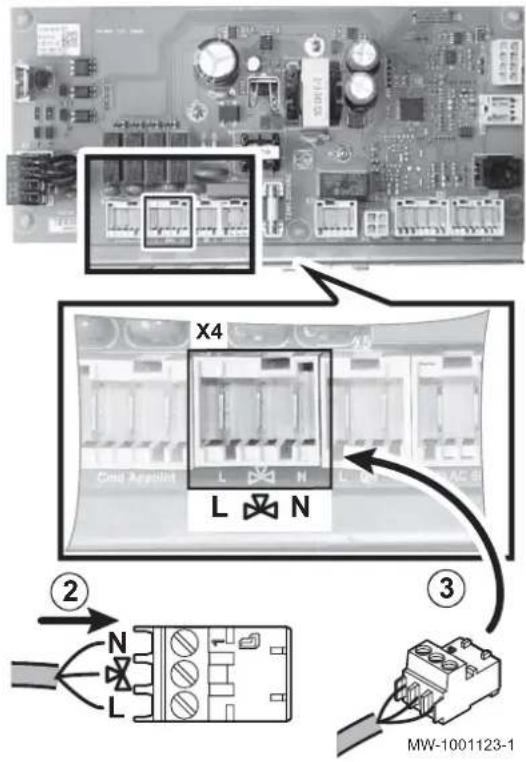

1.4.2 Anschließen des Umschaltventils

1. Das Ventilkabel in dem 230-400 V Kabelkanal am Wärmepumpen-Innenmodul verlegen.

Abb.17

1. Die Klemmleiste an den Kabeln anbringen.

L Schwarz: Steuerspannung

Braun: Gleichspannung

N Blau: Neutralleiter

Wichtig: Die Klemmleiste befindet sich im Beipack dieses Sets.

1. Die Klemmleiste an die Klemme X4 auf der Leiterplatte anschließen.

1.4.3 Einstellen der Regelung

Die Informationen und Einstellungen im Fachhandwerkermenü sind nur für qualifizierte Fachleute zugänglich.

1. Den Parameter P1P1 im Menü fauf 111 stellen.
2. Die korrekte Betriebsart für die Anlage durch zweimaliges Drücken der Taste auswählen.

Verweis: Installationsanleitung der Wärmepumpe.

1.5 Innenmodul mit Leiterplatte - Version 2

Abb.18

① 0-40V 230-400V

MW-1001125-1

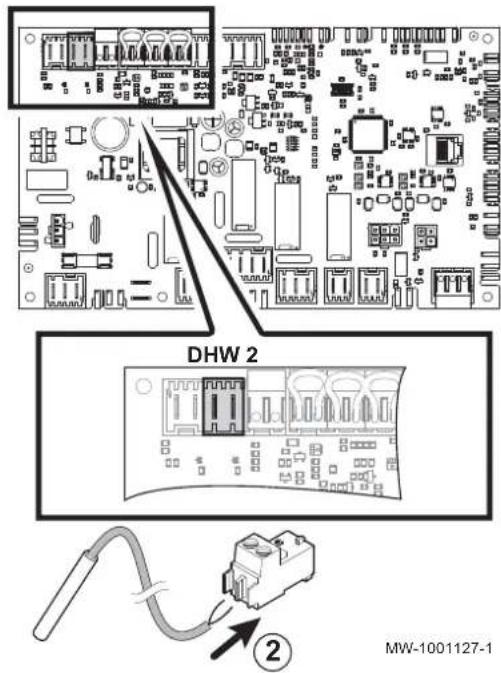

1.5.1 Anschließen des Warmwasserfühlers

1. Das Kabel des Warmwasserfühlers in dem 0-40 V Kabelkanal am Wärmepumpen-Innenmodul verlegen.

Abb.19

DHW 2 MW-1001127-1

1. Die Klemmleiste an den Kabeln anbringen.

Wichtig:

Die Klemmleiste ist an der Leiterplatte angebracht.

In diesem Fall sind die im Beipack enthaltenen Klemmleisten nicht erforderlich.

Abb.20

0-40V 230-400V ①

MW-1001127-1

1.5.2 Anschließen des Umschaltventils

1. Das Ventilkabel in dem 230-400 V Kabelkanal am Wärmepumpen-Innenmodul verlegen.

Abb.21

1. Die Klemmleiste an den Kabeln anbringen.

L1 Schwarz: Steuerspannung
L2 Braun: Gleichspannung
N Blau: Neutralleiter

Wichtig:

Die Klemmleiste ist an der Leiterplatte angebracht.

In diesem Fall sind die im Beipack enthaltenen Klemmleisten nicht erforderlich.

1.5.3 Einstellen der Regelung

Beim ersten Einschalten der Anlage siehe Kapitel „Verwenden des Installationsassistenten für das Schaltfeld“ in der Installationsanleitung der Wärmepumpe.

1. Den gewünschten Anlagentyp auswählen:

Tab.5

Anlagentyp Nr.
1 ungemischter Heizkreis und 1 Warmwasser-speicher	02
1 ungemischter Heizkreis und 1 Warmwasser-speicher und 1 Heizkreis für Fußbodenheizung mit Mischventil	04
1 ungemischter Heizkreis für Fußbodenheizung und 1 Warmwasserspeicher	06

Verweis:

Installationsanleitung der Wärmepumpe.

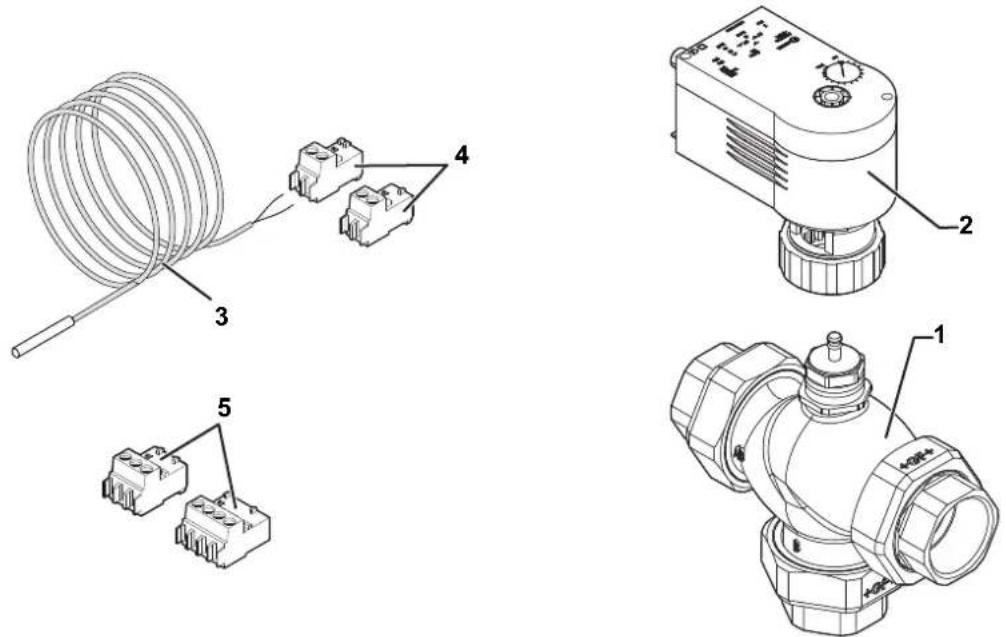

1.6 Ersatzteillisten

Abb.22

MW-1001128-1

Tab.6

Pos. Nr. Verweis Beschreibung
1 300012321 Umschaltventil
2 300012320 Steuermotor Umschaltventil
3 95362448 KVT60 Sensor, Länge 5m
4 300021727 RAST5-Fühlersteckverbinder X2 für Leiterplatte Version 1
4 300008957 RAST5-Fühlersteckverbinder X2 für Leiterplatte Version 2 - EHC
5 300021723 RAST5-Stecker x4 für 3-Wege-Ventil für Leiterplatte Version 1
5 7685026 RAST5-Stecker x4 für 3-Wege-Ventil für PCB Version 2 – EHC
