INSTRUKCJA OBSŁUGI Platinum BC iPlus V200 Baxi

1 Zawór przełączający i czujnik c.w.u. 63

1.1 Montaż zaworu przełączającego 63
1.2 Schemat podłączenia hydraulicznego 64
1.3 Identyfikacja zastosowanej płytki elektronicznej 65
1.4 Moduł wewnętrzny z płytką elektroniczną - wersja 1 65

1.4.1 Podłączenie czujnika c.w.u. 65
1.4.2 Podłączenie zaworu przełączającego 66
1.4.3 Nastawa układu sterowania....67

1.5 Moduł wewnętrzny z płytką elektroniczną - wersja 2 67

1.5.1 Podłączenie czujnika c.w.u....67
1.5.2 Podłączenie zaworu przełączającego 68
1.5.3 Nastawa układu sterowania 69

1.6 Wykaz części zamiennych 70

1 Zawór przełączający i czujnik c.w.u.

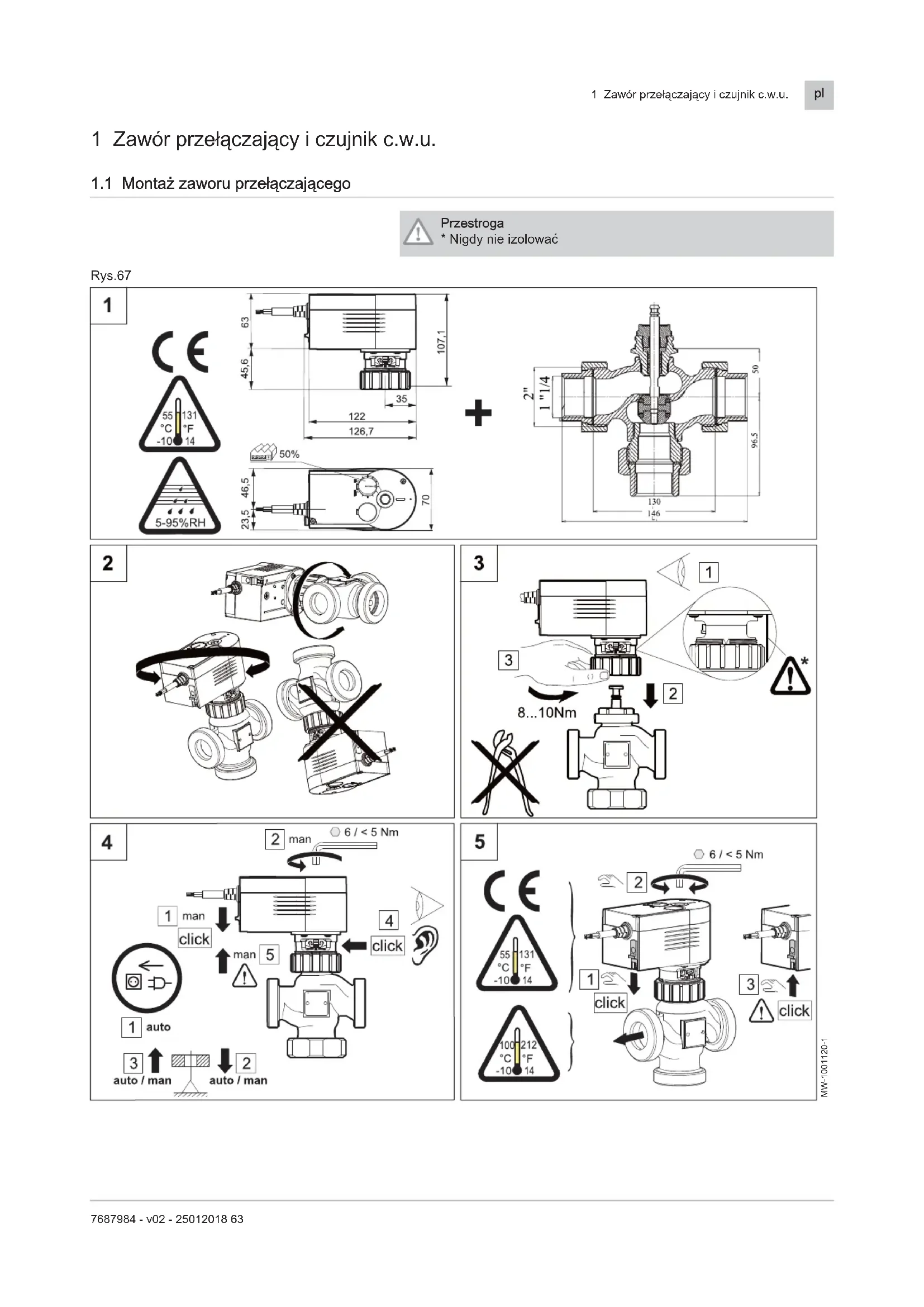

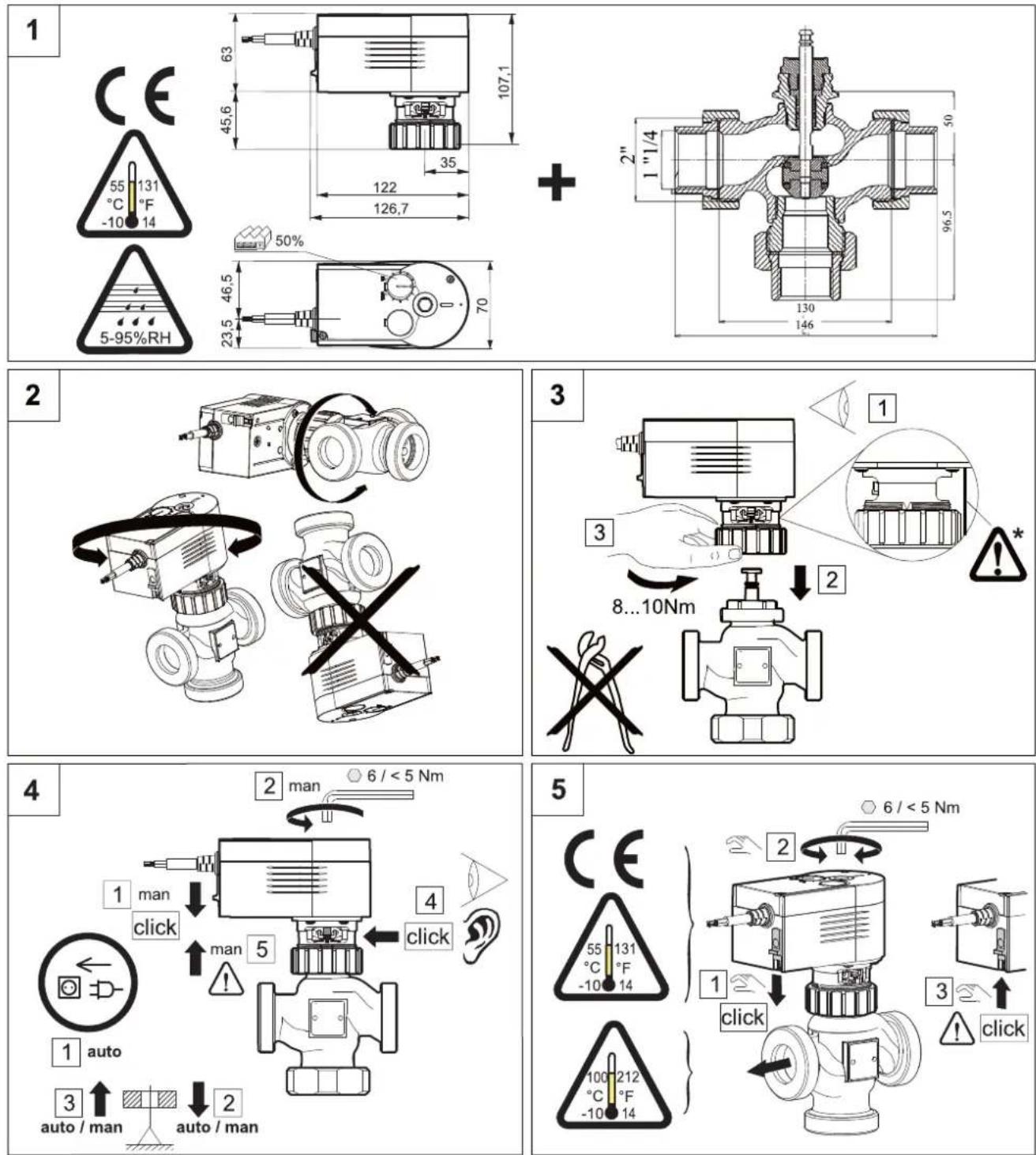

1.1 Montaż zaworu przełączającego

Przestroga
* Nigdy nie izolować

Rys.67

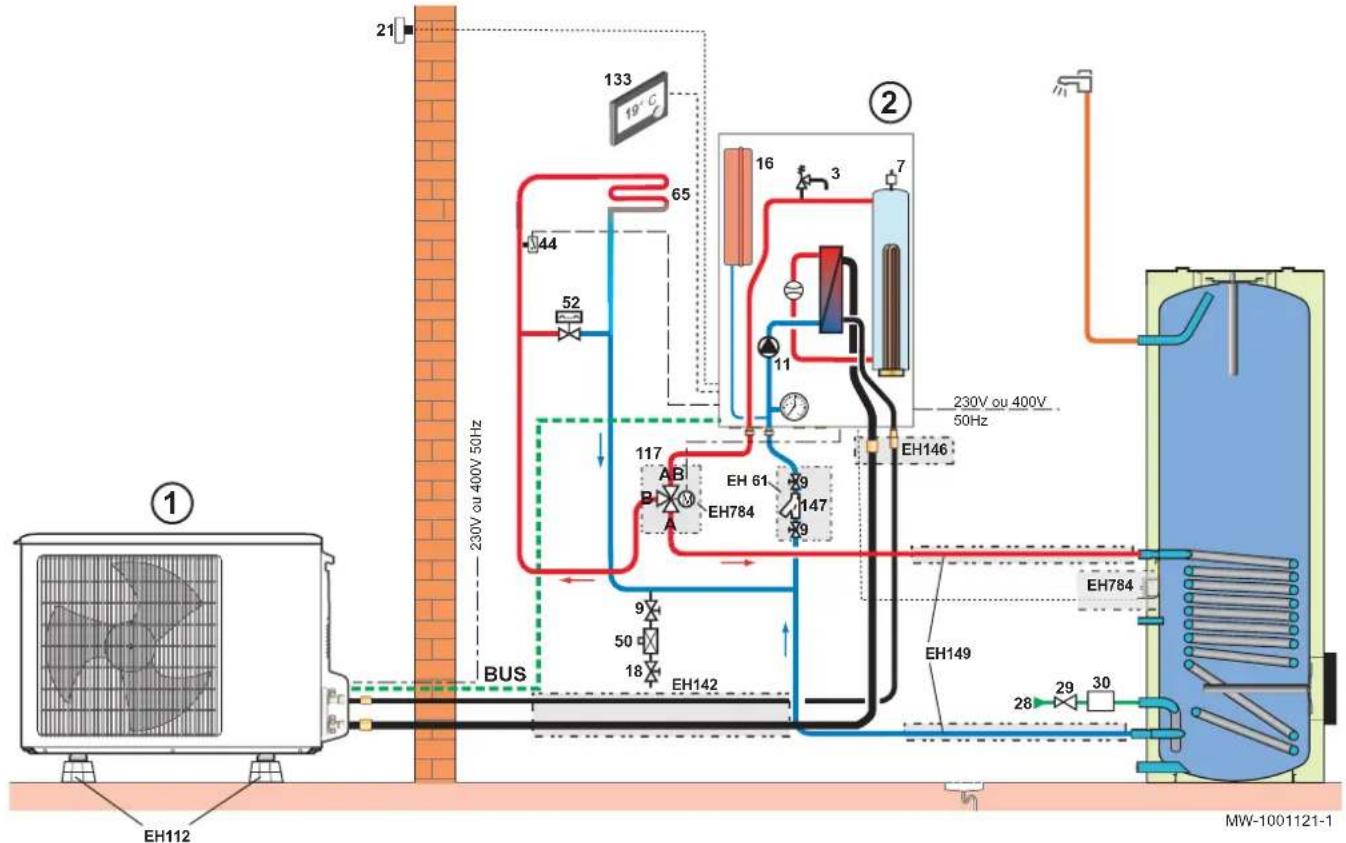

1.2 Schemat podłączenia hydraulicznego

Rys.68

Tab.19

Poz. Opis	Poz. Opis
1	Zespół zewnętrzny 5	50	Zawór antyskażeniowy
2	Moduł wewnętrzny 5	52	Zawór różnicowy
3	Zawór bezpieczeństwa 6	55	Mieszaczowy obieg c.o. może być wykorzystany jako obieg niskotemperaturowy (ogrzewanie podłogo- we lub grzejnikowe)
7	Odpowietrznik automatyczny 1	117	Zawór przełączający z siłownikiem
9	Zawór odcinający 1	133	Programowalny cyfrowy termostat pokojowy
11	Pompa grzewcza 1	147	Filtr hydrauliczny 400 μm (obowiązkowy)
16	Naczynie wzbiorcze E	EH61	Filtr hydrauliczny 400 μm + zawór odcinający
18	Napełnienie obiegu c.o. (Francja: z zaworem antys- każeniowym zależnie od obowiązujących przepi- sów)	EH112	Podstawa do ustawienia na podłodze
21	Czujnik zewnętrzny E	EH142	Zestaw przewodów chłodniczych 1/2"- 1/4" - dłu- gość 10 m
28	Wlot wody zimnej użytkowej E	EH146	Złączka adaptacyjna 1/2"- 1/4" na 5/8"- 3/8"
29	Reduktor ciśnienia E	EH149	Zestaw hydraulicznej armatury połączeniowej dla pompy ciepła i podgrzewacza c.w.u.
30	Grupa bezpieczeństwa skalibrowana na 7 bar E	EH784	Zawór przełączający i czujnik c.w.u.
44	Termostat zabezpieczający 65°C

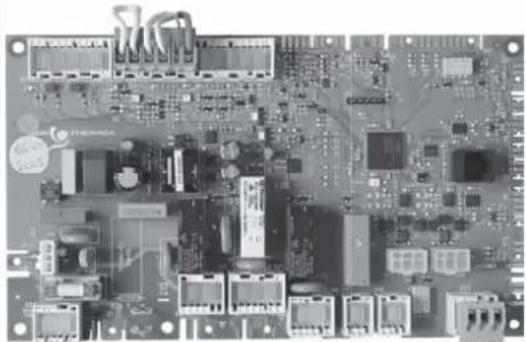

1.3 Identyfikacja zastosowanej płytki elektronicznej

W zależności od zastosowanej płytki elektronicznej istnieją dwa sposoby zamontowania tego zestawu.

1. Uzyskać dostęp do płytki elektronicznej modułu wewnętrznego.
2. Identyfikacja wersji zastosowanej płytki elektronicznej

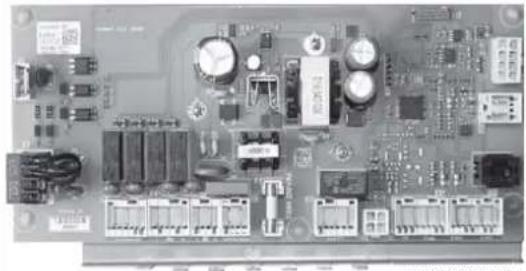

Wersja Zdjęcie płytki elektronicznej Patrz
1	MW-1001091-1	Rozdział 1.4
2	MW-1001092-1	Rozdział 1.5

1.4 Moduł wewnętrzny z płytką elektroniczną - wersja 1

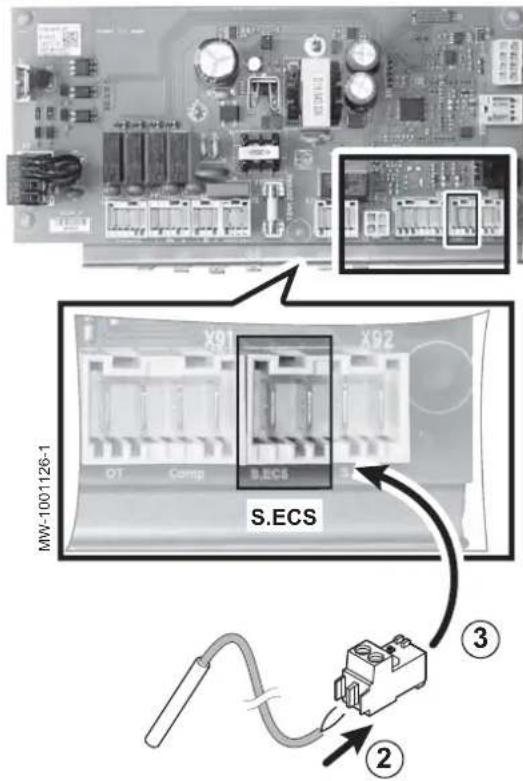

1.4.1 Podłączenie czujnika c.w.u.

Rys.69

① 0-40V 230-400V

1. Przeprowadzić kabel czujnika c.w.u. przez przepust kablowy 0-40 V na module wewnętrznym pompy ciepła.

MW-1001125-1

Rys.70

1. Zamocować przewody we wtyku.

Ważne

Wtyk dostarczany jest w woreczku z dokumentacją dla tego zestawu.

1. Podłączyć wtyk do listwy zacisków S.ECS na płytce elektronicznej.

Rys.71

0-40V 230-400V ①

MW-1001122-1

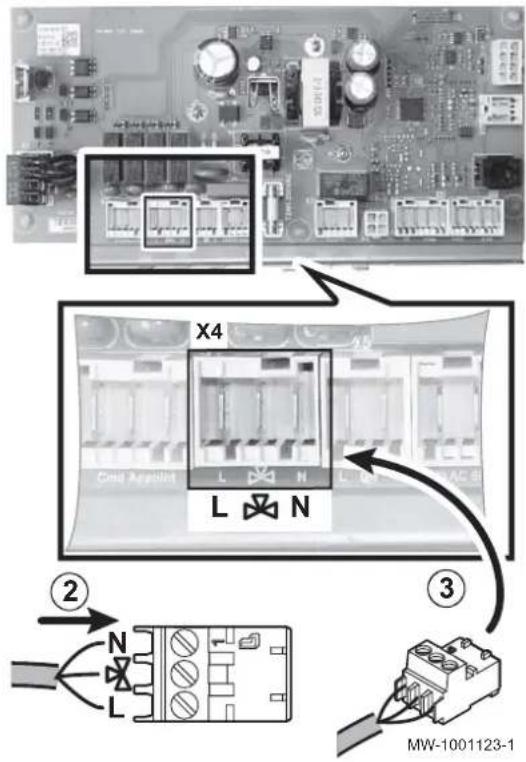

1.4.2 Podłączenie zaworu przełączającego

1. Poprowadzić kabel zaworu przez przepust 230-400 V w module wewnętrznym pompy ciepła.

Rys.72

1. Zamocować przewody we wtyku.

L Czarny: napięcie sterowania

Brazowy: napięcie stałe

N Niebieski: przewód zerowy

Ważne

Wtyk znajduje się w woreczku z dokumentacją dla tego zestawu.

1. Podłączyć wtyk do listwy zacisków X4 na płytce elektronicznej.

1.4.3 Nastawa układu sterowania

Dostęp do informacji i nastaw w menu Instalator może mieć tylko uprawniony instalator.

1. Nastawić parametr P1 na 1 w menu f.

2. Wybrać odpowiedni tryb pracy dla instalacji naciskając dwukrotnie przycisk 📋.

Patrz

Instrukcja instalowania pompy ciepła.

1.5 Moduł wewnętrzny z płytką elektroniczną - wersja 2

Rys.73

① 0-40V 230-400V

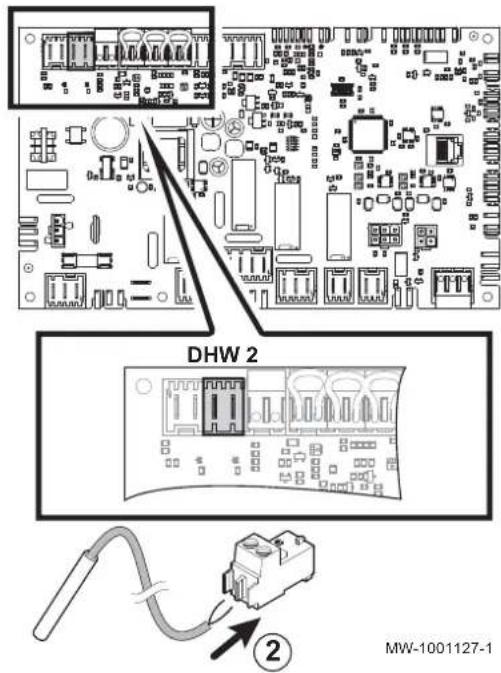

1.5.1 Podłączenie czujnika c.w.u.

1. Przeprowadzić kabel czujnika c.w.u. przez przepust kablowy 0-40 V na module wewnętrznym pompy ciepła.

Rys.74

DHW 2 MW-1001127-1

1. Zamocować przewody w złączu.

Ważne

Złącze jest zamontowane na płytce elektronicznej.

W tym przypadku zastosowanie wtyków dostarczonych w woreczku z dokumentacją nie jest konieczne.

Rys.75

0-40V 230-400V ①

MW-1001127-1

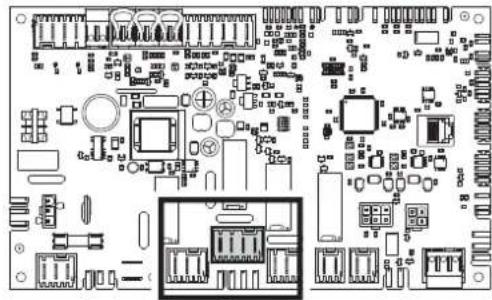

1.5.2 Podłączenie zaworu przełączającego

1. Poprowadzić kabel zaworu przez przepust 230-400 V w module wewnętrznym pompy ciepła.

Rys.76

2. Zamocować przewody w złączu.

L1 Czarny: napięcie sterowania
L2 Brązowy: napięcie stałe
N Niebieski: przewód zerowy

Ważne

Złącze jest zamontowane na płytce elektronicznej.

W tym przypadku zastosowanie wtyków dostarczonych w woreczku z dokumentacją nie jest konieczne.

1.5.3 Nastawa układu sterowania

Po pierwszym załączeniu instalacji należy zapoznać się z rozdziałem "Korzystanie z asystenta instalacji dla konsoli sterowniczej" w Instrukcji instalowania pompy ciepła.

1. Wybrać żądany rodzaj instalacji:

Tab.20

Rodzaj instalacji Nr
1 bezpośredni obieg c.o. i 1 podgrzewacz c.w.u. 02
1 bezpośredni obieg c.o. i 1 podgrzewacz c.w.u. i 1 obieg ogrzewania podłogowego z zaworem mieszającym	04
1 bezpośredni obieg ogrzewania podłogowego i 1 podgrzewacz c.w.u.	06

Patrz

Instrukcja instalowania pompy ciepła.

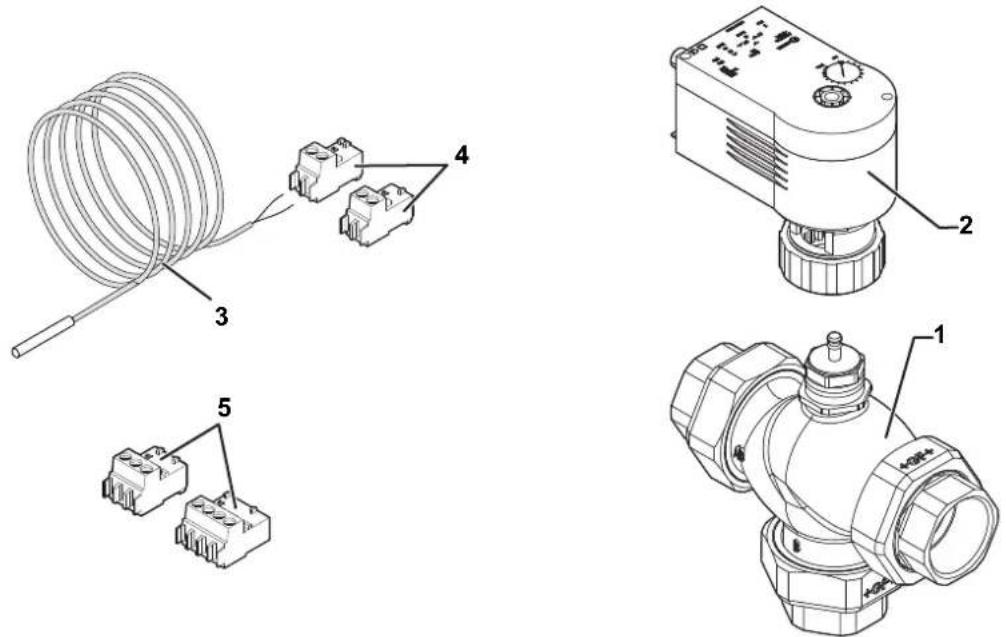

1.6 Wykaz części zamiennych

Rys.77

MW-1001128-1

Tab.21

Poz. Nr art.	Opis
1 30001232	1 Zawór przełączający
2 30001232	0 Siłownik zaworu przełączającego
3 95362448	Czujnik KVT60, długość 5m
4 30002172	7 Wtyk RAST 5 czujnika -	X2 - dla płytki elektronicznej w wersji 1
4 30000895	7 Wtyk RAST 5 czujnika -	X2 - dla płytki elektronicznej w wersji 2 – EHC
5 30002172	3 Wtyk RAST 5 - x4 - dla	zaworu 3-drogowego – dla płytki elektronicznej w wersji 1
5 7685026	Wtyk RAST 5 - x4 - dla zaworu 3-drogowego – dla płytki elektronicznej w wersji 2 – EHC
