Type de produit	Lucht-water warmtepomp
Marque	Baxi
Modèle	Platinum BC iPlus V200
Alimentation électrique	230 V / 400 V driefasig, 50 Hz
Puissance chauffage nominale	10,0 kW (A7/W35)
COP (A7/W35)	3,5
Réfrigérant	R410A
Dimensions du module extérieur (H x L x P)	900 x 800 x 300 mm
Poids du module extérieur	80 kg
Niveau sonore (module extérieur)	55 dB(A)
Plage de fonctionnement extérieur	-20 °C tot +35 °C
Type d’installation	Split (binnen- en buitenunit)
Fonctions principales	Verwarming, koeling, productie van sanitair warm water (via optionele kit)
Régulation	Digitaal bedieningspaneel met installatieassistent
Entretien et nettoyage	Reinig de ventilatieroosters met een zachte doek; laat het koelcircuit jaarlijks controleren door een professional.
Pièces détachées et réparabilité	Omkeerklep, klepmotor, KVT60-sensor, connectoren (ref. 300012321, 300012320, 95362448, 300021727, enz.)
Sécurité	Veiligheidsthermostaat 65°C; veiligheidsgroep ingesteld op 7 bar; differentieelventiel; scheider
Garantie	2 jaar (onderdelen en arbeid)

Veelgestelde vragen - Platinum BC iPlus V200 Baxi

Hoe sluit ik de sanitair warmwater sensor aan op versie 1 van de printplaat?

Leid de kabel door de 0-40 V doorgang van de binnenunit. Monteer de meegeleverde connector op de draden en sluit deze aan op de S.ECS-klem van de printplaat.

Hoe sluit ik de omkeerklep aan op versie 1?

Leid de kabel door de 230-400 V doorgang. Monteer de connector (zwarte draad = sturing, bruin = continu, blauw = nul) en sluit aan op de X4-klem van de printplaat.

Welke parameter moet ik instellen op versie 1 na installatie van de kit?

Stel parameter P1 in op 1 in menu f. Selecteer vervolgens de geschikte bedrijfsmodus door 2 keer op de toets . te drukken.

Hoe identificeer ik de versie van de printplaat?

Ga naar de binnenunit en controleer de visual: versie 1 = referentie MW-1001091-1, versie 2 = MW-1001092-1.

Wat is het typische hydraulische aansluitschema?

De buitenunit wordt aangesloten op de binnenunit via koelleidingen (1/2" - 1/4"). Het verwarmingscircuit omvat een differentieelventiel, een expansievat, een automatische ontluchter en een scheider. Zie schema Fig.2 en de referentietabel.

Wat is de lijst met reserveonderdelen voor de omkeerklep + sensor kit?

Omkeerklep (ref. 300012321), klepmotor (300012320), KVT60-sensor lengte 5m (95362448), connectoren afhankelijk van printplaatversie.

Hoe stel ik de regeling in op versie 2?

Gebruik bij de eerste inschakeling de installatieassistent. Selecteer het installatietype: 02 (1 direct circuit + SWW), 04 (direct + SWW + gemengde vloer) of 06 (directe vloer + SWW).

Kan de warmtepomp worden gebruikt zonder de SWW-kit?

Ja, de warmtepomp werkt voor verwarming en koeling zonder SWW-kit. De kit is optioneel voor de productie van sanitair warm water.

Wat is het benodigde elektrische vermogen?

Voeding 230 V of 400 V driefasig 50 Hz. Een geschikte stroomonderbreker is vereist (zie installatiehandleiding).

Hoe ontlucht ik het hydraulische circuit?

Gebruik de automatische ontluchter (markering 7 op het schema). Open de vulkleppen en ontlucht indien nodig handmatig totdat de lucht is verwijderd.

GEBRUIKSAANWIJZING Platinum BC iPlus V200 Baxi

1.1 Monteren van de omkeerklep 33
1.2 Schema van de waterzijdige aansluitingen 34
1.3 Herkennen van de gebruikte besturingsprint 35
1.4 Binnenmodule met besturingsprint - versie 1 35

1.4.1 Sanitair-warmwatersensor aansluiten 35
1.4.2 Omkeerklep aansluiten 36
1.4.3 Instelling van het regelsysteem 37

1.5 Binnenmodule met besturingsprint - versie 2 37

1.5.1 Sanitair-warmwatersensor aansluiten 37
1.5.2 Omkeerklep aansluiten 38
1.5.3 Instelling van het regelsysteem 39

1.6 Reserveonderdelenlijsten 40

1 Omkeerklep en sensor sanitair warm water

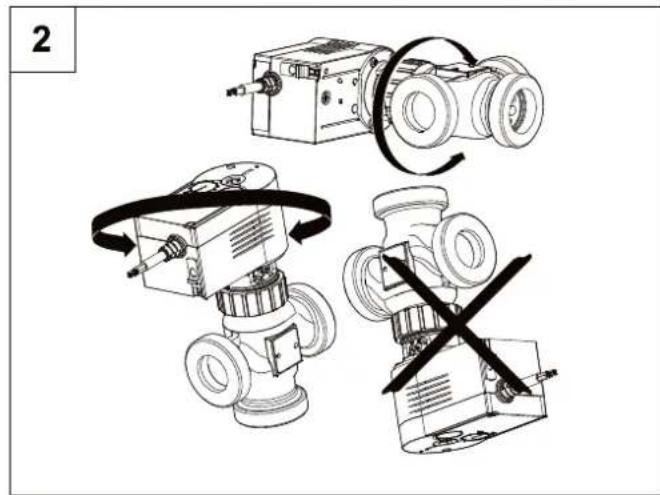

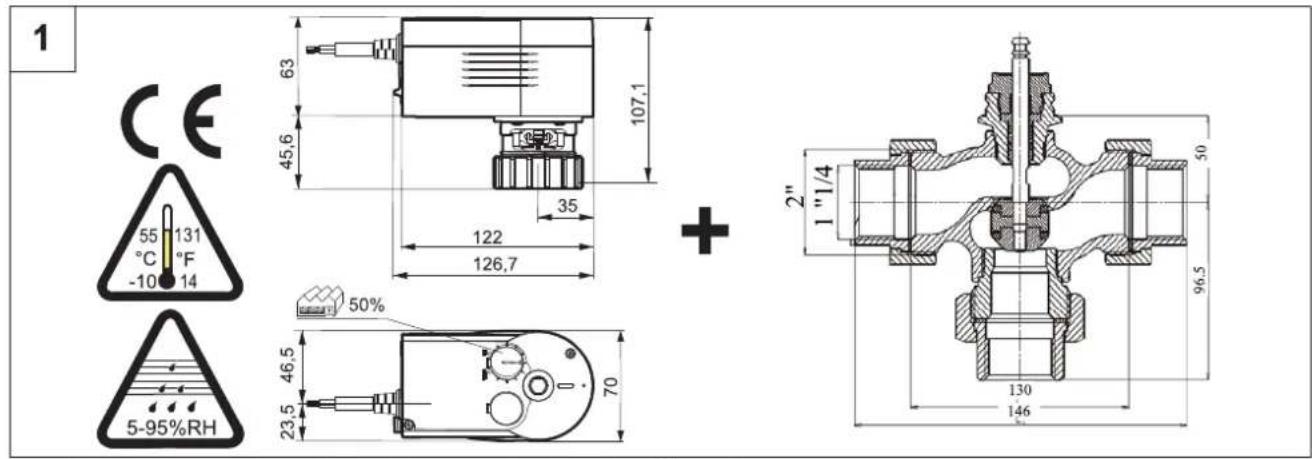

1.1 Monteren van de omkeerklep

Opgelet

* Nooit isoleren

Afb.34

1 CE 55 131 °C °F -10 14 63 45,6 107,1 35 122 126,7 + 2" 1"1/4 50 96,5 130 146 5-95%RH 50% 46,5 23,5 70

2

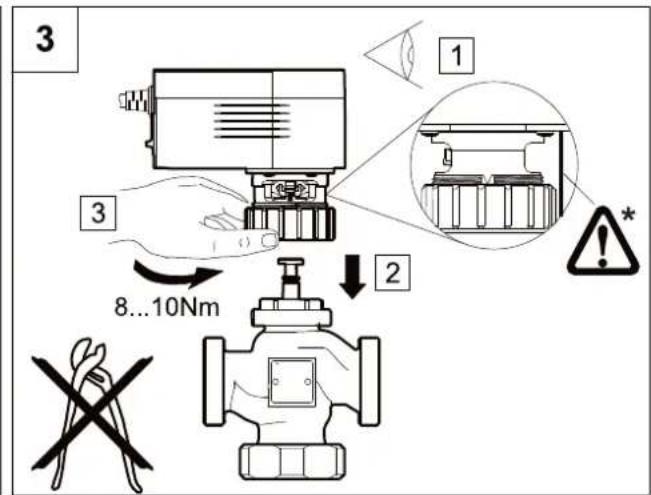

3 1 2 3 8...10Nm *


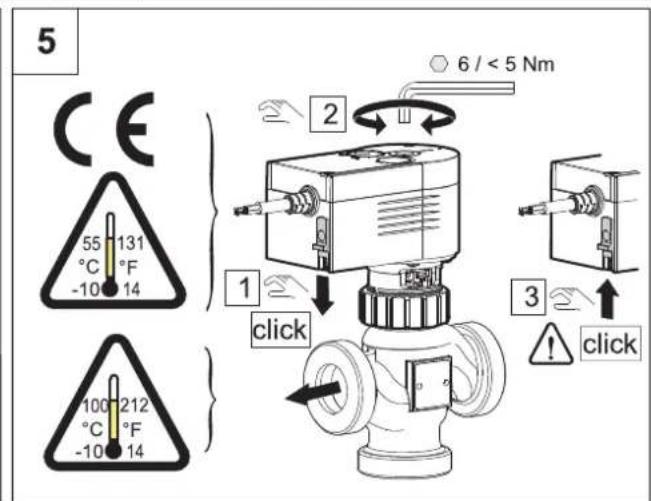

5 CE 55 131 °C °F -10 14 100 212 °C °F -10 14 2 6 / < 5 Nm 1 click 3 click

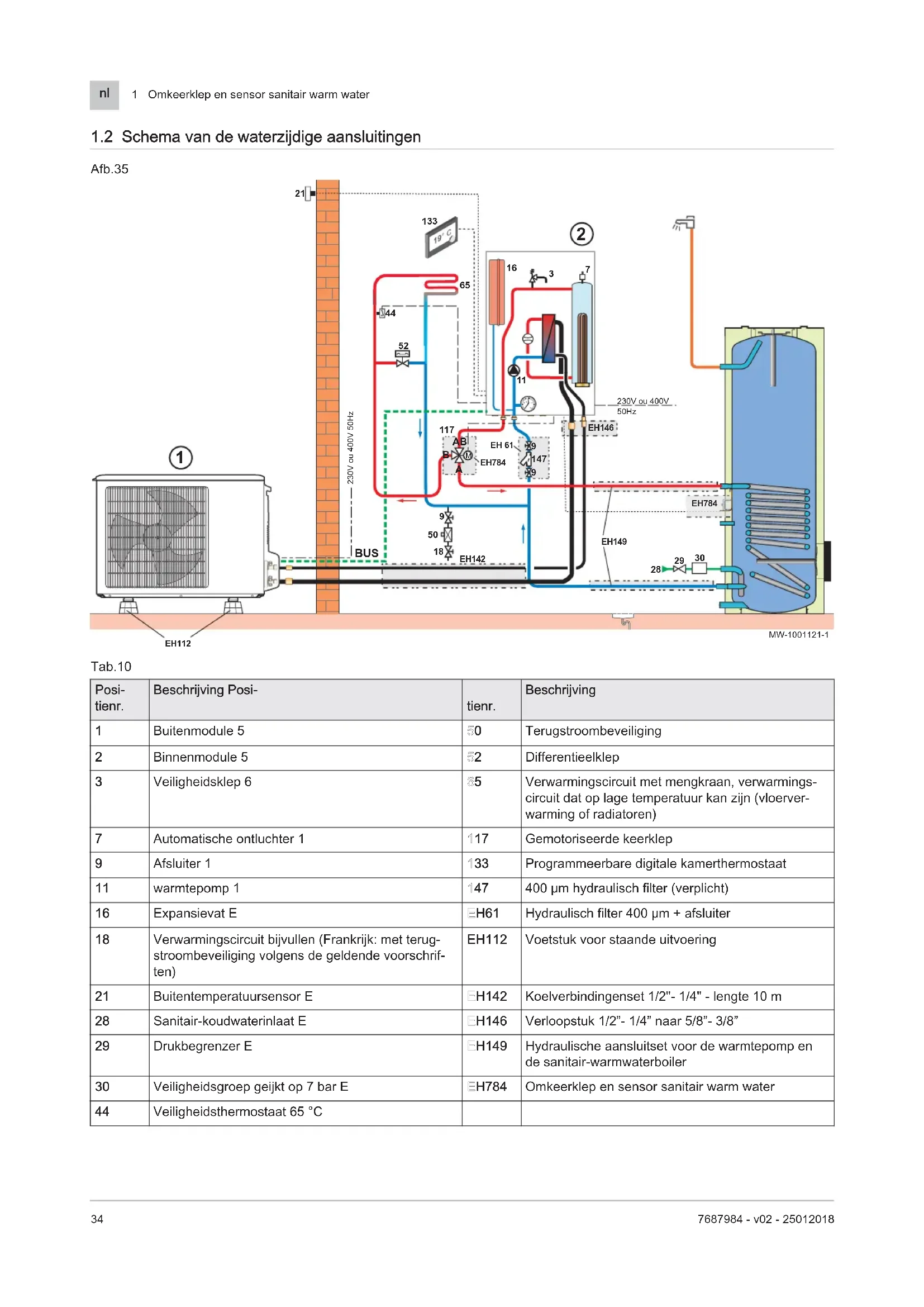

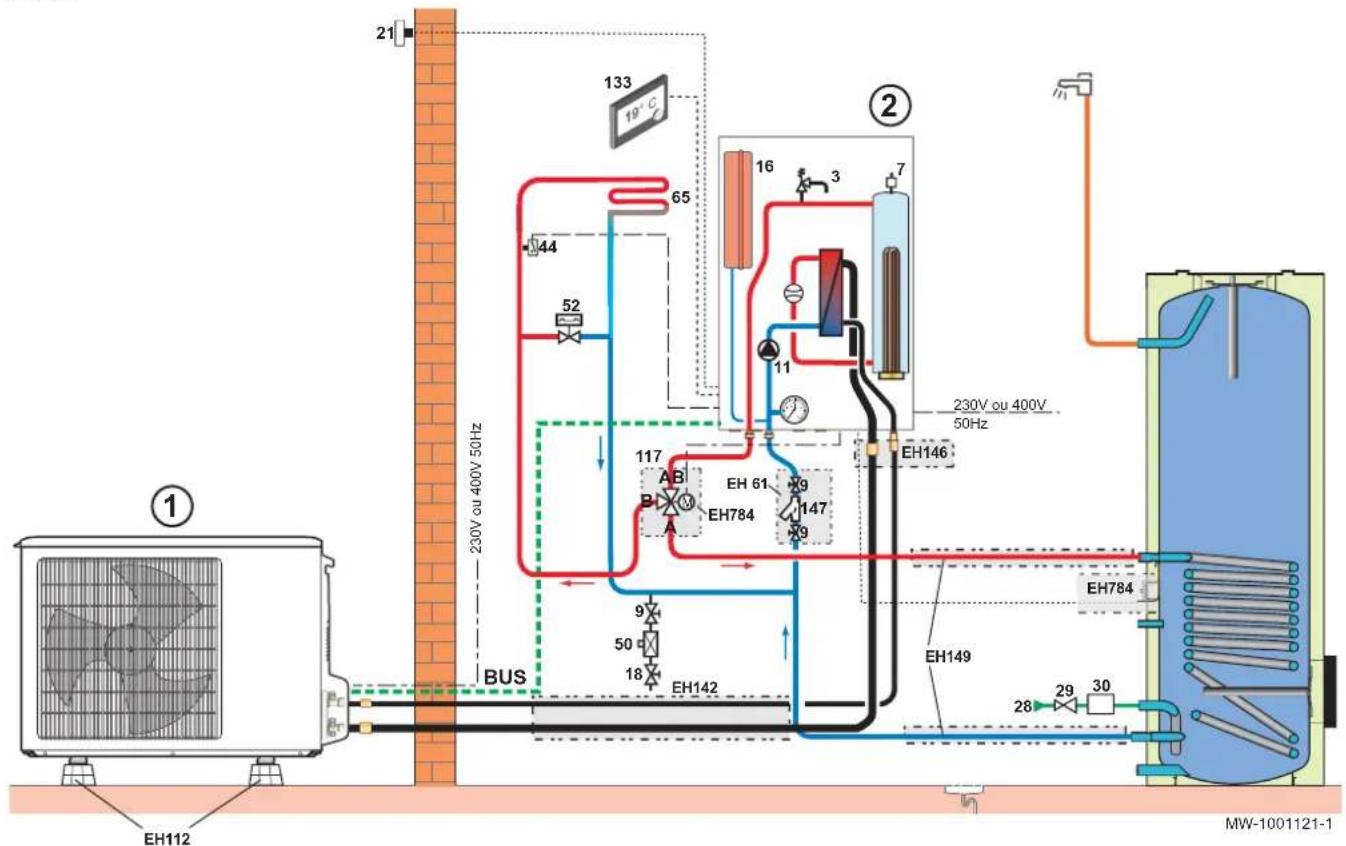

1.2 Schema van de waterzijdige aansluitingen

Afb.35

Tab.10

Posi-tienr.	Beschrijving Posi-	tienr.	Beschrijving
1	Buitenmodule 5	50	Terugstroombeveiliging
2	Binnenmodule 5	52	Differentieelklep
3	Veiligheidsklep 6	65	Verwarmingscircuit met mengkraan, verwarmings-circuit dat op lage temperatuur kan zijn (vloerver-warming of radiatoren)
7	Automatische ontluchter 1	117	Gemotoriseerde keerklep
9	Afsluiter 1	133	Programmeerbare digitale kamerthermostaat
11	warmtepomp 1	147	400 μm hydraulisch filter (verplicht)
16	Expansievat E	EH61	Hydraulisch filter 400 μm + afsluiter
18	Verwarmingscircuit bijvullen (Frankrijk: met terug-stroombeveiliging volgens de geldende voorschrif-ten)	EH112	Voetstuk voor staande uitvoering
21	Buitentemperatuursensor E	EH142	Koelverbindingenset 1/2"- 1/4" - lengte 10 m
28	Sanitair-koudwaterinlaat E	EH146	Verloopstuk 1/2"- 1/4" naar 5/8"- 3/8"
29	Drukbegrenzer E	EH149	Hydraulische aansluitset voor de warmtepomp en de sanitair-warmwaterboiler
30	Veiligheidsgroep geijkt op 7 bar E	EH784	Omkeerklep en sensor sanitair warm water
44	Veiligheidsthermostaat 65 °C

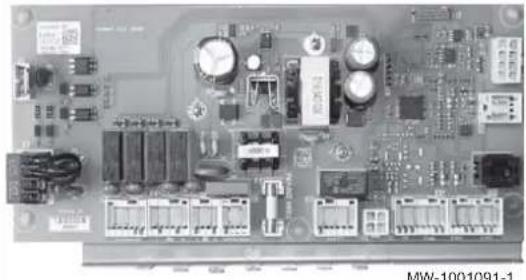

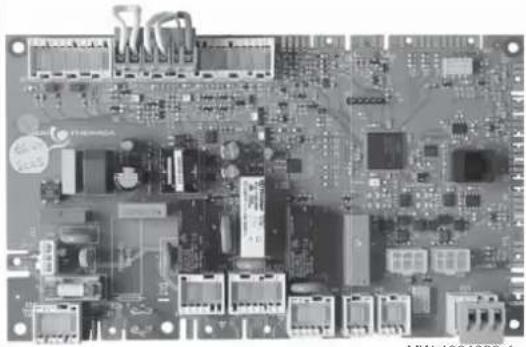

1.3 Herkennen van de gebruikte besturingsprint

Afhankelijk van de gebruikte besturingsprint, zijn er twee manieren om deze set te installeren.

1. Open de besturingsprint voor de binnenmodule.
2. Herkennen van de gebruikte besturingsprintversie:

Uitvoering Afbeelding van de besturingsprint Zie
1	MW-1001092-1	Hoofdstuk 1.4
2	MW-1001092-1	Hoofdstuk 1.5

1.4 Binnenmodule met besturingsprint - versie 1

1.4.1 Sanitair-warmwatersensor aansluiten

Afb.36

① 0-40V 230-400V

1. Leg de kabel van de sanitair-warmwatersensor via de 0-40V-geleider op de binnenmodule van de warmtepomp.

MW-1001125-1

Afb.37

1. Monteer de connector aan de draden.

Belangrijk

De connector vindt u in de verpakking voor deze set.

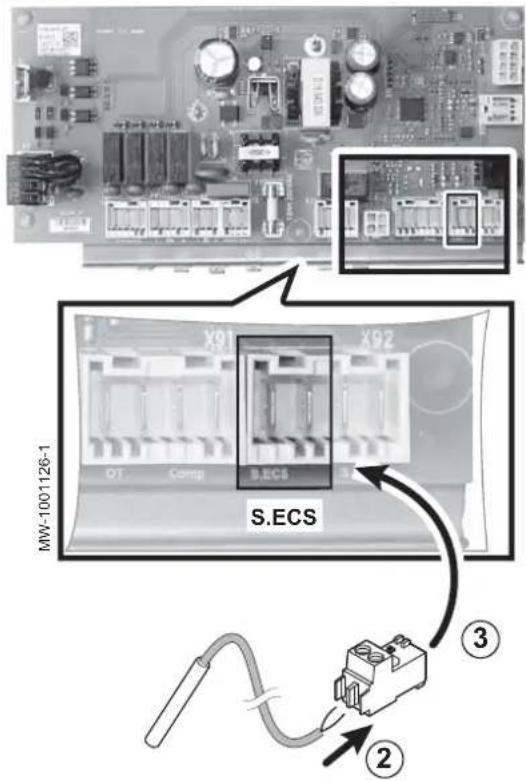

1. Sluit de connector aan op de S.ECS klem op de besturingsprint.

Afb.38

0-40V 230-400V ①

MW-1001122-1

1.4.2 Omkeerklep aansluiten

1. Leg de klepkabel via de 230-400V-geleider op de binnenmodule van de warmtepomp.

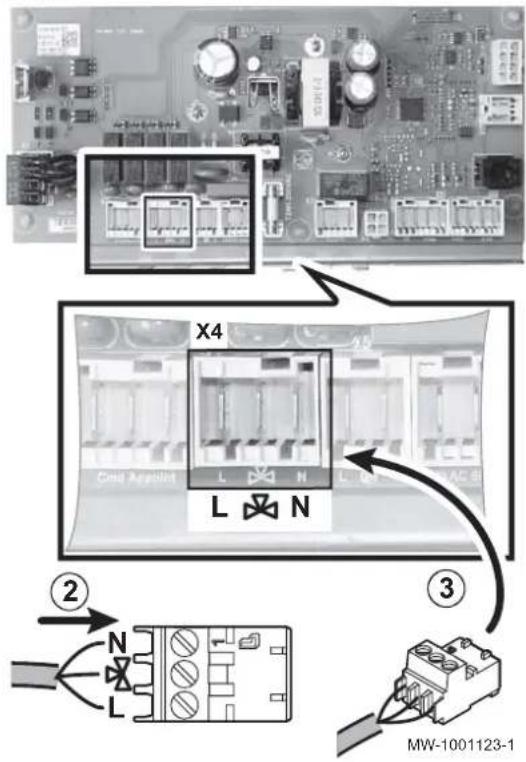

Afb.39

1. Monteer de connector aan de draden.

L Zwart: stuurspanning

Bruin: continue spanning

N Blauw: nul

Belangrijk

De connector vindt u in de verpakking voor deze set.

1. Sluit de connector aan op de X4 klem op de besturingsprint.

1.4.3 Instelling van het regelsysteem

De informatie en instellingen in het installateursmenu zijn uitsluitend toegankelijk voor een bevoegde vakman.

1. Stel de P1 parameter in op 1 in het menu f.
2. Selecteer de correcte bedrijfsmodus voor de installatie door twee keer op de toets te drukken.

Zie

Warmtepomp installatiehandleiding.

1.5 Binnenmodule met besturingsprint - versie 2

Afb.40

① 0-40V 230-400V

MW-1001125-1

1.5.1 Sanitair-warmwatersensor aansluiten

1. Leg de kabel van de sanitair-warmwatersensor via de 0-40V-geleider op de binnenmodule van de warmtepomp.

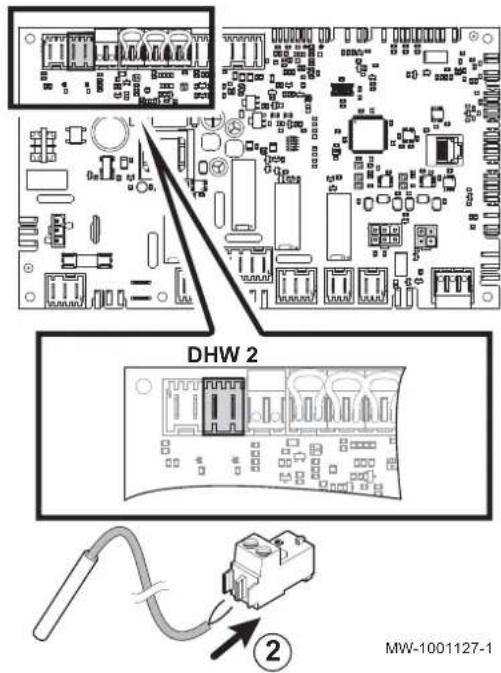

Afb.41

DHW 2 MW-1001127-1

1. Monteer de connector aan de draden.

Belangrijk

De connector is op de besturingsprint gemonteerd. In dat geval zijn de meegeleverde connectors niet nodig.

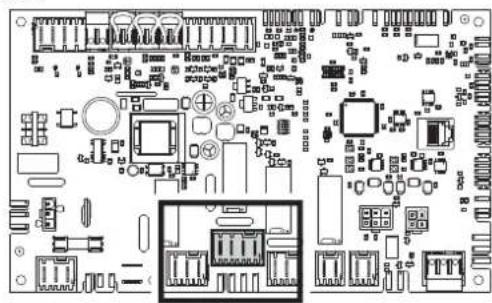

Afb.42

0-40V 230-400V ①

1.5.2 Omkeerklep aansluiten

1. Leg de klepkabel via de 230-400V-geleider op de binnenmodule van de warmtepomp.

Afb.43

1. Monteer de connector aan de draden.

L1 Zwart: stuurspanning

L2 Bruin: continue spanning

N Blauw: nul

Belangrijk

De connector is op de besturingsprint gemonteerd. In dat geval zijn de meegeleverde connectors niet nodig.

1.5.3 Instelling van het regelsysteem

Als de installatie voor het eerst wordt ingeschakeld, lees dan het hoofdstuk "Gebruik van de installatiewizard op het bedieningspaneel" in de installatiehandleiding voor de warmtepomp.

1. Selecteer het gewenste installatietype:

Tab.11

Type installatie Nr.
1 direct verwarmingscircuit en 1 sanitair-warmwaterboiler	02
1 direct verwarmingscircuit en 1 sanitair-warmwaterboiler en 1 vloerverwarmingscircuit met meng-klep	04
1 direct vloerverwarmingscircuit en 1 sanitair-warmwaterboiler	06

Zie

Warmtepomp installatiehandleiding.

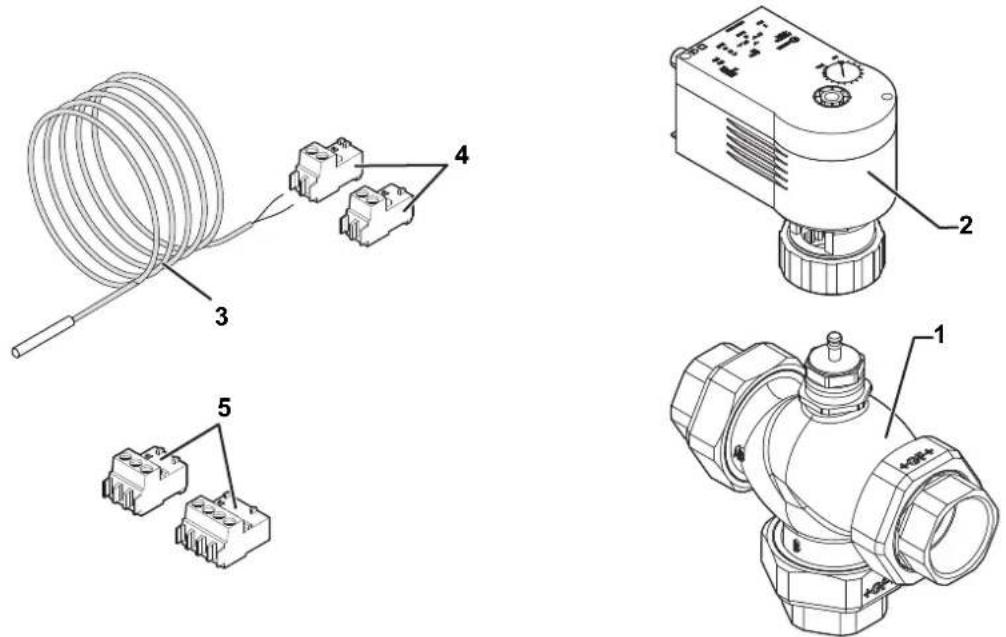

1.6 Reserveonderdelenlijsten

Afb.44

MW-1001128-1

Tab.12

Positienr. Referentie Beschrijving
1 300012321 Omkeerklep
2 300012320 Motor omkeerklep
3 95362448 KVT60-sensor, lengte 5m
4 300021727 RAST 5 sensorconnector - X2 - voor besturingsprintversie 1
4 300008957 RAST 5 sensorconnector - X2 - voor besturingsprintversie 2 - EHC
5 300021723 RAST 5 connector - X4 - voor driewegklep - voor besturingsprintversie 1
5 7685026 RAST 5 connector - X4 - voor driewegklep - voor besturingsprint versie 2 - EHC
