SOL - Zonnepaneel Baxi - Gratis gebruiksaanwijzing en handleiding

Merk	Baxi
Model	SOL
Producttype	Zonnecollector voor sanitair warm water
Hoofdgebruik	Productie van warm water door zonne-energie
Aanbevolen oriëntatie	Zuid, anders west
Aanbevolen hellingshoek	Geografische breedtegraad ± 10° afhankelijk van seizoen (winter +10°, zomer -10°)
Warmtedragende vloeistof	Mengsel van water en glycol met corrosieremmers
Glycolconcentratie (afhankelijk van minimumtemperatuur)	Van 26% bij -10°C tot 51% bij -35°C, niet meer dan 50%
Koude bedrijfsdruk	2 bar (aanpassen op basis van manometrische hoogte)
Maximale circuitdruk	10 bar
pH van warmtedragende vloeistof	Tussen 7,5 en 8,5
Minimale beschermingstemperatuur	5°C onder de historische minimumtemperatuur
Onderhoud	Elke 6 maanden voor oppervlakte >20 m², jaarlijks voor <20 m²
Veiligheidselementen	Veiligheidsklep, expansievat, ontluchters, antivriesbescherming
Framemateriaal	Aluminium
Beglazingsmateriaal	Gehard zonneglas
Hydraulische aansluiting	Koper of roestvrij staal
Hoofdcomponenten	Zonnecollector, expansievat, pomp, temperatuursensoren, kleppen
Installatietype	Gesloten primair circuit met warmtedragende vloeistof
Repareerbaarheid	Ingreep door bevoegd en erkend personeel

Veelgestelde vragen - SOL Baxi

Wat is de aanbevolen oriëntatie voor de Baxi SOL zonnecollector?

De optimale oriëntatie is zuid. Indien niet mogelijk, kies dan west. Vermijd schaduw op de collector.

Welke hellingshoek kiezen voor het zonnepaneel?

De hellingshoek hangt af van de gebruiksperiode: voor constante vraag, gebruik de geografische breedtegraad; in de winter voeg 10° toe; in de zomer trek 10° af. De hoek moet tussen 15° en 75° liggen.

Welke warmtedragende vloeistof gebruiken in het primaire circuit?

Gebruik een mengsel van water en glycol met corrosieremmers. De glycolconcentratie hangt af van de minimumtemperatuur: bijvoorbeeld 26% bij -10°C, 33% bij -15°C, overschrijd nooit 50%.

Hoe het zonnecircuit ontluchten?

Na het vullen, ontlucht het systeem volledig. Activeer de ontluchter alleen wanneer het systeem koud is. Controleer regelmatig de eerste weken om restlucht te verwijderen.

Welke druk moet het circuit koud hebben?

De koude druk moet minstens 2 bar zijn. Houd rekening met de statische druk door de hoogte van de installatie. De maximale druk is 10 bar.

Hoe de toestand van de warmtedragende vloeistof controleren?

Controleer om de twee jaar het glycolpercentage met een refractometer. Controleer de pH: deze moet tussen 7,5 en 8,5 liggen. Als de vloeistof donker of troebel is met een pH lager dan 7,0, vervang deze dan.

Wanneer moet onderhoud aan de zonne-installatie worden uitgevoerd?

Voor installaties groter dan 20 m² is elke zes maanden een controle vereist. Voor kleinere installaties minimaal één keer per jaar. De werkzaamheden moeten worden uitgevoerd door een bevoegde technicus.

Welke veiligheidselementen moeten worden gecontroleerd?

Controleer het expansievat, de veiligheidsklep en zorg dat de ontluchters werken. Test de veiligheidsklep periodiek om vastlopen te voorkomen.

Kan er kraanwater worden toegevoegd aan het primaire circuit?

Nee, tenzij het kraanwater geen kalkaanslag of corrosie veroorzaakt. Gebruik in het algemeen het juiste water-glycolmengsel, vooral bij vorstrISICO.

Hoe overmatige temperaturen tijdens de installatie vermijden?

Bedek de collector tijdens installatie en vullen om stoomvorming door directe zonnestraling te voorkomen. Vul nooit bij sterke instraling.

GEBRUIKSAANWIJZING SOL Baxi

1. Gelinge deze aanwijzingen te lezen voordat u het zonnesysteme installeert of in bedrijf stelt.
2. Gelieve de gebruiker deze aanwijzingen te bezorgen voor raadpleging in de toekomst.
3. Dit thermische zonne-energiesystem voor warm tapwater maguitsluitend door bekwaam en bevoegt personeel worden geinstallerd en geplaatst.

Houd tijdens de werkzaamheden rekening met:

• De wettelijk bepalingen op het gebied vanpreventie van ongevaillen.
• De wettelijk bepalingen op het gebied van milieuubescherming.
• De wettelijke bepalingen op het gebied arbeitsveiligheid.
• De specifieke veiligheidsbepalingen van de EU en de bijzondere normen en voorschriften van elk land.

Beschem de collector in de originele verpakking gegen weersomstandigheden tot aan de installmentie.

Voor het vervoer van de collector worden aanbevolen deze te verplaatsen aan het aluminium frame en met de verpakking. Verplaats de collector Niet aan de hydraulische verbindigstukken. Voorkom stoten of andere mechanische inwerkingen op de collector, in het bijzonder op het zonneglas, de achterkant van de collector en de hydraulische verbindingen.

Dek de collectorijdens de installmente af tot het systeme volledig bedrijfsklaar is, om hoge temperaturen wegens zonnestraing te voorkomen.

De installmentaar staat ervoor in om te waarborgen dat aan alle specifieke voorschriften van elk land / elke regio worden voldaan

ORIENTATIE EN INCLINATIEHOEK VAN DE COLLECTOR

De beste orientatie van de zonne-energiecollector isaar het zuiden. Als de zonnecollector Nietaar het zuiden kan worden georienteerd,要去deze vooralaar het westen worden georienteerd.

De optimale inclinatiehoek hangt af van de gebruiksduur van het system, namelijk:

a) Constante vraag het hele joar door: geografische bredde
b) Vraag hoofdzakelijk in de winter: geografische breedte +10^
c) Vraag hoofdzakelijk in de zomer: geografische breedte -10°
d) De collectoren zijn geschikt voor installmentie met een hellingshoek (β) van 15^ tot 75^

Vermijd enige vorm van schaduw die de zonne-energiecollectoren na-delig kan beinvloeden. Het verlies wegens orientatie, hellingshoek en eventuele schaduwen moet minimaal zijn of minder dan de toepasselijkke voorschriften.

ALGEMENE INSTALLATIEVOORWAARDEN

Alle installaties hebben een onafhankelijk primair (met warmtecharge- devloeistof) en secundair circuit. De verschillende vloeistoffen mogen in geen geval worden gemengd.

Ze moeten allemaal voldoen aan de geldende regelgeving en de spe-cifieke voorschriften op het gebied van bescherming gegen elektrische ontladingen.

Elektrolytische sleeves moffen worden geinstalleezt:tussen delen van verschillende materialen om galvanische koppeling te voorkomen.

WERKVLOEISTOF

De Installateur of ontwerper bepaalt de toegelaten minimum temperatuur van het system. Componenten die zich buiten bevinden, moeten bestand zich tegen deze temperatuur zonder permanente schade op te lopen. De installmente moet worden beschermd gegen temperaturen van 5^ liquor dan de historisch geregistreeerde minimum waarde, aan de hand van een hiertoe bestemde nicht-giftige chemische vloeistof.

Vriespunt (°C)	-10	-15	-20	-25	-30	-32	-35
Glycolconcentration(%)	26	33	37	42	47	50	51

Aanbevolen worden een rechtstreeks toepasselijk negotsel van water en glycol met corrosieremmers te gebruiken. Vermijd de concentratie te veel te verhogen en overschrijdt nooit de waarde van 50% , aangezien in dat geval het negotsel te viskeus zal zichen en bovendien de warmtedragende eigenschappen van de vloeistof afnemen. Meng Niet met andere soorten vloeistoffen.

Hoewel het een Niet-giftige, geurloze en biologisch affbreekbare vloeistof betreft,要去 voorzichtig mee worden omgegaan. Aanbevolen worden handschoenen die bestand zijn gegen chemische producten en geschikte oogbescherming te gebruiken wanneer u met deze vloeistof werk.
Als de vloeistof in aanraking komt met de huid, was dan met water en zoep. In het geval van contact met de ogen, spoel dan onmiddelijk met ruim, schoon, stromend water.

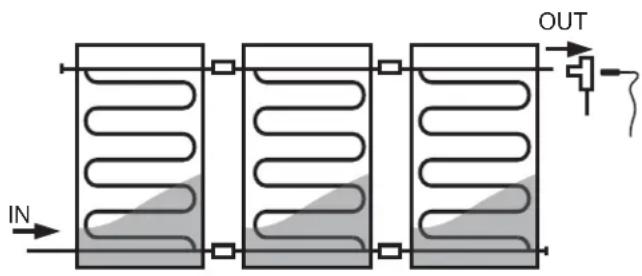

INSTALLATIE VAN DE ZONNE-ENERGIECOLLECTOREN

Als er meer dan een rij nodig is,要去en de collectoren in een meervoudige parallelschakeling worden geplaatst, bij voorkeur met hetzelfde aanal collectoren per schakeling. Er要去en onderbrekingselementen worden geinstalleerd zodate elke rij onafhankelijk kan werken. Er要去en elkereen veiligeheids- en aflaatklep worden geinstalleerd. Als er een automatisch aftapventiel worden geinstalleerd,要去en een onderbrekingsklep worden geinstalleerd om het automatische aftapventiel te deactiveren wanner de installmentie in bedrijf is. Zorgervoordat er zich geen terugstroom kan voorden, om energieverlies te vermijden.

Temperatuursensor

Bij de installmentie van de temperatuursensoren moet worden gewaarborgd dat er goed contact is met het te meten punt. Bovendien moeten de sensoren afgeschermd worden tegen de invloed van omgevingsomstandigheden en tegen de stroom van de vloeistof in worden geinstalleerd. De temperatuursensor moet worden geinstalleerd aan de uitgang van de overeenkomstige rij, op het warmste punt.

Zorg ervoor dat de temperatuursensor juist is geinstalleerd in de collector. Bevestig de kabel van de sensor met geschikt materiaal zodate而这e Niet ongewenst van de collector loskomt.
Let in het bijzonder op de maximum temperaturen die in de)[-st collector van de rij kunnen worden bereikt, aangezien dit nadelig kan zichn voor de zonnevloeestof.

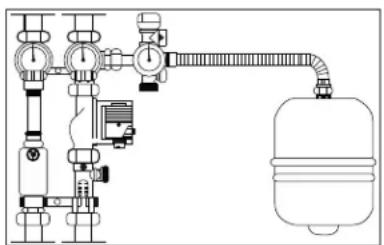

Expansievat

In het primaire circuit要去 zich bij de hydraulische groep een expansievat worden geinstalleer, naargelang de afmetingen en de eigenschappen van de installment. De afmetingen van het expansievat要去 overeenstemmen met de norm DIN 4757, EN 12977 of VDI 6002. Het expansievat要去 worden geinstalleer:

1.- Zo dat de temperatuur van het water dat in aanraking komt met het membraan zo laag möglichk is.
2.- Bij voorkeur aan de aanzuigigslyn van de pomp.
3.- Tussen het expansievat en de installmentie mag geen enkel onderbrekingselement worden geinstalleerd.

Leidingen

De leidingen要去 zo kort möglichk zijn en volledig aflaten möglichk make. De horizontale delen要去en een hellingsgraad van minstens 1% vertonen. Voor de leidingen van het primaire circuit月至materiai- len zoals koper en roestvrij staal worden gebruikt, met schroef-, las- of klemverbindingen en de leidingen die zichbootgesteld aan de weersomstandigheden要去en aan de buitenkant worden afgeschermd om bestand te zich降到 verking van de elementen en verliesijdens het transport te voorkomen.

De aanbevolen afmetingen van de buizen om een drukverlies van minder dan 2,5 mbar per strekkende meter te waarborgen, zich:

m25 7.5	2.5 25
l/h*m215 20	30 40	50 15 2	0 30 40	60 15	20 30 40	60 15	20 30 40	60
l/h	75	100	150	200	300	113	150	225	300	450	188	250	375	500	750	375	500	750	1000	1500
min. int. ∅	DN13	DN13	DN13	DN16	DN16	DN13	DN13	DN16	DN16	DN20	DN16	DN16	DN20	DN20	DN25	DN20	DN20	DN25	DN25	DN32

Pompen

Steeds wanner might moet er een pomp worden gemonteerd in de koudste delen van het circuit, zonder dat er zich enige cavitatie voordoet en steeds met een horizontale rotatieas.

Voor de afmetingen van de te installereren pomp moet, naast het verlies in de leidingen, rekening worden gehouden met het drukverlies in de geinstalleerde collectoren.

Collectorverbinding

De optimale verbinding (parallelschakeling) is door de rij ingangs- en uitgangscollectoren op tegenovergestelde punten te kruisen; ze können ook worden verbonden aan hetzelfde uiteinde van de rij collectoren, met nauwelijks enig rendementsverlies.

INBEDRIJFSTELLING

Wanneer de installmentie voltood is, moeten we deze allereerst schoonmaken om alle lasresten, afbijtmidel of vuil uit de leidingen te verwijderen.

Gebruik een voldoende große bak om de vloeistof op te vangen. Na het schoonmaken van het circuit kut u het systeme vullen.

Het systemd moet worden gezuld zonder rechtstreekse zonnestraling. Als dit nicht möglichk is, moet u de collector (of collectoren)ijdens het vullen en schoonmaken afdekken. Zo Niet bestaat het gevaar van dampvorming.

Zet het systeme met 1,5 keer de werkdruk onder druk om eventuele lekken te detecteren. Verhelp alle lekken die u vaststelt in het systeme.

Als alternatif kunt u een luchttest toepassen om große verliezen van het systeme vast te stellen voordat u de installmentie schoonmaakt en vult met warmtedragende vloeistof.

Tijdens het vullen en de inbedrijfstelling moet het systeme volledig leeg zich. Aanbevolen worden het systeme opnieuw te controerenijdens de eerste weken dat het in bedrijf is om de lucht te verwijdenen.

In het geval van schade of drunkverlies van het systeme, moet de lucht bij het opnieuw vullen waar worden verwijderd. Het primaire circuit mag NOOIT worden gemuld met leidingwater als de eigenschappen ervan aanleiding kannen geen tot afzettingen, bezinksel of etseningen, of als dit circuit anti-vriesmiddel nodig hebelt wetgens het risico van vorst of enig ander additief voor een juiste werking.

Opmerking: Activeer het aftapventiel enkel wanner het systeme koud is. Tijdens normal bedrijf is de temperatuur van de warmte-dragende vloeistof hoog, wat ernstige brandwonden kan veroorzaken.

Controleer regelmatig de waarde van de pH, die+tussen 7,5 en 8,5 moet liggen. Als de vloeistof donker en troebel is en de pH-waarde lager is dan 7,0, moet de warmtedragende vloeistof worden verrangen.

Het aanwezige glycolpercentage in de warmtedragende vloeistof moet om de tweeaar worden gecontroleer. Dit is möglichk aan de hand van een refractometer.

Denk eraan dat de druk in koude toestand in de collectoren:tussen 2 en 2,5 bar moet liggen. Aangezien de vuldrukmeter zich aan de onderkant van de installmentatie bevindt, moet u de statische druk van de installmentie toevoegen bij het aflzen. De maximum druk van het systeme bedraagt 10 bar.

Vergeet na de inbedrijfstelling van de installmentiet Niet alle handmatige dan wel automatische aftapventielen te sluiten.

Wanneer de installmentie schoon en leeg is en de druk juist is, moet u het debiet van de installmentie regelen. Stel hiervoor het debiet van de pomp in op de laagst möglichke snelheid (om het elektrische verbruik te minimaliseren) en regel de stroom met behulp van een debietmeter.

De volgende lijsten bevatten de voornaamste onderhoudswerkzaamheden van een installmentie.

1. Controle van het juiste functioneren van de installment Kijk deze lijst na bij de eerste inbedrijfstelling.

O Controller de verbindingen en hydraulische aansluitingen van de zonne-energiecollectoren op de installmentie.
O Controller het ondersteuningsystem van de zonne-energiecollectoren.
Controller het hydraulische circuit op lekken.
O Controllerat de warmtedragende vloeistof bestaat uen mengsel van water en een anti-vriesvloeistof.
O Controller de installation op de beveiligingen: expansievat en veiligheidsklep.
Controller de aansluiting en werking van het regelsystem van de installmentie.

2. Controle van de algemene staat van de installmentie

De volgende controles omvatten alle nodige handelingen om de installmentie binnen de aanvaardbare werkings-, rendements-, beschemings- en duurzaamheidslimieten te honden. Deze handelingen要去en worden uitgevoerd door bevoegt technisch personeel met ervaring op het gebied van thermische zonnelechnologie en mechanische installations in het algemeen. Het onderhoudsboek van de installmentie moet steeds up-to-date worden gehoven. Voor het onderhoud van installations met een collectoroppervlakte vaneer dan 20m^2 is minstens een inspectie om de zes maanden vereist. Voor installations met een oppervlakte van minder dan 20 m^22 要去 deze inspectie minstens Jaarlijks worden uitgevoerd.

Staat van de collectoren

Aanwezigheid van condensatie en vuil
Aanwezigheid van barsten, cervormingen
Aanwezigheid van corrosie
Verschijning van lekken
Controle van de bevestiging van de temperatuursonde

Staat van de ondersteuningsstructeur van de collectoren en de bevestigingen en verankeringen ervan

Aftakeling, tekenen van corrosie en aanspanning van schroeven
Staat van de bevestigingen van de collector
Staat van het dak rond de zonne-installatie
Controle van de vegetatie rond de collector
Controle van de lasten van het systeme indien nodig

Hydraulisch circuit

Aanwezigheid van lucht in het systeme
Controle of het aftapventiel goed werkt en schoon is
Controle van de aftakeling van de isolatie
Voer een druktestuit
Aanwezigheid van lekken
Afdichting van de pomp
Werking van de pomp tijdens bedrijf
Controle van het debiet van het systeme
O Controller de dichttheid van de koelvloeistof met een refractometer
O Controller de pH-waarde van de koelvloeistof. pH > 7,5

Controle van de werkdruk

Controle van de druk van het systeem
Controle van de druk van het expansievat

Veiligheidssystem

Handelingen (openen en sluiten) om te voorkomen dat de onderbrekingsklep stroef worden.
Aanwezigheid van glycol in de opvangbak
O Controller dar de veiligeidsklep werkt

Regelsystem

Controle op afstuit en opstart differential van de pomp

Check uitlees signal van de temperatuunsensoren van het systeme
