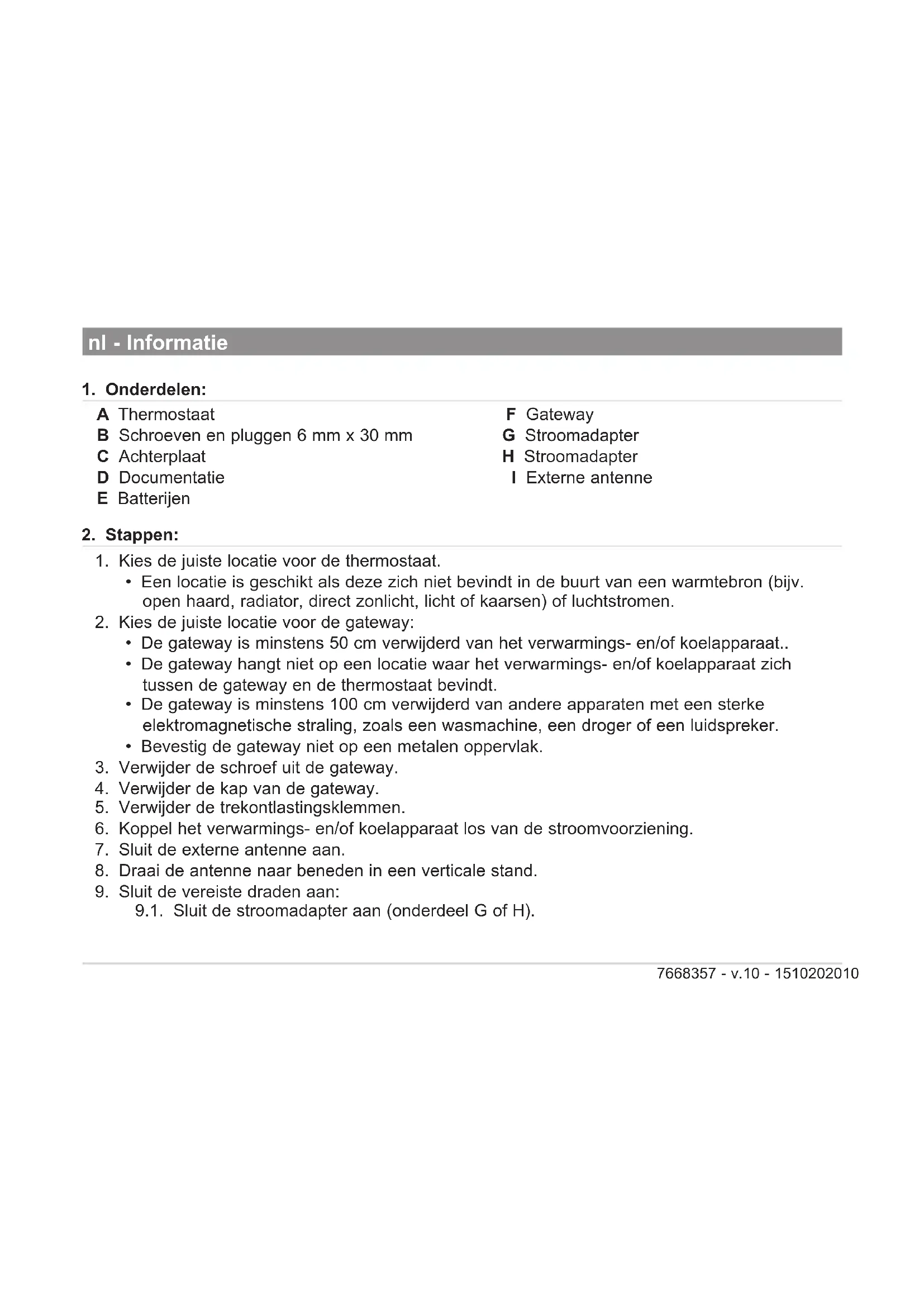

GEBRUIKSAANWIJZING RXM Baxi
A Thermostat
B Schroeven en pluggen 6mm× 30mm
C Achterplaat
D Documentatie
E Batterijen
F Gateway
G Stroomadapter
H Stroomadapter
1 Externe antennae
2. Stappen:
-
Kies de juiste locatie voor de thermostat.
-
Een locatie is geschikt als deutsche nicht bevindt in de buurt van een warmtebron (bijv. open haard, radiator, direct zonlicht, Licht of kaarsen) of luchtstromen.
-
Kies de juiste locatie voor de gateway:
- De gateway is minstens 50 cm verwijderd van het verwarmings- en/of koelapparaat..
- De gateway hangt nicht op een locatie waar het verwarmings- en/of koelapparaat zich tussen de gateway en dethermostaat bevindt.
- De gateway is minstens 100 cm verwijderd van andere apparaten met een sterke elektromagnetische straling, zoals een wasmachine, een droger of een luidspreker.
-
Bevestig de gateway Niet op een metalen oppervlak.
-
Verwijder de schroefuit de gateway.
- Verwijder de kap van de gateway.
- Verwijder de trekontlastingsklemmen.
- Koppel het verwarmings- en/of koelapparaat los van de stroomvoorziening.
- Sluit de externe antennae aan.
- Draai de antennne waar beneden in een verticale stand.
- Sluit de vereiste draden aan:
9.1. Sluit de stroomadapter aan (onderdeel G of H).
9.2. Sluit het verwarmings- en/of koelapparaat aan op de gateway (onderdeel F):
| Kabelvereisten | |||
| Maximale lenghte 20 m 80 m 120 m | |||
| Dwarsdoorsnede 0,8 mm | 2 | 1,0 mm² | 1,5 mm² |
- Sluit het verwarmings- en/of koelapparaat aan op de stroomvoorziening.
- Sluit de stroomadapter aan (onderdeel H).
- Plaats de batterijen (onderdeel E).
- Haal de thermostat uit de stand-bymodus.
- Stel de RF- en wifiverbinding in:
14.1. Stel de RF-communicatie:tussen degateway en dethermostat in.
14.2. Stel de wificommunicatie:tussen de gateway en de wifirouter in.
- Plaats en bevestig de achechterplaat (onderdeel C).
15.1. Bepaal de positie van dechterplaat (onderdeel C).
15.2. Boor de twee aangegeven gaten.
15.3. Plaats de plugged (onderdeel B).
15.4. Zet hem vast met de schroeven (onderdeel B).
- Bevestig dethermostat op dechterplaat.
- Plaats en bevestig de gateway:
17.1. Bepaal de positie van de gateway.
17.2. Boor de twee aangegeven gaten.
17.3. Plaats de plugged (onderdeel B).
17.4. Zet hem vast met de schroeven (onderdeel B).
- Bevestig de trekontlastingsklemmen.
- Bevestig de kap.
- Zet hem vast met de schroef.
- Test de RF- en wifiverbinding.
- Draai de antennne in een horizontale stand als de wifiverbinding Niet goed is.
3. Beoogd gebruik
- De gateway is bedoeld als communicatie-interface tussen een verwarmings- en/of koelapparaat (bijv. ketel of warmtepomp) en dethermostat.
- De gateway 14 ondersteunt de communicatieprotocollen OpenTherm, Aan/uit of RUB.
- De gateway 18 ondersteunt de communicatieprotocollen OpenTherm, Aan/uit, RUB of BSB.
4. Installatie
De installmentie van de gateway moet worden uitgevoerd door een gekwalificeerd persoon. Inbedrijfstelling
De inbedrijfstelling van de gateway vereist geen speciale procedure. Raadpleeg indien nodig de gebruikershandleiding van de thermostat voor meer informatie.
Op de gateway zit een label met de betekenis van de led-aanduidingen. De gateway maakt deeluit van uw verwarmings- en/of koelsystemm. Raadpleeg voor meer informatie de productinformatie van de thermostataat of het verwarmings- en/of koelapparaat.
6. Reiniging
De gateway en de thermostat kannen gereinigd worden met een Licht bevochtigde doek. Gebruik geen agressieve of schurende middelen.
7. Probleemoplossing
Bij een probleem met uwthermostat, gateway, verwarmings- en/of koelinstallatie raadpleegt u de betreffende gebruikershandleiding. Als het probleem aanhoudt, neemt u contact op met uw installerateur of dealer.
8. Demontage
Open of demonteer de gateway nooit. Neem contact op met uw installateur of dealer als er zich een probleem voordoet.
9. Verwijdering
De gateways zijn een gangbaar elektronisch laagspanningsapparaat. Voer de gateway af op een milieuvriendelijk manier en in overeenstemming met de lokale regelgeving.
10. Technische specificaties
| Afmetingen Gateway Thermostat | ||
| Breedte x hoogte x diepte (max. afmetingen) 83 | x 145 x 28 mm 121 x 93 | x 28 mm 117 x 107 x 28 mm |
| Voeding Gateway Thermostat | ||
| Spanning 5 V 4 x AAA-batterijen | 1,5 V | |
| Maximaal opgenomen vermogen 4 W 0,25 mW |
| Max. uit gezonden RF-vermogen Gateway Thermostat | ||
| WIFI 2,4 GHz +20 dBm | - | |
| 868 MHz (RAMSES) | +14 dBm | +14 dBm |
| Elektrische aansluiting | Gateway Thermostat | |
| Maximale kabellenge | 50 m | - |
| Maximale kabelweerstand | 2 x 5 Ω | - |
| Omgevingscondities | Gateway en thermostat |
| Opslagtemperatuur | -25 °C tot +70 °C |
| Relatieve luchtvochtigheid | 5% tot 95%, condensatie nicht toegestaan |
| Bedrijfsomstandigheden | van 0 °C tot 60 °C |
| Isolatie Gateway en thermostat | |
| IP-klasse IP21 |
| Voldoet aan de normen Gateway en thermostat | |
| NEN-EN-IEC 60335-1 2012 | Huishoudelijk en soortgelijke elektrische toestellen |
| NEN-EN-IEC 60335-1 2012/C11 2014 | |
| NEN-EN-IEC 60335-1 2012/A11 2014 | |
| 2014/30/EU Laagspanningsrichtlijn (LVD) | |
| 2014/53/EU Richtlijn voor radio-apparatuur (RED) | |
| 2015/863/EU RoHS3 Richtlijn betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS3) | |
| 2012/19/EU Richtlijn betreffende afgedankte elektrische en elektronische apparatuur (AEEA) | |
| 1907/06/EG Verordening inzake de registatie en beoordeling van en de autorisatie en beperkingen ten aanzien van chemische stoffen (REACH) | |
| EN 55022-2011 Uitrusting voor informatiettechnologie | |
| EN 55024-2010 Immuniteit | |
| EN 60068-2-6 Trillingstest | |
| EN 60068-2-27 Schoktest | |
| OpenTherm V3.1 | |
- ErP Fiche-informatie
| Gateway en thermostat Thermostat | (1) | Thermostat (2) | Thermostat (3) |
| Klasse V VI IV | |||
| Bijdrage aan energia-efficiëntie voor ruimteverwarming | 3% 4% 2% | ||
| (1) Bij moduleringe ketel. (2) Bij moduleringe ketel met buitentemperatuursensor. (3) Bij aan/uit-ketel. | |||
Zie dechterzijde voor contactgegevens.
12. EG Conformiteitsverklaring
Het toestel is conform het in de EG conformiteitsverklaring beschreiben standaardtype. Het is vervaardigd en in bedrijf genomen overeenkomstig de Europese richtlijnen. De originele conformiteitsverklaring is bij de fabrikant op te vragen.
Alle technische en technologische informatie in deze handleiding, evenals door ons ter beschikking gestelde tekeningen en technische beschrijvingen, blijven ons eigendom en mogen zonder onze toestemming nicht worden vermenigvuldigd. Wijzigingen voorbehonden.
