Tipo de producto	Termostato conectado con pasarela
Marca	Baxi
Modelo	RXM
Dimensiones de la pasarela	83 x 145 x 28 mm
Dimensiones del termostato	121 x 93 x 28 mm
Alimentación de la pasarela	5 V, potencia máxima 4 W
Alimentación del termostato	4 pilas AAA 1,5 V, potencia máxima 0,25 mW
Protocolos de comunicación	OpenTherm, On/Off, RUB, BSB
Potencia RF máxima (pasarela)	WiFi 2,4 GHz: +20 dBm, 868 MHz: +14 dBm
Potencia RF máxima (termostato)	868 MHz: +14 dBm
Temperatura de funcionamiento	De 0 °C a 60 °C
Temperatura de almacenamiento	De -25 °C a +70 °C
Humedad relativa admisible	Del 5 % al 95 % (sin condensación)
Índice de protección	IP 21
Limpieza	Con un paño ligeramente húmedo, sin productos agresivos
Instalación	Reservada a una persona cualificada
Contenido del embalaje	Termostato, pasarela, adaptador de corriente, tornillos y tacos 6x30 mm, chapa trasera, documentación, pilas
Contribución a la eficiencia energética	Clase V, VI o IV según configuración (3 %, 4 % o 2 %)
Conformidad	Directivas DBT, RED, RoHS3, DEEE, REACH, normas EN 55022, EN 55024, etc.

Preguntas frecuentes - RXM Baxi

¿Cómo instalar el termostato RXM?

Coloque el termostato lejos de fuentes de calor y corrientes de aire. Monte el panel trasero en la pared, luego fije el termostato. La pasarela debe estar al menos a 50 cm del aparato de calefacción y a 1 m de dispositivos electromagnéticos. Siga el esquema de cableado y configure el enlace RF y Wi-Fi.

¿Cómo emparejar el termostato con la pasarela?

Después de instalar la pasarela e insertar las pilas, active el termostato. Siga los pasos de configuración RF (punto 14.1 del manual) para establecer la comunicación entre la pasarela y el termostato.

¿Qué hacer si el termostato no responde?

Verifique el estado de las pilas y la conexión Wi-Fi/RF. Consulte la sección de solución de problemas del manual. Asegúrese de que la pasarela esté correctamente alimentada y que los LED indiquen un funcionamiento normal. Si el problema persiste, contacte al instalador.

¿Cómo limpiar el termostato y la pasarela?

Utilice un paño ligeramente húmedo. No use nunca productos agresivos o abrasivos.

¿Qué protocolos de comunicación son compatibles?

La pasarela admite OpenTherm, On/Off, RUB y BSB según el modelo. Consulte la etiqueta de la pasarela para verificar los protocolos compatibles.

¿Cuál es el alcance de la comunicación RF?

El alcance RF no está especificado, pero se recomienda no colocar obstáculos metálicos y respetar las distancias mínimas indicadas en el manual.

¿Puedo usar el termostato sin pasarela?

No, la pasarela es necesaria para conectar el termostato al aparato de calefacción/refrigeración y a la red Wi-Fi.

¿Qué hacer en caso de corte de corriente?

El termostato funciona con pilas, por lo que conserva sus ajustes. La pasarela requiere alimentación de red. Después del retorno de la corriente, el sistema debería reiniciarse automáticamente.

¿Cómo reiniciar el termostato?

El procedimiento de reinicio no está descrito explícitamente. En caso necesario, retire las pilas y vuelva a insertarlas después de unos segundos. Consulte el manual del termostato para más detalles.

¿El termostato es compatible con mi caldera?

El termostato es compatible con calderas que utilizan los protocolos OpenTherm, On/Off, RUB o BSB. Verifique la compatibilidad de su caldera con su instalador.

MANUAL DE USUARIO RXM Baxi

nl en fr de es it pt

Installatiehandleiding - Installation manual - Manuel d'installation Installationsanleitung - Manual de instalacion Manuale d'installazione - Instalação manual

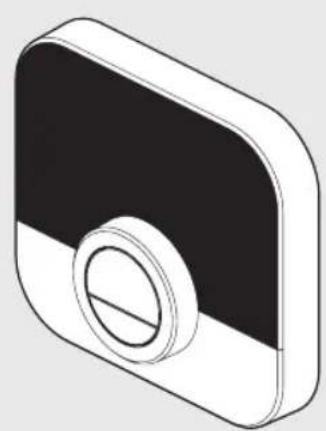

Wireless thermostat

Lees enbewaar deze handleiding
- Read and keep this manual
- Lire et conserver ce manuel
-itteTheseAnleitunglesenundaufbewahren

Leia e guarde este manual
- Leggi e conserva quello manuale
- Leay mantenga estamanual

Inhoud doos - Set contents - Composition du kit - Set InhaltContenido - Contenuto del kit - Conteudos

S1

B

C

D

E

F

H

AD-2000027-03

S2
A

C

E

B

D

AD-2000026-03

1

2

3

4

5

6

7

8

9

10

AD-2000037-02

11

AD-2000038-01

12

AD-2000035-01

13

AD-2000036-01

14

15

16

17

18

19

20

21

22

nl - Informatie

1. Onderdelen:

6. Documentation de referencia

A Termostato
B Tornillos y tapones de 6 mm x 30 mm
C Placa trasera
D Documentación
E Pilas

F Pasarela
G Adaptador de corriente
H Adaptador de corriente

Antena exterior

2. Pasos:

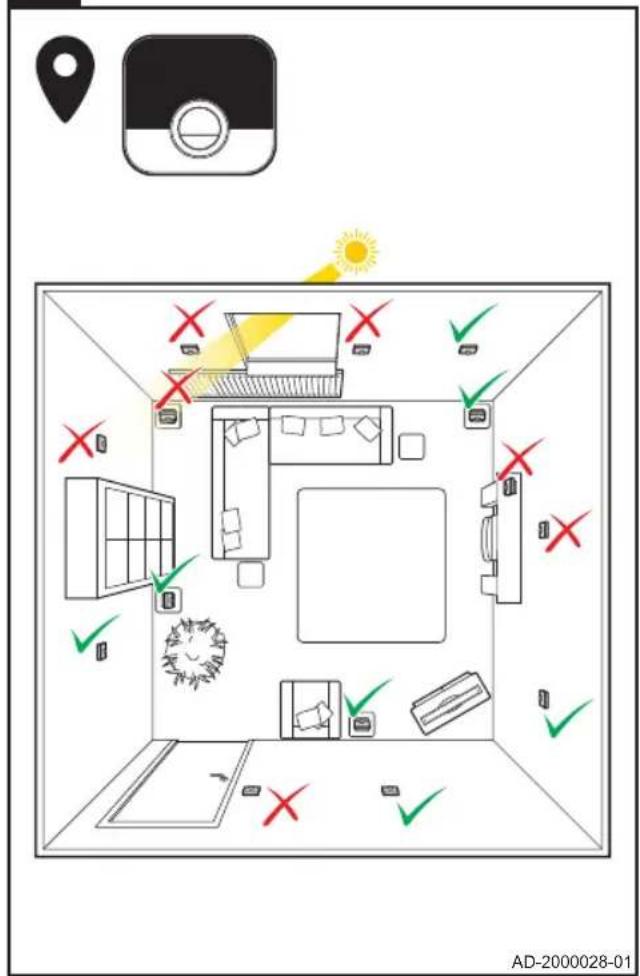

1. Escoja la ubicacion correcta para el termostato.

2. Son adequadas lasubicaciones alejadas de fuentes de calor (chimenea, radiadores, luz solar directa, luces, velas, etc.) y a resguardo de corrientes de aire.

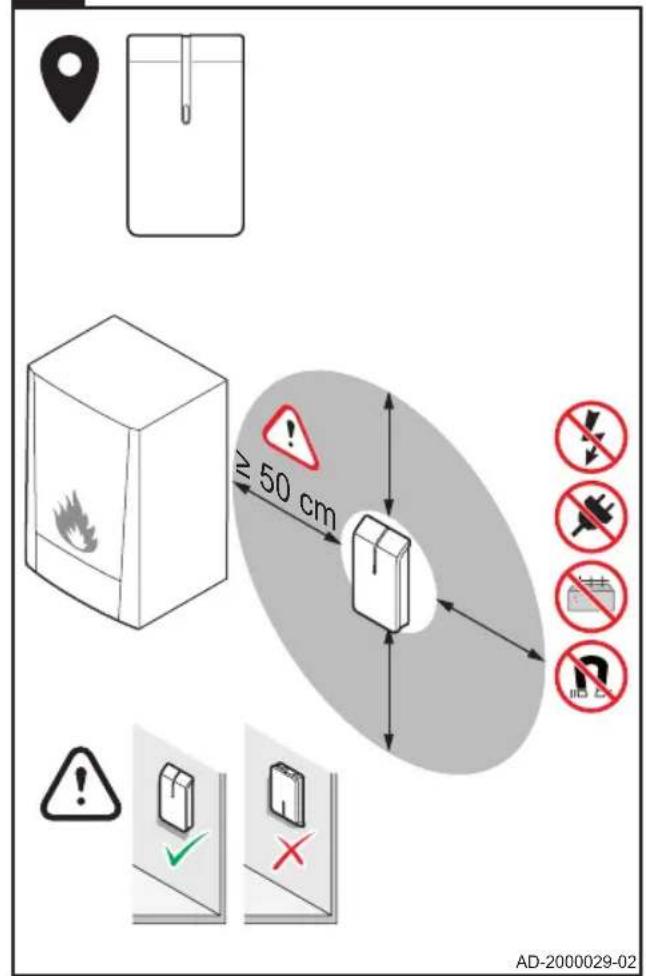

3. Elegir una ubicacion adecuada para la pasarela:

4. La pasarela debeencntrarse,al menos,a 50~cm del generador de calefacion or refrigeracion.

5. La pasarela no debe ubicarse de modo que el generador de calefacion o refrigeracion se encuentre en una posicion central entre la propia pasarela y el termostato.
6. La pasarela debe encontrarse a 100 cm o mas lejos de todo dispositivo que emita radiaciones electromagnéticas potentes, como lavadoras, secadores o altavoces de alta fidelidad.

7. No se debe montar la pasarela en una superficie metalica.

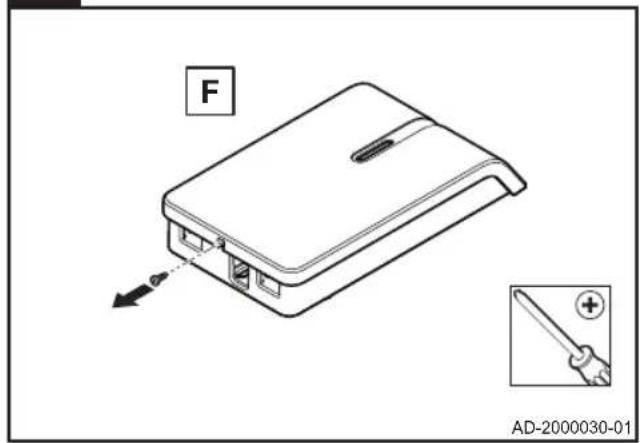

8. Retirar el tornillo de la pasarela.

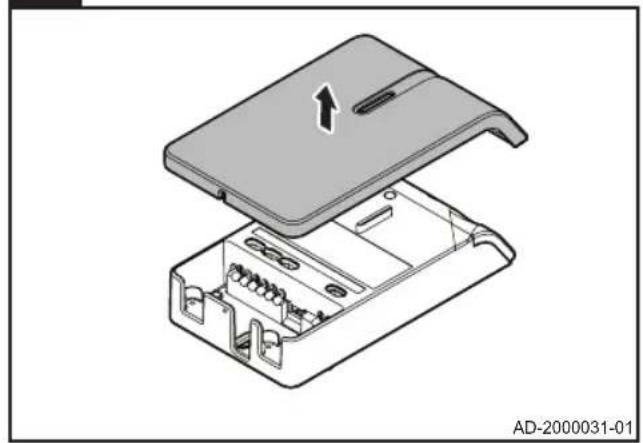

9. Retirar la tapa de la pasarela.

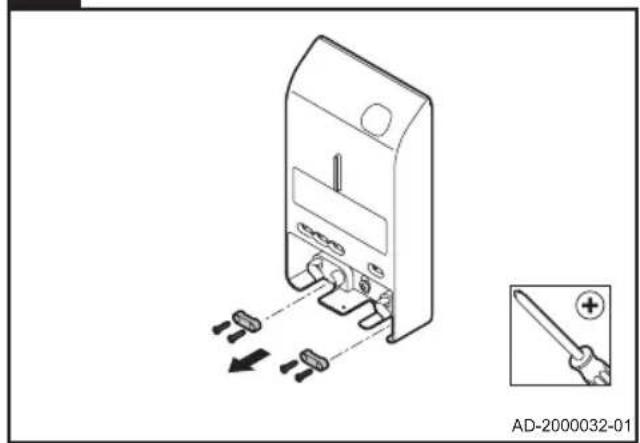

10. Retirar los topes de tracción para cable.

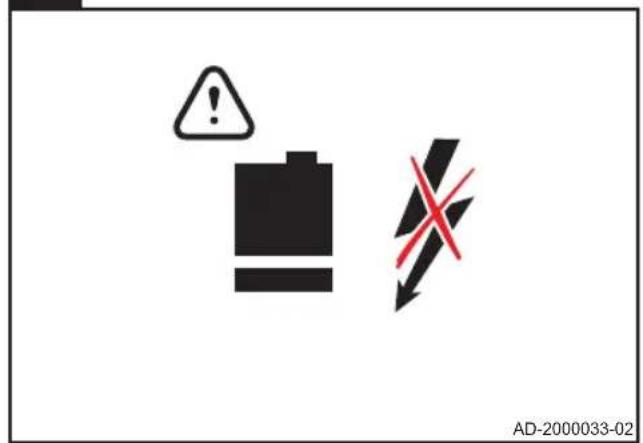

11. Desconectar la alimentacion del generator de calefacion o refrigeracion.

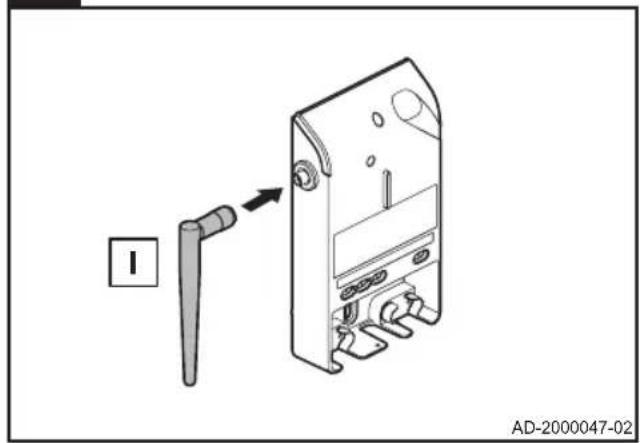

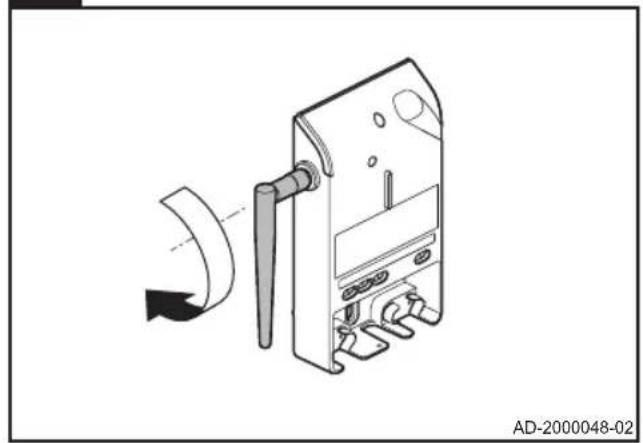

12. Conectar la antenna exterior.
13. Colocar la antenna en una posicion vertical.

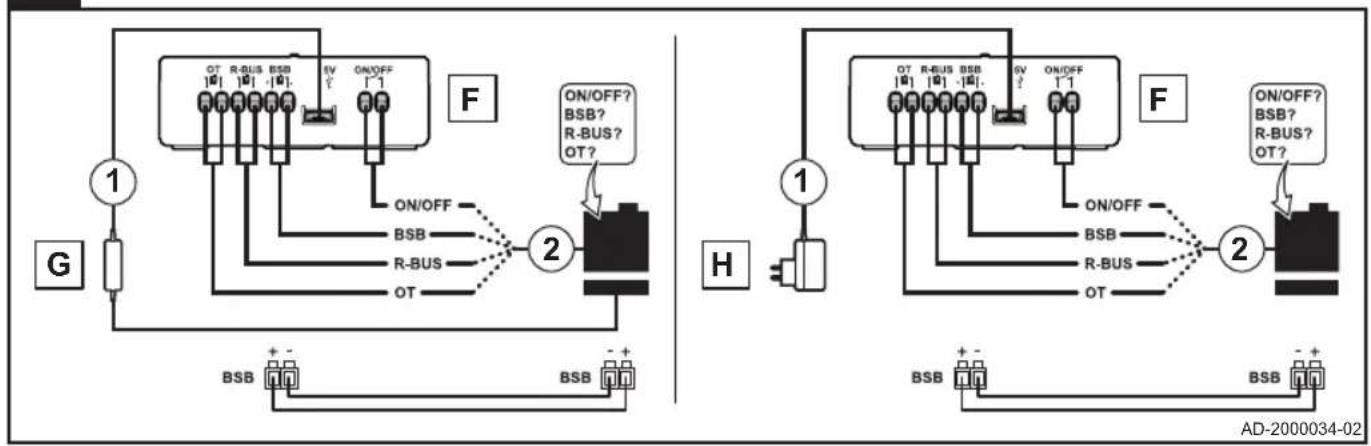

14. Conectar los cables necessarios:

9.1. Conectar el adaptor de corriente (pare G o H).
9.2. Conectar el generator de calefacción o refrigeracion a la pasarela (pare F):

Requisitos del cable
Longitud maximizinga 20 m 80 m 120 m
Zona transversal 0,8 mm	2	1,0 mm2	1,5 mm2

1. Conectar la alimentacion del generator de calefacion o refrigeracion.

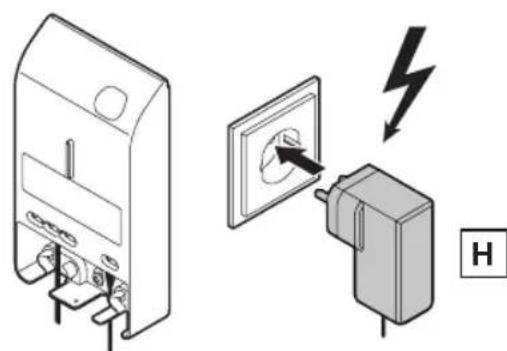

2. Conectar el adaptor de corriente ( parte H).

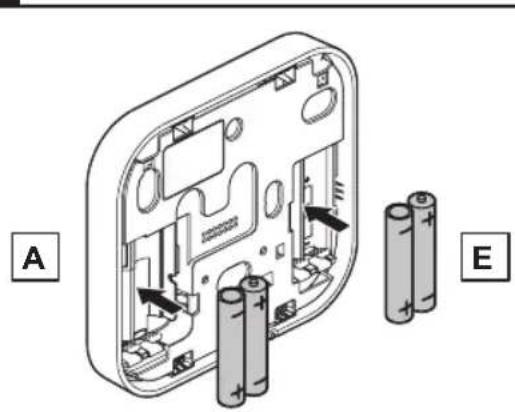

3. Insertar las pilas (pare E).

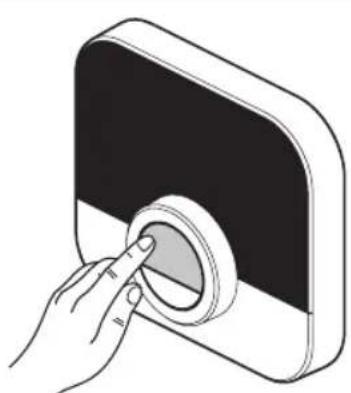

4. Reactivar el termostato.

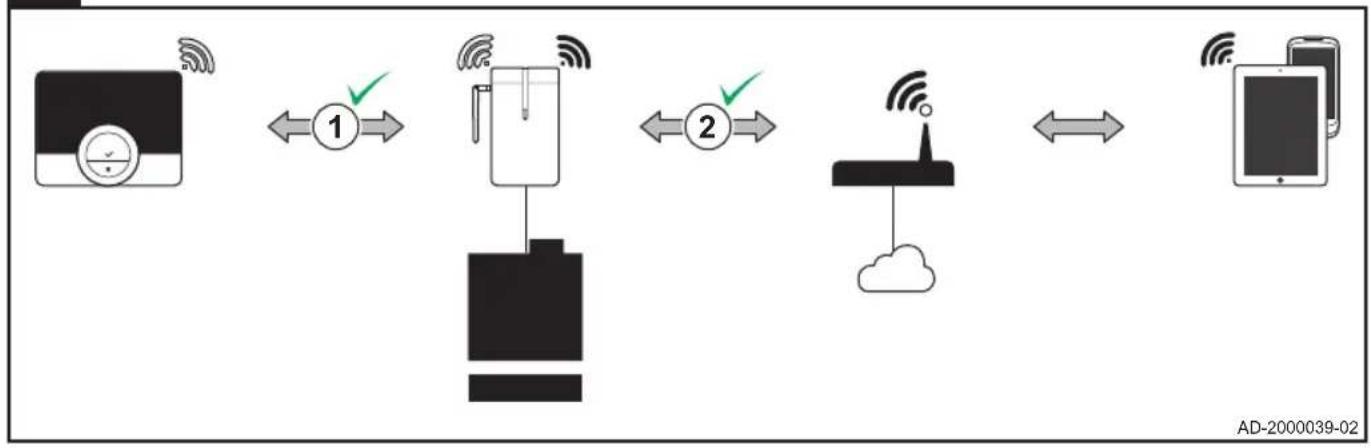

5. Configurar la connexion RF y wifi:

14.1. Configurar lacomingsion RF entre la pasarela y el termostato.
14.2. Configurar lacomingsacion wifi entre la pasarela y el router wifi.

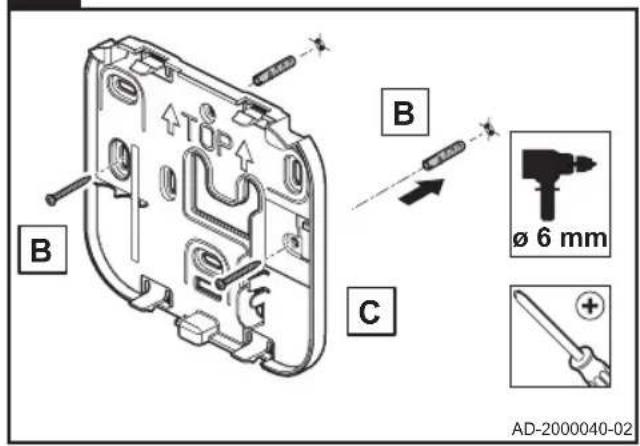

1. Colocar y montar la placatatrasera (pare C).

15.1. Determinar la posicion de la placar造血 (pare C).
15.2. Taladrar los dos agujeros marcados.
15.3. Ajustar los tapones (parte B).
15.4. Fijar con tornillos (parte B).

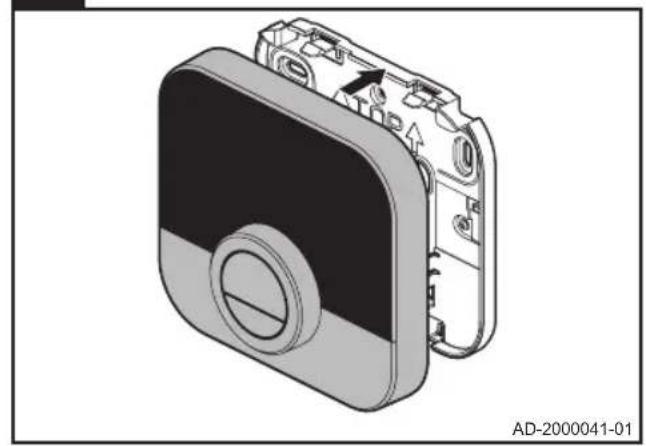

1. Montar el termostato en la placarasera.

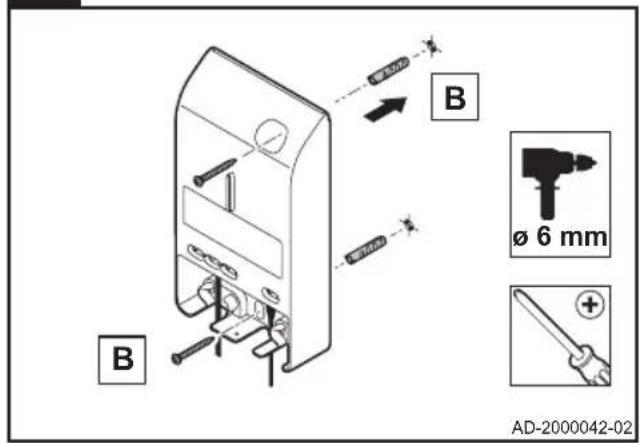

2. Colocar y montar la pasarela:

17.1. Determinar la posicion de la pasarela.
17.2. Taladrar los dos agujeros marcados.
17.3. Ajustar los tapones (parte B).
17.4. Fijar con tornillos (pare B).

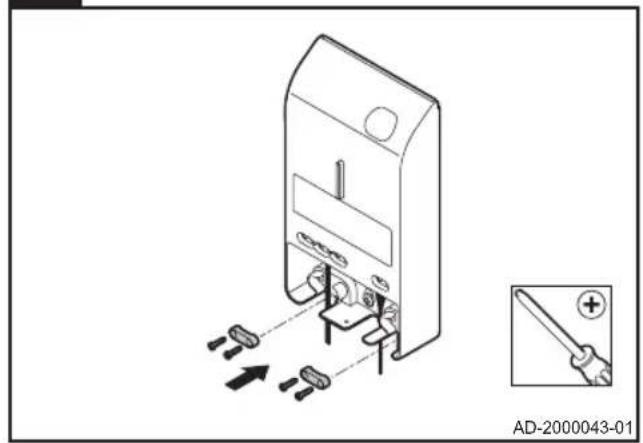

1. Montar los topes de tracción para cable.

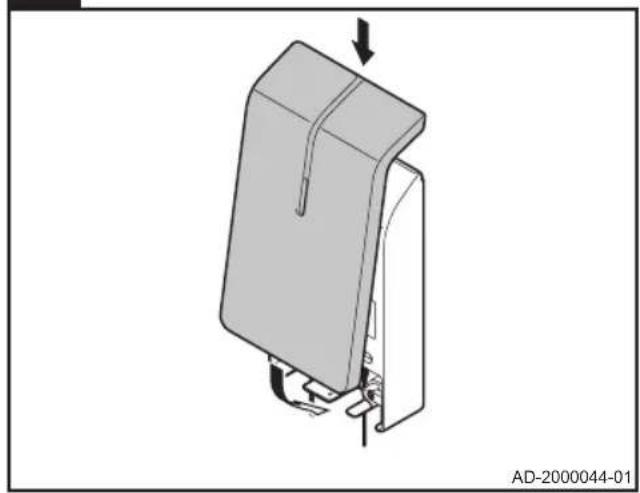

2. Montar la tapa.

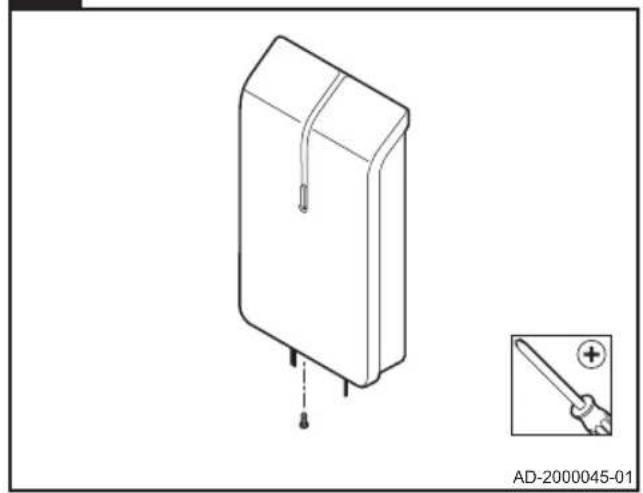

3. Fijar con tornillos.

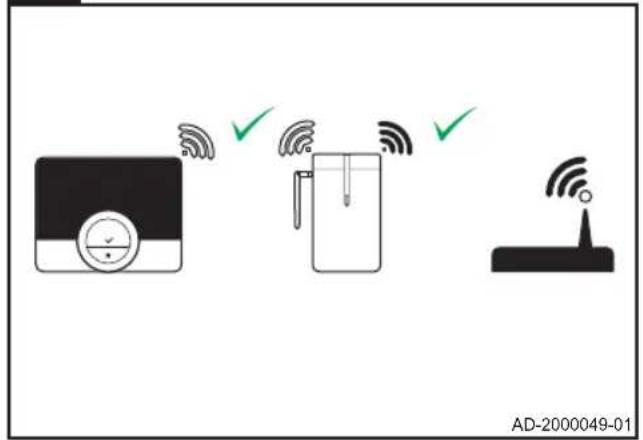

4. Comprobar las conexiones RF y Wi-Fi.

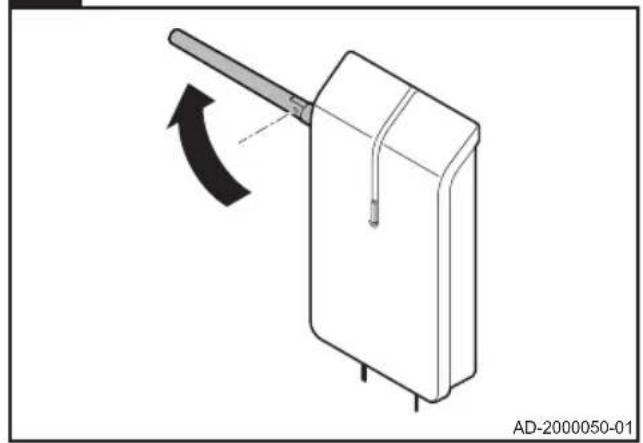

5. Si no hubiera suficiente signaled Wi-Fi, girar la antenna a una posicion horizontal.

3. Uso planeado

• La pasarela está diseñada para functionar como una interfaz de communicator entre un generator de calefacción o refrigeración (p. ej., caldera, bomba de calor, etc.) y el termostato.
• La pasarela 14 admite los protocolos de communicator OpenTherm, Encendido/apagado o RUB.
• La pasarela 18 admite los protocolos de communicator OpenTherm, Encendido/apagado, RUB o BSB.

4. Instalación

La pasarela debe ser instalada unicamente por una persona cuiificada.

5. Puesta en marcha

No se requiere ningún procedimiento especial para la puesta en marcha de la pasarela. Consultar el manual de usuario del termostato para Obtener más información si es Neededo.

6. Documentación de referencia

En la pasarela hay una etiqueta en la que se explic el significado de lasindicaciones LED. La pasarela formaraparte delsystemadecalefaciono refrigeracion.Consultar ladocumentacion del termostato o del generador de calefaciono refrigeracion para obtenermas informacion.

7. Limpieza

La pasarela y el termostato se pueda limpar con un paño ligero y humedo. No utilizar agentes agresivos o abrasivos.

8. Diagnóstico

Si surgen problemas con el termostato, la pasarela o la instalacion del generator de calefaction o refrigeracion, consultar los differentes manuales de usuario. Consultar al instalador o punto de vente los problemas no resuelsos.

9. Desmontaje

NoAbrir ni desmontar nunca la pasarela.Consultar al instalador o punto de vente si hayalgun problema.

10. Eliminación

Las pasarelas son dispositivos electronicos normales de baja tensión. Eliminar la pasarela de una forma ecológica, de(acuerdo con los reglamentos locales.

11. Especificaciones sociales

Dimensiones Pasarela Termostato
Anchura x alta x profundidad (dimensionesolestimadas)	83 x 145 x 28 mm 121 x93 x 28 mm117 x 107 x 28 mm

Alimentación electrica Pasarela Termostato
Tensión 5V 4 x Pilas AAA de 1,5 V
Consumo de potencia máximo 4 W 0,25 mW

Potencia de RF máximo Transmitida Pasarela Termostato
WIFI 2,4 GHz +20 dBm -
868 MHz (RAMSES)	+14 dBm +14 dBm

Conexión electrica	Pasarela Termostato
Longitud maximizing del cable	50 m	-
Resistencia的最大の値	2 x 5 Ω	-

Condiciones ambientales Pasarela y termostato

Temperatura de almacenimiento desde -25 °C hasta +70 °C

Humedad relativa del 5 % al 95 %, no se permitte la condensacion

Condiciones de funcionaimiento entre 0 °C y 60 °C

Aislamento Pasarela y termostato
Clasificacion IP IP21

Cuple las normas Pasarela y termostato
NEN-EN-IEC 60335-1 2012	Aparatos electrodomésticos y similares
NEN-EN-IEC 60335-1 2012/C11 2014
NEN-EN-IEC 60335-1 2012/A11 2014
2014/30/EC Directiva sobre baja tensión (LVD)
2014/53/EU Directiva de equipos radioeléctricos	(RED)
2015/863/UE Restrición del uso de ciertas susta	nciaspeligrosas en equipos electricos y electrónicos(RoHS3)
2012/19/EU Residuos de aparatos electricos y electrónicos(RAEE)
1907/06/EC Registro, evaluación, autorización y restriciónde sustancias químicas (REACH)
EN 55022-2011 Equipos de Tecnología de la informática	mación
EN 55024-2010 Inmunidad
EN 60068-2-6 Prueva de vibración
EN 60068-2-27 Prueva de descarga
OpenTherm	V3.1

12. Información de la ficha ErP

Pasarela y termostato Thermostat	(1)	Thermostat (2)	Thermostat (3)
Clase V VI IV
Contribución a la eficiencia enerética de calefacción	3% 4% 2%
(1) En caldera moduladora. (2) En caldera moduladora, con sonda de temperatura exterior. (3) Encendido Encendido/apagado de la caldera.

Consultar los datos de contacto en la tapa.

13. Declaración de conformidad CE

La unidad se ajusta al modelo normalizzato descripto en la declaracion de conformidad CE. Se ha fabricado y commercializo en conformidad con las normativas europeas.

El original de la declaracion de conformidad se pueda Obtener dirigiendose al fabricante.

Derechos de autor

Toda la informacion和技术a y technologica que contienen estas instrucciones, unto con las descripiones tecnicas y esquemas proportionsados son de nuestra propidad y no pueda reproducirse sin是我国o permiso previo y por escrito. Contengo sujeeto a modificaciones.
