Type de produit	Pompe à chaleur air-eau
Marque	Baxi
Modèle	Platinum BC iPlus V200
Alimentation électrique	230 V / 400 V triphasé, 50 Hz
Puissance chauffage nominale	10,0 kW (A7/W35)
COP (A7/W35)	3,5
Réfrigérant	R410A
Dimensions du module extérieur (H x L x P)	900 x 800 x 300 mm
Poids du module extérieur	80 kg
Niveau sonore (module extérieur)	55 dB(A)
Plage de fonctionnement extérieur	-20 °C à +35 °C
Type d’installation	Split (module intérieur + extérieur)
Fonctions principales	Chauffage, rafraîchissement, production d'eau chaude sanitaire (via kit optionnel)
Régulation	Tableau de commande digital avec assistant d'installation
Entretien et nettoyage	Nettoyer les grilles d'aération avec un chiffon doux ; faire vérifier le circuit frigorifique tous les ans par un professionnel.
Pièces détachées et réparabilité	Vanne d'inversion, moteur vanne, sonde KVT60, connecteurs (réf. 300012321, 300012320, 95362448, 300021727, etc.)
Sécurité	Thermostat de sécurité 65°C ; groupe de sécurité taré à 7 bar ; soupape différentielle ; disconnecteur
Garantie	2 ans (pièces et main d'œuvre)

FOIRE AUX QUESTIONS - Platinum BC iPlus V200 Baxi

Comment raccorder la sonde d'eau chaude sanitaire sur la version 1 de la carte électronique ?

Faire cheminer le câble par le passage 0-40 V du module intérieur. Monter le connecteur fourni sur les fils et le brancher sur la borne S.ECS de la carte.

Comment raccorder la vanne d'inversion sur la version 1 ?

Faire cheminer le câble par le passage 230-400 V. Monter le connecteur (fil noir = commande, brun = continu, bleu = neutre) et brancher sur la borne X4 de la carte.

Quel paramètre régler sur la version 1 après installation du kit ?

Régler le paramètre P1 sur 1 dans le menu f. Puis sélectionner le mode de fonctionnement adapté en appuyant 2 fois sur la touche .

Comment identifier la version de la carte électronique ?

Accéder au module intérieur et vérifier le visuel : version 1 = référence MW-1001091-1, version 2 = MW-1001092-1.

Quel est le schéma de raccordement hydraulique typique ?

Le module extérieur se raccorde au module intérieur via des liaisons frigorifiques (1/2" - 1/4"). Le circuit chauffage comprend une soupape différentielle, un vase d'expansion, un purgeur automatique et un disconnecteur. Voir schéma Fig.2 et tableau des repères.

Quelle est la liste des pièces de rechange pour le kit vanne d'inversion + sonde ?

Vanne d'inversion (réf. 300012321), moteur vanne (300012320), sonde KVT60 longueur 5m (95362448), connecteurs selon version carte.

Comment paramétrer la régulation sur la version 2 ?

Lors de la première mise sous tension, utiliser l'assistant d'installation. Sélectionner le type d'installation : 02 (1 circuit direct + ECS), 04 (direct + ECS + plancher mélangé) ou 06 (plancher direct + ECS).

Peut-on utiliser la pompe à chaleur sans le kit ECS ?

Oui, la pompe à chaleur fonctionne en chauffage et rafraîchissement sans kit ECS. Le kit est optionnel pour produire de l'eau chaude sanitaire.

Quelle est la puissance électrique nécessaire ?

Alimentation 230 V ou 400 V triphasé 50 Hz. Un disjoncteur adapté est requis (voir notice d'installation).

Comment purger le circuit hydraulique ?

Utiliser le purgeur automatique (repère 7 sur le schéma). Ouvrir les vannes de remplissage et purger manuellement si nécessaire jusqu'à évacuation de l'air.

MODE D'EMPLOI Platinum BC iPlus V200 Baxi

1 Vanne d'inversion + Sonde eau chaude sanitaire ....3

1.1 Monter la vanne d'inversion 3
1.2 Schéma de raccordements hydrauliques 4
1.3 Identifier la carte électronique utilisée ....4
1.4 Module intérieur avec carte électronique - version 1 5

1.4.1 Raccorder la sonde d'eau chaude sanitaire 5
1.4.2 Raccorder la vanne d'inversion 6
1.4.3 Paramétrer la régulation 7

1.5 Module intérieur avec carte électronique - version 2 7

1.5.1 Raccorder la sonde d'eau chaude sanitaire 7
1.5.2 Raccorder la vanne d'inversion 8
1.5.3 Paramétrer la régulation 9

1.6 Liste des pièces de rechange 10

1 Vanne d'inversion + Sonde eau chaude sanitaire

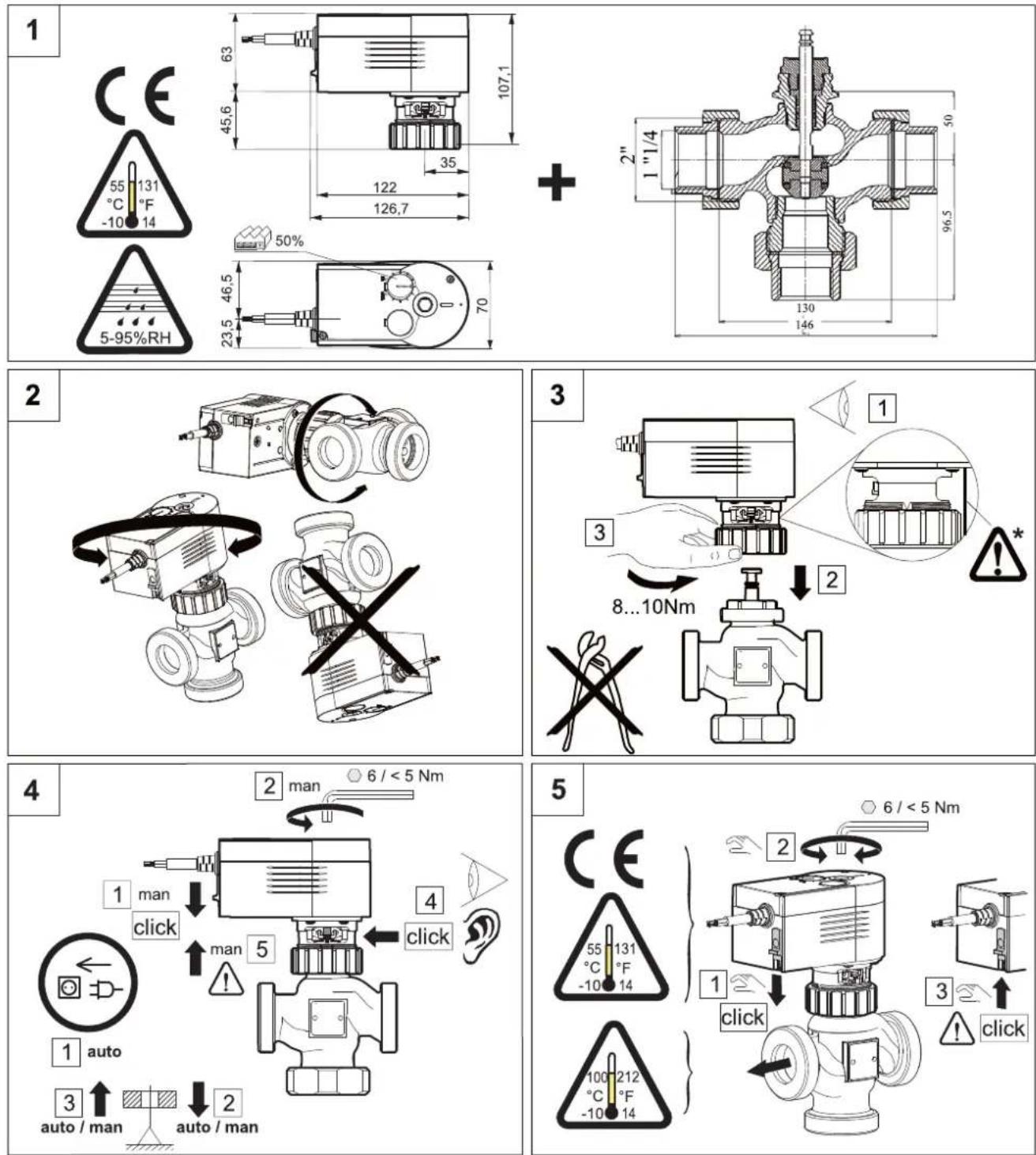

1.1 Monter la vanne d'inversion

Attention
* Ne jamais isoler

Fig.1

1 CE 55 131 °C °F -10 14 5-95%RH 63 45,6 107,1 35 122 126,7 46,5 70 + 2" 1"1/4 96,5 130 146 2 3 1 3 8...10Nm * 2 man 6 / < 5 Nm 1 man click man 5 click 1 auto 3 auto / man auto / man 4 5 CE 55 131 °C °F -10 14 1 click 100 212 °C °F -10 14 2 3 click 6 / < 5 Nm

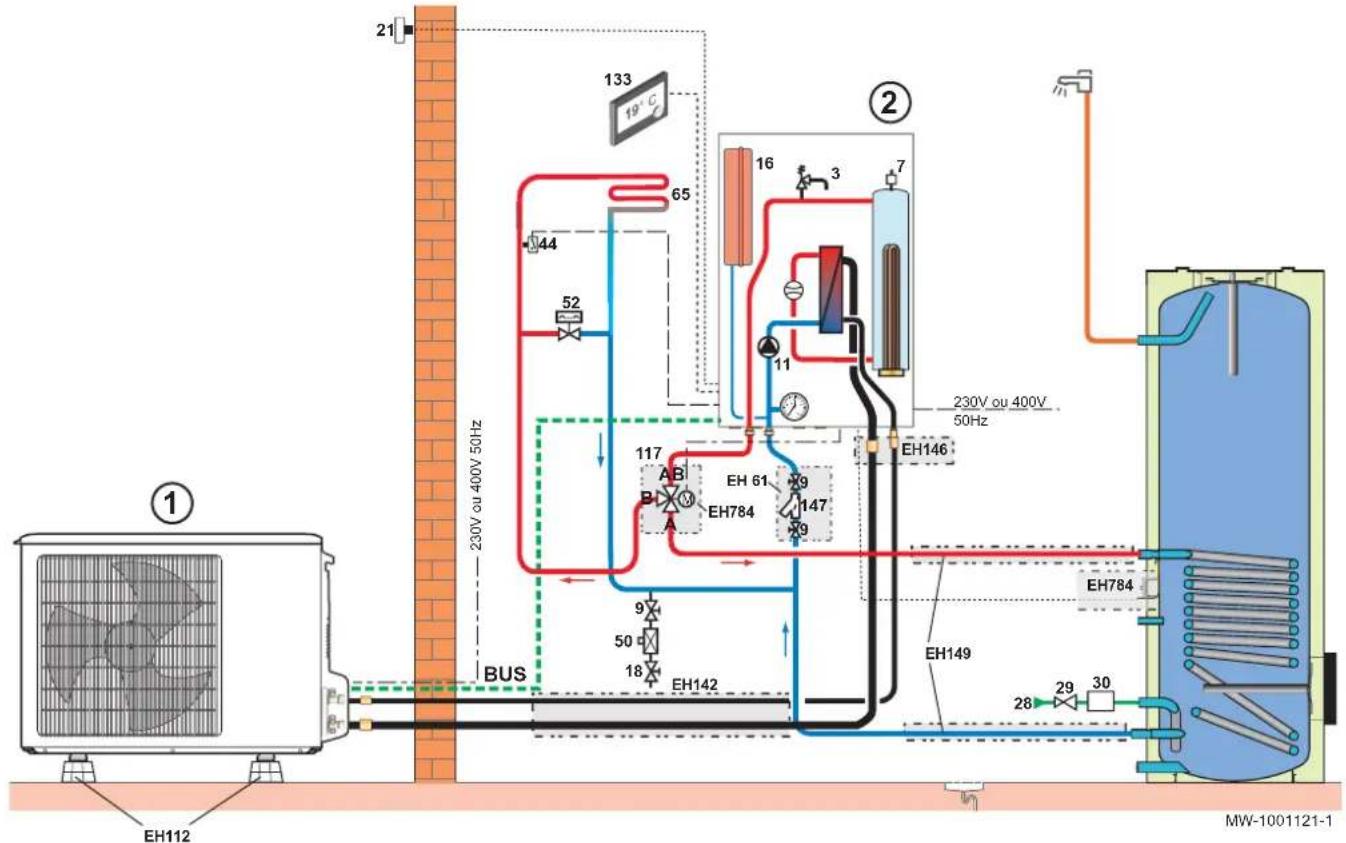

1.2 Schéma de raccordements hydrauliques

Fig.2

Tab.1

Repère Désignation Repère Désignation
1	Module extérieur 5	§0	Disconnecteur
2	Module intérieur 5	§2	Soupape différentielle
3	Soupape de sécurité 6	§5	Circuit chauffage avec vanne mélangeuse, circuit chauffage pouvant être à basse température (plan-cher chauffant ou radiateurs)
7	Purgeur automatique 1	117	Vanne d'inversion motorisée
9	Vanne de sectionnement 1	133	Thermostat d'ambiance programmable digital
11	Pompe chauffage 1	147	Filtre hydraulique 400 μm (Obligatoire)
16	Vase d'expansion E	EH61	Filtre hydraulique 400 μm + Vanne d'isolement
18	Remplissage du circuit chauffage (France : avec disconnecteur suivant la réglementation)	EH112	Support pose au sol
21	Sonde de température extérieure E	EH142	Kit de liaison frogorifique 1/2" - 1/4" longueur 10m
28	Entrée eau froide sanitaire E	EH146	Raccord d'adaptation 1/2" - 1/4" vers 5/8" - 3/8"
29	Réducteur de pression E	EH149	Kit de raccordement hydraulique entre la pompe à chaleur et le préparateur d'eau chaude sanitaire
30	Groupe de sécurité taré à 7 bar E	EH784	Vanne d'inversion + Sonde eau chaude sanitaire
44	Thermostat de sécurité 65 °C

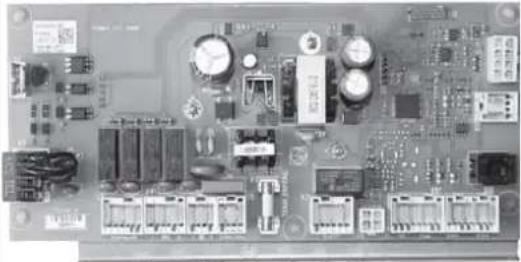

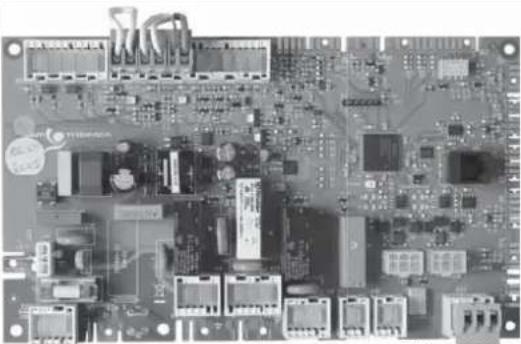

1.3 Identifier la carte électronique utilisée

Suivant la carte électronique utilisée, il existe 2 possibilités d'installer ce kit.

1. Accéder à la carte électronique du module intérieur.
2. Identifier la version de la carte électronique utilisée :

Version Visuel de la carte électronique Voir
1	MW-1001091-1	Chapitre 1.4
2	MW-1001092-1	Chapitre 1.5

1.4 Module intérieur avec carte électronique - version 1

Fig.3

① 0-40V 230-400V

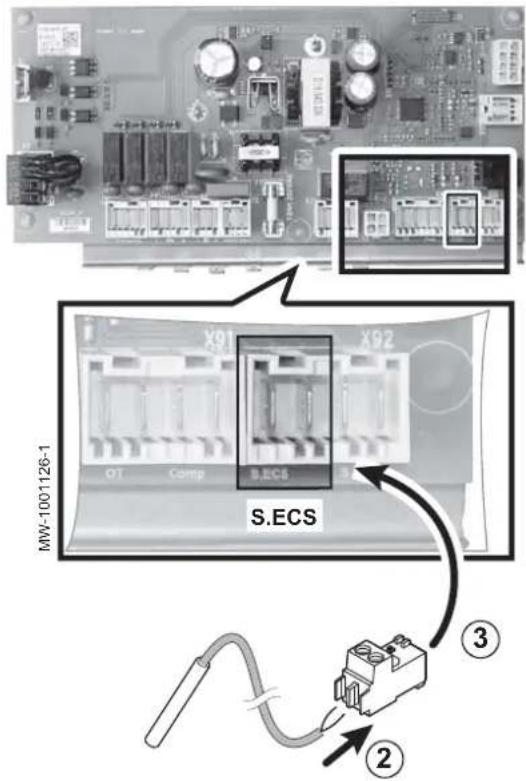

1.4.1 Raccorder la sonde d'eau chaude sanitaire

1. Faire cheminer le câble de la sonde d'eau chaude sanitaire par le passage 0-40 V du module intérieur de la pompe à chaleur.

Fig.4

1. Monter le connecteur sur les fils.

Important

Le connecteur est fourni dans le sachet notices de ce kit.

1. Brancher le connecteur sur la borne S.ECS de la carte électronique.

Fig.5

0-40V 230-400V ①

MW-1001122-1

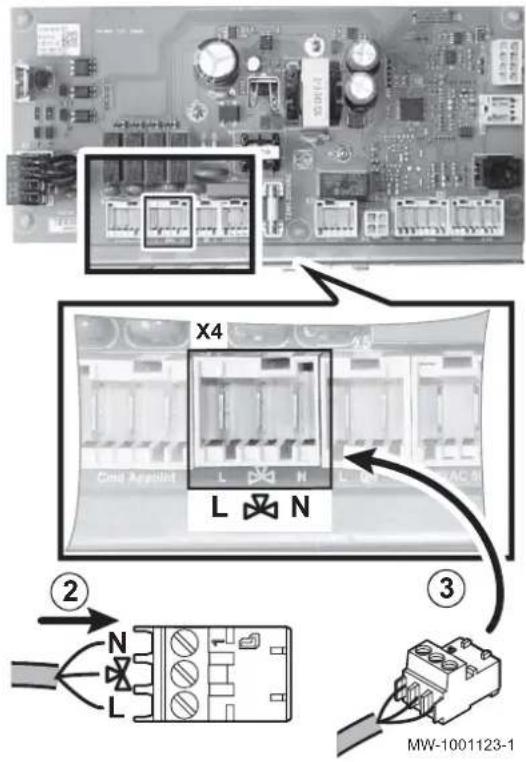

1.4.2 Raccorder la vanne d'inversion

1. Faire cheminer le câble de la vanne par le passage 230-400 V du module intérieur de la pompe à chaleur.

Fig.6

1. Monter le connecteur sur les fils.

L Noir : tension de commande

Brun : tension continue

N Bleu : neutre

Important

Le connecteur est fourni dans le sachet notices de ce kit.

1. Brancher le connecteur sur la borne X4 de la carte électronique.

1.4.3 Paramétrer la régulation

Les informations et réglages du menu Installateur sont uniquement accessibles au professionnel qualifié.

1. Régler le paramètre P1 sur 1 dans le menu f.
2. Sélectionner le mode de fonctionnement adapté à l'installation en appuyant 2 fois sur la touche 📋.

Voir

Notice d'installation de la pompe à chaleur.

1.5 Module intérieur avec carte électronique - version 2

Fig.7

① 0-40V 230-400V

MW-1001125-1

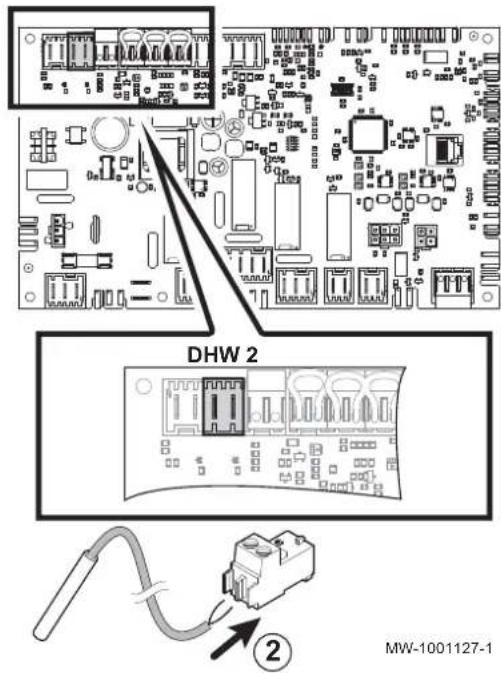

1.5.1 Raccorder la sonde d'eau chaude sanitaire

1. Faire cheminer le câble de la sonde d'eau chaude sanitaire par le passage 0-40 V du module intérieur de la pompe à chaleur.

Fig.8

DHW 2 MW-1001127-1

1. Monter le connecteur sur les fils.

Important

Le connecteur est monté sur la carte électronique.

Dans ce cas, les connecteurs fournis dans le sachet notices ne sont pas nécessaire.

Fig.9

0-40V 230-400V ①

MW-1001127-1

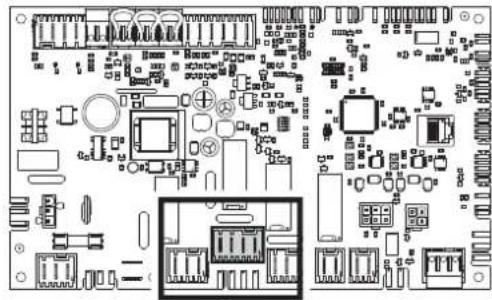

1.5.2 Raccorder la vanne d'inversion

1. Faire cheminer le câble de la vanne par le passage 230-400 V du module intérieur de la pompe à chaleur.

Fig.10

1. Monter le connecteur sur les fils.

L1 Noir : tension de commande

L2 Brun : tension continue

N Bleu : neutre

Important

Le connecteur est monté sur la carte électronique.

Dans ce cas, les connecteurs fournis dans le sachet notices ne sont pas nécessaire.

1.5.3 Paramétrer la régulation

Lors de la première mise sous tension de l'installation, se reporter au chapitre "Utilisation de l'assistant d'installation du tableau de commande" de à la notice d'installation de la pompe à chaleur.

1. Sélectionner le type d'installation souhaitée :

Tab.2

Type d'installation N°
1 circuit chauffage direct + 1 préparateur d'eau chaude sanitaire	02
1 circuit chauffage direct + 1 préparateur d'eau chaude sanitaire + 1 circuit plancher chauffant avec vanne mélangeuse	04
1 circuit plancher chauffant en direct + 1 prépara- teur d'eau chaude sanitaire	06

Voir

Notice d'installation de la pompe à chaleur.

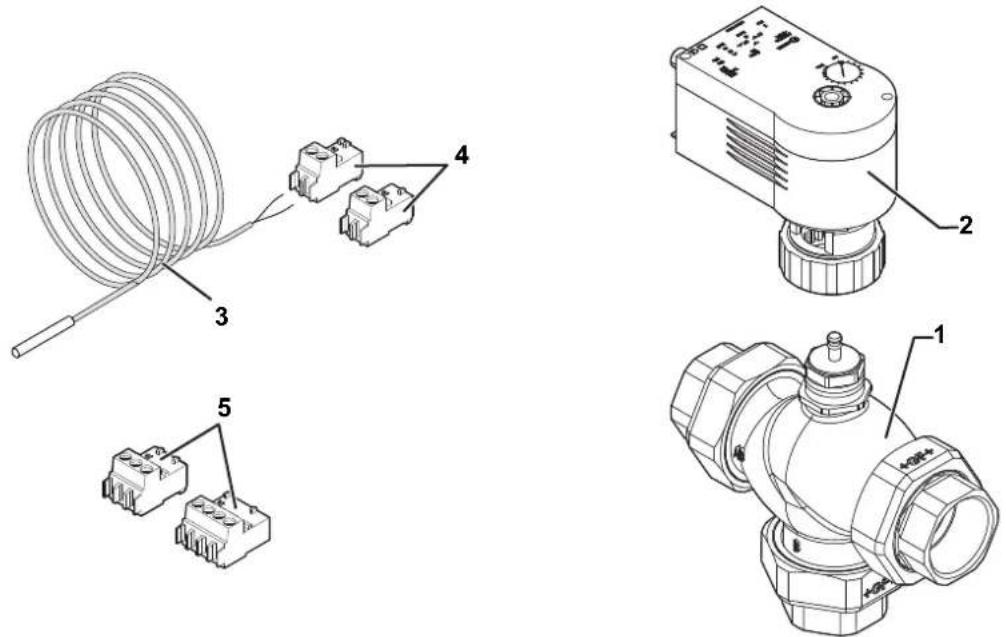

1.6 Liste des pièces de rechange

Fig.11

MW-1001128-1

Tab.3

Repère Référence Désignation
1 300012321 Vanne d'inversion
2 300012320 Moteur vanne d'inversion
3 95362448 Sonde KVT 60 longueur 5m
4 300021727 Connecteur sonde RAST 5 – X2 – pour carte version 1
4 300008957 Connecteur sonde RAST 5 – X2 – pour carte version 2 – EHC
5 300021723 Connecteur RAST 5 – x4 – pour vanne 3 voies – pour carte version 1
5 7685026 Connecteur RAST 5 – x4 – pour vanne 3 voies – pour carte version 2 – EHC
